钢板桩止水方案
钢板桩止水方案
引言
钢板桩是一种常用于深基坑支护和防水工程中的止水材料。
在施工中，选择合适的钢板桩止水方案可以有效地防止水流渗透进入基坑，保证工程的安全和正常施工。
本文将介绍钢板桩止水方案的简介、施工流程和注意事项，旨在提供指导和帮助。
简介
钢板桩是一种由高强度钢板制成的桩，通常采用螺旋式或锤击式安装。
在基坑支护和防水工程中，钢板桩被嵌入土壤中，形成一个连续的钢板墙，以防止地下水流进入基坑。
钢板桩止水方案具有以下几个优点：
1.强度高：钢板桩具有较高的强度和稳定性，能够承受较大的水压力和
土压力。
2.耐腐蚀：钢板桩经过专门的防腐处理，具有良好的耐腐蚀性能，可在
恶劣环境中使用。
3.工期短：钢板桩可以迅速安装和拆除，施工工期较短。
4.适应性强：钢板桩适用于各种不同类型的土层和地质条件。
施工流程
以下是钢板桩止水方案的典型施工流程：
1.确定基坑尺寸：首先，根据工程需要和实际情况，确定基坑的尺寸和
形状。
2.打桩施工：采用适当的方法（螺旋式或锤击式），将钢板桩逐节嵌入
土壤中，形成连续的钢板墙。
在施工过程中，需要注意桩的竖直度和间距的控制。
3.桩头处理：根据实际需要，对钢板桩的桩头进行处理，以便进行钢筋
混凝土浇筑或其他具体的工程操作。
4.密封施工：对钢板桩之间的间隙进行密封处理，以确保防水效果。
常
用的密封材料包括聚氨酯泡沫、硫化橡胶等。
5.后期处理：完成钢板桩止水后，进行地表恢复工作，如填土、铺设管
线等。
注意事项
在进行钢板桩止水方案设计和施工时，需要注意以下事项：
1.土壤分析：在选择钢板桩类型和尺寸前，应进行详细的土壤分析，了
解土层性质和地下水位情况，以便选择合适的钢板桩和施工方案。
2.施工条件：在施工前，需评估现场的工程条件，如地质环境、地下管
线等因素，以确保施工的安全和顺利进行。
3.施工质量控制：在桩的安装过程中，需要严格控制竖直度和间距，确
保桩的质量，以提供可靠的防水效果。
4.密封材料选择：密封材料的选择应根据实际需要和工程要求进行，考
虑其耐久性、耐腐蚀性和适应性等因素。
5.定期巡检：钢板桩止水后，应定期进行巡检，检查是否有渗水情况，
并及时采取维修措施，以确保止水效果。
结论
钢板桩止水方案是一种有效的基坑防水解决方案，具有多种优点和适应性强的特点。
通过合理的施工流程和注意事项的控制，可以提供稳定可靠的止水效果，保证工程的安全和正常施工。
在实际工程中，应根据具体需求和条件，选择合适的钢板桩止水方案，并确保施工质量和效果的控制和监测。

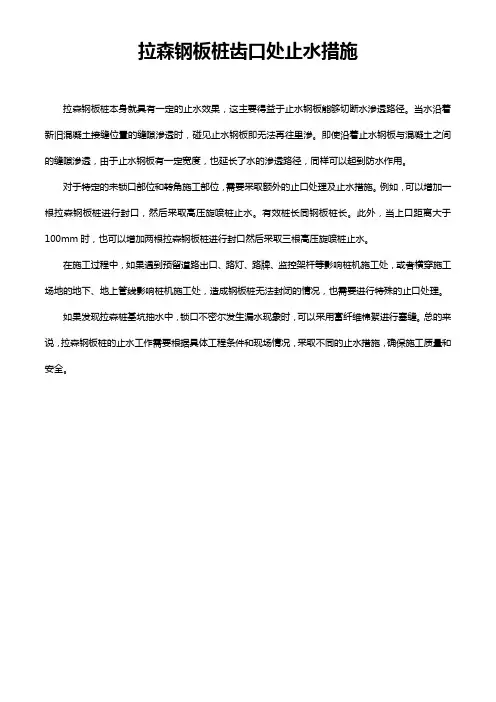

拉森钢板桩齿口处止水措施
拉森钢板桩齿口处止水措施
拉森钢板桩本身就具有一定的止水效果，这主要得益于止水钢板能够切断水渗透路径。
当水沿着新旧混凝土接缝位置的缝隙渗透时，碰见止水钢板即无法再往里渗。
即使沿着止水钢板与混凝土之间的缝隙渗透，由于止水钢板有一定宽度，也延长了水的渗透路径，同样可以起到防水作用。
对于特定的未锁口部位和转角施工部位，需要采取额外的止口处理及止水措施。
例如，可以增加一根拉森钢板桩进行封口，然后采取高压旋喷桩止水。
有效桩长同钢板桩长。
此外，当上口距离大于100mm时，也可以增加两根拉森钢板桩进行封口然后采取三根高压旋喷桩止水。
在施工过程中，如果遇到预留道路出口、路灯、路牌、监控架杆等影响桩机施工处，或者横穿施工场地的地下、地上管线影响桩机施工处，造成钢板桩无法封闭的情况，也需要进行特殊的止口处理。
如果发现拉森桩基坑抽水中，锁口不密尔发生漏水现象时，可以采用富纤维棉絮进行塞缝。
总的来说，拉森钢板桩的止水工作需要根据具体工程条件和现场情况，采取不同的止水措施，确保施工质量和安全。
钢板桩的止水方法专题
OSP (shanghai) is not a professional design office, and this document is reference merely. Anyone wish to applythis information shall satisfy themselves of its validity relatives to the applicable conditions. OSP (shanghai) bearsno responsibility for the problem of exactitude and safety caused by application without authorization. 1/5欧领特（上海）钢板桩租赁有限公司Oriental Sheet Piling (Shanghai) Leasing Co., Ltd 钢板桩止水使用钢板桩时，由于钢板桩通过锁口连接形成一个封闭的板桩结构，水流只能通过锁口缝隙进入围护结构内部，由于大多数热轧钢板桩采用著名拉森形式的锁口，通过锁口的渗流量一般不太大，对于一般的基坑工程和水头差小于十米的水中围堰，一般部建议采取特殊的止水处理方式，如有特殊止水要求的工程（水头差大于10米的水中围堰，垃圾填埋场的支挡结构，地下停车库等），可以根据工程需要采取不同的止水方法。
对于冷弯钢板桩，根据工程需要进行止水措施。
1. 锁口的渗流抗力概念2. 渗流试验OSP (shanghai) is not a professional design office, and this document is reference merely. Anyone wish to applythis information shall satisfy themselves of its validity relatives to the applicable conditions. OSP (shanghai) bearsno responsibility for the problem of exactitude and safety caused by application without authorization. 2/5欧领特（上海）钢板桩租赁有限公司Oriental Sheet Piling (Shanghai) Leasing Co., Ltd 为了给设计工程师一个明确的指导，我们集团公司和荷兰代夫特市土木委员会对采用不同止水材料进行钢板桩止水进行了大量的实验，实验实验装置和数据如图和表格所示。
水中钢板桩围堰快捷止水施工工法
水中钢板桩围堰快捷止水施工工法水中钢板桩围堰快捷止水施工工法一、前言水中施工是工程建设中常见的一种情况，如桥梁、码头等项目。
在进行水中施工时，常常需要采取措施来防止水流侵入施工区域，以保障工程质量和安全。
水中钢板桩围堰快捷止水施工工法是一种行之有效的施工方法，本文将对该工法进行介绍。
二、工法特点水中钢板桩围堰快捷止水施工工法的特点主要有：1. 施工快捷方便：采用专用机械设备进行钢板桩的施工，可以快速完成围堰的搭建，缩短了施工周期。
2. 高效节能：该工法能够减少施工过程中的废弃物和能源消耗，减少了对环境的影响。
3. 灵活性强：可以根据不同的工程需求进行调整和改进，适应性强。
4. 施工质量可靠：采用专业施工工艺和机械设备，能够确保施工质量达到设计要求。
三、适应范围水中钢板桩围堰快捷止水施工工法适用于以下场合：1. 桥梁建设：包括桩基施工、桥墩施工、桥面铺装等。
2. 港口码头建设：用于码头桩基施工、堆场围堰以及船舶修理等。
3. 水利工程：用于水坝施工、引水渠道施工等。
四、工艺原理水中钢板桩围堰快捷止水施工工法的工艺原理主要包括以下几点：1. 施工工法与实际工程之间的联系：根据工程的设计要求和施工需要，确定合适的围堰位置和尺寸。
2. 采取的技术措施：选用适当的机具设备进行施工，包括挖掘机、钢板桩振动锤等，确保施工质量和安全。
五、施工工艺水中钢板桩围堰快捷止水施工工法的施工过程一般包括以下阶段：1. 施工前准备：确定围堰位置和尺寸，清理施工区域，安装安全警示标志。
2. 钢板桩挖掘：使用挖掘机在水中挖掘桩孔，确保桩孔的垂直度和位置准确。
3. 钢板桩振入：采用振动锤将钢板桩振入桩孔，确保桩的嵌入深度和水平度。
4. 钢板桩连接：使用连接钢板将相邻的钢板桩连接起来，形成闭合的围堰。
5. 围堰完善：对围堰进行检查和修正，确保围堰结构牢固且无泄漏。
六、劳动组织水中钢板桩围堰快捷止水施工工法的劳动组织包括工地施工队伍和施工管理人员。
深水基坑钢板桩围堰止水方式研究
深水基坑钢板桩围堰止水方式研究摘要：钢板桩是一种非常优良的工程材料，具有强度高、重量轻、构造简单等优点，常用于深水基坑围堰施工中。
然而，深水基坑围堰的相邻钢板桩锁口局部位置易发生漏水问题，会对围堰内施工活动的安全造成严重威胁。
本文依托京昆高速改扩建项目渭河特大桥2#水中墩钢板桩围堰漏水事故案例，初步分析了深水基础钢板桩围堰漏水的原因，介绍了水下补焊钢板、水下吸泥开挖、高压注浆加固、沙袋填充堵漏、补打钢板桩和重新插打钢板桩等止水方式的工艺流程和施工要点，从修复工期、技术难度、安全可靠性和施工成本等角度，评价其止水效果，提出了钢板桩锁口局部位置漏水治理方案比选的合理建议。
关键词：深水基坑；钢板桩围堰；堵漏；方案比选引言：在桥梁工程中，通常将桥墩设计置于水面或者河床以下，以保证河道航运的安全。
钢板桩围堰是桥墩承台施工的首选方案[1]。
钢板桩墙在工作期间，要承担横向荷载，并发生弯曲变形。
由于钢板桩围堰内外水位压力差较大，使得钢板桩围堰可能会出现变形和锁扣脱开，从而导致渗水。
目前，常用的钢板桩围堰堵漏施工方法有水下补焊钢板、高压注浆加固、沙袋填充堵漏、补打钢板桩、重新插打钢板桩和使用沥青填充材料、水溶性聚氨酷膨胀材料、蜡-矿物油混合物材料、复合胶等止水捻缝材料[1]。
水下补焊钢板法根据潜水员对围堰漏水位置的摸排，从围堰内部开始施工，可直接作用于钢板桩锁扣脱口位置，明显降低漏水处渗水量，但是其作业危险性较大，施工成本较高。
高压喷射注浆法是基坑支护围堰堵漏的常用方法，尤其对处理淤泥质土、可塑性粘性土等地基非常适用，使用中需保证浆液与土层能搭接良好，严格控制施工顺序和施工参数。
沙袋填充适用于较为严重的基坑外土体塌陷的堵漏，其成本较低，操作方便，但止水效果较差，往往需要和其他堵漏方式结合使用。
补打钢板桩围堰可适用于局部钢板桩锁口劈开范围较大的区域，可有效降低水流速过大和地下水压力过大导致的堵漏困难问题。
重新插打钢板桩成本较高，修复时间过长，往往由于地质和技术原因，局部重新插打堵漏效果不明显。

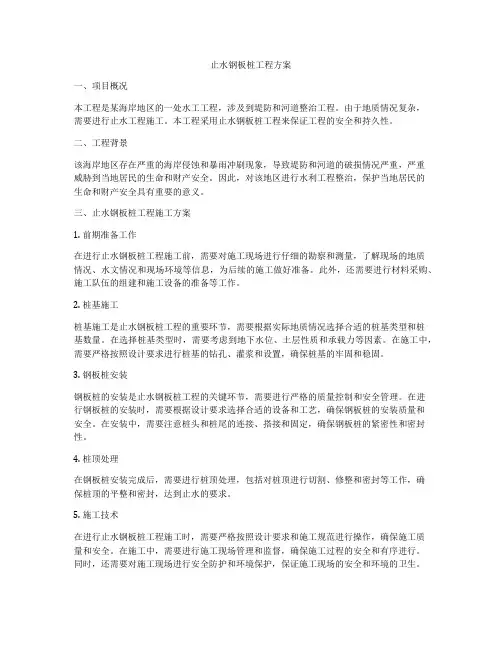

止水钢板桩工程方案
