高炉液压泥炮使用说明书(KD100)
高炉液压泥炮使用说明书（KD100型液压泥炮）湖北福田液压气动股份有限公司目录一、设备组成和技术性能二、结构和工作原理三、现场安装和调试四、液压泥炮的操作五、维护和检修一、设备组成和技术性能KD100型液压泥炮由：1、炮身(打泥机构) 2、吊挂装置3、控制连杆4、回转机构5、管路系统等组成（如图）。
这种液压泥炮适合装备于200~400m3级的高炉上，主要技术参数见下表。
KD100型液压泥炮技术参数2、泥缸容积：0.170m33、泥缸直径：￠450mm4、泥塞推力：1130KN5、打泥速度：0.3m/s6、炮口内径：￠120mm7、转炮时间：15s8、打泥油缸直径：￠300mm9、打泥油缸工作油压：16MPa10、炮身水平方向可调角度：±3°(±120mm)11、炮身垂直方向可调角度：±3.5°(±140mm)12、转臂最大转角：165°13、转炮油缸工作油压：16MPa14、转炮油缸额定压力：288KN15、转炮油缸直径：￠160mm二、结构和工作原理1、打泥机构油缸的活塞杆固定，油缸运动，推动泥缸活塞前进。
油缸座上装有挡泥环漏泥孔，可以有效地防止炮泥落到油缸活塞杆上。
泥缸的材质为铬钼钢，内壁经辉光离子氮化处理，具有较高的硬度和耐磨寿命，泥缸和油缸座的下部均装有隔热防护板，其内侧间隙处可适量填充炮泥或其他耐火隔热材料，以利增强隔热效果。
炮身尾部装有钢丝绳——滑轮——重锤式打泥行程指式器，用以显示打泥量的相对值，由于采用了动、静滑轮机构，故行程指示器指针的全行程为打泥活塞全行程的1/3，即416.7mm。
2、回转机构是采用转臂绕固定轴旋转的方式，回转油缸通过杆机构使转臂转动，回转油缸的活塞杆端部铰接在机座上，油缸工作时缸体运动，通过V形杆和连杆带动转臂旋转。
回转机构的机座是一装有平衡轴的框架式机构，这种结构的特点是具有较大的刚性，并使回转机构的高度大为降低。
高炉液压泥炮使用说明书(KD100)
高炉液压泥炮使用说明书（KD100型液压泥炮）湖北福田液压气动股份有限公司目录一、设备组成和技术性能二、结构和工作原理三、现场安装和调试四、液压泥炮的操作五、维护和检修一、设备组成和技术性能KD100型液压泥炮由：1、炮身(打泥机构) 2、吊挂装置3、控制连杆4、回转机构5、管路系统等组成（如图）。
这种液压泥炮适合装备于200~400m3级的高炉上，主要技术参数见下表。
KD100型液压泥炮技术参数2、泥缸容积：0.170m33、泥缸直径：￠450mm4、泥塞推力：1130KN5、打泥速度：0.3m/s6、炮口内径：￠120mm7、转炮时间：15s8、打泥油缸直径：￠300mm9、打泥油缸工作油压：16MPa10、炮身水平方向可调角度：±3°(±120mm)11、炮身垂直方向可调角度：±3.5°(±140mm)12、转臂最大转角：165°13、转炮油缸工作油压：16MPa14、转炮油缸额定压力：288KN15、转炮油缸直径：￠160mm二、结构和工作原理1、打泥机构油缸的活塞杆固定，油缸运动，推动泥缸活塞前进。
油缸座上装有挡泥环漏泥孔，可以有效地防止炮泥落到油缸活塞杆上。
泥缸的材质为铬钼钢，内壁经辉光离子氮化处理，具有较高的硬度和耐磨寿命，泥缸和油缸座的下部均装有隔热防护板，其内侧间隙处可适量填充炮泥或其他耐火隔热材料，以利增强隔热效果。
炮身尾部装有钢丝绳——滑轮——重锤式打泥行程指式器，用以显示打泥量的相对值，由于采用了动、静滑轮机构，故行程指示器指针的全行程为打泥活塞全行程的1/3，即416.7mm。
2、回转机构是采用转臂绕固定轴旋转的方式，回转油缸通过杆机构使转臂转动，回转油缸的活塞杆端部铰接在机座上，油缸工作时缸体运动，通过V形杆和连杆带动转臂旋转。
回转机构的机座是一装有平衡轴的框架式机构，这种结构的特点是具有较大的刚性，并使回转机构的高度大为降低。
泥炮机安全操作规程
泥炮机安全操作规程泥炮机是一种常用于土石方工程中的设备，安全操作是保障施工人员安全的前提。
下面是泥炮机安全操作规程的详细介绍，总共约2000字。
一、泥炮机概述泥炮机是一种专用设备，主要用于土石方工程中的爆破作业。
它通过高压水流将爆破液体泵入爆破孔，使其在内部进行剧烈的冲击与剪切，达到破碎岩石的目的。
二、泥炮机的安全操作规程1. 操作人员必须经过专业培训，熟悉泥炮机的构造、工作原理、操作流程以及安全操作规程。
2. 操作人员在操作前必须进行个人防护装备的正确佩戴，包括安全帽、防护眼镜、耳塞、防护口罩等。
穿戴紧身衣服，避免悬挂物过多。
3. 每次操作前，必须进行设备的检查与维护。
检查包括泥炮机的各个部件是否完好、电气线路是否正常、液压系统是否有渗漏等。
发现问题应及时报修。
4. 在操作过程中，应确保工作区域的安全，禁止无关人员靠近作业现场。
设立明显的安全标志和隔离带，以提醒他人不得靠近。
5. 操作时应注意泥炮机的姿态稳定和平衡，避免倾斜、晃动和侧翻。
工作地点应选择结实的平台或硬化地面，确保承载能力。
6. 在操作泥炮机时，应将操作杆设定在安全位置，禁止将手或其他物体放入泥炮机的喷射口。
离开操作位置时，应关闭电源并将操作杆设置为安全位置。
7. 在使用泥炮机进行爆破作业时，必须按照作业方案和安全操作规程进行操作。
严禁超负荷使用设备，以免发生意外。
8. 在操作过程中，应定期检查喷射嘴和泵头的磨损情况，及时更换磨损严重的配件，以确保泥炮机的正常工作效果。
9. 在操作过程中，应随时观察出料管道的压力变化和泥浆流动情况，一旦发现异常，应停止操作并排除故障。
10. 在爆破作业结束后，必须进行设备的清洁和维护，清除管道中的残余泥浆和固体物质，并保持泥炮机的清洁干燥。
11. 在操作过程中，应注意泥炮机周围的安全环境，防止发生意外。
尤其是在陡坡、不稳定地层以及风力较大的情况下，应严格遵守安全操作规程。
12. 定期对泥炮机进行全面检查和维护，包括液压系统的清洗、电路的检查、喷射嘴的更换等，确保设备的正常运行和安全性。
泥炮机安全操作规程
泥炮机安全操作规程泥炮机是一种常用于土石方工程中的设备，有效地提高了施工的效率和质量。
然而，由于泥炮机的工作原理和操作方式特殊，操作人员必须具备一定的专业知识和安全意识，以确保操作过程的安全。
下面是泥炮机的安全操作规程，详细介绍了泥炮机的操作流程和安全注意事项。
一、泥炮机的操作前准备1. 泥炮机操作人员必须持有相应的操作证书，并熟悉泥炮机的结构和工作原理。
2. 在操作前，必须仔细检查泥炮机的各部位是否完好，如有异常应及时通知维修人员进行检修。
3. 确保泥炮机周围没有人员和障碍物，避免意外发生。
4. 检查泥炮机的供电和润滑系统是否正常运行。
5. 查看工作场地的环境情况，确保没有对操作产生影响的因素存在。
二、泥炮机的操作流程1. 打开主电源，启动控制系统。
2. 根据工作需要，选择合适的喷射参数，调节泥炮机的喷射角度和喷射距离。
3. 将泥浆罐中的泥浆搅拌均匀，确保泥浆的质量符合要求。
4. 打开泥炮机的给湿管道和泥浆管道。
5. 打开喷枪，开始泥炮机的喷射工作。
6. 在喷射过程中，定期检查泥浆罐的泥浆余量，及时补充泥浆。
7. 如果喷射过程中出现异常，如堵塞、漏浆等情况，应立即停机检查，排除故障。
8. 喷射结束后，关闭喷枪和给湿管道，停止供泥工作。
9. 关闭主电源，停止控制系统的运行。
三、泥炮机的安全注意事项1. 危险区域禁止人员靠近，工作区域必须做好隔离和警示标识。
2. 操作人员必须穿戴符合安全要求的个人防护装备，包括安全帽、防护眼镜、耳塞、防护服等。
3. 在操作泥炮机时，不得穿长发、长衣、长裤等会被泥浆缠绕的服饰。
4. 操作人员必须经过培训，熟悉泥炮机的操作方法和安全规程。
5. 在操作泥炮机期间，严禁饮酒、吸烟或携带易燃易爆物品。
6. 定期对泥炮机进行维护保养，保持其正常运行和安全使用。
7. 在操作泥炮机期间，如发现异常情况或设备故障，应及时报告并停机检查。
8. 操作人员必须具备应急预案的知识，能够及时应对突发状况并采取相应措施。
液压泥炮使用

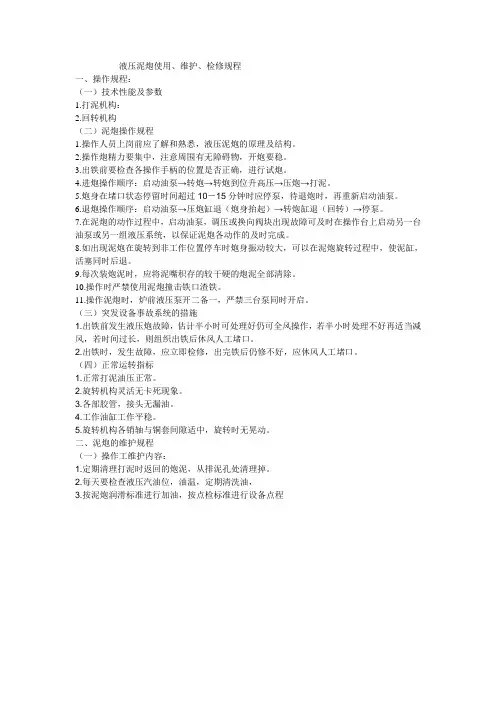

液压泥炮使用、维护、检修规程一、操作规程：（一）技术性能及参数1.打泥机构：2.回转机构（二）泥炮操作规程1.操作人员上岗前应了解和熟悉，液压泥炮的原理及结构。
