循环水系统管路冲洗方案
循环水管道冲洗技术方案
中煤鄂尔多斯能源化工有限公司中煤图克化肥项目（一期）公用工程循环水装置循环水冷却装置管道冲洗施工方案受控号：编制人：审核人：批准：中国化学工程第四建设有限公司中煤图克项目部2012年9月目录一、工程概况 (3)二、编制依据 (3)三、冲洗要求及合格标准 (3)四、冲洗应具备的条件 (3)五、冲洗前的准备及冲洗程序 (4)六、施工人力安排及进度计划 (5)七、安全、文明施工保证措施 (5)一、工程概况1.1工程名称：中煤鄂尔多斯化肥项目（一期）公用工程循环水装置1.2业主：中煤鄂尔多斯能源化工有限公司1.3监理：吉林梦溪工程管理有限公司1.4总承包商（EPC）：东华工程科技股份有限公司1.5施工分包商：中国化学工程第四建设有限公司1.6工程地点：内蒙古鄂尔多斯市乌审旗图克镇工业项目区1.7循环水冷却装置管道冲洗工程概况：中煤图克化肥项目（一期）循环水冷却装置工程量为无缝钢管2017m、焊接螺旋钢管2275m。
HDPE-L钢骨架复合管126m.U-PVC管652m。
二、编制依据2.1 设计单位提供的设计图纸2.2 《给排水管道工程施工及验收规范》 GB50268-20082.3 《施工现场临时用电安全技术规范》 JGJ46－20052.4 《安全防范工程技术规范》 GB50348-2004三、冲洗要求及合格标准3.1. 冲洗要求：管道冲洗流速不小于1.5m/s。
3.2. 合格标准:3.21排水口浊度≤3NUT。
3.23水质指标经有关部门化验合格为止。
四、冲洗应具备的条件4.1. 循环水系统设备、管线、地下管网安装完毕，水压试验合格。
4.2. 循环水系统地下管网已经经过人工除锈、清扫。
4.3. 水源合格并充足，处于备用状态。
4.4. 雨排水管网和生产生活污水管网已修建完善。
冲洗前事故消防水池和污水站污水池必须排空，以备冲洗时装排污水用。
4.5 冷却塔的塔下水池及吸水池已具备受水条件。
4.6 冷却塔验收合格且具备受水条件。
循环水系统冲洗方案
内蒙古xx煤化科技有限公司公用工程车间循环水系统冲洗方案编写:审核:审定:批准:日期:循环水系统是由循环水泵，循环水管道，及水冷却设施等组成，向化工用户输送具有肯定温度，肯定压力,肯定水质要求的合格冷却水，供物料冷却及设施冷却用，以保证平安生产，提高产量，降低成本，节省水资源，提高综合经济效益。
为保证循环水系统长期稳定运行，在循环水系统投运前，需要对循环水系统进行分段冲洗、清洗及预膜，详细分项如下：1、循环水地下管网清扫2、循环水供水管线冲洗及吸水池清扫3、循环水管线冲洗4、循环水塔池冲洗清扫5、循环水系统清洗预膜由于循环水系统浩大，以上工作无法同时进行，为使上述工作更好完成，特依据以上工作特点，分别制定以下工作方案：循环水地下管网清扫方案循环水供水管线冲洗及吸水池清扫方案循环水管线冲洗方案循环水塔池冲洗清扫方案循环水系统清洗预膜方案各方案详细内容分述见后续各个分项方案。
1循环水地下管网清扫........................................... 4-72循环水供水管线冲洗及吸水池清扫............................... 8-113循环水管线冲洗............................................... 12-164循环水塔池冲洗清扫........................................... 17-205循环水系统清洗预膜........................................... 21-25一循环水地下管网清扫1.清扫的目的检查地下管网（①800以上管线）在焊接、回填过程有无大的遗留物，防止“遗留物”在冲洗过程中堵塞换热设施，以提高后序“清洗、预膜”效果。
2.预备工作2.1参与清扫人员都已经通过平安训练和考试。
2.2打开给、回水管线的20〃以上的全部阀门，进行通风48小时。
循环冷却水冲洗方案
循环冷却水冲洗方案第一节冲洗的目的将在设备及管道安装过程中可能存在设备、管道中的泥沙，焊渣等杂物用水冲出系统外，防止设备堵塞，保证设备安全、稳定、长周期运行。
其次节应具备的条件循环水系统中全部的管线均按设计安装完毕，并符合安装标准，拆下调整伐、流量表，用短管联接，必要时用一样尺寸的盲板盲上。
第三节冲洗的质量要求1、先冲洗总管，待总管冲洗干净后，再进入各支管2、冲洗水流速大于 2m/S3、装置区从上到下，再到泵体，压缩机先换热器后油冷器。
4、冲洗前，阀门及安全阀拆掉，冲洗干净后复位。
5、实行必要的措施，防止一楼泵电机被水浸泡。
6、冲洗原则：尽量少用临时措施。
7、当循环水入口和出口指标一样时，确认冲洗合格。
第四节冲洗的安全及留意事项1、关冷却水回水总管间平衡阀，两道引循环冷却水入上水末端通上水总管始端 2〃倒淋排放，反复进展引水，排放冲洗循环水上水总管至合格，开上水总阀付线阀，冲洗付线至合格。
2、在循环冷却水上水总管，冲洗过程中，进入设备及泵体的冷却水全部关死。
3、待上水总管冲洗合格后再进入其他设备。
第五节冲洗步骤CWS—63513—40〔冷却水进蒸汽冷凝液冷却器管线〕CWR—63513—40 拆 C63513〔蒸汽冷凝液冷却器〕冷却水加法兰，设备侧加挡板，引水冲洗 CWS—63513—40 至合格，去挡板，法兰复位，引 CWS C63513。
通过 CWS—63513 —40 管线上最低点排放，冲洗管线至合格关排放，开进出口管线平衡阀使 CWS 进，回水形成循环。
CWS—63519—50〔冷却水去低压吸取塔冷却器〕 CWR—63519—50〔低压吸取塔冷却器循环冷却水出口〕拆C63515〔低压吸取塔冷却器〕冷却水入口法兰，设备侧加挡板，关 C63515 上回水管线平衡阀，引 CWS 入上水管冲洗 CWS—63519—50 至合格，去挡板，法兰复位，引 CWS C63515。
通过C63515 回水管CWR—63519—50 管线上最低点排放，冲洗及管线至合格，关排放，开上回水管线平衡阀，使CWS 上回水形成循环CWS—63522—500〔冷却水进二蒸冷管线〕CWR—63523A—500〔冷却水从二蒸冷出口管线〕CWR—63522—500〔一蒸冷出口冷却水管线〕拆C63510〔二蒸冷〕冷却水入口法兰，设备侧加挡板，关 C63510 上回水管线平衡阀，引 CW 冲洗 CWS—63522—500 至合格去挡板，法兰复位。

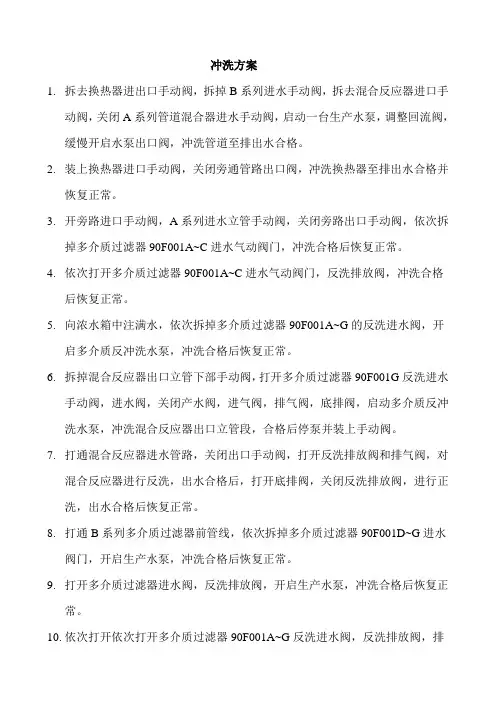

水处理管道冲洗方案
冲洗方案1.拆去换热器进出口手动阀，拆掉B系列进水手动阀，拆去混合反应器进口手动阀，关闭A系列管道混合器进水手动阀，启动一台生产水泵，调整回流阀，缓慢开启水泵出口阀，冲洗管道至排出水合格。
2.装上换热器进口手动阀，关闭旁通管路出口阀，冲洗换热器至排出水合格并恢复正常。
3.开旁路进口手动阀，A系列进水立管手动阀，关闭旁路出口手动阀，依次拆掉多介质过滤器90F001A~C进水气动阀门，冲洗合格后恢复正常。
4.依次打开多介质过滤器90F001A~C进水气动阀门，反洗排放阀，冲洗合格后恢复正常。
5.向浓水箱中注满水，依次拆掉多介质过滤器90F001A~G的反洗进水阀，开启多介质反冲洗水泵，冲洗合格后恢复正常。
6.拆掉混合反应器出口立管下部手动阀，打开多介质过滤器90F001G反洗进水手动阀，进水阀，关闭产水阀，进气阀，排气阀，底排阀，启动多介质反冲洗水泵，冲洗混合反应器出口立管段，合格后停泵并装上手动阀。
7.打通混合反应器进水管路，关闭出口手动阀，打开反洗排放阀和排气阀，对混合反应器进行反洗，出水合格后，打开底排阀，关闭反洗排放阀，进行正洗，出水合格后恢复正常。
8.打通B系列多介质过滤器前管线，依次拆掉多介质过滤器90F001D~G进水阀门，开启生产水泵，冲洗合格后恢复正常。
9.打开多介质过滤器进水阀，反洗排放阀，开启生产水泵，冲洗合格后恢复正常。
10.依次打开依次打开多介质过滤器90F001A~G反洗进水阀，反洗排放阀，排气阀，对设备进行反洗，冲洗合格后，依次打开进水阀，底排阀，对设备进行正洗，冲洗合格后恢复正常。
11.依次拆掉A、B超滤装置进水手动阀，冲洗合格后恢复正常。
12.打开化学反洗排放阀，冲洗设备，出水合格后打开反洗排放阀，关闭化学反洗排放阀，冲洗水排至回用水箱，出水合格后，打开产水阀，关闭反洗排放阀，冲洗水排至超滤水箱，出水合格后，将水箱充满水并保持液位，以备后续系统冲洗用水。
13.拆掉超滤装置反洗进水管的手动阀门，开启超滤反洗水泵，冲洗合格后恢复正常。
管道除垢清洗方案
管道除垢清洗方案一、清洗内容：循环水管道。
二、清洗时间：三天左右。
三、清洗验收标准：清洗结束后经双方验收符合《HG/T 2387—92 工业设备化学清洗质量标准》中的有关规定，除垢率：（1）、清洗以碳酸盐为主的水垢，除垢面积应达到原水垢覆盖面积的90%以上。
（2）、清洗硅酸盐或硫酸盐水垢，除垢面积应达到原水垢覆盖面积的60%以上。
（3）粘泥及藻类清除率80%以上。
四、清洗工艺流程：（一）、冷却水、冷媒水系统清洗工艺流程一、停机清洗水冲洗—杀菌灭藻清洗——使用“惠施通”WL102-2除垢剂清洗——清洗后冲洗——预膜——清洗后的清理。
1、水冲洗水冲洗的目的是用大流量的水尽可能冲洗掉管道中的灰尘、泥沙、脱落的藻类及腐蚀物等疏松的污垢，同时检查系统的泄漏情况。
冲洗水的流速以大于0.15m/s为宜，冲洗合格后排尽系统内的冲洗水。
2、杀菌灭藻粘泥剥离清洗杀菌灭藻清洗的目的是杀死系统内的微生物，并使管道表面附着的生物粘泥剥落脱离。
排掉冲洗水后将管道内加入杀菌灭藻剂进行清洗，当管道中的浊度趋于平衡时停止清洗。
3、“惠施通”WL102-2型除垢剂除垢清洗使用“惠施通”WL102-2型除垢剂清洗的目的是利用除垢剂把管道内的水垢、氧化物分解后溶于水冲洗掉。
先将除垢剂加入管道，用循环泵循环清洗。
清洗时应定时检测清洗液浓度、金属离子（Fe2+、Fe3+、Cu2+）浓度、温度、PH值等，当金属离子浓度、PH值趋于平缓时结束清洗。
4、清洗后的漂洗此次水冲洗是为了冲洗掉清洗时残留的清洗液以及清洗掉的杂质，冲洗时要不断开起导淋以使沉积在短管内的杂质、残液冲洗掉。
冲洗是不断测试PH值，浊度，当PH值、浊度趋于平缓时结束冲洗。
5、预膜预膜的目的是让清洗后处于活化状态下的金属表面或保护膜受到伤害的金属表面形成一层完整耐蚀的保护膜。
五、保养：清洗全部结束后，对管道循环水系统采取药剂保养。
管道内加入“惠施通”WL102-3型缓蚀阻垢剂，能与铁、铜、锌等多种金属离子形成稳定的络合物，阻止水中氧气及金属离子腐蚀。
循环水系统冲洗方案
内蒙古××煤化科技有限公司公用工程车间循环水系统冲洗方案编写：审核：审定：批准：日期：概述循环水系统是由循环水泵，循环水管道，及水冷却设备等组成，向化工用户输送具有一定温度，一定压力,一定水质要求的合格冷却水，供物料冷却及设备冷却用，以保证安全生产，提高产量，降低成本，节约水资源，提高综合经济效益。
为保证循环水系统长期稳定运行，在循环水系统投运前，需要对循环水系统进行分段冲洗、清洗及预膜，具体分项如下：1、循环水地下管网清扫2、循环水供水管线冲洗及吸水池清扫3、循环水管线冲洗4、循环水塔池冲洗清扫5、循环水系统清洗预膜由于循环水系统庞大，以上工作无法同时进行，为使上述工作更好完成，特根据以上工作特点，分别制定以下工作方案：循环水地下管网清扫方案循环水供水管线冲洗及吸水池清扫方案循环水管线冲洗方案循环水塔池冲洗清扫方案循环水系统清洗预膜方案各方案具体内容分述见后续各个分项方案。
目录1 循环水地下管网清扫……………………………………………………4-72 循环水供水管线冲洗及吸水池清扫……………………………………8-113 循环水管线冲洗…………………………………………………………12-164 循环水塔池冲洗清扫……………………………………………………17-205 循环水系统清洗预膜……………………………………………………21-25一循环水地下管网清扫1.清扫的目的检查地下管网（Φ800以上管线）在焊接、回填过程有无大的遗留物，防止“遗留物”在冲洗过程中堵塞换热设备，以提高后序“清洗、预膜”效果。
2.准备工作2.1参加清扫人员都已经通过安全教育和考试。
2.2打开给、回水管线的20"以上的所有阀门，进行通风48小时。
2.3清扫的工具及安全设施已准备完毕。
2.4管线通风排气关闭回水管线阀门F8-2、F8-3、F8-4、F8-5、F8-6、F8-7及塔池回水管线阀门，将空分处回水阀F8-1接鼓风机，用鼓风机进行鼓风，逐步将F8-2打开，装置区内的阀门拆除，监测有无风对流现象后，取样分析管道中的气体是否具备人员进入的条件，具备人员进入的条件后，将F8-2关闭；将F8-3打开，装置区内的阀门拆除，监测有无风对流现象后，取样分析管道中的气体是否具备人员进入的条件，具备人员进入的条件后，将F8-3关闭；将F8-4打开，装置区内的阀门拆除，监测有无风对流现象后，取样分析管道中的气体是否具备人员进入的条件，具备人员进入的条件后，将F8-4关闭；将F8-5打开，装置区内的阀门拆除，监测有无风对流现象后，取样分析管道中的气体是否具备人员进入的条件，具备人员进入的条件后，将F8-5关闭；将F8-6打开，装置区内的阀门拆除，监测有无风对流现象后，取样分析管道中的气体是否具备人员进入的条件，具备人员进入的条件后，将F8-6关闭；将F8-7打开，装置区内的阀门拆除，监测有无风对流现象后，取样分析管道中的气体是否具备人员进入的条件，具备人员进入的条件后，将F8-7关闭；关闭回水管线阀门F8-2、F8-3、F8-4、F8-5、F8-6、F8-7，逐个打开塔池回水阀，监测有无风对流现象后，取样分析管道中的气体是否具备人员进入的条件，具备人员进入的条件后，逐个关闭塔池回水阀。
循环水系统管路冲洗方案
循环水系统管路冲洗方案
1、冲洗应具备条件
［参加冲洗施工的人员须认真熟悉操作流程和现场管道工艺布置实际情况。
2参加冲洗须准备足够临时管道、临时盲板、临时阀门、螺栓、垫片等，
临时管线连接完成。
3冲洗用的电源、水源能满足现场实际需要。
4装置内设备、管道、阀门、仪表、设备支架及管架等安装完毕，冲洗前仪表根部阀安装完毕并与仪表管焊接完成，根部阀标识核对无误。
对照流程图和配管图检査正确无误，经业主、监理确认完毕。
5管道“三查四定”工作已完成，确定管路无修改处。
管道安装工作基本完成，所有管道焊接工作已完成。
6冲洗排放水须按指左位置排放，并且排放须有专人负责设置安全范用，
2、操作方法
1冲洗前关闭水系统所有阀门：
2打开给水管道总阀Vicsl09,打开回水VicrlO5. Vicrl06阀；
3打开一号水泵进口阀VicslOl放气，做好水泵开启准备：
4开启一号水泵；
5缓慢开启一号水泵出口阀VicslO2,调整冲洗水量，直到达到冲洗水量为止：
6观察水池回水颜色，直到水色正常。
7关闭回水VicrlOS. Vicrl06阀，开启凉水塔水阀；
8二号、三号、四号水泵按一号水泵顺序进行。
9冲洗完成后拆除临时管线，淸理阀门位置淤泥。
中央空调循环水系统清洗方案
中央空调循环水系统清洗方案方法一：系统清洗清洗范围除了空调主机外，还包括循环管道、冷却水塔、风机盘管等。
一、冷冻水系统清洗1、清洗膨胀水箱。
2、检查系统所有的阀门，确保阀门处于系统全负荷运行时相应的状态。
3、将松散剂和杀菌剂加入水系统，循环清洗8小时（具体用量和循环时间应根据污垢严重程度而定）。
4、将除垢剂加水系统，循环清洗24小时（具体用量和循环时间应根据污垢严重程度而定）。
5、排除废液，用清水冲洗1~2次。
6、将钝化剂加水系统，循环清洗8小时以上。
7、排除废液，用清水冲洗1~2次。
二、冷却水系统清洗1、清除冷却塔水盘里的污垢。
2、检查系统所有的阀门，确保阀门处于系统全负荷运行时相应的状态。
3、将松散剂和杀菌剂加入水系统，循环清洗8小时（具体用量和循环时间应根据污垢严重程度而定）。
4、将除垢剂加水系统，循环清洗24小时（具体用量和循环时间应根据污垢严重程度而定）。
5、排除废液，用清水冲洗1~2次。
6、将钝化剂加水系统，循环清洗8小时以上。
7、排除废液，用清水冲洗1~2次。
方法二：局部重点清洗由于制冷剂分别与冷冻水、冷却水在蒸发器、冷凝器内进行热交换，蒸发器、冷凝器是主要的热交换设备，所以对蒸发器、冷凝器的污垢进行重点清洗，也可以达到增强热交换效率的目的。
其清洗工艺如下：1、将换热器（冷凝器或蒸发器）的进出水阀门关闭。
如果阀门关闭不严实，则需用盲发兰封住进出水管。
2、用软管将进出水管上的接口、大的水桶、小水泵连接成一个小的水循环系统。
3、将这个小的水循环系统加满水，并启动小水泵循环。
4、向水桶中加入清洗所需的松散剂、杀菌剂、除垢剂和钝化剂，加药剂的步骤和操作方法同清洗整个系统一样。
5、用清水冲洗1~2次。
6、恢复连接管口，打开进出水阀门。
以上两种清洗方案可任选其一，两种清洗方案也可结合进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
循环水系统管路冲洗方案
1、冲洗应具备条件
1参加冲洗施工的人员须认真熟悉操作流程和现场管道工艺布置实际情况。
2参加冲洗须准备足够临时管道、临时盲板、临时阀门、螺栓、垫片等，
临时管线连接完成。
3冲洗用的电源、水源能满足现场实际需要。
4装置内设备、管道、阀门、仪表、设备支架及管架等安装完毕，冲洗前仪表
根部阀安装完毕并与仪表管焊接完成，根部阀标识核对无误。
对照流程图和配管图检查正确无误，经业主、监理确认完毕。
5管道“三查四定”工作已完成，确定管路无修改处。
管道安装工作基本完成，所有管道焊接工作已完成。
6冲洗排放水须按指定位置排放，并且排放须有专人负责设置安全范围，
2、操作方法
1冲洗前关闭水系统所有阀门；
2打开给水管道总阀Vics109，打开回水Vicr105、Vicr106阀；
3打开一号水泵进口阀Vics101放气，做好水泵开启准备；
4开启一号水泵；
5缓慢开启一号水泵出口阀Vics102，调整冲洗水量，直到达到冲洗水量为止；6观察水池回水颜色，直到水色正常。
7关闭回水Vicr105、Vicr106阀，开启凉水塔水阀；
8二号、三号、四号水泵按一号水泵顺序进行。
9冲洗完成后拆除临时管线，清理阀门位置淤泥。
