施工电梯接料平台施工方案
电梯井施工平台专项方案
一、编制依据1. 《建筑施工安全生产管理条例》2. 《危险性较大的分部分项工程安全管理规定》3. 《建筑施工高处作业施工规范》4. 《建筑施工安全检查标准》5. 《钢结构焊接规范》6. 《混凝土结构设计规范》7. 《混凝土结构工程施工规范》8. 项目施工组织设计9. 项目施工总承包合同10. 项目施工图纸二、工程概况本工程为某高层建筑，共设有两部电梯，分别为担架电梯和乘客电梯。
电梯井道尺寸为担架电梯：2250mm×2050mm，乘客电梯：2100mm×2050mm。
电梯井道高度为96.15m至107.25m。
三、施工平台设计概况1. 平面布置：根据电梯井道尺寸，设计可拆卸式电梯井施工平台，分为担架电梯平台和乘客电梯平台。
2. 材料要求：采用优质钢材，确保平台的稳固性和安全性。
3. 安全防护措施：设置安全网、防护栏杆、踢脚板等，确保施工人员的安全。
四、施工平台使用要求1. 平台搭设：根据电梯井道尺寸，逐层搭设平台，确保平台稳固。
2. 平台连接：平台之间采用连接件连接，确保连接牢固。
3. 平台使用：施工人员在使用平台时，必须佩戴安全带，并遵守操作规程。
五、材料质量标准及要求1. 钢材：符合国家标准，表面光滑，无锈蚀、裂纹等缺陷。
2. 连接件：符合国家标准，强度高，耐腐蚀。
3. 安全防护材料：符合国家标准，具有良好的抗拉强度和抗冲击性能。
六、检查、监测措施1. 施工前，对平台进行验收，确保平台搭设牢固、安全。
2. 施工过程中，定期检查平台的安全性能，发现问题及时整改。
3. 施工结束后，对平台进行拆除，确保现场整洁。
七、安全技术措施1. 施工人员必须经过专业培训，掌握安全操作技能。
2. 施工现场设置安全警示标志，提醒施工人员注意安全。
3. 设置专职安全员，负责现场安全管理。
八、应急救援预案1. 制定应急救援预案，确保在发生事故时，能够迅速、有效地进行救援。
2. 配备应急救援设备，如急救箱、消防器材等。
人货电梯接料平台外架搭设方案
V=5.0×2.713×800.04/(384×2.06×105×107780.0)=0.652mm
小横杆的最大挠度小于800.0/150与10mm,满足要求!
二、大横杆的计算
大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。
用小横杆支座的最大反力计算值，在最不利荷载布置下计算大横杆的最大弯矩和变形。
3、料台应用5cm厚木板铺设，板与板之间不得留有间隙，木板应按纵向沿墙铺设，铺板应用木条连结钉牢，使铺板成为整块，料台铺板应里低外高，坡度约为5°为宜，吊盘与料台、料台与建筑物间隙均不大于10cm。
4、平台两边各设前后两道独立斜拉钢丝绳，两道中的每一道均应做单道受力计算。钢丝绳分别拉接在4个拉节点上，与平台形成的夹角不小于45º；选用的钢丝绳应根据平台的载重量进行设计计算，且每组钢丝绳设置的绳卡应不少于3个。建筑物锐角利口处围系钢丝绳应加衬软垫物。平台上应设置四个吊环，应采用R235钢制作，严禁使用螺纹钢吊装平台时应使用卡环，不得使用吊钩直接吊挂吊环。每层料台两侧必须设置二道防护栏杆，栏杆高度距铺板面分别为50～60cm和100～120cm，必要时应加设防护竹笆或围网防护，料台正面应设置能开启自如的封闭牢固门栏。料台与建筑物必须进行连结，不得与外架连结，连结点每步料台不少于5点（即底部大横杆设3点，两侧立杆栏杆绑扎处各设1点），在整个施工过程中，严禁随意拆除连结点，如确需拆除，应有料台加固措施，以确保料台的稳固性。
1.均布荷载值计算
小横杆的自重标准值P1=0.038kN/m
脚手板的荷载标准值P2=0.350×1.500/3=0.175kN/m
活荷载标准值Q=5.000×1.500/3=2.500kN/m
荷载的计算值q=1.2×0.038+1.2×0.175+1.4×2.500=3.756kN/m
人货电梯进料平台搭设方案
人货电梯进料平台搭设方案1.0.1 施工图纸和相关规范文件是本工程编制的依据。
1.0.2 本工程遵循《钢结构设计规范》(GB -2003)等编制。
1.0.3 遵守《高空作业操作技术规程》（80-91）。
1.0.4 严格按照《建筑结构荷载规范》(GB-2001)执行。
1.0.5 遵守《建筑施工安全检查标准》59-99.1.0.6 遵循安徽省、马鞍山市现行有关规范规定。
2.1 总体概况：本工程旨在安装人货梯和物料升降机。
其中，接料台搭设、落地式卸料平台扣件钢管支撑架计算书、悬挑式接料平台的计算、接料平台脚手架拆除等是本工程的重要组成部分。
3.接料台搭设：接料台搭设是本工程的第一步。
施工人员应严格按照施工图纸和相关规范文件进行操作，确保搭设的接料台符合安全要求。
4.落地式卸料平台扣件钢管支撑架计算书：本部分主要介绍落地式卸料平台的扣件钢管支撑架计算书。
施工人员应认真核对计算书中的数据，确保支撑架的稳定性和安全性。
5.悬挑式接料平台的计算：本部分介绍了悬挑式接料平台的计算方法。
施工人员应按照计算书进行操作，确保悬挑式接料平台的稳定性和安全性。
6.接料平台脚手架拆除：本部分介绍了接料平台脚手架的拆除方法。
施工人员应按照规范文件的要求进行操作，确保拆除过程中的安全。
7.施工安全管理：本部分介绍了本工程的施工安全管理措施，包括安全培训、安全检查和事故应急预案等。
施工人员应认真遵守，确保施工过程中的安全。
8.脚手架的劳动力安排：本部分介绍了脚手架的劳动力安排。
施工人员应按照规范文件的要求进行操作，确保施工过程中的安全和效率。
本文主要介绍了拉结点、平台胶合板、受力杆等相关知识。
首先介绍了拉结点的作用和使用方法，然后介绍了平台胶合板的材料和使用场景。
接着详细介绍了受力杆的作用和计算方法。
同时还介绍了悬挑侧面构造详图和电梯位置及接料平台脚手架搭设示意图，方便读者更好地理解相关知识。
此外，本文还介绍了落地式卸料平台扣件钢管支撑架计算书，详细介绍了基本计算参数和纵向支撑钢管的计算方法。
施工电梯卸料平台施工方案(含节点图)
XXXX（B标段）工程施工电梯卸料平台施工方案XXXX有限公司2015年12月10日目录一、编制依据 (1)二、工程概况 (1)三、卸料平台方案选择 (2)四、材料选用要求 (3)五、施工方案 (4)（一）落地式扣件钢管卸料平台技术参数 (4)（二）悬挑式扣件钢管卸料平台技术参数表 (5)（三）卸料平台搭设 (7)（四）节点详图 (8)六、施工安全保证措施 (15)（一）安全组织保证措施 (15)（二）卸料平台搭设技术措施 (15)（三）卸料平台拆除技术措施 (16)（四）卸料平台使用注意事项 (17)七、应急预案 (17)八、卸料平台内力计算书 (19)（一）落地式扣件钢管卸料平台 (19)（二）悬挑式扣件钢管卸料平台 (30)（三）悬挑式扣件钢管卸料平台（阳台部位） (45)一、编制依据1、《建筑施工脚手架实用手册》2、《建筑结构荷载规范》GB50009-20083、《混凝土结构设计规范》GB50010-20104、《建筑施工安全检查标准》JGJ59-20115、《建筑施工高处作业安全技术规范》JGJ80-916、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20117、《钢管脚手扣件标准》JGJ22-858、《碳素钢结构》（GB/T 700）9、《钢结构设计规范》(GB 50017-2003)10、危险性较大的分部分项工程安全管理办法（建质[2009]87号文）11、本工程施工图纸12、本工程施工组织设计13、本工程施工合同、地方规范标准及相关文件二、工程概况XXXX（B标段）工程由XXXX房地产开发有限公司建设，XXXX设计院有限公司设计，XXXX工程勘察院勘察，XXXX建设监理咨询有限公司监理，XXXX有限公司施工。
工程位于三明市XXXX县。
本工程建筑总面积81124.28㎡，地下室为一层连体地下室，上部由1#，2#、3#、5#、6#，7#、17#、18#、19#、20#、21#、22#、23#、28#、和31#楼组成。
施工电梯接料平台施工方案
施工电梯接料平台施工方案一、项目背景及目标最近几年，我国城市化进程加快，高层建筑如雨后春笋般崛起。
作为建筑行业的重要环节，施工电梯的接料平台施工显得尤为重要。
本项目旨在为施工电梯提供一个安全、高效、便捷的接料平台，确保施工顺利进行。
二、施工电梯接料平台设计原则1.安全性：确保施工电梯接料平台在施工过程中，能够有效保障作业人员的安全。
2.高效性：提高接料平台的作业效率，降低施工成本。
3.便捷性：便于施工电梯操作人员操作，减少作业时间。
4.可靠性：确保接料平台在恶劣环境下，仍能稳定运行。
三、施工电梯接料平台设计要点1.平台尺寸：根据施工电梯的尺寸，确定接料平台的长度、宽度和高度。
一般而言，平台长度应大于电梯宽度，宽度应大于电梯长度，高度以满足电梯进出口高度为准。
2.平台结构：采用高强度钢材，焊接成框架结构，表面铺设花纹钢板，增加摩擦力。
3.固定方式：采用膨胀螺栓将平台固定在楼板上，确保平台稳定。
4.防护栏杆：平台四周设置防护栏杆，高度不小于1.2米，中间设置防护网。
5.楼梯：根据平台高度，设置楼梯，方便作业人员上下。
6.接料平台照明：设置照明设备，确保夜间施工安全。
四、施工电梯接料平台施工流程1.施工前准备：检查施工电梯接料平台的设计图纸，了解施工要求，准备所需材料、设备和工具。
2.平台焊接：按照设计尺寸，焊接平台框架，确保焊接质量。
3.平台安装：采用膨胀螺栓将平台固定在楼板上，检查平台稳定性。
4.防护栏杆安装：焊接防护栏杆，安装防护网。
5.楼梯安装：根据平台高度，焊接楼梯，确保楼梯牢固。
6.接料平台照明安装：布置照明线路，安装照明设备。
7.施工电梯接料平台验收：检查平台焊接质量、稳定性、防护措施等，确保符合设计要求。
五、施工电梯接料平台施工注意事项1.施工过程中，严格遵守安全操作规程，确保作业人员安全。
2.严禁酒后作业，确保施工质量。
3.定期检查施工电梯接料平台，发现问题及时整改。
4.保持施工现场整洁，文明施工。
平台施工电梯及物料提升机通道施工方案

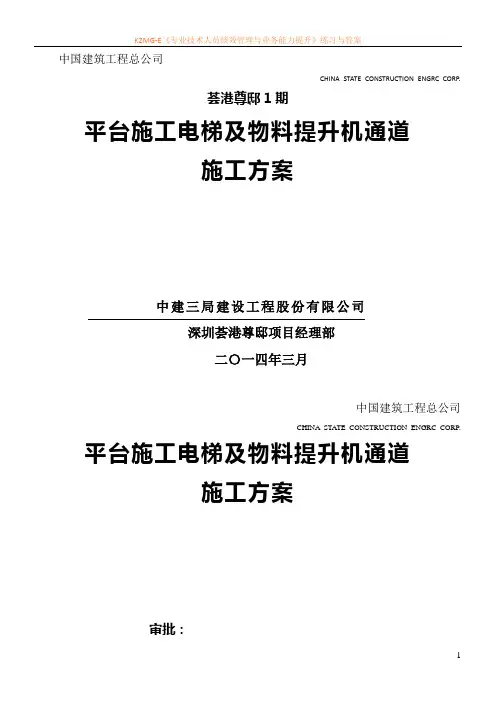

中国建筑工程总公司CHINA STATE CONSTRUCTION ENGRC CORP.荟港尊邸1期平台施工电梯及物料提升机通道施工方案中建三局建设工程股份有限公司深圳荟港尊邸项目经理部二〇一四年三月中国建筑工程总公司CHINA STATE CONSTRUCTION ENGRC CORP. 平台施工电梯及物料提升机通道施工方案审批：审核：编制：中建三局建设工程股份有限公司深圳荟港尊邸经理部2014年3月目录1 编制说明 (3)1.1编制目的 (3)1.2 主要编制依据: (3)2、工程概况 (3)3、通道布置 (3)3.1通道布置概况 (3)3.2通道搭设方法 (4)4、施工工艺 (5)4.1材料选择 (5)4.1.1 型钢 (5)4.1.2 钢管 (5)4.1.3 扣件 (6)4.1.4 钢丝绳 (6)4.1.5 脚手板 (6)4.1.6 安全网 (6)4.2 施工通道搭设流程 (6)4.3 搭设要求 (6)4.4 施工通道检查与验收 (7)4.4.1施工通道的检查 (7)4.4.2施工通道的验收 (7)4.5 施工通道的维护与保养 (7)4.6 施工通道的拆除 (8)5、质量、安全保证措施 (9)5.1 质量要求 (9)5.2 安全保证措施 (10)5.3应急预案 (11)6、文明施工措施 (11)7、外脚手架计算书 (11)7.1落地式脚手架计算书 (11)7.2 悬挑式脚手架计算书 (18)7.3 复式楼中庭施工通道脚手架计算书 (23)1 编制说明1.1编制目的本方案用于指导荟港尊邸1期工程塔楼施工升降机及物料提升机安装后，楼层内材料运输通道工作，以保证施工升降机及物料提升机材料等运输工作安全、有序、高效的完成。
1.2 主要编制依据:（1）施工升降机使用说明书（2）物料提升机使用说明书（3）GB 10055《施工升降机安全规则》（4）GB/T 10054《施工升降机技术条件》（5）业主提供的相关图纸（6）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；（7）《建筑施工安全检查标准》（JGJ59-2011）；（8）《建筑结构荷载规范》（GB50009-2001）；2、工程概况本工程地处深圳市龙华新城核心地区（原龙华二线拓展区）北侧，该区域位于深圳市城市发展中心主轴，南临福田区，是福田中心区发展后备用地，及作用于中心区配套服务的高尚生活居住区和文化、体育、教育配套区。
施工电梯卸料平台施工方案
施工电梯卸料平台施工方案1. 引言电梯卸料平台是工地施工现场常见的设备，用于提供卸载材料的平台。
本文档将介绍施工电梯卸料平台的施工方案，包括施工准备、具体施工步骤和安全措施。
2. 施工准备在开始施工电梯卸料平台前，需要进行一些准备工作，以确保施工的顺利进行。
2.1 设计和施工图纸在开始施工前，必须确保已经获得了合适的设计和施工图纸。
这些图纸应包括平台的尺寸、材料和构造细节。
2.2 材料和设备准备在施工过程中，需要准备相应的材料和设备，包括钢材、连接件、脚手架、电动工具等。
这些材料和设备应按照设计要求进行准备，并确保其质量和安全性能。
2.3 施工人员安排在开始施工前，需要合理安排施工人员。
施工人员应具备相关的技能和经验，并熟悉施工过程和安全要求。
3. 施工步骤3.1 标定基准线在施工开始前，首先需要进行基准线的标定。
标定基准线是为了确保平台安装的水平度和垂直度。
可以使用水平仪和测量工具进行标定。
3.2 安装支撑结构根据设计要求，安装支撑结构。
支撑结构应符合相关的规范和要求。
在安装过程中，需要按照设计图纸进行定位和固定。
3.3 安装平台板在支撑结构安装完毕后，开始安装平台板。
平台板应根据设计要求进行切割和钻孔。
安装过程中，需要确保平台板的平整度和稳固性。
3.4 连接脚手架在平台板安装完成后，连接脚手架。
脚手架用于提供工人施工时的支撑和安全。
脚手架的连接应符合相关要求，并进行稳固固定。
3.5 安装卸料装置安装卸料装置是电梯卸料平台的关键步骤。
根据设计图纸，安装卸料装置，并确保其连接牢固和使用安全。
3.6 完善细节在主要施工步骤完成后，需要进行细节的完善。
包括清理施工现场、检查连接件和螺丝是否松动、对平台进行涂漆等。
这些步骤是确保施工质量和安全的重要环节。
4. 安全措施为保证施工过程的安全，需要采取一系列的安全措施。
4.1 安全设施和警示标志在施工现场设置必要的安全设施和警示标志，如安全帽、防护眼镜、防滑鞋等。
施工电梯接料平台施工方案
施工电梯接料平台施工方案1. 引言本文档旨在介绍施工电梯接料平台的施工方案。
施工电梯接料平台是在建筑施工现场用于提供升降载货、材料的平台设施。
本文将详细介绍施工电梯接料平台的设计、施工步骤、安全措施和维护保养内容。
2. 设计方案施工电梯接料平台的设计方案应考虑以下要素：2.1 尺寸和承载能力根据实际施工需求，确定施工电梯接料平台的尺寸和承载能力。
平台的长度、宽度和高度应满足提货需求，承载能力应考虑货物和人员的重量。
2.2 结构和材料施工电梯接料平台通常由钢结构构成，具有足够的强度和稳定性。
钢材应选用耐腐蚀和耐磨损的材料，以保证平台的寿命和安全性。
2.3 安全设备施工电梯接料平台应配备必要的安全设备，包括防护栏杆、平台门、紧急停车装置等。
这些设备应按照相关标准和规范进行设计和安装，以确保人员和货物的安全。
3. 施工步骤施工电梯接料平台的施工步骤如下：3.1 准备工作在施工前，需要进行平台的设计和制作工作。
确定平台的尺寸、材料和安全设备，并进行相应的加工和制作。
3.2 地基施工按照设计要求，在施工现场进行地基开挖和基础施工。
确保地基的稳定和承载能力，为后续平台的安装提供基础支撑。
3.3 平台安装将制作好的平台运输到施工现场，进行安装工作。
根据设计要求，正确安装平台的主体结构和安全设备，保证平台的稳定性和安全性。
3.4 系统调试在平台安装完成后，进行系统的调试和测试工作。
确保电梯系统和安全设备的正常运行，消除可能的故障和隐患。
3.5 完工验收完成平台的安装和调试后，进行完工验收工作。
检查平台的功能和质量，确保满足设计要求，并获得相关部门的验收证书。
4. 安全措施在施工电梯接料平台的施工过程中，应采取以下安全措施：•按照相关标准和规范进行施工，确保平台的稳定性和安全性。
•安装必要的防护设备，防止人员和货物从平台上掉落。
•做好施工现场的安全警示标志，提醒人员注意安全。
•设立专人负责平台的操作和维护，确保使用安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
松江南站大型举着社区C19-01-05号动迁安置房施工升降机（货梯）接料平台方案上海星宇建设集团有限公司2016年2月目录一、工程概况 (3)二、编制依据 (3)三、施工电梯接料平台设计 (3)四、架体拆除 (7)五、文明施工 (8)附件：施工升降机落地接料平台计算书 (9)施工升降机（货梯）接料平台方案一、工程概况工程名称：松江南站大型居住社区C19-01-05号动迁安置房建设单位：上海车兴房地产开发建设有限公司设计单位：上海建旗建筑工程设计有限公司勘察单位：中勘冶金勘察设计研究院有限责任公司监理单位: 上海鼎业民防建设咨询有限公司施工单位：上海星宇建设集团有限公司本工程位于松江区车墩镇，东至荣福路，南至香亭路，西至农田，北至河道，该工程总建筑面积为49399.57m2为6栋地下1层地上17层高层住宅及附属用房组成。
建筑设计等级：耐火等级：地上二级，地下一级。
建筑类别：二类。
屋面防水等级为Ⅰ级。
地下防水等级为二级。
结构形式：剪力墙结构，设计使用年限为50年，抗震设防烈度为七度。
为了保证周转材料运输，提高经济效益，根据本工程的特点结合实际施工情况，该项目设置施工电梯6台，本方案主要针对施工升降机接料平台设计。
二、编制依据1、施工图纸2、《建筑施工安全检查标准》(JGJ59－2011)3、《建筑机械使用安全技术规程》（JGJ33-2001）（J119-2001）4、《高处作业安全技术规范》(JGJ80－91)5、《施工升降机安全规则》(GB/T10055－1996)6、《施工升降机技术条件》(GB/T10054－1996)7、《龙门架及井架物料提升机安全技术规范》（JGJ88-92）8、《施工现场机械设备安全技术规范》(JGJ33－2001)三、施工升降机接料平台设计1、搭设位置根据施工电梯方案，本工程工设置6台施工升降机，部位分别为：Q/14-16、2/J-K、A/8-9处，接料平台位于电梯与主楼之间，下面以Q/14-16为例进行分析。
2、搭设要求施工电梯接料平台搭设从室外地坪开始搭设，立杆横向间距为1450mm，纵向间距为800，步距为：标准层层高为2800mm，步距为1400mm由于要设置人货电梯出入口，所以步距设为1800mm和1000mm间隔布置，出入口处为1800mm。
考虑结构安全，在接料平台的侧面增设一道加强立杆，考虑结构稳定在每次楼面处，将平台采用四根48*3.5的连墙杆穿孔固定于墙梁上。
施工货梯墙或梁连墙件穿孔固定于梁或墙上平面图正立面图侧立面图3、搭设流程回填土夯实→浇筑砼垫层→放线定位→放扫地杆→树立杆并与扫地杆扣紧→扫地大横杆→与立杆、扫地杆扣紧→安一步小横杆并与各立杆扣紧→安一步大横杆→随层做架空板防护→安装安全门→重复安装至顶→设安全警示标志。
4、搭设过程安全技术措施：（1）、架体搭设作业下方10m范围内应设置警戒和危险标志，禁止行人通过；（2）、参加施工作业人员和指挥人员，必须持作业证上岗，每天早上应量血压，身体不适高处作业人员不准登高作业。
（3）、登高作业人员必须戴安全帽，穿安全鞋，系安全带，配工具袋；（4）、遇有五级大风及其以上或大雨、雷雨或台风，必须停止高处作业；（5）、架设前应先检查杆件、配件是否符合质量要求，虚焊或焊缝脱焊、裂缝、变形等，不准使用。
（6）、接料平台搭设在建筑物临边部位，安全防护应随层搭设，并做好班前教育活动。
5、安全防护措施（1）、安全门高度为1.8m，宽度为1.45m，采用两扇门（每扇门宽度为0.725m）进行安装，为了安全起见，要求采用轻质角钢作为门的框架，在至少1.0m高度范围内用铁皮做为防护，1.0m以上采用钢丝网作为防护。
门与架体之间采用焊接（用插销将门与架体立杆焊接到一起），两扇门之间采用插销直接进行固定。
（2）、接料平台架体搭设完成后，接料平台板要求用模板进行满铺，未经验收不准投入使用。
（3）、遇六级大风及其以上或台风大雨天气，应暂停作业使用。
（4）、应经常检查架体的杆件是否发生变形和连接松动情况，经常观察牢固情况，发现问题并及时加以解决。
（5）、架体上方进行安装作业时，其下方应暂停作业。
四、架体拆除1、架体拆除应从顶至下的顺序:外围安全网→横杆→立杆→连墙件。
2、拆除前应搭好拆除平台。
拆除平台不应大于3节高度。
3、拆除作业中，严禁从高处向下抛掷物件。
4、墙柱连墙件不得提前拆除,在拆除前，应先设置临时支撑。
5、拆除作业应在白天天气好的时候进行。
因故中断作业时应采取临时稳固措施。
6、拆除过程的安全技术措施与安装过程要求相同。
7、拆除前作业下方10m范围内必须设置警戒，禁止行人通过。
8、装拆人员必须戴好安全帽、登高人员必须系好安全带才作业。
五、文明施工1、材料进场后应分规格编码堆放，堆放要按规定场地整齐放好，做到一头齐。
2、施工现场要经常保持整洁卫生，安装后应当把余下的材料运回堆放场地，把杂物清理干净运走。
3、四周安全网挂钩要整齐。
4、要定时检查，清理场地，如有不符合安全文明施工的马上整改。
附件：施工升降机钢管落地接料平台计算书一、参数信息:1.基本参数立杆横向间距或排距l a(m):1.45，立杆步距h(m)：1.55；立杆纵向间距l b(m):0.40，平台支架计算高度H(m)：42.00；立杆上端伸出至模板支撑点的长度a(m):0.10，平台底钢管间距离(mm)：600.00；钢管类型(mm):Φ48×3.6，扣件连接方式：单扣件，取扣件抗滑承载力系数:0.80；2.荷载参数脚手板自重(kN/m2):0.300；栏杆自重(kN/m):0.150；材料堆放最大荷载(kN/m2):5.000；施工均布荷载(kN/m2):4.000；3.地基参数地基土类型:素填土；地基承载力标准值(kPa):120.00；立杆基础底面面积(m2):0.20；地基承载力调整系数:1.00。
二、纵向支撑钢管计算:纵向钢管按照均布荷载下连续梁计算，截面几何参数为截面抵抗矩 W = 4.49 cm3；截面惯性矩 I = 10.78cm4；纵向钢管计算简图1.荷载的计算：(1)脚手板与栏杆自重(kN/m)：q11 = 0.15 + 0.3×0.6 = 0.33 kN/m；(2)堆放材料的自重线荷载(kN/m)：q12 = 5×0.6 = 3 kN/m；(3)活荷载为施工荷载标准值(kN/m)：p1 = 4×0.6 = 2.4 kN/m2.强度验算:依照《规范》5.2.4规定，纵向支撑钢管按三跨连续梁计算。
最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和；最大弯矩计算公式如下:最大支座力计算公式如下:均布荷载：q1= 1.2 × q11+ 1.2 × q12= 1.2×0.33+ 1.2×3 = 3.996 kN/m；均布活载：q2 = 1.4×2.4 = 3.36 kN/m；最大弯距 M max= 0.1×3.996×0.42+ 0.117 ×3.36×0.42= 0.127 kN.m ；最大支座力 N = 1.1×3.996×0.4 + 1.2×3.36×0.4 = 3.371 kN；最大应力σ = M max / W = 0.127×106 / (4490) = 28.248 N/mm2；纵向钢管的抗压强度设计值 [f]=205 N/mm2；纵向钢管的计算应力 28.248 N/mm2小于纵向钢管的抗压设计强度 205 N/mm2，满足要求！3.挠度验算:最大挠度考虑为三跨连续梁均布荷载作用下的挠度；计算公式如下:均布恒载:q = q11 + q12 = 3.33 kN/m；均布活载：p = 2.4 kN/m；ν = (0.677×3.33+0.990×2.4)×4004/(100×2.06×105×107800)=0.053 mm；纵向钢管的最大挠度为 0.053 mm 小于纵向钢管的最大容许挠度1450/150与10 mm，满足要求！三、横向支撑钢管计算:支撑钢管按照集中荷载作用下的三跨连续梁计算；集中荷载P取板底纵向支撑钢管传递力，P =3.371 kN；支撑钢管计算简图支撑钢管计算弯矩图(kN.m)支撑钢管计算变形图(mm)支撑钢管计算剪力图(kN)最大弯矩 M max = 0.236 kN.m ；最大变形 V max = 0.111 mm ；最大支座力 Q max = 3.117 kN ；最大应力σ= 52.548 N/mm2；横向钢管的计算应力 52.548 N/mm2小于横向钢管的抗压强度设计值 205 N/mm2，满足要求！支撑钢管的最大挠度为 0.111 mm 小于支撑钢管的最大容许挠度400/150与10 mm，满足要求！四、扣件抗滑移的计算:按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，按照扣件抗滑承载力系数0.80，该工程实际的旋转单扣件承载力取值为6.40kN。
R ≤Rc其中 Rc -- 扣件抗滑承载力设计值,取6.40 kN；纵向或横向水平杆传给立杆的竖向作用力设计值 R= 3.117 kN；R < 6.40 kN , 单扣件抗滑承载力的设计计算满足要求!五、模板支架立杆荷载标准值(轴力)计算:作用于模板支架的荷载包括静荷载、活荷载和风荷载。
1.静荷载标准值包括以下内容：(1)脚手架的自重(kN)：N G1 = 0.129×42= 5.418 kN；(2)栏杆的自重(kN)：N G2 = 0.15×1.45 = 0.218 kN；(3)脚手板自重(kN)：N G3 = 0.3×0.4×1.45 = 0.174 kN；(4)堆放荷载(kN)：N G4 = 5×0.4×1.45 = 2.9 kN；经计算得到，静荷载标准值 N G = N G1+N G2+N G3+N G4 = 8.71 kN；2.活荷载为施工荷载标准值产生的荷载。
