按钮开关的结构
按钮和行程开关结构、工作原理、选型、使用与维护检修方法
按钮和行程开关结构、工作原理、选型、使用与维护检修方法（一）、概述：1、主令电器用于在控制电路中以开关接点的通断形式来发布控制命令，使控制电路执行对应的控制任务。
2、主令电器应用广泛，种类繁多，常见的有按钮、行程开关、接近开关、万能转换开关、主令控制器、选择开关、足踏开关等。
（二）、按钮：1、按钮的结构、种类及常用型号：1.1按钮是一种最常用的的主令电器，其结构简单，控制方便。
1.2按钮由按钮帽、复位弹簧、桥式触点和外壳等组成，其结构示意图及图形符号如图1-20所示。
1.3触点采用桥式触点，额定电流在5A以下。
1.4触点又分常开触点（动断触点）和常闭触点（动合触点）两种。
1.5按钮从外形和操作方式上可以分为平钮和急停按钮，急停按钮也叫蘑菇头按钮，如图1-20（c）所示，除此之外还有钥匙钮、旋钮、拉式钮、万向操纵杆式、带灯式等多种类型。
1.6从按钮的触点动作方式可以分为直动式和微动式两种，图1-20中所示的按钮均为直动式，其触点动作速度和手按下的速度有关。
图1-20按钮结构示意图及图形符号。
1.7微动式按钮的触点动作变换速度快，和手按下的速度无关，其动作原理如图1-21所示。
1.8动触点由变形簧片组成，当弯形簧片受压向下运动低于平形簧片时，弯形簧片迅速变形，将平形簧片触点弹向上方，实现触点瞬间动作。
1.9小型微动式按钮也叫微动开关，微动开关还可以用于各种继电器和限位开关中，如时间继电器、压力继电器和限位开关等。
图1-21微动式按钮动作原理图。
1.10按钮一般为复位式，也有自锁式按钮，最常用的按钮为复位式平按钮，如图1-20（a）所示，其按钮与外壳平齐，可防止异物误碰。
2、按钮的颜色：2.1红色按钮用于“停止”、“断电”或“事故”。
2.2绿色按钮优先用于“起动”或“通电”，但也允许选用黑、白或灰色按钮。
2.3单钮双用的“起动”与“停止”或“通电”与“断电”，即交替按压后改变功能的，不能用红色按钮，也不能用绿色按钮，而应用黑、白或灰色按钮。

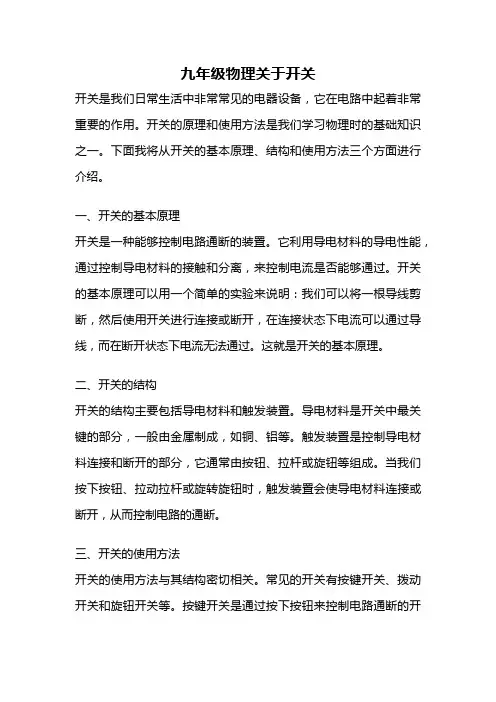

九年级物理关于开关
九年级物理关于开关开关是我们日常生活中非常常见的电器设备，它在电路中起着非常重要的作用。
开关的原理和使用方法是我们学习物理时的基础知识之一。
下面我将从开关的基本原理、结构和使用方法三个方面进行介绍。
一、开关的基本原理开关是一种能够控制电路通断的装置。
它利用导电材料的导电性能，通过控制导电材料的接触和分离，来控制电流是否能够通过。
开关的基本原理可以用一个简单的实验来说明：我们可以将一根导线剪断，然后使用开关进行连接或断开，在连接状态下电流可以通过导线，而在断开状态下电流无法通过。
这就是开关的基本原理。
二、开关的结构开关的结构主要包括导电材料和触发装置。
导电材料是开关中最关键的部分，一般由金属制成，如铜、铝等。
触发装置是控制导电材料连接和断开的部分，它通常由按钮、拉杆或旋钮等组成。
当我们按下按钮、拉动拉杆或旋转旋钮时，触发装置会使导电材料连接或断开，从而控制电路的通断。
三、开关的使用方法开关的使用方法与其结构密切相关。
常见的开关有按键开关、拨动开关和旋钮开关等。
按键开关是通过按下按钮来控制电路通断的开关，它常用于电子设备中，如电视机、电脑等。
拨动开关是通过拨动拉杆来控制电路通断的开关，它常用于电器设备中，如灯具、风扇等。
旋钮开关是通过旋转旋钮来控制电路通断的开关，它常用于调节电器设备的电流大小，如音响、电饭煲等。
不同类型的开关具有不同的使用方法，但基本原理都是一样的。
开关在我们的日常生活中无处不在。
无论是家庭还是工作场所，我们都需要用到开关来控制电路的通断。
开关的使用不仅方便了我们的生活，还保证了电路的安全运行。
在电路中，开关的位置和连接方式也非常重要。
正确设置开关的位置和连接方式能够保证电路的正常运行，避免电路短路或电器设备损坏的情况发生。
开关是我们生活中不可或缺的电器设备，它通过控制电路的通断来实现电器设备的开启和关闭。
了解开关的基本原理、结构和使用方法，对我们学习物理和使用电器设备都非常有帮助。
按钮开关
知识点剖析
按钮的结构示意图
二、控制电器
(一)按钮.（ SB）
常闭触点
常开触点 (b) 结构 (a) 外形图 按钮开关的外形和符号
• 数控机床上的按钮站
一般用： 红色表示停止和急停； 绿色表示起动； 黑色表示点动； 蓝色表示复位； 另外还有黄、白等颜色， 供不同场合使用。
知识点剖析
按钮பைடு நூலகம்电气符号
•
按钮帽
结 复位弹簧 支柱连杆
常闭静触头
构 1 2 3 符 SB SB 4 1 3 2 4
桥式静触头
常开静触头 外壳
号
名 称 常闭按钮 (停止按钮) 常开按钮 (起动按钮)
SB
复合按钮
1.作用:用于接通或断开辅助电路的，靠手动。 2.结构：
触点1
1—常闭触点或动断触点 2—常开触点或动合触点
触点2
(二).行程开关(ST)
——也称限位开关
用于自动往复控制或限位保护等。
未撞击 撞击
(b)示意图
(a)外形图
ST 常开触点 常闭触点 (c) 符号
ST

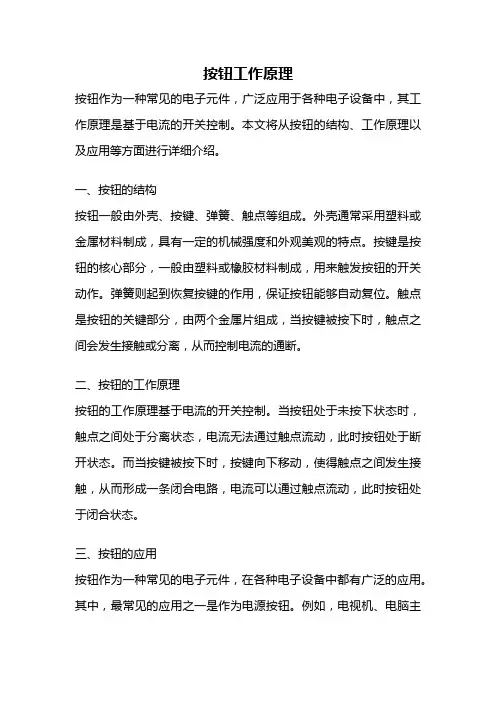

按钮工作原理
按钮工作原理按钮作为一种常见的电子元件，广泛应用于各种电子设备中，其工作原理是基于电流的开关控制。
本文将从按钮的结构、工作原理以及应用等方面进行详细介绍。
一、按钮的结构按钮一般由外壳、按键、弹簧、触点等组成。
外壳通常采用塑料或金属材料制成，具有一定的机械强度和外观美观的特点。
按键是按钮的核心部分，一般由塑料或橡胶材料制成，用来触发按钮的开关动作。
弹簧则起到恢复按键的作用，保证按钮能够自动复位。
触点是按钮的关键部分，由两个金属片组成，当按键被按下时，触点之间会发生接触或分离，从而控制电流的通断。
二、按钮的工作原理按钮的工作原理基于电流的开关控制。
当按钮处于未按下状态时，触点之间处于分离状态，电流无法通过触点流动，此时按钮处于断开状态。
而当按键被按下时，按键向下移动，使得触点之间发生接触，从而形成一条闭合电路，电流可以通过触点流动，此时按钮处于闭合状态。
三、按钮的应用按钮作为一种常见的电子元件，在各种电子设备中都有广泛的应用。
其中，最常见的应用之一是作为电源按钮。
例如，电视机、电脑主机等设备上都配备了电源按钮，通过按下按钮可以打开或关闭设备的电源。
此外，按钮还常用于控制设备的启动、停止、切换等功能。
例如，手机上的音量按钮可以调节音量大小，电梯上的楼层按钮可以选择所需的楼层。
除了上述应用之外，按钮还常用于一些特殊场景。
例如，紧急停机按钮是一种具有保护功能的按钮，一旦发生紧急情况，只需按下按钮即可立即停止设备的运行。
此外，按钮还常用于游戏手柄、遥控器等设备中，用于触发不同的操作。
四、按钮的分类根据按钮的工作原理和结构，按钮可以分为机械按钮、触摸按钮和电容按钮等几种类型。
1. 机械按钮：机械按钮是最常见的按钮类型，其按键需要通过物理力量来触发开关动作。
机械按钮具有结构简单、稳定可靠的特点，适用于各种环境。
2. 触摸按钮：触摸按钮通过电容传感技术实现按键的触发，无需物理按压，只需轻触按钮表面即可实现开关动作。

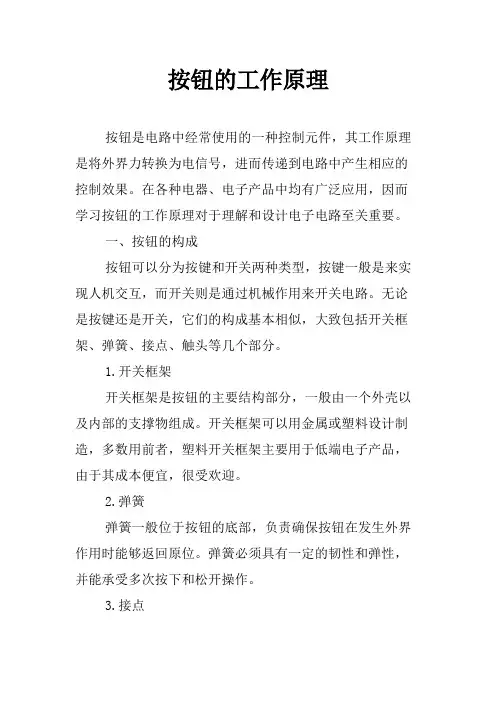

按钮的工作原理
按钮的工作原理按钮是电路中经常使用的一种控制元件，其工作原理是将外界力转换为电信号，进而传递到电路中产生相应的控制效果。
在各种电器、电子产品中均有广泛应用，因而学习按钮的工作原理对于理解和设计电子电路至关重要。
一、按钮的构成按钮可以分为按键和开关两种类型，按键一般是来实现人机交互，而开关则是通过机械作用来开关电路。
无论是按键还是开关，它们的构成基本相似，大致包括开关框架、弹簧、接点、触头等几个部分。
1.开关框架开关框架是按钮的主要结构部分，一般由一个外壳以及内部的支撑物组成。
开关框架可以用金属或塑料设计制造，多数用前者，塑料开关框架主要用于低端电子产品，由于其成本便宜，很受欢迎。
2.弹簧弹簧一般位于按钮的底部，负责确保按钮在发生外界作用时能够返回原位。
弹簧必须具有一定的韧性和弹性，并能承受多次按下和松开操作。
3.接点接点是按钮的核心部分，与之配套的触头通常由铜或银等材料制成，可实现电路高速运行及连续开关。
一般来说，按钮的外观精度越高，接点也就越精确。
二、按钮的工作原理按钮的工作原理可以分为两个过程：按下和松开。
按钮按下的过程是通过外界力量对按钮上的机械零件产生作用，使接点在短时间内紧密连接，从而产生一个电导通道，这个时候电路中的电流就能够流在通道的内部。
这个通道在松开按钮后又会解除，使得接点分离，产生一个中断的电流通路，从而导致电路中的设备停止工作。
从电阻计的角度来看，按钮的工作原理是使电阻值变化。
按下按钮引起接点受外力作用而形成导通，相当于引入低电阻，电路阻值则变大；松开按钮，则电路阻值变回原来的值。
由此可以推断出按钮的导通状态数值关系，就是按钮按下时阻值变小，松开时恢复原样。
三、按钮的应用按钮是电路中非常基础的元件，被广泛应用于各种电器、电子产品中。
它可以作为触发器，在电路中发挥控制作用。
在电气、通讯、航空航天、计算机、医疗设备等领域，按钮的应用范围越来越广泛。
比如手提钞票计数器中的清零按钮、豆浆机的启动按钮、电子打印机的打印按钮等等。
按钮开关的结构
按钮开关的结构
按钮开关的结构：由按钮帽、复位弹簧、固定触点、可动触点、外壳和支柱连杆等组成。
常开触头（动合触头）：是指原始状态时（电器未受外力或线圈未通电），固定触点与可动触点处于分开状态的触头。
常闭触头（动断触头）：是指原始状态时（电器未受外力或线圈未通电），固定触点与可动触点处于闭合状态的触头。
常开(动合)按钮开关，未按下时，触头是断开的，按下时触头闭合接通；当松开后，按钮开关在复位弹簧的作用下复位断开。
在控制电路中，常开按钮常用来启动电动机，也称启动按钮。
常闭(动断)按钮开关与常开按钮开关相反，末按下时，触头是闭合的，按下时触头断开；当手松开后，按钮开关在复位弹簧的作用下复位闭合。
常闭按钮常用于控制电动机停车，也称停车按钮。
复合按钮开关：将常开与常闭按钮开关组合为一体的按钮开关，即具有常闭触头和常开触头。
未按下时，常闭触头是闭合的，常开触头是断开的。
按下按钮时，常闭触头首先断开，常开触头后闭合；当松开后，按钮开关在复位弹簧的作用下，首先将常开触头断开，继而将常闭触头闭合。
复合按钮用于联锁控制电路中。
按钮开关外观
按钮开关结构示意图按钮开关符号复合按钮动作状态
1。
微动开关的工作原理
微动开关的工作原理微动开关，也被称为按钮开关或轻触开关，是一种常见的电子元件，常用于电子设备中的开关控制电路。
它的工作原理基于机械结构和电气原理，通过人工作用力使开关触头接触或脱离触点，从而控制电路的通断。
微动开关的内部结构通常由触头、触点、弹簧和外壳组成。
触头是一个金属片或铜片，具有弹性，能够在受力后恢复原状。
触点则是一个金属接点，通常由银合金制成，具有良好的导电性能。
弹簧则起到连接触头和触点的作用，使其能够相对运动。
外壳则起到保护内部结构和固定开关的作用。
当没有外力作用于微动开关时，触头和触点之间处于断开状态。
当外力作用于微动开关上的按钮，使其被按下时，触头受到力的作用向下运动，与触点接触，从而使电路通断。
当外力释放后，触头由于弹簧的作用力恢复到原位，与触点脱离接触，电路再次断开。
微动开关的工作原理基于电气原理，当触头与触点接触时，电流可以通过触点流动，从而使电路闭合。
触点由于采用了导电性能良好的银合金材料制成，能够保持电流的通畅。
当触点脱离接触时，电流无法通过触点流动，电路则处于断开状态。
微动开关的工作原理可以用以下步骤来概括：1. 无外力作用时，触头和触点之间处于断开状态，电路断开。
2. 外力作用于微动开关上的按钮，使其被按下。
3. 触头受到力的作用向下运动，与触点接触，电路闭合。
4. 外力释放后，触头由于弹簧的作用力恢复到原位，与触点脱离接触，电路再次断开。
微动开关的工作原理简单而可靠，广泛应用于各种电子设备中，如手机、电脑、家用电器等。
它的设计紧凑，使用方便，具有较长的寿命和良好的可靠性。
在电路控制方面起到了重要的作用，使得人们能够方便地操作电子设备，实现各种功能。
微动开关是一种基于机械结构和电气原理的开关元件，通过人工作用力使开关触头接触或脱离触点，从而控制电路的通断。
它的工作原理简单可靠，广泛应用于各种电子设备中，为人们提供了便捷的操作方式。
通过了解微动开关的工作原理，我们能够更好地理解和应用这一电子元件。
按键开关结构
按键开关结构按键开关是一种常见的电子元件，广泛应用于各种电子产品以完成开关功能。
按键开关结构多样，常见的包括推按钮开关、切换开关、拨动开关等。
本文将介绍按键开关的结构和原理，以及其在电子产品中的应用。
一、按键开关的结构按键开关的结构可以简单分为以下几个部分：开关体、齿轮、弹簧、触点等。
1. 开关体：开关体是按键开关的外壳，通常由塑料或金属材料制成。
开关体具有孔槽等结构，用于安装其他零部件。
2. 齿轮：齿轮是按键开关的核心组成部分，也是控制开关动作的关键。
齿轮可以使按键在被按下和弹起的过程中实现连续动作。
齿轮通常由塑料或金属材料制成。
3. 弹簧：弹簧是按键开关中的重要零部件，用于提供按键的回弹力。
弹簧通常由弹性材料制成，具有一定的弹性和稳定性。
4. 触点：触点是按键开关的关键部分，也是实现开关通断功能的重要组成部分。
按键开关通常包含两个触点，分别为常闭触点和常开触点。
当按键被按下时，触点闭合实现通断。
二、按键开关的原理按键开关的原理是通过按键的压力或动作来改变触点状态，从而实现电流的通断控制。
当按键被按下时，触点闭合，电流可以通过；当按键弹起时，触点断开，电流不再通过。
按键开关通常使用弹簧提供回弹力，使按键能够自动弹起。
同时，按键开关还可以利用齿轮等结构设计实现连续动作，例如长按功能、多段切换功能等。
三、按键开关的应用按键开关广泛应用于各种电子产品中，如手机、电脑、遥控器、家电等。
下面分别介绍几种常见的按键开关应用：1. 手机：手机上常见的按键开关有电源键、音量键等。
通过按下不同的按键，可以实现手机的开关、静音、调节音量等功能。
2. 电脑：电脑键盘是一个重要的按键开关应用。
通过键盘上的按键，可以输入字符、控制光标移动、实现快捷操作等功能。
3. 遥控器：遥控器上的按键开关用于控制电视、空调、音响等家电设备。
通过遥控器上的按键，可以实现开关机、频道切换、音量调节等操作。
4. 家电：家电中常见的按键开关包括空调遥控面板、洗衣机按钮面板等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
按钮开关的结构
在开始文章前，先说个故事。
相比大家小时候都用过圆珠笔，也肯定试过按一下就出来按一下就进去。
不知道大家有没有想过这是为什么，或者自己动手将圆珠笔拆开一探究竟。
其实是结构的设置，本文所探讨的是和圆珠笔相似的按钮开关的组成，来指导其中的奥秘！
按钮开关的结构：由按钮帽、复位弹簧、固定触点、可动触点、外壳和支柱连杆等组成。
主要分类如下
1.常开触头（动合触头）：是指原始状态时（电器未受外力或线圈未通电），固定触点与可动触点处于分开状态的触头。
2.常闭触头（动断触头）：是指原始状态时（电器未受外力或线圈未通电），固定触点与可动触点处于闭合状态的触头。
3.常开(动合)按钮开关，未按下时，触头是断开的，按下时触头闭合接通；当松开后，按钮开关在复位弹簧的作用下复位断开。
在控制电路中，常开按钮常用来启动电动机，也称启动按钮。
4.常闭(动断)按钮开关与常开按钮开关相反，末按下时，触头是闭合的，按下时触头断开；当手松开后，按钮开关在复位弹簧的作用下复位闭合。
常闭按钮常用于控制电动机停车，也称自复位按钮。
5.复合按钮开关：将常开与常闭按钮开关组合为一体的按钮开关，即具有常闭触头和常开触头。
未按下时，常闭触头是闭合的，常开触头是断开的。
按下按钮时，常闭触头首先断开，常开触头后闭合，可认为是自锁型按钮；当松开后，按钮开关在复位弹簧的作用下，首先将常开触头断开，继而将常闭触头闭合。
复合按钮用于联锁控制电路中。
P.S 图片中出现的SB为按钮开关的英文缩写（一般也做push button）按钮详细结构如下：
按钮开关结构示意图
按钮开关符号
复合按钮动作状态
当然这只是最普通的按钮开关（也称平钮）的结构示意图，至于更复杂的带灯按钮，急停按钮开关等，是在此基础上进行的改造与处理，当然其本质还是触点的接通与闭合。
