永大电梯日常维修实用经验
永大电梯调试

永大日立电梯调试资料(内部资料)第一章、调试作业顺序调试作业步骤第二章、调试说明一、基准电压的调整1、测量MPU板上MUJ1点调节OCA使电压为5.0±0.05ⅴ2、测量BDC板上TESTUV1、4点调节HUVA使电压为8.0±0.05ⅴ3、测量BDC板上TESTOB1、5点调节OVBRA使电压为8.0±0.05ⅴ二、慢车运转的调整1、人为使轿门开关GS闭合。
2、门机电阻箱内15A断开,25A短接。
(SDC上MIC22及MIC34(FML)不要拔掉)3、FIO板上13号插件的1、2号线短接。
4、操纵箱的[灯]、[点检灯]开关转换于[入]状态。
5、轿内操纵箱的[平常转换于保守],即可以在轿箱内操作慢车运转的状态。
6、电梯检修向上、向下点动运行。
三、阶高测定1、先用检修开至上、下限位两开关动作时,确认轿箱超出平层50mm以外。
2、检修下行直到下限位动作的位置,保守开关处于正常,点检灯处于专用。
3、资料检索器上操作MODE 11 SET,持续押住START键,直到电梯开始上行运转为止。
4、到达最上层后,确认50B断开。
此时将MPU的DIP SW1转换为ON,再等到50B灯亮之后,将DIP SW1转换OFF。
5、阶高测定完后,按MODE RESET复位。
6、最后做一次故障清除。
四、启动舒适感的调整1、60m/mín 15人乘以下使用WD20%的启动补偿调整方法a:先将轿厢下设有20%和110%的微动开关调整精确。
b:载重20%以下,再拨DIP SW1 ON。
用资料检索器输入MODE 33 SET调整启动时的飞出、反转状态。
飞出61B0、61B1调大向上运转补偿调整反转61B0、61B1调小飞出61B2、61B3调小向下运转补偿调整反转61B2、61B3调大例:20%以下下行启动反转补偿调整MODE 33 SET61B2 SETDIP SW切ON**SET(**为修改之值)61B3 SET**SET(**为修改之值)DIP SW1切OFFMODE RESET注:后面的调整跟范例一样,只是地址码有变化c:20%以上上、下行启动补偿调整:载重20%以上,再将DIP SW1拨ON。
永大日立NTVF电梯出现21后的处理

永大日立NTVF电梯出现21后的处理
摘要:永大日立NTVF电梯出现21后的处理。
想必修过永大电梯的都碰到过,出现21(过流)不要急于清除故障,防止因模块短路后再次运行产生爆炸。
要先测量模块有无击穿,测量方法:黑表笔接整流输出的N端,红表笔接U.V.W任一一端。
不能有电压,然后红表笔接整流输出的P端。
黑表笔接UVW任意一端,不能有电压。
等同整流电压的说明内部有IGBT管击穿。
这是在不拆除电机接线的情况下测量。
如果拆除电机接线要依次测量UVW端,因为电机是星形接法在内部形成回路,所以只测量一次就可以,。
出现过流后,这也是模块即将要坏的一个信号。
清除制动电阻的灰尘,清除散热片的灰尘,检查散热风扇。
如果不是内部短路在合闸也没有人身危险,只不过再保护一次。
此检查方法也可以测量其他的变频器。
(根据主回路电路图)。
永大电梯调试

永大日立电梯调试资料(内部资料)第一章、调试作业顺序调试作业步骤第二章、调试说明一、基准电压的调整1、测量MPU板上MUJ1点调节OCA使电压为5.0±0.05ⅴ2、测量BDC板上TESTUV1、4点调节HUVA使电压为8.0±0.05ⅴ3、测量BDC板上TESTOB1、5点调节OVBRA使电压为8.0±0.05ⅴ二、慢车运转的调整1、人为使轿门开关GS闭合。
2、门机电阻箱内15A断开,25A短接。
(SDC上MIC22及MIC34(FML)不要拔掉)3、FIO板上13号插件的1、2号线短接。
4、操纵箱的[灯]、[点检灯]开关转换于[入]状态。
5、轿内操纵箱的[平常转换于保守],即可以在轿箱内操作慢车运转的状态。
6、电梯检修向上、向下点动运行。
三、阶高测定1、先用检修开至上、下限位两开关动作时,确认轿箱超出平层50mm以外。
2、检修下行直到下限位动作的位置,保守开关处于正常,点检灯处于专用。
3、资料检索器上操作MODE 11 SET,持续押住START键,直到电梯开始上行运转为止。
4、到达最上层后,确认50B断开。
此时将MPU的DIP SW1转换为ON,再等到50B灯亮之后,将DIP SW1转换OFF。
5、阶高测定完后,按MODE RESET复位。
6、最后做一次故障清除。
四、启动舒适感的调整1、60m/mín 15人乘以下使用WD20%的启动补偿调整方法a:先将轿厢下设有20%和110%的微动开关调整精确。
b:载重20%以下,再拨DIP SW1 ON。
用资料检索器输入MODE 33 SET调整启动时的飞出、反转状态。
飞出61B0、61B1调大向上运转补偿调整反转61B0、61B1调小飞出61B2、61B3调小向下运转补偿调整反转61B2、61B3调大例:20%以下下行启动反转补偿调整MODE 33 SET61B2 SETDIP SW切ON**SET(**为修改之值)61B3 SET**SET(**为修改之值)DIP SW1切OFFMODE RESET注:后面的调整跟范例一样,只是地址码有变化c:20%以上上、下行启动补偿调整:载重20%以上,再将DIP SW1拨ON。
电梯维修操作及规范

电梯维修操作及规范
电梯作为现代城市生活的重要组成部分,其正常运行关系到人们的生命财产安全。
为了保障电梯正常工作,电梯的日常维护以及定期维修工作十分重要。
本文将对电梯维修操作及规范进行讲解。
日常维护
首先,对于电梯的日常维护,应该做到以下几点:
- 检查电梯是否有异响、异常震动或其他不正常情况;
- 检查电梯的开关门是否正常;
- 检查电梯内部灯光是否正常;
- 检查电梯所在的电梯井道是否有异味;
- 定期清洁电梯内部并保持其整洁舒适。
上述工作应由专业的电梯维护人员进行,日常维护可以有效提高电梯工作的正常程度,减少突发故障的发生。
维修操作
当电梯发生故障时,需要进行维修操作。
在维修操作时,应该注意以下几点:
- 确保停电和断电使电梯与外部环境隔离,确保维修人员的安全;
- 在进行电梯故障检修前,应对电梯查勘、会审,了解电梯故障出现的部位和原因,制定出目标清晰的维修方案;
- 在维修过程中,应使用专业的工具和设备操作,严格按照维修方案执行。
规范
电梯维护和维修需要遵守相应规范,以下是电梯维护和维修的常用规范:
- GB7588《电梯安全规范》
- GB-2011《电梯维修规范》
- GB/T 《电梯维修质量验收标准》
以上规范主要包括了电梯的安全措施、维护管理、故障排除、维修验收等方面,实施这些规范可以保障电梯维护和维修过程的顺利进行以及机械装置的正常工作。
电梯从建造、使用到维护都需要专业人员的负责与管理,通过严格的维护和规范,保证电梯正常工作,从而保障人们的生命财产安全。

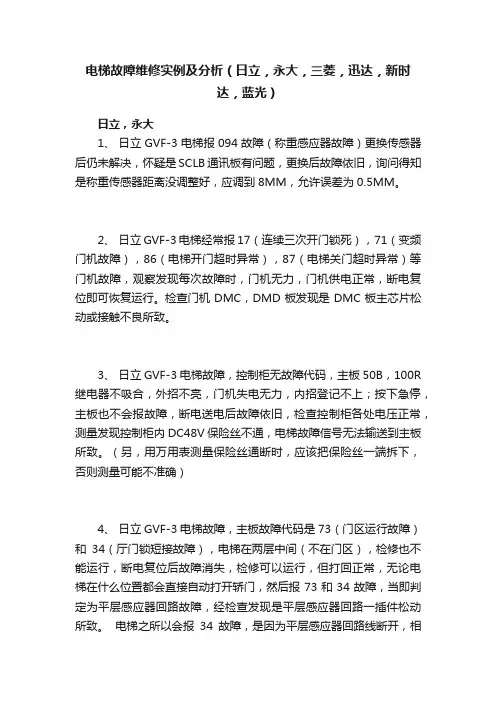

电梯故障维修实例及分析(日立,永大,三菱,迅达,新时达,蓝光)

电梯故障维修实例及分析(日立,永大,三菱,迅达,新时达,蓝光)日立,永大1、日立GVF-3电梯报094故障(称重感应器故障)更换传感器后仍未解决,怀疑是SCLB通讯板有问题,更换后故障依旧,询问得知是称重传感器距离没调整好,应调到8MM,允许误差为0.5MM。
2、日立GVF-3电梯经常报17(连续三次开门锁死),71(变频门机故障),86(电梯开门超时异常),87(电梯关门超时异常)等门机故障,观察发现每次故障时,门机无力,门机供电正常,断电复位即可恢复运行。
检查门机DMC,DMD板发现是DMC板主芯片松动或接触不良所致。
3、日立GVF-3电梯故障,控制柜无故障代码,主板50B,100R 继电器不吸合,外招不亮,门机失电无力,内招登记不上;按下急停,主板也不会报故障,断电送电后故障依旧,检查控制柜各处电压正常,测量发现控制柜内DC48V保险丝不通,电梯故障信号无法输送到主板所致。
(另,用万用表测量保险丝通断时,应该把保险丝一端拆下,否则测量可能不准确)4、日立GVF-3电梯故障,主板故障代码是73(门区运行故障)和34(厅门锁短接故障),电梯在两层中间(不在门区),检修也不能运行,断电复位后故障消失,检修可以运行,但打回正常,无论电梯在什么位置都会直接自动打开轿门,然后报73和34故障,当即判定为平层感应器回路故障,经检查发现是平层感应器回路一插件松动所致。
电梯之所以会报34故障,是因为平层感应器回路线断开,相当于平层感应器一直处于动作状态,主板认为电梯已在平层,发出开门指令,轿门打开,而厅门却未打开。
电梯粉丝圈5、日立GVF-3电梯,18层18站,电梯故障停在5层,关门,外招显示正常,按外招按钮灯不亮也登记不上指令,主板各指示灯显示正常,无故障代码,断电送电后故障依然,约1分钟后RYBD板才发出开门指令(正常送电后3秒左右会发出开门指令),且DMC板(门机控制板)收到开门指令,但仍不能开门,怀疑是DMD板(门机驱动板)故障,更换后故障依然,怀疑是门机坏掉,断掉门机电源,手动将门拉开后,再送电电梯可以正常关门,说明门机未坏掉,此处查不出故障原因;考虑到电梯所有指令最初都由主板发出,认为主板上有问题,把主板上的SCL插件(外招总线)拔下后重新插上,电梯即恢复正常。

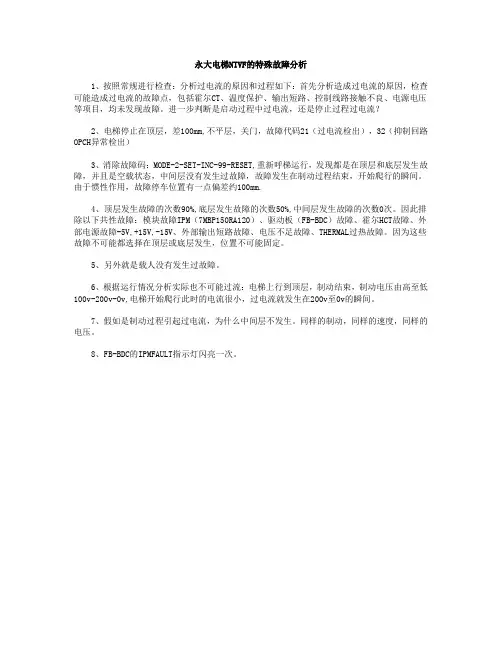

永大电梯NTVF的特殊故障分析

永大电梯NTVF的特殊故障分析
1、按照常规进行检查:分析过电流的原因和过程如下:首先分析造成过电流的原因,检查可能造成过电流的故障点,包括霍尔CT、温度保护、输出短路、控制线路接触不良、电源电压等项目,均未发现故障。
进一步判断是启动过程中过电流,还是停止过程过电流?
2、电梯停止在顶层,差100mm,不平层,关门,故障代码21(过电流检出),32(抑制回路OPCH异常检出)
3、消除故障码:MODE-2-SET-INC-99-RESET,重新呼梯运行,发现都是在顶层和底层发生故障,并且是空载状态,中间层没有发生过故障,故障发生在制动过程结束,开始爬行的瞬间。
由于惯性作用,故障停车位置有一点偏差约100mm.
4、顶层发生故障的次数90%,底层发生故障的次数50%,中间层发生故障的次数0次。
因此排除以下共性故障:模块故障IPM(7MBP150RA120)、驱动板(FB-BDC)故障、霍尔HCT故障、外部电源故障-5V,+15V,-15V、外部输出短路故障、电压不足故障、THERMAL过热故障。
因为这些故障不可能都选择在顶层或底层发生,位置不可能固定。
5、另外就是载人没有发生过故障。
6、根据运行情况分析实际也不可能过流:电梯上行到顶层,制动结束,制动电压由高至低100v-200v-0v,电梯开始爬行此时的电流很小,过电流就发生在200v至0v的瞬间。
7、假如是制动过程引起过电流,为什么中间层不发生。
同样的制动,同样的速度,同样的电压。
8、FB-BDC的IPMFAULT指示灯闪亮一次。
上海永大电梯故障演示教学

上海永大电梯故障一.查阅故障履历的方法操作模式:MODE - 2 - SET用法: 1.按 INC 钮使故障资料由 01 读取直到 99 後,RESET 钮直至正常显示才放手,故障记录清除2.可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET,故障资料会自动由 01 显示至 74, 但显示的时间颇长。
(每个数相间约3秒)3.清除故障记录之前,先记下由 01 到 99 的数据作为参考。
有些故障记录是不能直接清除,(处理了故障成因后),可开关电源开关一次,再 MODE - 2 - SET 清除即可重置: RESET二.故障码等级一览表RANK 机能区分处理内容A 走行停止(非常停止)再起动不能 A1 机能停止(50B,10T,CUT)A2 再超动停止(10T,CUT)B 走行停止(非常停止)再起动不能 B1 停止后3秒可SAFFTY DRIVEB2 低速运转可能C 最近阶停止再起动不能 C1 机能停止(50B CUT)C2 再起动停止(10T CUT)D 群管理运转切离 D 电梯单独运转E 不影响运转 E LED三.故障码解析表(点击番号可链接详细分析说明)番号内容表示番号内容表示TCD 10 50B ON故障 TCD 11 10T ON故障TCD 12 15B ON 故障 TCD 13 SDC 运转异常TCD 14 从MICON当机 TCD 15 SDA 当机TCD 16 主从并列通信异常 TCD 17 SDA,SDC串列通信异常TCD 18 50BC 故障 OR E.STOP TCD 19 99G 故障TCD 20 双重入力 BUFFER故障 TCD 21 过电流检出(IPM FAULT)TCD 22 过电压检出 TCD 23 SDC 保守开关异常TCD 24 SUB D_RAM ERROR TCD 25 SUB E2PROM ERRORTCD 26 DSP CHECK SUM ERROR TCD 27 RETRY 多发检出TCD 28 P15V 电压异常 TCD 29 MPU E2PROM ERRORTCD 30 MPU NVSRAM ERROR TCD 31 DSP D_RAM ERRORTCD 32 抑制回路异常检出 TCD 33 BDCC 电压异常TCD 34 不足电压检出 TCD 35 40G,40D ON 故障TCD 36 SDC 操作模式错误 TCD 37 逆运转检出TCD 38 DSP 当机检出 TCD 39 100R ON/OFF 故障TCD 40 ROTARY ENCODER 故障 TCD 41 低速 OVER SPEEDTCD 42 50B OFF 故障 TCD 43 SPD 回路故障TCD 44 -- TCD 45 --TCD 46 -- TCD 47 --TCD 48 -- TCD 49 --TCD 50 高速 OVER SPEED TCD 51 速度偏差检知(125%)TCD 52 10T OFF故障 TCD 53 15B OFF故障TCD 54 -- TCD 55 --TCD 56 -- TCD 57 --TCD 58 DLAN 当机 TCD 59 楼高>9米,无诱导板检出TCD 60 阶高TABLE SUM ERROR TCD 61 --TCD 62 同期位置异常 TCD 63 SDS ON 故障TCD 64 SD 速度异常 TCD 65 运行中40D异常OFFTCD 66 运行中40G异常OFF TCD 67 平层关门时40D或40G未ON TCD 68 SDA 当机八次检出 TCD 69 SDA RAM ERRORTCD 70 共用 RAM ERROR TCD 71 主 MICON当机检出TCD 72 从 MICON当机八次检出 TCD 73 RM POSI OFF 故障TCD 74 救出运转多发 TCD 75 POWER MODULE过热TCD 76 微速运转时间异常 TCD 77 门机马达过热TCD 78 -- TCD 79 --TCD 80 DUPLEX通讯异常 TCD 81 EP POSI OPEN 故障TCD 82 EP POSI 短路故障 TCD 83 --TCD 84 OLS ON故障 TCD 85 CLS ON 故障TCD 86 开门动作不正常检知 TCD 87 关门动作不正常检知TCD 88 停电检知 TCD 89 --TCD 90 -- TCD 91 DZ POSI开路故障TCD 92 DZ POSI短路故障 TCD 93 --TCD 94 -- TCD 95 最终故障目的阶TCD 96 最终故障电梯位置 TCD 97 电梯故障最终速度TCD 98 救出运转总回数 TCD 99 最终之主TCD。
永大电梯门机调试资料

永大电梯门机调试资料1. 概述本文将详细介绍永大电梯门机调试资料,包括调试原理、调试步骤、常见问题解决方法等内容。
内容分为以下几个部分:•调试原理•调试步骤•常见问题解决方法2. 调试原理永大电梯门机调试是指对电梯门机的各项功能进行测试和调整,以确保其正常运行。
调试原理主要包括以下几个方面:1.电气部分调试:包括电源输入、开关量输入输出、信号接口等的测试和调整。
2.电机部分调试:包括电机启动、运行、制动等功能的测试和调整。
3.机械部分调试:包括门锁、滑行导轨、滚轮等机械部件的测试和调整。
4.安全装置调试:包括门区检测、安全触板、紧急停车等安全装置的测试和调整。
3. 调试步骤永大电梯门机调试的步骤如下:3.1 准备工作在开始调试之前,需要进行一些准备工作,包括:1.确认调试环境安全,排除任何潜在的危险。
2.准备好所需的调试工具和设备,包括电压表、电流表、测试线等。
3.根据电梯门机的技术要求,对相关参数进行设置。
3.2 电气部分调试3.2.1 电源输入测试1.检查电源连接是否正常,确保电源线连接牢固。
2.使用电压表测试各项电源输入的电压是否符合要求。
3.2.2 开关量输入输出测试1.使用测试线连接各个开关量输入和输出接口。
2.分别测试每个开关量输入和输出的信号是否正常。
3.2.3 信号接口测试1.分别连接各种信号接口,如平层信号、门区检测信号等。
2.使用测试线测试每个信号接口的信号是否正常。
3.3 电机部分调试3.3.1 电机启动测试1.对电机的起动控制进行测试,确保电机能够正常启动。
2.测试电机启动后是否能够保持稳定运行。
3.3.2 电机制动测试1.对电机的制动控制进行测试,确保电机制动可靠。
2.测试电机制动后是否能够迅速停止运行。
3.4 机械部分调试3.4.1 门锁测试1.测试门锁的自锁功能,确保门锁能够牢固地锁定。
2.测试门锁的解锁功能,确保门锁能够正常解锁。
3.4.2 滑行导轨测试1.检查滑行导轨的安装是否稳固。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
LSD-5--LSD-6 下减1
LSD-7--LSU-8 下减2
Y1-13--Y2-2 厅⻔
HDR-1--HDR-2 轿⻔ 1.安全继电器50B控制回路
电源+48VP48→限速器开关GRS常闭点→上极限开关FLS(U)→下极限开关FLS(D)→轿厢断绳开 关PWS→轿厢缓冲器开关→配重缓冲器开关→轿厢急停开关E.STOP→安全窗开关MHS→安全钳歼 关SCS→控制柜急停开关E.STOP→安全继电器线圈50B→电源48V负端GD48。同时徽机MPU的输 入逻辑运算提供部分安全条 件。
2.大厅⻔锁继电器40D控制回路
电源+48VP48→一层⻔锁开关DS→二层⻔锁开关DS→n层⻔锁开关DS→底坑开关PIT SW→⻔ 锁继电器线圈40D→电源负端GD48。
3.轿⻔锁继电器40G控制回路
电源+48VP48→熔断器P48→轿⻔锁开关GS→轿⻔锁开关GS→⻔锁继电器线圈40G→电源负端 GD48。为微机提供运行安全信号。
永大电梯日常维修实用经验
GOV-1--GOV2 限速器开关
Y1-8--Y1-7--Y1-9安全钳开关.安全窗. 轿顶急停.轿内急停 LSU-1--LSU2 上极限
LSD-2--LSD-1 下极限.对重缓冲器. 涨绳轮.底坑急停 LSU-3--LSU-4 上限位
LSD-4--LSD-3 下限位
LSU-5--LSU-6 上减1
4.轿厢平层检测信号
电源+48VP48→熔断器P48→平层开关FML→微机输入缓冲器MXFML及SXFML→电源负端 GD48,为微机提供轿厢平层位置信号,作为电梯停⻋信号。
5.电梯主控制回路
电源AC100V 一端Al00→安全继电器常开触点50B→大厅⻔锁继电器常开点40D1和并联的再平 层继电器100R4常开点→主接触器10T线包和抱闸接触器线包15B→受微机输出端MZ10T及S215B分 别控制的固态继电器SSR(U8)及SSR(U9)→电源AC100V另一端Bl00。必须满足各种条件下,微机才 可发出接通或断开运行信号。
10.微机检测电梯运行状态原理
电梯运行中,微机必须时刻识别和记录各种运行状态,主接触器辅触点10T2、抱闸接触器辅触 点15B1、安全继电器触点5082、大厅⻔锁继电器触点40D3及40D4、再平层继电器触点100R1及 100R2、轿⻔锁继电器触点40G2及40G3、再生放电驱动BDC触点等信号均输入到微机输入缓冲 器,作为微机识别电梯运行状态的依据。
8.电梯定位运行控制
电梯定位运行是通过定位向下第一减速开关SDSID、向下第二减速开关SDS2D、向上第一减速 开关SDSIU、向上第二减速开关SDS2U的信号输入微机缓冲器,而后由微机输出端控制电梯定位运 行。
9.电梯运行次数记录
电源DC+22VP22→计次器线圈COUNT→微机输出缓冲器输出端S215B→电源负端GD22。只要 电梯运行一次,抱闸接触器15B便动作一次,微机控制计次器计运行次数一次。
6.电梯抱闸回路
电源DC+110VP110→抱闸接触器主触点1581→抱闸接触器主触点15B2→抱闸限流电阻 BSR1→BSR1→BSRl→抱闸线包MG.BR→抱闸接触器主触点1583→电源DC+10V负端Nll0。
BDR为抱闸线包的分流电阻,MGBC为消噪电容。
7.抱闸电源电路
由变压器TR1次级输出的AC120伏经整流器变为DC110V,PLL0为电源正端,Nll0为电源负端。
