箱涵顶进方案
箱涵顶进施工技术
一、箱涵顶进准备工作（一）作业条件（1）现场具备“三通一平”，满足施工方案设计要求。
（2）完成线路加固工作和既有线路监测的测点布置。
（3）完成作业范围内地上构筑物、地下管线调查，并进行改移或保护。
（4）工程降水达到设计要求二、工艺流程与施工技术要点（一）工艺流程现场调查→工程降水→工作坑开挖→后背制作→滑板制作→铺设润滑隔离层→箱涵制作→顶进设备安装→既有线加固→箱涵试顶进→吃土顶进→监控量测→箱体就位→拆除加固设施→拆除后背及顶进设备→工作坑恢复。
（二）箱涵顶进前检查工作（1）箱涵主体结构混凝土强度达到设计强度，防水层及保护层完成。
（2）地下水位已降至基底下500mm以下，并宜避开雨期施工，雨期施工必须做好防洪及防雨排水工作。
（3）后背施工、线路加固；顶进设备及施工机具。
（4）顶进设备液压系统安装及预顶试验。
（5）工作坑内与顶进无关人员、材料、物品及设施撤出现场。
（三）箱涵顶进启动（1）启动时，现场必须有主管施工技术人员专人统一指挥。
（2）液压千斤顶顶紧（0.1倍结构自重）后，应暂停加压，检查顶进设备、后背和各部位，无异常时可分级加压试顶。
（3）当顶力达到0.8倍结构自重箱涵未启动时，应立即停止顶进，采取措施解决后方可重新加压顶进。
（4）箱涵启动后，应立即检查后背、工作坑周围土体稳定情况，无异常后方可继续顶进。
（四）顶进挖土（1）可采取人工挖土或机械挖土。
每次开挖进尺0.4～0.8m。
挖土作业应三班连续，不得间断。
（2）两侧应欠挖50mm，钢刃脚切土顶进。
（3）列车通过时严禁继续挖土，人员应撤离。
（五）顶进作业（1）每次顶进应检查液压系统、顶柱安装和后背变化情况等。
（2）挖运土方与顶进作业循环交替进行。
（3）桥涵身每前进一顶程，应观测轴线和高程，发现偏差及时纠正。
（六）监控与检查（1）每天定时观测箱涵底板上设置观测标钉的高程。
对中边墙应测定竖向弯曲。
（2）定期观测箱涵裂缝及开展情况。
顶进箱涵安全施工方案
建立安全责任制： 明确各岗位的安 全责任，确保安 全责任落实到人
安全培训与教育 ：对员工进行安 全培训，提高安 全意识和技能
安全检查与整改 ：定期进行安全 检查，发现问题 及时整改，确保 施工安全
安全责任制落实
明确安全 责任：确 定各岗位 的安全职 责和权限
制定安全 规章制度： 建立健全 的安全管 理制度和 操作规程
检查施工记录：确保施工过 程中的各项记录齐全、准确
检查施工环境：确保施工环 境符合环保要求
检查施工人员：确保施工人 员具备相应的资质和技能
验收合格标准
顶进箱涵的 尺寸、位置、 标高符合设
计要求
箱涵结构完 整，无裂缝、 变形、渗漏 等质量问题
箱涵与地基、 土壤之间的 连接牢固， 无松动、滑
移等现象
箱涵内部的 排水设施、 通风设施等 设备齐全、 完好，能够
培训教育： 对员工进 行安全知 识和技能 的培训和 教育
监督检查： 定期对施 工现场进 行安全检 查和隐患 排查
奖惩制度： 对安全表 现优秀的 员工进行 奖励，对 违反安全 规定的员 工进行处 罚
应急救援： 建立应急 救援预案， 确保在发 生安全事 故时能够 迅速响应 和处理
安全考核与奖惩机制
考核标准：根据员工在施工过程中的表现和行为进行评分 奖惩措施：根据考核结果，对表现优秀的员工进行奖励，对表现不佳的员工进行处罚 考核周期：定期进行安全考核，确保员工始终保持良好的安全行为 奖惩公示：对考核结果和奖惩措施进行公示，以示公正和透明
应急演练与培训
定期组织应急 演练，提高员 工应对突发事
件的能力
培训员工掌握 应急救援技能， 确保在紧急情 况下能够迅速 采取有效措施
建立应急预案， 明确各部门职 责，确保快速
穿越省道箱涵顶进施工方案
穿越省道箱涵顶进施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN一、编制依据(1)南水北调受水区供水配套工程施工…标《招标文件》；(2)南水北调受水区供水配套工程施工…标《投标文件》；(3)已批复的…标《施工组织设计》；(4)穿越S219省道顶管工程施工图纸：(5)现场实际地形条件。
二、工程概况1、工程概况…省南水北调受水区…供水配套工程施工…标段为35号口门输水干线，位于鹤壁市浚县境内，起点桩号K28+500，终点桩号K33+。
本标段管线下穿省道S219公路，为不影响公路正常交通，采用预制箱涵顶进施工方案，输水管道架设其中。
施工方案采用管棚箱涵顶进法。
预制箱涵采用钢筋砼结构，设置支墩架设PCCP输水管道。
箱涵断面外部尺寸*（宽*高），箱涵孔内断面净尺寸*（宽*高），内设倒角。
箱涵顶高程为，箱涵底高程为，箱涵顶距路面厚度为。
省道S219箱涵顶进长度55m，共设4节，节长，砼浇筑量774m3。
2、相关参数S219省道穿越处路面宽度为15m，与管道交叉角度为87°，穿越的省道运营桩号为61+680。
交叉地点位于…县…区秦禹庄村西北，管道埋深，管径为3m，管壁厚度，输水主管线的管内工作压力为 MPa。
3、地质概况1)地质概况位于…县禹庄西北，中心桩号为K29+。
勘察区地貌单元属黄卫冲积平原，地势平坦，地面高程～，路面宽约15m，施工场地开阔，交通便利。
场区地层结构为粘砂双层结构。
地层岩性主要为第四系全新统冲洪积层((alplQ41)细砂、低液限粉土、低液限粘土和((alplQ42)低液限粉土、低液限粘土。
2)工程水文地质条件场区地质结构为粘砂双层结构。
建基面位于第①层低液限粘土((alplQ42)、①-1、①-2层低液限粉土和②层(alpl Q42)低液限粘土中。
勘察期间地下水位高程为，位于管底面以下，不存在施工降排水问题。
地基承载力相对较低。
低液限粉土、低液限粘土工程分级为Il类土。
穿越省道箱涵顶进施工方案
穿越省道箱涵顶进施工方案一、前言省道箱涵顶进是指在建设或维护省道时，立交桥与箱涵之间的过渡部分，其施工方案涉及到施工安全、效率和质量等重要因素。
本文将就穿越省道箱涵顶进的施工方案进行探讨。
二、施工准备2.1 剖析设计图纸在进行施工前，需仔细剖析设计图纸，了解穿越省道箱涵顶进的具体要求，包括尺寸、坡度、材料、施工工艺等。
2.2 准备材料和设备根据设计要求，准备好所需的材料和设备，包括混凝土、钢筋、模板、振捣机等。
2.3 制定施工方案根据设计要求和现场实际情况，制定详细的施工方案，包括工序安排、人员分工、现场管理等。
三、施工步骤3.1 进场准备搭建施工现场围栏、设置施工标识，确保施工区域安全。
3.2 测量布线根据设计图纸，进行箱涵顶进位置的测量和布线，确定施工的具体范围。
3.3 挖掘箱涵顶进空间利用挖掘机等设备，在箱涵上方挖掘出顶进空间，注意保证挖掘的水平和垂直度。
3.4 安装模板支架根据设计要求，安装好顶进空间的模板支架，确保其稳固和垂直度。
3.5 浇筑混凝土在模板内部浇筑混凝土，同时用振捣机对混凝土进行振捣，确保混凝土的密实度和平整度。
3.6 拆除模板待混凝土充分凝固后，拆除模板，并进行表面修整、处理。
四、施工质量控制4.1 质量验收对穿越省道箱涵顶进的施工质量进行验收，包括混凝土的强度、平整度、坡度等方面。
4.2 安全监测施工期间需对施工现场进行安全监测，确保施工过程的安全性。
五、施工结束及验收5.1 清理整理施工结束后，对施工现场进行清理整理，恢复原状。
5.2 验收验收验收单位对穿越省道箱涵顶进的施工质量进行验收，确认无质量问题后方可结束。
六、结语通过本文的介绍，相信大家对穿越省道箱涵顶进的施工方案有了更清晰的认识。
在实际施工中，必须严格按照设计要求和施工方案执行，确保施工质量和安全性。
箱涵顶进施工方案

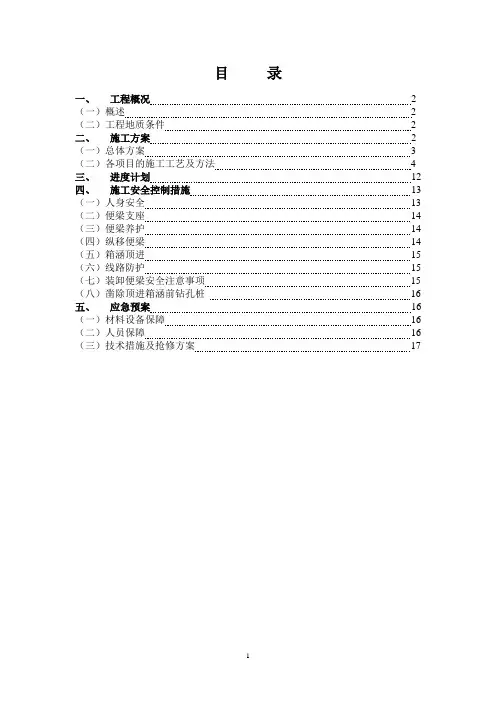

目录一、工程概况2（一）概述 2 （二）工程地质条件 2 二、施工方案2（一）总体方案 3 （二）各项目的施工工艺及方法 4三、进度计划12四、施工安全控制措施13（一）人身安全13 （二）便梁支座14 （三）便梁养护14 （四）纵移便梁14 （五）箱涵顶进15 （六）线路防护15 （七）装卸便梁安全注意事项15 （八）凿除顶进箱涵前钻孔桩16 五、应急预案16（一）材料设备保障16 （二）人员保障16 （三）技术措施及抢修方案17箱涵顶进施工方案一、工程概况（一）概述本工程位于京沪铁路下K1298+026.4处，与即有京沪铁路夹角15。
11’17”，该工程由四孔箱形框架桥和一孔套涵组成，组合形式为4x9.3m+4.55m并列组成，桥长69.87m，分三段施工（甲段顶进施工，长度为43.53m；乙段、丙段现浇施工，长度分别为18 m和8.3m），工作坑在铁路南侧，箱涵编号从南京向上海方向依次为甲1、甲2、甲3、甲4、甲t。
先顶进上海方向套涵，然后顶进甲4箱涵，再顶进甲1箱涵，最后顶进中间两孔甲2、甲3箱涵。
本工程共需5孔D24便梁和3孔D16便梁，施工区域内京沪铁路上、下行线间距为4.85m，铁路线路为直线段，满足便梁架设要求。
（二）工程地质条件1、地基土构成与特征根据设计文件提供的现场勘测资料，各土层自上而下描述如下：①层填土,杂色，松散。
层厚0.6～1.6m。
②层粘土,软～硬状，含铁锈斑点,层厚4.4～5.2m, σ0＝180KPa。
③层粉质粘土,褐黄～灰色，软塑状,中等压缩性, 层厚7.2～8.0m,σ0＝110KPa。
④1层粉土,灰绿～褐黄色，硬塑状,夹少量粉性土, 中等压缩性,σ0＝200KPa。
④夹层粉土, 褐黄～草黄色，饱和,稍～中密,夹粘性土,呈透镜体状,σ0＝100Kpa④2 层粘土, 褐灰～灰色，软塑状,夹少量粉性土,中等压缩性,厚度2.1～3.7m左右,σ0＝100KPa④3 层粘土, 暗绿～灰褐,软～硬塑状, 中等压缩性,σ0＝190KPa。
箱涵顶进施工方案设计
箱涵顶进施工方案一、箱涵顶进的施工流程箱涵顶进采用钢筋混凝土箱涵顶进工法施工地下通道，其原理是在基坑内滑板上预制箱涵，采用油压千斤顶顶推箱涵，将箱涵从地下穿越。
基坑围护及开挖→滑板制作→箱涵浇注→顶进后靠施工及千斤顶安装二、工作基坑施工2.1工作坑工作坑施工前先进行基坑围护和在地面面布置降水井，再进行基坑开挖。
工作坑、滑板、后背施工顺序如图1所示。
图1 工作坑、滑板、后背工艺流程图2.1坑底地基处理为提高坑底地基的承载力，需对地基处理。
对坑底土体松软的情况下，在内适当深度内换入层，可采用回填粗沙、晒水夯实或采用深层搅拌桩加固土体。
2.2工作坑开挖在基坑围护和坑底加固完成后再进行基坑开挖，基坑开挖必须放坡开挖土方，确保边坡的稳定。
土石方堆放要远离基坑，防止因基坑周围土体超载增大围护结构变形而影响施工安全。
同时，基坑在施工过程中必须做到挖好排水沟，将基坑内的水汇集至积水井后再用潜水泵抽排至基坑外。
2.3 滑板制作滑板为加锚梁的钢筋砼（C15）板，滑板厚20cm，锚梁横断面为50cm×50cm。
锚梁、滑板及后背梁同时浇注混凝土，连结成整体。
滑板靠铁路一侧延伸一段同标号、同厚度的混凝土过渡段。
滑板下铺10cm厚的碎石垫层，滑板上铺机油、滑石粉（3:7，厚3mm）作为润滑层，铺塑料底板作为隔离层。
滑板及工作坑详图3 滑板及工作坑平面图图4 滑板及工作坑1─1断面图底板的施工步骤为：1、修整、夯实基坑底，如坑底地基承载力不足，拟采取基底换填等加固措施；2、铺碎石垫层并压实；3、绑扎后背梁、锚梁、滑板钢筋及予埋钢板、导向墩；4、灌注混凝土；5、顶面干燥后，浇一层3mm厚的滑石粉浆（机油:滑石粉=3:7）6、铺塑料底板隔离层。
滑板顶面沿顶进方向做成1%的仰坡，滑板顶面平整度不大于5mm/2m。
2.4 后背修筑后背是在箱涵顶进中藉以抗衡顶进反力的临时构筑物，要有足够的强度、刚度和稳定性，充分利用地形地物，因地制宜的修建，达到安全可靠并便于拆除。
箱涵顶进施工技术方案
箱涵顶进施工技术方案顶进箱涵采用便梁、挖孔桩基础对既有线进行加固后架空的顶进方案；后背墙采用钢筋混凝土浇筑；预制涵体采用定型整体钢模，砼在拌合站搅拌，用吊车配合人工灌注入模。
顶进施工中，采用8根挖孔桩作支点，2根跨度为Lp—26米的工字型钢便梁作纵横梁，架空既有线进行顶进施工作业；挖孔桩及涵身顶进施工前需对施工地段的无缝线路进行应力放散（应力放散施工方案、申请计划，由义煤运输线工务段提供），施工期间需申请既有线慢行。
具体施工分四阶段施工及顶进施工前准备阶段、箱体预制阶段、顶进施工阶段和附属工程施工阶段。
（一）、顶进施工前准备阶段1、现场调查组织有关技术人员全面熟悉核对设计文件,充分了解设计意图,核对地形及地质资料，复核中线、高程及流水面标高。
组织重点调查既有线路通信、信号、电缆的走向,对有可能影响施工的地下电缆报请有关部门排除,施工前不能排除的制定切实有效的保护措施。
2、方案报批施工前将编制的加固方案，报请相关铁路工务段、监理单位及建设单位审批。
3、测量试验准备项目部相关技术部门做好现场测量放线，试验室确定C40砼配合比并上报总监办批准。
4、修建临时工程利用现有乡村道路向箱涵施工位置修建临时施工道路，确保材料进场以及为砼、土方运输做好准备。
根据涵洞施工现场具体情况安装发电机，保证施工用电。
（二）、箱体预制阶段施工1、开挖工作坑1.1、根据设计和现场条件，选择工作坑位置。
工作坑顶进端及侧边、后背端边坡均采用1:1，顶进端坑顶距既有线中心保持一定安全距离。
1.2、工作坑平面尺寸按以下原则确定。
长度＝前端空顶长度＋顶进框构长＋顶镐长度＋后背梁厚度＋后背厚度宽度＝顶进框构全宽＋两侧工作面宽度＋两侧集水井和排水沟宽度。
1.3、工作坑四周挖排水沟和一定数量的积水槽，做好及时排水工作。
1.4、工作抗开挖好后，应检查承载力是否满足顶进涵的要求，若土质松软，或基本承载力小于150Kpa，应用级配砂石夯实以防不均匀下沉，底面还应结合滑板制造，做成沿顶进方向头高尾低的仰坡，以便在顶进出现“扎头”时调整到预期位置。
箱涵顶进施工及方案
目录一、工程概况2（一）概述 2 （二）工程地质条件 2 二、施工方案2（一）总体方案 3 （二）各项目的施工工艺及方法 4三、进度计划12四、施工安全控制措施13（一）人身安全13 （二）便梁支座14 （三）便梁养护14 （四）纵移便梁14 （五）箱涵顶进15 （六）线路防护15 （七）装卸便梁安全注意事项15 （八）凿除顶进箱涵前钻孔桩16 五、应急预案16（一）材料设备保障16 （二）人员保障16 （三）技术措施及抢修方案17箱涵顶进施工方案一、工程概况（一）概述本工程位于京沪铁路下K1298+026.4处，与即有京沪铁路夹角15。
11’17”，该工程由四孔箱形框架桥和一孔套涵组成，组合形式为4x9.3m+4.55m并列组成，桥长69.87m，分三段施工（甲段顶进施工，长度为43.53m；乙段、丙段现浇施工，长度分别为18 m和8.3m），工作坑在铁路南侧，箱涵编号从南京向上海方向依次为甲1、甲2、甲3、甲4、甲t。
先顶进上海方向套涵，然后顶进甲4箱涵，再顶进甲1箱涵，最后顶进中间两孔甲2、甲3箱涵。
本工程共需5孔D24便梁和3孔D16便梁，施工区域内京沪铁路上、下行线间距为4.85m，铁路线路为直线段，满足便梁架设要求。
（二）工程地质条件1、地基土构成与特征根据设计文件提供的现场勘测资料，各土层自上而下描述如下：①层填土,杂色，松散。
层厚0.6～1.6m。
②层粘土,软～硬状，含铁锈斑点,层厚4.4～5.2m, σ0＝180KPa。
③层粉质粘土,褐黄～灰色，软塑状,中等压缩性, 层厚7.2～8.0m,σ0＝110KPa。
④1层粉土,灰绿～褐黄色，硬塑状,夹少量粉性土, 中等压缩性,σ0＝200KPa。
④夹层粉土, 褐黄～草黄色，饱和,稍～中密,夹粘性土,呈透镜体状,σ0＝100Kpa④2 层粘土, 褐灰～灰色，软塑状,夹少量粉性土,中等压缩性,厚度2.1～3.7m左右,σ0＝100KPa④3 层粘土, 暗绿～灰褐,软～硬塑状, 中等压缩性,σ0＝190KPa。
