高速电路设计中时序计算方法与应用实例
时序分析教程范文
时序分析教程范文时序分析（Timing Analysis）是指对数字电路或系统进行时间性能评估和验证的过程。
它主要关注信号在电路中的传播延迟、时钟频率、时序关系等参数，帮助设计者确保电路或系统工作在正确的时序要求下。
时序分析在数字电路的设计和验证中具有重要的作用，特别是对于高速电路和复杂系统来说更为关键。
下面是一些常用的时序分析技术和方法：1.时钟分析：时钟是数字电路中最重要的信号之一，时钟的频率和时钟偏斜对电路的性能有着直接影响。
时钟分析主要关注时钟的频率、时钟偏斜、时钟分配和时钟网络等方面。
通过时钟分析可以评估时钟网络的性能，优化时钟分配方案，减少时钟偏斜等。
2.时序约束：时序约束是指在设计过程中对电路或系统的时序要求进行规定和约束的过程。
时序约束涉及到输入信号和时钟之间的关系，以及输出信号在一些时钟边沿之后的稳态时间等要求。
正确的时序约束有助于设计者确保电路或系统可以在正确的时序要求下运行。
3.时序分析工具：时序分析工具可以帮助设计者对电路或系统进行时序分析和验证。
常用的时序分析工具包括静态时序分析工具和动态时序分析工具。
静态时序分析工具主要通过对电路的逻辑和时钟分析，检查时序约束是否满足。
动态时序分析工具则通过模拟电路行为，计算信号的传播延迟和时序关系。
4.时序优化：时序优化是指通过改变电路结构和布局，减少路径延迟、降低时钟偏斜等手段，提高电路的时序性能。
常用的时序优化技术包括逻辑编码、时钟优化、布局布线优化等。
时序优化需要结合时序分析工具进行验证，确保优化后的电路满足时序要求。
时序分析对数字电路的正确性和性能具有重要的影响，它能帮助设计者在设计和验证过程中找到潜在的问题和改进方案。
因此，时序分析是数字电路设计和验证中必不可少的一部分。
通过学习和掌握时序分析的基本原理和方法，可以提高数字电路设计的质量和效率。
时序逻辑电路应用举例
时序逻辑电路应用举例1 时序逻辑电路应用举例1
设计串行比较器。串行比较器对两个位数 设计串行比较器。 相同的二进制数A 进行比较，如果A>B， 相同的二进制数A，B进行比较，如果A>B， 则输出Z1Z0=10，A<B则输出 则输出Z1Z0=01， 则输出Z1Z0=10，A<B则输出Z1Z0=01， A=B则输出 A=B则输出Z1Z0=00。 则输出Z1Z0=00。
《数字逻辑电路》 数字逻辑电路》
时序逻辑电路应用举例1 时序逻辑电路应用举例1
分析：根据题意， 分析：根据题意，电路的输入为两个位数相同的数 输出为Z1Z0，状态A>B用S1，A<B用S2， 据A，B；输出为Z1Z0，状态A>B用S1，A<B用S2， A=B用S0表示 画出状态转换图如下： A=B用S0表示。画出状态转换图如下： 表示。
AB=11 × × × ×
《数字逻辑电路》 数字逻辑电路》
时序逻辑电路应用举例4 时序逻辑电路应用举例4
设计售4分的邮票机。 设计售4分的邮票机。自动售邮票机能 出售一张4分邮票，并向顾客退回余款， 出售一张4分邮票，并向顾客退回余款，它 的投币口每次只能接受一个1 的投币口每次只能接受一个1分、2分、5分 的硬币。 的硬币。
00/00 11/10 S5 10/00 01,10/01 00,01, 10/00 S0 01,11/00 10/00 10,11/01 S4 00/00 01/00 S3 00/00 10,11/00 01/00 S2 00/00 X1X2/F1F2 00/00 11/00 S1
01,11/01
《数字逻辑电路》 数字逻辑电路》
时序逻辑电路应用举例3 时序逻辑电路应用举例3

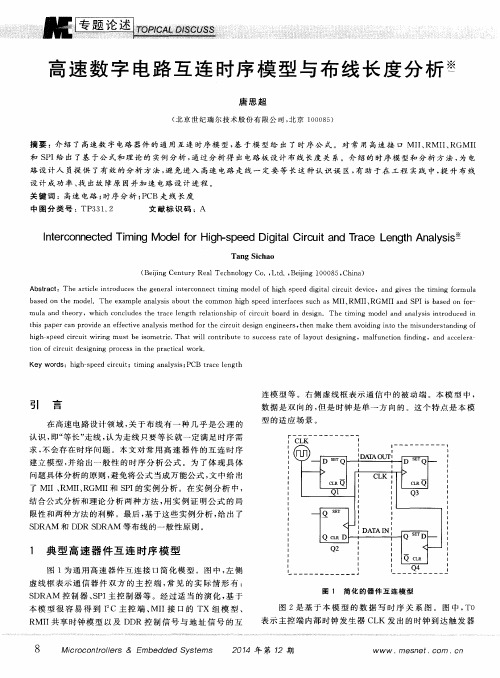

高速数字电路互连时序模型与布线长度分析
ｎ ｔ ｅ ｒ ｃ ｏ ｎ ｎ ｅ ｃ ｔ ｅ ｄ Ｔｉ ｍｉ ｎ ｇ Ｍｏ ｄ ｅ ｌ ｆ ｏ ｒ Ｈｉ ｇ ｈ — ｓ ｐ ｅ ｅ ｄ Ｄｉ ｇｉ ｔ ａ ｌ Ｃｉ ｒ ｃ ｕ ｉ ｔ ａ ｎ ｄ Ｔ ｒ ａ ｃ ｅ Ｌ ｅ ｎ ｇ ｔ ｈ Ａｎ ａ ｌ ｙ ｓ ｉ ｓ － Ｃ ￣
ｍｕ ｌ ａ ａ ｎ ｄ ｔ ｈ ｅ ｏｒ ｙ，ｗｈｉ ｃ ｈ ｃ ｏｎ ｃ ｌ ｕｄｅ ｓ ｔ ｈｅ ｔ ｒ ａ ｃ ｅ ｌ ｅ ｎｇ ｔ ｈ ｒ ｅ ｌ ａ ｔ ｉ ｏｎ ｓ ｈｉ ｐ ｏ ｆ ｃ ｉ ｒ ｃ ｕ ｉ ｔ ｂ ｏ ａ ｒ ｄ ｉ ｎ ｄ ｅ ｓ ｉ ｇ ｎ． Ｔｈｅ ｔ ｉ ｍｉ ｎｇ ｍ ｏｄ ｅ ｌ ａ ｎｄ ａ ｎａ ｌ ｙｓ ｉ ｓ ｉ ｎ ｔ ｒ ｏ ｄｕ ｃ ｅ ｄ ｉ ｎ
路 设 计人 员提 供 了有 效 的分 析 方 法 ， 避 免 进 入 高速 电路 走 线 一 定要 等 长 这 种 认 识 误 区 ， 有助 于在工程 实践 中， 提 升 布 线
设 计成 功 率 、 找 出故 障原 因 并加 速 电路 设 计 进 程 。 关 键 词 ：高 速 电路 ； 时序 分析 ； Ｐ Ｃ Ｂ走 线 长 度
数 据是 双 向 的 ， 但 是 时钟 是 单 一 方 向 的 。这 个 特 点 是 本 模
连模 型 等 。右 侧 虚 线 框 表 示 通 信 中 的被 动 端 。本 模 型 中 ，
引 言
在 高速 电路设 计 领 域 ， 关 于 布线 有 一 种 几 乎 是 公 理 的 认识 ， 即“ 等长” 走线 ， 认 为走 线 只要 等 长就 一 定 满 足 时序 需
求， 不 会 存 在 时序 问题 。本 文 对 常 用 高 速 器 件 的 互 连 时 序

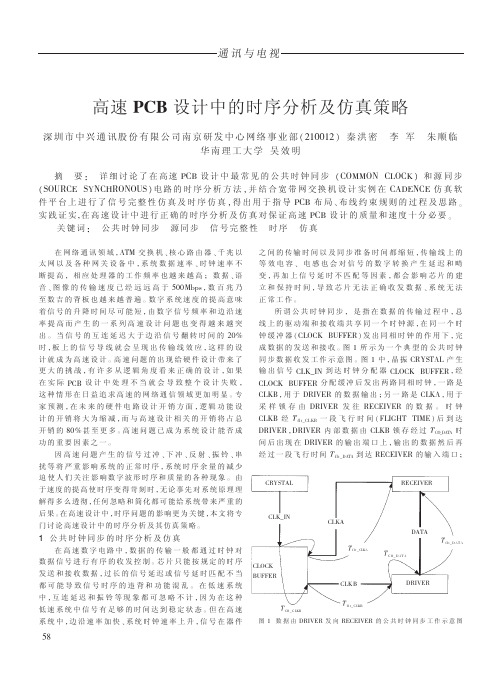

高速pcb设计中的时序分析及仿真策略
ห้องสมุดไป่ตู้
图 7 数 据 由 .")*(" 发 向 "(!()*(" 的 公 共 时 钟 同 步 工 作 示 意 图
!"
通讯与电视
在 !"#"$%"! 的 输 入 端 口 上 ! 利 用 #&’#( )*++"! 产 生 的 另 一 个 时 钟 #&(, " 经 过 的 延 时 就 是 #&(, 时 钟 飞 行 时 间 ! 即 ! - . / 0#&(, # 采 样 锁 存 这 批 来 自 1!$%"! 的 数 据 ! 从 而 完 成 #’22’3 #&’#( 一 个 时 钟 周 期 的 数 据 传 送 过程$ 以 上 过 程 表 明 ! 到 达 !"#"$%"! 的 数 据 是 利 用 时 钟 下一个周期的上升沿采样的 !据此可得到数据传送所应 满 足 的 两 个 必 要 条 件 % ! !"#"$%"! 输 入 端 的 数 据 一 般 都 有 所 要 求 的 建 立 时 间 ! 45/ 67 ! 它 表 示 数 据 有 效 必 须 先 于 时钟有效的最小时间值!数据信号到达输入端的时间应 该足够早于时钟信号!由此可得出建立时间所满足的不 等 式 &"为 了 成 功 地 将 数 据 锁 存 到 器 件 内 部 !数 据 信 号 必须在接收芯片的输入端保持足够长时间有效以确保 信号正确无误地被时钟采样锁存!这段时间称为保持时 间 ! #&(, 的 延 时 必 须 小 于 数 据 的 无 效 时 间 ’ $3%,&$1 ( ! 由此可得出保持时间所满足的不等式$ 试 电 压 " 8594 " 或 " !"+ ( 阈 值 的 时 间 间 隔 ! ! #’01,?, 的 大 小 与 芯 片 内 部 逻 辑 延 时 * 缓 冲 器 ’*?R*? )*++"! 特 性 * 输 出 负 载 情 况 都 有 直 接 关 系 ! ! #’ 可 在 芯 片 数 据 手 册 中 查 得$ 由 公 式 " N ( 可 知 ! 可 调 部 分 实 际 只 有 两 项 % ! - . /0#&()02$3 E
高速数字电路设计中的时序分析方法
高速数字电路设计中的时序分析方法在高速数字电路设计中，时序分析方法是非常重要的一项工作。
时序分析主要是指在设计数字电路时，需要对电路中各个信号的传输时间进行准确的分析，以确保电路的正常工作和稳定性。
时序分析通常包括两个方面：时序约束的设置和时序分析工具的使用。
首先，时序约束的设置是时序分析的第一步。
时序约束是指在设计数字电路时，对各个输入信号和输出信号的传输时间做出的要求。
时序约束需要考虑到电路中各个逻辑门的延迟时间、传输线的延迟时间以及时钟信号的时间间隔等因素。
通过合理设定时序约束，可以有效地防止信号冲突和时序问题，确保电路的正常运行。
其次，时序分析工具的使用是时序分析的关键。
时序分析工具通常是指一些专门用于分析数字电路时序的软件，如时序仿真工具、时序分析器等。
通过这些工具，设计师可以快速准确地分析电路中各个信号的传输时间，检测潜在的时序问题并进行优化。
时序分析工具还可以帮助设计师通过仿真等方式验证电路的正确性，提高设计的可靠性和稳定性。
在使用时序分析工具时，设计师需要注意一些关键点。
首先，需要准确地进行信号传输路径的分析，确定信号从输入到输出的传输时间。
其次，需要合理设置时钟信号的频率和相位，以确保电路在正确的时钟信号下正常工作。
另外，还需要分析时序违反等问题，及时发现和修复潜在的时序问题。
总的来说，时序分析方法在高速数字电路设计中起着至关重要的作用。
通过合理设置时序约束和有效使用时序分析工具，设计师可以确保电路在高速工作时不会出现时序问题，提高设计的可靠性和稳定性。
因此，设计师需要不断学习和掌握时序分析方法，以应对日益复杂的数字电路设计挑战。
时序逻辑电路例题及解析过程
时序逻辑电路例题及解析过程本文将介绍一些时序逻辑电路的例题及其解析过程。
时序逻辑电路是由组合逻辑电路和时序元件(如触发器、计数器)组成的电路，在实际电路设计中应用广泛。
本文将通过实例演示时序逻辑电路的设计流程及其应用。
例题1：设计一个2位二进制计数器，从00开始逐次计数，输出结果为BCD码。
解析：首先，我们需要确定计数器的位数，题目要求是2位，即最大计数值为3。
其次，我们需要使用BCD码输出，即用4位二进制码表示0-9的10个数字。
因此，我们需要将计数器的输出转换为BCD 码输出。
为了实现这个功能，我们可以使用4个较简单的D型触发器，每个触发器的输出分别连接到一个4-2编码器的输入端，最终输出经过一个BCD码转换器输出。
例题2：设计一个带复位功能的3位二进制计数器，从000开始逐次计数，复位后重新从000开始计数。
解析：这个题目需要我们实现计数器的复位功能。
为了实现这个功能，我们可以加入一个复位电路，当输入复位信号时，计数器的值重新从0开始计数。
我们可以使用3个D型触发器来实现计数器功能，同时加入一个AND门用于输入复位信号。
当复位信号为1时，AND门输出为1，触发器输入为0，计数器的值重新从0开始计数。
例题3：设计一个带计数使能和输出使能的3位二进制计数器，从000开始逐次计数，只有在计数使能和输出使能同时为1时，才允许计数器计数和输出结果。
解析：这个题目需要我们实现计数器的使能功能和输出使能功能。
只有在两个使能信号同时为1时，计数器才能计数和输出结果。
为了实现这个功能，我们需要加入一个计数使能电路和一个输出使能电路。
我们可以使用3个D型触发器来实现计数器功能，同时加入两个AND门，一个用于计数使能，一个用于输出使能。
当两个使能信号同时为1时，AND门输出为1，触发器可以计数和输出结果。
以上是时序逻辑电路例题及解析过程，希望对读者有所帮助。
时序逻辑电路的设计需要仔细考虑各种情况，以确保电路的正常工作。
电路设计中的时序优化算法的应用教程
电路设计中的时序优化算法的应用教程在现代电子设备中，电路设计的时序优化是非常重要的环节。
时序优化算法通过优化电路中各个时序路径的传输延迟，最大化电路性能的同时保证稳定操作。
本文将介绍电路设计中常见的时序优化算法及其应用方法。
一、什么是时序优化算法？时序优化算法主要针对时序路径进行优化，使得电路运行速度更快，延迟更低。
在电路设计中，时序路径指的是信号从输入到输出的传输路径。
在复杂的电路中，存在大量的时序路径，而其中一条最长的路径决定了电路的最小延迟，称为关键路径。
时序优化算法的目标是最小化关键路径的延迟，以提高整个电路的性能。
二、常见的时序优化算法1. 锁相环（Phase-Locked Loop, PLL）锁相环是一种常见的时序优化技术，可用于时钟频率的控制和信号的同步。
锁相环通过反馈机制调整输出信号的相位和频率，使其与输入信号保持同步。
在电路设计中，锁相环可用于改善时钟的稳定性和减小时钟的抖动，从而提高整个电路的性能。
2. 时钟缓冲树（Clock Tree Synthesis, CTS）时钟缓冲树是一种用于分配时钟信号的技术。
电路中的不同部分需要同步的时钟信号，而时钟缓冲树可以有效地分配这些时钟信号，使其以最短的路径传输到所有部分。
CTS算法能够减少时钟信号的延迟，提高时钟传输的速度和稳定性。
3. 时序路径优化（Timing Path Optimization, TPO）时序路径优化是一种重要的时序优化技术，通过优化电路中各个时序路径的延迟，以减小关键路径的延迟和提高电路性能。
TPO算法通常通过对时序路径进行分析和重组来实现。
它可以通过减小时钟延迟、优化电路结构、改变信号传输方式等方式来达到优化时序路径的效果。
三、时序优化算法的应用方法在实际的电路设计中，可以采用以下方法应用时序优化算法：1. 选择合适的时序优化工具电路设计中常用的自动化设计工具（如Cadence、Synopsys等）提供了一系列的时序优化模块。
高速数字电路设计中的时钟分布规划
高速数字电路设计中的时钟分布规划在高速数字电路设计中，时钟分布规划是非常重要且复杂的任务。
时钟信号在数字电路中起着至关重要的作用，它们用来同步不同电路模块的工作，并确保信号的稳定性和可靠性。
在设计高速数字电路时，时钟分布规划需要考虑诸多因素，包括信号延迟、时钟偏移、时钟引入的噪声等。
首先，时钟信号在数字电路中的传输速度非常快，因此需要精确的时钟分布规划来保证所有时钟信号在整个电路中的准确传递。
时钟信号的时序要求非常严格，必须确保每个时钟周期内信号都能够按时到达目标模块，否则会导致系统的失效。
因此，在时钟分布规划中需要考虑信号延迟的影响，合理安排时钟信号的传输路径，尽量减小延迟，确保信号的同步性和稳定性。
其次，时钟偏移是时钟分布规划中的另一个重要问题。
由于数字电路中存在多个时钟源，不同时钟源之间可能存在时钟偏移，导致信号同步不准确。
因此在设计时钟分布规划时，需要合理选择时钟信号的传输路径和布线方式，尽量减小时钟偏移，确保各模块的时钟同步性。
此外，时钟信号引入的噪声也会对系统的性能产生负面影响。
在高速数字电路设计中，时钟信号的频率很高，传输路径较长，易受到电磁干扰和信号噪声的影响。
为了减小时钟引入的噪声，可以采取一些措施，比如使用抗干扰能力强的时钟源、采用合适的布线方式、增加时钟信号的缓冲器等。
综上所述，时钟分布规划是高速数字电路设计中不可或缺的重要环节。
合理的时钟分布规划可以保证电路系统的稳定性和可靠性，确保信号的准确传递和同步。
设计者需要综合考虑信号延迟、时钟偏移和时钟引入的噪声等因素，制定合理的时钟分布方案，以确保高速数字电路系统的正常运行。
电路设计流程如何处理设计中的时序问题
电路设计流程如何处理设计中的时序问题电路设计流程中时序问题的处理方法时序问题在电路设计中是一个非常重要的考虑因素，它关乎着电路的性能、可靠性以及功耗等方面。
本文将介绍电路设计流程中如何处理设计中的时序问题，并提供一些有效的方法和技巧。
一、时序问题的定义和影响时序问题指的是在电路设计中，由于信号传输延迟、时钟不同步等原因导致的信号数据到达的时间和顺序与预期不符的情况。
时序问题一旦发生，可能会导致数据错位、时钟抖动、系统死锁等严重后果，影响电路的正常工作。
二、时序问题的分析和检测在电路设计流程中，时序问题的分析和检测是非常重要的一步。
我们可以通过以下几种方式进行时序问题的分析和检测：1. 时序约束分析：通过对电路各个部分的时序约束进行分析，确定每个信号的到达时间和传输时间要求，从而检测是否存在时序问题。
2. 时序图绘制：根据时序约束，绘制时序图，清晰地展示各个信号的到达时间和传输时间。
通过对时序图的分析，可以发现时序问题的潜在风险。
3. 仿真验证：借助仿真工具，对电路进行时序仿真验证。
通过仿真结果，可以检测出时序问题并进行优化调整。
三、处理时序问题的方法和技巧当发现时序问题后，我们需要针对具体情况采取相应的处理方法和技巧，以确保电路的正常工作。
以下是一些常用的处理时序问题的方法和技巧：1. 优化时钟设计：时序问题往往与时钟设计密切相关。
合理地设计和布置时钟网络，降低时钟分布时延，可有效减少时序问题的发生。
2. 优化布局和布线：合理的逻辑布局和布线是解决时序问题的关键。
通过优化布局和布线，减少信号传输延迟，提高电路的工作速度和可靠性。
3. 采用流水线技术：对于一些复杂的时序问题，可以采用流水线技术进行处理。
流水线可以将信号的处理过程分为多个阶段，减少单个时序要求，从而降低时序问题的影响。
4. 时序约束调整：根据具体的时序问题，可以适当地调整时序约束，放宽或收紧信号的到达时间和传输时间要求，以减少时序问题的发生。
时序逻辑电路的设计与应用列子
时序逻辑电路的设计与应用列子一、时序逻辑电路的概念和应用时序逻辑电路是一种在数字电路中广泛使用的电路类型，它能够根据输入信号的时序关系来控制输出信号的状态。
时序逻辑电路通常由触发器、计数器、状态机等基本元件组成，这些元件能够实现各种复杂的逻辑功能，如计数、定时、控制等。
在实际应用中，时序逻辑电路被广泛应用于各种数字系统中，如计算机、通信设备、工业自动化控制等领域。
其中，计算机是最典型的应用之一，它通过时序逻辑电路实现了诸如指令执行、存储器读写等功能。
二、设计一个简单的时序逻辑电路假设我们需要设计一个简单的计数器，它能够从0开始循环计数到9，并在达到9后重新从0开始计数。
为了实现这个功能，我们可以采用以下步骤：1. 确定输入和输出信号首先，我们需要确定输入和输出信号。
对于这个计数器而言，输入信号可以是一个时钟脉冲信号（CLK），每当CLK上升沿到来时就进行一次计数操作；输出信号可以是一个4位二进制数码（BCD），用于表示当前的计数值。
2. 选择适当的触发器为了实现计数操作，我们需要使用一个触发器来存储当前的计数值，并在时钟脉冲到来时更新计数值。
在这个例子中，我们可以选择一个4位D触发器作为存储器，它能够存储4位二进制数。
3. 设计逻辑电路根据计数器的功能要求，我们需要设计一组逻辑电路来实现以下功能：（1）初始化：当CLK上升沿到来时，如果当前计数值为9，则将其清零（即重新开始计数）；否则将其加1。
（2）输出：将当前的二进制计数值转换为4位BCD码，并输出到外部接口。
为了实现这些功能，我们可以采用以下电路设计：首先，我们需要将CLK信号输入到一个D触发器中，并设置其初始状态为0。
每当CLK上升沿到来时，该触发器会将其输入端的信号存储到输出端，并且同时产生一个反相输出Q'信号。
接下来，我们需要将Q'信号输入到一个与门中，并且将该门的另一输入端连接到一个4位全加器中。
全加器的另一输入端连接到一个常量1信号源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高速电路设计中时序计算方法与应用实例
满足接收端芯片的建立，保持时间的必要性
在高速数字电路设计中，由于趋肤效应、临近干扰、电流高速变化等因素，设计者不能单纯地从数字电路的角度来审查自己的产品，而要把信号看作不稳定的模拟信号。
采用频谱分析仪对信号分析，可以发现，信号的高频谱线主要来自于信号的变化沿而不是信号频率。
例如一个1MHz的信号，虽然时钟周期为1微秒，但是如果其变化沿上升或下降时间为纳秒级，则在频谱仪上可以观察到频率高达数百兆赫兹的谱线。
因此，电路设计者应该更加关注信号的边沿，因为边沿往往也就是信号频谱最高、最容易受到干扰的地方。
在同步设计中，数据的读取需要基于时钟采样，根据以上分析，为了得到稳定的数据，时钟的采样点应该远离数据的变化沿。
图1 信号采样实例。
