开关电源Buck电路CCM及DCM工作模式一、Buck开关型调整器:图1二、CCM及DCM定义：1、CCM (Continuous Conduction Mode),连续导通模式：在一个开关周期内，电感电流从不会到0。
或者说电感从不“复位”，意味着在开关周期内电感磁通从不回到0，功率管闭合时，线圈中还有电流流过。
2、DCM，(Discontinuous Conduction Mode)非连续导通模式：在开关周期内，电感电流总会会到0，意味着电感被适当地“复位”，即功率开关闭合时，电感电流为零。
3、BCM（Boundary Conduction Mode），边界或边界线导通模式：控制器监控电感电流，一旦检测到电流等于0，功率开关立即闭合。
控制器总是等电感电流“复位”来激活开关。
如果电感值电流高，而截至斜坡相当平，则开关周期延长，因此，BCM变化器是可变频率系统。
BCM变换器可以称为临界导通模式或CRM（Critical Conduction Mode）。
图1通过花电感电流曲线表示了三种不同的工作模式。
图2 电感工作的三种模式电流斜坡的中点幅值等于直流输出电流I的平均值，峰值电流Ip与谷值电o流I之差为纹波电流。
V三、CCM工作模式及特点根据CCM定义，测试出降压变换器工作于连续模式下的波形，如下图3所示。
图3波形1表示PWM 图形，将开关触发成导通和截止。
当开关SW 导通时，公共点SW/D 上的电压为Vin 。
相反，当开关断开时，公共点SW/D 电压将摆到负，此时电感电流对二极管D 提供偏置电流，出现负降压——续流作用。
波形3描述了电感两端电压的变化。
在平衡点，电感L 两端的平均电压为0，及S1+S2=0。
S1面积对应于开关导通时电压与时间的乘积，S2面积对应于开关关断时电压与时间的乘积。
S1简单地用矩形高度（in V -out V ）乘以D sw T ，而S2也是矩形高度-out V t 乘以（1-D ）sw T 。
电压宽范围输入Boost-Buck电路
电压宽范围输入Boost-Buck电路熊胜源;黄冬林;田存建【摘要】针对Buck-Boost电路在某种工作模态下输入电流断续、开关器件电压应力高的问题,给出一种可实现单位功率因数输入、升降压功能、开关器件电压应力固定的Boost-Buck电路.该电路拓扑结合了Boost电路和Buck的特点,具有电路拓扑结构简单、器件应力低、电流检测简单、效率高等优点.达到与Buck-Boost 电路相同的功能.对电路的工作状态进行了分析,给出相应的控制策略,并对电路效率做出初步计算.仿真与实验结果验证了所提拓扑和控制策略的可行性.【期刊名称】《青海电力》【年(卷),期】2018(037)001【总页数】7页(P15-20,31)【关键词】宽范围输入;Boost-buck;分段控制【作者】熊胜源;黄冬林;田存建【作者单位】国网福建电力有限公司检修分公司,福建厦门361000;国网福建电力有限公司检修分公司,福建厦门361000;国网福建电力有限公司检修分公司,福建厦门361000【正文语种】中文【中图分类】TM460 引言继电器开关电源作为变电站监测和控制系统不可缺少的组成部分，其技术的先进程度和可靠性对整个系统的影响非常巨大，直流稳压电源的质量和技术得到业内人士越来越多的重视〔1〕。
继电器变换开关DC-DC变换器大部分为输入电压、供电负载变化较大的直流电压。
因此，研究宽输入电压范围的开关DC-DC变换器具有重要意义。
Boost变换器因其拓扑结构简单、变换效率高、控制策略容易等优点，被广泛用在光伏发电系统的DC-DC变换器中〔2-4〕。
但是此类变换器仅仅工作在输入电压峰值低于输出直流电压的场合。
当输入交流电压高于输出直流电压时，即宽输入电压场合时，传统Boost变换器及其控制方案难以满足其整流要求〔5-6〕。
在宽输入电压功率因数校正电源场合，可采用升降压式变换器达到宽输入交流电压、固定输出直流电压的目的。
但是传统的单级升降压变换器的开关器件承受较大的电压和电流应力，仅仅适用于小功率的应用场合，同时直流侧输出电压为负压，不适合后级功率变换器的设计〔7-8〕。
DCDC降压BUCK变换的基本介绍
G ′ig ( s ) ≈
其中： G ′vc 0 =
ωp =
F1 1 1 π 1 ，ωzc = ，Qp = ，ωn = ，ωzp = RC RC C π [ mcD′ − 0.5] Ts RC
F1 = 1+
RT s L
( mcD ′ − 0.5) ， F 2 = D[ mcD ′ − (1 −
D )] 2
Buck 变换器在峰值电流控制下的 CCM 小信号传递函数
张兴柱 博士 （1）峰值电流型控制的传递函数框图（电压开环）
ˆ vo( s)
iˆ( s) L
ˆ vg ( s)
ˆ vo( s) = Gvd × d (s) + Gvg × vg (s) − Z out × ˆ(s) ˆ ˆ io
ˆ i o(s )
Buck 变换器的 CCM 稳态关系
张兴柱 博士 （1）电路原理图
Is
Vg
L
s
IL
D
Io
C
Vo
R
（2）CCM 稳态关系
= DVg 输入/输出电流关系： Ig = DI o 其它关系： IL = I o R Rg = 2 D
输入/输出电压关系： Vo
1
Buck 变换器的 DCM 稳态关系
Buck 变换器的 DCM 稳态关系
Gig ( s ) =
Gii( s ) =
其中： ω 0 =
1 1 ， Q= ω 0[ L R + ( RL + RC ) C] LC
RL 1 1 , ωzc = , ωzp = L RC C RC
ωzL =
1
Buck 变换器的 DCM 小信号传递函数
Buck 变换器的 DCM 小信号传递函数
基于TL494的双向Buck-Boost BDC高效开关电源设计
基于TL494的双向Buck-Boost BDC高效开关电源设计黄仲平;徐航;沈烨【摘要】该文双向DC-DC变换器(BDC)的设计由PWM控制、驱动、功率变换及测控4大部分组成.PWM控制以TL494为控制核心,闭环调节电路占空比;PWM驱动由IR2111构成,驱动同步整流电路的开关管;功率变换采用同步整流电路为功率变换拓扑,实现DC-DC双向高效功率变换;测控电路以MSP430单片机为控制器,结合电流、电压采样电路,控制电路输出参数并显示.系统具有过流、过压保护功能,并能通过MSP430单片机实现高精度的程控.测试结果表明,采用同步整流电路能较好完成DC-DC功率双向变换,双向功率变换效率均达到95％以上,同时还具有很强的抗扰动能力.【期刊名称】《实验科学与技术》【年(卷),期】2017(015)001【总页数】5页(P12-16)【关键词】双向DC-DC变换器;TL494;IR2111;MSP430单片机【作者】黄仲平;徐航;沈烨【作者单位】四川大学电气信息学院,四川成都610065;四川大学电气信息学院,四川成都610065;四川大学电气信息学院,四川成都610065【正文语种】中文【中图分类】TN702开关电源一般由脉冲宽度调制(pulse width modulation， PWM)控制IC和MOSFET构成，具有效率高、体积小、质量轻以及功耗小等特点，尤其是电源效率一般都超过了80，比传统的线性电源提高近一倍[1-3]。
随着自动化产业的发展，开关电源技术也得到了不断地提高，应用领域也逐渐扩大[4]。
不仅包括仪器仪表、测控系统以及计算机内部各供电系统，也适应各种消费类电子产品。
开关电源逐步取代了传统的线性电源成为主流的电源产品，并且不断地向集成化、智能化、模块化发展[5]。
在一个直流供电系统中，并不局限于单一的“充电”或者“放电”模式，往往需要能量的双向流动。
如电动汽车中的燃料电池，给汽车运动系统提供电能的同时从压缩机处吸收能量，只有吸收的能量大于等于提供的能量汽车才能正常运行[6-7]；太阳能电池阵也是如此，航天器外围的太阳能板是一个双向DC-DC变换器，即可以为航天器时刻提供工作电压，也需要不断吸收太阳能[8]；不停电(UPS)系统中的放电单元和充电单元也可以理解为双向boost-buck电源[9]。
一种Buck三电平DC-DC变换器闭环参数的设计

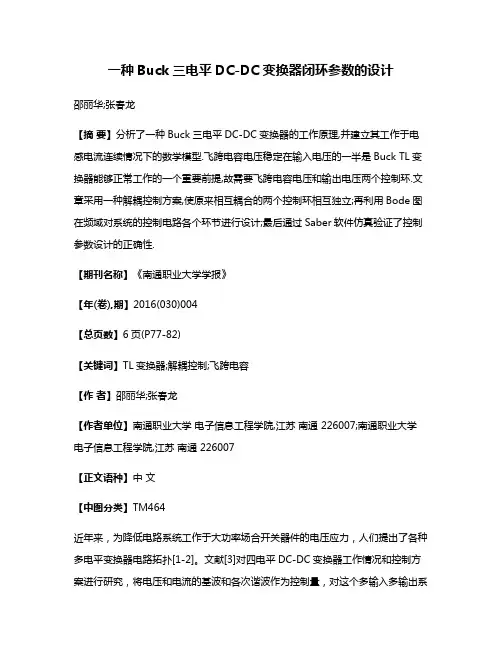

一种Buck三电平DC-DC变换器闭环参数的设计邵丽华;张春龙【摘要】分析了一种Buck三电平DC-DC变换器的工作原理,并建立其工作于电感电流连续情况下的数学模型.飞跨电容电压稳定在输入电压的一半是Buck TL变换器能够正常工作的一个重要前提,故需要飞跨电容电压和输出电压两个控制环.文章采用一种解耦控制方案,使原来相互耦合的两个控制环相互独立;再利用Bode图在频域对系统的控制电路各个环节进行设计;最后通过Saber软件仿真验证了控制参数设计的正确性.【期刊名称】《南通职业大学学报》【年(卷),期】2016(030)004【总页数】6页(P77-82)【关键词】TL变换器;解耦控制;飞跨电容【作者】邵丽华;张春龙【作者单位】南通职业大学电子信息工程学院,江苏南通 226007;南通职业大学电子信息工程学院,江苏南通 226007【正文语种】中文【中图分类】TM464近年来，为降低电路系统工作于大功率场合开关器件的电压应力，人们提出了各种多电平变换器电路拓扑[1-2]。
