实验二_网络管理软件的应用
实验二_网络管理软件的应用
实验报告
系计算机科学与技术系班姓名课程名称计算机网络管理
实验名称网络管理软件的应用实验类型验证性指导老师
一、实验目的
1、掌握网络管理软件SNMPc的安装与配置；
2、了解网络管理软件的参数设置；
3、利用网络管理软件实现简单的网络管理功能。
二、实验内容
1、指导教师演示的网络管理软件的配置；
2、通过网络管理软件对网络进行配置管理，配置被管设备的各种参数；
3、通过网络管理软件对网络进行性能监视；
4、设备报警机制，启动报警；
5、通过网络管理软件对网络进行故障管理，排除简单的网络故障。
三、实验环境
硬件环境：PC机，交换机，路由器
软件环境：Windows XP操作系统，SNMP代理组件，SNMPc软件
四、实验过程
1、安装SNMPc软件；
2、启动本机的SNMP代理进程，设置团体名；
3、配置SNMPc系统参数，种子为本机IP 地址。
4、通过SNMPc的MIB Browser浏览和设置本机的MIB；
5、查看SNMPc的网络拓扑图；
6、监视本机网卡的数据流量，以图形方式显示。
五、实验步骤
1、安装SNMPC工具：
双击snmpc.exe的安装软件根据提示一步一步的安装。
在windowsXP系统里的
（1）在开始---→程序---→SNMPc Network Manager菜单中点击startUp System 来启动监控软件。
（2）在开始---→程序---→SNMPc Network Manager菜单中点击Login Console来登录控制台，在弹出的对话框的Server Ip 里输入监控其他电脑的主机地址：在这里我输入的是localhost即用本机来监控
其他电脑。
2、扫描网络并绘制拓扑结构：
3、自定义添加设备：
（1）.先在软件界面的左边选择一个节点（用于将新增设备加入到这个节点下）。
（2）在主界面的右边点击Insert Device图标来添加一个新设备。
（3）在弹出的对话框中设置该设备的一些信息：入设备名称。
Ip地址等。
在这里我将Ip地址设置为我电脑的地址。
设置完成后点击确定按钮。
该设备就会添加到软件主界面的左边。
（4）在刚才新添加的设备上双击就可以和这个设备连接上了。
（5）查看设备信息
首先选中该设备然后在主工具栏的选择信息下拉列表中选中一个信息。
然后点击右边的startTable按钮
例如查看sysInfo 信息：
查看TcpStats
查看TcpGroup信息：
设置设备信息：再要设置的单元格上双击。
然后输入要设置的信息：完成后点击左上方的对号按钮来保存。
点击叉号按钮取消。
4、依条件报警功能：
六、实验要求
1、使用SNMPc至少管理两个子网，包含至少4台PC，2个交换机，2个路由器；
2、所有网络设备都必须运行SNMP代理；
3、至少选取三个性能指标进行监控；要有监控的截图和变化过程；
4、记录对MIB的读取设置记录；
5、截取网络拓扑图和性能监视图；。
计算机网络管理实验报告
计算机网络管理实验报告指导老师：实验1网络配置与网络管理系统的使用实验结果分析： 1. 构建实验网络环境参照下图描述的网络拓扑构建实验网络环境。
(注意计算机与路由器是用交叉线相联,而路由器和交换机、交换机和计算机用直通线相联)Cisco 2950交换机Quidway R2621路由器直通线交叉线直通线以太网口0: 192.0.1.1/24以太网口1:192.0.0.1/24192.0.1.2/24网关:192.0.1.1安装SNMPc,网络管理站192.0.0.2/24(二层交换机可不需IP地址)192.0.0.3/24网关:192.0.0.1图4 实验网络拓扑结构2. 配置各设备的网络参数并启用网管功能：为了配置路由器或交换机，用配置串口线将计算机的COM 口与网络设备的Console 口相连，然后运行超级终端软件(端口设置需还原为默认值)。
(1) 配置Cisco 2950交换机 1、配置IP 地址两层交换机在转发数据时是不需要IP 地址的，但为了交换机要能够被网管，要给它标识一个管理IP 地址，默认情况下CISCO 交换机的VLAN 1为管理VLAN ，为该管理VLAN 配上IP 地址，交换机就可以被网管了。
命令如下： a 、 进入全局模式: Switch> enablePassword: cs608 (如果需要密码的话)Switch# configure terminalb、进入VLAN 1接口模式: Switch(config)#interface vlan 1c、配置管理IP地址: Switch(config-if) #ip address 192.0.0.2 255.255.255.0如果当前VLAN 1不是管理VLAN ，只需将上面命令的vlan的号码换成管理VLAN 的号码即可。
（显示所有VLAN的信息：Switch#show vlan brief）2、打开SNMP协议a、退入到全局配置模式: Switch(config-if)#exitb、配置只读的Community，一般设备默认的只读Community名为publicSwitch(config)#snmp-server community public roc、配置可写的Community，一般设备默认的可读可写Community名为privateSwitch(config)#snmp-server community private rw(注意：前面SNMPc7管理站安装时设置的Community名为public，因此管理站对此设备具有的管理权限为只读。
网络管理软件实验报告
网络管理软件实验报告本次实验主要目的是掌握网络管理软件的基本功能以及如何使用网络管理软件对网络进行监控和管理。
通过实验掌握网络管理软件的配置、使用和故障排除等方面的基本技能。
实验内容：本次实验主要内容包括网络管理软件的安装与配置、网络设备的监控与管理、网络流量分析与优化、网络故障排除等。
实验步骤：1. 网络管理软件的安装与配置：首先，我们需要选择适合自己使用的网络管理软件，并进行下载和安装。
然后，根据软件的安装指南进行相应的配置，主要包括设置网络设备的监控范围、配置相关的参数和权限等。
2. 网络设备的监控与管理：一旦完成了软件的安装与配置，我们可以开始对网络设备进行监控和管理。
通过软件，我们可以实时监控网络设备的状态，包括设备的连接状态、带宽使用情况、流量分布、网络延迟等。
同时，我们还可以对设备进行远程控制和管理，包括配置设备参数、重启设备、更新固件等。
3. 网络流量分析与优化：网络流量分析是网络管理中的重要一环，通过网络管理软件可以对网络流量进行分析和优化。
我们可以查看网络设备的流量分布情况，找出流量高峰时段和流量的来源，进而进行相应的优化措施。
例如，可以通过使用流量调度技术将流量优化到带宽较小的链接上，从而提高网络的整体性能。
4. 网络故障排除：网络故障是网络管理中常见的问题，通过网络管理软件可以快速定位和排除网络故障。
软件可以实时监控网络设备的运行状态，当设备出现故障时，软件会发出警报并提供相应的故障诊断和排除方法。
通过故障诊断功能，我们可以更快地找到故障的原因，并采取相应的措施进行解决。
实验结果：通过本次实验，我成功安装和配置了网络管理软件，并学会了如何使用网络管理软件对网络设备进行监控和管理。
通过软件，我可以实时监控网络设备的状态和流量分布情况，并通过流量分析和优化技术提高网络性能。
同时，软件还提供了网络故障排除功能，能够快速定位和解决网络故障问题。
实验总结：网络管理软件是网络管理中必不可少的工具，通过使用网络管理软件，我们可以更有效地监控和管理网络设备，提高网络的性能和稳定性。
实验二__网管系统的操作实验(实验报告)
南京邮电大学实验报告实验名称 ___网络管理操作实验_______ _________________________ _________________________ _________________________课程名称____通信网基础A_________班级学号_____B08020807__________ 姓名_____胡金凤_____________开课时间 2010/2011 学年第 2 学期实验二网络管理操作实验一、实验目的通过对中兴通讯ZXNM01综合网管系统的实际操作，了解网络管理的目的，熟悉网络管理系统的组成和主要功能，从而加深对网络管理的体系结构和管理信息通信协议的理解。
二、实验原理中兴通讯的ZXNM01综合网管系统是在网络管理层上对中兴通讯的Softswitch产品及相关设备进行统一管理的网络管理系统，可在统一的用户界面下对中兴通讯Softswitch、TG、SG、AG、IAD等NGN 设备以及中兴通讯构建的数据网络的各种数据设备进行集中管理，并可提供对其它厂商设备进行管理的管理接口。
中兴ZXNM01系统所管理的设备包括处于骨干层、汇接层、接入层的各种IP设备，目前已经实现对接入服务器、多业务交换机、路由器、中兴IP电话系统和中兴软交换系统的管理。
系统覆盖TMN管理层次的四个层次：网元层、网元管理层、网络管理层和业务管理层，能够实现故障管理、性能管理、安全管理和配置管理等功能。
网管系统结构如下图所示，系统由关系数据库系统（RDBMS）、网管服务器（Server）和网管客户端（client）组成，采用Client/Server 组网方式。
网管服务器由前端服务器(FE)和后端服务器(BE)组成，后端服务器执行服务端网管核心任务，如：发现、拓扑、网管功能；前端服务器提供对位于后端服务器存储模块中的网管数据基于Web的访问，它包括提供Web访问的Web服务器和用于验证客户的验证模块，所有处理由服务端执行，客户端仅仅处理显示，前端服务器采用不同的技术来支持这样的瘦客户端结构。
网络管理实验-2-SNMPc网络管理软件的使用
《网络管理》课程实验题目实验2 SNMPc网络管理软件的使用西安电子科技大学计算机学院一．实验目的1、掌握简单的SNMP工作原理；2、网管软件SNMPc的简单操作及基本原理。
二．实验环境网络软件SNMPc是由Castle Rock公司开发的网络管理软件，其界面如图2-1所示。
SNMPc使用简单网络管理协议SNMP，可运行在多种用户平台，监控和管理不同厂商的SNMP产品，并可运行于Microsoft Windows操作系统下，并且使用多文件接口（MDI），可同时浏览多个视图。
支持TCP/IP协议栈的Window Sockets,自动发现IP或IPX节点，并生成网络结构图。
由用户设定轮询时间间隔，进行实时流量统计。
可以使用MIB浏览器查看、编辑MIB变量等等。
图2-1 SNMPc运行界面三．实验步骤1．桌面的Configure Tacks后会出现图3-1，点击Start All或点击Login进入。
图3-1Configure Tacks界面2．安全登入：设置用户登入权限（1）SNMPc允许多用户和多用户等级的登入。
当用户启动网络管理软件以后，要输入用户名及密码。
初始的用户名Administrator，用户密码为一个空字符串。
可以不设置Permanent Keys，再进入另一个界面是个通行证，没必要永久性的话无须理睬，继续进入图3-2。
图3-2（2）在Config/Discovery Agents/General(3-3)和proto(3-4)设置如下：图3-3图3-4在Seeds选项中定义一个子网掩码及子网号，参考使用的机器的IP地址作为例子，如202.196.9.0/255.255.255.0然后安下Restart，显示如下图3-5。
图3-53．用户与管理员的通信（1）选择主菜单Config/User profiles，显示Setup Users对话框，如实验图3-6所示。
图3-6（2) 添加新的用户单击Add添加新的用户，如图3-7所示。
实验二snmputil工具的使用
重庆理工大学计算机学院实验报告书课程名称：《计算机网络管理》实验题目：实验二实验名称：snmputil工具的使用班级：学号：姓名：实验二Snmputil工具的使用一、实验目的1.通过灵活使用snmputil命令查看代理的MIB对象，加深对MIB结构、对象实例等重要概念的理解。
2.理解GetRequest、GetNextRequest、Trap消息以及团体名的作用二、实验环境局域网，Windows server 2003，Snmputil三、实验步骤1. Windows环境下SNMP服务的安装及相关配置2. 通过Snmputil获取变量实例的值3. 按照要求完成实验报告四、实验内容（将命令和结果截图）1. 用walk遍历MIB-II系统组的对象2. 分别用get、getnext查询对象sysDescr的值3.分别用get、getnext查询对象sysObjectID的值4. 查询代理系统的网络接口个数。
5. 查询第一个接口上输入的直接总数和输出直接总数。
6. 使用get查询MIB-II的IP组部分对象。
7. 使用getnext查询IP组ipAddrTable表中ipAdEntAddr的值8. 使用walk命令遍历表ipaddtable表9. 获得系统当前的进程列表snmputil walk 192.168.184.130 public .1.3.6.2.1.25.4.2.1.210. 获得系统安装的软件列表snmputil walk *.*.*.*(IP地址) public .1.3.6.2.1.25.6.3.1.211.获得系统用户列表snmputil walk *.*.*.*(IP地址) public .1.3.6.1.4.1.77.1.2.25.1.113. 对上命令中，使用无效团体名会产生什么结果？答：共同体实际上就是用来管理应用实体之间身份鉴别的，如果无效就无法鉴别身份,系统将提示错误。

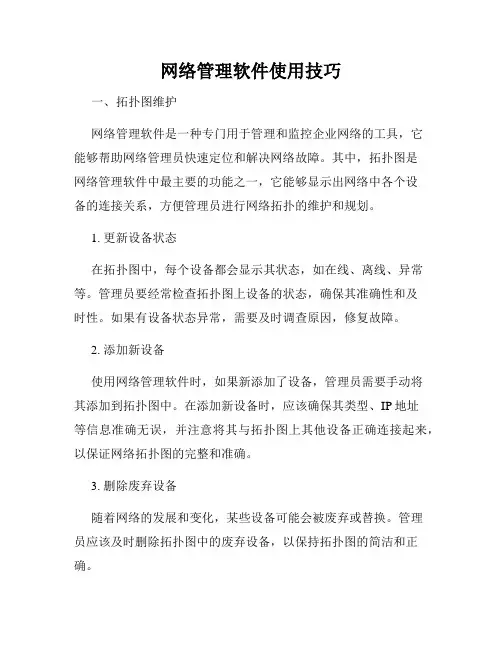

网络管理软件使用技巧
