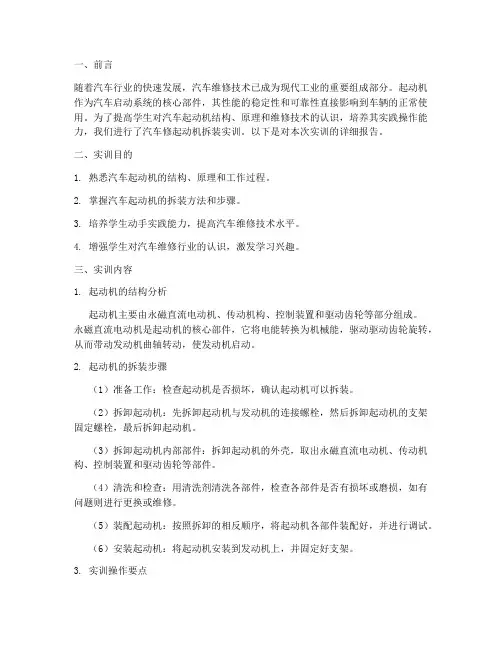

汽修起动机拆装实训报告
一、前言随着汽车行业的快速发展，汽车维修技术已成为现代工业的重要组成部分。
起动机作为汽车启动系统的核心部件，其性能的稳定性和可靠性直接影响到车辆的正常使用。
为了提高学生对汽车起动机结构、原理和维修技术的认识，培养其实践操作能力，我们进行了汽车修起动机拆装实训。
以下是对本次实训的详细报告。
二、实训目的1. 熟悉汽车起动机的结构、原理和工作过程。
2. 掌握汽车起动机的拆装方法和步骤。
3. 培养学生动手实践能力，提高汽车维修技术水平。
4. 增强学生对汽车维修行业的认识，激发学习兴趣。
三、实训内容1. 起动机的结构分析起动机主要由永磁直流电动机、传动机构、控制装置和驱动齿轮等部分组成。
永磁直流电动机是起动机的核心部件，它将电能转换为机械能，驱动驱动齿轮旋转，从而带动发动机曲轴转动，使发动机启动。
2. 起动机的拆装步骤（1）准备工作：检查起动机是否损坏，确认起动机可以拆装。
（2）拆卸起动机：先拆卸起动机与发动机的连接螺栓，然后拆卸起动机的支架固定螺栓，最后拆卸起动机。
（3）拆卸起动机内部部件：拆卸起动机的外壳，取出永磁直流电动机、传动机构、控制装置和驱动齿轮等部件。
（4）清洗和检查：用清洗剂清洗各部件，检查各部件是否有损坏或磨损，如有问题则进行更换或维修。
（5）装配起动机：按照拆卸的相反顺序，将起动机各部件装配好，并进行调试。
（6）安装起动机：将起动机安装到发动机上，并固定好支架。
3. 实训操作要点（1）拆卸起动机时，要小心操作，避免损坏部件。
（2）拆卸起动机内部部件时，要按照顺序进行，避免遗漏或混淆。
（3）清洗和检查各部件时，要注意安全，避免触电或受伤。
（4）装配起动机时，要确保各部件装配正确，并进行调试。
四、实训总结通过本次汽车修起动机拆装实训，我们取得了以下成果：1. 熟悉了汽车起动机的结构、原理和工作过程。
2. 掌握了汽车起动机的拆装方法和步骤。
3. 提高了动手实践能力，为今后从事汽车维修工作打下了基础。
起动机拆装分解实训报告
一、实训目的本次起动机拆装分解实训旨在通过实际操作，使学生深入了解起动机的结构和工作原理，掌握起动机的拆装方法和步骤，提高学生的动手能力和实践技能。
同时，通过实训，使学生认识到安全操作的重要性，养成良好的工作习惯。
二、实训内容1. 起动机概述起动机是汽车启动系统中重要的组成部分，其主要功能是将电能转换为机械能，驱动发动机曲轴旋转，使发动机启动。
起动机主要由电磁开关、电枢、电刷、齿轮等部件组成。
2. 起动机拆装分解步骤（1）准备工具：扳手、螺丝刀、钳子、起动机专用工具等。
（2）拆卸起动机外壳：首先，将起动机从汽车发动机上拆下，然后使用扳手将起动机外壳上的螺栓拧下，取下外壳。
（3）拆卸电磁开关：将电磁开关上的连接线拆下，然后用扳手拧下电磁开关上的固定螺栓，取下电磁开关。
（4）拆卸电枢：将电枢上的连接线拆下，然后使用专用工具将电枢上的固定螺母拧下，取下电枢。
（5）拆卸电刷：将电刷架上的固定螺栓拧下，取下电刷架，然后用钳子将电刷从电刷架中取出。
（6）拆卸齿轮：将齿轮上的固定螺栓拧下，取下齿轮。
（7）检查各部件：对拆下的起动机部件进行检查，包括电枢、电磁开关、电刷、齿轮等，查看是否存在磨损、损坏等情况。
（8）清洗和润滑：将拆下的部件进行清洗，去除油污和杂质，并对需要润滑的部位进行润滑。
（9）组装起动机：按照拆卸的相反顺序，将各部件组装好，确保各部件连接牢固。
（10）检查和测试：组装完成后，对起动机进行检查和测试，确保起动机工作正常。
三、实训心得体会1. 通过本次实训，我对起动机的结构和工作原理有了更深入的了解，掌握了起动机的拆装方法和步骤。
2. 在拆装过程中，我认识到安全操作的重要性。
在操作过程中，要严格按照操作规程进行，避免发生安全事故。
3. 实训过程中，我学会了如何正确使用拆装工具和量具，提高了自己的动手能力。
4. 通过实训，我认识到团队合作的重要性。
在实训过程中，我与同学们相互协作，共同完成任务。
5. 实训使我认识到理论知识与实践操作相结合的重要性。
起动机拆装检测实训报告
一、实训目的1. 熟悉起动机的结构和原理，了解其工作过程。
2. 掌握起动机的拆装、检测和维修方法。
3. 培养动手能力，提高实际操作技能。
4. 巩固汽车电气系统相关理论知识。
二、实训内容1. 起动机的结构及工作原理起动机主要由永磁直流电动机、传动机构、控制装置和驱动齿轮等组成。
其工作原理是：当发动机点火后，起动机通过传动机构带动发动机曲轴旋转，使发动机启动。
2. 起动机的拆装（1）拆装步骤1）将起动机从汽车上拆下。
2）断开起动机与蓄电池的连接。
3）拆卸起动机固定螺栓。
4）拆卸起动机总成。
5）拆卸起动机各部件。
（2）拆装注意事项1）拆卸前，确保蓄电池电压为0。
2）拆卸过程中，注意保护起动机各部件，避免损坏。
3）拆卸起动机固定螺栓时，注意顺序，防止错位。
4）拆装过程中，保持清洁，防止灰尘进入。
3. 起动机的检测（1）外观检查1）检查起动机外壳是否有裂纹、变形等。
2）检查传动齿轮是否有磨损、损坏等。
3）检查控制装置、驱动齿轮等部件是否有磨损、损坏等。
（2）性能检测1）测量起动机线圈电阻。
2）测量起动机电枢转速。
3）检测起动机传动机构是否灵活。
4. 起动机的维修（1）更换损坏的部件1）更换起动机线圈。
2）更换传动齿轮。
3）更换控制装置、驱动齿轮等。
（2）修复损坏的部件1）修复起动机外壳。
2）修复传动齿轮。
3）修复控制装置、驱动齿轮等。
三、实训过程1. 拆卸起动机，观察其结构和工作原理。
2. 检查起动机外观，记录损坏情况。
3. 进行起动机性能检测，记录检测结果。
4. 根据检测结果，更换或修复损坏的部件。
5. 重新组装起动机，检查其工作状态。
四、实训总结1. 通过本次实训，掌握了起动机的结构、原理、拆装、检测和维修方法。
2. 提高了动手能力和实际操作技能。
3. 巩固了汽车电气系统相关理论知识。
4. 认识到起动机在汽车启动过程中的重要性，以及维护保养的重要性。
5. 在实训过程中，发现了一些问题，如传动齿轮磨损、控制装置损坏等，为今后的工作积累了经验。
起动机车上拆装实训报告
一、实习目的本次起动机车上拆装实训的主要目的是通过实际操作，加深对汽车起动机结构和工作原理的理解，掌握起动机的拆装方法及步骤，提高动手实践能力和维修技能。
同时，通过实训了解汽车维修行业的实际操作流程，为今后从事汽车维修工作打下坚实基础。
二、实习时间及地点实习时间：2023年X月X日至2023年X月X日实习地点：XX汽车维修实训基地三、实习内容1. 起动机概述起动机是汽车发动机的重要组成部分，其主要功能是在启动发动机时提供动力，使发动机顺利启动。
起动机由直流电动机、传动机构、控制装置和辅助装置等组成。
2. 起动机拆装步骤（1）准备工作在拆装起动机之前，首先需要准备好必要的工具，如扳手、螺丝刀、手锤、钳子等。
（2）起动机拆卸1. 断开起动机与电池的连接线；2. 松开起动机固定螺栓，将起动机从发动机上拆下；3. 拆卸起动机前端盖板，取出电刷和电刷支架；4. 拆卸起动机后端盖板，取出电枢和磁极；5. 检查起动机内部的各个部件，如有损坏或磨损严重的部件，应及时更换。
（3）起动机组装1. 将新电刷和电刷支架安装到起动机内部；2. 将电枢和磁极安装到起动机内部；3. 安装起动机后端盖板；4. 安装起动机前端盖板；5. 将起动机安装到发动机上，并固定好；6. 连接起动机与电池的连接线。
3. 起动机检测起动机拆装完成后，需要进行检测，确保起动机能够正常工作。
（1）外观检查：检查起动机的外观是否有损坏或变形；（2）电刷检查：检查电刷的磨损情况，如磨损严重，应及时更换；（3）电枢检查：检查电枢的磨损情况，如磨损严重，应及时更换；（4）磁极检查：检查磁极的磨损情况，如磨损严重，应及时更换；（5）性能测试：使用万用表测试起动机的电压、电流等参数，确保起动机能够正常工作。
四、实习总结1. 实训收获通过本次起动机车上拆装实训，我对起动机的结构、工作原理和拆装方法有了更加深入的了解，提高了自己的动手实践能力和维修技能。
2. 实训体会（1）在拆装过程中，要注意安全操作，防止受伤；（2）拆装过程中，要仔细观察各个部件的连接方式和位置，以免装错；（3）在检测过程中，要严格按照操作规程进行，确保起动机能够正常工作。
起动机拆装检测(电子版教材)
一、起动机的拆卸拆卸步骤如下：1．从蓄电池负极端子断开电缆2．拆卸散热器上空气导流板3．拆卸起动机总成（如图所示）(1) 分离2 个线束卡夹。
(2) 拆下螺栓和线束支架。
(3) 拆下端子盖。
(4) 拆下螺母并断开端子30。
(5) 断开连接器。
(6) 拆下2 个螺栓并拆下起动机总成。
图拆卸起动机总成示意图二、起动机的拆解1．拆卸磁力起动机开关总成(1) 拆下螺母，然后从磁力起动机开关总成上断开引线（如图所示）。
图引线的拆卸(2) 拆卸固定磁力起动机开关总成时，从起动机驱动端壳体总成上拆下2个螺母（如图所示）。
图3-25 拆卸磁力起动机开关固定螺母(3) 拉出磁力起动机开关总成，并且在提起磁力起动机开关总成前部时，从驱动杆和磁力起动机开关总成上松开铁芯挂钩（如图所示）。
图磁力起动机开关总成的拆卸2．拆卸起动机磁轭总成(1) 拆下2个螺钉（如图所示）。
图拆卸起动机磁轨固定螺钉(2) 将起动机磁轭和起动机换向器端架总成一起拉出（如图所示）。
图3-28 拆卸起动机磁轨总成(3) 从起动机换向器端架总成上拉出起动机磁轭总成（如图所示）。
图拆卸起动机换向器端架总成3．拆卸起动机电枢总成从起动机磁轭总成上拆下起动机电枢总成（如图所示）。
图拆卸起动机电枢总成4．拆卸起动机电枢板从起动机驱动端壳总成或起动机磁轭总成上拆下电枢板（如图3-31所示）。
图拆卸起动机电枢板5．拆卸起动机电刷架总成(1) 从起动机换向端架总成上拆下2个螺钉（如图所示）。
图拆卸换向端架螺钉(2) 拆下卡夹和卡爪，然后从起动机换向器端架总成上拆下电刷架总成（如图3-33所示）。
图端架与碳刷架分离6．拆卸行星齿轮从起动机中间轴承离合器分总成上拆下 3 个行星齿轮（如图所示）。
图拆卸行星齿轮7．拆卸起动机中间轴承离合器分总成（如图3-35所示）(1) 从起动机驱动端壳总成上拆下带起动机小齿轮驱动杆的起动机中间轴承离合器分总成。
(2) 拆下起动机中间轴承离合器分总成、橡胶密封件和起动机小齿轮驱动杆。
汽车起动机拆装实训报告
一、实习目的1. 通过汽车起动机的拆装实训，加深对起动机结构和工作原理的理解。
2. 掌握汽车起动机的拆装方法和步骤，提高动手能力。
3. 培养严谨的工作态度和安全意识，为今后从事汽车维修工作打下基础。
二、实习内容1. 起动机的结构和工作原理（1）起动机的结构起动机主要由电枢、磁极、电刷、传动齿轮、减速器、电控系统等部分组成。
（2）起动机的工作原理当发动机启动时，起动机的驱动齿轮与飞轮齿圈啮合，电枢在磁场中旋转，产生电磁力矩，驱动发动机旋转。
2. 起动机的拆装步骤（1）拆装前的准备工作1）准备好拆装工具，如扳手、螺丝刀、钳子等。
2）了解起动机的结构和拆装注意事项。
（2）起动机的拆装步骤1）拆卸电刷1）使用专用扳手，将电刷弹簧压下。
2）用螺丝刀拧下电刷固定螺钉，取出电刷。
2）拆卸传动齿轮1）用扳手拧下传动齿轮固定螺栓。
2）将传动齿轮从起动机上取下。
3）拆卸磁极1）用螺丝刀拧下磁极固定螺栓。
2）将磁极从起动机上取下。
4）拆卸电枢1）用扳手拧下电枢固定螺栓。
2）将电枢从起动机上取下。
5）拆卸减速器1）用扳手拧下减速器固定螺栓。
2）将减速器从起动机上取下。
6）拆卸电控系统1）断开起动机的电源。
2）拧下电控系统固定螺栓。
3）将电控系统从起动机上取下。
7）检查和清洗零部件1）检查各零部件是否有损坏，如有损坏，应及时更换。
2）清洗各零部件，去除污垢和油污。
3）检查零部件的间隙，如有异常，应及时调整。
8）组装起动机1）按照拆卸的相反顺序，将各零部件组装好。
2）检查各零部件的装配是否牢固，如有松动，应及时拧紧。
9）检查起动机的启动性能1）接通电源，检查起动机是否能够正常启动。
2）检查起动机的转速和扭矩是否符合要求。
三、实习总结1. 通过本次实习，我掌握了汽车起动机的拆装方法和步骤，提高了动手能力。
2. 在拆装过程中，我了解到起动机的结构和工作原理，加深了对汽车维修工作的认识。
3. 在实习过程中，我严格遵守安全操作规程，杜绝了安全事故的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
起动机拆装及检查步骤培训
一．起动机拆卸
1.用记号笔做好对应位置记号。
2.从电磁开关处断开引线。
3.将电磁开关固定在驱动机构外壳上的两个螺母拧出, 取下电磁开关。
4.将后轴承盖的两个螺钉拧出, 取下轴承盖。
5.用一字旋具将锁止板撬开, 取出弹簧和橡胶圈。
6.拧出2 个贯穿螺栓, 将后端盖拆下。
7.用铁丝钩将4 个电刷取出, 同时将电刷架拆下。
8.将外壳取出。
9.将电枢和拨叉等一并取出。
二．起动机检查
1.电枢的检查。
检查换向器表面有无烧蚀及圆度误差是否合格。
轻微烧蚀用00 号砂纸打磨, 严重时应车削。
用游标卡尺检测换向器直径不小于标称值1. 10 mm, 换向片应高出云母片0. 40 ~0.
80 mm.
电枢绕组搭铁的检查：用万用表测量换向器和铁芯（或电枢轴）之间的电阻，应为∞，否则为搭铁。
电枢线圈搭铁的检查电枢线圈断路的检查
电枢绕组断路的检查：目测电枢绕组的导线是否甩出或脱焊。
再用万用表两触针依次与两相邻换向器铜片接触，所测电阻值应一样。
如果读数不一样，则说明断路。
2.定子绕组的检查。
磁场绕组搭铁的检查：用万用表测量起动机接柱和外壳间的电阻，阻值应为无穷大，否则为搭铁故障。
磁场绕组搭铁的检查
磁场绕组断路的检查：用万用表测量起动机接柱和绝缘电刷间的电阻，阻值应很小，若为
无穷大则为断路。
3.电刷组件的检查。
电刷外观检查：电刷在架内活动自如，无卡滞，不歪斜。
电刷磨损检查：用直尺测量电刷高度，目测电刷与换向器的接触面积，均应符合标准。
电刷组件的检查：电刷外观检查用万用表的电阻挡测量两绝缘电刷架与电刷架座盖, 阻值应为无穷大, 否则说明绝缘体损坏; 用相同方法测量两搭铁电刷架与电刷架座盖, 阻值应为零, 否则说明电刷架松动, 搭铁不良。
4．单向离合器的检查。
离合器磨损检查：目测离合器齿轮及离合器内花键槽有无严重磨损，若磨损严重，应予以焊修或更换。
5.电磁开关的检验。
电磁开关端子位置
检测保持线圈电阻检测吸引线圈电阻
接触片检测:
电磁开关接触片的接触状况，用手推动活动铁芯，使接触盘与两接线柱接触，然后将表笔两端置于端子30与端子C,应导通，且正常情况下电阻的阻值应为0Ω。
检测电磁开关吸引线圈和保持线圈。
吸引线圈开路检测:
用万用表的电阻挡连接端子50和端子C,应导通，并且电阻的阻值在标准范围内，否则吸引线圈可能出现开路故障。
也可以进行不解体检测。
保持线圈开路检测:
用欧姆表连接端子50和搭铁，应导通，并且电阻的阻值在标准范围内，否则保持线圈可能出现开路故障或线圈搭铁不良。
三．起动机的装配。
按拆卸的相反顺序安装起动机各零部件。
四．起动机线路连接。
