级进模冲压生产操作程序
模具清理前
模具清理后
4-3关机
4-3-1：将制动选择器调整到“切断OFF位 置
4-3-2： 速度（SPM）调至“0”，关闭马达开关，电源 选择键关至“0”位置
速度调至 “ 0”
关闭马达开 关
电源选择键 关至“0”位 置
4-3-3：关闭冲床和送料器的电源
冲床电源
送料器电源
4-4-4：清扫干净机台及周边环境卫生
4-2-4：检查模具有无杂物，清扫干净模具，进行
手制双手循环操作或自动连续模冲压
清理模 具
双手操 作
自动冲 压
4-2-5：用寸动制式冲压将材料放入导料夹槽,遂个工位冲压,确认 定位插针是否精准插入定位孔后确认放松装置是否放松, 直至材料冲制到最后工程，冲压出合格件,再冲压10-20件 后,确认状态稳定后,才可给品管确认首件。
4-1-16：生产过程中，每1小时给导柱加油，上模脱 板加油。
4-1-17：冲压结束后将此次留样之产品与品管确认好 后,放入良品中,不良品则给予品管开不合格处理单 放入不良品区域
不良品交品保开此单
4-1-18：生产数量登记于生产日报表中（包括不良品） 半成品则转入半成品区域，成品和需委外加工则分别 填写物料转移单，分别移至包装组与委外仓库签收。
4-2-10：生产过程中检查废料与半成品是否正确 落入胶箱内，产品是否掉入地上
机台下接废料箱
地面无滑落产品
4-2-11：检查不良品是否隔离不混料（置红色箱内） 塑胶框已放置数量是否与SOP相符并于塑料箱外贴
上制程标签。
不良产品放置机 台左测红色胶箱 内
前标签撕毁, 现标签贴端 正
4-2-12：生产过程中检查该产品质量状态，毛 刺是否异常（孔内、产品外缘），孔 位是否正确折弯角度是否OK,若有发 现异常时及时停止生产，报告上级处 理
4-2-6：此时（首件确认中）把溜料槽与吹风装置 安装好，确认产品正确放于箱子中
吹风装置
溜料槽
4-2-7：检查误送闭模检知是否安装好，滴油装置的 安装
闭模检知
滴油装置
4-2-8：冲压过程中，每半小时对《冲压自检表 》之 内容一一确认打“√”,并把该段时间的产品取 1PCS 留样,后续则同样
4-2-9：生产过程中，每1小时给导柱加油，上模脱 板加油。
电源指示灯
光电保护装置
4-1-5 ：将 马达转动方向控制键 选择（正转、反转） 位置；
反转
正转 反转 正转
协易
金丰
4-1-6：将操作制动调节开关调整至OFF，断开位置
协易
金丰
4-1-7：打开 马达开关 ，听到马达启动声响，绿色指 示灯亮；
协易
金丰
4-1-8：将 调速器（ SPM码） 向右旋转调至 第四格 适 当位置，禁止高速启动烧坏马达；
4-2-13：冲压结束后将此次留样之产品与品管确认好 后,放入良品中,不良品则给予品管开不合格处理单放 入不良品区域
ห้องสมุดไป่ตู้
留样产品“品管”确 认后归于良品中
不良品交“品管”开 此单
4-2-14：生产数量登记于生产日报表中（包括不良品） 半成品则转入半成品区域，成品和需委外加工则分别填 写物料转移单，分别移至包装组与委外仓库签收。
前标签撕毁,现标 签贴端正
4-1-14：生产过程中检查该产品质量状态，毛刺是
否异常（孔内、产品外缘），孔位是否正 确折弯角度是否OK,若有发现异常时及时
停止生产，报告上级处理
4-1-15：冲压过程中，每半小时对《冲压自检表》之 内容一一确认打“√”,并把该段时间的产品取 1PCS 留样,后续则同样
4-2-15：将SMP（速度转速器）调至“0”,在将制动 选择键调整至“切断OFF”位置,分别关闭马达键,电 源开关与切断总电源
关 闭 马 达 键
4-2-15：将SMP（速度转速器）调至“0”,在将制 动选择键调整至“切断OFF”位置,分别关闭马达键,
电源开关与切断总电源
关闭电源开关
关闭总电源
4-2-16：清扫（除）任何此次冲压残留物与工具， 下脚料依类别报销，机台周边环境清扫、清理才 可离岗
台湾协易（SEYI）和金丰冲床机型。
3.起动前之准备:①开空压源 ②开电源③检查润滑系统之油量是
否足够,各润滑外是否已充分供油④检查各部空压管路、
接头是否有漏气现象,操作气压是否在5Kg/c㎡ 左右
⑤确认各指示灯是否正常
4.操作内容：
4-1单工程冲压操作
4-1-1：生产前准备之工具（尖嘴钳、磁棒、风枪、
机台、模具清 理干净
胶箱、工具 按规定位置 摆放整齐
地面清扫干净,标 示柜杂物整理OK
生产数量及生 产者签名
接收单位签收
4-1-19：将SMP（速度转速器）调至“0”,在将制 动选择键调整至“切断OFF”位置,分别关闭马达键, 电源开关与切断总电源
协易
金丰
将SMP(速度转 速器)调至“0”
4-1-19：将SMP（速度转速器）调至“0”,在将制 动选择键调整至“切断OFF”位置,分别关闭马达键, 电源开关与切断总电源
4-2-15：将SMP（速度转速器）调至“0”,在将制 动选择键调整至“切断OFF”位置,分别关闭马达键, 电源开关与切断总电源
将SMP(速 度转速器) 调至“0”
4-2-15：将SMP（速度转速器）调至“0”,在将制动 选择键调整至“切断OFF”位置,分别关闭马达键,电 源开关与切断总电源
在将制动选 择键调整至 “切断OFF” 位置
协易
将制动选择键调整至 “切断OFF”位置
金丰
4-1-19：将SMP（速度转速器）调至“0”,在将制 动选择键调整至“切断OFF”位置,分别关闭马达键, 电源开关与切断总电源
协易
关闭马达键
金丰
4-1-19：将SMP（速度转速器）调至“0”,在将制 动选择键调整至“切断OFF”位置,分别关闭马达键, 电源开关与切断总电源
协易
金丰
4-1-9：将制动选择键调节（安全一行程）相应位置 （注：除连续模自动冲压，手动操作不允许选择连 续制动模式）
协易
金丰
4-1-10：将备好之冲压半成品放置左侧，已冲好之产 品箱放置右侧，再次检查机台左侧是否有不良品箱
机台左侧 半成品箱
机台右侧冲 好产品箱
机台左侧不 良品箱
4-1-11：将模具清扫干净后，双手操作把工件放入模 具管位 进行冲压，将试冲压产品首件确认好后进行 生产。
油壶、抹布 及冲压自检表、标签、生产日报表、 物料识移转别卡）
风枪
冲压自检表
标 签
生 产 报 表
尖嘴钳 油壶
吸棒
移转单
4-1-2 ：仔细熟读该工站 SOP（ 冲压作业指导书 ） 中的注意事项及内容
4-1-3：清理台面内与非本次冲压之残留物及模内 脏污。
4-1-4：打开电源（电源指示灯亮）绿色灯，检查光 电保护装置是否打开。
标示柜整理
4-2：连续模冲压操作
4-2-1：如操作连续模自动冲压生产，先打开送料机 电源开关，电源指示灯亮起
4-2-2：按照架料方向选择送料反转或正转模式
送料机选择方向开关(逆或正)
4-2-3：送料方式选择自动感应式和手动的相应模式； 送料机滚软夹于材料各二侧，间隙约0.5mm，并送料 机上的材料与送入模内成一直线。
生 产 部 冲 压 课
教育训练教材 1
(冲压操作程序)
H S
制作日期 版 本 2005-2-14 0 核 准 制作人 黄 逸 鹏 吴 刚
1． 目 的:为了使公司生产部冲压课操作正确、安全操作冲床 设备，达到安全生产、品质保证，特制定此训练教材
2. 适用范围：适用于本公司生产冲压操作工作，本指引适用于
协易
关闭电源开关
金丰
4-1-19：将SMP（速度转速器）调至“0”,在将制 动选择键调整至“切断OFF”位置,分别关闭马达键, 电源开关与切断总电源
协易
关闭总电源
金丰
4-1-20：清扫（除）任何此次冲压残留物与工具， 下脚料依类别报销，机台周边环境清扫、清理才可 离岗
模具、机台 清理
周边环境清 扫
放入工件时需使用 钳子或吸棒等工具
生产时需双手操作
4-1-12：生产过程中检查废料与半成品是否正确落 入胶箱内，产品是否掉入地上
机台下废料箱
地面无掉落产品
4-1-13：检查不良品是否隔离不混料（置红色箱内） 塑胶框已放置数量是否与SOP相符并于塑料箱外贴
上制程标签。
不良产 品放置 机台左 测红色 胶箱内
冲压操作规程
冲压操作规程《冲压操作规程》一、目的为了规范冲压操作，确保生产安全和产品质量，制定本规程。
二、适用范围本规程适用于所有进行冲压操作的人员和设备。
三、操作流程1. 操作前应仔细阅读设备操作手册，并按照要求进行设备检查和保养。
2. 穿戴符合要求的个人防护装备，包括安全帽、护目镜、耳塞等。
3. 对冲压模具和设备进行检查，确保无异常情况后方可进行操作。
4. 根据工艺要求和零件图纸进行调整模具和夹具。
5. 在操作区域内设置警示标识，确保周围的人员不受到影响。
6. 清理操作区域，确保没有杂物和障碍物。
7. 将原材料放置到装料台上，并进行定位。
8. 启动设备，根据工艺要求进行冲压操作。
9. 操作结束后，关闭设备并清理操作区域，保持整洁。
四、安全注意事项1. 禁止非操作人员进入操作区域。
2. 禁止超负载操作，确保设备和操作人员的安全。
3. 操作时禁止喧哗和与他人交谈，确保操作的集中和安全性。
4. 发现设备故障或异常情况应立即停机并报告。
5. 在操作过程中如有紧急情况，立即按下急停按钮。
五、操作技巧1. 在操作过程中，要时刻关注设备运行状态，避免发生安全事故。
2. 操作人员应严格遵守操作规程和工艺要求，确保产品质量。
3. 在对设备和模具进行调整时，要小心谨慎，避免造成损坏和伤害。
六、后续工作1. 操作结束后，要进行设备清洁和维护，确保设备的良好状态。
2. 对产品进行检查和质量验收，确保产品质量合格。
七、违规处理对于违反操作规程的操作人员，将给予相应的纪律处分，严重者将取消其操作资格。
八、附则本规程由生产部门负责执行，工艺和质量部门负责监督执行情况。
对规程内容的修改和调整需经过相关部门的审核和批准。
以上是《冲压操作规程》的内容，希望所有操作人员和设备能够严格遵守，确保生产安全和产品质量。
冲压操作规程
5.1机台长打开电源，对机床进行点检。
然后从班组长领取工艺卡片，并按照工艺卡片顶杆图摆放顶杆（如无顶杆则不需要），并在机床上找到与模具中心线相对的那两条线。
并安排本机台人员清理工作台面垃圾及杂物，检查移动工作台导轨上是否有杂物。
然后工作台移出。
机台长安排人员配合吊模，及准备好装模.生产所用的工具（扳手.压板.抹布.除尘布.拉延油等）。
5.2模具吊出时，应用抹布擦干净模具下表面。
模具放上工作台时，模具中心线要与机床上相对应那两条线重合。
如无顶杆，模具中心线应与工作台中心线重合。
如模具特殊不能重合那中心距要小于120mm。
放好模具后，擦干净模具上表面。
检查移动工作台导轨及液压垫上是否有杂物。
工作台移入.落下，移动工作台工作方式选择断。
机床工作方式选择调整，顶出器工作方式选择拉伸垫。
慢慢顶出顶杆，注意模具与顶杆位置是否一致。
如不一致，找出原因重新放置（此为需要顶杆的模具）。
合模时，机床的工作方式要选择微动对模，然后压下，压制滑块与模具上表面贴合且无缝隙，然后上压板，上模压板需拧紧，下模需松开。
5.3滑块微动回程，然后锁紧（回程是不能用半自动）。
关机，拉上安全栓。
拿下限位块。
用抹布或除尘布，擦干净模具内腔.导板.导柱.导套。
型面上无灰尘，模腔内无杂物。
擦干净后，导板.导柱.导套.需打油。
如是切边.冲孔模，刀刃及孔上都需打油。
清理模具时应对模具进行检查，刀刃是否损坏.孔是否堵塞.落料是否畅通.定位是否损坏松动.以及型面是否有损坏。
机台长按工艺卡片上要求进行参数设置。
设置完后，机床空运行几次。
看实际参数是否达到要求。
然后合模，拧紧下模压板。
把除了生产所用工具放回原位。
5.4机台长分配机台人员位置，以及在这一序中怎样取.放件才不会对产品造成撞伤等损坏，及注意事项。
生产第一件产品，机台长自检，认为合格后，叫班组长及质检员确认，确认后再生产。
生产过程中机台工作人员要对产品.模具.设备进行监控。
及时清理废料，以免造成不良产品及模具的损坏。
垫片级进模冲压模具说明
垫片级进模冲压模具说明1. 模具概述垫片级进模冲压模具是一种专用于制造垫片的模具。
垫片是一种薄而平坦的密封元件，常用于填平不规则表面之间的间隙，以达到密封效果。
2. 模具结构2.1 上模组成上模由模具座、上模座、顶针、顶板等组成。
模具座和上模座通过螺栓连接，顶针通过扁平导柱与上模座固定连接。
顶板位于上模座的顶部，用于提供上模移动的支撑。
2.2 下模组成下模由模具座、下模座、定位销、导柱等组成。
模具座和下模座通过螺栓连接，在下模座上设置有定位销，用于定位模具的位置。
下模座通过导柱与模架连接，以确保下模固定在模架上。
2.3 垫片成形部件垫片成形部件由上垫块、下垫块、压力板等组成。
上垫块和下垫块通过导柱进行定位，并通过螺母进行调节。
压力板负责施加压力，使垫片原料在模具中得到成形。
3. 模具工作原理垫片级进模冲压模具的工作原理如下：1.加工前，将垫片原料放置于模具的合适位置。
2.启动冲床设备，上模开始下降，压力板施加压力。
3.上垫块、下垫块通过导柱定位，分别支撑垫片的上部和下部。
4.上模移动至一定位置后，顶针开始起作用，将垫片进行脱模。
5.上模继续下降，将压力传递至垫片原料，使其在模具中得到成形。
6.冲床设备升程到达设定高度后，上模开始回升，完成一次冲压过程。
7.冲床设备重复进行上述步骤，连续生产垫片。
4. 模具使用注意事项在使用垫片级进模冲压模具时，需要注意以下事项：1.定期检查模具结构是否完整，如有发现损坏或磨损的零件，及时更换。
2.在模具安装前，先确保模架上的导柱孔和模具座的定位销孔无误。
3.使用时，应确保模具座与冲床设备连接紧固，以免发生偏移。
4.在生产过程中，及时清理模具内的残留物和切屑，以确保成形质量。
5.如果需要更改垫片的尺寸或形状，应更换相应的上垫块、下垫块和顶针。
5. 模具维护保养为确保垫片级进模冲压模具的正常使用寿命，需要进行定期维护保养：1.模具使用结束后，要做好清洁工作，包括清除切屑和残留物等。
冲压工安全生产操作规程安全生产
冲压工安全生产操作规程1、急需一份冲压车间安全生产制度。
谢谢一员工必须穿戴好防护用品（安全帽，长袖工作服，手套，防砸鞋等）二严格zd执行操作规程以及正确使用工具三进行冲专压工作时应认真操作，严禁说笑打闹四原料与成品各自码放整齐以不妨碍操作为标准五认真填写报表（来料，成品）以备随时查询六工具应码放整齐以免影响其它岗位七冲压操作时应随时进行抽查属以免造成废品和不良品2、冲压作业指导书怎么做1、工序目录2、各工序图纸：关键尺寸、定位点要求，质量要求、操作注意事项，所需量具，检验要求。
3、冲压车间如何注重安全生产1、设备，劳保这个不用多说了吧。
2、生产规程，安全规范制定切实可行的安全操作规程。
3、安全意识设立安全生产员岗位，在安全方面培训生产操作人员的同时，主管工厂内所有安全专相关事宜，独立于生产车间属，直接附属于厂长，日常车间巡视，有权纠正和停止任何违反操作规程的行为，杜绝任何存在的安全隐患，且具有在安全方面考核车间的权利！安全分直接与员工工资挂钩。
4、在冲压车间工作如何做到个人生产安全佩戴齐全的个人防护用品，袭工作服、劳保鞋、手套（有些设备不允许戴手套）、防护眼镜、耳塞、安全帽遵守机械的安全操作百规程，不操作未经授权的机械设备，操作前要进行细致检查不得让他们代替自己操作设备离开度前要停止设备运行，切断电源开关机械设备接地良好，电源线及开关完好知，有漏电保护器定期参加安全培训和技能培训不酒后上岗，班上不吸烟希望能够帮到你道了5、冲床安全技术操作规程冲压安全管理规程机械部机生字(1985)60A第一章总则第一条为了加强对冲压安全生产的管理，确保人身安全特制定本规程。
第二条本规程对冲压机械、安全装置和模具的设计与制造，使用与管理等作了规定冲压机械的设计制造单位和使用单位，应根据本规程制定实施办法，并予贯彻执行。
第三条本规程所适用的设备：机械压力机、冷挤压压力机、剪板机、板料折弯压力机。
第二章设计与制造第四条冲压机械的安全技术要求，应参照JB3350-83《机械压力机安全技术条件》等有关规定执行。

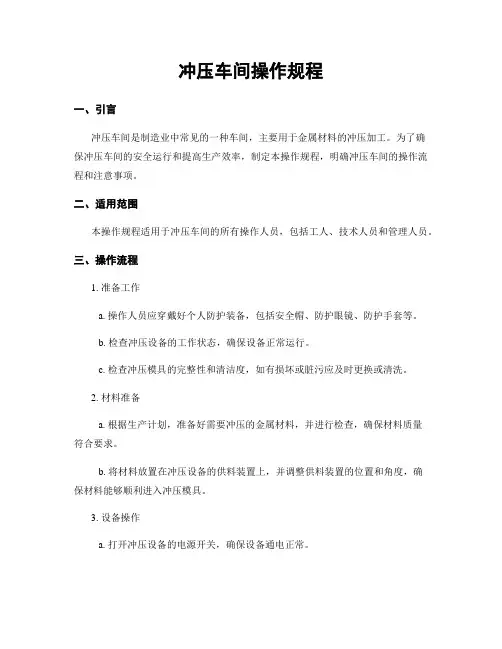

冲压车间操作规程
