压接作业指导书1

导线、避雷线压接作业指导书

35kV~110kV输电线路工程导地线压接作业指导书江阴市苏源电气安装有限公司 2002年11月2日

编写: 审核: 批准:

目前，送电线路导线和避雷线（钢绞线）的连接，采用的方法有液压和爆压两种。液压连接用于钢绞线和大截面的钢芯铝绞线（LGJ-240及以上）；爆压连接用于所有规格的钢绞线和钢芯铝绞线。导地线压接具有隐蔽工程的特点，是一项特殊的操作项目，其操作质量直接关系到送电线路持续运行安全，必须引起重视。一、一般规定、要求（1）不同金属、不同规格、不同绞制方向的导线或避雷线，严禁在一个耐张段内连接。（2）线路在跨越铁路、公路、一、二级通信线、35kV及以上电力线、通航河流、管道等重要设施档内，不允许有直线接续管。（3）导线或避雷线采用液压、爆压接续的操作，必须由经过考试合格的技术工人担任。在压接操作完成并自检合格后，应在接续管上打上操作人员的钢印。（4）导线或避雷线必须使用与现行的电力金具配套的接续管及耐张线夹管进行连接。连接后的握着强度，在架线施工前应进行试件试验。各种型号的试件不得少于3件（允许直线接续管与耐张线夹管合为一试件），其试验握着强度，对液压及爆压都不得小于导线或避雷线保证计算拉断力的95%。（5）导线或避雷线的连接部分线别应正确，无混绞现象，连接部分应平整完好，不得存有线股绞制不良，线股断股、缺股、线股交叉、锈蚀等缺陷。（6）接续管的型号应符合金具标准或设计规定，外观检查内

外表面应平滑，不得有砂眼、气孔、裂纹等缺陷。（7）导线、避雷线接续后，必须符合以下标准： 1）接续管必须平直，弯曲度（弯度与长度之比）不得过大。在压接前弯曲度不得超过1%，压接后弯曲度不得大于2%。超过时应校直，校直后的接续管不得有裂纹或明显的槌痕，达不到规定时应割断重接。 2）接续管外飞边、毛刺及表面未超过允许的损伤，应锉平并用砂纸磨光。 3）接续管两端不应有鼓包现象，接续管两端口处，钢接续管应涂以防锈漆。 4）钢接续管在压缩后锌皮脱落时，应涂以防锈漆。 5）爆压管爆压后出现裂缝或穿孔时，必须割断重接。（8）紧线后在一个档距内每根导线或避雷线上只允许有一个接续管和不超过三个补修管。当采用张力放线时，一个档距内不应超过两个补修管，并应满足下列规定： 1）各类管或耐张线夹间的距离不应小于15m。 2）接续管或补修管与悬垂线夹的距离不应小于5m。 3）接续管与补修管或间隔棒的距离不宜小于0.5m,且宜减少因损伤而增加的接续管。二、液压连接液压连接是采用液压机，以高压油泵为动力，以相应的钢模对大截面导线或避雷线进行压力连接的操作。施压前接续管及耐张线

欧式管形端子压接接线工艺作业指导书

欧式管形端子压接连线作业指导书适用范围：本作业指导书适用于导线截面积0.5mm2～10mm2铜质导线、低烟无卤导线、耐高温导线的欧式管形端子的连接。 1.操作方法 1.1剥去导线的绝缘层 1.1.1使用工具：剥线钳，卷尺。（图1-图3）图1 确定导线的剥线长度，按照钳口处的刻度，调节橘色滑块注意：剥线长度的正确，直接影响到接线质量，后果相当严重！图2

●通过调节上部的橘色滑块，对应不同导线的绝缘皮厚度注意：如果位置不正确，将无法剥除绝缘皮，或损坏导线图3 ●将导线一端顶至橘色滑块，按动手柄，剥线就能够顺利完成 1.1.2技术要求：剥去导线（电缆）绝缘层时，不得损害线芯，并使导线线芯金属裸露。如（图4）；剥线长度以端子型号为准。图4 1.1.3检验方法：采用笼式端子接线时，应保证导线绝缘层要进入端子的圆孔中：4mm2

及以下导线的绝缘外皮要求进去3-5mm，6-10mm2导线的绝缘外皮要求进去5-7mm。使用卷尺目测。非正面接线及其他笼式弹簧接线要求剥线长度正确。卷尺目测。(图5) 图5 1.2清洁接触面：在接线端子与导线插装之前，将剥开的线芯和接线端子仔细清理干净，要求裸露导线光洁无非导电物和异物，接线端子内部清洁。检验方法为目测。 1.3线芯插入接线端子套：剥开的线芯插入接线端子套时，将所有的线芯全部插入端子中。检验方法为目测。 1.4接线端子冷压接：将管形端子压接到导线上，需要专用压线钳压接（OPT SN-06WF，SN-10WF 图6）。检验方法均为目测。

图6 1.4.1导线的截面要与接线端子的规格相符。 1.4.2使用压接工具的钳口要与导线截面相符，压线钳必须在有效期内。 1.4.3压接部位在接线端子套的中部，压接部位要求正确。（图7）图7 1.4.4使用无限位装置的压接工具,必须把工具手柄压到底，以达到机械性能。压好好管形端子如图8.

二次线作业工艺及端子压接判定

电阻、二极管成型操作要求一、根据元器件清单或样机对需要成型的元器件确认： 1、元器件型号、规格； 2、成型形式（卧式或立式）； 3、跨距；二、成型操作 1、卧式成型： ①根据确认的跨距，调整轴向成型机，注意：调整关键是切断引脚的旋转刀片须紧贴靠板，折弯处应离成型元件端面1mm以上。无法使用轴向成型机的元件，可选用相应模具手工成型； ②对成型后的首件，可在线路板上该元件相应的孔位插装验证； ③首件验证合格后，可连续进行该元件的卧式成型操作；过程中和结束时应抽样验证。 ④若切断的元器件引脚不平整（如带毛刺）时，需调整设备（如靠板偏心、刀片钝等）。 2、立式成型： ①参照样机或样件，手工进行立式成型，二极管立式成型应注意弯曲端极性； ②弯曲端起始弯曲处离该端面应大于2mm，（特殊情况允许1mm）弯曲部位应呈弧形； ③立式成型的首件，可在线路板上该元件相应的孔位插装验证，插装后弯曲一端的引脚超出PCB板焊盘部分的长度应不小于3mm； ④首件验证合格后，可连续进行该元件的立式成型；过程中和结束时应抽样验证。 3、注意： ①操作者手上不得有油或污渍，成型用工具、器械要清洁，成型时形成的切屑要及时清理； ②同一型号、规格的元件成型操作应连续一次性完成，不得在过程中穿插成型其它型号、规格的元件； ③同一型号、规格的元件成型后放在同一容器内，不可与其它型号、规格的元件混放。三、成型作业结束，清洁工作场地及设备。

线材生产操作要求一、裁线、剥线 1、根据生产单，设计文件或样件要求，确认： a)线材型号、规格、颜色 b)裁线长度（无特殊要求时，实际裁线长度的误差为±5mm） c)形式（全剥或半剥） d)剥头长度（无特殊要求时，剥头长度为3—4mm） 2、依据以上确认的内容，调试剥线机参数，并进行试裁、试剥。 3、对试裁的首件长度、剥头形式、剥头长度进行确认。 4、首件经确认无误后，可进行连续操作，无特殊要求时，每年100根为一捆扎单元，将线材理顺齐后，用不掉色的橡皮筋捆扎，整齐摆放转入下道工序。 5、每连续生产工艺1000根时，应取其最后一根对线长、剥头形式、剥头长度进行验证。如验证不合格，应查找原因，重新从第2项开始。 6、无特殊情况，剥线机加工的线材必须是机器设备允许的规格种类，材质主要是铜材、铝材，其它如铁质线材及并线不得在剥线机上加工。 7、操作完毕后将剩余线材整理盘好顺序回库，剥下护套头收集到专用箱内。 8、操作过程中出现解决不了解的故障时应立即停机并进入《反映问题的渠道》。二、线头浸锡 1、捻紧每根需浸锡的线头。 2、将需浸锡的线头浸过助为焊剂后，无铅锡275℃±5℃，外包皮线材不耐高温时，在锡炉内浸锡1～3秒，外包皮线材耐高温时，在锡炉内浸锡时间为3～5秒。 3、浸过锡的线扎，应沾锡均匀，线头不散，线头间不连锡，绝缘层无污染。 4、用不掉色的橡胶圈困扎的成扎线扎整齐摆放，转入下道工序。 5、原则上浸过锡的线材，存放时间不宜过长；且存放时要防潮、防阳光（紫外线）、防氧化。三、特殊线束生产 1、对超长、超长剥、超粗线束生产（符合其中一项）一般采用手工操作

导地线压接作业指导书

————————————————————————————————作者: ————————————————————————————————日期:

附件2：《施工作业指导书》分析表施工作业指导书名称导地线压接作业指导施工作业指导书编号ＳDXL-ZW-1０具体内容: 1.中国南网标准:耐张线夹、接续管、补修管无具体规格型号,本工程导地线耐张线夹、接续管、补修管规格型号如下。名称规格耐张线夹/耐张管接续管补修管导线钢芯铝绞线JL/LB1A-240/40 NY-240/40BG JY-240/40BG JX-240 地线钢芯铝绞线JLB23-70 NY-70BG JYT-70BG JX-70BG

乐东望楼站至乐东1１0kV站第二回线路新建工程导地线压接作业指导书编码:SＤXL-ZＷ－１0 湖南鸿源电力建设有限公司海南项目部 2013年06月

批准：日期: 审核: 日期：编写: 日期:

目录 1 工程概况、适用范围?错误!未定义书签。 2 编写依据....................................................................................................... 错误!未定义书签。 3 作业流程....................................................................................................... 错误!未定义书签。4安全风险辨析与预控?错误!未定义书签。５作业准备?错误!未定义书签。 6 作业方法?错误!未定义书签。７质量控制措施及检验标准?错误!未定义书签。

220kV线路工程导地压接作业指导书

批准：年月日安全审核：年月日质量审核：年月日技术审核：年月日编写：年月日

目录一、总则 (1) 二、适用范围 (2) 三、作业任务 (2) 四、作业准备工作 (2) 五、施工工艺及技术要求 (4) 六.、保证质量措施 (11) 七、安全及环保措施 (14) 八、作业工艺流程图 (15) 九、施工记录 (15) 十、支持性文件 (15) 十一、安全文明施工 (16) 十二、工器具配备表 (17)

一、总则 1.1 工程概况：本工程为官滩变-安澜变220kV线路工程，采用架空线架设，设计风速27.0m/s，覆冰导线5mm，地线10mm。本工程新建线路全长17.564km，其中双回路角钢塔架设段约0.544km,220/110kV混压四回路角钢塔架设段约17.019km。本工程220kV导线采用2×JL1/LHA1-210/220型铝合金芯高导电率铝绞线，地线两根采用OPGW-150。110kV导线采用2×JL/G1A-300/25兼1×JL/G1A-400/35，本期110kV部分不架线。角钢塔共计57基，双回路终端塔2基，混压四回路直线塔40基，混压四回路转角塔9基，混压四回路分支塔6基。 1.2编制目的：为了在送电线路架线工程中认真执行国家规范，做到技术先进、经济合理、确保质量，编制本作业指导书。 1.2导线采用： 2×JL1/LHA1-210/220型铝合金芯高导电率铝绞线，地线两根采用OPGW-150。进线档分流地线采用JLB40-150型铝包钢绞线。 1.3本作业指导书适用于以高压油泵为动力，以相应钢模为模具的送电线路导线及避雷线的液压施工，接续管为圆形，压后是六角形。 1.4送电线路导地线液压施工中，除应按本作业指导书施工外，尚应符合国家现行有关标准、规范的规定。 1.5编制依据官滩变-安澜变220千伏线路工程施工图及有关说明；《110～500kV架空送电线路施工及验收规范》 (GB50233—2005)；《110kV～500kV架空电力线路工程施工质量及评定规程》（DL/T 5168-2002）；《电力建设安全工作规程第2部分：架空电力线路》DL5009.2—2013；《电力建设安全健康与环境管理工作规定》《国家电网公司输变电工程标准化施工作业手册-送电工程分册》《国家电网公司电力建设安全工作规程(线路部分)》《国家电网公司输变电工程施工危险点辨识及预控措施（试行）》《架空送电线路导线及避雷线液压施工工艺规程》（SDJ226-2013）《铝绞线及钢芯铝绞线》(GB1179-1983) 《光纤复合架空地线》（DL/T832-2003）

电连接压接作业指导书

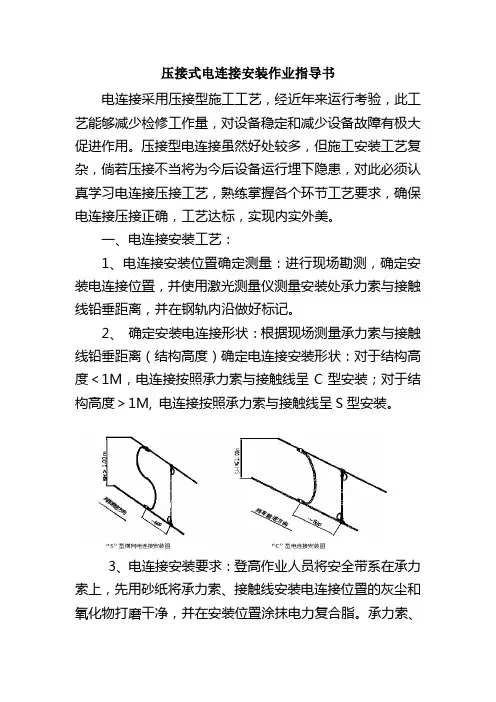

压接式电连接安装作业指导书电连接采用压接型施工工艺，经近年来运行考验，此工艺能够减少检修工作量，对设备稳定和减少设备故障有极大促进作用。压接型电连接虽然好处较多，但施工安装工艺复杂，倘若压接不当将为今后设备运行埋下隐患，对此必须认真学习电连接压接工艺，熟练掌握各个环节工艺要求，确保电连接压接正确，工艺达标，实现内实外美。一、电连接安装工艺： 1、电连接安装位置确定测量：进行现场勘测，确定安装电连接位置，并使用激光测量仪测量安装处承力索与接触线铅垂距离，并在钢轨内沿做好标记。 2、确定安装电连接形状：根据现场测量承力索与接触线铅垂距离（结构高度）确定电连接安装形状：对于结构高度＜1M，电连接按照承力索与接触线呈C型安装；对于结构高度＞1M, 电连接按照承力索与接触线呈S型安装。 3、电连接安装要求：登高作业人员将安全带系在承力索上，先用砂纸将承力索、接触线安装电连接位置的灰尘和氧化物打磨干净，并在安装位置涂抹电力复合脂。承力索、

接触线电连接线夹应垂直安装，上下对齐；安装后接触线电连接线夹处导高不应低于最近吊弦处的导高。股道电连接在任何温度下，均应垂直安装，且应在同一断面内。 4、电连接压接过程中技术标准及注意事项： 1）电连接线夹安装时，接触线、承力索、加强线、电连接线与线夹接触面进行表面氧化膜清洗，导线清洗长度不应小于连接长度的1.2倍，清洗后导线接触面需涂电力复合脂。 2）电连接线所用材质规格、线夹型号及安装形式应符合设计要求，不得有接头、压伤断股、散股现象，并预留因温度变化而产生的位移长度。 3）电连接安装位置应区分不同锚段、不同温度要求，同一悬挂接触线、承力索间的电连接应垂直安装，接触线与承力索电连接线夹应在同一垂直面上，股道间电连接正常温度时应保证点连接线垂直于正线，施工偏差为±100mm。 4）电连接安装位置，横向电连接距悬挂点2m左右，股道电连接距悬挂点5m左右，线岔电连接距悬挂点10m 左右，施工偏差不大于±500mm。接触线电连接线夹处接触线高度应不低于最近吊弦处的悬挂高度，施工允许偏差0-3mm。 5）电连接线长度正确，弧度、弛度符合标准，在任何情况下均应满足带电距离要求。除股道电连接外，承力索与接触线之间均压接成“S”形电连接。 6）压接使用生产厂家提供专业压接工具，液压泵的压

干包低压电缆终端头制作与安装作业指导书

天府大道南延线道路照明工程干包低压电缆终端头制作与安装作业指导书编制：审核：批准：编制单位：成都天府大道南延线电气工程项目部编制日期：二〇一二年八月三十日
