GJY-AKTF-221-1-1型轨道检查仪（一）产品概述GJY-AKTF-221-1-1型轨道检查仪是一种基于数字陀螺精密测量原理的轨道几何状态检查仪器。
通过测量轨道的方位角和坡度角，并对距离的积分，得到轨道的横，垂坐标分量，从而计算轨道的不平顺性。
该不平顺指标包括轨距、轨距变化率、水平（超高）、左右高低、左右轨向、三角坑等。
系统分为4大部分：传感器部分，数据处理计算中心部分，多功能数据调理主板，精密机械小车。
传感器部分功能：收集线路状态原始信号；多功能数据调理主板功能：传送和调理原始信号；数据处理计算中心部分功能：将处理传送过来的原始信号，生成最终用户数据；精密机械小车功能：是所有模块的载体，保证了装置的稳定工作。
（二）工作环境及条件∙环境温度： -20℃～＋50℃温度下可靠工作。
∙海拔高度：不超过2500m∙相对湿度：不大于90%RH∙线路要求：无积水积雪∙行进速度： 0～8km/h∙重量：≤35kg（三）性能指标∙电源容量：有效工作时间>8h。
∙耐磨：各车轮500Km以内无明显磨耗。
∙绝缘性能：各车轮及机构间阻抗大于1MΩ。
∙抗干扰能力：具有较强的抗电磁干扰能力。
(四)技术标准1.TB/T 3147—2012《铁路轨道检查仪》。
2.JJG 1090-2013 《铁路轨道检查仪检定规程》。
(五)技术要求1.主要技术指标(五)功能特点1. 接触轨道的测量轮、导向轮、行走轮耐磨性应满足检测500km 线路的使用要求。
2. 抗干扰能力：在电气化铁路区段及有射频等干扰的地方不影响数据采集，适应野外作业，采集数据稳定。
3.具有运行总里程累计及显示功能、超限实时声响报警功能、里程修正功能及辅助定位措施。
所有项目现场超限报警功能可以立即让检测者标记出大病害的处所。
可以通过人机对话，记录线路的特征点、道口、站台、固定螺栓脱落、断轨等标记或病害。
4. 轨检仪各检测项目采取等间距采样方式移动测量每米不少于4个测量点，同时将测量的真实结果实时显示出来。

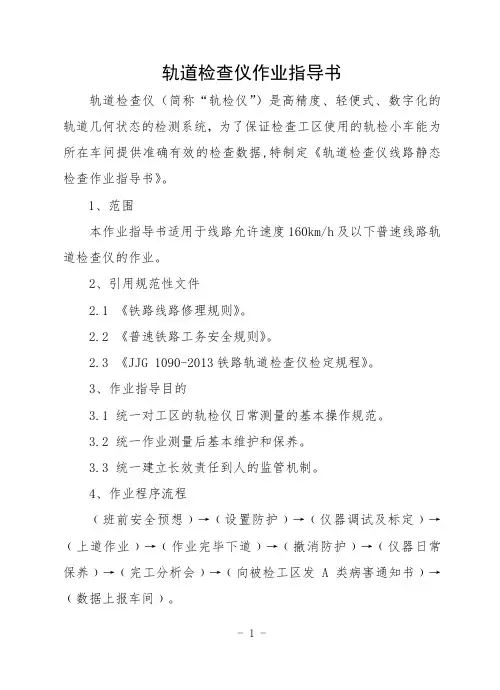

轨道检查仪作业指导书
轨道检查仪作业指导书轨道检查仪(简称“轨检仪”)是高精度、轻便式、数字化的轨道几何状态的检测系统，为了保证检查工区使用的轨检小车能为所在车间提供准确有效的检查数据,特制定《轨道检查仪路线静态检查作业指导书》。
1、范围本作业指导书合用于路线允许速度 160km/h 及以下普速路线轨道检查仪的作业。
2、引用规范性文件2.1 《铁路线路修理规则》。
2.2 《普速铁路工务安全规则》。
2.3 《JJG 1090-2022 铁路轨道检查仪检定规程》。
3、作业指导目的3.1 统一对工区的轨检仪日常测量的基本操作规范。
3.2 统一作业测量后基本维护和保养。
3.3 统一建立长效责任到人的监管机制。
4、作业程序流程﹙班前安全预想﹚→﹙设置防护﹚→ ﹙仪器调试及标定﹚→﹙上道作业﹚→﹙作业完毕下道﹚→﹙撤销防护﹚→﹙仪器日常保养﹚→ ﹙完工分析会﹚→ ﹙向被检工区发 A 类病害通知书﹚→﹙数据上报车间﹚。
5、日常测量的基本操作5.1 轨检仪组成5.2 轨道检查小车操作人员要求配置5.2.1 轨道检查小车人员需进行轨检仪理论、实操培训和安全防护培训，培训合格者方可上岗。
5.2.2 轨检仪操作人员应具有中专及以上文化程度(防护人员高中以上) ，具有必要的电脑知识和操作技能，了解仪器性能状态，熟练掌握轨检仪主要技术指标、操作规程和故障排除方法，同时能胜任路线手工复核检查工作。
5.2.3 作业人员在检查时应认真负责，确保数据准确、检查项目齐全，杜绝漏检、误检和无效检。
如发生无效检，检查监控工区必须及时补检，确保任务完成的到位性。
5.3 上道5.3.1 确认轨检仪已正确拼装，并检查轨检仪各个螺丝是否松动。
5.3.2 将轨检仪抬起轻放在轨道上。
5.3.3 检查各测量轮与走行轮是否与轨道正常接触。
5.3.4 轻推轨检仪行走，检查各测量轮、走行轮是否正常工作。
5.4 测量5.4.1 打开电源，轨检仪系统预热 5 分钟。
5.4.2 启动笔记本电脑上的 Railway Chk 软件核实软件的版本及注册信息。
轨道检查仪研究报告
轨道检查仪研究报告本文主要介绍了轨道检查仪的研究背景、研究现状、研究内容和研究成果，对轨道检查仪的技术特点、应用前景和发展趋势进行了分析和展望。
关键词：轨道检查仪；研究背景；研究现状；研究内容；研究成果；技术特点；应用前景；发展趋势一、研究背景轨道检查是铁路运输安全的重要保障措施之一，其目的是及时发现和处理轨道上的故障和缺陷，确保列车行驶安全。
传统的轨道检查方法主要是人工巡视和机车检查，但存在效率低、覆盖范围狭窄、检测精度不高等问题。
随着科技的发展和铁路运输的不断改进，轨道检查仪作为新型检测设备，受到了越来越多的关注。
二、研究现状目前，国内外已经开展了大量的轨道检查仪研究工作，主要涉及检测技术、检测设备和数据处理等方面。
在检测技术方面，主要包括声波检测、红外线检测、电磁检测、激光检测等多种技术方法。
在检测设备方面，主要包括无轨车、轨道车、机车等多种设备形式。
在数据处理方面，主要包括图像处理、信号处理、数据分析等多种方法。
这些研究成果为轨道检查仪的发展奠定了基础。
三、研究内容本文主要对轨道检查仪的研究内容进行了探讨，包括检测技术、检测设备和数据处理等方面。
1. 检测技术声波检测是一种常用的轨道缺陷检测技术，其原理是通过声波的传播来检测轨道的缺陷情况。
红外线检测是一种非接触式的检测技术，可以检测轨道的温度变化情况。
电磁检测是一种基于电磁感应原理的检测技术，可以检测轨道的磁场变化情况。
激光检测是一种高精度的检测技术，可以检测轨道的形状和尺寸等参数。
这些技术方法可以相互结合，提高检测精度和效率。
2. 检测设备轨道检查仪的检测设备形式多种多样，包括无轨车、轨道车、机车等多种形式。
无轨车是一种以轮轴为支撑的检测设备，可以在轨道上自由行驶，具有较高的灵活性和可靠性。
轨道车是一种以轨道为支撑的检测设备，可以在轨道上行驶，具有较高的稳定性和检测精度。
机车是一种以列车为支撑的检测设备，可以在列车行驶过程中进行轨道检测，具有较高的效率和覆盖范围。
轨道检查仪作业指导书
轨道检查仪作业指导书轨道检查仪（简称“轨检仪”）是高精度、轻便式、数字化的轨道几何状态的检测系统，为了保证检查工区使用的轨检小车能为所在车间提供准确有效的检查数据,特制定《轨道检查仪线路静态检查作业指导书》。
1、范围本作业指导书适用于线路允许速度160km/h及以下普速线路轨道检查仪的作业。
2、引用规范性文件2.1 《铁路线路修理规则》。
2.2 《普速铁路工务安全规则》。
2.3 《JJG 1090-2013铁路轨道检查仪检定规程》。
3、作业指导目的3.1 统一对工区的轨检仪日常测量的基本操作规范。
3.2 统一作业测量后基本维护和保养。
3.3 统一建立长效责任到人的监管机制。
4、作业程序流程﹙班前安全预想﹚→﹙设置防护﹚→﹙仪器调试及标定﹚→﹙上道作业﹚→﹙作业完毕下道﹚→﹙撤消防护﹚→﹙仪器日常保养﹚→﹙完工分析会﹚→﹙向被检工区发A类病害通知书﹚→﹙数据上报车间﹚。
5、日常测量的基本操作5.1 轨检仪组成5.2 轨道检查小车操作人员要求配置5.2.1 轨道检查小车人员需进行轨检仪理论、实操培训和安全防护培训，培训合格者方可上岗。
5.2.2 轨检仪操作人员应具有中专及以上文化程度（防护人员高中以上），具有必要的电脑知识和操作技能，了解仪器性能状态，熟练掌握轨检仪主要技术指标、操作规程和故障排除方法，同时能胜任线路手工复核检查工作。
5.2.3 作业人员在检查时应认真负责，确保数据准确、检查项目齐全，杜绝漏检、误检和无效检。
如发生无效检，检查监控工区必须及时补检，确保任务完成的到位性。
5.3上道5.3.1 确认轨检仪已正确拼装，并检查轨检仪各个螺丝是否松动。
5.3.2 将轨检仪抬起轻放在轨道上。
5.3.3 检查各测量轮与走行轮是否与轨道正常接触。
5.3.4 轻推轨检仪行走，检查各测量轮、走行轮是否正常工作。
5.4 测量5.4.1 打开电源，轨检仪系统预热5分钟。
5.4.2 启动笔记本电脑上的Railway Chk软件核实软件的版本及注册信息。

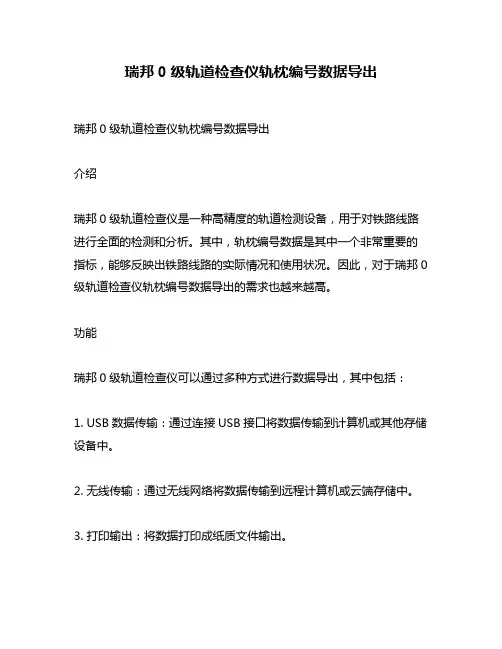

瑞邦0级轨道检查仪轨枕编号数据导出
瑞邦0级轨道检查仪轨枕编号数据导出瑞邦0级轨道检查仪轨枕编号数据导出介绍瑞邦0级轨道检查仪是一种高精度的轨道检测设备，用于对铁路线路进行全面的检测和分析。
其中，轨枕编号数据是其中一个非常重要的指标，能够反映出铁路线路的实际情况和使用状况。
因此，对于瑞邦0级轨道检查仪轨枕编号数据导出的需求也越来越高。
功能瑞邦0级轨道检查仪可以通过多种方式进行数据导出，其中包括：1. USB数据传输：通过连接USB接口将数据传输到计算机或其他存储设备中。
2. 无线传输：通过无线网络将数据传输到远程计算机或云端存储中。
3. 打印输出：将数据打印成纸质文件输出。
4. 数据存储：将数据存储在设备本身的内部存储器中。
具体操作1. USB数据传输首先需要将瑞邦0级轨道检查仪与计算机或其他存储设备连接。
连接后，在设备屏幕上选择“导出”选项，并选择需要导出的文件类型和目录。
然后按下“确认”按钮即可开始导出。
2. 无线传输在设备屏幕上选择“无线传输”选项，并选择需要传输的文件类型和目录。
然后按下“确认”按钮即可开始传输。
需要注意的是，使用无线传输需要保证设备与接收端在同一网络环境中，并且网络连接稳定。
3. 打印输出在设备屏幕上选择“打印”选项，并选择需要打印的文件类型和设置打印参数。
然后按下“确认”按钮即可开始打印。
4. 数据存储在设备屏幕上选择“存储”选项，并选择需要存储的文件类型和目录。
然后按下“确认”按钮即可开始存储。
注意事项1. 在进行数据导出前，需要确保瑞邦0级轨道检查仪已经完成了数据采集工作，并且数据已经被正确保存。
2. 在进行USB数据传输时，需要确保连接的USB接口稳定，并且计算机或其他存储设备已经正确识别了瑞邦0级轨道检查仪。
3. 在进行无线传输时，需要确保网络连接稳定，并且接收端已经正确设置了相关参数。
4. 在进行打印输出时，需要确保打印机与瑞邦0级轨道检查仪连接稳定，并且设置了正确的打印参数。
总结瑞邦0级轨道检查仪轨枕编号数据导出是一个非常重要的功能，能够帮助用户更好地了解铁路线路的实际情况和使用状况。
轨道检查仪安全操作规程基本要求
轨道检查仪安全操作规程基本要求1、为保证GJY-T-4型轨道检查仪（以下简称T4轨检仪）在使用中的行车、作业、人身和设备安全，凡从事轨道检测的人员，都要认真执行铁道部《铁路技术管理规定》、《铁路线路维修规则》、《铁路工务安全规则》轨道检查的安全措施和《计量法》的有关规定以及厂家的专业培训。
2、实行安全第一、预防为主的方针，防患于未然。
检查人员应严格执行岗位责任制，遵守劳动纪律，以保证轨道检查的安全和人身安全。
检测及安全1、检查纵梁和横梁定位轴承之间的绝缘电阻是否大于1MΩ，小于1MΩ禁止上道检查；将设备分解后运到检测现场，用干燥麻布擦去表面灰尘，将纵梁和横梁装配好，拧紧连接螺栓，安装好电池及电源线；安装面板，确保在关机状态下插好数据电缆线，调整推杆到合适高度。
开机自检，系统显示正常后方可上道。
2、上道时需要两人配合抬起设备，使横梁走行轮和定位轴承先接触轨道，然后在另一端沿垂直轨道方向推动纵梁，将弹簧压缩后轻轻放下纵梁，弹簧归位将装置卡在轨道上。
上道过程中严禁用手触摸弹簧，以免夹伤。
3、检查过程中一人沿轨道匀速推行，另一人跟在道边跟随，观察行车，前后设防护，必须设驻站防护，随时保持与车站联系。
有列车经过或者危险情况，及时将T4轨检仪抬下轨道。
4、检查时，不得用衣帽遮住两耳，以免妨碍听觉；在高堤深堑和曲线多的地段，视线不良时，更应勤回头，认真了望前后来车，及时下道避车。
5、通过桥梁、隧道、道口或横越线路时，应做到“一站、二看、三通过”，严禁来车时抢越。
信号辨认不清时，应及时下道避车，不得臆测行事。
6、休息时，严禁坐卧钢轨、轨枕头及道床边坡上。
人员休息或因事离开，务必将轨检仪抬下轨道。
7、在检查中遇到雷雨时，应下道关机，迅速到安全处所躲避，严禁在大树下、电杆旁或者涵洞内躲避。
操作及安全1、轨检仪（包括分析软件）的操作者必须经过培训，应该严格遵循操作手册和操作规程。
2、轨检仪分解装配（指纵横梁和面板及电池等），必须遵照操作规程要求，按规定的方法和程序进行，否则可能影响使用性能和寿命。
瑞邦0级轨道检查仪轨枕编号数据导出
瑞邦0级轨道检查仪轨枕编号数据导出引言在铁路运营中，瑞邦0级轨道检查仪是一种有效的工具，用于检测轨道的状况和性能。
其中，轨枕是支撑铁道轨道的重要组成部分之一。
轨枕编号数据的导出对于轨道的监测和维护至关重要。
本文将详细探讨瑞邦0级轨道检查仪轨枕编号数据导出的方法与步骤，并介绍其在铁路运营中的应用。
二级标题1：瑞邦0级轨道检查仪简介瑞邦0级轨道检查仪是目前应用广泛的一种轨道检测设备。
它能够通过对轨道进行实时检测、采集和分析数据，帮助判断轨道的状况和性能。
在铁路运营中，瑞邦0级轨道检查仪被广泛应用于轨道的检测与监测工作中。
二级标题2：轨枕编号数据的重要性轨枕是铁路轨道中的一种重要构件，用于支撑铁道轨道。
轨枕的状态直接影响到铁路线路的安全性和运营效果。
轨枕编号数据的导出是一项重要的任务，因为它能够提供轨道的实时状态信息和变化趋势，进而帮助铁路运营方采取相应的维护和修复措施。
二级标题3：瑞邦0级轨道检查仪轨枕编号数据导出的方法瑞邦0级轨道检查仪能够对轨枕进行编号和记录。
以下是常用的瑞邦0级轨道检查仪轨枕编号数据导出的方法：三级标题1：设备连接与设置1.将瑞邦0级轨道检查仪连接到计算机或远程存储设备。
2.根据实际需求对瑞邦0级轨道检查仪进行参数设置，例如选择导出数据的时间范围和导出格式等。
三级标题2：导出轨枕编号数据1.打开瑞邦0级轨道检查仪软件界面，选择“轨枕编号数据导出”功能。
2.在弹出的导出设置窗口中，选择要导出的轨枕编号数据类型和范围。
3.确定导出设置后，点击“开始导出”按钮，即可将轨枕编号数据导出到本地或远程存储设备中。
三级标题3：数据分析与应用导出的轨枕编号数据可以进行进一步的分析和应用。
以下是一些常见的数据分析方法：四级标题1：轨枕状态分析通过分析轨枕编号数据，可以获得轨枕的状态信息，如变化趋势和异常情况。
运营方可以根据这些信息制定相应的维护计划，及时修复或更换受损的轨枕。
四级标题2：轨道评估和优化利用轨枕编号数据，可以对轨道的状况进行评估和优化。
轨道检查仪使用的流程
轨道检查仪使用的流程1. 概述轨道检查仪是一种用于检查轨道状况的仪器设备，可以帮助工作人员进行轨道的巡检和维护。
本文档将介绍轨道检查仪的使用流程，以便用户正确高效地操作设备并获取准确的检测结果。
2. 准备工作在开始使用轨道检查仪之前，需进行一些准备工作，包括：•确认轨道检查仪的工作状态：确保设备的电源已连接并正常工作，检查仪器是否具备足够的电池电量或已连接到电源适配器；•选择适当的检测模式：根据实际需求，选择合适的检测模式，如轨道平整度、轨道纵向坡度、轨道横向坡度等；•检查仪器的标定：确保轨道检查仪已经进行过精确的标定，以保证检测结果的准确性；•确认轨道检查仪的存储容量：检查设备存储容量是否足够，以便可以保存所有的检测数据；•检查仪器的配件：检查仪器的配件是否齐全，如连接线、支架等。
3. 检测流程轨道检查仪的使用流程遵循以下步骤：3.1 设置仪器1.确保轨道检查仪已连线到电脑或终端设备上；2.打开设备并根据使用手册，将检测模式设置为所需的模式；3.根据实际情况调整设置参数，如采样频率、数据显示形式等。
3.2 定位和测量1.将轨道检查仪放置在待检测轨道上合适的位置；2.确保仪器稳固安全地放置，并避免影响测量结果的外界干扰；3.按下测量开始按钮，等待仪器完成测量过程；4.根据测量仪器的要求，移动仪器至下一个测量点，并重复以上测量步骤。
3.3 数据处理和分析1.完成所有的测量后，将数据保存到合适的存储介质中；2.使用相关软件或工具，对保存的数据进行处理和分析；3.根据需要，生成检测报告或结果，并进行必要的图表、图像等形式展示。
3.4 数据存档和整理1.根据公司或项目的规定，对检测数据进行存档；2.整理和归档数据，确保数据的完整性和易查性；3.根据实际需要，将数据上传至服务器、云端存储等平台。
4. 故障排除在使用轨道检查仪的过程中，可能遇到一些常见问题，如设备无法开机、测量结果异常等。
以下是一些可能的解决方法：•设备无法开机：检查设备电源是否连接正常，电池是否充电完毕，尝试重新插拔电源适配器或更换电池；•测量结果异常：在重新测量之前，确保设备放置稳定，避免外部干扰，并检查设备设置参数是否正确；•数据处理错误：检查数据处理软件或工具是否正确安装和配置，并尝试重新导入数据文件进行处理。
