单片机课程设计——单片机控制步进电机分解
基于单片机的步进电机控制器设计
基于单片机的步进电机控制器设计步进电机是一种可实现精确控制和定位的电动机，广泛应用于机械和自动化领域。
为了更好地控制步进电机，可以设计一个基于单片机的步进电机控制器。
本文将从步进电机的基本原理、常见控制方式、单片机的选择、电路设计和程序编写等方面进行详细介绍，共计超过1200字。
第一部分：步进电机的基本原理步进电机主要由定子和转子组成，通过电磁原理可以实现精确控制和定位。
步进电机根据工作方式的不同分为全步进电机和半步进电机，全步进电机每次步进一个固定的角度，而半步进电机每次步进一个更小的角度。
第二部分：常见的步进电机控制方式步进电机的控制方式有多种，其中最常见的控制方式是脉冲方向控制和脉冲加减速控制。
脉冲方向控制方式通过给步进电机控制信号的脉冲数和方向来实现电机转动，脉冲加减速控制方式则通过改变脉冲的频率和加减速度来控制电机的转速和位置。
第三部分：单片机的选择在设计步进电机控制器时，需要选择适合的单片机来实现控制逻辑和信号的生成。
常见的单片机有51系列、AVR系列、ARM Cortex-M系列等。
选择单片机时需要考虑其运算速度、存储容量、IO口数量等因素，以满足步进电机控制的要求。
第四部分：电路设计步进电机控制器的电路设计包括电机驱动电路和控制电路。
其中电机驱动电路用于提供适当的电流和电压给步进电机，以实现其运转。
可以选择使用电流驱动器芯片或者使用MOSFET等器件设计电路。
控制电路主要包括单片机和其他外围电路，用于生成控制信号和接收输入信号。
第五部分：程序编写步进电机控制器的程序需要实现控制逻辑和信号的生成。
程序可以使用C语言或者汇编语言进行编写，通过单片机的GPIO口和定时器等模块来生成适当的脉冲信号和控制信号，驱动步进电机实现转动和定位。
综上所述，基于单片机的步进电机控制器设计涉及到步进电机的基本原理、常见的控制方式、单片机的选择、电路设计和程序编写等多个方面。
通过合理的设计和实现，可以实现对步进电机的精确控制和定位，为机械和自动化领域的应用提供便利。
单片机课程设计——单片机控制步进电机分解

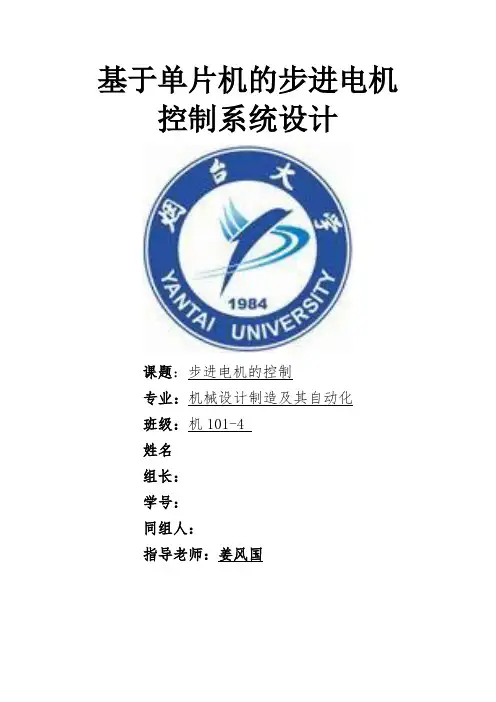

基于单片机的步进电机控制系统设计课题：步进电机的控制专业：机械设计制造及其自动化班级：机101-4姓名组长：学号：同组人：指导老师：姜风国课程设计题目：步进电机控制任务要求：1 完成单片机与功率驱动电路及小功率步进电机的连接。
2 控制步进电机的转动方向、转动速度及转过指定的角度。
3 通过按键改变电机的转向、转速等参数。
任务分配：编写程序绘制电气原理图调试程序对电气原理进行仿真选择各元器件及查询资料目录1步进电机原理及硬件和软件设计 (3)1.1步进电机原理及控制技术 (3)1.2总体设计方框图 (7)1.3设计原理分析 (7)1.3.1元器件介绍 (7)1.3.2方案论证 (10)1.3.3硬件设计 (11)1.3.4软件设计 (17)1.3.5源程序 (22)2.总结 (28)3.结束语 (28)4.参考文献 (29)前言步进电机是一种进行精确步进运动的机电执行元件，它广泛应用于工业机械的数字控制，为使系统的可靠性、通用性、可维护性以及性价比最优，根据控制系统功能要求及步进电机应用环境，确定了设计系统硬件和软件的功能划分，从而实现了基于8051单片机的四相步进电机的开环控制系统。
控制系统通过单片机存储器、I/O接口、中断、键盘、LED显示器的扩展、步进电机的环形分频器、驱动及保护电路、人机接口电路、中断系统及复位电路、单电压驱动电路等的设计，实现了四相步进电机的正反转，急停等功能。
为实现单片机控制步进电机系统在数控机床上的应用，系统设计了两个外部中断，以实现步进电机在某段时间内的反复正反转功能，也即数控机床的刀架自动进给运动，随着单片机技术的不断发展，单片机在日用电子产品中的应用越来越广泛，自六十年代初期以来，步进电机的应用得到很大的提高。
人们用它来驱动时钟和其他采用指针的仪器，打印机、绘图仪，磁盘光盘驱动器、各种自动控制阀、各种工具，还有机器人等机械装置。
此外作为执行元件，步进电机是机电一体化的关键产品之一，被广泛应用在各种自动化控制系统中，随着微电子和计算机技术的发展，它的需要量与日俱增，在各个国民经济领域都有应用。
单片机课程设计-单片机控制步进电机
单片机课程设计-单片机控制步进电机单片机课程设计单片机控制步进电机一、引言在现代自动化控制领域，步进电机以其精确的定位和可控的转动角度，成为了众多应用场景中的关键组件。
而单片机作为一种灵活、高效的控制核心，能够实现对步进电机的精确控制，为各种系统提供了可靠的动力支持。
本次课程设计旨在深入研究如何利用单片机来有效地控制步进电机，实现特定的运动需求。
二、步进电机的工作原理步进电机是一种将电脉冲信号转换为角位移或线位移的开环控制电机。
它由定子和转子组成，定子上有若干个磁极，磁极上绕有绕组。
当给绕组依次通电时，定子会产生磁场，吸引转子转动一定的角度。
通过控制通电的顺序和脉冲数量，可以精确地控制电机的转动角度和速度。
三、单片机控制步进电机的硬件设计（一）单片机的选择在本次设计中，我们选用了常见的_____单片机。
它具有丰富的引脚资源、较高的运算速度和稳定的性能，能够满足控制步进电机的需求。
（二）驱动电路为了驱动步进电机，需要使用专门的驱动芯片或驱动电路。
常见的驱动方式有全桥驱动和双全桥驱动。
我们采用了_____驱动芯片，通过单片机的引脚输出控制信号来控制驱动芯片的工作状态，从而实现对步进电机的驱动。
（三）接口电路将单片机的引脚与驱动电路进行连接，需要设计合理的接口电路。
接口电路要考虑信号的电平匹配、抗干扰等因素，以确保控制信号的稳定传输。
四、单片机控制步进电机的软件设计（一）控制算法在软件设计中，关键是确定控制步进电机的算法。
常见的控制算法有脉冲分配法和步距角细分法。
脉冲分配法是根据电机的相数和通电顺序，按照一定的时间间隔依次输出控制脉冲。
步距角细分法则是通过在相邻的两个通电状态之间插入中间状态，来减小步距角，提高电机的转动精度。
（二）程序流程首先，需要对单片机进行初始化设置，包括引脚配置、定时器设置等。
然后，根据用户的输入或预设的运动模式，计算出需要输出的脉冲数量和频率。
通过定时器中断来产生控制脉冲，并按照预定的顺序输出到驱动电路。
单片机与步进电机细分控制
单片机与步进电机细分控制
1
步进是纯粹的数字控制电动机，它将电脉冲信号改变为角位移，即给一个脉冲，步进电机就转一个角度，因此十分合适控制，在非超载的状况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变幻的影响，电机则转过一个步距角，同时步进电机惟独周期性的无累积误差，精度高。
步进电动机有如下特点：
1）步进电动机的角位移与输入脉冲数严格成正比。
因此，当它转一圈后，没有累计误差，具有良好的尾随性。
2）由步进电动机与驱动组成的开环数控系统，既容易、便宜，又十分牢靠，同时，它也可以与角度反馈环节组成高性能的闭环数控系统。
3）步进电动机的动态响应快，易于启停、正反转及变速。
4）速度可在相当宽的范围内平稳调节，低速下仍能获得较大转距，因此普通可以不用减速器而挺直驱动负载。
5）步进电机只能通过脉冲电源供电才干运行，不能挺直用法沟通电源和直流电源。
6）步进电机存在振荡和失步现象，必需对控制系统和机械负载实行相应措施。
步进电机具有和机械结构容易的优点，图1是四相六线制步进电机原理图，这类步进电机既可作为四相电机用法，也可以做为两相电机用法，用法灵便，因此应用广泛。
步进电机有两种工作方式：整步方式和半步方式。
以步进角1.8度四相混合式步进电机为例，在整步方式下，步进电机每接收一个脉冲，旋转1.8度，旋转一周，则需要200个脉冲，在半步方式下，步进电机每接收一个脉冲，旋转0.9度，旋转一周，则需要400个脉冲。
控制步进电机旋转必需按一定时序对步进电机引线输入脉冲，以上述四
第1页共4页。
单片机控制步进电机原理
单片机控制步进电机原理步进电机是一种将电脉冲信号转换为角位移或线位移的电动机。
它由电机本体和驱动电路两部分组成。
单片机是一种集成电路，具有微处理器核心、存储器和各种输入输出接口。
单片机控制步进电机可以实现精密定位和运动控制，被广泛应用于工业自动化、机器人、电子设备等领域。
单片机控制步进电机的原理基本上可以分为以下几个步骤：1. 电机驱动电路设计为了使单片机能够控制步进电机，首先需要设计一个合适的电机驱动电路。
常见的驱动电路包括双H桥驱动电路、Darlington电路等。
这些电路可以将单片机输出的电信号转换为适合步进电机驱动的电流和电压信号。
2. 输入脉冲信号单片机通过输出脉冲信号来控制步进电机的运动。
通常情况下，单片机的输出口电平变化即可产生脉冲信号。
通过控制脉冲信号的频率和脉冲数，可以实现步进电机的不同运动模式，如正转、反转、定位等。
3. 脉冲信号解码步进电机通常采用的是开环控制，即没有反馈信号。
为了准确控制步进电机的位置，需要在单片机中设置一个计数器来记录脉冲信号的数量。
当计数器达到设定值时，即可停止脉冲信号的输出，从而实现步进电机的精确定位。
4. 控制电源步进电机通常需要较高的电流和电压来驱动，因此需要为步进电机提供稳定的控制电源。
在单片机控制步进电机时，可以通过PWM调制技术来控制电机的驱动电流和电压，以实现对步进电机的精确控制。
5. 简化控制为了简化步进电机的控制，可以使用专门设计的驱动芯片，如L298N、ULN2003等。
这些驱动芯片内部集成了驱动电路，可以直接与单片机连接，简化了电路设计和控制流程。
总结起来，单片机控制步进电机的原理是通过输出脉冲信号来控制步进电机的运动，通过脉冲信号解码实现精确定位，同时通过控制电源和简化控制电路来简化步进电机的控制过程。
单片机控制步进电机具有精确性高、可靠性好、控制灵活等优点，是现代自动化领域中不可或缺的关键技术。
基于单片机的步进电机控制系统设计方案
D10-基于单片机旳步进电机控制系统一、理解什么是步进电机以及其工作原理步进电机是数字控制电机，步进电机旳运转是由电脉冲信号控制旳，其角位移量或线位移量与脉冲数成正比，每个一种脉冲，步进电机就转动一种角度（不距角）或前进、倒退一步。
步进电机旋转旳角度由输入旳电脉冲数确定，因此，也有人称步进电机为数字/角度转换器。
步进电机旳各相绕组按合适旳时序通电，就能使步进电机转动。
当某一相绕组通电时，对应旳磁极产生磁场，并与转子形成磁路，这时，假如定子和转子旳小齿没有对齐，在磁场旳作用下，由于磁通具有力图走磁阻最小途径旳特点，则转子将转动一定旳角度，使转子与定子旳齿互相对齐，由此可见，错齿是促使电机旋转旳原因。
二、步进电机旳特点（1）步进电机旳角位移与输入脉冲数严格成正比，因此当它转一转后，没有合计误差，具有良好旳跟随性。
（2）由步进电机与驱动电路构成旳开环数控系统，既非常以便、廉价，也非常可靠。
同步，它也可以有角度反馈环节构成高性能旳闭环数控系统。
（3）步进电机旳动态响应快，易于启停、正反转及变速。
（4）速度可在相称宽旳范围内平滑调整，低速下仍能保证获得很大旳转矩，因此一般可以不用减速器而直接驱动负载。
（5）步进电机只能通过脉冲电源供电才能运行，它不能直接用交流电源或直流电源。
（6）步进电机自身旳噪声和振动比较大，带惯性负载旳能力强。
三、步进电机旳控制步进电机旳控制重要包括换相次序旳控制、速度控制、速度控制、加减速控制等，控制系统就是运用单片机旳功能实现以上控制旳系统，即本次设计旳目旳。
四、示意图五、硬件设计计划本设计旳硬件电路只要包括控制电路、最小系统、驱动电路、显示电路四大部分。
最小系统只要是为了使单片机正常工作。
控制电路只要由开关和按键构成，由操作者根据对应旳工作需要进行操作。
显示电路重要是为了显示电机旳工作状态和转速。
驱动电路重要是对单片机输出旳脉冲进行功率放大，从而驱动电机转动。
（1）控制电路根据步进电机旳工作原理可以懂得，步进电机转速旳控制重要是通过控制通入电机旳脉冲频率，从而控制电机旳转速。
单片机课程设计步进电机
单片机课程设计-步进电机江南大学物联网工程学院课程设计报告课程名称：单片机原理及应用设计题目：基于单片机的步进电机控制器设计班级：姓名：学号：指导教师：评分：年月日基于单片机的步进电机控制器设计摘要：本设计是用80C52单片机作为核心部件进行逻辑控制及信号产生，用单片机技术和C 语言编程设计来进行步进电机的控制。
通过人手动按开关实现步进电机的启动与停止、步进电机的正转反转，加速及减速等功能，此外还有LCD 数码管进行实时显示功能。
同时本文也通过了proteus软件的仿真，在仿真结果中能看出近似真实的效果。
经过proteus仿真，结果表明，系统实现了要求。
该系统电路简单，可靠性强，运行稳定。
关键词：步进电机单片机LCD proteus 仿真1课题主要研究内容和要求本设计采用单片机80C52来作为整个步进电机控制系统的运动控制核心部件。
所选的步进电机是四相五线的，由于步进电机需要高功率驱动，单片机不能与步进电机直接相连，因此我们需要采用了电机驱动芯片ULN2003连接步进电机和单片机。
为了显示步进电机转速，我用数码管来显示速率。
再加上一些独立按键来实现步进电机调速、改变转向的功能。
这样就构成了一个基本的步进电机控制系统。
系统的具体功能和要求如下：1、电机转速可以平稳控制；2、通过键盘和显示器可以设置电机的转速；3、能显示电机的运动趋势；2所需仪器设备所需器件备注所需器件备注STC89C52一片12M晶振一个单片机ULN2003驱一片按键五个动芯片八位共阳数一片异步电机一个码管芯片不同阻值电若干+5V电源一个阻30pF电容两个3系统总体设计本设计的硬件电路包括独立按键控制模块、步进电机驱动模块、数码管显示模块和单片机最小系统四部分。
单片机最小系统由时钟电路和复位电路组成，保证单片机正常运行；独立按键控制模块由开关和按键组成，当按下按键时，该系统就按照该按键控制的功能运作；显示模块主要是为了显示电机的工作状态和转速；驱动电路主要是对单片机输出的脉冲进行功率放大，从而驱动电机转动。
单片机课程设计——单片机控制步进电机分解
基于单片机的步进电机控制系统设计课题：步进电机的控制专业：机械设计制造与其自动化班级：机101-4姓名组长：学号：同组人：指导老师：姜风国课程设计题目：步进电机控制任务要求：1 完成单片机与功率驱动电路与小功率步进电机的连接。
2 控制步进电机的转动方向、转动速度与转过指定的角度。
3 通过按键改变电机的转向、转速等参数。
任务分配：编写程序绘制电气原理图调试程序对电气原理进行仿真选择各元器件与查询资料目录1步进电机原理与硬件和软件设计 (3)1.1步进电机原理与控制技术 (3)1.2总体设计方框图 (7)1.3设计原理分析 (7)1.3.1元器件介绍 (7)1.3.2方案论证 (10)1.3.3硬件设计 (11)1.3.4软件设计 (17)1.3.5源程序 (22)2.总结 (28)3.结束语 (28)4.参考文献 (29)前言步进电机是一种进行精确步进运动的机电执行元件，它广泛应用于工业机械的数字控制，为使系统的可靠性、通用性、可维护性以与性价比最优，根据控制系统功能要求与步进电机应用环境，确定了设计系统硬件和软件的功能划分，从而实现了基于8051单片机的四相步进电机的开环控制系统。
控制系统通过单片机存储器、I/O接口、中断、键盘、LED显示器的扩展、步进电机的环形分频器、驱动与保护电路、人机接口电路、中断系统与复位电路、单电压驱动电路等的设计，实现了四相步进电机的正反转，急停等功能。
为实现单片机控制步进电机系统在数控机床上的应用，系统设计了两个外部中断，以实现步进电机在某段时间内的反复正反转功能，也即数控机床的刀架自动进给运动，随着单片机技术的不断发展，单片机在日用电子产品中的应用越来越广泛，自六十年代初期以来，步进电机的应用得到很大的提高。
人们用它来驱动时钟和其他采用指针的仪器，打印机、绘图仪，磁盘光盘驱动器、各种自动控制阀、各种工具，还有机器人等机械装置。
此外作为执行元件，步进电机是机电一体化的关键产品之一，被广泛应用在各种自动化控制系统中，随着微电子和计算机技术的发展，它的需要量与日俱增，在各个国民经济领域都有应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于单片机的步进电机控制系统设计课题：步进电机的控制专业：机械设计制造及其自动化班级：机101-4姓名组长：学号：同组人：指导老师：姜风国课程设计题目：步进电机控制任务要求：1 完成单片机与功率驱动电路及小功率步进电机的连接。
2 控制步进电机的转动方向、转动速度及转过指定的角度。
3 通过按键改变电机的转向、转速等参数。
任务分配：编写程序绘制电气原理图调试程序对电气原理进行仿真选择各元器件及查询资料目录1步进电机原理及硬件和软件设计 (3)1.1步进电机原理及控制技术 (3)1.2总体设计方框图 (7)1.3设计原理分析 (7)1.3.1元器件介绍 (7)1.3.2方案论证 (10)1.3.3硬件设计 (11)1.3.4软件设计 (17)1.3.5源程序 (22)2.总结 (28)3.结束语 (28)4.参考文献 (29)前言步进电机是一种进行精确步进运动的机电执行元件，它广泛应用于工业机械的数字控制，为使系统的可靠性、通用性、可维护性以及性价比最优，根据控制系统功能要求及步进电机应用环境，确定了设计系统硬件和软件的功能划分，从而实现了基于8051单片机的四相步进电机的开环控制系统。
控制系统通过单片机存储器、I/O接口、中断、键盘、LED显示器的扩展、步进电机的环形分频器、驱动及保护电路、人机接口电路、中断系统及复位电路、单电压驱动电路等的设计，实现了四相步进电机的正反转，急停等功能。
为实现单片机控制步进电机系统在数控机床上的应用，系统设计了两个外部中断，以实现步进电机在某段时间内的反复正反转功能，也即数控机床的刀架自动进给运动，随着单片机技术的不断发展，单片机在日用电子产品中的应用越来越广泛，自六十年代初期以来，步进电机的应用得到很大的提高。
人们用它来驱动时钟和其他采用指针的仪器，打印机、绘图仪，磁盘光盘驱动器、各种自动控制阀、各种工具，还有机器人等机械装置。
此外作为执行元件，步进电机是机电一体化的关键产品之一，被广泛应用在各种自动化控制系统中，随着微电子和计算机技术的发展，它的需要量与日俱增，在各个国民经济领域都有应用。
步进电机是机电数字控制系统中常用的执行元件，由于其精度高、体积小、控制方便灵活，因此在智能仪表和位置控制中得到了广泛的应用，大规模集成电路的发展以及单片机技术的迅速普及，为设计功能强，价格低的步进电机控制驱动器提供了先进的技术和充足的资源。
1.步进电机原理及硬件和软件设计1.1步进电机原理及控制技术由于步进电机是一种将电脉冲信号转换成直线或角位移的执行元件，它不能直接接到交直流电源上，而必须使用专业设备步进电机控制驱动器，典型步进电机控制系统如图所示：控制器可以发出脉冲频率从几赫兹到几千赫兹可以连续变化的脉冲信号，它为环形分配器提供脉冲序列，环形分配器的主要功能是把来自控制环节的脉冲序列按一定的规律分配后，经过功率放大器的放大加到步进电机驱动电源的各项输入端，以驱动步进电机的转动，环形分配器主要有两大类：一类是用计算机软件设计的方法实现环形分配器要求的功能，通常称软环形分配器。
另一类是用硬件构成的环形分配器，通常称硬环形分配器。
功率放大器主要对环形分配器的较小输出信号进行放大，以达到驱动步进电机的目的，步进电机的基本控制包括转向控制和速度控制两个方面。
从结构上看，步进电机分为三相单三拍、三相双三拍和三相六拍3种，其基本原理如下：（1）换相顺序的控制通电换相这一过程称为脉冲分配。
例如，三相步进电机在单三拍的工作方式下，其各相通电顺序为A B C A，通电控制脉冲必须严格按照这一顺序分别控制A、B、C相的通断。
三相双三拍的通电顺序为AB BC CA AB，三相六拍的通电顺序为A AB B BC C CA A。
（2）步进电机的换向控制如果给定工作方式正序换相通电，步进电机正转。
若步进电机的励磁方式为三相六拍，即A AB B BC C CA A。
如果按反序通电换相，即A AC C CB B BA A，则电机就反转。
其他方式情况类似。
（3）步进电机的速度控制如果给步进电机发一个控制脉冲，它就转一步，再发一个脉冲，它会再转一步。
两个脉冲的间隔越短，步进电机就转得越快。
调整送给步进电机的脉冲频率，就可以对步进电机进行调试。
（4）步进电机的起停控制步进电机由于其电气特性，运转时会有步进感。
为了使电机转动平滑，减小振动，可在步进电机控制脉冲的上升沿和下降沿采用细分的梯形波，可以减小步进电机的步进角，跳过电机运行的平稳性。
在步进电机停转时，为了防止因惯性而使电机轴产生顺滑，则需采用合适的锁定波形，产生锁定磁力矩，锁定步进电机的转轴，使步进电机转轴不能自由转动。
（5）步进电机的加减速控制在步进电机控制系统中，通过实验发现，如果信号变化太快，步进电机由于惯性跟不上电信号的变化，这时就会产生堵转和失步现象。
所有步进电机在启动时，必须有加速过程，在停止时波形有减速过程。
理想的加速曲线一般为指数曲线，步进电机整个降速过程频率变化规律是整个加速过程频率变化规律的逆过程。
选定的曲线比较符合步进电机升降过程的运行规律，能充分利用步进电机的有效转矩，快速响应性好，缩短了升降速的时间，并可防止失步和过冲现象。
在一个实际的控制系统中，要根据负载的情况来选择步进电机。
步进电机能响应而不失步的最高步进频率称为“启动频率”，于此类似“停止频率”是指系统控制信号突然关断，步进电机不冲过目标位置的最高步进频率。
电机的启动频率、停止频率和输出转矩都要和负载的转动惯量相适应，有了这些数据，才能有效地对电机进行加减速控制。
加速过程有突然施加的脉冲启动频率f0。
步进电机的最高启动频率（突跳频率）一般为0.1KHZ到3KHZ，而最高运行频率则可以达到，以超过最高启动频率的频率直接启动，会产生堵转和失步现象。
在一般的应用中，经过大量实践和反复验证，频率如按直线上升或下降，控制效果就可以满足常规的应用要求。
用PLC实现步进电机的加P减速控制，实践上就是控制发脉冲的频率。
加速时，使脉冲频率增高，减速则相反。
如果使用定时器来控制电机的速度，加减速控制就是不断改变定时中断的设定值。
速度从变化，如果是线性增加，则按给定的斜率加减速；如果是突变，则按阶梯加速处理。
在此过程中要处理好两个问题：①速度转换时间应尽量短。
为了缩短速度转换的时间，可以采用建立数据表的方法。
结合各曲线段的频率和各段间的阶梯频率，就可以建立一个连续的数据图步进电机运行过程中频率变化曲线表，并通过转换程序将其转换为定时初始表。
通过在不同的阶段调用相应的定时初值，就可控制电机的运行。
定时初值的计算是在定时中断外实现的，并不占用中断时间，保证电机的高速运行。
②保证控制速度的精确性。
要从一个速度准确达到另一个速度，就要建立一个校验机制，以防超过或未达到所需速度。
（6）步进电机的换向控制步进电机换向时，一定要在电机降速停止或降到突跳频率范围之内在换向，以免产生较大的冲击而损坏电机。
换向信号一定要在前一个方向的最后一个脉冲结束后以及下一个方向的第一个脉冲前发出。
对于脉冲的设计主要要求其有一定的脉冲宽度、脉冲序列的均匀度及高低电平方式。
在某一高速下的正、反向切换实质包含了降速换向加速3个过程。
步进电机有如下特点：①步进电机的角位移与输入脉冲数严格成正比，因此当它转一转后，没有累计误差，具有良好的跟随性。
②由步进电机与驱动电路组成的开环数控系统，既非常方便、廉价，也非常可靠。
同时，它也可以有角度反馈环节组成高性能的闭环数控系统。
③步进电机的动态响应快，易于启停、正反转及变速。
④速度可在相当宽的范围内平滑调节，低速下仍能保证获得很大的转矩，因此一般可以不用减速器而直接驱动负载。
⑤步进电机只能通过脉冲电源供电才能运行，它不能直接用交流电源或直流电源。
⑥步进电机自身的噪声和振动比较大，带惯性负载的能力强。
1.2总体设计方框图总体设计方框图如图2所示。
1.3设计原理分析1.3.1元器件介绍（1）步进电机步进电机是数字控制电机，它将脉冲信号转变成角位移，即给一个脉冲信号，步进电机就转动一个角度，因此非常适合于单片机控制。
步进电机区别于其他控制电机的最大特点是：它是通过输入脉冲信号来进行控制的，即电机的总转动角度由输入脉冲数决定，而电机的转速由脉冲信号频率决定。
步进电机分三种：永磁式（PM），反应式（VR）和混合式(HB)，步进电机又称为脉冲电机，是工业过程控制和仪表中一种能够快速启动，反转和制动的执行单片机复位电路键盘控制电路启动电路状态显示电路图总体设计方框图电源及时钟电路电机步进元件，其功用是将电脉冲转换为相应的角位移或直线位移，由于开环下就能实现精确定位的特点，使其在工业控制领域获得了广泛应用。
步进电机的运转是由电脉冲信号控制的，其角位移量或线位移量与脉冲数成正比，每个一个脉冲，步进电机就转动一个角度（步距角）或前进、倒退一步。
步进电机旋转的角度由输入的电脉冲数确定，所以，也有人称步进电机为数字角度转换器。
图2 整体设计方框图①四相步进电机的工作原理该设计采用了2BY-0型步进电机，该电机为四相步进电机，采用单极性直流电源供电。
只要对步进电机的各相绕组按合适的时序通电，就能使步进电机转动。
当某一相绕组通电时，对应的磁极产生磁场，并与转子形成磁路，这时，如果定子和转子的小齿没有对齐，在磁场的作用下，由于磁通具有力图走磁阻最小路径的特点，则转子将转动一定的角度，使转子与定子的齿相互对齐，由此可见，错齿是促使电机旋转的原因。
②步进电机的静态指标及术语相数：产生不同队N 、S 磁场的激磁线圈对数，常用m 表示。
89C51 单片机 电源及时钟电路 状态显示电路 复位电路 键盘控制电路ULN2803启动电路 步进电 机拍数：完成一个磁场周期性变化所需脉冲用n表示，或指电机转过一个齿距角所需脉冲数，以四相电机为例，有四相四拍运行方式即AB BC CD DA AB,四相八拍运行方式即 A AB B BC C CD D DA A。
步距角：对应一个脉冲信号，电机转子转过的角位移用θ表示。
Θ=360度（转子齿角运行拍数），以常规二、四相，转子齿角为50齿角电机为例。
四相运行时步距角为θ=360度÷（50*4）=1.8度，八拍运行时步距角为θ=360度÷（50*8）=0.9度。
定位转矩：电机在不通电的状态下，电机转子自身的锁定力矩（由磁场齿形的谐波以及机械误差造成的）。
静转矩：电机在额定静态作业下，电机不做旋转运动时，电机转轴的锁定力矩。
此力矩是衡量电机体积的标准，与驱动电压及驱动电源等无关。
虽然静态转矩与电磁激磁匝数成正比，与定子和转子间的气隙有关。
但过分采用减小气隙，增加励磁匝数来提高静转矩是不可取的，这样会造成电机的发热及机械噪音。
③四相步进电机的脉冲分配规律目前，对步进电机的控制主要有分散器件组成的环形脉冲分配器、软件环形脉冲分配器、专用集成芯片环形脉冲分配器等。
