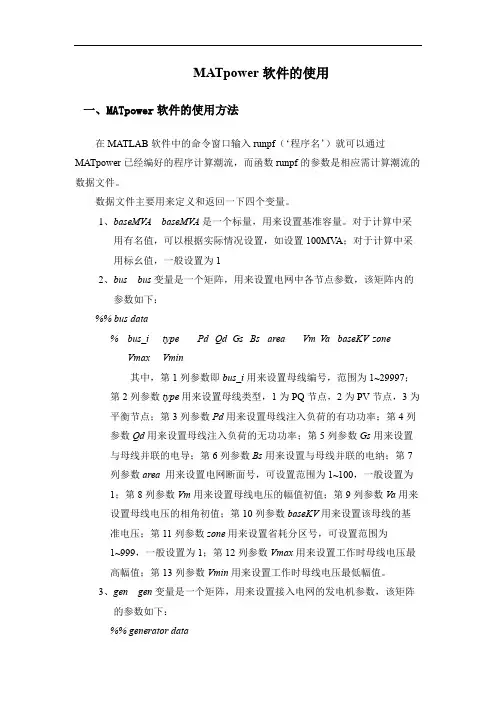

MATpower潮流计算软件的使用
MATpower软件的使用一、MATpower软件的使用方法在MATLAB软件中的命令窗口输入runpf（‘程序名’）就可以通过MATpower已经编好的程序计算潮流，而函数runpf的参数是相应需计算潮流的数据文件。
数据文件主要用来定义和返回一下四个变量。
1、baseMVA baseMVA是一个标量，用来设置基准容量。
对于计算中采用有名值，可以根据实际情况设置，如设置100MV A；对于计算中采用标幺值，一般设置为12、bus bus变量是一个矩阵，用来设置电网中各节点参数，该矩阵内的参数如下：%% bus data%bus_i type Pd Qd Gs Bs area Vm Va baseKV zone Vmax Vmin其中，第1列参数即bus_i用来设置母线编号，范围为1~29997；第2列参数type用来设置母线类型，1为PQ节点，2为PV节点，3为平衡节点；第3列参数Pd用来设置母线注入负荷的有功功率；第4列参数Qd用来设置母线注入负荷的无功功率；第5列参数Gs用来设置与母线并联的电导；第6列参数Bs用来设置与母线并联的电纳；第7列参数area用来设置电网断面号，可设置范围为1~100，一般设置为1；第8列参数Vm用来设置母线电压的幅值初值；第9列参数Va用来设置母线电压的相角初值；第10列参数baseKV用来设置该母线的基准电压；第11列参数zone用来设置省耗分区号，可设置范围为1~999，一般设置为1；第12列参数Vmax用来设置工作时母线电压最高幅值；第13列参数Vmin用来设置工作时母线电压最低幅值。
3、gen gen变量是一个矩阵，用来设置接入电网的发电机参数，该矩阵的参数如下：%% generator data%bus Pg Qg Qmax Qmin Vg mBase status Pmax Pmin 其中，第1列参数bus用来设置接入发电机的母线编号；第2列参数Pg用来设置接入发电机的有功功率，注意功率输入的是有名值；第3列参数Qg用来设置接入发电机的无功功率；第4列参数Qmax用来设置接入发电机的无功功率的最大允许值；第5列参数Qmin用来设置接入发电机的无功功率的最小允许值；第6列Vg用来设置接入发电机的工作电压，注意输入的是标幺值；第7列mBase用来设置接入发电机的功率基准；第8列status用来设置发电机的工作状态，1表示投入运行，2表示投出运行；第9列Pmax用来设置接入发电机的无功功率的最大允许值；第10列参数Pmin用来设置接入发电机的无功功率的最小允许值。
潮流计算(matlab)实例计算
潮流例题：根据给定的参数或工程具体要求（如图），收集和查阅资料；学习相关软件（软件自选：本设计选择Matlab进行设计）。
2.在给定的电力网络上画出等值电路图。
3.运用计算机进行潮流计算。
4.编写设计说明书。
一、设计原理1．牛顿-拉夫逊原理牛顿迭代法是取x0 之后，在这个基础上，找到比x0 更接近的方程的跟，一步一步迭代，从而找到更接近方程根的近似跟。
牛顿迭代法是求方程根的重要方法之一，其最大优点是在方程f(x) = 0 的单根附近具有平方收敛，而且该法还可以用来求方程的重根、复根。
电力系统潮流计算，一般来说，各个母线所供负荷的功率是已知的，各个节点电压是未知的（平衡节点外）可以根据网络结构形成节点导纳矩阵，然后由节点导纳矩阵列写功率方程，由于功率方程里功率是已知的，电压的幅值和相角是未知的，这样潮流计算的问题就转化为求解非线性方程组的问题了。
为了便于用迭代法解方程组，需要将上述功率方程改写成功率平衡方程，并对功率平衡方程求偏导，得出对应的雅可比矩阵，给未知节点赋电压初值，一般为额定电压，将初值带入功率平衡方程，得到功率不平衡量，这样由功率不平衡量、雅可比矩阵、节点电压不平衡量（未知的）构成了误差方程，解误差方程，得到节点电压不平衡量，节点电压加上节点电压不平衡量构成新的节点电压初值，将新的初值带入原来的功率平衡方程，并重新形成雅可比矩阵，然后计算新的电压不平衡量，这样不断迭代，不断修正，一般迭代三到五次就能收敛。
牛顿—拉夫逊迭代法的一般步骤：（1）形成各节点导纳矩阵Y。
（2）设个节点电压的初始值U和相角初始值e 还有迭代次数初值为0。
（3）计算各个节点的功率不平衡量。
（4）根据收敛条件判断是否满足，若不满足则向下进行。
（5）计算雅可比矩阵中的各元素。
（6）修正方程式个节点电压（7）利用新值自第（3）步开始进入下一次迭代，直至达到精度退出循环。
（8）计算平衡节点输出功率和各线路功率2．网络节点的优化１）静态地按最少出线支路数编号这种方法由称为静态优化法。

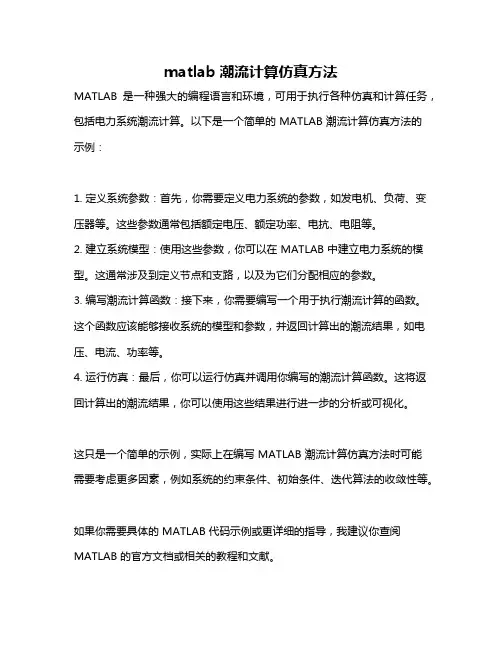

matlab潮流计算仿真方法
matlab潮流计算仿真方法
MATLAB 是一种强大的编程语言和环境，可用于执行各种仿真和计算任务，包括电力系统潮流计算。
以下是一个简单的 MATLAB 潮流计算仿真方法的
示例：
1. 定义系统参数：首先，你需要定义电力系统的参数，如发电机、负荷、变压器等。
这些参数通常包括额定电压、额定功率、电抗、电阻等。
2. 建立系统模型：使用这些参数，你可以在 MATLAB 中建立电力系统的模型。
这通常涉及到定义节点和支路，以及为它们分配相应的参数。
3. 编写潮流计算函数：接下来，你需要编写一个用于执行潮流计算的函数。
这个函数应该能够接收系统的模型和参数，并返回计算出的潮流结果，如电压、电流、功率等。
4. 运行仿真：最后，你可以运行仿真并调用你编写的潮流计算函数。
这将返回计算出的潮流结果，你可以使用这些结果进行进一步的分析或可视化。
这只是一个简单的示例，实际上在编写 MATLAB 潮流计算仿真方法时可能
需要考虑更多因素，例如系统的约束条件、初始条件、迭代算法的收敛性等。
如果你需要具体的 MATLAB 代码示例或更详细的指导，我建议你查阅MATLAB 的官方文档或相关的教程和文献。
电力系统潮流计算matlab程序
电力系统潮流计算matlab程序电力系统潮流计算是电力系统运行和规划中的重要环节，它用于计算电力系统中各节点的电压、功率和电流等参数。
随着电力系统规模的不断扩大和复杂性的增加，传统的手工计算方法已经无法满足需求，因此，利用计算机编程进行潮流计算成为了一种必要的选择。
Matlab是一种功能强大的科学计算软件，它提供了丰富的数学函数和工具箱，可以方便地进行电力系统潮流计算。
下面我将介绍一下如何使用Matlab编写电力系统潮流计算程序。
首先，我们需要建立电力系统的节点模型。
节点模型是电力系统中各节点的电压、功率和电流等参数的数学表示。
在Matlab中，我们可以使用矩阵来表示节点模型。
假设电力系统有n个节点，我们可以定义一个n×n的复数矩阵Y来表示节点之间的导纳关系，其中Y(i,j)表示节点i和节点j之间的导纳。
同时，我们还需要定义一个n×1的复数向量V来表示各节点的电压，其中V(i)表示节点i的电压。
接下来，我们需要编写潮流计算的主程序。
主程序的主要功能是根据节点模型和潮流计算算法，计算出各节点的电压、功率和电流等参数。
在Matlab中，我们可以使用循环语句和矩阵运算来实现潮流计算。
具体的计算过程可以参考电力系统潮流计算的算法。
在编写主程序之前，我们还需要定义一些输入参数，如电力系统的节点数、发电机节点和负荷节点等。
这些参数可以通过用户输入或者读取文件的方式获取。
同时，我们还需要定义一些输出参数，如各节点的电压、功率和电流等。
这些参数可以通过矩阵运算和循环语句计算得到，并输出到文件或者显示在屏幕上。
最后，我们需要进行程序的测试和调试。
可以通过输入一些测试数据，运行程序并检查输出结果是否正确。
如果发现程序有错误或者结果不准确，可以通过调试工具和打印调试信息的方式进行调试。
总之，利用Matlab编写电力系统潮流计算程序可以提高计算效率和准确性，为电力系统的运行和规划提供有力的支持。
当然，编写一个完整的潮流计算程序需要考虑很多细节和特殊情况，这需要有一定的电力系统和编程知识。

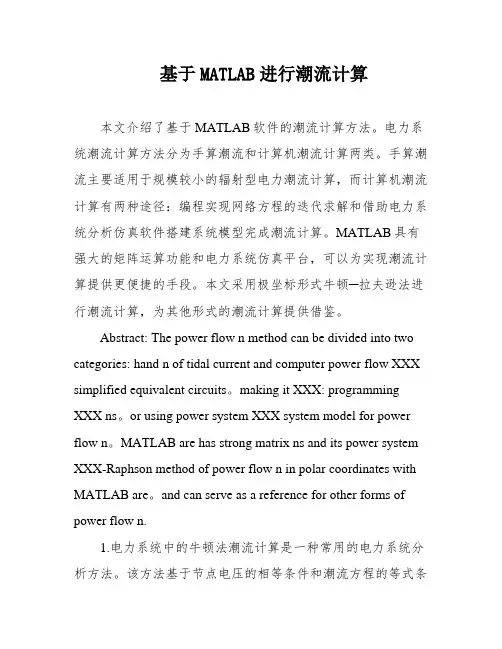

基于MATLAB进行潮流计算
基于MATLAB进行潮流计算本文介绍了基于MATLAB软件的潮流计算方法。
电力系统潮流计算方法分为手算潮流和计算机潮流计算两类。
手算潮流主要适用于规模较小的辐射型电力潮流计算，而计算机潮流计算有两种途径：编程实现网络方程的迭代求解和借助电力系统分析仿真软件搭建系统模型完成潮流计算。
MATLAB具有强大的矩阵运算功能和电力系统仿真平台，可以为实现潮流计算提供更便捷的手段。
本文采用极坐标形式牛顿─拉夫逊法进行潮流计算，为其他形式的潮流计算提供借鉴。
Abstract: The power flow n method can be divided into two categories: hand n of tidal current and computer power flow XXX simplified equivalent circuits。
making it XXX: programming XXX ns。
or using power system XXX system model for power flow n。
MATLAB are has strong matrix ns and its power system XXX-Raphson method of power flow n in polar coordinates with MATLAB are。
and can serve as a reference for other forms of power flow n.1.电力系统中的牛顿法潮流计算是一种常用的电力系统分析方法。
该方法基于节点电压的相等条件和潮流方程的等式条件，通过迭代求解电压和相位的不平衡量，最终得到各节点的电压、相位和功率等参数。
2.牛顿法潮流计算的步骤包括输入系统原始数据、形成节点导纳矩阵、给定各节点电压初值、计算功率偏差向量、判断收敛条件、计算雅克比矩阵、解修正方程、计算节点电压和相位的修正值、迭代计算直至满足收敛条件、计算各节点功率等参数并输出计算结果。
基于MATLAB的电力系统潮流计算
%输出计算结果
disp('节点电压为：');
通过这个程序，我们可以得到电力系统的节点电压向量。同样地，我们也可 以用节点电流法或迭代算法来求解潮流计算问题。
对于不同的算法，它们的优缺点也不尽相同。节点电压法具有计算量小、收 敛速度快等优点，但需要已知各节点的电压初始值。节点电流法相对于节点电压 法而言，收敛速度较慢，但不需要知道电压初始值。迭代算法具有普适性，可以 处理各种复杂的
基于MATLAB的电力系统潮流计算
目录
01 引言
03 Matlab工具
02 背景 04 潮流计算方法
05 结果分析
07 参考内容
目录
06 结论
引言
电力系统潮流计算是电力工程领域中非常重要的分析工具之一，用于研究电 力系统中电压、电流、功率等参数的分布和分配情况。准确地进行电力系统潮流 计算能够为电力系统的设计和运行提供重要的参考依据。本次演示将介绍使用 Matlab进行电力系统
2、利用Matlab的仿真功能，设置计算迭代的步长和算法类型等参数。
3、调用电力系统潮流计算函数， 开始计算并得到潮流结果。
4、对潮流结果进行分析和优化，为电力系统的设计和运行提供参考。
潮流计算方法
电力系统潮流计算的方法主要包括以下几个步骤：
1、网络拓扑分析：根据电力系统的结构，分析其网络拓扑关系，确定电力 系统的运行状态。
电力系统，但需要设定合适的迭代步长和初始值。
在未来研究中，我们可以进一步探索混合潮流计算方法，将不同的算法进行 组合，以获得更好的计算性能。此外，随着智能电网技术的发展，我们可以考虑 将潮流计算与优化、控制相结合，实现电力系统的智能化运行。
综上所述，基于MATLAB的电力系统潮流计算在电力工程领域具有广泛的应用 前景。通过深入研究和不断创新，我们可以进一步提高潮流计算的精度和效率， 为电力系统的稳定和经济运行提供更好的支持。
matlab潮流计算(00001)
matlab潮流计算前言电力系统潮流计算是研究电力系统稳态运行情况的一种计算，它根据给定的运行条件及系统接线情况确定整个电力系统各部分的运行状态：各母线的电压，各元件中流过的功率，系统的功率损耗等等。
在电力系统规划的设计和现有电力系统运行方式的研究中，都需要利用潮流计算来定量地分析比较供电方案或运行方式的合理性。
可靠性和经济性。
此外，电力系统潮流计算也是计算系统动态稳定和静态稳定的基础。
所以潮流计算是研究电力系统的一种很重要和很基础的计算。
随着科学技术的发展，电力系统变得越来越复杂，电气工程师掌握一种好的能对电力系统进行仿真的软件是学习和研究的需要。
文章简要介绍了MATLAB发展历史、组成和强大的功能，并用简单例子分别就编程和仿真两方面分析了MATIAB软件在电力系统研究中的具体应用。
采取等效电路法，能对特殊、复杂地电力系统进行高效仿真研究，因此，掌握编程和仿真是学好MATLAB的基础。
与众多专门的电力系统仿真软件相比，MATLAB软件具有易学、功能强大和开放性好，是电力系统仿真研究的有力工具。
控制，并便于作各种修改和调整。
电力系统潮流计算问题并不是单纯的计算问题，把它当作一个运行方式的调整问题可能更为确切。
为了得到一个合理的运行方式，往往需要不断根据计算结果，修改原始数据。
在这个意义上，我们在编制潮流计算程序时，对使用的方便性和灵活性必须予以足够的重视。
因此，除了要求计算方法尽可能适应各种修改.调整以外，还要注意输入和输出的方便性和灵活性，加强人机联系，以便使计算人员能及时监视计算过程并适当地控制计算的进行。
潮流计算的目标是求取电力系统在给定运行状态的计算。
即节点电压和功率分布，用以检查系统各元件是否过负荷.各点电压是否满足要求，功率的分布和分配是否合理以及功率损耗等。
对现有电力系统的运行和扩建，对新的电力系统进行规划设计以及对电力系统进行静态和暂态稳定分析都是以潮流计算为基础。
潮流计算结果可用如电力系统稳态研究，安全估计或最优潮流等对潮流计算的模型和方法有直接影响。
MATPOWER潮流计算使用说明
MATPOWER潮流计算使用说明一、MATPOWER安装和加载数据2.打开MATLAB软件，并在命令行上输入以下命令来加载MATPOWER软件包：```matlabaddpath(genpath('<MATPOWER安装路径>'))```注意，需要将`"<MATPOWER安装路径>"`替换为你的MATPOWER软件的安装路径。
3.加载示例数据集。
MATPOWER提供了一些示例数据集，可以直接使用这些数据集进行潮流计算。
```matlabcase9```这将加载一个名为`case9`的数据集，它包含一个9节点的电力系统。
二、设置潮流计算参数在进行潮流计算之前，需要设置一些潮流计算的参数，包括：1.潮流计算算法：MATPOWER提供了不同的潮流计算算法，如牛顿-拉夫逊法（NR）和次梯度法（SC）等。
可以使用以下命令来设置潮流计算算法：mpopt = mpoption('pf.alg', '<算法名称>')```这里`<算法名称>`可以是`'NR'`或`'SC'`。
2.潮流计算收敛条件：通过设置收敛条件，可以控制潮流计算的准确性和计算时间。
以下是一些设置收敛条件的命令：```matlabmpopt = mpoption(mpopt, 'pf.tol', <收敛容限>)```这里`<收敛容限>`是一个小的正数，用于判断潮流计算是否收敛。
默认值为1e-6```matlabmpopt = mpoption(mpopt, 'pf.nr.max_it', <最大迭代次数>)```这里`<最大迭代次数>`是一个整数，用于限制牛顿-拉夫逊法的最大迭代次数。
默认值为20。
三、执行潮流计算在设置好潮流计算参数之后，可以执行潮流计算。
