固体材料的结构与缺陷

材料结构与性能历年真题

材料结构与性能历年真 题 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN

2009年试题 1.一外受张应力载荷力500MPa的无机材料薄板(长15cm，宽10cm，厚，其 中心部位有一裂纹(C=20μm)。该材料的弹性模量为300GPa，(1Pa=1N/m2)断裂能为15J/m2(1J=1Nm)。 a)计算该裂纹尖端应力强度因子K I (Y=) b)判断该材料是否安全 ,可知，即材料的裂纹尖端应力强度应子超过了材料的临界断裂应子，则材料不安全。 2.测定陶瓷材料的断裂韧性常用的方法有几种并说明它们的优缺点。 答： 方法优点缺点 单边切口梁法(SENB)简单、快捷①测试精度受切口宽度的影响，且过分要求窄的切口；②切口容易钝化而变宽，比较适合粗晶陶瓷，而对细晶体陶瓷测试值会偏大。 Vickers压痕弯曲梁法 (SEPB)测试精度高，结果较准 确，即比较接近真实值 预制裂纹的成功率低；控制裂纹的深度尺 寸较困难。 直接压痕法(IM)①无需特别制样；②可 利用很小的样品；③测 定H V的同时获得K IC， 简单易行。 ①试样表面要求高，无划痕和缺陷；②由 于压痕周围应力应变场较复杂，没有获得 断裂力学的精确解；③随材料性质不同会 产生较大误差；④四角裂纹长度由于压痕 周围残余应力的作用会发生变化；产生压 痕裂纹后若放置不同时间，裂纹长度也会 发生变化，影响测试精度。

3.写出断裂强度和断裂韧性的定义，二者的区别和联系。 答： 断裂强度δr断裂韧性K IC 定义材料单位截面承受应力而不发生断裂的能力材料抵抗裂纹失稳扩展或断裂能力 联系①都表征材料抵抗外力作用的能力；②都受到E、的影响，提高E、既可提高断裂强度，也可提高断裂韧性；③在一定的裂纹尺寸下，提高K IC也会提高δr，即增韧的同时也会增强。 区别除了与材料本身的性质有关外，还与 裂纹尺寸、形状、分布及缺陷等有关 是材料的固有属性，是材料的结构和显微 结构的函数，与外力、裂纹尺寸等无关 4.写出无机材料的增韧原理。 答：增韧原理：一是在裂纹扩展过程中使之产生有其他能量消耗机构，从而使外加负载的一部分或大部分能量消耗掉，而不致集中于裂纹扩展上；二是在陶瓷体中设置能阻碍裂纹扩展的物质场合，使裂纹不能再进一步扩展。 根据断裂力学，抗弯强度，断裂韧性，可以看出要提高陶瓷材料强度，必须提高断裂表面能和弹性模量以及减小裂纹尺寸；要提高断裂韧性，必须提高断裂表面能和弹性模量。 5.试比较以下材料的热导率，并按大小顺序排列，说明理由。氮化硅(Si3N4)陶 瓷、氧化镁(MgO)陶瓷、镁橄榄石(2MgO·SiO2)、纯银(Ag)、镍铬合金 (NiCr)。 答：热导率大小顺序：纯银>镍铬合金>氮化硅>氧化镁>镁橄榄石 理由：1)一般金属的热导率比非金属的热导率高，这是由于金属中存在大量的自由电子，电子质量轻，平均自由程很大，故可以快速的实现热传导；而非金属主要是通过声子来进行热传导的，声子的平均自由程要比自由电子的小很多，自由电子的热传导速率是声子的20倍，故纯银和镍铬合金的热导率高。2)单质的热导率要比混合物质的热导率高，故纯银大于镍铬合金。3)固溶体的热导率要比纯物质的小，故镁橄榄石的热导率小于氮化硅和氧化镁。4)共价键强的晶体热导率高，故氮化硅的热导率强于氧化镁。 6.对于组成范围为0-50%K2O，100-50%SiO2的玻璃，推断其膨胀系数的变 化，试通过玻璃的结构来解释所得的结果。

固体物理中的晶体缺陷讲解

固体物理中的晶体缺陷 学院：化学化工与生物工程学院 班级：生物1301 学号： 131030114 姓名：李丹丹

固体物理中的晶体缺陷 1.国内外进展及研究意义 1.1 国内外对晶体缺陷的研究现状和发展动态 19世纪中叶布拉非发展了空间点阵，概括了点阵周期性的特征，1912年劳厄的晶体X 射线衍射实验成功后，证实了晶体中原子作规则排列，从理想晶体结构出发，人们发展了离子晶体的点阵理论和金属的电子理论，成功的计算了离子晶体的结合能，对于金属晶体的原子键能也有了初步了了解，并很好的解释了金属的电学性质。随后人们又认识到了晶体中原子并非静止排列，它在晶体中的平衡阵点位置作震动，甚至在绝对零度也不是凝固不动的，即还有所谓零点能的作用，从这个理论出发建立了点阵震动理论，从而建立了固体的比热理论。在20世纪20年代以后人们就发现晶体的许多性质很难用理想晶体结构来解释，提出晶体中有许多原子可能偏离规则排列，即存在有缺陷，并企图用此来解释许多用理想晶体结构无法解释的晶体性质。W.Schottky为了解释离子晶体的电介电导率问题，提出在晶体中可能由于热起伏而产生填隙离子和空位，而且发现食盐的电介导电率与这些缺陷的数目有关。随后为了解决晶体屈服强度的实验数据值与理论估计之间的巨大差别，又引进了位错这一晶体缺陷。今年来人们对晶体中各种缺陷有了更深刻的认识，建立了晶体缺陷理论。 理想晶体在实际中并不存在。实际晶体或多或少存在各种杂质和缺陷。国内外学者通过使用显微镜的对物质性能与缺陷的关系研究得相当多，也在一定意义上取得了可喜的进展。 1.2 晶体缺陷的研究意义 在晶体的生长及形成过程中，由于温度、压力、介质组分浓度等外界环境中各种复杂因素变化及质点热运动或受应力作用等其他条件的不同程度的影响会使粒子的排列并不完整和规则，可能存在空位、间隙粒子、位错、镶嵌结构等而偏离完整周期性点阵结构，形成偏离理想晶体结构的区域，我们称这样的区域为晶体缺陷，它们可以在晶格内迁移，以至消失，同时也可产生新的晶体缺陷。本文就晶体中所存在的各类缺陷做了详细说明，并且重点介绍了各类缺陷的成因及其特征。 偏离理想状态的不完整晶体，即有某些缺陷的晶体，在晶体中缺陷并不是静止地、稳定不变地存在着，而是随着各种条件的改变而不断变动的。它们可以产生、发展、运动和交互

材料结构与性能试题及答案

《材料结构与性能》试题2011级硕士研究生适用 一、名词解释（20分） 原子半径，电负性，相变增韧、Suzuki气团 原子半径：按照量子力学的观点，电子在核外运动没有固定的轨道，只是概率分布不同，因此对原子来说不存在固定的半径。根据原子间作用力的不同，原子半径一般可分为三种：共价半径、金属半径和范德瓦尔斯半径。通常把统和双原子分子中相邻两原子的核间距的一半，即共价键键长的一半，称作该原子的共价半径（r c）；金属单质晶体中相邻原子核间距的一半称为金属半径（r M）；范德瓦尔斯半径（r V）是晶体中靠范德瓦尔斯力吸引的两相邻原子核间距的一半，如稀有气体。 电负性：Parr等人精确理论定义电负性为化学势的负值，是体系外势场不变的条件下电子的总能量对总电子数的变化率。 相变增韧：相变增韧是由含ZrO2的陶瓷通过应力诱发四方相（t相）向单斜相（m相）转变而引起的韧性增加。当裂纹受到外力作用而扩展时，裂纹尖端形成的较大应力场将会诱发其周围亚稳t-ZrO2向稳定m-ZrO2转变，这种转变为马氏体转变，将产生近4%的体积膨胀和1%-7%的剪切应变，对裂纹周围的基体产生压应力，阻碍裂纹扩展。而且相变过程中也消耗能量，抑制裂纹扩展，提高材料断裂韧性。 Suzuki气团：晶体中的扩展位错为保持热平衡，其层错区与溶质原子间将产生相互作用，该作用被成为化学交互作用，作用的结果使溶质原子富集于层错区内，造成层错区内的溶质原子浓度与在基体中的浓度存在差别。这种不均匀分布的溶质原子具有阻碍位错运动的作用，也成为Suzuki气团。 二、简述位错与溶质原子间有哪些交互作用。（15分） 答：从交互做作用的性质来说，可分为弹性交互作用、静电交互作用和化学交互作用三类。 弹性交互作用：位错与溶质原子的交互作用主要来源于溶质原子与基体原子间由于体积不同引起的弹性畸变与位错间的弹性交互作用。形成Cottrell气团，甚至Snoek气团对晶体起到强化作用。弹性交互作用的另一种情况是溶质原子核基体的弹性模量不同而产生的交互作用。 化学交互作用：基体晶体中的扩展位错为保持热平衡，其层错区与溶质原子间将产生相互作用，该作用被成为化学交互作用，作用的结果使溶质原子富集于层错区内，造成层错区内的溶质原子浓度与在基体中的浓度存在差别，具有阻碍位错运动的作用。 静电交互作用：晶体中的位错使其周围原子偏离平衡位置，晶格体积发生弹性畸变，晶格畸变将导致自由电子的费米能改变，对于刃型位错来讲，滑移面上下部分晶格畸变量相反，导致滑移面两侧部分的费米能不相等，导致位错周围电子需重新分布，以抵消这种不平衡，从而形成电偶极，位错线如同一条电偶极线，在它周围存在附加电场，可与溶质原子发生静电交互作用。 三、简述点缺陷的特点和种类，与合金的性能有什么关系（15分） 答：点缺陷对晶体结构的干扰作用仅波及几个原子间距范围的缺陷。它的尺寸在所有方向上均很小。其中最基本的点缺陷是点阵空位和间隙原子。此外，还有杂质原子、离子晶体中的非化学计量缺陷和半导体材料中的电子缺陷等。 在较低温度下，点缺陷密度越大，对合金电阻率影响越大。另外，点缺陷与合金力学性能之间的关系主要表现为间隙原子的固溶强化作用。

第5章固体中的缺陷 《材料科学与工程基础》

第5章固体中的缺陷 为什么要学习固体中的缺陷 某些材料的性质受到存在于材料中的缺陷的极大影响。因此、知道存在于材料中缺陷的类型，以及它们在影响材料性质中的作用是很重要的。例如、纯金属的力学性质经过合金化以后（即加入杂质原子）会发生很大变化——例如、标准银合金（含银92.5％，含铜7.5％）比纯银更硬更强（8.10节）。 而且，在我们的计算机、计算器和家用功能的集成微电子设备是通过在半导体材料上引入高度可控的杂质浓度和定域化掺杂获得的（12.11节）。 学过这一章后，你应当掌握以下内容： 1. 描述空位和自间隙晶体缺陷。 2. 已知相关常数，计算某特定温度下材料中的平衡空位数。 3. 两种类型的固溶体的书面定义和图示表达。 4. 陶瓷化合物中几种不同的点缺陷。 5. 已知合金中组元的质量和原子量，计算每种元素的质量百分浓度和原子百分浓度。 6. 对于刃型、螺型和混合型位错中的每一种： （a ） 描述和画出位错； （b ） 注意位错线的位置； （c ） 指出位错线延伸的方向。 7. 描述（a ）晶界和（b ）孪生晶界附近的原子结构 5.1 引言 对于晶体固体材料，我们默认在材料内部原子级水平上排列完全有序。然而这种理想固体是不存在的；所有固体都存在大量的各种缺陷。事实上材料的许多性质都很深地受到材料中缺陷程度的影响；这种影响不总是有害的，人们常常通过有意识的引入缺陷和控制缺陷的量来获得特殊性质的材料，详细情况在下面的章节中要介绍。 “晶体缺陷”意味着在原子大小范围晶格不规则。晶体缺陷的分类通常按照缺陷区的几何形状和大小。这一章要讨论几种不同的缺陷，包括点缺陷（尺寸与一两个原子大小相近），线缺陷（一维缺陷），以及面缺陷，即界面，是二维缺陷。也要讨论如果在某一方向上缺陷区的尺寸可以与晶体或晶粒的线度相比拟，而在其它方向上的尺寸相对于晶体或晶粒线度可以忽略不计，那么这种缺陷就称为线缺陷或位错，这是本章要着重讨论的缺陷… (3)面缺陷如果在共面的各方向上缺陷区的尺寸可与晶体或晶粒的线度相比固体中的杂质，因为杂质原子也可能以点缺陷的形式存在。{最后，简要叙述显微测量缺陷的技术和材料的结构。} 点缺陷 5.2 金属中的点缺陷 最简单的点缺陷是空位,即空的晶格位。通常在一个原子原来占据的地方变成了空位（图 5.1）。所有晶体固体都含有空位，事实上，不可能阻止材料中没有空位这种缺陷。空位存在的必然性可以用热力学原理来解释；实质上、空位的存在增加了晶体中的熵（无序性）。 一定量的材料中的平衡空位数Nv 随温度而增加，具有如下关系： )exp(kT Q N N v v -= （5.1）

晶体结构缺陷

第三章晶体结构缺陷 【例3-1】写出MgO形成肖特基缺陷的反应方程式。 【解】 MgO形成肖特基缺陷时，表面的Mg2+和O2－离子迁到表面新位置上，在晶体内部留下空位，用方程式表示为： ????该方程式中的表面位置与新表面位置无本质区别，故可以从方程两边消掉，以零O（naught）代表无缺陷状态，则肖特基缺陷方程式可简化为： 【例3-2】写出AgBr形成弗伦克尔缺陷的反应方程式。 【解】AgBr中半径小的Ag+离子进入晶格间隙，在其格点上留下空位，方程式为： 【提示】一般规律：当晶体中剩余空隙比较小，如NaCl型结构，容易形成肖特基缺陷；当晶体中剩余空隙比较大时，如萤石CaF2型结构等，容易产生弗伦克尔缺陷。 【例3-3】写出NaF加入YF3中的缺陷反应方程式。 【解】首先以正离子为基准，Na+离子占据Y3+位置，该位置带有2个单位负电荷，同时，引入的1个F－离子位于基质晶体中F－离子的位置上。按照位置关系，基质YF3中正负离子格点数之比为1/3，现在只引入了1个F－离子，所以还有2个F－离子位置空着。反应方程式为：可以验证该方程式符合上述3个原则。 ????再以负离子为基准，假设引入3个F－离子位于基质中的F－离子位置上，与此同时，引入了3个Na+离子。根据基质晶体中的位置关系，只能有1个Na+离子占据Y3+离子位置，其余2个Na+位于晶格间隙，方程式为：

????此方程亦满足上述3个原则。当然，也可以写出其他形式的缺陷反应方程式，但上述2个方程所代表的缺陷是最可能出现的。 【例3-4】写出CaCl2加入KCl中的缺陷反应方程式。 【解】以正离子为基准，缺陷反应方程式为： ????以负离子为基准，则缺陷反应方程式为： ????这也是2个典型的缺陷反应方程式，与后边将要介绍的固溶体类型相对应。 【提示】通过上述2个实例，可以得出2条基本规律： ????（1）低价正离子占据高价正离子位置时，该位置带有负电荷。为了保持电中性，会产生负离子空位或间隙正离子。 ????（2）高价正离子占据低价正离子位置时，该位置带有正电荷。为了保持电中性，会产生正离子空位或间隙负离子。 【例3-5】 TiO2在还原气氛下失去部分氧，生成非化学计量化合物TiO2-x，写出缺陷反应方程式。 【解】非化学计量缺陷的形成与浓度取决于气氛性质及其分压大小，即在一定气氛性质和压力下到达平衡。该过程的缺陷反应可用 或 方程式表示，晶体中的氧以电中性的氧分子的形式从TiO2中逸出，同时在晶体中产生带正电荷的氧空位和与其符号相反的带负电荷的来保持电中性，方程两边总有效电荷都等于零。可以看成是Ti4+被还原为Ti3+，三价Ti占据了四价Ti的位置，因而带一个单位有效负电荷。而二个Ti3+替代了二个Ti4+，

浅谈晶体缺陷及其应用

浅谈晶体缺陷及其应用 1103011036 周康粉体一班 摘要：晶体缺陷对晶体的力学性能既有有利的方面，也有不利的方面。少量晶体缺陷对于晶体的物理性能能够产生重要影响，所以可以根据不同的晶体缺陷，开发利用其产生的影响，充分发挥可能产生的作用，研究并制备具有不同性能的材料，以适应人们不同的实际需要和时代的发展需求。 关键词：晶体缺陷; 性能; 铁磁性; 电阻; 半导体材料；杂质 引言：在讨论晶体结构时，我们认为晶体的结构是三维空间周期有序的，其部质点按照一定的点阵结构排列。这是一种理想的完美晶体，它在现实中并不存在，只作为理论研究模型。相反，偏离理想状态的不完整晶体，即有某些缺陷的晶体，具有重要的理论研究意义和实际应用价值。所有的天然和人工晶体都不是理想的完整晶体，它们的许多性质往往并不决定于原子的规则排列，而决定于不规则排列的晶体缺陷。 晶体缺陷对晶体生长、晶体的力学性能、电学性能、磁学性能和光学性能等均有着极大影响，在生产上和科研中都非常重要，是固体物理、固体化学、材料科学等领域的重要基础容。研究晶体缺陷因此具有了尤其重要的意义。本文着重对晶体缺陷及其对晶体的影响和应用进行阐述。 1.晶体缺陷的定义和分类 1.1 晶体缺陷的定义 在理想的晶体结构中，所有的原子、离子或分子都处于规则的点阵结构的位置上，也就是平衡位置上。1926 年弗仑克尔l首先指出，在任一温度

下，实际晶体的原子排列都不会是完整的点阵，即晶体中一些区域的原子的正规排列遭到破坏而失去正常的相邻关系。我们把实际晶体中偏离理想完整点阵的部位或结构称为晶体缺陷. 1.2 晶体缺陷的分类 1.2.1、按缺陷的几何形态分类可分为四类：点缺陷、线缺陷、面缺陷、体缺陷。 1.点缺陷（零维缺陷）：缺陷尺寸处于原子大小的数量级上，即三维方向上缺陷的尺寸都很小。包括：空位（vacancy）、间隙原子（interstitial particle）、异类原子（foreign particle）。 点缺陷与材料的电学性质、光学性质、材料的高温动力学过程等有关。2..线缺陷（一维缺陷）：指在一维方向上偏离理想晶体中的周期性、规则性排列所产生的缺陷，即缺陷尺寸在一维方向较长，另外二维方向上很短。线缺陷的产生及运动与材料的韧性、脆性密切相关。 3.面缺陷：面缺陷又称为二维缺陷，是指在二维方向上偏离理想晶体中的周期性、规则性排列而产生的缺陷，即缺陷尺寸在二维方向上延伸，在第三维方向上很小。如晶界、相界、表面、堆积层错、镶嵌结构等。面缺陷的取向及分布与材料的断裂韧性有关。 固体材料中最基本和最重要的晶体缺陷是点缺陷，包括本征缺陷和杂质缺陷等。 1.2.2、按缺陷产生的原因分类： 热缺陷、杂质缺陷、非化学计量缺陷、其它原因（如电荷缺陷，辐照缺陷等）。

晶体结构及缺陷

晶体结构与晶体中的缺陷 17、Li 2O 的结构是O2-作面心立方堆积，Li +占据所有四面体空隙位置，氧离子半径为0.132nm 。求： (1)计算负离子彼此接触时，四面体空隙所能容纳的最大阳离子半径，并与书末附表Li +半径比较，说明此时O 2-能否互相接触。 (2)根据离子半径数据求晶胞参数。 (3)求Li 2O 的密度。 解：（1）如图2-2是一个四面体空隙，O 为四面体中心位置。 -++=r r AO ，-=r BC 2， -=r CE 3， 3/323/2-==r CE CG 3/62-=r AG ， OGC ?∽EFC ?，CF EF CG OG //=，6/6/-=?=r CG CF EF OG 2/6-=-=r OG AG AO ，301.0)12/6(=-=-=--+r r AO r 查表知Li r + +=0.68>0.301，∴O 2-不能互相接触； （2）体对角线=a 3=4(r ++r -)，a=4.665；（3）ρ=m/V=1.963g/cm 3 图2-2 四面体空隙 28、下列硅酸盐矿物各属何种结构类型： Mg 2[SiO 4]，K[AISi 3O 8]，CaMg[Si 2O 6]， Mg 3[Si 4O 10](OH)2，Ca 2Al[AlSiO 7]。 解：岛状；架状；单链；层状（复网）；组群（双四面体）。 23、石棉矿如透闪石Ca 2Mg 5[Si 4O 11](OH)2具有纤维状结晶习性，而滑石Mg 2[Si 4O 10](OH)2却具有片状结晶习性，试解释之。 解：透闪石双链结构，链内的Si-O 键要比链5的Ca-O 、Mg-O 键强很多，所以很容易沿链间结合力较弱处劈裂成为纤维状；滑石复网层结构，复网层由两个 [SiO4]层和中间的水镁石层结构构成，复网层与复网层之间靠教弱的分之间作用力联系，因分子间力弱，所以易沿分子间力联系处解理成片状。 24、石墨、滑石和高岭石具有层状结构，说明它们结构的区别及由此引起的性质上的差异。

材料结构与性能历年真题

2009年试题 1.一外受张应力载荷力500MPa的无机材料薄板(长15cm，宽10cm，厚0.1mm)， 其中心部位有一裂纹(C=20μm)。该材料的弹性模量为300GPa，(1Pa=1N/m2)断裂能为15J/m2(1J=1Nm)。 (Y=π) a)计算该裂纹尖端应力强度因子K I K I=yδC=π×500×106×20×10?6=3.96Mpa·m b)判断该材料是否安全？ K IC=2Eγf=2×300×109×15=3Mpa?m ,可知K I>K IC，即材料的裂纹尖端应力强度应子超过了材料的临界断裂应子，则材料不安全。 2.测定陶瓷材料的断裂韧性常用的方法有几种？并说明它们的优缺点。 答：

3.写出断裂强度和断裂韧性的定义，二者的区别和联系。 答： 4.写出无机材料的增韧原理。 答：增韧原理：一是在裂纹扩展过程中使之产生有其他能量消耗机构，从而使外加负载的一部分或大部分能量消耗掉，而不致集中于裂纹扩展上；二是在陶瓷体中设置能阻碍裂纹扩展的物质场合，使裂纹不能再进一步扩展。 根据断裂力学，抗弯强度δf=2Eγf ，断裂韧性K IC=2Eγf，可以看出要 C 提高陶瓷材料强度，必须提高断裂表面能和弹性模量以及减小裂纹尺寸；要提高断裂韧性，必须提高断裂表面能和弹性模量。 5.试比较以下材料的热导率，并按大小顺序排列，说明理由。氮化硅(Si3N4) 陶瓷、氧化镁(MgO)陶瓷、镁橄榄石(2MgO·SiO2)、纯银(Ag)、镍铬合金(NiCr)。答：热导率大小顺序：纯银>镍铬合金>氮化硅>氧化镁>镁橄榄石 理由：1)一般金属的热导率比非金属的热导率高，这是由于金属中存在大量的自由电子，电子质量轻，平均自由程很大，故可以快速的实现热传导；而非金属主要是通过声子来进行热传导的，声子的平均自由程要比自由电子的小很多，自由电子的热传导速率是声子的20倍，故纯银和镍铬合金的热导率高。2)单质的热导率要比混合物质的热导率高，故纯银大于镍铬合金。3)固溶体的热导率要比纯物质的小，故镁橄榄石的热导率小于氮化硅和氧化镁。4)共价键强的晶体热导率高，故氮化硅的热导率强于氧化镁。 6.对于组成范围为0-50%K2O，100-50%SiO2的玻璃，推断其膨胀系数的变化， 试通过玻璃的结构来解释所得的结果。 答：石英玻璃是硅氧四面体为结构单元的三维空间网络所组成，Si-O键的键强较

晶体结构和晶体缺陷

第一部分晶体结构和晶体缺陷 1.原子的负电性的定义和物理意义是什么？ 2.共价键的定义和特点是什么？ 3.金刚石结构为什么要提出杂化轨道的概念？ 4.V、VI、VII族元素仅靠共价键能否形成三维晶体？ 5.晶体结构，空间点阵，基元，B格子、单式格子和复式格子之间的关系和区别。 6.W-S元胞的主要优点，缺点各是什么？ 7.配位数的定义是什么？ 8.晶体中有哪几种密堆积，密堆积的配位数是多少？ 9.晶向指数，晶面指数是如何定义的？ 10.点对称操作的基本操作是哪几个？ 11.群的定义是什么？讨论晶体结构时引入群的目的是什么？ 12.晶体结构、B格子、所属群之间的关系如何？ 13.七种晶系和十四种B格子是根据什么划分的？ 14.肖特基缺陷、费仑克尔缺陷、点缺陷、色心、F心是如何定义的？ 15.棱(刃)位错和螺位错分别与位错线的关系如何？ 16.位错线的定义和特征如何？ 17.影响晶体中杂质替位几率的主要因素有哪些？ 18.晶体中原子空位扩散系数D与哪些因素有关？ 19.解理面是面指数低的晶面还是面指数高的晶面？为什么？ 20.为什么要提出布拉菲格子的概念？ 21.对六角晶系的晶面指数和晶向指数使用四指标表示有什么利弊？ 第二部分倒格子 1.倒格子基矢是如何定义的？ 2. 正、倒格子之间有哪些关系？ 3.原子散射因子是如何表示的，它的物理意义如何？ 4. 几何结构因子是如何表示的，它的物理意义如何？ 5. 几何结构因子S h与哪些元素有关？ 6．衍射极大的必要条件如何？ 7．什么叫消光条件？ 8．反射球是在哪个空间画的，反射球能起到什么作用，如何画反射球？ 9．常用的X光衍射方法有哪几种，各有什么基本特点？ 10．为什么要使用“倒空间”的概念？

第二章晶体结构与晶体中的缺陷

内容提要：通过讨论有代表性的氧化物、化合物和硅酸盐晶体结构， 用以掌握与本专业有关的各种晶体结构类型。介绍了实际晶体中点缺陷分 类；缺陷符号和反应平衡。固熔体分类和各类固熔体、非化学计量化学化 合物的形成条件。简述了刃位错和螺位错。 硅酸盐晶体结构是按晶体中硅氧四面体在空间的排列方式为孤岛状、组群状、链状、层装和架状五类。这五类的[SiO4]四面体中，桥氧的数目也依次由0增加到4， 非桥氧数由4减至0。硅离子是高点价低配位的阳离子。因此在硅酸盐晶体中，[SiO4] 只能以共顶方式相连，而不能以共棱或共面方式相连。表2-1列出硅酸盐晶体结构类型及实例。 表2-1 Array硅酸 盐晶 体的 结构 类型

真实晶体在高于0K的任何温度下，都或多或少地存在着对理想晶体结构的偏离，即存在着结构缺陷。晶体中的结构缺陷有点缺陷、线缺陷、面缺陷和复合缺陷之分，在无机材料中最基本和最重要的是点缺陷。 点缺陷根据产生缺陷的原因分类，可分为下列三类： （1）热缺陷（又称本征缺陷） 热缺陷有弗仑克儿缺陷和肖特基缺陷两种基本形式。 弗仑克儿缺陷是指当晶格热震动时，一些能量足够大的原子离开平衡位置而挤到晶格点的间隙中，形成间隙原子，而原来位置上形成空位，这种缺陷称为弗仑克儿缺陷。 肖特基缺陷是指如果正常格点上原子，热起伏后获得能量离开平衡位置，跃迁到晶体的表面，而在原正常格点上留下空位，这种缺陷称为肖特基缺陷。 （2）杂质缺陷（非本征缺陷） （3）非化学计量化学化合物 为了便于讨论缺陷反应，目前广泛采用克罗格-明克（Kroger-Vink）的点缺陷符号（见表2-2）。 表2-2 Kroger-Vink缺陷符号（以M2+X2-为例）

晶体结构缺陷

晶体结构缺陷 1、说明下列符号的含义： V Na ，V Na ’，V Cl ?，.(V Na ’V Cl ?)，CaK?，CaCa，Cai?? 2、写出下列缺陷反应式： (1)NaCl溶入CaCl 2 中形成空位型固溶体； (2)CaCl 2 溶人NaC1中形成空位型固溶体； (3)NaCl形成肖脱基缺陷； (4)AgI形成弗仑克尔缺陷(Ag+进入间隙)。 3、MgO的密度是3.58克／厘米3，其晶格参数是0.42nm，计算单位晶胞MgO 的肖脱基缺陷数。 4、(a)MgO晶体中，肖脱基缺陷的生成能为6eV，计算在25℃和1600℃时热 缺陷的浓度。(b)如果MgO晶体中，含有百万分之一摩尔的A1 2O 3 杂质，则在1600℃ 时，MgO晶体中是热缺陷占优势还是杂质缺陷占优势，说明原因。 5、MgO晶体的肖特基缺陷生成能为84kJ／mol，计算该晶体在1000K和1500K 的缺陷浓度。 6、非化学计量化合物FexO中，Fe3+／Fe2+=0.1，求Fe x O中的空位浓度及x 值。 7、非化学计量缺陷的浓度与周围气氛的性质、压力大小相关，如果增大周 围氧气的分压，非化学计量化合物Fe 1-X O及Zn 1+X O的密度将发生怎么样的变化? 增大还是减小?为什么? 8、对于刃位错和螺位错，区别其位错线方向、柏氏矢量和位错运动方向的特点。

9、图2.1是晶体二维图形，内含有一个正刃位错和一个负刃位错。 (a)围绕两个位错柏格斯回路，最后得柏格斯矢量若干？ (b)围绕每个位错分别作柏氏回路，其结果又怎样? 10、有两个相同符号的刃位错，在同一滑移面上相遇，它们将是排斥还是吸引？ 11、晶界对位错的运动将发生怎么样的影响？能预计吗？ 12、晶界有小角度晶界与大角度晶界之分，大角度晶界能用位错的阵列来描述吗？ 13、试述影响置换型固溶体的固溶度的条件。 14、从化学组成、相组成考虑，试比较固溶体与化合物、机械混合物的差别。 15、试阐明固溶体、晶格缺陷和非化学计量化合物三者之间的异同点，列出简明表格比较。 16、在面心立方空间点阵中，面心位置的原子数比立方体顶角位置的原子数多三倍。原子 B溶入A晶格的面心位置中，形成置换型固溶体，其成分应该是 A 3B呢还是A 2 B？为什么? 17、Al 2 O 3 在MgO中形成有限固溶体，在低共熔温度1995℃时，约有18重量％ Al 2O 3 溶入MgO中，假设MgO单位晶胞尺寸变化可忽略不计。试预计下列情况的

材料微观缺陷对材料性能的影响教学提纲

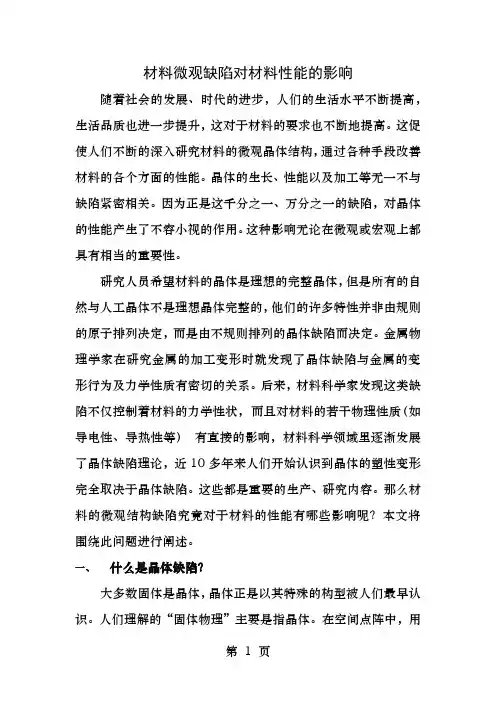

材料微观缺陷对材料性能的影响 随着社会的发展、时代的进步，人们的生活水平不断提高，生活品质也进一步提升，这对于材料的要求也不断地提高。这促使人们不断的深入研究材料的微观晶体结构，通过各种手段改善材料的各个方面的性能。晶体的生长、性能以及加工等无一不与缺陷紧密相关。因为正是这千分之一、万分之一的缺陷，对晶体的性能产生了不容小视的作用。这种影响无论在微观或宏观上都具有相当的重要性。 研究人员希望材料的晶体是理想的完整晶体，但是所有的自然和人工晶体不是理想晶体完整的，他们的许多特性并非由规则的原子排列决定，而是由不规则排列的晶体缺陷而决定。金属物理学家在研究金属的加工变形时就发现了晶体缺陷与金属的变形行为及力学性质有密切的关系。后来，材料科学家发现这类缺陷不仅控制着材料的力学性状，而且对材料的若干物理性质（如导电性、导热性等）有直接的影响，材料科学领域里逐渐发展了晶体缺陷理论，近10多年来人们开始认识到晶体的塑性变形完全取决于晶体缺陷。这些都是重要的生产、研究内容。那么材料的微观结构缺陷究竟对于材料的性能有哪些影响呢？本文将围绕此问题进行阐述。 一、什么是晶体缺陷？ 大多数固体是晶体，晶体正是以其特殊的构型被人们最早认识。人们理解的“固体物理”主要是指晶体。在空间点阵中，用几何上规则的点来描述晶体中的原子排列，并连成格子，这些点被称为格点，格子被称为点阵，这就是空间点阵的基本思想，它是对晶体原子排列的抽象。空间点阵在晶体学理论的发展中起到了重要作用。可以说，它是晶体学理论的基础。现代的晶体理论基于晶体具有宏观平移对称性，并因此发展了空间点阵学说。严格地说对称性是一种数学上的操作，它与“空间群”的概念相联系，所谓平移对称性就是指对一空间点阵，任选一个最小基本单元，在空间三维方向进行平移，这个单元能够无一遗漏的完全复制所有空间格点。 在我们讨论晶体结构时，认为晶体的结构是三维空间内周期有序的，其内部质点按照一定的点阵结构排列。这是一种理想的完美晶体，它在现实中并不存在，只作为理论研究模型。相反，偏离理想状态的不完整晶体，即有某些缺陷的晶体，具有重要的理论研究意义和实际应用价值。在理想的晶体结构中，所有的原子、离子或分子都处于规则的点阵结构的位置上，也就是平衡位置上。1926 年Frenkel 首先指出，在任一温度下，实际晶体的原子排列都不会是完整的点阵，即晶体中一些区域的原子的正规排列遭到破坏而失去正常的相邻关系。我们把实际晶体中偏离理想完整点阵的部位或结构称为晶体缺陷。 二、晶体中有哪些常见的缺陷类型？ 缺陷是一种局部原子排列的破坏。按照破坏区域的几何形状，缺陷可以分为四类点缺陷、缺陷、面缺陷和体缺陷。 点缺陷：又称零维缺陷，缺陷尺寸处于原子大小的数量级上，在三维方向上尺寸都很小（远小于晶体或晶粒的线度），典型代表有空位、间隙原子等。点缺陷与材料的电学性质、光学性质、材料的高温动力学过程等有关。 线缺陷：又称一维缺陷，指在一维方向上偏离理想晶体中的周期性、规则性排列所产生

固体材料的结构

1.Write the relation formula about micro-particle duality A: contact micro-particle duality formula is:h h λ== P mu λ-Wavelength，P-Momentum，h-Planck’s constant，m-Quality，u-Velocity 2.讨论波函数的意义与其电子云的关系。 答：波函数是为了定量地描述电子的状态和出现在某处的几率而引入的一个复函数，既有实数部分又有虚数部分，且各部分都可根据欧拉公式写成正余弦函数形式，但这两部分合起来就不再是简单正余弦了，它本身并无实际意义，但它平方后得到的新函数可表示粒子在空间各点出现的概率密度（但其图相并不表示粒子轨道）。 电子云是电子在核外空间出现的几率密度分布的形象化描述，几率密度分布也就是波函数和其共轭的乘积，乘积是一个实数，也就是波函数和其共轭模相乘，所以说是模的平方。 3.定性讨论四个量子数的意义。 答：主量子数n主要表示电子距离原子核“平均距离”的远近，是决定能量的主要参数。当n=1，2，3，4，5，6，7 电子层符号分别为K，L，M，N，O，P，Q。当主量子数增大，电子出现离核的平均距离也相应增大，电子的能量增加。 轨道角量子数l确定原子轨道的形状并在多电子原子中和主量子数一起决定电子的能级。电子绕核运动，不仅具有一定的能量，而且也有一定的角动量M，它的大小同原子轨道的形状有密切关系，决定了轨道角动量的大小。对于给定的n值，量子力学证明l 只能取小于n的正整数：l=0，1，2，3…(n-1)。 轨道磁量子数m决定了轨道角动量在外磁场方向的投影值，即原子轨道在空间的取向。某种形状的原子轨道，可以在空间取不同方向的伸展方向，从而得到几个空间取向不同的原子轨道。这是根据线状光谱在磁场中还能发生分裂，显示出微小的能量差别的现象得出的结果。磁量子数可以取值：m=0,+/-1,+/-2……+/-l。 自旋磁量子数m s决定了自旋角动量在外磁场方向的投影值，正负号表示投影方向与磁场方向相同或相反。

材料的晶体缺陷与力学性能

《材料的晶体缺陷与力学性能》课程教学大纲 课程英文名称：Defects of crystal and mechanical properties of materal 课程编号：0332292002 课程计划学时：32 学分：2 课程简介： 材料的组织、结构、性能及加工使用状况是现代材料科学与工程的四要素，在四要素关系中最基本的是结构和性能的关系。本课程就是研究各种晶体缺陷与力学性能之间的关系。它是材料物理专业学生必须掌握的一门基础课程。它的研究途径一是通过实验，二是总结生产实践的经验，三是建立材料基础理论，从理论上预计材料的结构和性能。该课程的实践性较强，而且随着新材料、新工艺的发展及新的研究方法和手段的拓展而不断发展，是与时俱进不断创新的。 一、课程教学内容及教学基本要求 第一章基础知识回顾 第一节引言 第二节晶体学的基础知识。 本节要求掌握晶体学的基础知识。主要内容：空间点阵、晶面指数和晶向指数、晶体结构及其几何特征。（考核概率50%）。 第二章晶体中的点缺陷与位错 本章重点是： 1.点缺陷的形成与平衡浓度； 2.柏氏矢量的确定，物理意义及守恒性； 3.位错的基本类型和特征； 4.分析归纳位错运动的两种基本形式：滑移和攀移的特点； 5.分析运动位错的交割 及其所形成的扭折或割阶不同情况；6.比较螺型位错与刃型位错二者应力场畸变能的异同点；7.作用于位错的组态力、位错的线张力、外加切应力、位错附近原子实际所受的力、 以及位错间的交互作用力相互之间的关系与区别；8.位错的增值机制；9.堆垛层错与不全 位错； 10.位错反应的条件； 11. Thompson四面体；12. 扩展位错的生成、宽度和运动；第一节点缺陷（考核概率30%） 第二节位错的基本类型和特征。（考核概率70%） 第三节位错运动的两种基本形式：滑移和攀移（考核概率70%） 第四节位错的增值机制（考核概率70%） 第五节堆垛层错与不全位错（考核概率70%） 第六节位错反应的条件；. 扩展位错的生成、宽度和运动（考核概率70%） 点缺陷的平衡浓度：

晶体缺陷及其材料性能的影响

晶体缺陷及其对材料性能的影响 摘要:所有的天然和人工晶体都不是理想的完整晶体，它们的许多性质往往并 不决定于原子的规则排列，而决定于不规则排列的晶体缺陷。晶体缺陷对晶体生长、晶体的力学性能、电学性能、磁学性能和光学性能等均有着极大影响，在生产上和科研中都非常重要，是固体物理、固体化学、材料科学等领域的重要基础内容。研究晶体缺陷因此具有了尤其重要的意义。本文着重对晶体缺陷及其对晶体的影响和应用进行阐述，以适应人们不同的实际需要和时代的发展需求。 关键词:晶体缺陷 ; 性能 Crystal defect and it’s influence on the material properties Abstract All of the natural and artificial crystal is not ideal complete crystal, many of their properties are not always decide to the rules of at oms to arrange, but decide to the irregular arrangement in the crystal de fect. Crystal defect have an enormous influence to crystal growth, mecha nical properties of crystal, electrical properties, magnetic properties and o ptical properties, etc, they are very important in the production and resea rch, It is important content. to a basis research in the field of crystal def ect,such as solid physics, chemistry, material science,and so on. it so ha s been particularly important significance to solid. In order to adapt to th e different actual needs and the development o f The demand of Times.o f people.This paper focuses on expoundin g the influence and the applica tion of the crystal defect and its impact on the crystal. Keyword crystal defect property 1. 引言 很早以前, 金属物理学家在研究金属的加工变形时就发现了晶体缺陷与金属的变形行为及力学性质有密切的关系。后来, 材料科学家发现这类缺陷不仅控制着材料的力学性状, 而且对材料的若干物理性质(如导电性、导热性等) 有直接的影响, 故在冶金物理学和材料科学领域里逐渐发展了晶体缺陷理论。在地学界, 近10多年来人们开始认识到晶体的塑性变形完全取决于晶体缺陷, 即矿物岩石在塑性流动过程中晶体缺陷起着控制性的作用。70年代随着离子减薄技术的应用, 为电子显微镜作为倍数极高的矿物岩相学观察工具提供了先决条件, 也为天然变形矿物晶体缺陷和塑性流动的研究开辟了新的途径。然而, 目前晶体缺陷在地质科学中的应用研究成果还很少, 主要以金属中的为主。众所周知, 晶体是由离子、原子或分子有规律地排列而构成的, 这种晶体称为完整晶体。但是, 在实际晶体中, 晶体质点的规律排列或多或少会在某些微区遭到破坏, 称为晶体缺陷。根据缺陷在晶体中分布的几何特点, 可将其分为3大类, 即点缺陷、线缺陷和面缺陷。如果这些缺陷是在晶体生长过程中产生

材料结构与性能思考题

《材料结构与性能》思考题 第一章金属及合金的晶体结构 1．重要名词晶体非晶体单晶体多晶体晶粒晶界各向异性假等向性（伪各向同性）空间点阵阵点（结点）晶胞简单晶胞（初级晶胞）布拉菲点阵晶系晶面晶面指数晶向晶向指数密勒指数晶面族晶向族晶带晶带轴面间距配位数致密度点阵常数面心立方（A1）体心立方(A2) 密排六方(A3) 同素异构现象四面体间隙八面体间隙多晶型性(同素异构转变) 原子半径合金相固溶体间隙固溶体置换固溶体有限固溶体无限固溶体电子浓度无序分布偏聚短程有序短程有序参数维伽定律中间相金属间化合物正常价化合物电子化合物(Hume-Rothery相) 间隙相间隙化合物拓扑密堆相(TCP相) PHACOMP方法超结构（有序固溶体，超点阵）长程有序度参数反相畴（有序畴） 2．试述晶体的主要特征。 3．画出立方晶系中的下列晶面和晶向：(100), (111), (110), (123), (130)), (121), (225), [112], [312], 2]。画出六方晶系中的下列晶面：(0001), (1120), (1011)。 [11 4．画出立方晶系(110)面上的[111]方向，(112)上的[111]方向。在其(111)面上有几个<110>方向？5．计算面心立方、体心立方、密排六方点阵晶胞的晶胞内原子数、致密度。其中原子的配位数是多少？6．面心立方和密排六方点阵的原子都是最密排的，为什么它们形成了两种点阵？ 7．画图计算面心立方和体心立方点阵的四面体、八面体间隙的半径r B与原子半径r A之比。 8．铜的面心立方点阵常数为3.608?，计算其（122）晶面间距。 9．立方晶系中晶面指数和晶向指数有什么关系？ 10．写出立方晶系{112}晶面组的全部晶面和<123>晶向族的全部晶向。 11．已知点阵常数a=2 ?，b=6 ?, c=3 ?, 并已知晶面与三坐标轴的截距都是6 ?，求该晶面的指数。12．若γ-Fe晶胞中的八面体间隙都被C原子填满，试计算C原子的原子百分数和重量百分数。另外，这样的事情能否发生，为什么？ 13．试画出面心立方点阵中(001), (011) 和（111）晶面的原子排列，并标出原子间距。 14．判断下列晶向是否属于相应的晶面或平行于该晶面：[112]与(111)；[110]与(121)；[210]与(101)。15．下列晶向是否是两个晶面的交线？(1)[112]与(111)及(110)；(2)[101]与(111)及(111)；(3)[101]与(111)及(111)。 16．银属面心立方点阵，若其原子半径为1.44 ?，求其晶格常数，并根据其原子量求其密度。 17．α-Fe→γ-Fe转变发生在910℃，该温度下其点阵常数分别为2.892 ?和3.633 ?，试求转变前后的体积变化。若转变前后原子半径未变化，体积变化又有多大？ 18. Al和Ag均属面心立方点阵，已知r Ag= 1.441?, r Al=1.428?, 它们在固态下是否可能无限互溶，为什么？19．固溶体的溶解度主要取决于哪些因素？ 20．碳原子在γ-Fe晶胞中存在于什么位置？碳原子溶入后其点阵常数如何变化？为什么？碳原子溶入α-Fe 中又如何？ 21．计算含1-wt%C的γ-Fe中多少个晶胞中溶入一个碳原子？ 22．中间相一般具有什么特点？ 23．以黄铜为例说明什么是电子化合物及电子化合物的类型。 24．电子化合物为什么可以具有一定的成分范围？25．试述间隙固溶体、间隙相、间隙化合物的异同。26．试述短程有序和长程有序的关系。27．影响有序化的因素有哪些？ 28．有序化对合金的性能有何影响？

晶体结构及缺陷

晶体结构及缺陷

晶体结构与晶体中的缺陷 17、Li 2O 的结构是O 2-作面心立方堆积，Li +占据所有四面体空隙位置，氧离子半径为0.132nm 。求： (1)计算负离子彼此接触时，四面体空隙所能容纳的最大阳离子半径，并与书末附表Li +半径比较，说明此时O 2-能否互相接触。 (2)根据离子半径数据求晶胞参数。 (3)求Li 2O 的密度。 解：（1）如图2-2是一个四面体空隙，O 为四面体中心位置。 -++=r r AO ，-=r BC 2， -=r CE 3， 3/323/2-==r CE CG 3/62-=r AG ， OGC ?∽EFC ?，CF EF CG OG //=， 6/6/-=?=r CG CF EF OG 2/6-=-=r OG AG AO ，301.0)12/6(=-=-=--+r r AO r r +=[(6)1/2/2-1]r-=0.0297nm 或r +=0.132*0.225=0.0297nm 查表知Li r + +=0.068nm>0.0297nm ，∴O 2-不能互相接触； （2）体对角线=a 3=4(r ++r -)， a=0.4619nm ；（3） ρ=m/V=1.963g/cm 3 图2-2 四面体空隙

28、下列硅酸盐矿物各属何种结构类型： Mg2[SiO4]，K[AISi3O8]，CaMg[Si2O6]，Mg3[Si4O10](OH)2，Ca2Al[AlSiO7]。 解：岛状；架状；单链；层状（复网）；组群（双四面体）。 23、石棉矿如透闪石Ca2Mg5[Si4O11](OH)2具有纤维状结晶习性，而滑石Mg2[Si4O10](OH)2却具有片状结晶习性，试解释之。 解：透闪石双链结构，链内的Si-O键要比链5的Ca-O、Mg-O键强很多，所以很容易沿链间结合力较弱处劈裂成为纤维状；滑石复网层结构，复网层由两个[SiO4]层和中间的水镁石层结构构成，复网层与复网层之间靠教弱的分之间作用力联系，因分子间力弱，所以易沿分子间力联系处解理成片状。 24、石墨、滑石和高岭石具有层状结构，说明它们结构的区别及由此引起的性质上的差异。 解：石墨中同层C原子进行SP2杂化，形成大Π键，每一层都是六边形网状结构。由于间隙较大，电子可在同层中运动，可以导电，层间分子间力作用，所以石墨比较软。解：石墨C：属六方晶系，配位数为3，具有平面三角形配位，6个碳原子分别以共价键结合成六边形碳环，各环之间共棱组成无限大的碳网层，层与层之间靠范德华力作用，作用力很弱，同时由于碳网层上的原子与电价没有饱和，多余的自由电子分布在层之间，电子间的相互排斥，使得层与层之间更容易断裂，因而石墨的硬度很低，易破碎有滑腻感和良好的片状解理且结构中的大π键（SP2杂化轨道形成大π键）使其能导电，不含结构水能耐高温。 Mg3[Si4O10](OH)2滑石复网层结构属单斜晶系，上下为2层[SiO4]四面体层
