二次配管工程
二次配管施工方案
配管安装施工方案目录一、工程概况 (2)二、施工准备 (2)三、工艺流程 (3)四、管路敷设 (3)五、金属软管的安装 (11)六、质量标准与施工要求 (12)七、成品保护 (14)二次配管施工方案一、工程概况：本方案属盐城城南新区医院南部新建工程配管安装施工方案。
本工程地下61400㎡，地上142100㎡，总计面积20350㎡;建筑高度为89.5m,地下二层,地上十九层。
本工程电气配管采用的KBG管和镀锌钢管，其中DN20/25为多。
二、施工准备1、材料准备:本工程所用主材、附材规格、型号符合本工程设计图纸要求\洽商变更及会议纪要的要求,数量满足现场需要。
2、材料要求:本工程使用的管材、器材应符合国家现行技术标准的规定、并应有产品合格证。
管材及器材的规格型号应符合设计图纸及设计要求；钢质接线盒、直管接头、直角弯管、金属线管管卡、开关盒、插座盒等的规格应与面板、盖板相配套。
3、所需材料:SC镀锌钢管、弯管、可挠金属管、灯头盒、插座盒、直管接头、管卡、圆钢、角钢、支架、吊杆、镀锌螺栓、螺母、垫圈、膨胀螺栓、自攻螺钉、防腐漆、机油、水泥、砂子、铅丝、专用地线卡子等。
4、机具：4.1。
手扳弯管器、砂轮锯、无齿锯、电锤、电焊机、气焊工具.4.2.专用搬子、钢锯、切割刀、铣子、扁锉、半圆锉、平锉、钻头、管钳子。
4。
3.水平尺、卷尺、尺杆、红铅笔、线坠、小线、灰铲、灰桶、水桶、绝缘手套、工具箱等.5、材料验收：施工单位在本工程所使用的材料进入现场，必须向监理公司电气专业监理提出材料报验，并由电气专业监理和专业人员对进入现场的材料进行验收，合格方可使用，不合格的材料必须退出现场。
三、工艺流程1、暗管敷设：管路预制加工→ 测定箱、盒位置→ 固定箱、盒→ 管路连接。
2、明管敷设、吊顶内管路敷设:预制加工支架、吊架→ 测定盒、箱位置→ 支架、吊架安装固定→ 管路连接。
四、管路敷设1、暗管的配制：1.1、预制加工:a。
二次配管施工方案
二次配管施工方案一、施工准备在进行二次配管施工前，需要进行充分的准备工作，包括但不限于以下内容：1. 确定施工区域首先需要确定二次配管的施工范围，包括管道走向、连接点等，清晰明确地划定施工区域。
2. 准备施工材料和工具根据设计方案要求，准备好所需的配管材料、接头、密封材料等，以及施工所需的工具设备。
3. 安全检查在施工前需检查施工区域周围的安全情况，确保没有危险物品和障碍物，并且施工人员需佩戴好相关的安全防护用具。
二、施工流程1. 清理施工区域在进行配管施工前，需要对施工区域进行清理，确保没有杂物和障碍物，保持施工环境整洁。
2. 预先布线根据设计方案要求，先进行管道的布线工作，确定管道走向和连接点位置，以便后续施工参考。
3. 安装配管根据布线确定的位置，进行配管的安装工作，连接好各个管道，并确保连接处的密封良好，不漏水。
4. 调试测试配管安装完成后，需要进行调试测试工作，确保管道系统正常运行，没有漏水或者其他异常情况。
三、质量控制1. 施工验收在二次配管施工完成后，需要进行验收工作，检查管道安装是否符合设计要求，以及保证质量合格。
2. 问题处理如果在施工过程中发现问题或者质量异常，要及时记录并进行整改，保证施工质量符合标准要求。
3. 完工验收最后，在所有工作完成后，进行最终的完工验收，确认二次配管施工全部完成并且符合要求。
四、施工总结二次配管施工是一项复杂的工程，需要在施工前做好充分准备工作，并严格按照设计方案进行施工，同时要做好质量控制和验收工作，确保施工质量达到标准要求。
通过本文对二次配管施工方案的介绍，希望能够对相关工作有所帮助和指导。
暗配导管施工(二次配管)
砌体内管路敷线工程一、施工准备a)砌体内RPE管施工准备1、作业条件随土建砌体砌筑同时进行。
2、RPE管材料要求（1）RPE管的材质必须合格,其氧指数≥27%,设计有特殊要求时必须符合设计要求。
进场材料必须有产品合格证,以及有效的氧指数检测报告；（2）外观检查,管材内外壁光滑,无凸棱凹陷、气泡等缺陷；（3）用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致；（4）各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品,同时应有出厂合格证、生产许可证、“CCC"认证标志和认证证书复印件。
3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、工具袋、电工常用工具等。
b)砌体内焊接钢管施工准备1、作业条件随土建砌体砌筑同时进行。
2、材料要求（1）钢管的材质必须合格,有出厂合格证,设计有特殊要求时必须符合设计要求；（2）外观检查:钢管表面无严重锈蚀,壁厚均匀、焊缝均匀,无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；（3）用游标卡尺测量,钢管的内外径及壁厚应符合国家标准；（4）锁紧螺母外形完好、丝扣清晰,无翘曲变形等缺陷；（5）铁制灯头盒、开关盒等的金属板厚度必须符合国标或甘肃标准图集的要求。
3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。
二、质量要求质量符合《建筑电气工程施工质量验收规范》(GB50303-2015)的规定。
三、工艺流程a)砌体内RPE管的工艺流程预留箱盒位置→敷设管路→管路连接→切断→弯曲b)砌体内焊接钢管的工艺流程预留箱盒位置→敷设管路→管路连接→切断→套丝→弯曲→跨接地线→变形缝的处理→管路防腐四、操作工艺a)RPE 管路敷设操作工艺1、留箱盒位置为了保证箱盒位置及标高的准确,现阶段我们采取先预留箱盒位置后安装箱盒的办法。
随着土建施工工艺的发展,本项工艺也会有新的发展。

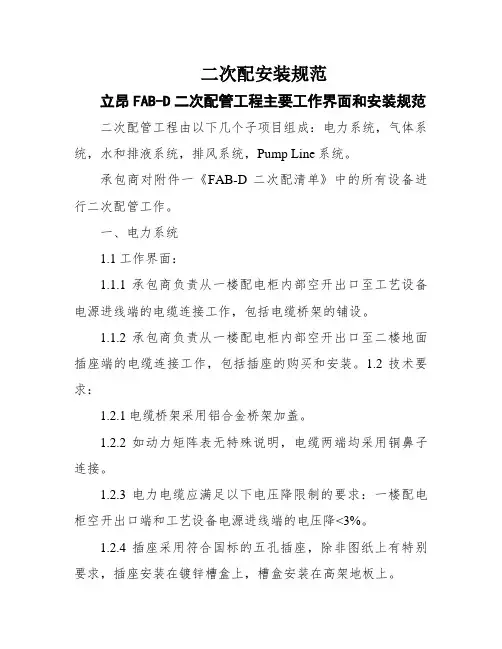

二次配安装规范
二次配安装规范立昂FAB-D二次配管工程主要工作界面和安装规范二次配管工程由以下几个子项目组成：电力系统，气体系统，水和排液系统，排风系统，Pump Line系统。
承包商对附件一《FAB-D二次配清单》中的所有设备进行二次配管工作。
一、电力系统1.1工作界面：1.1.1承包商负责从一楼配电柜内部空开出口至工艺设备电源进线端的电缆连接工作，包括电缆桥架的铺设。
1.1.2承包商负责从一楼配电柜内部空开出口至二楼地面插座端的电缆连接工作，包括插座的购买和安装。
1.2技术要求：1.2.1电缆桥架采用铝合金桥架加盖。
1.2.2如动力矩阵表无特殊说明，电缆两端均采用铜鼻子连接。
1.2.3电力电缆应满足以下电压降限制的要求：一楼配电柜空开出口端和工艺设备电源进线端的电压降<3%。
1.2.4插座采用符合国标的五孔插座，除非图纸上有特别要求，插座安装在镀锌槽盒上，槽盒安装在高架地板上。
1.2.5二次配采用专用电缆桥架，电缆沿专用电缆桥架敷设，出桥架后穿镀锌钢管敷设至设备。
1.2.6电缆两头及设备进线附近均需求有电气编号标签。
二、气体体系2.1工作界面：2.1.1承包商负责从大宗气体一次配开关阀出口至工艺设备气体进口端的气体管道连接工作，包括固定支架的铺设。
2.1.2承包商负责从特气VMB或VMP出口至工艺设备气体进口端的气体管道连接工作，包括固定支架的铺设以及气体加热体系。
2.1.3承包商负责气体体系的验收测试（保压，氦检，水，氧含量，颗粒）。
2.2技术要求：2.2.1气体系统材料如下：CDA采用SUS304 BA管，GN2管道采用SUS316 BA管，真空管道采用SUS304 AP管，其他气体管道均采用SUS316L EP管，双套管内管采用SUS316L EP，外管采用SUS304 AP管。
固定支架采用镀锌C型钢，镀锌拉杆和螺母。
2.2.2二次配的每路分支必须安装开关阀。
2.2.3GN2，PN2，O2和CDA二次配管路必须安装调压阀。
洁净厂房排风二次配管工程施工总结
洁净厂房排风二次配管工程施工工艺随着我国电子行业不断发展，高科技电子产品逐渐成为人们生活必不可少的一部分，这就要求电子生产必须快速和高效，满足人们生活所需。
排风配管工程是洁净室电子生产不可缺少的一个环节，生产过程中设备产生的废气都需经过排风管道然后经过处理排至大气中。
所以，排风管道的施工要严格遵从规范，配管过程必须符合洁净室对洁净度等级的要求，本文就华星光电FPD研发线排风二次配管工程施工工艺作出一些简介。
1 排风系统简介华星光电FPD研发线二次排风配管工程主要可分为一般排风(GEX)、酸排风(SEX)、碱排风(AEX)、有机排风(SOX)、粉尘排风(CVD)、剥离液排风(STX)。
其中一般排风又可分为湿排风、一般排风、干排风、高温排风。
一般排风主要是设备运行过后产生的废气，一般不含杂质或腐蚀夜，有时可能含少量的水；酸碱排风中含有一些腐蚀性物质，酸排风中含酸性物质，碱排风中含碱性物质，有时也可能带少量液体；有机排风与粉尘排风主要是排风系统中含有一些有机物与粉尘颗粒，一般情况下可排入一个系统中，剥离液排风中含有少量设备生产剥离产生的废液，需及时排放。
2 施工前准备2.1 施工用管材一般排风采用镀锌焊接风管，酸碱排风采用SUS304镀特氟龙不锈钢管，在设备端有时用PVC管连接，有机排风与粉尘排风采用SUS304不锈钢管，剥离液排风采用的SUS316不锈钢管。
从每一个主系统预留点到设备端接口都必须有风阀、风压表、检测口一套管材。
一般用到的辅材有镀锌螺丝、管束、吊头、通丝、膨胀螺丝、卡箍、喉箍、P型卡、C型钢等等。
2.2 管材的保管施工前风管需用薄膜缠着包装起来，用木板或是塑料材质的架子搭平放置，放置区域的环境要干燥，避免与外界空气接触。
以免发生物理化学反应，使风管风化或者是生锈等，产生质量问题，则无法使用进行施工。
2.3施工环境要求洁净管材的施工作业，应在不产生尘埃、烟雾等空气洁净度等级达到要求的区域施工，施工人员施工前必须穿戴洁净服、口罩、网帽与手套，进入洁净室需清洁双手，穿戴洁净服进入风淋室需用双手拍打无尘衣，去除洁净服上带有的小颗粒，穿戴的洁净服需定期进行清洗。

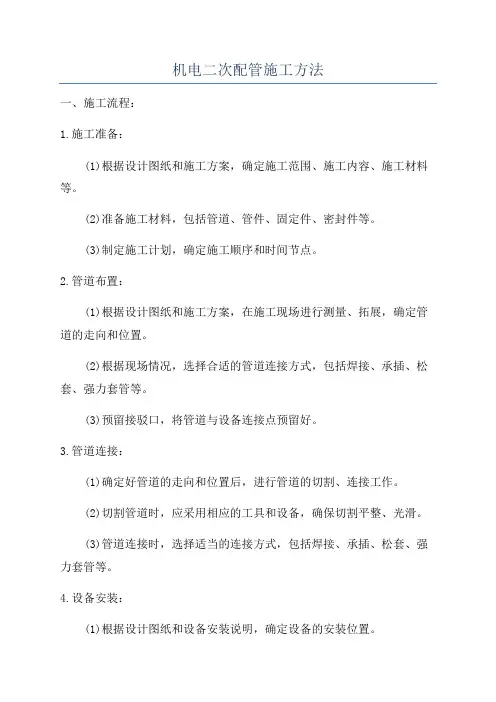

机电二次配管施工方法
机电二次配管施工方法一、施工流程：1.施工准备：(1)根据设计图纸和施工方案，确定施工范围、施工内容、施工材料等。
(2)准备施工材料，包括管道、管件、固定件、密封件等。
(3)制定施工计划，确定施工顺序和时间节点。
2.管道布置：(1)根据设计图纸和施工方案，在施工现场进行测量、拓展，确定管道的走向和位置。
(2)根据现场情况，选择合适的管道连接方式，包括焊接、承插、松套、强力套管等。
(3)预留接驳口，将管道与设备连接点预留好。
3.管道连接：(1)确定好管道的走向和位置后，进行管道的切割、连接工作。
(2)切割管道时，应采用相应的工具和设备，确保切割平整、光滑。
(3)管道连接时，选择适当的连接方式，包括焊接、承插、松套、强力套管等。
4.设备安装：(1)根据设计图纸和设备安装说明，确定设备的安装位置。
(2)准备好所需的安装工具和设备，根据安装说明进行设备的安装。
(3)安装时，要注意设备的稳固性和安全性，确保设备安装后不会出现松动或垮塌等问题。
5.系统调试：(1)完成设备安装后，根据设计要求和施工方案进行系统调试。
(2)系统调试包括设备的启动、运行和检测等工作，确保系统正常运行。
(3)调试过程中，要注意安全和操作规范，确保施工人员和设备的安全。
6.完工验收：(1)完成系统调试后，对施工质量进行验收，包括管道连接的严密性和设备的运行情况等。
(2)验收合格后，进行竣工记录和档案整理工作。
二、注意事项：1.遵守相关规范和标准：施工过程中要遵守相关的施工规范和标准，包括管道安装标准、电气设备安装标准等，确保施工质量符合要求。
2.安全第一：施工过程中要注重施工安全，确保施工人员的人身安全和设备的正常运行。
使用安全工具进行施工，遵循安全操作规程，严禁违章操作。
3.施工质量控制：施工过程中要进行质量控制，包括材料的质量、管道连接的严密性、设备的安装质量等，确保施工质量符合要求。
4.施工进度控制：制定合理的施工计划，对施工进度进行控制，确保按时完成施工任务。
二次结构配管隐蔽验收
二次结构配管隐蔽验收说到“二次结构配管隐蔽验收”，你可能会觉得这是一件跟自己八竿子打不着的事情，觉得就像是那些只有工地上才有的名词，跟自己生活完全没关系。
但其实，真到了现场你会发现，这件事不光跟你有关系，可能还挺能让你脑袋冒烟。
别急，我们慢慢聊。
有一天，我去朋友家的新房子里看看，正好遇到了一群施工人员正在做隐蔽工程验收。
什么叫隐蔽工程？就是那些你平时看不到的，藏在墙里、地板下的东西，比如管道、电缆这些。
这不，今天要验收的就是二次结构配管，也就是你家装修时那些不太显眼但又十分重要的管道和线路。
我还记得当天我进到工地，见到一个师傅正拿着一个手电筒，低头往墙缝里看，他眼神特别专注，像是在找什么宝藏。
我就凑过去问：“师傅，您这是干啥呢？”他说：“我在检查管道的安装情况，得保证这些管道的位置、角度都对，特别是隱蔽工程，如果有问题，等装修好了就看不见了，到时候就麻烦了。
”这时候我才突然意识到，原来那些看不见的东西，才是最容易出问题的。
你可能会想，管道不就放到墙里嘛，有什么难的？其实不然，管道的位置、走向得精准无误，否则以后一旦出问题，修起来可就麻烦大了，得砸墙、撬地，不仅花时间，连你装修的钱都得多花。
这时候师傅带着我看了一个具体的情况。
你想象一下，一个大概50平米的房子，客厅和厨房之间的管道走向是非常关键的。
要是设计师在图纸上标错位置，或者施工人员在安装时没按图纸走管道，等以后装修完了，结果根本没办法接入水管或电线，就得重新搞，这样不但工期延误，装修公司也得赔钱。
而且更麻烦的是，有时候水管、电线一旦隐藏得太深，验收不仔细，后期真出问题了，你连最基本的修复手段都没有。
师傅说，这就是为什么隐蔽工程要特别小心，尤其是二次结构配管。
你得在施工之前就严格检查管道的规格、材料，还有连接部分。
比如，你得确保管道之间的接头没有漏水的风险，或者是管道在弯曲的时候角度不够，或者用的材料不合格，这些都可能导致日后麻烦连连。
然后，验收的过程也不简单。
化学管路配管工程(二次配)招标文件(二)
化学管路配管工程(二次配)招标文件(二)1. 引言本招标文件旨在对化学管路配管工程的二次配管进行招标，以确保工程质量和进度。
招标文件的编制依据相关法律法规和技术标准，具体内容如下：2. 工程概述2.1 工程范围本工程的二次配管涉及化学管路的安装和连接工作，包括但不限于管道、阀门、仪表等。
2.2 工程地点本工程地点为（填写具体地点）。
2.3 工程规模本工程涉及的管道长度为（填写具体长度），阀门数量为（填写具体数量），仪表数量为（填写具体数量）。
3. 技术要求3.1 管路材料所有管路材料应符合国家标准和行业标准，具有良好的耐腐蚀性和耐压性能。
3.2 安装要求管道安装应按照相关规范和标准进行，确保质量合格并符合施工图纸要求。
3.3 进度要求工程的进度要求如下：- 材料准备：（填写具体时间）- 管道安装：（填写具体时间）- 阀门、仪表安装：（填写具体时间）4. 质量控制4.1 管道试验在安装完成后，对管道进行试验，确保其安全可靠，测试内容包括但不限于压力测试、泄漏测试等。
4.2 阀门、仪表调试在安装完成后，对阀门、仪表进行调试，确保其功能正常，测试内容包括但不限于开合试验、校正等。
5. 投标要求5.1 资格要求投标人必须具备以下资格要求：- 具有合法经营资格；- 具备相关工程经验；- 具备相关执业资质等。
5.2 投标文件要求投标人须按照规定的格式提交完整的投标文件，包括但不限于以下内容：- 技术方案；- 施工进度计划；- 资质证明等。
6. 投标评审本次招标将进行投标评审，评审内容包括但不限于以下方面：- 技术方案的可行性和合理性；- 施工进度计划的合理性和可行性；- 投标人的经验和信誉等。
7. 其他事项投标人应严格遵守相关法律法规和招标文件要求，并确保投标文件的真实性和准确性。
8. 联系方式如有任何疑问，可联系以下人员：- 联系人：（填写联系人）- 联系（填写联系电话）以上为《化学管路配管工程(二次配)招标文件(二)》的基本内容。
