弹塑性力学 弹塑性本构关系
弹塑性本构关系简介
松比）。
塑性材料受外部作用的反应和变形的历史有关（可称为历 史相关性或路径相关性），本构关系应写成增量关系。
应力空间表述的弹塑性本构关系
韧性（塑性）金属材料单向拉伸试验曲线如下 图示意
强度极限
b
屈服上限
L y
U y
e
屈服下限
弹性极限
强化段
软化段 卸载
残余变形
弹性变形
y
y
卸载、反向加载 包辛格效应
屈服面随内变量改变的规律称强化规律。由 材料试验的资料可建立各种强化模型，目前广 泛采用的有：等向强化；随动强化两种模型。
等 向 强
初始屈服面
2
B
f 0(ij ) 0 B
2
C A o1
化
o A 1
o
1
C
D
随
弹性
动
f 0 (ij ) 0
强 化
后继屈服面
f
( ij
,
p ij
,
k)
0
等向强化认为屈服面形状不变，只是作均匀
称后继屈服面，f
(
ij
,
p ij
,
k
)
0
。
如果一点应力的 f (ij ,ipj,,则k)此 点0 处于弹性状态，如
果
f (，ij则,处ipj ,于k)塑 0性状态。
式变张中形量的为i量j间应。存ip力j在张如和ip量j 下k，关统系称为ipj为塑内性变应量ip力j 。张其D量i中j，klkkp与l为塑标ipj 性志应永变久
d ij
Dt ijkl
d
kl
式中 Ditjk为l 切线弹性张量，形式上仍可表为
Dt ijkl
第四章 弹塑性体的本构理论
第二部分弹塑性问题的有限元法第四章弹塑性体的本构理论第五章弹塑性体的有限元法第四章弹塑性体的本构理论4-1塑性力学的基本内容和地位塑性力学是有三大部分组成的：1) 塑性本构理论，研究弹塑性体的应力和应变之间的关系；2) 极限分析，研究刚塑性体的应力变形场，包括滑移线理论和上下限法；3) 安定分析，研究弹塑性体在低周交变载荷作用下结构的安定性问题。
塑性力学虽然是建立在实验和假设基础之上的，但其理论本身是优美的，甚至能够以公理化的方法来建立整个塑性力学体系。
塑性力学是最简单的材料非线性学科，有很多其它更复杂的学科，如损伤力学、粘塑性力学等，都是借用塑性本构理论体系而发展起来的。
4-2关于材料性质和变形特性的假定材料性质的假定1)材料是连续介质，即材料内部无细观缺陷；2)非粘性的，即在本构关系中，没有时间效应；3)材料具有无限韧性，即具有无限变形的可能，不会出现断裂。
常常根据材料在单向应力状态下的σ-ε曲线，将弹塑性材料作以下分类：硬化弹塑性材料理想弹塑性材料弹塑性本构理论研究的是前三种类型的材料，但要注意对于应变软化材料，经典弹塑性理论尚存在不少问题。
变形行为假定 1)应力空间中存在一初始屈服面，当应力点位于屈服面以内时，应力和应变增量的是线性的；只有当应力点达到屈服面时，材料才可能开始出现屈服，即开始产生塑性变形。
因此初始屈服面界定了首次屈服的应力组合，可表示为()00=σf(1)2) 随着塑性变形的产生和积累，屈服面可能在应力空间中发生变化而产生后继屈服面，也称作加载面。
对于硬化材料加载面随着塑性变形的积累将不断扩张，对于理想弹塑性材料加载面就是初始屈服面，它始终保持不变，对于软化材料随着塑性变形的积累加载面将不断收缩。
因此加载面实际上界定了曾经发生过屈服的物质点的弹性范围，当该点的应力位于加载面之内变化时，不会产生新的塑性变形，应力增量与应变增量的关系是线性的。
只有当应力点再次达到该加载面时，才可能产生新的塑性变形。
清华大学研究生弹塑性力学讲义 8弹塑性_塑性力学基本方程和解法

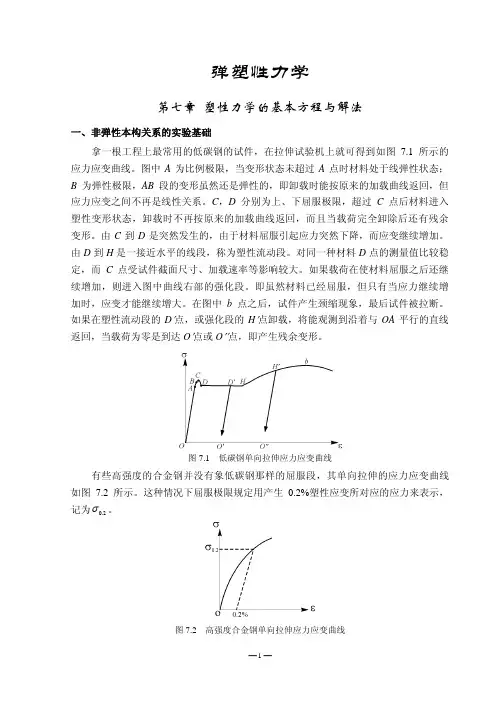

弹塑性力学第七章塑性力学的基本方程与解法一、非弹性本构关系的实验基础拿一根工程上最常用的低碳钢的试件，在拉伸试验机上就可得到如图7.1所示的应力应变曲线。
图中A为比例极限，当变形状态未超过A点时材料处于线弹性状态；B为弹性极限，AB段的变形虽然还是弹性的，即卸载时能按原来的加载曲线返回，但应力应变之间不再是线性关系。
C，D分别为上、下屈服极限，超过C点后材料进入塑性变形状态，卸载时不再按原来的加载曲线返回，而且当载荷完全卸除后还有残余变形。
由C到D是突然发生的，由于材料屈服引起应力突然下降，而应变继续增加。
由D到H是一接近水平的线段，称为塑性流动段。
对同一种材料D点的测量值比较稳定，而C点受试件截面尺寸、加载速率等影响较大。
如果载荷在使材料屈服之后还继续增加，则进入图中曲线右部的强化段。
即虽然材料已经屈服，但只有当应力继续增加时，应变才能继续增大。
在图中b点之后，试件产生颈缩现象，最后试件被拉断。
如果在塑性流动段的D′点，或强化段的H′点卸载，将能观测到沿着与OA平行的直线返回，当载荷为零是到达O′点或O′′点，即产生残余变形。
图7.1 低碳钢单向拉伸应力应变曲线有些高强度的合金钢并没有象低碳钢那样的屈服段，其单向拉伸的应力应变曲线如图7.2所示。
这种情况下屈服极限规定用产生0.2%塑性应变所对应的应力来表示，σ。
记为0.2图7.2 高强度合金钢单向拉伸应力应变曲线第七章 塑性力学的基本方程与解法如果以超过屈服极限的载荷循环加载，所得试验结果则象图7.3所示。
在实验中还发现，对于某些材料（图7.4），如果在加载（拉伸）屈服后完全卸载到O ′′点，然后接着反向加载（压缩），则其反向屈服点对应的应力绝对值s σ′′不仅小于s σ′，而且小于初始屈服应力的绝对值σ′。
这是德国的包辛格（Bauschinger, J.）最早发现的，称为包辛格效应。
图7.3 循环加载曲线示意图 图7.4 包辛格效应 当材料进入塑性状态后，如果不是单调加载，则应力和应变之间不仅不是单值函数的关系，而且当时的应变不仅和当时的应力有关，还和整个加载的历史有关。
弹塑性力学第一章弹塑性力学绪论资料
１、弹塑性本构关系
本构关系是指材料内任意一点的应力－应变之间的关 系，是材料本身的物理特性所决定的。弹性本构关系 是广义胡克定律，而塑性本构关系远比弹性本构关系 复杂。在不同的加载条件下要服从不同的塑性本构关 系。塑性本构关系有增量理论和全量理论。
6
２．研究荷载作用下物体内任意一点的应力和变形 在荷载作用下，物体内会产生内力，因此通常
广泛地探讨了许多复杂的问题，出现了许多边缘分支：
各向异性和非均匀体的理论，非线性板壳理论和非线性
弹性力学，考虑温度影响的热弹性力学，研究固体同气
体和液体相互作用的气动弹性力学和水弹性理论以及粘
弹性理论等。磁弹性和微结构弹性理论也开始建立起来。
此外，还建立了弹性力学广义变分原理。这些新领域的
发展，丰富了弹性力学的内容，促进了有关工程技术的
弹塑性力学
1
第一章 绪 论
§1-1 弹塑性力学基本概念和主要任务 §1-2 弹塑性力学的发展史
§1-3 基本假设及试验资料 §1-4 简化模型
2
1.1 弹塑性力学基本概念和主要任务
一、弹性（塑性）变形，弹性（塑性）阶段
可变形固体在外力作用下将发生变形。根据变形 的特点，固体在受力过程中的力学行为可分为两个明 显不同的阶段：当外力小于某一极限值（通常称为弹 性极限荷载）时，在引起变形的外力卸除后，固体能 完全恢复原来的形状，这种能恢复的变形称为弹性变 形，固体只产生弹性变形的阶段称为弹性阶段；外力 超过弹性极限荷载，这时再卸除荷载，固体将不能恢 复原状，其中有一部分不能消失的变形被保留下来， 这种保留下来的永久变形就称为塑性变形，这一阶段 称为塑性阶段。
10
在这个时期，弹性力学的一般理论也有很大的发展。
弹塑性力学第5章—塑性本构关系
3 2
sij
−
Cdε
p ij
sij −
Cdε
p ij
−σs = 0
C表征材料强化的大小，来自单向拉伸
5.3 后继屈服条件
1、等向强化模型
单向拉伸实验曲线中三个方向的塑性主应变为
ε1p
= ε p,
ε
p 2
=
ε
p 3
= − 1ε p
2
其中ε p为单向拉伸方向的塑性应变，由此得到等效塑性应变
( ) ( ) ( ) ε p =
4 3
J
′
2
=
2 9
⎡ ⎢⎣
ε1p
−
ε
p 2
2+
ε
p 2
−
ε
p 3
2+
ε
p 3
最大畸变能是材料屈服的原因
J2 = k2
J 2反映了材料的畸变能（ U0d
=
J2 2G
）
( ) J2
=
1 2
sij sij
=
1 6
(σ1 − σ2 )2 + (σ2 − σ3 )2 + (σ3 − σ1)2
k 由实验确定，根据简单拉伸实验，在材料屈服时
[ ] J2
=1 6
(σ 0 − 0)2 + 0 + (0 −σ 0 )2
−0.8
屈服条件类似，主要区别是
−1.0
混凝土的抗压强度比抗拉强
−1.2
度高得多。
5.2 常用的屈服条件
5.2.3 混凝土的莫尔－库仑屈服条件
在实验基础上，提出线性化的莫尔－库仑屈服条件，σ
′
0
,
σ
弹塑性力学第四章弹性本构关系资料
产生的x方向应变：
叠加
产生的x方向应变：
同理：
剪应变：
物理方程：
说明：
1.方程表示了各向同性材料的应力与应 变的关系，称为广义Hooke定义。也称 为本构关系或物理方程。
2.方程组在线弹性条件下成立。
. 体积应变与体积弹性模量
令： 则： 令：
sm称为平均应力; q 称为体积应变
eij
1 2G
sij
(4.40)
因为 J1 0, J1' 0 ,所以以上六个式子中独立变量只有5个
因此应力偏张量形式的广义虎克定律，即
eij
1 2G
sij
em
1 3K
sm
(4.41)
用应变表示应力：
或： ✓ 各种弹性常数之间的关系
§4-2 线弹性体本构方程的一般表达式
弹性条件下，应力与应变有唯一确定的对应关系，三维 应力状态下，一点的应力取决于该点的应变状态，应力是应 变的函数（或应变是应力的函数） 6个应力分量可表述为6个应变分量的函数。
式（２）中的系数 有３６个．
称为弹性常数，共
由均匀性假设，弹性体各点作用同样应力 时，必产生同样的应变，反之亦然．因此 为 常数，其数值由弹性体材料的性质而定．
式（２）推导过程未引用各向同性假设， 故可适用于极端各向异性体、正交各向异性体、 二维各向同性体以及各向同性体等．
式（２）可用矩阵表示
式(3)可用简写为 称为弹性矩阵.
三、. 弹性常数
1. 极端各向异性体:
物体内的任一点, 沿各个方向的性能都不相 同, 则称为极端各向异性体. (这种物体的材料极 少见)
即使在极端各向异性条件下, 式(2)中的36个 弹性常数也不是全部独立.
弹塑性力学弹性与塑性应力应变关系详解
➢ 各向同性材料的胡克(Hooke)定律(一维问题，
1678)
单向拉压
E——拉压弹性模量；
纯剪切
G——剪切弹性模量；
——泊松比
横向与纵向变形关系
➢ 广义胡克定律——对复杂应力状态，在弹性力学 假设条件下，应用叠加原理：
考虑x方向的正应变：
产生的x方向应变：
产生的x方向应变：
叠加后得
产生的x方向应变：
屈服下限
强化阶段 软化阶段 卸载
低碳钢在单向拉伸时的典型应力应变曲线
包辛格（Bauschinger）效应
➢ 具当有应强力化超性 质 着过 后 （的 塑或屈，材 性压服拉料变缩点伸随形） 的应增力加的，硬屈 服化极将限引在起一 个反方向向加上载提
高时，压而在缩相
反（方或向拉降伸低） 屈服应力 的弱化
2 2 1 3 1 3 2 2 1 3 1 3
说明， =，=
3－4 特雷斯卡和米泽斯屈服条件
➢ 塑性变形——当作用在物体上的外力卸去 后，物体中没有完全恢复的那部分永久变 形称为塑性变形。
➢ 塑性力学——研究塑性变形和作用力之间 的关系以及在塑性变形后物体内部应力分 布规律的学科称为塑性力学。
如果s+s =2s，则称为理想包辛格效应
名义应力与真实应力
➢ 在体积不可压缩的假设前提下
荷载
➢ 拉伸（压缩）时的名义应力 P
A0
初始截面积
➢ 拉伸时的真实应力
➢ 压缩时的真实应力
T
P A
(1 )
变形后截面积
T
P A
(1 )
3－2 弹塑性力学中常用的简化力学 模型
➢理想弹塑性
模型：
➢ 屈服条件——屈服条件又称塑性条件，它 是判断材料处于弹性阶段还是处于塑性阶 段的准则。
弹塑性本构关系简介
2） 势能原理的数学表达
应变能
总势能
Ve=Vε+VP =1/2∫VσijεijdV 外力势能
-∫VFbiuidV- ∫SσFsiuidS = min
2 虚力原理
1）虚力原理的表述
给定位移状态协调的充分必要条件为：对 一切自平衡的虚应力，恒有如下虚功方程成 立（矩阵）
∫V[ε]Tδ[σ]dV=∫Su([L]δ[σ])T [u ]0dS
收敛准则
1、位移模式必须包含单元的刚体位移
2、位移模式必须能包含单元的常应变
3、位移模式在单元内要连续、并使相邻单元间的位移必须协调
满足条件1、2的单元为完备单元
满足条件3的单元为协调单元 多项式位移模式阶次的选择——按照帕斯卡三角形选
几何各向同性：位移模式应与局部坐标系的方位无关
多项式应有偏惠的坐标方向，多项式项数等于单元边界结点的自由度总
变间关系为 octσoct
GKtt
oct 3K s oct oct Gs oct
并有
Gs G
1
a
oct
B c
m
KGss
εoct
oct
K G e s
s (c oct ) p
KG
其中G、K分别为初始切线剪切和体积模量，
B c
为混凝土单轴抗压强度，a、m、c和p为由试验
确定的常数。
POCT
弹性张量Dijkl
ij
Dijkl kl
( 2G 1 2
ij kl
2Giklj ) kl
i 1, j 2, k 1,l 2
12
D1212 12
( 2G 1 2
1212
2G1122 )12
11 1 12 0 22 1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
?p ij
?
0
可将Druker塑性公设改写成：
WD
?
(?ij
?
?0 ij
)d?
p ij
?
0
由图(a)可知，对于弹性性质不随加载面改变的非耦合情况，外 部作用在应变循环内做功WI和应力循环所作的外部功之间仅差 一个正的附加项： 1 d? p d ? p
2
因此可将应变循环所作的外部功，写成
WI
?
WD
?
（4）德鲁克公设的适用条件：
①? ij0在塑性势面与屈服面
之内时，德鲁克公设成立；
②? ij0在塑性势面与屈服面
之间时，德鲁克公设不成立；
屈服面 势面线
（5）金属材料的塑性势面与 屈服面基本一致。
附加应力功为非负的条件
3.1.3 依留申塑性公设的表述
依留申塑性公设：在弹塑性材料的一个应变循环内， 外部作用做功是非负的，如果做功是正的，表示有塑性变 形，如果做功为零，只有弹性变形发生。
设材料单元体经历任意应力历史后， 在应力σij0下处于平衡，即开始应力σij0在加 载面内，然后在单元体上缓慢地施加一个附 加力，使σij0达到σij，刚好在屈服面上，再继
续应加变载dε到ijpσ，ij+最dσ后ij，应在力这又一卸阶回段到，σij将0。产若生整塑个性
应力循环过程中，附加应力dσij所作的塑性 功不小于零，即附加应力的塑性功不出现负 值，则这种材料就是稳定的，这就是德鲁克 公设。
1 2
d
?ij
ห้องสมุดไป่ตู้d?
p
ij
?
(?ij
?
?
0 ij
?
1 2
d?ij
)d?
p
ij
?
0
上式表明，如果德鲁克塑性公设成立，WD≥0，则依留申塑性公 设也一定成立，反之，依留申塑性公设成立，并不要求WD≥0， 也就是说，德鲁克塑性公设是依留申塑性公设的充分条件，而
不是必要条件。 当应力点由A到B时，
?
d? ? 0
弹塑性力学本构关系
(1) 稳定材料与非稳定材料
德鲁克公设和依留申公设是传统塑性力学的基础，它把塑性势函 数与屈服函数紧密联系在一起。德鲁克公设只适用于稳定材料， 而依留申既适用于稳定材料，又适用于不稳定材料。
稳定材料
附加应力对附加应变做功 为非负，即有 ? ?? ? ? 0
（应变硬化和理想塑性材料）
非稳定材料
附加应力对附加应变负做 功，即 ? ?? ? ? 0
（应变软化材料）
(2) 德鲁克塑性公设的表述
德鲁克公设可陈述为：对于处在某一状态下的稳定材 料的质点(试件)，借助于一个外部作用在其原有应力状态 之上，缓慢地施加并卸除一组附加压力，在附加应力的施 加和卸除循环内，外部作用所作之功是非负的。
d? 必p 与加载面的外法线
重合，否则总可以找到A0 使A0A·dεp≥0不成立(如右 图)。
标量dλ，称
为塑性因子
d?ipj
?
d?
??
?? ij
切平面 加载面
表明，塑性应变分量 σij之间的比例可由在 加载面上 Φ的位置确定。
?
d? ijd?ijp ? 0 ?
? dσ
?n?
?
0
加载准则
意义：只有当应力增量指向加载面的外部时才能产生塑性变形。
?|
A0 A|| d? p
| cos?
?
0
此式限制了屈服面的形状： 对于任意应力状态，应力增量方向
与塑性应变向量之间所成的夹角不应 该大于90°
稳定材料的屈服面必须是凸的.
(a)满足稳定材 料的屈服面
? ij
?0 ij
(b) 不满足稳定 材料的屈服面
? ?? /2
2 塑性应变增量向量与屈服面法向平行
残余应力增量与塑性 应变增量存在关系：
d?
p ij
?
D
d
?p ij
式中，D为弹性矩阵。
根据依留申公设，在 完成上述应变循环中， 外部功不为负，即
? WI ? ? ij d?ij ? 0 ?i0j
只有在弹性应变时，上述 WI=0。
根据Druker塑性公设
当?
0 ij
?
?
ij时
(?
ij
?
?
0 ij
)d
d ?ij ? 0
由于弹性应变 εije在应力循 环中是可逆的，因而
? (?
ij
??
? )d 0
e
ij
ij
?
0
?
0 ij
于是有：
? WD ? WDp ?
(?
ij
??
? )d 0
p
ij
ij
?
0
?
0 ij
(3) 德鲁克塑性公设的重要推论
? WD ? WDp ?
(?
ij
?
?
? )d 0
p
ij
ij
?
0
?
0 ij
在应力循环中，外载所作的 功为：
? W ?
?
?
0 ij
ij
d ?ij
?
0
不论材料是不是稳定，上述 总功不可能是负的，不然， 我们可通过应力循环不断从 材料中吸取能量，这是不可 能的。要判断材料稳定必须 依据德鲁克公设，即附加应 力所作的塑性功不小零得出
? ? ? W ?
?
0 ij
?
ij
?
?
0 ij
d?
p ij
?
0
应变空间加 载面外凸
2
③
②
塑性势面与屈服面相同
?0 ij
?
?ij时，
d?ij
d?
p ij
?
0
加载准则(取大于号表示 有新的塑性变形发生)
根据
d?
p ij
关于?
?0
的正交法则，可得：
d?
p ij
?
d?
?? ??ij
由应力空间中的屈服与应变空间中屈服面的转换关系，可得：
d? ? 0
CD
AB
dσ<0,但dσp>0,塑性变形
dεp>0，总变形dε>0
d? d?p ? 0 d? d? p ? 0
d? ? 0
?
d? ? 0
?
WI
?
(?ij
?
?
0 ij
?
1
d?ij )d?
p
ij
2
?
WD
?
1
d ? ij d?
p
ij
?
WD
?
0
①
?ij
?
?0 ij
?
0时，
(?ij
?
?0 ij
)
3德鲁克塑性公设的评述
?德鲁克公设的适用条件：
（1）应力循环中外载所作
的真实功与? ij0起点无关；
??
?
p ij
ij d ?ij
?
0
(2)附加应力功不符合功的 定义，并非真实功
? ? ? ?
0 ij
?
ij
?
?
0 ij
d? ij
?
0
应力循环中外载所作真实功 与附加应力功
（3）非真实物理功不能引用热力学定律；
设材料单元体经历任意应力
历即史初后始，的在应应变力εσij0ij在0下加处载于面平内衡，，然
后在单元体上缓慢地施加荷载，使
ε应变原i变d先j达ε点的到ijp应ε屈。变ij服+然状d面后ε态，卸ij，ε再载此ij继0使，时续应并产加变产生载又生塑达回了性到到与应
塑性变量所对应的残余应力增量 dσijp。
WD
?
(?
ij
?
ad ? ij
?
?
0 ij
)d
?p ij
?
0
1? a ? 1 2
当?
0 ij
?
?
ij时,略去无穷小量
(?
ij
??
0 ij
)d
?p ij
?
0
当?
0 ij
?
?
ij时，
d?
?d p
ij ij
?
0
屈服面的外凸性
塑性应变增量方向 与加载曲面正交
1 屈服曲面的外凸性
(?
ij
??
0 ij
)d?ipj
