夹心保温墙体施工技术.doc
夹心保温墙体施工技术范金霞1郑培壮 2（ 1、沧州开元建筑检测有限公司，河北沧州061000 ； 2、河北大元建业集团，河北沧州061000 ）摘要：本文介绍了夹心保温墙体施工的工艺原理、流程、操作要点和所使用的材料、机具设备以及施工中的质量控制、安全措施、环保措施。
关键词：保温节能；热桥；聚氨酯现场发泡材料；墙体施工。
近年来随着我国建筑节能事业的发展，多种节能体系相继应用在外墙保温方面，例如：胶粉聚苯颗粒抹灰、膨胀聚苯板薄抹灰、EPS 板现浇混凝土、现场喷涂硬泡聚氨酯、复合夹心保温墙、外墙挂板保温和装配式预制墙体保温等多种形式，总体上应用较广的有聚苯板薄抹灰和复合夹心保温两种，特别是复合夹心保温方式，由于可以适应外墙的任何装饰形式，越来越多地受到人们的青睐。
1、该体系主要特点：1． 1 适用范围广：适用于有外保温要求的所有框架结构、框剪结构和多层砖混结构。
1．2 外墙装饰装修方式不受限制，可以干挂石材、铝塑板，也可以镶贴外墙瓷砖、粉刷涂料等，同正常工艺施工没有区别。
1． 3 保温效果明显，基本消除了“热桥”的影响。
聚氨酯的传热系数相对较小，在门窗洞口边缘、柱、墙角等部位采用了有效的节点做法，提高了墙体的保温效果。
1． 4 外墙整体性好：特别是外叶墙采用舒布洛克砖，提高了与聚氨酯的粘结强度；特种拉结钢片，增强了内外叶墙间的连接较果；现场发泡聚氨酯，最大程度地封堵了内腔的空洞（包括砌筑不密实的灰缝），增强了保温性能，也提高了外墙的整体性和结构的抗震性能。
2、工艺原理：钢筋混凝土外墙（或非承重围护墙）外侧砌筑舒布洛克墙砖，用波形钢锚片和膨胀螺栓（非承重围护墙用专用网式拉墙筋）将外叶墙与内叶墙体拉结，在内腔充填硬质发泡聚氨酯，外侧镶贴装饰瓷砖。
其构造如下：舒布洛克砌块 (190)发泡聚氨酯 (60)舒布洛克砌块 (90)外墙瓷砖 (20)图1：夹心保温构造图3、工艺流程及操作要点：3． 1 工艺流程：3． 1．1 对钢筋混凝土墙体：钢筋混凝土墙体验收→按舒布洛克两层高度（ 40cm）、长度≯ 1 米梅花形用膨胀螺栓安装波形钢锚片→外叶墙体定位→砌筑舒布洛克砖→清理缝隙内落地灰等→保温腔隐蔽验收→硬质聚氨酯发泡填充→节点部位处理→外墙面装饰。
3． 1．2 对框架非承重围护墙：清理墙跟、验收预置墙体拉结筋→内外叶墙定位→同时砌筑内外舒布洛克砖→清理缝隙内落地灰等→保温腔隐蔽验收→硬质聚氨酯发泡填充→节点部位处理→外墙面装饰。
3． 2 操作要点：3． 2．1 叶墙砌筑3． 2．1．1 叶墙砌筑前必须对砌块进行验收，包括外形尺寸及强度，必须符合设计要求。
3．2． 1．2 对钢筋混凝土墙体，在砌筑前按砌块（舒布洛克）每两层高度（40cm ）弹水平墨线，沿长度≯1 米梅花形用φ8 膨胀螺栓安装波形钢锚片，膨胀螺栓须做抗拉拔试验，强度不小于，波形钢锚片长度120mm ，锚入外叶墙中60mm 。
混凝土墙体Ф8膨胀螺栓波形钢锚片舒布洛克砌块图2: 波形钢锚片连接图3．2．1．3 对于框架非承重围护墙，砌筑前先检查墙体拉结筋，沿叶墙高度每内、外叶墙各设两道，伸入墙体长度≮ 1m，端部 90 度弯拆，弯拆长度为40 cm 须设置 4 道，60mm ，同普通粘土砖砌筑要求。
内外叶墙的拉结用φ 4 专用网式拉结网每两层（40cm 高）砌体放置一道。
见图3：Ф 4专用拉结网外叶墙聚氨酯3内叶墙200200200图3: 拉结网布置图现空鼓。
3． 2．2 聚氨酯填充：3． 2． 1． 4 砌筑砂浆强度等级不应低于M10 ，灰缝饱满，竖缝必须加浆挤紧，砌筑上部时，不允许对下部墙体造成扰动。
波形钢锚片的下侧座浆必须密实，不允许出3．2． 2．1 聚氨酯施工前，应将保温腔内落地灰浆等杂物清除干净，穿墙孔及墙面的缺损处均修整完毕；报监理工程师进行隐蔽验收，合格后方可施工。
3． 2．2．3 聚氨酯现场发泡材料性能应符合下表要求：项目单位指标表现密度kg/m 3 30--50导热系数w/(m ． k) ≤压缩强度Mpa ≥拉伸强度Mpa ≥燃烧平均燃烧时间S≤ 30性平均燃烧高度mm≤2503． 2．2．4 聚氨酯现场发泡填充，按聚氨酯黑料∶聚氨酯白料1∶ 1 体积比，采用高压无气喷涂机在≮ 10Mpa 压力条件下进行发泡作业，喷枪沿底至高逐层进行，要求物料雾化均匀，发泡速度一致，白化时间控制在5S 左右，失粘时间控制在20S 左右，同里向外，由下向上逐层喷涂，一层失粘后覆盖下一层。
3． 3 节点处理节点按河北省《05 系列建筑标准设计图集》外墙夹心保温做法处理，要确保节点部位聚氨酯连通，外侧用耐候胶封闭。
内叶墙发泡聚氨酯外墙瓷砖耐候胶外叶墙发泡聚氨酯内叶墙50厚聚氨酯现浇混凝土圈梁外叶墙图4：门窗侧图图5：门窗上口3． 4 面砖粘贴3． 4． 1 贴灰饼、冲筋。
从顶层开始用钢丝线吊垂直，根据面砖的规格尺寸分层设点贴灰饼。
横线以楼层水平基线交圈控制，竖向以四周大角为基线控制。
3． 4． 2 墙面分格。
按外墙砖排砖大样图，根据墙面的具体尺寸，门窗洞口尺寸、位置，外立面、柱等构造，分割每块墙体的面砖纵横控制线。
3．4． 3 排砖。
根据每面墙体大样图进行试排，砖缝根据墙面位置不同控制在8-12mm ，但要求全楼整体一致，均匀。
3． 4． 4 粘贴。
面砖自上而下分层分段粘贴，同一层墙体自下而上粘贴，在最下一皮砖下皮稳定住托尺依次往上粘贴，粘贴灰浆厚度不宜超过 5 mm ，粘贴时要求砂浆饱满，砖边附线，大面垂直、平整。
3． 4．5 勾缝使用特制菱形专用工具，勾缝完毕将墙面擦洗干净，保证墙面整洁美观。
4．材料及机具设备：4． 1 材料：4． 1．1 舒布洛克砖规格分390× 190× 190、390× 90× 190 两种，抗压强度须符合设计要求。
4． 1．2 聚氨酯现场发泡材料：200L 铁捅黑、白料分别包装。
4． 2 主要机具设备：序号机具设备名称规格型号数量额定功率备注1 空气压缩机72 台双组分聚氨酯高压无气22 套喷涂机3 砂浆搅拌机JS500 1 10kw4 园盘电动切割机SD300 1 4kw经纬仪，靠尺等常用检5测工具6其他镶砖用小型工具5、质量控制：5．1 保温施工前，技术人员应充分熟悉图纸，明确设计要求和施工工艺、步骤、节点做法，编制施工方案，并对各工序施工班组进行详细技术交底。
5． 2 聚氨酯发泡前，应会同有关人员做好保温空腔隐蔽验收工作，确保无杂物、孔洞等缺陷。
5． 3 砌块尺寸不合适时，应用切割机切割，不得硬砸。
5． 4 砌块砌好后应注意保护，不得被扰动，当被撞动时，应重新铺浆砌筑。
5．5 灰缝应横平竖直，水平灰缝的砂浆饱满度不得小于90%，竖缝两侧砌块应两边挂灰，砂浆饱满度不得低于80%，不得出现瞎缝、通缝。
5． 6 砌体施工时，应搭设双排脚手架，不得在叶墙上设置脚手架孔。
5．7 连接砌块的拉接钢筋、钢筋网片及波形钢片不得漏缺，应做专项隐蔽验收后方可进行下道工序。
5． 8 聚氨酯白料贮运时应注意防晒，黑料贮运时要注意防潮、防水。
黑料开通后应在24 小时内使用完毕，施工过夜时应加盖密封。
5．9 喷涂机应同时开启加热器开关对黑白料同时加热，设定加热温度与保温系统。
夏季设定黑料温度为 45℃，白料温度为35℃；春秋季设定黑料温度为65℃，白料温度为45℃；当环境温度低于10℃时可采取别的措施对黑白料桶进行补充加热。
待料温稳定后，方可关闭输料块供料阀，将输料块与枪体快速连接，并确保连接牢固。
5． 10 外墙大面积粘贴面砖前，应进行面砖粘贴强度和拉拔试验，合格后方可大面积粘贴。
5． 11 防热桥措施：节点处严格履行工序交接手续，确保符合设计要求。
6、安全措施6． 1 工程施工应遵守国家有关的各项安全法规和规程。
6．2 砌块吊运应用专用铁笼，采用集装托板吊运时，托板四周必须设安全网罩，并与托板有可靠连接，严防砌块从空中坠落。
6．3 施工现场超过 6 级风时，不得砌筑砌体，达到 6 级时，应对没有充填保温材料的墙体采用临时加固措施，在墙体两侧及顶部用方木或脚手架管支顶，以防大风吹倒墙体。
6． 4 空压机开机前必须进行油标、配电设施检查，空转10—20min ，无异常现象后再逐渐升至额定工作压力下运转。
6．5 喷涂机开机前应进行润滑油、连接接头、控制盘开关的检查，确认无误和状态正确后方可开机。
停喷前必须先关掉加热器电源，把加热过的原料喷出后再停机，并确认各档位复位。
6．6 聚氨酯喷涂过程中黑料严禁遇水，喷涂机必须有防雨措施。
黑料使用过夜应加盖密封，白料严禁曝晒。
6． 7 聚氨酯施工时严禁用火及进行电气焊作业。
7、环保措施7． 1 加强砌块及面砖排砖设计，尽量减少砌块和面砖切割。
7． 2 落地灰浆及时清理，及时二次使用。
7． 3 聚氨酯喷施前必须做好遮挡防护工作。
7． 4 盛装聚氨酯的铁桶应和供应商联系，要求厂家回收处理。
8、结语：夹心保温墙体将墙体与保温一体化设计，增强了保温结构与主体结构的连接锚固，加强了结构的可靠性；聚氨酯材料保温性能优异，现场发泡充填，空腔填充率高，稳定了室内环境，最大程度地减少了热桥，增加了室内的舒适度；保温层在墙体中部，没有被损坏和脱落的隐患，真正与建筑物同寿命。
该技术重点应注意节点部位的细节处理，有效的处理措施是保温性能的关键所在。
The technical specification for constructions of the insulation sandwich wallFanjinxia ①Zhengpeizhuang②construction (⒈ Kaiyuan construction inspection Group co .ltd, Cang Zhou Hebei province 061001;Group Cang Zhou Hebei province 061001)Abstract: This academic thesis has a introduction about the art principle, process, key point in handling under the construction of the insulation sandwich wall and the materials, mechanicequipments and the quality controlling, safety method and environment protection precaution under the construction.Key Word: insulation and energy saving; heat bridge; polyurethane frothing material; wall construction。
装配式结构夹芯外墙板安装施工技术分析
装配式结构夹芯外墙板安装施工技术分析1. 引言1.1 背景介绍安装施工技术是影响装配式结构夹芯外墙板使用效果和装饰效果的重要因素之一。
对装配式结构夹芯外墙板安装施工技术进行深入研究和分析，对提高装配式结构夹芯外墙板的安装质量和使用性能具有重要意义。
本文旨在通过对装配式结构夹芯外墙板安装施工技术进行详细的分析和研究，总结其特点、安装过程和注意事项，探讨如何进一步完善装配式结构夹芯外墙板的施工技术，为未来的研究方向提供参考和借鉴。
希望通过本文的研究，能够为建筑行业的发展和装配式结构夹芯外墙板的应用提供有益的帮助和指导。
1.2 研究目的研究目的是为了探讨装配式结构夹芯外墙板安装施工技术的具体方法和要点，分析其特点和优势，为相应领域的工程施工提供技术支持和指导。
通过深入研究夹芯外墙板的安装过程和注意事项，为工程实践提供可行性和实用性方案，提高施工的效率和质量。
通过对夹芯外墙板安装质量控制的分析和总结，为相关施工单位和施工人员提供及时的指导和建议，确保施工质量达标，提高工程的整体效果和可靠性。
最终的目的是促进装配式结构夹芯外墙板在建筑领域的应用和推广，推动行业的发展和进步。
1.3 研究意义装配式结构夹芯外墙板是当前建筑领域中一种较为新颖的外墙装饰材料，其具有轻质、高强度、隔热保温等优点，因此在建筑装饰中得到了广泛的应用。
研究装配式结构夹芯外墙板安装施工技术的意义主要体现在以下几个方面：掌握装配式结构夹芯外墙板的安装施工技术，可以提高施工效率，节约人力和时间成本。
相比于传统的墙体砌筑方式，装配式结构夹芯外墙板的安装更加简便快捷，能够极大地缩短工期，提高工程进度。
研究装配式结构夹芯外墙板的安装施工技术，可以提升建筑外墙的整体质量和美观度。
精准的安装技术可以确保外墙板的安装平整、垂直，避免出现质量问题，保证建筑外观的美观和整体装饰效果。
通过研究装配式结构夹芯外墙板的安装施工技术，还可以推动建筑行业的技术创新和发展。
预制混凝土夹心保温墙板
目录1 总则 (2)2 术语 (3)3 基本规定 (4)4 性能要求 (5)5 构造与布置 (8)6 施工 (10)6.1一般规定 (10)6.2施工要点 (10)7 质量验收 (12)7.1一般规定 (12)7.2 主控项目 (13)7.3一般项目 (13)附录A 预制混凝土夹心保温墙板用纤维塑料连接器的产品规定 (14)本规程用词说明 (17)引用标准名录 (18)Contents1 General Provisions .................................................................................................. .12 Terms (2)3 General Requirements (3)4 Performance Requirement (4)5 Structure and layout (6)6 Construction (8)6.1General Requirements (8)6.2Technological process and key points (9)7 Acceptance............................................................................................................ .117.1General Requirements ................................................................................... .117.2 Main Control Items ........................................................................................ .127.3General Items ................................................................................................. .12 Appendix A Product specification for FRP connectors for precast concrete sandwich insulation wallboard..................................................................... .. (13)Explanation of Wording in this Standard (16)List of Quoted Standards (17)1 总则1.0.1 为规范金属-玻璃纤维塑料复合连接器在预制混凝土夹心保温墙板中的应用，保证预制混凝土夹心保温外墙板中纤维塑料连接器的设计排布合理，做到安全适用、技术先进、确保质量，制定本规程。
PC建筑夹心保温墙体FRP连接件详解
FRP板式
FRP棒式
FRP格构式
2 FRP连接件研究现状
FRP连接件研究现状
FRP连 接 件 在 北 美 、 欧 洲 等 地 区 建 筑 工 程 中 的 应 用 已 超 过 三 十 年 。 1980年，采用FRP连接件的预制混凝土夹心保温墙体首次应用在美国的一 幢9层公寓。目前，FRP连接件已用于住宅、办公楼、温室、工业建筑夹 心保温墙体之中。如美国明尼苏达州Ganglehoff中心、威斯康辛州百事 可乐灌装公司、新西兰Canterbury大学学生公寓等。
FRP连接件研究现状
2007年，同济大学与上海建工集团、北京万科企业有限公司、南京斯贝尔 复 合材料有限公司等单位合作，研发出了预制混凝土夹心保温墙体片状及棒状 FRP连接件，并开展了墙体及连接件的受力性能、热工性能、耐久性能等试验 研究工作。 2018年，孟宪宏等对玻璃纤维筋作为连接件的夹心保温墙体进行了抗拔和 抗 剪试验。研究表明，玻璃纤维筋具有良好的力学性能，可充当预制夹心保温 外挂墙板内部一种连接件。
技术标准
2006年，美国 ICC-ES协会颁布了AC320《锚固于混凝土中的纤维复合连接 件验收标准》，该标准规定了 FRP连接件的测试与性能要求、试验方法与分析、 质量控制、评估报告认证等方面内容。 2007 年 ， 美 国 ICC-ES 协 会 发 布 了 ESR-1746《 整 体 保 温 墙 板 使 用 的 THERMOMASSMC和MS纤维塑料连接件》。 国内尚未颁布FRP连接件的相关标准。目前，同济大学、北京建筑材料科学 研究总院有限公司、南京斯贝尔复合材料有限责任公司等单位正在编制国家产 品标准( 预制保温墙体用纤维增强塑料连接件) 。
PC建筑夹心保温墙体 FRP连接件详解
讲师： 时间：
建筑墙体自保温施工技术应用探讨
建筑墙体自保温施工技术应用探讨【摘要】近年来，随着对节约能源与保护环境的要求的不断提高，建筑维护结构的保温技术也在日益加强，尤其是墙体自保温技术得到了长足的发展，并成为我国一项重要的建筑节能技术。
基于此，本文对建筑墙体自保温施工技术的应用进行了研究。
【关键词】建筑墙体自保温施工技术应用中图分类号：tu74 文献标识码：a 文章编号：能源的合理利用，推动了社会经济的进步和人民生活水平的提高。
但随着经济和人口增长、技术进步、人类生活方式的改变都促进了人类对能源的需求。
能源不可再生，能源的消耗速度也大大加快了。
随着能源形势的日益严峻及建筑能耗的不断增长，建筑节能就显得十分重要。
建筑节能是一门综合性的技术，包含了多个领域。
目前，建筑节能的途径主要包括：尽量减少不可再生能源的消耗，提高能源的使用效率；减少建筑围护结构的能量损失；降低建筑设施运行的能耗。
墙体保温技术外墙内保温技术外墙内保温就是在外墙的内侧使用苯板、保温砂浆等保温材料，从而使建筑达到保温节能作用的施工方法。
该施工方法具有施工方便、施工进度快、对饰面和保温材料的防水、耐候性等技术指标的要求不甚高，纸面石膏板、石膏抹面砂浆等均可满足使用要求，取材方便等优点。
因此，近几年，外墙内保温也得到广泛的应用。
但是由于圈梁、楼板、构造柱等会引起热桥，热损失较大，并且由于材料、构造、施工等原因，饰面层出现开裂，而且占用室内使用空间，墙体受室外气候影响大，昼夜温差和冬夏温差大，容易造成墙体开裂。
另外，内保温影响居民的二次装修，而且内墙悬挂和固定物件也容易破坏内保温结构。
近年来，随着节能指标的提高，内保温技术将难以满足实际需要。
2、外墙夹心保温技术外墙夹心保温是将保温材料置于外墙的内、外侧墙片之间，内、外侧墙片可采用混凝土空心砌块，对内侧墙片和保温材料形成有效的保护，对保温材料的选材要求不高，聚苯乙烯、玻璃棉以及脲醛现场浇注材料等均可使用；对施工季节和施工条件的要求不十分高，不影响冬期施工。

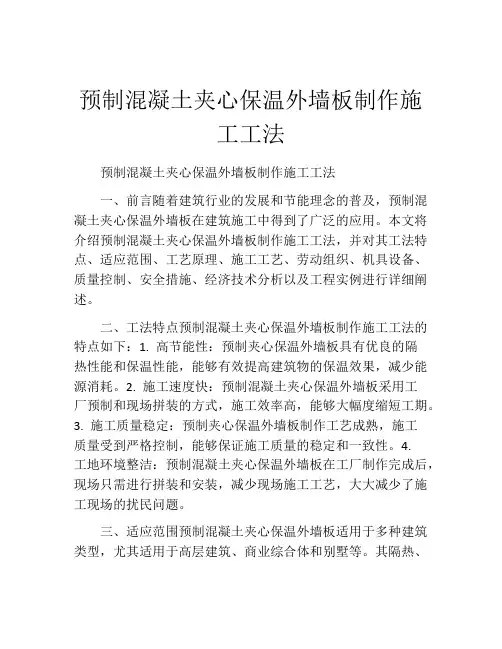

预制混凝土夹心保温外墙板制作施工工法(2)
