坐标系与坐标变换
数学中的坐标系与坐标变换
数学中的坐标系与坐标变换数学是一门广泛应用于各个领域的学科，而坐标系和坐标变换则是数学中的重要概念。
本文将介绍什么是坐标系，坐标变换的概念以及它们在数学和现实生活中的应用。
一、坐标系坐标系是在某一平面或空间中确定点的位置的一种方式。
它由坐标轴和原点组成。
常见的坐标系包括二维笛卡尔坐标系和三维笛卡尔坐标系。
1. 二维笛卡尔坐标系二维笛卡尔坐标系由两条垂直的数轴组成，通常称为x轴和y轴。
原点是坐标系的交点，用(0,0)表示。
在二维笛卡尔坐标系中，每个点都可以表示为一个有序对(x, y)，其中x表示点在x轴上的坐标，y表示点在y轴上的坐标。
2. 三维笛卡尔坐标系三维笛卡尔坐标系在二维笛卡尔坐标系的基础上增加了一条垂直于x轴和y轴的z轴。
在三维笛卡尔坐标系中，每个点都可以表示为一个有序组(x, y, z)，其中x表示点在x轴上的坐标，y表示点在y轴上的坐标，z表示点在z轴上的坐标。
二、坐标变换坐标变换是指将一个点的坐标从一个坐标系转换到另一个坐标系的过程。
坐标变换在数学和物理学中都有着广泛的应用。
1. 平移平移是一种坐标变换，通过向所有的点添加一个常量向量，从而将一个坐标系中的点转换到另一个坐标系中。
例如，将一个点的坐标由(x, y)变为(x+a, y+b)，其中(a, b)表示平移的向量。
2. 旋转旋转是一种坐标变换，通过围绕一个给定的中心点将点按照一定角度旋转，从而将一个坐标系中的点转换到另一个坐标系中。
旋转可以使用旋转矩阵或旋转角度表示。
3. 缩放缩放是一种坐标变换，通过改变点的坐标的比例，从而将一个坐标系中的点转换到另一个坐标系中。
缩放可以使点的坐标变大或变小，可以根据缩放因子在x方向和y方向上进行分别缩放。
三、数学与现实生活中的应用坐标系和坐标变换在数学和现实生活中有着广泛的应用。
以下是一些常见的应用情景：1. 几何学中的图形表示：坐标系可以用来表示几何图形，例如在平面上绘制直线、圆等图形，或者在空间中绘制立方体、球体等图形。
平面向量的坐标系和坐标变换
平面向量的坐标系和坐标变换在平面向量的研究中，坐标系和坐标变换起着重要的作用。
它们为我们提供了一种方便和有效的方法来描述和计算平面向量的性质和运算。
本文将介绍平面向量的坐标系和坐标变换的基本概念和应用。
一、坐标系的引入为了描述平面上的向量，我们引入了坐标系。
常用的坐标系有直角坐标系和极坐标系两种。
1. 直角坐标系直角坐标系是平面上最常见的坐标系。
它由两个相互垂直的轴组成，分别称为x轴和y轴。
在直角坐标系下，一个向量可以用坐标(x, y)来表示，其中x是沿着x轴的分量，y是沿着y轴的分量。
例如，向量A可以表示为A(x, y)。
2. 极坐标系极坐标系是另一种描述平面向量的坐标系。
它由原点O和极轴组成，极轴上有正方向和负方向。
在极坐标系下，一个向量可以用极坐标(r, θ)来表示，其中r是向量的长度，也称为模，θ是向量与极轴的夹角，也称为极角。
例如，向量A可以表示为A(r, θ)。
二、坐标变换的原理在不同的坐标系中，同一个向量可以有不同的坐标表示。
坐标变换可以将某一坐标系下的向量转换为另一坐标系下的向量。
下面分别介绍直角坐标系到极坐标系和极坐标系到直角坐标系的坐标变换。
1. 直角坐标系到极坐标系的坐标变换对于直角坐标系下的向量A(x, y)，要将其转换为极坐标系下的表示，可以按照以下公式进行计算：r = √(x^2 + y^2)θ = arctan(y/x)其中，r是向量A的长度，θ是向量A与x轴的夹角。
2. 极坐标系到直角坐标系的坐标变换对于极坐标系下的向量A(r, θ)，要将其转换为直角坐标系下的表示，可以按照以下公式进行计算：x = r * cos(θ)y = r * sin(θ)其中，x是向量A沿着x轴的分量，y是向量A沿着y轴的分量。
三、坐标系和坐标变换的应用坐标系和坐标变换在平面向量的计算和分析中有广泛的应用。
以下是一些常见的应用场景：1. 向量的加法和减法在直角坐标系中，向量的加法和减法可以通过分别计算向量的x轴和y轴分量来实现。
坐标变换和坐标系的平移
坐标变换和坐标系的平移坐标变换和坐标系的平移是数学中常见且重要的概念，它们在计算机图形学、物理学和工程学等领域中具有广泛的应用。
本文将介绍坐标变换和坐标系的平移的基本概念、原理和用途，以及如何进行坐标变换和坐标系的平移。
一、坐标变换的概念和原理坐标变换是一种将一个坐标系中的点的坐标转换到另一个坐标系中的点的坐标的过程。
在二维平面中，我们通常用x、y表示一个点在直角坐标系中的坐标。
当我们需要将一个点从一个坐标系转换到另一个坐标系时，我们需要知道两个坐标系之间的关系。
坐标变换的原理基于线性变换的基本原理。
在二维平面中，我们可以使用矩阵乘法来表示坐标变换。
假设有一个点P=(x, y)在坐标系A中的坐标，我们希望将其转换到坐标系B中。
那么我们可以使用一个2x2的矩阵M，表示从坐标系A到坐标系B的变换。
坐标变换的过程可以表示为：[P'] = [M] [P]其中[P']表示点P在坐标系B中的坐标。
矩阵M的每个元素表示了坐标系的缩放、旋转和错切等变换。
通过选择不同的矩阵M，我们可以实现不同的坐标变换效果。
二、坐标系的平移坐标系的平移是指在原有坐标系的基础上，将整个坐标系沿着某个方向平移一定的距离。
在二维平面中，我们可以将一个坐标系中的点的坐标表示为(x, y)，将坐标系的平移表示为向量(t_x, t_y)。
那么在将点P从坐标系A平移到坐标系B时，我们可以使用以下公式进行计算：[P'] = [P] + (t_x, t_y)其中[P']表示点P在坐标系B中的坐标。
在这个过程中，不仅点的坐标发生了变化，整个坐标系也随之平移。
三、坐标变换和坐标系平移的应用坐标变换和坐标系的平移在计算机图形学、物理学和工程学等领域中具有广泛的应用。
它们可以用于处理图像的旋转、缩放和平移，实现图像的变换和变形。
在物理学中，坐标变换可以用于描述和计算粒子在不同坐标系中的运动和相互作用。
在工程学中，坐标变换可以用于处理三维模型的变换和显示。
直角坐标系和坐标变换
直角坐标系和坐标变换直角坐标系是描述平面或空间中点位置的一种常用坐标系统。
它由两条互相垂直的坐标轴组成，通常被称为x轴和y轴。
坐标轴上的数值表示了点在对应轴上的位置，从而确定了点在整个坐标系中的位置。
而坐标变换则是通过一定的规则将点在一个坐标系中的表示转变为另一个坐标系中的表示。
一、直角坐标系直角坐标系是一种二维坐标系，由水平的x轴和垂直的y轴构成。
x轴和y轴的交点称为原点，通常用O表示。
在直角坐标系中，每个点都可以用一个有序数对(x, y)表示，其中x表示点在x轴上的位置，y表示点在y轴上的位置。
x轴和y轴的正方向上，数值逐渐增大。
在直角坐标系中，可以通过距离和角度来描述点和图形的性质。
例如，两点之间的距离可以使用勾股定理计算，而斜率可以帮助我们理解直线的倾斜程度。
二、坐标变换坐标变换是指将点在一个坐标系中的表示转变为另一个坐标系中的表示。
常见的坐标变换包括平移、旋转、缩放和镜像等。
1. 平移平移是指将一个点在坐标系中沿着某个方向移动一定距离。
如果要将一个点P(x, y)沿着x轴方向平移a个单位，y坐标保持不变，则新坐标是P(x+a, y)；如果要将点P沿着y轴方向平移b个单位，x坐标保持不变，则新坐标是P(x, y+b)。
2. 旋转旋转是指将一个点或图形绕某个中心点按一定角度进行旋转。
在二维直角坐标系中，可以使用旋转矩阵对点进行旋转。
设点P(x, y)绕原点逆时针旋转θ角度，则新坐标是P'(x', y')，其中：x' = x * cosθ - y * sinθy' = x * sinθ + y * cosθ3. 缩放缩放是指将一个点或图形按照一定比例进行放大或缩小。
在二维直角坐标系中，可以使用缩放矩阵对点进行缩放。
设点P(x, y)按照比例s 进行缩放，则新坐标是P'(x', y')，其中：x' = s * xy' = s * y4. 镜像镜像是指将一个点或图形关于某个轴或面对称翻转。

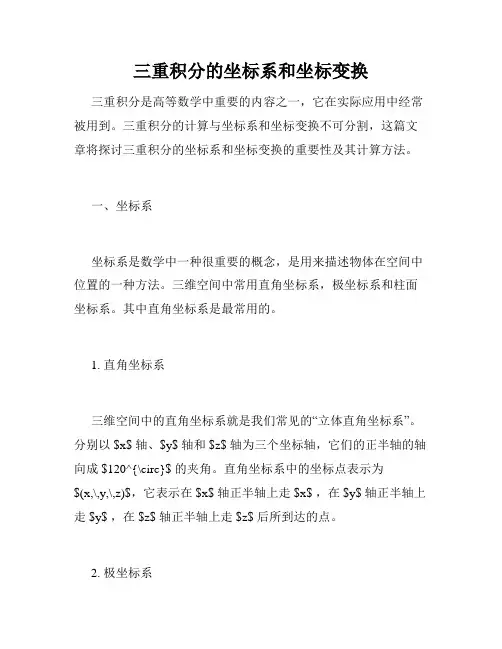

三重积分的坐标系和坐标变换
三重积分的坐标系和坐标变换三重积分是高等数学中重要的内容之一，它在实际应用中经常被用到。
三重积分的计算与坐标系和坐标变换不可分割，这篇文章将探讨三重积分的坐标系和坐标变换的重要性及其计算方法。
一、坐标系坐标系是数学中一种很重要的概念，是用来描述物体在空间中位置的一种方法。
三维空间中常用直角坐标系，极坐标系和柱面坐标系。
其中直角坐标系是最常用的。
1. 直角坐标系三维空间中的直角坐标系就是我们常见的“立体直角坐标系”。
分别以 $x$ 轴、$y$ 轴和 $z$ 轴为三个坐标轴，它们的正半轴的轴向成 $120^{\circ}$ 的夹角。
直角坐标系中的坐标点表示为$(x,\,y,\,z)$，它表示在 $x$ 轴正半轴上走 $x$ ，在 $y$ 轴正半轴上走 $y$ ，在 $z$ 轴正半轴上走 $z$ 后所到达的点。
2. 极坐标系极坐标系常用于描述二维空间中的点，但它同样适用于描述三维空间中的点。
极坐标系的坐标是 $(r,\,\theta,\,\varphi)$，其中$r$ 表示该点到原点的距离，$\theta$ 表示该点到 $x$ 轴正半轴的极角，$\varphi$ 表示该点到 $z$ 轴正半轴的方位角。
在极坐标系中，点的坐标用球面坐标来表示。
3. 柱面坐标系柱面坐标系常用于描述宽度不大的物体，这种坐标系中的点被表示为 $(r,\,\theta,\,z)$。
其中 $r$ 表示该点到 $z$ 轴的距离，$\theta$ 表示该点到 $x$ 轴正半轴的极角，$z$ 表示该点到 $xy$ 平面的距离。
二、坐标变换坐标变换是指从一个坐标系转变为另一个坐标系。
坐标变换的目的是为了简化问题、匹配实际应用，使得坐标系变得更加适用。
1. 直角坐标系转极坐标系若要将坐标 $(x,\,y,\,z)$ 转换成极坐标系坐标$(r,\,\theta,\,\varphi)$，我们应该通过以下公式获得：$$r=\sqrt{x^2+y^2+z^2},\,\theta=\arctan\frac{y}{x},\,\varphi=\arcc os\frac{z}{r}$$2. 直角坐标系转柱面坐标系若要将坐标$(x,\,y,\,z)$ 转换成柱面坐标系坐标$(r,\,\theta,\,z)$，我们应该通过以下公式获得：$$r=\sqrt{x^2+y^2},\,\theta=\arctan\frac{y}{x},\,z=z$$3. 极坐标系转直角坐标系若要将坐标 $(r,\,\theta,\,\varphi)$ 转换成直角坐标系坐标$(x,\,y,\,z)$，我们应该通过以下公式获得：$$x=r\sin\varphi\cos\theta,\,y=r\sin\varphi\sin\theta,\,z=r\cos\varphi $$4. 柱面坐标系转直角坐标系若要将坐标$(r,\,\theta,\,z)$ 转换成直角坐标系坐标$(x,\,y,\,z)$，我们应该通过以下公式获得：$$x=r\cos\theta,\,y=r\sin\theta,\,z=z$$三、三重积分计算方法三重积分是在三维空间中计算物体的体积、重心、惯量等物理量的一种数学方法。
向量的坐标系和坐标变换
向量的坐标系和坐标变换向量是数学中的一个基本概念，它可以用来表示空间中的点和方向，是许多科学领域的重要工具。
在计算机图形学、物理学、机器学习等领域中，向量是不可或缺的一部分。
本文将介绍向量的坐标系和坐标变换。
一、坐标系坐标系是用来描述一个向量在空间中的位置的系统。
我们通常使用直角坐标系，它由三条相互垂直的坐标轴构成，分别标记为x 轴、y轴和z轴。
一个向量可以表示为(x, y, z)的形式，其中x表示向量在x轴上的投影，y表示向量在y轴上的投影，z表示向量在z轴上的投影。
在直角坐标系中，每一个点都可以表示为一组坐标。
例如，(3, 4, 0)表示x轴上投影为3，y轴上投影为4，z轴上投影为0的点。
同样地，向量也可以表示为一组坐标。
二、坐标变换坐标变换是指将一个向量从一个坐标系转换到另一个坐标系的过程。
在三维空间中，我们常用的坐标变换有平移、旋转和缩放。
1. 平移平移是指将一个向量从一个位置移动到另一个位置的过程。
在直角坐标系中，我们可以使用向量加法来进行平移运算。
例如，向量(1, 2, 3)加上向量(4, 5, 6)等于向量(5, 7, 9)，表示向量在x轴上平移了4个单位，在y轴上平移了5个单位，在z轴上平移了6个单位。
2. 旋转旋转是指将一个向量绕一个轴旋转一定角度的过程。
在直角坐标系中，我们可以使用矩阵乘法来进行旋转运算。
例如，对向量(1, 0, 0)进行绕y轴旋转90度的运算，可以表示为：cos(90) 0 sin(90)0 1 0-sin(90) 0 cos(90)乘以向量(1, 0, 0)得到向量(0, 0, 1)，表示向量绕y轴旋转90度后的结果。
3. 缩放缩放是指将一个向量的大小按照一定比例进行变换的过程。
在直角坐标系中，我们可以使用矩阵乘法来进行缩放运算。
例如，对向量(1, 2, 3)进行按照2倍缩放的运算，可以表示为：2 0 00 2 00 0 2乘以向量(1, 2, 3)得到向量(2, 4, 6)，表示向量按照2倍缩放后的结果。
平面直角坐标系与坐标变换
平面直角坐标系与坐标变换平面直角坐标系是数学中常用的坐标系统之一，它提供了描述平面上任意点位置的方法。
坐标变换则是在不同的坐标系之间进行转换，使得不同坐标系下的点能够相互对应。
一、平面直角坐标系的定义与性质平面直角坐标系由两个相互垂直的坐标轴组成，通常分别称为x轴和y轴。
x轴与y轴的交点称为坐标原点，用O表示。
在同一个直角坐标系中，点的位置可以由其在x轴和y轴上的投影来确定。
在平面直角坐标系中，每个点都可以通过一对有序实数（x，y）来表示，其中x称为点的横坐标，y称为点的纵坐标。
横坐标决定了点在x轴方向上的位置，纵坐标决定了点在y轴方向上的位置。
通常将坐标表示为一个有序对的形式，如P(x，y)。
平面直角坐标系中，两点之间的距离可以用勾股定理来计算。
设P1(x1, y1)和P2(x2, y2)是直角坐标系中的两点，则P1P2的距离为：√[(x2-x1)² + (y2-y1)²]。
二、坐标变换的基本概念不同的坐标系可以通过坐标变换来相互转换，常见的坐标变换包括平移、旋转和缩放等。
坐标变换可以应用于多个领域，如计算机图形学、物理学、工程学等。
1. 平移变换平移变换改变了坐标系的原点位置，将原点沿着指定的方向移动一定距离。
平移变换可以表示为：x' = x + a，y' = y + b。
其中，(x, y)是原坐标系中的点，(x', y')是变换后的坐标系中的点，(a, b)是平移的距离。
2. 旋转变换旋转变换改变了坐标系中点的方向和位置，通常围绕原点进行旋转。
旋转变换可以表示为：x' = xcosθ - ysinθ，y' = xsinθ + ycosθ。
其中，(x, y)是原坐标系中的点，(x', y')是旋转后的坐标系中的点，θ是旋转角度。
3. 缩放变换缩放变换改变了坐标系中点的大小，可以进行等比缩放或非等比缩放。
缩放变换可以表示为：x' = ax，y' = by。
坐标系坐标系变换
xs VxL xw WxL VxR VxL WxR WxL ys VyB yw WyB VyT VyB WyT wyB
xs
VxR WxR
VxL WxL
(xw
WxL) VxL
5）其他变换
▪ 此外，还有数据库坐标到屏幕坐标的变换和屏幕坐标到数据库坐标 的变换。这两个变换是用来进行人机交互编辑并将编辑好的图形数 据送回数据库的。变换原理同上
空间数据的坐标变换
1）窗口区→视图区
▪ 用户可以在用户坐标系下指定任意的感兴趣的区域输出到设备上， 这个区域称为窗口区。窗口区是用户图形的一部分
相应的向量形式为：
x, y
x,
y
cos sin
sin
cos
空间数据的坐标变换
2）图形的几何变换
▪ 二维图形几何变换的齐次坐标表示
齐次坐标技术是从几何学中发展起来的，它实质上是用n+1维向 量来表示n维向量(合并矩阵乘法和加法) 。采用了齐次坐标技术 ，可把图形变换表示成图形的点集矩阵与某一变换矩阵进行矩阵 乘，从而借助计算机的高速计算得到变换后数据（采用统一的计 算形式实现平移、缩放和旋转）。
[
x
,
y
]
0
S
y
空间数据的坐标变换
2）图形的几何变换
▪ 二维图形几何变换的一般表示
旋转变换 x A cos( ) A (cos cos sin sin)
x cos y sin
y A sin( ) A(sin cos cos sin ) x sin y cos
0 0 1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绘图机 备坐标系是介
于世界坐标系与设备坐标系 之间的一种坐标系，它是与 设备无关的坐标系，约定坐 标轴的取值范围是从0.0到 1.0。用户坐标系的取值范围 因实际问题而异，而设备坐 标系的取值范围又因设备而 异，所以，引入规格化设备 坐标系可提高图形应用程序 的可移植性。
世界坐标系
世界坐标系有右手坐标系(图a) 和左手坐标系(图b)之分。
世界坐标系可以是二维的，也 可以是三维的。
世界坐标系各坐标轴的取值范 围为整个实数域。
世界坐标系是与设备无关的坐 标系，它不受输入输出有效幅面 的限制。
设备坐标系
设备坐标系都是 二维的。 设备坐标系的数据类型只能是整型。 设备坐标系坐标轴的取值范围受输出设备有 效幅面的限制。 设备坐标系的坐标原点因设备而异。
Y 1.0
O
1.0 X
三 种 坐 标 系 之 间 的 关 系
