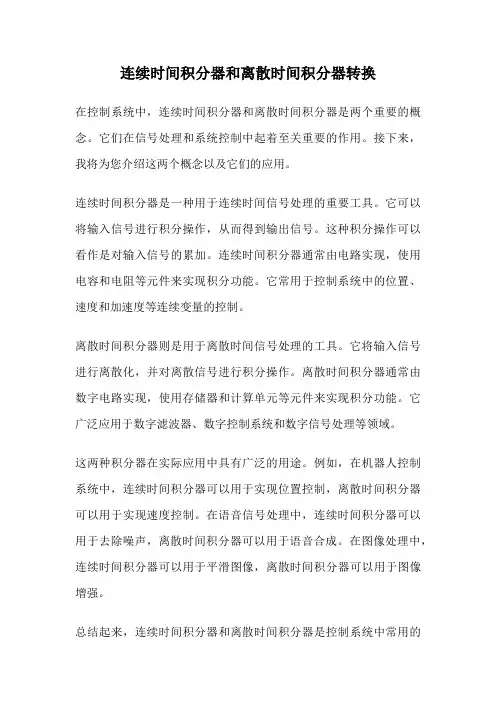

连续时间积分器和离散时间积分器转换
连续时间积分器和离散时间积分器转换
在控制系统中，连续时间积分器和离散时间积分器是两个重要的概念。
它们在信号处理和系统控制中起着至关重要的作用。
接下来，我将为您介绍这两个概念以及它们的应用。
连续时间积分器是一种用于连续时间信号处理的重要工具。
它可以将输入信号进行积分操作，从而得到输出信号。
这种积分操作可以看作是对输入信号的累加。
连续时间积分器通常由电路实现，使用电容和电阻等元件来实现积分功能。
它常用于控制系统中的位置、速度和加速度等连续变量的控制。
离散时间积分器则是用于离散时间信号处理的工具。
它将输入信号进行离散化，并对离散信号进行积分操作。
离散时间积分器通常由数字电路实现，使用存储器和计算单元等元件来实现积分功能。
它广泛应用于数字滤波器、数字控制系统和数字信号处理等领域。
这两种积分器在实际应用中具有广泛的用途。
例如，在机器人控制系统中，连续时间积分器可以用于实现位置控制，离散时间积分器可以用于实现速度控制。
在语音信号处理中，连续时间积分器可以用于去除噪声，离散时间积分器可以用于语音合成。
在图像处理中，连续时间积分器可以用于平滑图像，离散时间积分器可以用于图像增强。
总结起来，连续时间积分器和离散时间积分器是控制系统中常用的
信号处理工具。
它们可以实现对输入信号的积分操作，从而得到输出信号。
无论是在连续时间领域还是离散时间领域，它们都具有广泛的应用。
它们的应用领域涵盖了机器人控制、语音信号处理和图像处理等多个领域。
通过合理的使用这两种积分器，我们可以更好地控制系统，处理信号，并实现各种应用需求。
PID控制原理教程
PID控制原理教程第一讲数字PID概述1.1 概述在连续-时间控制系统中，PID控制器应用得非常广泛。
其设计技术成熟，长期以来形成了典型的结构，参数整定方便，结构更改灵活，能满足一般的控制要求。
数字PID控制比连续PID控制更为优越，因为计算机程序的灵活性，很容易克服连续PID控制中存在的问题，经修正而得到更完善的数字PID算法。
本章将详细地讨论数字PID控制器的设计和调试问题。
1.2 PID控制简介目前工业自动化水平已成为衡量各行各业现代化水平的一个重要标志。
同时，控制理论的发展也经历了古典控制理论、现代控制理论和智能控制理论三个阶段。
智能控制的典型实例是模糊全自动洗衣机等。
自动控制系统可分为开环控制系统和闭环控制系统。
一个控制系统包括控制器﹑传感器﹑变送器﹑执行机构﹑输入输出接口。
控制器的输出经过输出接口﹑执行机构﹐加到被控系统上﹔控制系统的被控量﹐经过传感器﹐变送器﹐通过输入接口送到控制器。
不同的控制系统﹐其传感器﹑变送器﹑执行机构是不一样的。
比如压力控制系统要采用压力传感器。
电加热控制系统的传感器是温度传感器。
目前，PID控制及其控制器或智能PID控制器（仪表）已经很多，产品已在工程实际中得到了广泛的应用，有各种各样的PID控制器产品，各大公司均开发了具有PID参数自整定功能的智能调节器(intelligent regulator)，其中PID控制器参数的自动调整是通过智能化调整或自校正、自适应算法来实现。
有利用PID控制实现的压力、温度、流量、液位控制器，能实现PID控制功能的可编程控制器(PLC)，还有可实现PID控制的PC系统等等。
可编程控制器(PLC) 是利用其闭环控制模块来实现PID控制，而可编程控制器(PLC)可以直接与ControlNet相连，如Rockwell的PLC-5等。
还有可以实现PID 控制功能的控制器，如Rockwell 的Logix产品系列，它可以直接与ControlNet相连，利用网络来实现其远程控制功能。
pid离散化推导
在控制系统中，PID（比例-积分-微分）控制器被广泛应用于实现反馈控制。
在某些情况下，为了将连续时间的PID控制器应用于离散时间的系统中，需要对PID控制器进行离散化推导。
首先，我们假设系统的采样周期为T秒，即系统的输入和输出在每个离散时间步长T 上进行采样。
接下来，我们将根据T的值将PID控制器中的积分和微分项离散化。
1. 比例项（Proportional Term）：比例项是PID控制器的基本部分，它与误差信号的大小成比例。
离散化比例项的推导非常简单，只需要将连续时间的误差信号乘以一个常数Kp即可。
离散时间的比例项可以表示为：P(k) = Kp * e(k)2. 积分项（Integral Term）：连续时间的积分项需要对误差信号进行积分。
在离散时间中，我们可以使用数值积分方法，如矩形规则、梯形规则或辛普森规则来近似离散时间的积分。
其中，最常用的方法是矩形规则。
离散时间的积分项可以表示为：I(k) = I(k-1) + (Ki * e(k) * T)3. 微分项（Derivative Term）：连续时间的微分项需要对误差信号进行微分。
在离散时间中，我们可以使用差分方法来近似离散时间的微分。
其中，最常用的方法是前向差分法或后向差分法。
离散时间的微分项可以表示为：D(k) = (Kd/T) * (e(k) - e(k-1))综上所述，离散化的PID控制器可以表示为：u(k) = P(k) + I(k) + D(k)其中，u(k)为离散时间步长k时刻的控制输出，P(k)为离散化比例项，I(k)为离散化积分项，D(k)为离散化微分项。
需要注意的是，离散化的PID控制器可能引入采样延迟和数字计算误差。
因此，在实际应用中，还需要根据系统的特性进行参数调整和优化，以达到期望的控制效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在连续-时间控制系统中
在连续-时间控制系统中，PID控制器应用得非常广泛。
其设计技术成熟，长期以来形成了典型结构，参数整定方便，结构更改灵活，能满足一般控制要求。
数字PID控制比连续PID控制更为优越，因为计算机程序灵活性，很容易克服连续PID控制中存在问题，经修正而得到更完善数字PID算法。
本章将详细地讨论数字PID控制器设计和调试问题。
数字PID控制
数字PID控制器参数选择
连续一时间PID控制系统如图3-1所示。
图中，D（s）为控制器。
在PI D控制系统中，D（s）完成PID控制规律，称为PID控制器。
PID控制器是一种线性控制器，用输出量y（t）和给定量r（t）之间误差时间函数。
e(t)=r (t)-y(t)
(3-1)比例，积分，微分线性组合，构成控制量u（t）称为比例（Proporti onal）
积分（Integrating）
微分（Differentiation）控制，简称PID控制。
实际应用中，可以根据受控对象特性和控制性能要求，灵活地采用不同控制组合，构成
比例（P）控制器
(3-2)
比例十积分（PI）控制器
(3-3)
比例十积分十微分（PID）控制器
(3-4)
式中 KP——比例放大系数；TI——积分时间； TD——微分时间。
比例控制能迅速反应误差，从而减小稳态误差。
但是，比例控制不能消除稳态误差。
比例放大系数加大，会引起系统不稳定。
积分控制作用是，只要系统有误差存在，积分控制器就不断地积累，输出控制量，以消除误差。
因而，只要有足够时间，积分控制将能完全消除误差，使系统误差为零，从而消除稳态误差。
积分作用太强会使系统超调加大，甚至使系统出现振荡。
微分控制可以减小超调量，克服振荡，使系统稳定性提高，同时加快系统动态响应速度，减小调整时间，从而改善系统动态性能。
应用PID控制，必须适当地调整比例放大系数KP，积分时间TI和微分
时间TD，使整个控制系统得到良好性能。
在电子数字计算机直接数字控制系统中，PID控制器是通过计算机PID 控制算法程序实现。
计算机直接数字控制系统大多数是采样-数据控制系统。
进入计算机连续-时间信号,必须经过采样和整量化后，变成数字量，方能进入计算机存贮器和寄存器，而在数字计算机中计算和处理，不论是积分还是微分，只能用数值计算去逼近。
在数字计算机中，PID控制规律实现，也必须用数值逼近方法。
当采样周期相当短时，用求和代替积分，用差商代替微商，使PID算法离散化，将描述连续-时间PID算法微分方程，变为描述离散-时间PID算法差分方程。
考虑式（3-4），用矩形积分时，有
(3-5)
用差分代替微分
(3-6)
将式（3一5）、（3一6）代入式（3一4），PID算法变为
(3-7)
或
式中 u 0——控制量基值，即k=0时控制；
u（k）——第k个采样时刻控制； KP——比例放大系数； KI——积分放大系数；
KD——微分放大系数；
TS——采样周期。
式（3-7）是数字PID算法非递推形式，称全量算法。
算法中，为了求和，必须将系统偏差全部过去值e（j）（j=1，2，3，... ，k）都存储起来。
这种算法得出控制量全量输出u（k），是控制量绝对数值。
在控制系统中，这种控制量确定了执行机构位置，例如在阀门控制中，这种算法输出对应了阀门位置（开度）。
所以，将这种算法称为“位置算法”。
当执行机构需要不是控制量绝对值，而是控制量增量（例如去驱动步进电动机）时，需要用PID“增量算法”。
由位置算法求出
再求出
两式相减，得出控制量增量算法
（3-8）
式(3-8)称为增量式PID算法。
对增量式PID算法（3-8）归并后，得
(3-9)
其中
（3-9）已看不出是PID表达式了，也看不出P、I、D作用直接关系，只
表示了各次误差量对控制作用影响。
从式（3-9）看出，数字增量式PID算法，只要贮存最近三个误差采样值e（k）、e（k-1）、e（k-2）就足够了。
这就是我们前面涉及系统，系统中只有一个PID控制器，如图3-13所表示。
计算机串级控制系统典型结构如下图3-14所示。
系统中有两个PID控制器，其中一个控制器输出，作为另一个控制器给定。
图中，控制器PID2称副控制器，内环称副回路；PID1称主控制器，包围PID2外环称主回路。
主控器输出控制作为副回路给定量。
串级控制系统计算顺序是先主回路（PID1）后副回路（PID2）。
控制方式有两种：异步采样控制和同步采样控制。
