EPLAN培训第10章 端子
eplan端子排定义
eplan端子排定义
一、端子排的基本概念
端子排是指用于连接电器、电机或其他电气设备的设备，通过端子排作为连接部件将电器元件、电机或其他设备通过导线连接到主线路上，便于安装以及维护。
二、EPLAN端子排的定义
EPLAN端子排定义是指一个创建和编辑电气工程设计的软件，该软件适合于对端子排进行定义，主要用于对端子排的模块化建模和端子的自动连接等。
三、EPLAN端子排的主要特点
1、端子排的形式：EPLAN端子排可以通过基本形态页面的选择来定义端子排的形式，且支持多种端子排的形式。
2、自动连接功能：EPLAN端子排具有自动连接的功能，可以通过简单的连接设置来自动连接电气元件、电机或其他设备，使得连接变得更加方便快捷。
3、模块化设计：EPLAN端子排可以对端子排的模块化建模，可以实现不同的模块之间的连接，使得设计更加灵活方便。
4、符号定制：EPLAN端子排具有多种符号可供使用，用户可以自由定制符号，使得符号设计更加具有个性化。
5、规范标准支持：EPLAN端子排支持多种规范标准，如IEC和DIN等。
四、EPLAN端子排的应用场景
1、工业自动化领域：EPLAN端子排可以应用于电气元件的自动化连接，可以大大提高工程设计的效率。
2、安防领域：EPLAN端子排可以用于安防领域的电气元件连接，使得设计更加方便。
3、电子工程领域：EPLAN端子排可以用于电子工程领域的端子排建模与设计，极大的提高了设计的准确度与效率。
总之，EPLAN端子排定义是电气工程设计领域的一项重要工具，其具有自动化连接、模块化设计、规范标准支持等功能，可以应用于工业自动化、安防和电子工程等领域，为电气工程设计师带去巨大的便利和效率。
eplan 端子 表达类型
eplan 端子表达类型Eplan 端子表达类型：简介与应用场景一、引言Eplan是一款专业的电气设计软件，广泛应用于工业自动化领域。
在电气设计过程中，端子是连接电器设备和导线的重要组成部分。
Eplan提供了丰富的端子库，用于选择和配置各种类型的端子。
本文将介绍Eplan端子的不同表达类型以及其在电气设计中的应用场景。
二、螺钉端子螺钉端子是最常见的一种端子类型，其结构简单、安装方便。
螺钉端子通常由金属螺杆和绝缘材料组成，通过旋紧螺杆来夹紧导线。
螺钉端子广泛应用于电气控制柜、终端盒等设备中，用于连接电源线、控制信号线等。
三、弹簧端子弹簧端子是一种与螺钉端子类似的连接方式，但其使用弹簧力来夹紧导线，而不需要旋紧螺杆。
弹簧端子具有快速、可靠的连接特性，适用于需要频繁拆卸和更换导线的场景，例如测试设备、实验室仪器等。
四、插拔端子插拔端子是一种便于快速连接和拆卸的端子类型。
它通常由插座和插针组成，通过插拔操作来实现导线的连接。
插拔端子广泛应用于需要频繁更换设备或连接导线的场景，例如工业机械设备、生产线等。
五、印刷电路板端子印刷电路板（PCB）端子是一种专门用于连接电路板的端子类型。
它通过焊接或插入方式固定在电路板上，用于连接电路板与其他设备或模块之间的导线。
PCB端子广泛应用于电子产品、通信设备等领域，是电路连接的重要组成部分。
六、导轨端子导轨端子是一种专门用于安装在导轨上的端子类型。
导轨端子具有紧凑、模块化的设计，便于在控制柜中进行安装和维护。
导轨端子广泛应用于工控设备、自动化系统等领域，用于连接导轨上的不同模块之间的导线。
七、应用场景1. 工业自动化：在工业自动化系统设计中，Eplan端子的选择和配置是至关重要的。
不同类型的端子适用于不同的应用场景，例如螺钉端子适用于控制柜中的电源线和信号线连接，弹簧端子适用于实验室仪器的导线连接等。
2. 电力系统：在电力系统设计中，Eplan端子的使用可以使电源线、控制线等导线连接更加可靠和安全。

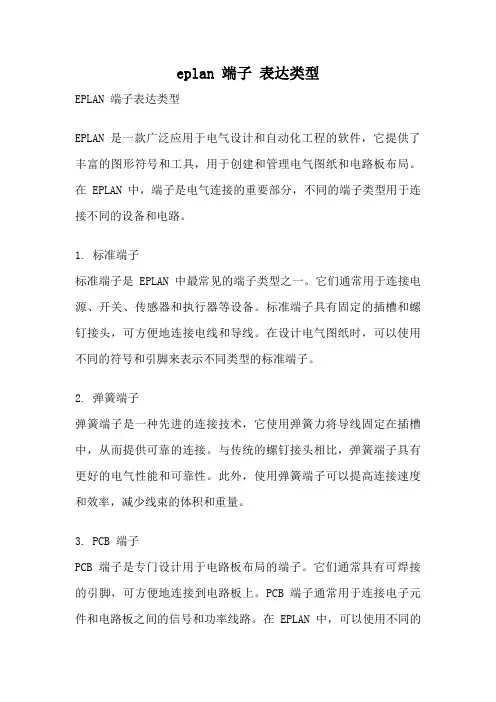

eplan 端子 表达类型
eplan 端子表达类型EPLAN 端子表达类型EPLAN 是一款广泛应用于电气设计和自动化工程的软件，它提供了丰富的图形符号和工具，用于创建和管理电气图纸和电路板布局。
在 EPLAN 中，端子是电气连接的重要部分，不同的端子类型用于连接不同的设备和电路。
1. 标准端子标准端子是 EPLAN 中最常见的端子类型之一。
它们通常用于连接电源、开关、传感器和执行器等设备。
标准端子具有固定的插槽和螺钉接头，可方便地连接电线和导线。
在设计电气图纸时，可以使用不同的符号和引脚来表示不同类型的标准端子。
2. 弹簧端子弹簧端子是一种先进的连接技术，它使用弹簧力将导线固定在插槽中，从而提供可靠的连接。
与传统的螺钉接头相比，弹簧端子具有更好的电气性能和可靠性。
此外，使用弹簧端子可以提高连接速度和效率，减少线束的体积和重量。
3. PCB 端子PCB 端子是专门设计用于电路板布局的端子。
它们通常具有可焊接的引脚，可方便地连接到电路板上。
PCB 端子通常用于连接电子元件和电路板之间的信号和功率线路。
在 EPLAN 中，可以使用不同的符号和引脚来表示不同类型的 PCB 端子。
4. DIN 端子DIN 端子是一种常见的端子类型，用于连接电气设备和控制柜。
它们具有标准化的尺寸和安装孔，可以方便地安装在 DIN 导轨上。
DIN 端子通常具有螺钉接头，可用于连接导线和电缆。
在 EPLAN 中，可以使用不同的符号和引脚来表示不同类型的 DIN 端子。
5. 终端盒终端盒是一种特殊的端子类型，用于连接和分配电气信号和电源线路。
它们通常用于控制柜和电气设备中，提供了一个集中的连接点，用于管理和保护电气连接。
终端盒通常具有标准化的尺寸和接口，可以方便地安装和维护。
在 EPLAN 中，可以使用不同的符号和引脚来表示不同类型的终端盒。
6. 焊接端子焊接端子是一种专门用于焊接连接的端子类型。
它们通常具有可焊接的引脚和插槽，可方便地连接到电路板或设备上。
端子培训资料课件
端子过热可能是由于电流过大或端子连接不良引起的，需要采取措施及时解决。
某设备的端子在运行过程中出现过热现象，经过检查发现是由于电流过大导致的。为了解决这个问题，需要对端子的连接情况进行检查，确保其接触良好，同时根据设备的需求合理分配电流，避免超负荷运行。
总结词
详细描述
总结词
端子腐蚀是常见的电气故障之一，需要采取措施预防腐蚀的发生。
总结词：端子广泛应用于电子设备、通信设备、电力设备等领域，主要用于连接电线、电缆和组件，实现电信号的传输和控制。在不同的应用场景下，需要选择不同类型的端子以满足实际需求。
端子连接技术
02
螺钉连接
插接连接
压接连接
焊接连接
01
02
03
04
通过螺钉将两个端子连接在一起，适用于需要长期稳定连接的场合。
端子安全操作规范
04
在操作端子前，应检查端子是否完好无损，确保没有破损或裂纹。
操作前检查
正确使用工具
注意力度掌握
遵循安全规程
使用专用的端子压接工具，确保工具的完好性和适用性。
在压接过程中，要掌握适当的力度，避免过度用力导致端子损坏或接触不良。
在操作过程中，应遵循端子安全操作规程，避免发生意外事故。
要点一
要点二
详细描述
端子的材质对其性能和使用寿命有着重要影响。常用的端子材料包括铜、铝、铁等，这些金属具有良好的导电性和机械性能，能够满足各种使用场景的需求。此外，为了提高端子的性能和使用寿命，还可以在金属表面进行镀层处理，如镀金、镀银等。这些镀层可以增强端子的耐腐蚀性和导电性，进一步优化端子的性能。
在操作端子时，应佩戴防护眼镜，防止端子碎屑飞溅伤眼。
佩戴防护眼镜
eplan端子排定义
eplan端子排定义Eplan端子排是一种常用的电气连接设备，用于电气控制系统中的信号传输和电源连接。
它具有结构紧凑、安装方便、可靠性高等特点，被广泛应用于各种工业领域。
本文将从Eplan端子排的定义、应用领域、特点以及未来发展趋势等方面进行阐述。
Eplan端子排是一种用于连接电缆和导线的设备，能够实现电气信号的传输和电源的连接。
它通常由导电材料制成，具有多个端子块，每个端子块上有多个插槽用于插入导线。
通过Eplan端子排，可以方便地进行电气设备的布线和连接，提高了电气系统的可靠性和安全性。
Eplan端子排被广泛应用于各个领域，特别是工业自动化领域。
在工业自动化中，需要将各种传感器、执行器和控制器连接起来，形成一个完整的控制系统。
Eplan端子排的使用可以使得电气布线更加规范化，减少了因为接线不牢固而引起的故障，提高了系统的稳定性和可靠性。
此外，Eplan端子排还广泛应用于电力系统、交通系统、通信系统等领域，起到了连接和传输信号的重要作用。
Eplan端子排具有多个特点，使其成为电气连接领域中的重要设备。
首先，Eplan端子排的结构紧凑，可以节省空间，减少设备的体积。
其次，Eplan端子排的安装方便，可以快速地进行连接，并且方便维护和更换。
此外，Eplan端子排的可靠性高，使用寿命长，能够在恶劣的工作环境下正常工作。
最后，Eplan端子排还具有多样化的规格和型号，可以满足不同应用场景的需求。
随着科技的不断发展，Eplan端子排也在不断创新和改进。
未来，Eplan端子排有望实现更高的接线密度和更高的传输速率，以满足工业自动化领域对于高效、可靠连接的需求。
同时，随着物联网、人工智能等技术的兴起，Eplan端子排还有望实现与其他设备的无缝连接，形成更加智能化的电气系统。
Eplan端子排作为一种常用的电气连接设备，在电气控制系统中起到了连接和传输信号的重要作用。
它具有结构紧凑、安装方便、可靠性高等特点，并被广泛应用于工业自动化、电力系统、交通系统等领域。
eplan培训端子排号解读
Suzhou
鞍形跳线（必须相邻端子）
Harmontronic Co.,LTD reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.
Suzhou
尖头接柜内（进线端），圆头接柜外（出线端） ，而且会影响到报表：
Harmontronic Co.,LTD reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.
导航器中自动新增了一个有10个端子的端子排X3。
Suzhou
为线缆分配端子
Harmontronic Co.,LTD reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.
Suzhou
改标示符X2为一个新的o.,LTD reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.
eplan端子
4
确定端子排结构 ................................................... 25
4.1 生成功能模板 .................................................. 25
4.2 删除功能模板 .................................................. 27
11 定义多层端子 ..................................................... 44
ቤተ መጻሕፍቲ ባይዱ
EPLAN
2
只能在特定的扩展阶段使用该功能。信息
端子
EPLAN
3
端子
1 插入端子和端子排定义
在插入相应的符号时，可以直接定义端子和端子排定义。在端子排导航器或者在设备 导航器中也可以预定义端子或者端子排定义，并且从那里（通过弹出菜单）开始放 置。如果您想要复制端子排定义，就必须将其放置。
4. 单击 [确定]。
5. 在属性 <... > 对话框中的端子排定义选项卡上为新的端子排输入需要的数 据。
EPLAN
11
6. 请
单
击
端子
[
确
定
]
。
在选中的设备标识下，创建一个具有相应属性的端子排定义。
如果您没有输入数据，将生成一个未预定义的端子排。可以在以后对其定 义。
EPLAN
12
端子
2.3 编辑端子排
提示： 您也可以采用相同的方式在编辑端子排对话框中创建端子。 通过弹出菜单 > 新功能，您可以同时创建多个端子。
3.2 创建具有预定义属性的端子
端子培训资料
端子培训资料端子是电子设备中常见的连接器，用于连接电子元件和电路。
端子承担着传输信号和电能的重要任务，它们在电子工程中起到至关重要的作用。
本文将重点介绍端子的种类、用途和工作原理，并简要探讨一些相关的实用知识。
一、端子的种类和用途1. 直插式端子：直插式端子是一种常用的端子连接类型。
它采用直插式安装方式，使得电子元件能够直接插入到端子孔中，从而实现信号的传输和电能的连接。
直插式端子广泛应用于电子器件、计算机设备、通信设备等领域。
2. 螺纹式端子：螺纹式端子采用螺纹连接的方式，具有很好的固定性和抗震动能力。
它常用于一些对连接稳固性要求较高的设备，如电机、发电机、传感器等。
3. 弹簧式端子：弹簧式端子是一种常见的压接连接方式。
它通过压紧弹簧和引脚之间的接触面，实现连接的稳固性和可靠性。
这种类型的端子应用广泛，例如电子设备上的连接器、测试仪器、工控设备等。
4. 插座式端子：插座式端子采用插拔连接方式，其特点是方便更换和维修。
它广泛应用于电源插座、插排、插线板等家用电器。
5. 引线端子：引线端子是一种灵活的连接方式，利用导线将电子元件和电路连接起来。
这种类型的端子广泛应用于电子元器件的制造和维修过程中。
二、端子的工作原理端子的工作原理基本上是将电路中的信号和电能传输到终端设备上。
一般来说，端子通常由金属材料制成，金属的导电性能能够保证信号的稳定传输和电能的高效连接。
当电子元件插入端子孔中时，金属引脚与端子之间建立起一种物理连接。
这种连接可以通过金属的导电性将电流从一个电路传输到另一个电路。
同时，端子内部的弹簧和接触点可以保持引脚的紧密接触，确保信号的传输和电能的连接稳定可靠。
端子的工作原理还包括信号的传输和电能的连接稳定性。
传输信号时，端子要避免信号的干扰和衰减，以保证信号的完整和稳定性。
连接稳定性涉及材料的选择、接触面积和压力等因素，这些因素直接影响着信号传输的质量和电能的传输效率。
三、端子的选用和使用注意事项端子的选用和使用需要考虑以下几个方面的因素：1. 电流负载能力：不同的端子承载能力不同，需要根据实际电路的负载电流选择适当的端子。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10.1.3 端子符号和逻辑
以IEC_symbol 符号库为例，如图10-4 所示，在电气工程端子和插头类中，含有 大量设计中常用的符号端子，有些是根据 标准随着EPLAN版本的升级添加到符号库 中的。
图10-4 标准符号库中的端子符号
两种端子符号在原理图上的作用是 一样的，只是在图形视觉上容易区分单 侧图形线和两侧图形线。
第10章 端子
10.1
端子排和端子的基础知识
10.2
端子创建和放置
10.3
端子编辑
10.4
生成端子排定义
10.5
备用端子应用
10.1 端子排和端子的基础知识
10.1.1 什么是端子排和端子
在设备的章节内讨论了符号、元件 和设备的概念，同时我们了解到EPLAN 中的逻辑是由功能定义的，表10-1定义 了功能的数据模型。
表10-1 功能的数据模型
功能
符号+逻辑
功能定义：类别，组，定义 +
DT
属性
主/辅功能
=
特殊功能
根据功能的数据模型，我们可以定 义端子排和端子的数据模型，如表10-2 和表10-3所示。
表10-2 端子排的数据模型
符号+逻辑
功能
电气工程：端子排定义，端子排定义，端子排定义
+
=
X1
功能文本：端子排示例
对于单侧图形线，默认下有图形线 侧表示对内连接，没有图形线侧表示对 外连接。
而对两侧图形线的端子，视觉上无 法进行区分，如图10-5所示。
图10-5 单侧图形线和两侧图形线的端子
这种对内对外的连接定义是由符号 的默认逻辑定义的。
图10-6所示的是单侧图形线端子逻 辑。
图10-7所示的是两侧图形线端子逻 辑。
图10-36 导航器中的端子排定义
10.5 备用端子应用
在项目设计中常常会遇到这样一个 需求，就是要为项目预留一些备用端子 以便日后的维护使用，而这些备用端子 不需要全部都画在原理图上，但是在端 子图表上要有所显示。
更进一步的需求，还要显示预留备 用端子间的短接关系。
端子导航器中的预设计功能能够很 好的满足备用端子预留的要求。
图10-6 单侧图形线端子的逻辑
图10-7 两侧图形线端子的逻辑
10.1.4 端子顺序
端子排上的端子是按字母数字排序 的，对应在端子导航器中的顺序，这是 端子的自然顺序。
从管理端子的角度来看，端子在原 理图上的自然就显得不那么重要了。
如图10-8所示，端子排X1和X2在导航器 中的自然顺序相同，但X2端子排在原理图上 的顺序与X1不同。
同样，可以将未放置的端子进行手 动跳线设置，描述端子间的连接情况。
图10-38显示了备用端子图表和端子 短接的情况。
图10-38 备用端子图表
字母数字：端子按照其代号进行排序（首先 按照数字大小升序，然后按照字母升序）。
基于页：基于图框逻辑进行排序，按照原理 图中的图形顺序排序端子。未放置的端子归 入到列表的起始位置。
根据外部电缆：用于连接共用一根电缆 的彼此相邻的端子（外部连接）。这样 简化了电缆的连接点，因为可依次放置 全部电缆连接。根据需要预先生成自动 电缆，或手动定义。
X2端子在原理图上的排列顺序为1，3， 5，2，4。
图中X2端子在端子导航器和原理图中的 顺序不同。
图10-8 端子的自然顺序和在原理图上的顺序
端子根据放置在原理图上的顺序排 序，这是端子的图形顺序。
端子属性“排序（图形）<20810>” 激活，如图10-9所示，端子导航器和原 理图上的端子排序一致。
图10-26 编辑端子排对话框
在对话框的底部有详细的“排序” 菜单，如图10-27所示。
可对当前端子排中的所有端子进行 自动排序，可以选择使用下列方案。Leabharlann 图10-27 端子排序功能
默认：删除端子的排序代码。
数字：对以数字开头的所有端子名称进 行排序（按照数字大小升序），所有其 他的端子保持在原来位置。
浏览符号库，选择想要放置的端子符号，单 击“确认”按钮，使端子符号系附在鼠标指针上， 将端子符号放在图纸上。这是典型的符号放置方 法。
图10-15 端子符号选择
10.3 端子编辑
在端子排导航器中，选择欲编辑的端 子排，单击右键选择“编辑”，弹出“编 辑端子排”对话框。
图10-26所示“编辑端子排”对话框中 提供了许多编辑端子的功能，例如，端子 的排序、编号、重新命名、移动、添加端 子排附件和删除等操作。
单击右键选择“生成端子排定义”， 弹出“属性（元件）：端子排定义”对话 框。
图10-35 导航器中未成排的端子
在此对话框中，在“功能文本”中 给端子排一个描述性的文本，在“端子 图表表格”和“连接图表表格”中选择 表格模板。
如图10-36所示，端子导航器中显示 端子排定义，并在其前面有图标显示。
根据跳线：此排序将影响相互连接的前 后定位端子，然后重新生成鞍形跳线。 同样适用于通过手动跳线设置出现在端 子上的连接。
在“编辑端子排”对话框中可以为 端子排添加附件。
在“编辑端子排”对话框中，单击 鼠标右键弹出菜单对话框，如图10-29所 示，选择“插入可排成行的附件”。
图10-29 为端子排添加附件
在“功能文本”中给端子排一个描述 性的文本，在“端子图表表格”和“连接 图表表格”中分别选择表格“F13_002”和 “F11_006”模板。
图10-34所示的是原理图上的端子排定 义。
图10-34 原理图上的端子排定义
10.4.2 端子导航器定义
在端子导航器中，单击选择端子排名 称，如图10-35所示。
图10-32 端子排及其附件
10.4 生成端子排定义
10.4.1 图形编辑器定义
打开原理图，执行【插入】>【端子排定义】 命令，使端子排定义符号系附在鼠标指针上，把 它放在想要定义的端子排前，单击鼠标左键，弹 出“属性（元件）：端子排定义”对话框，如图 10-33所示。
图10-33 “端子排定义”对话框
在端子导航器中创建未被放置的端 子，在生成端子图表的时候是评估端子 导航器中状态。
这样，不管端子被是否画在原理图上， 在端子图表中都会有端子显示生成。
如图10-37所示，端子导航器中未放置 的端子及其状态显示。
图10-37 端子导航器中未放置的端子
端子的手动跳线设置忽略了端子在 原理图上的实际连接情况，强行按手动 跳线的设置进行短接的评估。
主功能
主功能端子排
表10-3 端子的数据模型
符号+逻辑
功能
+
电气工程：端子，2个连接点端子，端子
=
X1
编号：2
辅助功能
辅助功能端子
10.1.2 端子排定义
➢ 方法一：通过【插入】>【端子排定义】， 在图形编辑器中完成。图10-1中端子名称X1前的“-X1=”是原理图上图形化的端子 排表示。
图10-1 图形化端子排定义
图10-9 端子的图形顺序
10.1.5 主端子和辅助端子
图10-10 端子属性中主端子定义
10.1.6 端子跳线
图10-11 手动和自动跳线
图10-12中X3端子排的端子为鞍型端子， 鞍型跳线设置为自动。
由于端子1和端子2相邻，两者间生成鞍 型跳线；端子2、4、6由于不相邻，它们间生 成跳线连接（软连接）。
➢ 方法二：通过在端子导航器中单击右键 选择“生成端子排定义”来完成。图102中端子导航器中X1下面的图标是导航器 中的端子排表示。
图10-2 导航器中端子排定义
图10-3所示的是端子排属性对话框， 关于端子排定义给电气设计带来的好处 将在本章的后续章节进行讨论。
图10-3 端子排属性对话框
图10-12 鞍型跳线和跳线的区别
10.2 端子创建和放置
可以通过在图形编辑器中直接插入 端子符号放置在原理图上，这主要体现 面向图形的设计。
我们讨论过导航器的功能，端子的 创建和放置更多地体现了面型对象的设 计。
打开图形编辑器，选择【插入】>【符号】， 弹出“符号选择”对话框，如图10-15所示。
