KGA5型矿用一氧化碳传感器
煤矿用电化学式一氧化碳传感器检测作业指导书
一氧化碳传感器日常调校作业指导书1、适用范围本方法适用于矿用电化学式一氧化碳传感器(以下简称传感器)的日常调校。
2、引用标准和依据AQ6205－2006《电化学式一氧化碳传感器》3、检测条件a)温度：15℃－35℃b)相对湿度：45%—75%c)大气压力:80kPa—116kPa4检测用仪器设备测试中所使用的仪器、仪表精度能满足要求。
1）、零点气体清洁空气。
2）检测用气体标准物质试验中所使用的空气中一氧化碳气体标准气样应采用经国家计量部门考核认证的单位提供的气样,其不确定度不大于3%。
3）、与气体标准物质钢瓶配套使用的气体减压阀4个。
4）、声级计：1个：准确度不大于П级。
5）、电压表和电流表：采用四位半的数字万用表，其准确度应不小于0.5级。
6）、秒表：1个：分度值不大于0.01 s。
7）、气体流量计：测量范围:30 ml／min—300 ml／min;准确度:2.5级。
8）、频率计：（0—1000）kH Z,最大允许误差≤1×10-6。
9）、直流稳压电源：输出电压：（0－30）V，输出电流：2A。
4、调校项目及方法1）、外观及结构检查仪器应附有制造厂的使用说明书，仪器名称、型号、出厂时间、编号，外观完好，结构完整，附件齐全，连接可靠;通电后仪器测量值的指示器应清晰无缺陷。
2）遥控调校功能测试传感器应有遥控器调校功能在以下所有需对仪器调校的试验中，应使用与仪器配套的遥控器来完成，遥控器使用方法按产品使用说明书规定使用。
5、仪器校准A）零点校准接通电源，让仪器稳定后用清洁空气调准仪器零点。
B）基本误差检定待传感器零点在清洁空气中稳定后，按规定流量分别向传感器依次通入标准气样各3min，记录传感器的显示值或输出信号值（换算为一氧化碳浓度值）。
重复测定四次，取其后3次得算术平均值与标准气样的差值，其结果应符合表1的规定。
表1：（A）量程为（0—100）×10-6的基本误差值单位为1×10-6（B）量程为（0—500）×10-6的基本误差值单位为1×10-6（C）量程上限﹥500×10-6的基本误差值单位为1×10-66、响应时间测定通入清洁空气，待仪器零点稳定后，通入200ppm的一氧化碳标准气体物质，读取仪器的稳定示值；用清洁空气清洗仪器气路，待仪器显示值回到零点后，再通入同一气体物质，并同时启动秒表，待仪器示值升至第一次示值的90％时止住秒表。
井下一氧化碳传感器调校标准
井下一氧化碳传感器调校标准
井下一氧化碳传感器是煤矿安全监测系统中的重要组成部分，其主要作用是检测井下空气中的一氧化碳浓度，保障矿工的生命安全。
而传感器的调校标准则是保证其准确性和稳定性的重要保障。
一氧化碳传感器的调校标准主要包括以下几个方面：
1. 环境温度：在进行传感器的调校之前，需要保证环境温度稳定，通常要求在20℃左右。
如果环境温度过高或过低，都会对传感器的准确性产生影响。
2. 气压：传感器的灵敏度受气压的影响比较大，因此在进行调校之前需要对气压进行校准。
一般来说，气压的标准值为101.3kPa。
3. 标准气体：传感器的调校需要使用标准气体进行比对，以保证传感器的准确性。
标准气体的选择应该与实际使用环境相符合，通常选用一氧化碳浓度为50ppm的标准气体。
4. 测量范围：在进行传感器调校时，需要明确其测量范围，并在标准气体的浓度范围内进行调校。
如果超出了传感器的测量范围，则会对其准确性产生影响。
5. 调校方法：传感器的调校方法通常分为手动调校和自动调校两种方式。
手动调校需要人工干预，通常需要使用专业的调校工具。
而自动调校则是指传感器自身具备自动调整功能，可以自动校准。
总之，井下一氧化碳传感器的调校标准是保障矿工安全的重要措施之一。
只有按照标准要求进行调校，才能保证传感器的准确性和稳定性，从而更好地保护矿工的生命安全。
KGA5型矿用一氧化碳传感器
KGA5型矿用一氧化碳传感器1 概述1.1 用途KGA5型一氧化碳传感器用于连续地检测煤矿井下空气中的一氧化碳含量，能单独使用或与各种煤矿安全监测监控系统配套使用。
该传感器是一种智能型检测仪表，所有调校功能可通过遥控器实现,具有精度高、稳定可靠、使用方便等特点。
1.2 防爆型式矿用本质安全型，防爆标志为“ExibⅠ”。
1.3 使用环境条件a.温度：0℃～+40℃；b.相对湿度：≤98％（+25℃）；c.大气压力：80～110 kPa；d.风速：≤8 m/s；e. 煤矿井下有爆炸性气体危险、无淋水和明显振动、冲击的环境。
1.4 型号说明2 工作原理本传感器由传感头、检测电路、直流放大器、A/D变换器、红外接收头、单片机以及显示电路和输出电路等部分组成。
其工作原理如图1所示。
3 产品结构传感器外形结构如图2所示。
外形尺寸(l×b×h)mm：280×150×68。
重量：1 kg。
图1 传感器原理框图图2 传感器外形结构图4 主要技术参数⑴ 测量范围：0～1000×10-6 CO （也可根据用户要求定做）。
单 片 机红外接电路 断电记忆电路 看门狗电路 显示电路 声光报警电路485输出电路 频率输出电路 电流输出电路D/A 变换器A/D 变换器基准电压电路5V 电源信号放大电路 CO 传感器温度 传感器继电器DC 9~24V遥控器⑵测量误差：如表1所示。
表1测量范围(1×10-6 CO) 基本误差(1×10-6 CO)0～100 ±4100～500 测量值的±5%500～1000 测量值的±6%⑶响应时间：小于30 s。
⑷遥控范围：距离不大于5 m，角度不大于120º。
⑸报警：报警点测量范围内可任意设置，报警方式为红色灯光闪烁、蜂鸣器鸣叫（报警响度1米内不小于80dB）。
⑹输出信号200～1000 Hz频率（负载电阻1.5 k时,输出高电平＞3 V,输出低电平＜0.5 V），输出电路如图3所示；RS485接口，通信波特率为1200 bps。
传感器牌板
×××煤矿监测队甲 烷 传 感 器 管 理 牌 板安装日期：安装地点：型号：型号：一 氧 化 碳 传 感 器 管 理 牌 板KGA5安装日期：安装地点：×××煤矿监测队×××煤矿监测队温 度 传 感 器 管 理 牌 板KG3007A 安装日期：安装地点：型号：×××煤矿监测队GFY15(A)安装日期：安装地点： 风 速 传 感 器 管 理 牌 板型号：×××煤矿监测队氧 气 传 感 器 管 理 牌 板KGQ7安装日期：安装地点：型号：×××煤矿监测队粉 尘 传 感 器 管 理 牌 板GCG1000安装日期：安装地点：型号：风 门 开 闭 传 感 器 管 理 牌 板型号：KGE22安装日期：安装地点：×××煤矿监测队设 备 开 停 传 感 器 管 理 牌 板型号：KGT15安装日期：安装地点：×××煤矿监测队×××煤矿监测队水 位 传 感 器 管 理 牌 板KGU9安装日期：安装地点：型号：×××煤矿监测队远 程 控 制 开 关 管 理 牌 板KDG15A-I 安装日期：安装地点：型号：O O 编号【 】×××煤矿监测队二 氧 化 碳 传 感 器 管 理 牌 板KGQ9安装日期：安装地点：型号：。
CO传感器(高岩)解析
典型范例1——KGA5型一氧化碳传感器
KGA5型一氧化碳传感器采用 日本生产的利用电化学定电 位电解检测气体原理，用于 连续固定检测煤矿井下空气 中的CO含量，为本质安全型 产品。该传感器是一种智能 型检测仪表，所有调校功能 均可通过遥控器来实现,具有 精度高、稳定可靠、使用方 便等特点。传感器能单独使 用或与各种煤矿安全监测监 系统配套使用。
典型范例1——KGA5型一氧化碳传感器
型号意义：
KG A 5 - X
“1”——输出为频率信号200～100HZ “2”——输出为电流信号1～5mA
“3”——输出RS232信号1200b/s
登记序号 一氧化碳 矿用传感器
典型范例1——KGA5型一氧化碳传感器
主要技术指标：
测量范围： 0～1000ppm（也可根据用户要求定做） 测量误差：
二、CO的检测方法
电化学原理测定CO 定电位CO传感器的原理
1-电源 2-恒位环节 3-传感器 4-放大器 5-温度补偿 6-指示电表
二、CO的检测方法
电化学原理测定CO
•产品介绍
测 量： 连续 测量范围：0-500/0-2000两种可供选择 传 感 器： 电化学式 显 示： 3位半液晶显示，带背景灯 报 警： 5种声光报警/2个瞬时报警 点/超量程报警 供电电源： 3节LR01 1.5V干电池 工作时间： 1000小时
第5节 CO传感器 CO检测的意义 CO检测的方法、原理 典型矿用传感器
一、CO浓度检测的意义
随着经济的发展，人们对生活质量的提高和生活环境 的改善越来越重视，液化气、煤气进入家庭的使用为 人们带来了方便，也改善了城市的环境，但同时也给 人们带来了潜在的危险，其中一氧化碳是最主要的危 险源。 一氧化碳是一种无色无味的气体，由于它与人体内的 血红蛋白有高度的亲和力，所以当它被吸入人体后， 会争夺体内血液中的氧形成一氧化碳血红蛋白，使动 脉壁缺氧、水肿，阻碍血流通畅，使人发生疲倦、气 短、恶心和头晕眼花等不良症状，体内吸入过多一氧 化碳时甚至会导致人因缺氧而死亡。另据《科技日报》 报道，经医学验证，当空气中一氧化碳浓度达到35ppm 时，就会对儿童智商造成损害。
回采传感器吊挂标准

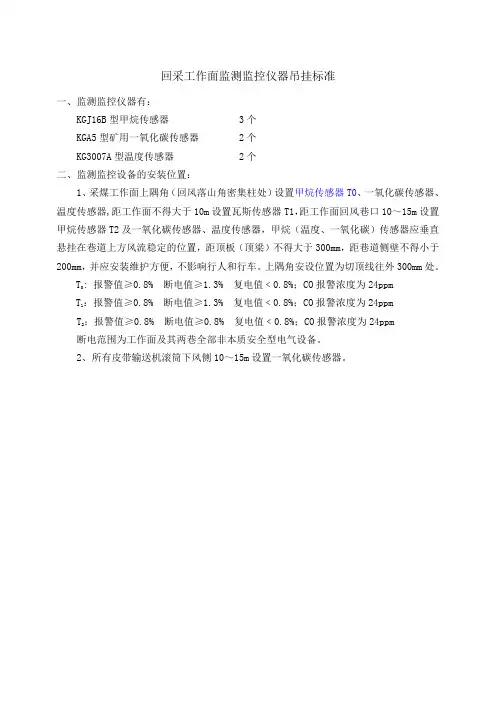

回采工作面监测监控仪器吊挂标准
一、监测监控仪器有：
KGJ16B型甲烷传感器 3个
KGA5型矿用一氧化碳传感器 2个
KG3007A型温度传感器 2个
二、监测监控设备的安装位置：
1、采煤工作面上隅角（回风落山角密集柱处）设置甲烷传感器T0、一氧化碳传感器、温度传感器,距工作面不得大于10m设置瓦斯传感器T1，距工作面回风巷口10～15m设置甲烷传感器T2及一氧化碳传感器、温度传感器，甲烷（温度、一氧化碳）传感器应垂直悬挂在巷道上方风流稳定的位置，距顶板（顶梁）不得大于300mm，距巷道侧壁不得小于200mm，并应安装维护方便，不影响行人和行车。
上隅角安设位置为切顶线往外300mm处。
T0: 报警值≥0.8% 断电值≥1.3% 复电值﹤0.8%；CO报警浓度为24ppm
T1：报警值≥0.8% 断电值≥1.3% 复电值﹤0.8%；CO报警浓度为24ppm
T2：报警值≥0.8% 断电值≥0.8% 复电值﹤0.8%；CO报警浓度为24ppm
断电范围为工作面及其两巷全部非本质安全型电气设备。
2、所有皮带输送机滚筒下风侧10～15m设置一氧化碳传感器。
一氧化碳传感器一氧化碳CO传感器
一氧化碳传感器一氧化碳CO传感器一氧化碳传感器一氧化碳co传感器特点：★是款内置微型气体泵的安全便携装置★整机体积小,重量轻,防水,防爆,防震设计.★高精度,高分辨率,响应迅速快.★使用大容量可充电锂电池,可以长时间已连续工作.★数字lcd背光表明，声光、振动报警功能.★上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，维护方便.★阔量程，最小数值可以表明至50000ppm、100.00%vol、100%lel.★数据恢复功能，免职误操作引发的后顾之忧.★表明值压缩倍数可以设置，重新启动恢复正常.★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.一氧化碳传感器一氧化碳co传感器产品特性：★是款内置微型气体泵的高精度的手式安全便携装备;★进口电化学传感器具备较好的抗干扰性能够，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★检测现场具备现场声光报警功能，气体浓度抽检即时报警，就是危险现场作业的安全确保;★现场带背光大屏幕lcd表明，直观表明气体浓度/类型/单位/工作状态等;★全系列量程范围温度数字自动追踪补偿，确保测量准确性;★半导体纳米工艺逊于低功耗32位微处量器★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★全中文/英文操作菜单,简单实用,带温度补偿功能;★防高浓度气体冲击的自动保护功能;一氧化碳传感器一氧化碳co传感器技术参数：一氧化碳传感器一氧化碳co传感器简单介绍：一氧化碳传感器一氧化碳co传感器报警器高精度、高分辨率，积极响应快速，多功能容量锂电充电电池，取样距离远，lcd背光表明，声光报警功能，上、上限报警值可任意预设，可以展开零点和任一目标点校准，操作方式直观，具有有误操作数据恢复功能.一氧化碳传感器一氧化碳co传感器应用领域场所：医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、航空航天、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、军用设备检测等。
一氧化碳传感器原理
一氧化碳传感器原理一氧化碳传感器是一种用来检测环境空气中一氧化碳（CO）气体浓度的装置。
它在工业生产、室内空气质量监测、以及燃气器具等领域中得到广泛应用。
本文将介绍一氧化碳传感器的原理及其工作原理。
一氧化碳传感器的工作原理是基于化学反应和物理测量的原理。
其主要分为两类：化学式传感器和物理式传感器。
化学式传感器中的一种常见的工作原理是基于一氧化碳氧化反应的。
该传感器的核心部件是一氧化碳敏感元件，通常由金属氧化物制成。
当一氧化碳进入传感器时，它会与敏感元件表面的氧化物发生反应，生成二氧化碳。
这个反应是一个可逆反应，当浓度较高时，一氧化碳会迅速与氧化物反应，降低敏感元件表面的氧化物浓度。
反之，当浓度较低时，一氧化碳会向其释放氧气，恢复敏感元件表面的氧化物浓度。
通过测量敏感元件表面氧化物浓度的变化，可以准确地判断一氧化碳的浓度。
物理式传感器则是利用一氧化碳与特定物质的吸附和解吸附过程来进行测量的。
这类传感器通常采用金属氧化物或碳基材料作为吸附剂。
当一氧化碳进入传感器时，它会被吸附于吸附剂表面。
当一氧化碳浓度增加时，吸附剂表面的一氧化碳浓度也随之增加。
通过测量吸附剂表面的一氧化碳浓度变化，可以间接地获得一氧化碳的浓度。
无论是化学式传感器还是物理式传感器，一氧化碳传感器都需要一个电子元件来将传感器所得到的信号转化为可读取的电信号。
这个电子元件通常是一个微处理器或者专用的电路。
当一氧化碳浓度变化时，传感器会产生一个对应的电信号，微处理器或电路会对这个信号进行处理，转化为可读取的浓度数值。
这样，我们就可以根据一氧化碳传感器输出的电信号，准确地得知环境中一氧化碳的浓度。
总结起来，一氧化碳传感器的工作原理主要有化学式传感器和物理式传感器。
化学式传感器通过一氧化碳与敏感元件表面氧化物之间的反应来进行测量，而物理式传感器则是利用一氧化碳与吸附剂之间的吸附和解吸附过程进行测量。
无论哪种原理，传感器都需要一个电子元件来进行信号的转换和处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

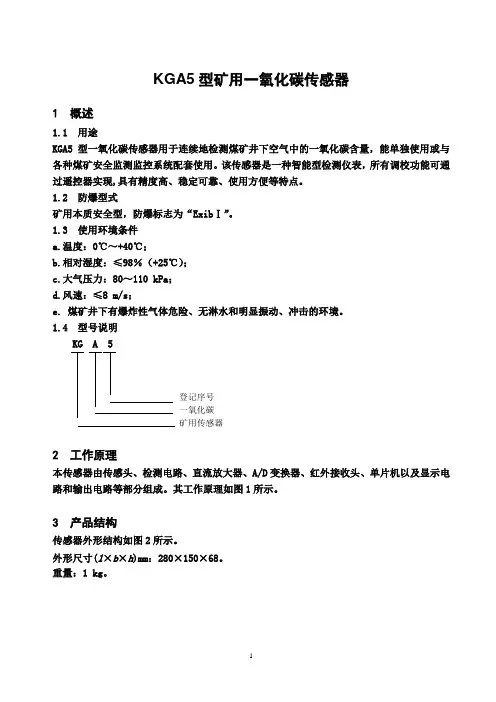

KGA5型矿用一氧化碳传感器
1 概述
1.1 用途
KGA5型一氧化碳传感器用于连续地检测煤矿井下空气中的一氧化碳含量，能单独使用或与各种煤矿安全监测监控系统配套使用。
该传感器是一种智能型检测仪表，所有调校功能可通过遥控器实现,具有精度高、稳定可靠、使用方便等特点。
1.2 防爆型式
矿用本质安全型，防爆标志为“ExibⅠ”。
1.3 使用环境条件
a.温度：0℃～+40℃；
b.相对湿度：≤98％（+25℃）；
c.大气压力：80～110 kPa；
d.风速：≤8 m/s；
e. 煤矿井下有爆炸性气体危险、无淋水和明显振动、冲击的环境。
1.4 型号说明
2 工作原理
本传感器由传感头、检测电路、直流放大器、A/D变换器、红外接收头、单片机以及显示电路和输出电路等部分组成。
其工作原理如图1所示。
3 产品结构
传感器外形结构如图2所示。
外形尺寸(l×b×h)mm：280×150×68。
重量：1 kg。
图1 传感器原理框图
图2 传感器外形结构图
4 主要技术参数
⑴ 测量范围：0～1000×10-6 CO （也可根据用户要求定做）。
单 片 机
红外接电路 断电记忆电路 看门狗电路 显示电路 声光报警电路
485输出电路 频率输出电路 电流输出电路
D/A 变换器
A/D 变换器
基准电压电路
5V 电源
信号放大电路 CO 传感器
温度 传感器
继电器
DC 9~24V
遥控器
⑵测量误差：如表1所示。
表1
测量范围(1×10-6 CO) 基本误差(1×10-6 CO)
0～100 ±4
100～500 测量值的±5%
500～1000 测量值的±6%
⑶响应时间：小于30 s。
⑷遥控范围：距离不大于5 m，角度不大于120º。
⑸报警：报警点测量范围内可任意设置，报警方式为红色灯光闪烁、蜂鸣器鸣叫（报警响度1米内不小于80dB）。
⑹输出信号
200～1000 Hz频率（负载电阻1.5 k时,输出高电平＞3 V,输出低电平＜0.5 V），输出电路如图3所示；
RS485接口，通信波特率为1200 bps。
图3
⑺工作电压：DC 9～24 V。
⑻工作电流：DC 18 V时不大于100 mA。
⑼标定流量：200毫升/分。
5 关联配接设备
电源名称电源型号防爆型式防爆合格证号安全标志号
矿用电源接口箱KDK6 Exd[ib]I 2032025 20031589
矿用隔爆兼本安电源箱KDW15A Exd[ib]I 2042104 20041081
矿用隔爆兼本安不间断电源KDW16A Exd[ib]I 2042299 20043246
矿用稳压电源KDW26 Exm[ib]I 2039001 20031587
矿用隔爆兼本安型多路电源KDW65 Exm[ib]I 20621374 200611080
6 传感器的外部接线
本传感器的外部接线采用航空插座方式，外配一个带航空插头的1.5米电缆线（型号MHYVR-1×5×7/0.3，外径约8 mm）。
航空插头各引脚的定义及电缆芯线的对应关系：
1号脚～电缆红芯～电源 +
2号脚～电缆白芯～电源 -
3号脚～电缆蓝芯～信号 +
4号脚～电缆绿芯～信号–
5号脚～电缆黄芯～NC（空）
7 传感器通信
当传感器用485接口和外部进行数据通信时，首先要用遥控器设置好地址,同时要确保通信协议和本传感器的专用通用协议一致。
线路板显示窗口的红色发光二极管(H2)指示接收数据、绿色发光二极管(H3)指示本机发送数据。
短接线K3用来设置485接口的终端电阻(当传感器处在数据通信线的末端时，短接K3)。
8 传感器的遥控调整
预热15分钟后方可进行调整，正常调整应具备两个条件：新鲜空气、固定浓度的标准气样。
调校顺序应该是先调零点，再调整精度。
传感器通电后LED首先显示“-CO-”，然后依次显示报警点、传感器地址，初始化显示完后显示测得的浓度值。
传感器的调整通过遥控器操作，传感器进入调整状态时第一位红色数码管显示功能号，后三位显示测量数据，调整内容及对应的数码管显示如下：
零点：“ 1 ×××”
精度：“ 2 ×××”
报警点: “ 3 ×××”
地址值：“ 4 ×××”
遥控器的面板布置图如图5所示。
传感器调整时，需将遥控器对准显示窗口，按“CO”键后进入调整状态（功能1）。
按“功能+”键时，功能号从功能1加到功能4，而按“功能-”则从功能4减到功能1。
当用户调整完毕后必须按“退出”键退出遥控调试状态，进入正常显示状态。
调试步骤：
(1) 调零点：当通入新鲜空气时，按遥控器上“功能+”或“功能-”，进入状态1，数码管显示数为“1 XXX”，再按“参数+”或“参数-”，使数码管显示“1 000”。
(2) 调精度：给传感器通入200×10-6左右浓度的标准CO气样，按遥控器面板上的“功能+”或“功能-”，使数码管显示值为“2 XXX”，再按“参数+”或“参数-”，使显示值对应标准气体的浓度。
然后通入新鲜空气，使数码管显示000，再通入大于700×10-6浓度的标准CO 气样，按同样方法调整遥控器，使数码管显示值在测量值的误差范围内。
(3) 报警点：按遥控器面板上的“功能+”或“功能-”，使数码管显示“3 XXX”（出厂时设
为24），用户需要调整时，按“参数+”或“参数-”使数码管显示为用户要求值。
(4) 地址号：地址参数的调整只有在使用RS485通信时才需要设置。
按遥控器面板上的“功能+”或“功能-”使数码管显示“4 XXX”(0≤XXX≤255)，用户需要调整时，按“参数+”或“参数-”，使数码管显示为用户要求值。
图5 遥控器
注意：
⑴数台传感器在一起，遥控器对有效区域内的一台传感器的调节将影响其它传感器，可以通过短路块短接K2来屏蔽遥控器的接收。
⑵每次参数调整完毕后必须按“退出”键，以保证参数被有效地保存，如果没有按“退出”键或其它键，30秒后参数不保存自动退出到测量状态。
9 故障处理与维修
传感器使用过程中，要定期检修。
9.1 电源故障
故障现象：数码管显示不亮。
故障原因：
a.外部无电源接入，航空插头没有对槽插准；
b.显示板与主板连接不良好。
处理方法：
a.检查航空插头是否正确插入，检查接入电源是否在规定范围内；
b.固定好显示板与主板的连接。
9.2 数码管显示缺笔段
处理方法:返回厂家维修。
9.3 传感器测量不准
处理方法：到气体校准室对传感器重新校准，若已无法校准，应更换传感头。
10 使用与维护
⑴传感器应安排专人维护，严格按说明书操作。
非专职人员禁止随便操作遥控器和拆开传感器。
⑵传感器可安装在工作面回风巷、皮带运输机及自然发火地点。
⑶传感器在巷道内应垂直吊挂安装，安装地点不应有淋水。
⑷传感器在使用中要经常清扫、擦拭气室内的煤尘，保持气室清洁通风。
要定期进行调校，一般调校周期为10～15天。
注意事项：
⑴安装、使用前应阅读本说明书；
⑵传感头是易耗元件，在空气中寿命2年；
⑶不得擅自修改本安电路；
⑷检修时不得修改本安电路及关联电路中元器件的型号、规格及电气参数；
⑸传感器所接电缆要求：采用分布参数为R≤12.8Ω/km、C≤0.06μF/km、L≤0.8 mH/km 的传输电缆时，传输距离不小于2 km。
11 附件及资料
使用说明书1份
产品合格证 1份
通气罩 1只
一头焊接航空插头的1.5米电缆线（型号MHYVR-1×5×7/0.3） 1根
遥控器 1只（配有2节7号干电池）
4 mm内六角扳手 1只
12 定货须知
用户订购传感器时应指定传感器的规格。
如用户不特殊指定，则按频率输出型供货。
