换热站验收资料

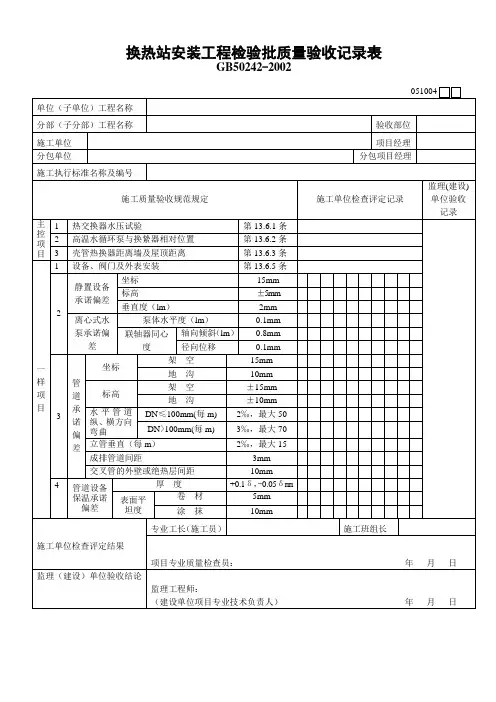

换热站安装工程检验批质量验收记录表
GB50242-2002
051004
单位（子单位）工程名称
分部（子分部）工程名称
验收部位
施工单位
项目经理
分包单位
分包项目经理
施工执行标准名称及编号
施工质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
热交换器水压试验
第13.6.1条
2
高温水循环泵与换絷器相对位置
第13.6.2条
3
壳管热换器距离墙及屋顶距离
第13.6.3条
一样项目
1
设备、阀门及外表安装
第13.6.5条
2
静置设备承诺偏差
坐标
15mm
标高
±5mm
垂直度（lm）
2mm
离心式水泵承诺偏差
泵体水平度（lm）
0.1mm
联轴器同心度
轴向倾斜（lm）
0.8mm
径向位移
0.1mm
3
管道承诺偏差
坐标
架空
15mm
10mm
施工单位检查评定结果
专业工长（施工员）
施工班组长
项目专业质量检查员：年月日
监理（建设）单位验收结论
监理工程师：
（建设单位项目专业技术负责人）年月日
地沟
10mm
标高
架空
±15mm
地沟
±10mm
水平管道纵、横方向弯曲
DN≤100mm(每m)
2‰，最大50
DN>100mm(每m)
3‰，最大70
立管垂直（每m）
2‰，最大15
成排管道间距
3mm

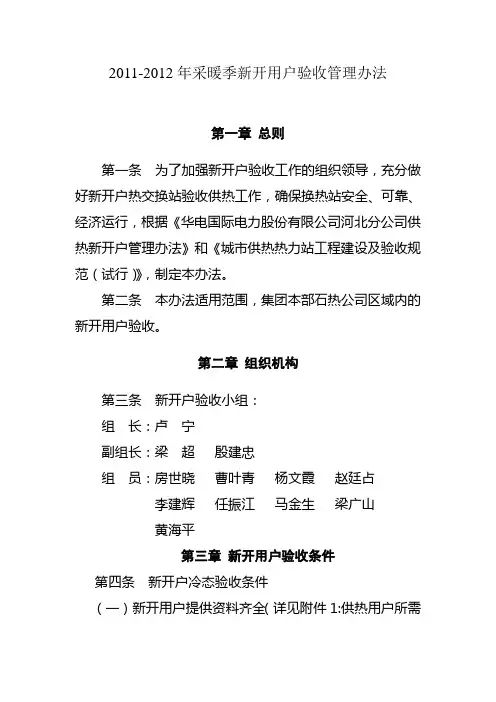

换热站验收标准(DOC)
2011-2012年采暖季新开用户验收管理办法第一章总则第一条为了加强新开户验收工作的组织领导，充分做好新开户热交换站验收供热工作，确保换热站安全、可靠、经济运行，根据《华电国际电力股份有限公司河北分公司供热新开户管理办法》和《城市供热热力站工程建设及验收规范（试行）》，制定本办法。
第二条本办法适用范围，集团本部石热公司区域内的新开用户验收。
第二章组织机构第三条新开户验收小组：组长：卢宁副组长：梁超殷建忠组员：房世晓曹叶青杨文霞赵廷占李建辉任振江马金生梁广山黄海平第三章新开用户验收条件第四条新开户冷态验收条件（一）新开用户提供资料齐全（详见附件1:供热用户所需提供的资料清单)，且《供热介绍信》（附件2）手续齐全。
（二）换热站及管网系统已建设完毕，并经检验取得省锅检所《压力容器检验报告》。
（三）用户换热站已按照《城市供热热力站工程建设及验收规范（试行）》规定安装自控设备，计量装置及必备的数据传输设备。
用于贸易计量的仪表安装应符合市能（1999）10号文件的规定要求及相应规范。
第四条新开户热态验收条件新开用户具备《供热介绍信》，《冷态验收内审单》（附件3）和《供热通知单》（附件4）等相关手续齐全。
第四章新开户验收流程第五条用户热交换站等系统建设完毕，并经检验取得相关检验报告后，持《供热介绍信》和《省锅检所压力容器检验报告》，到新开户验收小组办理热交换站冷态验收手续。
第六条新开户验收小组对用户热交换站分专业进行冷态验收，验收后开具《冷态验收内审单》并注明整改事项，由用户按要求进行整改。
第七条用户按要求整改完毕后，并具备《供热介绍信》、《冷态验收内审单》和《供热通知单》等相关手续后，方可办理热态验收。
第八条新开户验收小组对用户热交换站进行热态验收，热态验收合格对换热站供热；验收不合格的，由用户按要求进行整改，整改合格后方可进行供热。
安全生产部二○一一年九月二十八日附件1：供热用户所需提供的资料清单1、用热申请报告（说明承诺的两费缴纳情况，并盖章、代理人签字），法人身份证复印件，代理人委托证明及身份证复印件。
换热站安装检验批质量验收记录
换热站安装检验批质量验收记录
0513*******
填写说明
一、填写依据
1 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。
2 《建筑工程施工质量验收统一标准》GB50300-2013。
二、检验批划分
可按设计系统、设备种类划分；大中型设备单独划分为检验批。
三、GB50242-2002规范摘要
主控项目
13.6.1 热交换器应以最大工作压力的1.5倍作水压试验，蒸汽部分应不低于蒸汽供汽压力加0.3MPa；热水部分应不低于0.4Mpa。
检验方法：在试验压力下，保持10min压力不降。
13.6.2 高温水系统中，循环水泵和换热器的相对安装位置应按设计文件施工。
检验方法：对照设计图纸检查。
13.6.3 壳管式热交换器的安装，如设计无要求时，其封头与墙壁或屋顶的距离不得小于换热管的长度。
检验方法：观察和尺量检查。
一般项目
13.6.4 换热站内设备安装的允许偏差应符合本规范表13.3.10的规定。
13.6.5 换热站内的循环泵、调节阀、减压器、疏水器、除污器、流量计等安装应符合本规范的相关规定。
13.6.6 换热站内管道安装的允许偏差应符合本规范表13.3.11的规定。
13.6.7 管道及设备保温层的厚度和平整度的允许偏差应符合本规范表4.4.8的规定。

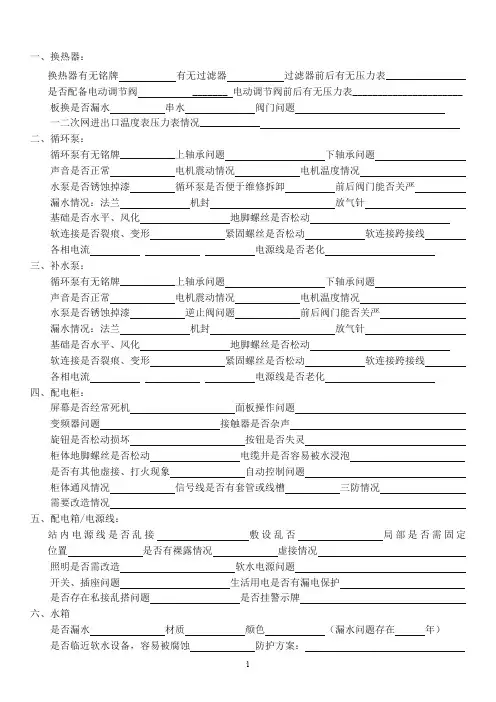

换热站验收检查表
一、换热器：换热器有无铭牌有无过滤器过滤器前后有无压力表________________是否配备电动调节阀 _______ 电动调节阀前后有无压力表______________________ 板换是否漏水串水阀门问题一二次网进出口温度表压力表情况____________ 二、循环泵：循环泵有无铭牌___________上轴承问题下轴承问题声音是否正常电机震动情况电机温度情况水泵是否锈蚀掉漆循环泵是否便于维修拆卸前后阀门能否关严漏水情况：法兰机封放气针基础是否水平、风化地脚螺丝是否松动软连接是否裂痕、变形紧固螺丝是否松动软连接跨接线各相电流电源线是否老化三、补水泵：循环泵有无铭牌___________上轴承问题下轴承问题声音是否正常电机震动情况电机温度情况水泵是否锈蚀掉漆逆止阀问题前后阀门能否关严漏水情况：法兰机封放气针基础是否水平、风化地脚螺丝是否松动软连接是否裂痕、变形紧固螺丝是否松动软连接跨接线各相电流电源线是否老化四、配电柜：屏幕是否经常死机面板操作问题变频器问题接触器是否杂声旋钮是否松动损坏按钮是否失灵柜体地脚螺丝是否松动电缆井是否容易被水浸泡是否有其他虚接、打火现象自动控制问题柜体通风情况信号线是否有套管或线槽三防情况需要改造情况五、配电箱/电源线：站内电源线是否乱接敷设乱否局部是否需固定位置是否有裸露情况虚接情况照明是否需改造软水电源问题开关、插座问题生活用电是否有漏电保护是否存在私接乱搭问题是否挂警示牌六、水箱是否漏水材质颜色（漏水问题存在年）是否临近软水设备，容易被腐蚀防护方案：外部部是否锈蚀、缺漆内部是否锈蚀地面是否下陷、倾斜浮球阀问题其他改造七、软水设备：所有阀门是否关严和有无手轮所有连接处是否漏水机头运行问题其它软水出水质量是否需换树脂排污问题盐罐是否存在积盐（要求处理）盐罐是否溢水________________ 各过程时间问题出水量、时间问题树脂罐、盐罐是否漏水八、一次网：压力传感器问题（含信号线）温度传感器问题（含信号线）进站管是否有盐蚀情况联通阀门是否腐蚀关不严过滤器前压力后压力锈蚀、漏水情况：放气阀排污阀阀门盘根压力表表弯电动阀轴法兰连接处各阀门是否关严问题仪表问题（含缺失）：温度表压力表表弯及阀门排气阀门是否合适进水箱阀门是否挂一次网高温牌排气、排污是否需加缓冲弯热量表信号线是否乱表箱位置是否恰当电源线是否规整九、二次网：压力传感器问题（含信号线）温度传感器问题（含信号线）进站出站管盐蚀问题回水过滤器前压力后压力锈蚀、漏水情况：放气阀排污阀阀门盘根法兰处压力表表弯仪表问题（含缺失）：温度表回水需加仪表否压力表表弯阀门积分水器是否挂牌各阀门是否关严问题开关是否灵活是否方便拆装十、其它：下水道：是否堵塞是否便于排水，不积水鉄篦子是否完整站内有无宽带有无单独配电室站内窗户能否锁闭配电室防鼠板是否有无配电室是否堆放杂物防盗门：是否有明锁内外部是否锈蚀防盗锁开关是否方便窗户有无防盗网墙皮是否脱落水表：前后阀门是否开关灵活井盖是否完整表后管道是否锈蚀严重电表：是否有防护网是否带锁表到站内电缆是否存在被盗隐患房顶墙体是否阴水地面是否沙化玻璃是否完整自来水阀门是否关严站内保温问题其他改造意见：欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
换热站验收方案
换热站验收方案————————————————————————————————作者：————————————————————————————————日期：换热站验收方案（XXX换热站）批准：审核：编写：一、组织机构：组长：副组长：成员：建设单位换热站施工单位监理单位换热站生产运行维护单位二、验收内容：本验收方案包括单体调试和整体调试，单体调试主要包括电气部分，热控部分，工艺部分(不包括水压试验)。
整体调试将在单体调试合格后进行。
（一）电气部分1、外观检查1.1检查各个电气柜、电机外壳表面有无破损，污染。
1.2检查各个电气柜的仪表，开关等有无破损，污染。
检查结果备注电气柜、电机外壳表面有无破损，污染仪表，开关等有无破损，污染施工单位签字：_______________________________监理签字：___________________________________2、电缆接线检查2.1 检查各个电缆接头是否美观、符合规范，电缆编号是否清楚。
2.2 检查各个电缆接线是否和图纸相符。
检查结果备注电缆接头是否美观、符合规范，电缆编号是否清楚电缆接线是否和图纸相符施工单位签字：_______________________________监理签字：___________________________________3、接地检查3.1 检查各泵电机外壳，确认各泵电机外壳已可靠接地。
3.2 检测各个开关柜的柜体，确认各个开关柜的柜体接地良好。
检查结果备注#1 #2高区循环泵外壳#1 #2高区混水泵外壳#1 #2低区循环泵外壳#1 #2低区混水泵外壳#1 #2补水泵外壳#1 #2散热器循环泵外壳进线柜柜体补偿柜柜体馈线柜柜体高区循环泵变频软起柜柜体高区混水泵变频软起柜柜体低区循环泵变频软起柜柜体低区混水泵变频软起柜柜体散热器循环泵变频软起柜柜体补水泵变频器柜柜体接地网电阻阻值：施工单位签字：_______________________________监理签字：___________________________________4、绝缘检查4.1检查各个泵的电机，并确认其绝缘良好（R>0.5MΩ）。
换热站安装工程检验批质量验收记录(一)
1 热交换器水压试验
主
高温水系统的循环水泵与
控 2 换热器相对安装位置应按
项
设计文件施工
目
3
壳管式换热器的封头与墙 或屋顶距离的要求
第13.6.1条 第13.6.2条 第13.6.3条
1
换热站内设备、阀门、部 件及流量计等的安装要求
第13.6.5条
各种
静置 座标 安装
设备
允许 标高
偏差
一
(第
13.6. 垂直度
2 4离条心)
般
式水 泵体水平度 泵安
装允
许偏
轴向倾斜
项
差( 联轴器 第13 同心度
.6.4
径向位移
条)
≯15mm ≯±5mm ≯2mm/m ≯0.1mm/m ≯0.8mm/m ≯0.1mm
目
换热
站内 座标 管道
安装
3 允许
偏差
第 13.6. 标高
6条)
架空 地沟 架空 地沟
≯15mm ≯10mm ≯±15mm ≯±10mm
项目负责人 项目负责人
施工单位检查评定记录
监理(建设) 单位验收记
录
换热站安装工程检验批质量验收记录(一)
单位(子单位)工程名称
所属子分部(系统)工程名称 /分项(子系统）工程名称 相关的验收部位 (层、区、段、房、室)
总承包施工单位
专业承包安装单位
施工执行的技术标准(含企业的 工艺规程、工法等)名称及编号
相关施工图名称及其图号
建筑给水排水及采暖工程施工质量源自收规范 (GB50242-2002)的检查项目
换热站安装检验批质量验收记录
/
式水
泵允 联轴器 轴向倾斜(lm)
0.8mm
/
许偏 同心度 差
径向位移
0.1mm
/
一
架空
15mm
/
般
坐标
项
地沟
10mm
/
目
架空
±15mm
/
标高
地沟
±10mm
/
管道 水平管 3 允许 道纵、
DN≤100mm
2‰，最大50mm
/
偏差 横方向 弯曲
DN＞100mm
3‰，最大70mm
/
立管垂直
2‰，最大15mm
换热站安装检验批质量验收记录
单位（子单位） 工程名称
GD-C5-71229
分部（子分部） 建筑给水排水及供暖 分项工程名
工程名称
(热源及辅助设备)
称
001
换热站安装
施工单位
项目负责人
检验批容量
分包单位
分包单位项目 负责人
施工依据
建筑给水排水及供暖施工方案
验收依据
验收项目
1 热交换器水压试验
主
控 项
2
高温水循环泵与换热器相对 位置
目
3
壳管式热换器距离墙及屋顶 距离
1 设备、阀门及仪表安装
设计要求及 规范规定 13.6.1条
13.6.2条
13.6.3条 13.6.5条
最小/实际 抽样数量
/
/
/ /
静置
坐标
15mm
/
设备 允许
标高
±5mm
/
偏差
垂直度(lm)
2mm
/
2
离心 泵体水平度(lm)
换热站安装分项工程检验批质量验收记录
DN＞100mm
3‰，最大70
4
立管垂直度
2‰，最大15
5ቤተ መጻሕፍቲ ባይዱ
成排管道间距
3
6
交叉管的外壁或绝热层间距
10
4
项次
项目（管道及设备保温）
允许偏差(mm)
1
厚度
+0.1δ
-0.05δ
2
表面平整度
卷材
5
涂抹
10
施工单位
检查评定结果
项目专业质量检员：年月日
监理（建设）单位
验收结论
专业监理工程师（建设单位项目专业技术负责人）：年月日
2
3
离心式水泵
泵体水平度(lm)
0.1
联轴器同心度
轴向倾斜(lm)
0.8
径向位移
0.1
2
换热站内的循环泵、调节阀、减压器、疏水器、除污器、流量计等安装应符合本规范的相关规定。
3
项次
项目（工艺管道安装）
允许偏差(mm)
1
坐标
架空
15
地沟
10
2
标高
架空
±15
地沟
±10
3
水平管道纵、横方向弯曲
DN≤100mm
换热站安装分项工程检验批质量验收记录
工程名称
检验批部位
项目经理
工程施工
单位名称
分包项目经理
专业工长
分包单位
施工执行标准
名称及编号
施工班组长
序号
GB50242-2002的规定
施工单位
检查评定记录
监理（建设）
单位验收记录
主控项目
1
热交换器应以最大工作压力的1.5倍作水压试验，蒸汽部分应不低于蒸汽供汽压力加0.3MPa；热水部分应不低于0.4MPa。
