电子产品CAD设计
产品要求
• 产品设计中，要充分考虑产品的要求
–用户需求：特殊要求 –尺寸要求：大小、形状 –使用要求：台式、便携 –维护要求：方便以后的维护、修理等
软件基础
• Protel 99SE——电子产品CAD
–软件管理：DDB，数据库管理方式 –主要设计文件
• 原理图、印刷电路板及对应的器件库
–设计时，软件根据当前文件打开相应命令
• 操作方式
–WINDOWS的标准方式 –串行命令结构：键盘操作方式
• 注意：当前操作区间
PROTEL 99SE
• 文件建立、结构与管理 –DDB——数据库管理方式 • 注意建文件的路径、文件名、Password –文件类型 • 文件夹——Document Folder • 设计文件 –PCB类、SCH类
–Clearance Constraint：安全 –Routing Corners：拐角 –Routing Layers：层指定 –Routing Priority：优先 –Routing Topology：拓扑方案 –Routing Via Style：过孔设置 –Width Constraint：线宽设置）酚醛纸板
温度：70～ 温度：70～105℃ 特点：价格低,阻燃强度低,易吸水, 湿度大绝缘电阻小， 特点：价格低,阻燃强度低,易吸水, 湿度大绝缘电阻小， 电阻大,耐高温性能差等。 湿度小绝缘 电阻大,耐高温性能差等。 应用：中低档民用品。 应用：中低档民用品。
6
（2）酚醛玻璃布板
SCH文件设计
• 新建文件——Schematic Document • 设计方式
–大型设计项目的管理方式——PRJ –从上向下、从下向上的设计方式
• 原理图环境设置
–Design_ Option：图幅、栅格等 –Tools_ Preferences：Options和Power
SCH文件设计
• 器件库管理
器件库设计
• PCB器件库设计：
–建立器件库 –建立器件——注意器件名称：Footprint –设置环境和优化项——注意单位：mm、mil –设计器件占位尺寸 –放置并设置器件焊盘
• 焊盘属性设置：层、编号、形状等
SCH文件设计
• 设计流程
–建立设计文件 –建立设计目录 –建立原理图文件 –放置器件，并设置器件属性 –设计电路——等电位点 –检查电路 –生成“网络表”
电子产品CAD设计
声光控开关设计
一、印制电路板设计基础 二、印制电路板设计的一般原则 电子产品CAD 三、电子产品 四、Protel 99SE软件的使用 软件的使用
一个完整的电子产品主要是由电路原理图设 印制电路板设计、机械设计、 计、印制电路板设计、机械设计、元器件检测和 安装、焊接及调试等几个主要步骤来完成。 安装、焊接及调试等几个主要步骤来完成。 电路设计是通过理论精确计算达到设计要求， 电路设计是通过理论精确计算达到设计要求， 要使原理电路变成为实体（产品）， ），就要通过印 要使原理电路变成为实体（产品），就要通过印 制电路板设计来完成。 制电路板设计来完成。印制板电路设计需要熟悉 和掌握设计印制电路板的一些基本知识、 和掌握设计印制电路板的一些基本知识、设计原 方法和技巧。 则、方法和技巧。
印制电路板的概念
印制电路板PCB (Printed Circuit 印制电路板PCB Board)亦称印制线路板，简称印制板。在绝 oard)亦称印制线路板，简称印制板。 亦称印制线路板 缘基板上，按设计的要求，有选择地加工安 缘基板上，按设计的要求，有选择地加工安 装孔、连接导线和装配电子元器件引脚的 和装配电子元器件引脚的焊 装孔、连接导线和装配电子元器件引脚的焊 以实现元器件间的电气连接的组装板。 盘，以实现元器件间的电气连接的组装板。
10
（2）不规则排列
用于非正规产品，对印制电路板设计要求不高 用于非正规产品，对印制电路板设计要求不高。
11
印制板设计步骤
1、 分 析 原 理 图 2、熟悉器件：性能、外形尺寸、封装形式、管脚排列顺序 熟悉器件：性能、外形尺寸、封装形式、 3、选定板材：种类、结构、尺寸、厚度 选定板材：种类、结构、尺寸、 4、布局：安装方式、排列格式 布局：安装方式、 5、选定焊盘类型 6、选定导线宽度 7、选定印制板对外连接方式
聚酰亚胺
聚酯薄膜
9
1 、布
局
在印制电路板设计中，布局是一个重要的环节。 在印制电路板设计中，布局是一个重要的环节。布 局合理或好坏直接影响布线的效果。 局合理或好坏直接影响布线的效果。 （1）规则排列
适用于正规产品，整齐美观、方便安装、调试和维护。 适用于正规产品，整齐美观、方便安装、调试和维护。
温度：90～ 温度：90～110℃ 特点：电气性能和非电气性能比酚醛纸板好得多 酚醛纸板好得多。 特点：电气性能和非电气性能比酚醛纸板好得多。 应用：中档以上民用品。 应用：中档以上民用品。
7
（3）环氧玻璃布板
温度：可达到130℃ 温度：可达到130℃ 特点：价格较高，基板透明，抗冲击性、弯曲强度、 特点：价格较高，基板透明，抗冲击性、弯曲强度、 尺寸稳定、耐焊接、热冲击性能和良好的电气等。 尺寸稳定、耐焊接、热冲击性能和良好的电气等。 应用：工作环境好的仪器仪表及中档以上民用品。 应用：工作环境好的仪器仪表及中档以上民用品
– Design——Make Library
产品——PCB设计
• 电磁规则与设置 –强弱信号的处理 –电流大小处理 –时间同步处理 –微波频率信号处理
4
1、PCB基本材料的组成 PCB基本材料的组成
(1) 铜 箔 铜箔是制造敷铜板的关键材料, 铜箔是制造敷铜板的关键材料,必须有较高的导电 率和良好的焊接性。 0.018～0.105mm。 率和良好的焊接性。铜箔厚度 0.018～0.105mm。 (2) 基 板 树脂酚醛、环氧、聚酰亚胺、聚四氟乙烯等。 树脂酚醛、环氧、聚酰亚胺、聚四氟乙烯等。增强 材料：玻璃布、纸质、玻璃毡等。 材料：玻璃布、纸质、玻璃毡等。 (3) 粘合剂 粘合剂是铜箔能否牢固地粘在基板上的重要因素。 粘合剂是铜箔能否牢固地粘在基板上的重要因素。 敷铜板的抗剥强度主要取决于粘合剂。 敷铜板的抗剥强度主要取决于粘合剂。
• 器件库加载：Browse_ Add Remove
产品——PCB设计
• 加载网络表
–Design_ Load Net lists –错误问题！！！ –点击Execute
• 布局！！！
–中心器件 –信号流向 –强弱信号处理 –原理图参考
产品——PCB设计
• 设置规则
–Design_ Rules
• Routing：
自动布线——Auto
• Auto Route • All——设置 • Route All
手工修改布线
• 软件不具备“智能”，自动布线就都有缺 陷
– 注意已设置好规则 – 等电位点关系正确
建立当前文件的器件库
• 原理图生成器件库
– Design——Make Project Library
• PCB生成器件库
12
声光控延时开关工作原理
放大声音信号 使2脚高电位 脚高电位 7.5v直 直 流电源
声音信 号转换 电信号
白天低阻1 白天低阻 脚低电位 晚上高阻1 晚上高阻 脚高电位
延时 控制
目的与任务
• 目的 –掌握电子产品设计的基本原则 –了解电子产品CAD软件——Protel 99SE –包括器件库设计——sch.lib pcb.lib • 任务 –设计电子声光控开关的文件 •原理图设计——file.sch •PCB设计——file.pcb
总设计流程
• • • • • • 原理图设计——设置操作环境、加载器件库 网络表生成——检查网络表 PCB规划——层设定、板形状、大小 设置——规则、环境等 布局——☆ 自动布线、手动修改、调整
器件库设计
• SCH器件库设计：
–建立器件库 –建立器件——注意器件名称 –设置环境和优化项 –设计器件图符 –放置并设置器件引脚：编号、类型等 –确定器件封装——Footprint
–Browse_ Add/Remove
• 放置器件
–器件设置：封装、标号、参数
• 放置连线
–Place_ Wire、Net Label、BUS
SCH文件设计
• 生成网络表
–Design_ Creates Net list
• 网络表内容
–器件说明
• 器件标号、器件参数（型号）、器件封装
–连接说明（等电位点）
8
(4)挠 (4)挠(柔）印制板
聚酯薄膜印制板～ 温度：80～ 聚酯薄膜印制板～ 温度：80～130℃ 印制板 聚酰亚胺印制板～ 温度：高达150℃ 温度：高达150℃ 聚酰亚胺印制板～ 氟化一丙烯印制板 焊接温度可达到250 印制板～ 氟化一丙烯印制板～焊接温度可达到250 ℃ 特点：可挠性、重量轻。将其弯成适合形状， 特点：可挠性、重量轻。将其弯成适合形状，用于内部空间 紧凑的场合。 紧凑的场合。 应用：民用及工业电器、计算机、数字万用表、电子相机电路等。 应用：民用及工业电器、计算机、数字万用表、电子相机电路等。
• 直接连接的等电位点 • 网络标号连接的等电位点
产品——PCB设计
• 建立PCB文件
–File_ New_ PCB Document：手工确定PCB形 状和尺寸 –File_ New_ Wizards：向导方式确定PCB
• 操作环境：坐标单位、层使用 • 设计环境设置
–Design_ Options –Tools_ Preferences
三维CAD教程：吹风机造型设计
三维CAD教程：吹风机造型设计旋转、放样、延伸面和曲面切除等功能是设计师进行产品建模设计过程中经常用到的，熟悉运用这些建模功能可以提高产品的设计效果和效率。
本文将以一个美观大方的吹风机为例子，向大家展示在三维CAD软件——中望3D中，是如何快捷、高效地实现其建模设计，并帮助大家进一步熟悉中望3D的基本操作技巧。
图1就是我们本次将要完成的吹风机效果图。
图1 吹风机模型下面，我们来看一下具体的设计操作步骤。
第一步：绘制草图，新建“零件”类型的文件后，单击草图按钮，选择YZ平面，进入草图绘制。
绘制如图2所示草图。
图2 绘制草图第二步：设置基准面，绘制吹风机手柄轮廓截面草图，页面方向选择XY平面，X轴角度为-24°，如图3所示。
图3 设置基准面选择中心角度绘制椭圆，设置椭圆宽度为50，如图4所示。
图4 绘制手柄轮廓截面第三步：使用曲线列表功能把草图分解，如图5所示。
图5 曲线列表分解草图第四步：选择造型工具栏中双轨放样功能，路径1选择曲线列表1，路径2选择曲线列表2，轮廓选择底部椭圆，如图6所示。
图6 双轨放样第五步：选择造型工具栏中旋转功能，轮廓选择曲线列表3，沿如图7所示旋转，得到吹风机风筒轮廓。
图7 旋转第六步：选择修复工具栏中填充缝隙按钮，将手柄两端充填，如图8所示。
图8 充填缝隙第七步：选择曲面工具栏中延伸按钮，如图9将手柄向上延伸5mm与风筒轮廓相交，然后使用曲面工具栏中曲面修剪功能将超出部分切除，如图10所示基体选择手臂，修剪面选择风筒。
图9 延伸曲面图10 修剪曲面第八步：选择造型工具栏抽壳按钮，造型选择为风筒模型，厚度设置为-3，为造型添加厚度，如图11所示。
图11 抽壳第九步：选择YZ平面绘制如图12草图，并使用拉伸功能选择布尔减运算切除手柄底部，如图13所示。
图12 绘制草图图13 拉伸切除第十步：使用造型工具栏中组合功能将风筒和手柄组合，如图14所示。
图14 组合第十一步：选择造型工具栏中圆角按钮，如图15所示，边选择手柄和风筒交线，半径设置为35。
电子cad是什么
电子CAD是什么介绍电子CAD是指电子计算机辅助设计（Computer-Aided Design）的简称。
它是一种利用计算机技术辅助进行工程设计和制造的方法。
通过使用电子CAD软件，设计师可以在计算机上创建、修改和优化产品的设计。
功能电子CAD软件提供了一系列功能，可以帮助设计师完成各种设计任务。
以下是电子CAD软件的一些常见功能：绘图工具电子CAD软件提供了各种绘图工具，如直线、曲线、圆等，用于在设计过程中创建几何形状。
设计师可以使用这些工具来绘制产品的外形、结构和内部组成。
模型创建和编辑电子CAD软件支持创建和编辑三维模型，包括实体模型和表面模型。
设计师可以使用这些功能来构建产品的三维模型，并对其进行修改和优化。
尺寸和约束电子CAD软件提供了尺寸和约束工具，可以帮助设计师定义模型的几何特征。
设计师可以通过添加尺寸和约束来确保模型符合设计要求，并且能够满足制造和组装的要求。
分析和优化电子CAD软件提供了各种分析和优化工具，用于评估和改进设计。
设计师可以使用这些工具来进行结构强度和刚度分析、流体动力学仿真、热分析等，从而优化产品的性能。
文件管理和共享电子CAD软件允许设计师管理和共享设计文件。
设计师可以将设计文件保存在计算机上，并通过电子邮件、云存储等方式与他人共享。
应用领域电子CAD广泛应用于各个工程领域，包括机械、电气、建筑、航空航天等。
以下是电子CAD在不同应用领域的具体应用：机械工程在机械工程中，电子CAD常用于设计机器和设备的各个部件。
设计师可以使用电子CAD软件创建三维模型，并进行强度和刚度分析，以确保设计的合理性和可制造性。
电气工程在电气工程中，电子CAD常用于设计电路板和系统。
设计师可以使用电子CAD软件绘制电路图，并进行电路分析和仿真，以验证电路设计的正确性和可靠性。
建筑工程在建筑工程中，电子CAD常用于建筑设计和结构分析。
设计师可以使用电子CAD软件创建建筑模型，并进行材料和结构分析，以提高建筑物的性能和安全性。
CAD在电子显示屏设计中的应用
CAD在电子显示屏设计中的应用CAD技术是计算机辅助设计的简称，它在不同领域的设计中起到了重要的作用。
电子显示屏设计作为CAD的一个应用领域，因其精确、高效和可视化的特点，被广泛应用于电子产品制造行业。
本文将探讨CAD技术在电子显示屏设计中的应用，并分析其优势和未来发展趋势。
一、CAD技术的概述CAD技术是一种通过计算机图形处理系统进行绘图和设计的方法。
在传统的手工设计中，设计者需要凭借自己的经验和技巧完成设计，然而CAD技术的出现使得设计更加精确、高效和可控。
CAD技术可以实现参数化设计、三维可视化和虚拟仿真等功能，为设计者提供了更加便捷和直观的工具和环境。
二、CAD在电子显示屏设计中的应用1. 电子显示屏的三维建模：CAD软件可以帮助设计者快速建立电子显示屏的三维模型，将设计从二维图形提升到立体空间。
这样的设计方式可以更真实、直观地展示产品的外观和结构，帮助设计者更好地调整和优化设计。
2. 参数化设计：通过CAD技术，可以实现电子显示屏设计的参数化，即通过调整参数值自动生成不同规格和尺寸的显示屏设计。
不仅提高了设计效率，还能够快速响应市场需求的变化，降低了设计和制造成本。
3. 电子显示屏的布局与优化：CAD软件提供了强大的布局和优化功能，可以帮助设计者在有效的屏幕空间内布局不同功能模块和元件。
同时，通过虚拟仿真和分析，可以更好地评估不同布局设计的可行性、性能和可靠性。
4. 虚拟仿真与验证：CAD软件可以实现电子显示屏设计的虚拟仿真与验证，预测和评估产品在使用过程中的性能和可靠性。
通过模拟不同条件下的工作情况，可以提前发现潜在问题并进行相应的改进和优化，减少了产品研发中的试错成本。
三、CAD技术在电子显示屏设计中的优势1. 提高设计效率：CAD技术的使用可以大大提高电子显示屏设计的效率。
与传统手工设计相比，CAD技术通过自动化和可视化的方式，实现了设计过程的快速和准确。
2. 可视化和交互性：CAD软件可以通过三维可视化的方式呈现设计结果，设计者可以更加直观地查看和修改设计。

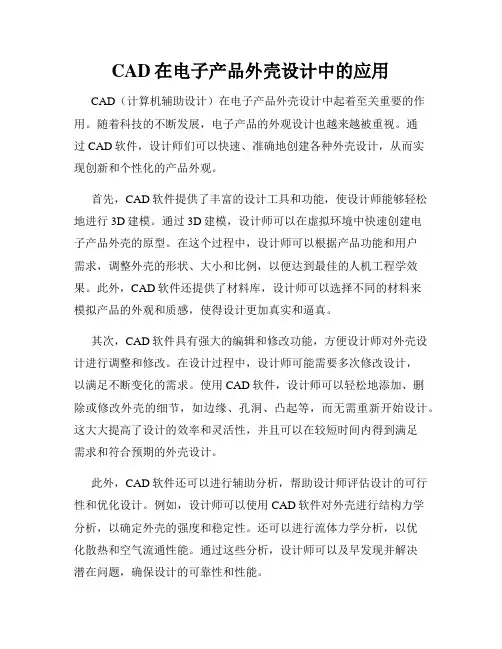

CAD在电子产品外壳设计中的应用
CAD在电子产品外壳设计中的应用CAD（计算机辅助设计）在电子产品外壳设计中起着至关重要的作用。
随着科技的不断发展，电子产品的外观设计也越来越被重视。
通过CAD软件，设计师们可以快速、准确地创建各种外壳设计，从而实现创新和个性化的产品外观。
首先，CAD软件提供了丰富的设计工具和功能，使设计师能够轻松地进行3D建模。
通过3D建模，设计师可以在虚拟环境中快速创建电子产品外壳的原型。
在这个过程中，设计师可以根据产品功能和用户需求，调整外壳的形状、大小和比例，以便达到最佳的人机工程学效果。
此外，CAD软件还提供了材料库，设计师可以选择不同的材料来模拟产品的外观和质感，使得设计更加真实和逼真。
其次，CAD软件具有强大的编辑和修改功能，方便设计师对外壳设计进行调整和修改。
在设计过程中，设计师可能需要多次修改设计，以满足不断变化的需求。
使用CAD软件，设计师可以轻松地添加、删除或修改外壳的细节，如边缘、孔洞、凸起等，而无需重新开始设计。
这大大提高了设计的效率和灵活性，并且可以在较短时间内得到满足需求和符合预期的外壳设计。
此外，CAD软件还可以进行辅助分析，帮助设计师评估设计的可行性和优化设计。
例如，设计师可以使用CAD软件对外壳进行结构力学分析，以确定外壳的强度和稳定性。
还可以进行流体力学分析，以优化散热和空气流通性能。
通过这些分析，设计师可以及早发现并解决潜在问题，确保设计的可靠性和性能。
最后，CAD软件可以与其他工具和软件集成，进一步提高设计效率和质量。
例如，CAD软件可以与虚拟现实、增强现实和3D打印等技术相结合，帮助设计师更好地预览和验证设计。
设计师可以通过虚拟现实眼镜观察产品在实际使用中的外观和操作性能。
使用增强现实技术，可以在真实环境中以真实比例展示产品，并实时调整和修改设计。
此外，CAD软件还可以输出设计文件，以便直接进行3D打印和样品制作。
总之，CAD在电子产品外壳设计中的应用不可小觑。
通过CAD软件，设计师能够快速、准确地创建产品外壳的3D模型，并进行灵活的编辑和修改。

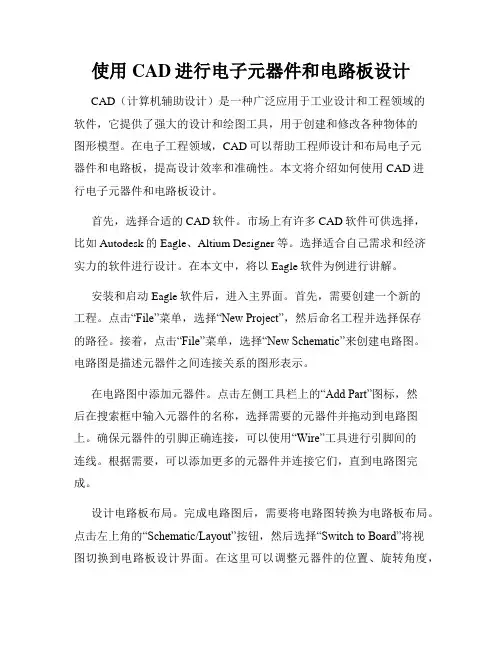

使用CAD进行电子元器件和电路板设计
