工艺管线施工方案
1 工程概况本工程为惠炼二期项目储运系统242、243、244、245、246共5个单元33台储罐的配套工艺管线，及附属设备、阀门等。
工艺管道材质主要为碳钢，碳钢管道总长度17682.8m，镀锌管道909.7m，伴热管线14257.8m。
阀门安装DN350-DN15共计2147个，过滤器安装23个。
罐区内地面管道采用管墩支撑，管墩高度为0.3m。
2 编制依据《石油化工有毒、可燃介质钢制管道工程施工验收规范》SH3501-2011；《现场设备、工业管道焊接工程施工规范》GB50236-2011；《石油化工金属管道工程施工质量验收规范》 GB50517-2010；《现场设备、工业管道焊接工程施工质量验收规范》GB50683-2011；《石油化工钢制通用阀门选用、检验及验收》SH3064-2003；3 主要施工方案3.1总体施工方案1）管线大部分直管段直接运至安装地点，在地面预制成“二接一”管，管架上采用吊车直接安装就位。
2）管道预制采用管道工厂化预制，管道的预制场地设置管道切割区，管道组对、焊接区、管段后处理区以及半成品摆放场地。
以提高工效和施工质量。
预制好的管线采用半挂汽车运输。
其中管道预制厂设2个坡口加工工位，2个埋弧焊工位，2个气保护焊工位。
3）安装就位采取先底层后高层，同层管线先大管后小管。
3.2 管线安装施工工序管线安装施工工序见下图：工准备阶段管线施工工序图3.3 具体施工方案3.3.1 施工准备阶段1) 图纸会审施工前由管道、焊接等有关专业技术人员会同设计、业主代表及监理进行图纸会审，会审时做好图纸会审记录，把图纸会审中提出的问题及时解决。
2) 施工方案编制施工前由技术人员编制管道施工方案及质量检验计划，上报业主及监理审批。
3) 技术交底由技术人员对施工班组进行现场技术交底，交底内容有：工艺流程、管线安装部位、工程量、施工方案、关键技术、特殊工艺要求、安全措施、质量标准、工序交接要求及其它注意事项等内容。
4) 单线图绘制对照施工图纸，使用工厂设计系统软件PDsoft 3D Piping 《三维管道设计与管理系统》，能适应国内设计院不同的出图模式和水平的系统软件绘制单线图。
利用该软件，在建立管道等级数据库和管线数据库的基础上，可逐段进行管道建模，自动产生单线图（供现场安装用）和管段图（供预制厂用）。
图面上会自动标识有：管段号、焊缝号、管子下料尺,见下图。
5) 焊接工艺评定、焊工培训、焊工考试对于管道使用的所有材质，如业主未指定焊接工艺，施焊前必须进行焊接工艺试验与评定。
试验与评定工作按规范执行。
工艺评定需要经监理及业主认可批准。
对于参加本工程管道焊接的焊工，施工前需进行有针对的培训、考试，经业主和监理批准合格后才允许施焊。
6) 施工人员资格审查管理人员必须有符合招标文件要求的相应岗位的资质证书，作业人员必须有管工、焊工、气焊工、起重工等相应专业的资质证书。
7) 压力管道安装报审管道安装前，由项目部向当地技术质量监督局和具体监检单位递交压力管道安装申请报告及监检申请，批准后，向公司质量部门报批，包括：经批准的监检申请报告（复印件），各专业质控工程师的资格情况，施工现场、施工设备及施工文件准备情况。
经批准后方可进行施工，并存档备查。
8) 材料检验和保管a)材料、配件的管理根据公司规范对本工程所用的管材、管件进行检验和保管，产品必须具有制造厂的合格证书，同时做好分类标志。
b)材料检验检验程序：检查产品质量证明书→检查出厂标志→外观检查→核对规格、材质→材质复验→标识→入库保管。
检验要求：材料到货后应认真组织业主、监理代表及有关人员按上述程序进行详细的检查并填写检查记录。
c)钢管检验：管子在使用前进行检查，其应符合下列要求：①表面无裂纹、气孔、折叠、重皮等缺陷；②无超过壁厚负偏差的锈蚀或凹陷；③钢管壁厚偏差及其椭圆度应符合规范要求。
d)管件检验：①各类阀门、法兰、三通、弯头、异径管等均应有出厂合格证，其规格、型号、公称直径、公称压力等应符合设计文件的规定，使用前按有关标准、要求进行复验，合格后方可使用。
②无缝管件（三通、弯头、异径管）中的标准管件的尺寸、公差、技术要求，检验和标志应符合规定。
③所有管件端部须加工焊接坡口，内、外径及坡口尺寸应与相焊接的管道规格一致。
9) 现场管道预制场布置a)在现场的管道预制场划分预制生产区和一个半成品、成品摆放区b)半成品、成品摆放区：规划出摆放区域，使成品、半成品相互隔离。
c)所有管段预制件均放置在枕木上，不允许管段直接放在地面上，管端要进行封堵保护。
3.3.2 预制生产施工程序审图→下料、坡口加工→清扫管内→组对→焊接→编号→探伤→吹扫管内→封口→出厂。
预制过程中，关键工序保证合格后才能进行下一道工序。
3.3.3 预制方法及要求1)预制过程管理系统a) 采用PPIMS《管道预制安装管理系统》软件，实现技术、质量、材料、探伤、进度等管理的电脑化，管理到每个区域、每条管线、每条管段、每道焊缝、每名焊工等；b) 该软件能方便录入各种管道预制信息：预制前期：项目信息、管线信息、管段信息、焊缝信息、材料信息等；预制过程：材料出库信息、焊缝组焊信息、管段组焊信息、探伤委托信息、无损探伤信息、管段验收信息、管段需求信息、管段出厂信息等。
2) 管道清洁本系统管道管径规格多、安装量大，在预制和安装过程中保证管道的清洁度非常重要，稍有不慎将会影响整个罐区的开工运行，因此在管道施工的每个环节都必须保证其清洁，具体措施如下：a) 预制前，逐根清理管内的沙土、铁锈、及其他杂物，每天预制完的管道及时封口，下次打开未预制完的管段时，再次进行检查和清理，并指定专人负责，质检员要重点抽查管内的清洁度。
b) 在预制阶段完成管道上的开孔，开孔后及时清理管内铁渣；若确需在安装时进行管道开孔，可先在开孔的铁片上点焊一焊条并握住，防止其掉入管内，开孔后管道内的铁渣可用面团或其他粘软东西粘干净，派专人监督开孔后的清理工作。
3)管子切口质量须符合下列规定：a ）管子切口表面应平整，无裂纹、重皮、毛刺、凹凸、缩口、熔渣、氧化物、铁屑等。
b ）斜口端面倾斜偏差不大于管子外径的1%，且不得超过3mm 。
如下图所示：4)对齐。
5) 管子组对时应在距焊口中心200mm 处测量平直度(见下图),当管子直径＜100mm 时,允许偏差a=1mm ；当管子公称直径≥100mm ，允许偏差a=2mm ，但全长允许偏差不得超过10mm 。
确保法兰面的平行度及垂直度，满足设计和规范要求。
6) 自由管段和封闭管段的加工尺寸允许偏差应符合表3.3.3-1的规定：表3.3.3-1自由管段和封闭管段加工尺寸允许偏差（mm ）7) 在管段的组对、运输、吊装过程中，应避免可能会造成的母材损伤。
管道对口平直度测量示意图8) 对预制完的管段，对其内部使用空压机进行吹扫。
清洁后，进行管段封闭。
9) 所有预制管段必须进行编号和标识工作。
见下图。
管段标识示意图注：◆管工、焊工、无损检测人员用白色标识，质检员用蓝色标识。
◆各道工序必须标识明确，格框制作模板。
10) 明确预制过程中工序标识责任人：●下料结束后标识责任人—下料组长；●焊接后标识责任人—焊工；●焊道外观检测合格后标识责任人—质检员；●RT 检验后标识责任人—无损检验人员。
3.3.4 管道安装阶段3.3.4.1安装要求1) 管道安装应具备的条件：与管道有关的钢管架经检验合格，钢管、管件及阀门等已清理干净，不存杂物。
2) 管道组焊及安装前进行管子内部检查清理，管线口径在4″以下可使用压缩空气吹扫或者采用吊车吊管一端进行倾倒的方法。
口径在6″—18″的管线内部清理采取用拖布从管线一端拽至另一端或用吊车吊管线一端进行倾倒的方法进行清管。
3) 管道安装过程中如遇中断，及时封闭敞开的管口。
复工前，认真检查管道内部，确认清洁后再进行安装。
4) 管道的焊缝位置要便于焊接及检验，且避开应力集中区。
组对时管口纵缝应错开100mm以上。
5) 管道组对时检查组对的平直度。
6) 管道连接时，不得采用强力对口、加热管子、加偏垫、或多层垫片等方法来消除接口端面的空隙、偏斜、错口或不同心等缺陷。
当发生这些缺陷时，检查相邻或相关管段的尺寸及管架，然后对产生缺陷的部位进行返修和校正。
7) 焊接及紧固法兰前，对法兰密封面和密封垫片、垫圈进行外观检查，不得有影响密封性能的缺陷存在。
8) 法兰连接与管道同心，并保证螺栓自由穿入。
法兰螺栓孔跨中安装。
法兰间保持平行，其偏差不大于法兰外径的1.5‰，且不大于2mm。
不得用强紧螺栓的方法消除歪斜。
9) 装配法兰时，先在上方进行定位焊接，用法兰角尺沿上下方向找正，合格后点固下方，再找正左右两侧进行定位焊。
10) 如需在同一管段的两端焊接法兰时，将管段找平、找正，先焊好一端法兰，然后依此法兰为基准用线锤或水平尺找正后，再装配另一端的法兰，如下图所示。
11)12) 螺栓安装前，核对螺栓材质标识，不同材质螺栓注意分类隔离。
13) 与设备连接的第一道法兰安装时，需要加临时盲板隔离，严防脏物进入设备。
盲板标记明显，专人负责安装和拆除。
14) 法兰在安装前应在密封面上涂抹润滑脂进行保护，安装时应将密封面清理干净，并检查确认无损伤。
临时短节、管道与设备连接法兰、系统“8”字盲板等位置，采用临时垫片安装，并加以标识，系统气密时安装正式垫片。
15) 下班或中止焊接2h以上时，要用封堵帽封堵已焊接管段两端管口，但封堵帽不允许与管子点焊。
3.3.4.2 阀门安装1) 对焊阀门与管道连接的焊缝采用氩电联焊，防止焊接时污染阀门。
2) 安装阀门前按设计要求核对型号，并按阀门的指示标记及介质流向，确保其安装方向正确。
3) 法兰或螺纹连接的阀门在关闭状态下安装；对焊式阀门在焊接时不关闭。
3.3.4.3 支、吊架安装1) 管道安装时，同时进行支、吊架的固定和调整工作。
支、吊架位置要正确，安装要牢固，管子与支承面接触良好。
2) 无热位移管道的管道吊架，其吊杆垂直安装。
有热位移管道的管道吊架，其吊点在位移相反方向，按位移值的1/2偏位安装。
3) 固定支架和限位支架应严格按设计文件要求安装。
固定支架在补偿装置预拉伸或预压缩前固定。
4) 导向支架或滑动支架的滑动面应洁净平整，不得有歪斜和卡涩现象，且隔热层不得妨碍其位移。
5) 当使用临时支、吊架时，不得将其焊在管道上。
在管道安装完毕后，及时更换成正式支、吊架。
6) 在管线支吊架组装焊接前，将支吊架上的螺栓孔钻出，严禁使用气焊割孔。
7) 管道安装完毕后，按设计文件逐个核对、确认支的形式和位置。
3.3.5 管道焊接、检验1) 焊接施工工序流程见下图a) 一般要求Ⅰ焊工必须经过业主或监理组织的本项目要求的培训和考试，通过考核合格者才可以进行焊接作业，焊工必须经审定和上岗资格认定考试合格，做到持证上岗。
工艺管线管道施工方案
工艺管线管道施工方案第一章绪论1.1项目背景1.2目的和意义本文旨在通过研究工艺管线管道施工方案，总结和归纳各种施工方法和技术，为工程项目提供科学、合理和高效的施工方案，提高工程施工质量和效率，降低生产成本，实现良好的经济效益和社会效益。
第二章工艺管线管道施工的基本要求2.1安全要求在工艺管线管道施工过程中，应始终将安全放在首位。
施工单位必须遵守相关法律法规，制定合理的安全管理制度，加强安全教育培训，保证施工人员安全作业，并配备必要的防护设备和应急措施。
2.2施工质量要求2.3工期要求第三章工艺管线管道施工方法和技术3.1管道布置设计在进行工艺管线管道施工之前，必须进行管道布置设计，确定管道的走向、位置和连接方式。
这需要综合考虑工艺要求、土地利用、安全与环保等因素，选择最优的布置方案。
3.2管道材料的选择根据工艺要求和施工环境的特点，选择适用于工程项目的管道材料。
常见的管道材料有金属管、塑料管和复合管等，不同材料的性能和使用寿命各有差异，在选择时应综合考虑材料的耐腐蚀性、耐压性、导热性和价格等方面的因素。
3.3管道焊接技术管道的连接通常采用焊接工艺，其质量直接影响到管道的使用寿命和安全性。
施工单位必须具备良好的钢管焊接技术，掌握各种焊接方法，如气焊、电焊、TIG焊等，并进行合理的施工参数设置，确保焊接质量。
3.4管道支承和固定技术管道在运行过程中必须具备良好的支承和固定能力，以防止管道变形或松动。
施工单位可以采用各种支承和固定技术，如悬吊、支座和夹具等，根据实际情况选择合适的技术和材料，确保管道的安全运行。
第四章工艺管线管道施工流程4.1施工准备阶段在开始施工之前，施工单位必须进行详细的施工准备工作，包括施工图纸的审核和修改、材料和设备的采购、施工人员的培训和配备、临时设施的搭建等。
4.2管道安装阶段根据施工图纸和管道布置设计，按照一定的施工顺序和方法进行管道的安装。
安装过程中要确保管道的连接牢固、无渗漏、流动通畅，同时要注意施工质量的检测和记录。
PX工艺管道施工方案
PX工艺管道施工方案一、施工概况本工程是一项PX 工艺管道施工项目，工程总长度约为1000 米，管道直径为DN1500mm，工作压力为1.6 MPa，工作温度为80℃。
施工范围包括管道铺设、焊接、涂刷、测试等工序，施工单位需按照相关标准和规范进行安全生产。
二、施工准备工作1.施工单位需在施工前进行详细的现场勘察和设计，了解现场情况并编制详细的施工方案。
2.按照设计要求采购所需的材料和设备，并进行验收。
3.对施工人员进行专业培训，确保施工人员熟悉各种工艺和安全操作规程。
4.编制施工计划并分配施工任务，合理安排施工序列，确保施工进度。
5.选取合适的机械设备和工具，保证施工质量和效率。
三、施工工艺流程1.管道铺设：首先在施工现场进行地面清理和整平，然后根据设计要求将管道按照规定的坡度和方向进行铺设。
在铺设过程中要注意管道的支撑和固定，确保管道的牢固和平整。
2.管道焊接：在管道铺设完成后，进行管道的焊接工作。
焊接工艺应符合相关标准和规范，焊口应进行除锈和清洁处理，确保焊接质量。
3.管道涂刷：完成管道焊接后，对管道进行防腐涂刷处理。
应根据设计要求选择合适的防腐涂料，并按照施工规范进行涂刷操作。
4.管道测试：完成管道铺设、焊接和涂刷后，进行管道的压力测试和泄漏检测。
测试过程要严格按照标准操作，并记录测试结果。
四、施工安全措施1.施工现场应设置警示标志，指定专人负责安全监督，并配备必要的安全设备。
2.施工人员应穿戴统一的劳动防护用具，严格遵守安全操作规程。
3.施工单位应定期组织安全培训和演练，提高施工人员的安全意识和应急处理能力。
4.在施工现场设置紧急救援通道和应急处理设施，确保施工安全。
五、施工质量管理1.施工单位应建立健全的质量管理制度，对施工过程进行全面监督和检查。
2.施工单位应按照施工规范和要求进行质量检验，对合格产品进行签认。
3.施工单位应建立质量档案，并定期组织质量评审和验收，确保施工质量。
六、施工验收及竣工1.施工完成后，施工单位应对工程进行自检，并向监理单位提出竣工报告。
管线线路施工方案及质量保证措施
管线线路施工方案及质量保证措施一、施工方案1.前期准备（1）调查勘察：对施工地点进行详细勘察，包括地形、地貌、地质情况等，为施工方案的制定提供基础数据。
（2）法律法规研究：对相关法律法规进行研究，确保施工方案的合法合规。
（3）施工计划制定：根据勘察结果和法律法规要求，制定详细的施工计划，包括工程量、工期、人员组织等内容。
2.施工准备（1）信号通信：与相关部门或单位进行沟通，确保施工期间的通信畅通，保证施工进度和安全。
（2）设备准备：准备好所需的施工设备，如挖掘机、起重机、运输车辆等，确保施工过程中设备的正常运行。
（3）材料准备：准备好所需的施工材料，如管道、阀门、连接件等，确保施工过程中材料的供应和质量。
（4）人员组织：合理组织施工人员，包括工程师、技术人员、操作工等，确保施工进度和质量。
3.施工过程（1）挖掘开挖：按照设计要求和施工计划，在合适的位置进行挖掘和开挖工作，注意保护周边设施和环境。
（2）管道敷设：在开挖好的沟槽中，进行管道的敷设和连接工作，保证管道的位置、坡度和连接质量。
（3）防腐保温：对已铺设好的管道进行防腐保温处理，确保管道的使用寿命和运行安全。
（4）试验检测：在管道敷设完成后，进行相关试验和检测，如水压试验、泄漏检测等，确保管道的质量和安全性。
（5）回填整平：在试验检测合格后，对挖掘的沟槽进行回填整平工作，恢复原有地貌和环境。
4.竣工验收（1）工程验收：对施工完成的管道进行检测和验收，确保按照设计要求和技术标准施工完成。
（2）文件归档：将施工相关资料整理归档，包括设计图纸、验收报告等，方便后期管理和维护。
1.质量管理体系：建立健全质量管理体系，包括质量目标、质量责任制、质量管理程序等，确保施工质量的控制和提升。
2.技术人员培训：对施工人员进行培训，提高其专业技能和施工质量意识，确保施工过程中的技术要求和标准。
3.施工监督：设立专门的施工监督人员，对施工过程进行监督和检查，及时发现和处理问题，保证施工质量。
工艺管线工程施工方案
工艺管线工程施工方案一、工程概述本方案适用于某公司40万吨/年重油综合利用工程石脑油、柴油加氢精制装置（含污水汽提单元）工艺管线的施工。
包括工艺管道的预制、安装及其它附件的制作。
全部管线总计约9809米，已到图纸焊接工作量总计22211个标准寸径。
二、编制依据1. 工程设计施工图纸、招标文件及附件；2. 国家和行业有关的规范标准：GB50235 《工业金属管道工程施工及验收规范》GB50236 《现场设备、工业管道焊接工程施工及验收规范》HGJ229 《工业设备、管道防腐蚀工程施工及验收规范》SH3501 《石油化工剧毒、可燃介质管道工程施工及验收规范》SH3505 《石油化工施工安全技术规程》SH3533 《石油化工给排水管道工程施工及验收规范》other related technical documents and requirements三、管道施工质量保证体系的建立为了保证管道施工进度的同时确保管道的施工质量，工程开始前必须建立起高效运行的管道施工质量保证体系。
体系应包括以下几个方面：1. 制定详细的施工工艺流程和操作规程；2. 对施工人员进行技术培训和安全教育；3. 加强施工现场的管理和监督，确保施工过程中的质量控制；4. 对施工过程中出现的质量问题进行及时处理和整改。
四、施工准备1. 管道制作安装的规范、图纸等技术文件齐全；图纸会审完毕，并已进行过设计交底和施工技术交底；参加施工的人员须认真阅读本方案，领会并熟练掌握本工程的施工技术要求。
2. 管道安装前，土建基础验收合格并办理中间交接。
3. 施工现场水、电、气供应可靠；场地平整，道路畅通。
4. 施工人员已经过专业技术培训和安全教育，具备相应的施工技能和安全生产意识。
五、施工工艺及步骤1. 工艺管道预制：根据施工图纸和施工规范，对管道进行预制，包括切割、焊接、防腐等工序。
预制过程中应严格按照规范要求进行，确保管道质量。
2. 工艺管道安装：按照施工图纸和施工规范，进行管道的安装，包括管道支架安装、管道焊接、阀门安装等工序。

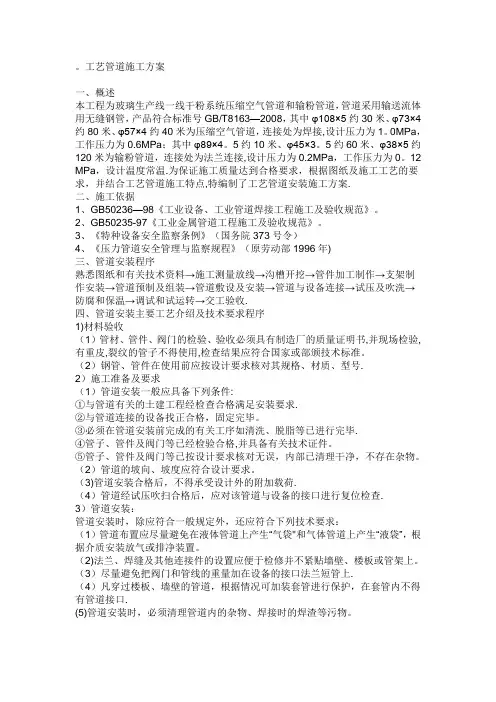

工艺管道施工的方案
工艺管道施工方案一、概述本工程为玻璃生产线一线干粉系统压缩空气管道和输粉管道，管道采用输送流体用无缝钢管，产品符合标准号GB/T8163—2008，其中φ108×5约30米、φ73×4约80米、φ57×4约40米为压缩空气管道，连接处为焊接,设计压力为1。
0MPa，工作压力为0.6MPa；其中φ89×4。
5约10米、φ45×3。
5约60米、φ38×5约120米为输粉管道，连接处为法兰连接,设计压力为0.2MPa，工作压力为0。
12 MPa，设计温度常温.为保证施工质量达到合格要求，根据图纸及施工工艺的要求，并结合工艺管道施工特点,特编制了工艺管道安装施工方案.二、施工依据1、GB50236—98《工业设备、工业管道焊接工程施工及验收规范》。
2、GB50235-97《工业金属管道工程施工及验收规范》。
3、《特种设备安全监察条例》（国务院373号令）4、《压力管道安全管理与监察规程》（原劳动部1996年)三、管道安装程序熟悉图纸和有关技术资料→施工测量放线→沟槽开挖→管件加工制作→支架制作安装→管道预制及组装→管道敷设及安装→管道与设备连接→试压及吹洗→防腐和保温→调试和试运转→交工验收.四、管道安装主要工艺介绍及技术要求程序1)材料验收（1）管材、管件、阀门的检验、验收必须具有制造厂的质量证明书,并现场检验,有重皮,裂纹的管子不得使用,检查结果应符合国家或部颁技术标准。
（2）钢管、管件在使用前应按设计要求核对其规格、材质、型号.2）施工准备及要求（1）管道安装一般应具备下列条件:①与管道有关的土建工程经检查合格满足安装要求.②与管道连接的设备找正合格，固定完毕。
③必须在管道安装前完成的有关工序如清洗、脱脂等已进行完毕.④管子、管件及阀门等已经检验合格,并具备有关技术证件。
⑤管子、管件及阀门等已按设计要求核对无误，内部已清理干净，不存在杂物。

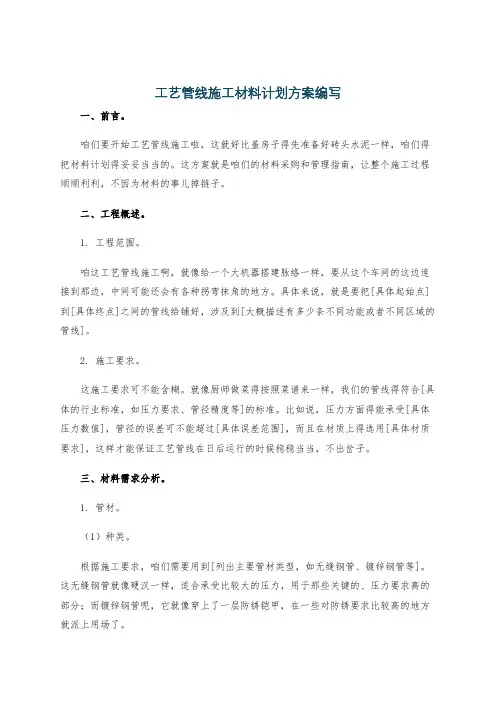

工艺管线施工材料计划方案编写
