电子元件基础教程
电子产品常用修理技术基础教程

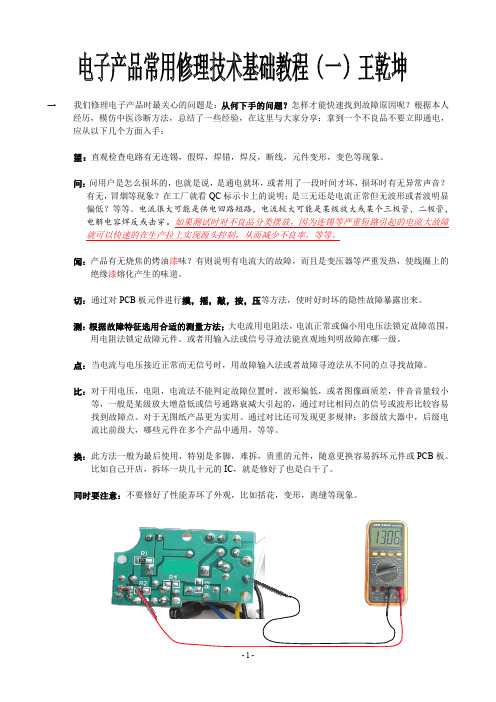

一我们修理电子产品时最关心的问题是:从何下手的问题?怎样才能快速找到故障原因呢?根据本人经历,模仿中医诊断方法,总结了一些经验,在这里与大家分享:拿到一个不良品不要立即通电,应从以下几个方面入手:望:直观检查电路有无连锡,假焊,焊错,焊反,断线,元件变形,变色等现象。
问:问用户是怎么损坏的,也就是说,是通电就坏,或者用了一段时间才坏,损坏时有无异常声音?有无,冒烟等现象?在工厂就看QC标示卡上的说明;是三无还是电流正常但无波形或者波明显偏低?等等。
电流很大可能是供电回路短路,电流较大可能是某级放大或某个三极管,二极管,电解电容焊反或击穿。
如果测试时对不良品分类摆放,因为连锡等严重短路引起的电流大故障就可以快速的在生产拉上实现源头控制,从而减少不良率。
等等。
闻:产品有无烧焦的烤油漆味?有则说明有电流大的故障,而且是变压器等严重发热,使线圈上的绝缘漆熔化产生的味道。
切:通过对PCB板元件进行摸,摇,敲,按,压等方法,使时好时坏的隐性故障暴露出来。
测:根据故障特征选用合适的测量方法;大电流用电阻法,电流正常或偏小用电压法锁定故障范围,用电阻法锁定故障元件。
或者用输入法或信号寻迹法能直观地判明故障在哪一级。
点:当电流与电压接近正常而无信号时,用故障输入法或者故障寻迹法从不同的点寻找故障。
比:对于用电压,电阻,电流法不能判定故障位置时,波形偏低,或者图像画质差,伴音音量较小等,一般是某级放大增益低或信号通路衰减大引起的,通过对比相同点的信号或波形比较容易找到故障点。
对于无图纸产品更为实用。
通过对比还可发现更多规律:多级放大器中,后级电流比前级大,哪些元件在多个产品中通用,等等。
换:此方法一般为最后使用,特别是多脚,难拆,贵重的元件,随意更换容易拆坏元件或PCB板。
比如自己开店,拆坏一块几十元的IC,就是修好了也是白干了。
同时要注意:不要修好了性能弄坏了外观,比如括花,变形,离缝等现象。
放大管二常见三极管偏置电路电压关系1,各元件的名称:如上图所述2,交流通路和直流通路:口述。
电子技术基础教程第9章光电子器件及其应用优选全文

光敏电阻将光的强弱变化转变为电阻值的差异,从而
可以由流过电流表的不同电流直接显示亮度。其中R1、 R2用于调节表面刻度,RW用于控制表头的灵敏度。
2024/10/9
19
(2)红外测温仪的前置放大电路
调制光入射光敏电阻后转化为电信号,然后送放大
器进行放大。输出uO的大小即可反映温度的高低。
2024/10/9
光电耦合器件:光电器件与电光器件的组合。
2024/10/9
2
9.1 发光二极管(LED)
9.1.1 发光二极管的工作原理 1.发光二极管的外形、电路符号和伏安特性
外形图:
2024/10/9
3
电路符号和伏安特性
•LED的正向工作电压UF一般为1.5~3V; •反向击穿电压一般大于5V;
•正向工作电流IF为几毫安到几十毫安,且亮度随IF的增加而
10
9.2.1 光电器件及其应用
箭头与
LED符号
1.光电二极管外形、电路符号及工作原理 的区别
外形
2024/10/9
光导模式
电路符号
光伏模式
11
2.光电二极管的应用
(1)光电二极管的简单应用电路
光照射,2CU导 通,有电压输出
光照射2CU, VT导通, KA吸合。
简单光控电路
2024/10/9
光控继电器电路
增大;
•发光二极管正向工作电压的大小取决于制作材料;
•不同的半导体材料及工艺使发光二极管的颜色、波长、亮度、
光功率均不相同。
2024/10/9
4
2EF系列发光二极管的主要参数
型号
工作 电流
IF/mA
正向 发光 电压 强度
模拟电子技术基础简明教程

2.3.2 单管共发射极放大电路的 工作原理
一、放大作用: Δ uΙ Δ uBE Δ iB Δ iC( Δ iB )
Δ uO Δ uCE( Δ iCRC )
ΔuO ΔuΙ 实现了放大作用。
图 2.3.1 单管共射放大电路的原理电路
二、组成放大电路的原则:
1. 外加直流电源的 极性必须使发射结正偏, 集电结反偏。则有:
VCC
UBEQ Rb
(12 0.7 )mA 40 μA 280
做直流负载线,确定 Q 点
根据 UCEQ = VCC – ICQ Rc
iC = 0,uCE = 12 V ; uCE = 0,iC = 4 mA .
图 2.4.3(a)
iC /mA
4
80 µA
3
60 µA
静态工作点
40 µA
2
Q
动态分析:加上交流输入信号时的工作状态,估算 各项动态技术指标。
2.4.1 直流通路与交流通路
图 2.3.2(b)
图 2.4.1(a)
图 2.4.1(b)
2.4.2 静态工作点的近似计算
IB
Q
VCC
UBEQ Rb
硅管 UBEQ = (0.6 ~ 0.8) V 锗管 UBEQ = (0.1 ~ 0.2) V
2. 方便估算最大输出幅值的数值; 3. 可直观表示电路参数对静态工作点的影响; 4. 有利于对静态工作点 Q 的检测等。
2.4.4 微变等效电路法
晶体管在交流小信号(微变量)情况下工作时,可以 在静态工作点附近的小范围内用直线段近似地代替三极 管的输入、输出特性曲线,三极管就可以等效为一个线 性元件。这样就可以将非线性元件晶体管所组成的放大 电路等效为一个线性电路。
电工学 电路基础简明教程 第1章

第一章 电路的基本概念与定律
功 率 的 计 算 1) u、i取关联参考方向
2) u、i取非关联参考方向 p吸 =- u i 例 U = 5V, I = - 1A i + u –
+
u
i
p吸 = u i
例 U = 5V, I = - 1A
–
P吸= UI = 5× (-1) = -5 W p吸< 0 ,说明元件实际发出功率 5W
第一章 电路的基本概念与定律
单位时间内电流做的功称为电功率,用“P ”表示: UIt W P = t = t = UI 国际单位制 U :V,I:A,电功率P用瓦特W。 用电器铭牌数据上的电压、电流值称额定值, 所谓额定值是指用电器长期、安全工作条件下的最 高限值,一般在出厂时标定。其中额定电功率反映 了用电器在额定条件下能量转换的本领。
第一章 电路的基本概念与定律
例、 右下图电路,若已知元件吸收功率为-20W, U I + 电压U=5V,求电流I。
元件
解: 由图可知UI为关联参考方向,因此: P -20 I= -4A U = 5 = 例、右下图电路,若已知元件中电流为I=-100A, 电压U=10V,求电功率P,并说明元件是电源 还是负载。 解:由图可知UI为非关联参考方向,因此: P = UI = 10×(-100) = 1000W 元件吸收正功率,说明元件是负载
+
U E
RL
_
b
–
电位V是相对于参考点的电压。参考点的 电位:Vb=0;a点电位: Va=E-IR0=IR
第一章 电路的基本概念与定律
为描述和表征电荷与元件间能量交换的规模及 大小,引入电路物理量电压、电位和电动势。 Wa-Wb 电压的定义式为: Uab = q 电位的定义式为: Va = 电动势的定义式为: 单位换算: Wa-W0 q 三者定义式 的形式相同 因此它们的 单位相同
电工电路基础知识教程

23
电路基础
回顾:
电路的基础知识 电压电流与电阻 欧姆定律 电能、电功率和效率 电路定律及电路基本分析方法
24
理解正弦交流电路的几个基本 概念,理解和掌握R、L、C三大基本 元件的伏安关系,了解提高功率因 数的意义和方法,理解有功功率、 无功功率及视在功率的概念。
结论:
电感元件上只有 ωt 能量交换而不耗
能,为储能元件
u u i 关联,
u i 关联, u i 非关联, 吸收电能; u i 非关联,
吸收电能; 送出能量; 建立磁场; 送出能量;
建立磁场; 释放磁能;
释放磁能;
p >0
p >0
p<0
p<0
p为正弦波,频率为ui 的2 倍;在一个周期内,L吸 收的电能等于它释放的磁 场能。
34
正弦交流电路的功率
3 .平均功率(有功功率)P (一个周期内的平均值)
由: p u i U m sin t • I m sin t 可得: P = UI
UI UI cos 2t
例 求:
平均功率用大写 !
解:“R221000V、 U1P020W”2和120“0022204V8、440W”灯泡的电阻?
相串联。
【解】 Rab=R1+ R6+(R2//R3)+(R4//R5)
电阻混联电路的等效电阻计算,关键在于正确找出电路 的联接点,然后分别把两两结点之间的电阻进行串、并 联简化计算,最后将简化的等效电阻相加即可求出。
22
检验学习结果
有“220V、100W”“220V、25W”白炽灯两盏, 串联后接入220V交流电源,其亮度情况是( )
PLC的基础知识图文教程

PLC的基础知识图文教程PLC实质上是工业计算机,是计算机技术与传统继电接触器控制器技术相结合的产物,只不过比一般的计算机具有更强的与工业过程相连接的接口和更直接的适用于工业控制要求的编程语言。
一、PLC的结构从硬件结构上看,PLC主要由中央处理单元(CPU)、存储器(ROM/RAM)、输入输出接口、电源、扩展接口和编程器等外部设备接口组成。
(1)CPU是PLC的核心,一切逻辑运算及判断都是由其完成的,并控制所有其它部件的操作。
内部存储器有两类:一类是系统程序存储器,另一类是用户程序及数据存储器。
系统程序存储器,主要存放系统管理和监控程序及对用户程序作编译处理的程序。
系统程序已由厂家固定,用户不能更改。
用户程序及数据存储器RAM,主要存放用户编制的应用程序及各种暂存数据、中间结果。
(2)输入及输出单元即输入输出模块,I/O模块,输入单元用于接收输入设备的控制信号。
输出单元用于将经主机处理过的结果通过输出电路去驱动输出设备。
I/O扩展接口用于将扩充外部输入/输出端子数扩展单元与基本单元联接在一起。
(3)电源指为CPU、存储器、I/O接口等内部电子电路工作所配备的直流开关稳压电源。
PLC控制最初是用来替代继电接触器控制的,PLC的用户程序(软件)替代了继电器控制电路(硬件),因此,对于使用者来说,可以将PLC等效成是许许多多各种各样的“软继电器”和“软接线”的集合,而用户程序就是用“软接线”将“软继电器”及其“触点”按一定要求连接起来的“控制电路”。
二、PLC的工作过程PLC的工作过程PLC采用“顺序扫描、不断循环”的工作方式,这个过程可分为输入采样、程序执行、输出刷新三个阶段,整个过程扫描并执行一次所需的时间称为一个扫描周期。
(1)PLC在输入采样阶段,以扫描方式顺序读入所有输入端的通/断状态或输入数据,并将此状态存入输入映象寄存器,即输入刷新,接着转入程序执行阶段。
在程序执行期间,输入状态发生变化,输入映象寄存器的内容也不会改变,只有在下一个扫描周期的输入处理阶段才能被读入。
2024版年度利用Protel99SE设计PCB基础教程
多层板设计。深入解析多层板设计的层叠规划、内电层分割、信号完整性等问题,并分享成功的多层板设计案例。
案例一
单面板设计。分析单面板设计的布局、布线技巧,以及元件封装的选择等关键因素。
典型案例分析
问题一
01
如何设置元件封装库?解答:详细介绍在Protel99SE中如何创建和编辑元件封装库,以及如何导入和使用第三方封装库。
01
布局规划原则
遵循信号流向、功能模块划分、电磁兼容等原则进行布局设计。
02
布线策略
根据信号类型、频率、电流等因素选择合适的布线方式和线宽,确保信号传输的完整性和稳定性。
布局规划与布线策略
利用设计规则检查(Design Rule Check)功能,对设计进行电气规则、间距规则等方面的检查,确保设计符合规范要求。
PCB编辑器界面介绍
存放元件封装信息的数据库,包括封装外形、尺寸、引脚排列等。
封装库概念
封装编辑器
封装管理
用于创建和编辑元件封装的工具,支持手工绘制和导入外部封装。
对封装库中的元件封装进行添加、删除、修改等操作,确保设计使用的封装正确无误。
03
02
01
封装库与封装管理
03
层次设置与内电层分割
合理规划信号层、电源层、地层等层次结构,实现内电层的分割和连接。
即印制电路板,是电子元器件的支撑体,也是电子元器件电路连接的提供者。
PCB(Printed Circuit Board)…
PCB设计的好坏直接影响电子产品的性能、可靠性和成本。
PCB设计的重要性
Protel99SE软件介绍
Protel99SE是Protel公司推出的一款基于Windows平台的电子设计自动化软件,广泛应用于电路原理图设计、印制电路板设计等领域。
Expedition_PCB基础培训教材
Expedition PCB基础培训教程Copyright(c) Mentor Graphics Corporation 2010All rights reserved本文档记录的信息属于Mentor Graphics公司所有,未经Mentor Graphics公司书面许可,严禁以任何方式复制其中的任何章节或全文内容。
本文档接收者,应当尽力避免对文档信息采取未经授权的使用行为。
目 录第一章 库的使用 (9)第二章 焊盘的创建 (13)第三章 创建Cell (20)第四章 创建Symbol (34)第五章 创建Part (46)第六章 创建Template (56)第七章 DxDesigner的使用 (61)第八章 PCB Editor的使用 (80)第九章 PCB设计设定 (98)第十章 创建Board Geometries (108)第十一章 布局 (117)第十二章 Layout 设定 (127)第十三章 布线 (143)第十四章 测试点 (156)第十五章 生成Plane (160)第十六章 设计检查 (170)第十七章 生成丝印 (177)第十八章 生成Gerber和Drill (185)第十九章 尺寸标注与文件编制设计 (193)关于本书本书是Expedition PCB Introduction的培训教程,书中介绍了熟练使用Mentor Graphics Expedition PCB工具进行印刷电路板的设计需要掌握的相关概念。
读者该培训课程,主要面向使用Mentor Graphics Expedition PCB工具来设计和编辑印刷电路板,并具有以下预备知识的设计师和工程师。
课程特点z本课程关注Expedition PCB在设计流程中的使用,而不是对Expedition PCB的所有功能进行详尽介绍;z阐述印刷电路板技术及其设计方法,也不是本课程的重点。
预备知识●用户应该掌握基本的PCB布局布线设计思想。
电子技术入门基础教程
第一章电子技术入门基础1.基本概念与规律1.1电路: 由金属导线和电气,电子部件组成的导电回路.(直流电路和交流电路)1.2电路图: 用电路元件符号表示电路连接的图.1.3电流:导体中的自由电荷在电场力的作用下做有规则的定向运动就形成了电流. 用I表示,单位为安A/mA/uA1.4电流计算公式: I=Q/T Q导体横截面的电荷量, T电荷通过导体的时间.1.5电阻: 导体对电流的阻碍称为该导体的电阻.用字母R表示.单位:欧姆Ω,KΩ千欧MΩ兆欧.1.6电阻计算机公式: R=ρ*l/S. ρ导体固有的电阻率. L导体长度, S导体的横截面积.1.7电位:又称电势,处于电场中某个位置的单位电荷所具有的电势能.1.8电压:电流形成的原因(电荷才会从高电势向低电势流动).中国电压220V.1.9电动势:反映电源把其他形式的能转换成电能的本领的物理量.电动势使电源两端产生电压(电源消耗能量在两极建立的电位差称为电动势)1.9.1化学电动势:干电池,锂电池,蓄电池1.9.2感生/动生电动势:电动机1.9.3光生电动势:1.9.4压电电动势:1.9.5温差电动势:1.10通路:电路导通,有正常电流流过负载,负载正常工作.1.11开路:电路断开,无电流流过负载,负载不工作.1.12短路:电路中电源正负极间没有负载而是直接接通叫做短路.1.13接地: 接地是为保证电工设备正常工作和人身安全而采取的一种用电安全措施,通过金属导线与接地装置连接来实现,常用的有保护接地、工作接地、防雷接地、屏蔽接地、防静电接地等。
1.14屏蔽:为防止某些元器件和电路工作时受到干扰,对这些元器件和电路采取隔离措施,称为屏蔽。
屏蔽的具体做法就是用金属材料(屏蔽罩)将元器或电路封闭起来,再将屏蔽罩接地。
1.15欧姆定律: 在同一电路中,导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比.I=U/R1.16电功:电流做的功称为电功.W电功=UIT(U电压,I电流,T表示时间) W单位为J(焦)1.17电功率:单位时间内电流做的功叫电功率.用来表示消耗电能的快慢.P=UI,单位为W(瓦)1.18焦耳定律:说明传导电流将电能转换为热能的定律.电流通过导体产生的热量跟电流的二次方成正比,跟导体的电阻成正比,跟通电时间成正比.Q=I²RT Q指热量,单位为焦耳J. (电热器:电炉,电烙铁,电钣锅,电熨斗) 2.电阻的连接方式(串联等流分压,并联等压分流.)1.1电阻的串联: 两个或两个以上的电阻头尾接连在电路中,称为电阻的串联.1.1.1串联电阻的电流相同。
IQC检验规范培训教程_电子元器件基础知识ppt(PDF42页)
六、电子元器件常识第一节、电阻器电阻是指电荷在电场力的作用下流过导体时,所受到的阻力。
它用“R”表示。
电阻器是电子、电器设备中常用的一种基本的元器件,简称电阻。
1电阻器的种类。
电阻器可分为固定电阻器和可变电阻器两大类。
(1)固定电阻器:根据制作的材料不同,又可分为碳膜电阻、金属膜电阻、线绕电阻、水泥电阻等。
(2)可变电阻器:可分为半可调电阻器和电位器两类。
2电阻器的作用电阻器在各种电路中阻碍电的通过,起到降压、分压、稳定和调节电流的作用,与电容组合还可起滤波的作用。
3电阻器的符号电阻器在电路中一般有以下表示符号:t固定电阻器热敏电阻器V RR RRR R 半可调电阻器直滑式电位器光敏电阻器压敏电阻器4电阻器的主要参数(1)电阻器的标称阻值符合国家标准的电阻器表面都标有电阻值,称之为标称阻值。
电阻的基本单位为欧姆,用字母“Ω”表示,其它单位还有“KΩ”,“MΩ”等。
(2)电阻器的额定功率--指70℃的功率---额定工作电压是指电阻器在规定的气压和温度下,长期在交、直流电路中工作且不显著改变其性能所允许消耗的最大功率。
(3)电阻器的温度特性温度每升高(降低)1℃,所引起电阻值的相对变化称为电阻的温度系数。
(4)电阻器的精度等级是指电阻器的实际阻值与标称阻值之间所允许的最大误差。
5、电阻器的示值方法(1)直接标示法是指将电阻器的主要参数和技术性直接印注在电阻器表面。
(2)色环标示法主要是插件电阻在其本体上用不同颜色的色码环采用规定的方式来表示电阻器的阻值大小和误差范围。
颜色名称棕红橙黄绿蓝紫灰白黑金银表示数值1234567890------10的次方数1234567890-1-2表示误差(%)±1±2------±0.5±0.25±0.1+20-50------±5±10电阻器示值举例40k Ω 20% 4.7k Ω Ⅱ RJ7100K 1%标称阻值40KΩ允许误差±20%标称阻值4.7KΩ允许误差±10%标称阻值100KΩ 允许误差±1%允许误差乘数第二位数第一位数允许误差乘数第三位数第二位数第一位数4 7 2 5 6 2 2四色环电阻&三位数标识贴片电阻示值图五色环电阻&四位数标示贴片电阻示值图注:字符表示时“R ”表示小数点。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
三、可变电阻
可变电阻又称为电位器,电子设备上的音量电 位器就是个可变电阻。但是一般认为电位器都 是可以被手动调节的,而可变电阻一般都较小, 装在电路板上不经常调节。可变电阻有三个引 脚,其中两个引脚之间的电阻值固定,并将该 电阻值称为这个可变电阻的阻值。第三个引脚 与任两个引脚间的电阻值可以随着轴臂的旋转 而改变。这样,可以调节电路中的电压或电流, 达到调节的效果。
第二节 电容器
电子制作中需要用到各种各样的电容器,它们在电路中分别起着 不同的作用。与电阻器相似,通常简称其为电容,用字母C表示。 顾名思义,电容器就是“储存电荷的容器”。尽管电容器品种繁 多,但它们的基本结构和原理是相同的。两片相距很近的金属中 间被某物质(固体、气体或液体)所隔开,就构成了电容器。两 片金属称为的极板,中间的物质叫做介质。电容器也分为容量固 定的与容量可变的。但常见的是固定容量的电容,最多见的是电 解电容和瓷片电容。 不同的电容器储存电荷的能力也不相同。规 定把电容器外加1伏特直流电压时所储存的电荷量称为该电容器的 电容量。电容的基本单位为法拉(F)。但实际上,法拉是一个很 不常用的单位,因为电容器的容量往往比1法拉小得多,常用微法 (μ F)、纳法(nF)、皮法(pF)(皮法又称微微法)等,它们 的关系是:1法拉(F)= 1000000微法(μ F) 1微法(μ F)= 1000纳法(nF)= 1000000皮法(pF)
变压器
变压器
是由铁芯和绕在绝缘骨架上的铜线圈线构成的。绝缘铜线绕 在塑料骨架上,每个骨架需绕制输入和输出两组线圈。线圈中间用绝缘 纸隔离。绕好后将许多铁芯薄片插在塑料骨架的中间。这样就能够使线 圈的电感量显著增大。变压器利用电磁感应原理从它的一个绕组向另儿 个绕组传输电能量。变压器在电路中具有重要的功能:耦合交流信号而 阻隔直流信号,并可以改变输入输出的电压比;利用变压器使电路两端 的阻抗得到良好匹配,以获得最大限度的传送信号功率。 ? ? 电力变压器就是把高压电变成民用市电,而我们的许多电器都是使 用低压直流电源工作的,需要用电源变压器把220V交流市电变换成低压 交流电,再通过二极管整流,电容器滤波,形成直流电供电器工作。电 视机显象管需要上万伏的电压来工作,是由“行输出变压器”供给的。 ? ? 当然,电源变压器也有其不少缺点,例如功率与体积成正比,笨重、 效率低等,现在正在被新型的“电子变压器”所取代。电子变压器一般 是“开关电源”,电脑工作需要的几组电压就是开关电源供给的,彩电、 显示器中更是无一例外地使用了开关电源。
电容器的选用涉及到很多问题。首先是耐压的问题。加在一个电容 器的两端的电压超过了它的额定电压,电容器就会被击穿损坏。一 般电解电容的耐压分档为6.3V,10V,16V,25V,50V等。
这是电解电容:
这是独石电容:
这是瓷片电容:
这是可变电容:
第三节 电感器
电感器在电子制作中虽然使用得不是很多,但它们在电路中同样 重要。我们认为电感器和电容器一样,也是一种储能元件,它能 把电能转变为磁场能,并在磁场中储存能量。电感器用符号L表示, 它的基本单位是亨利(H),常用毫亨(mH)为单位。它经常和电 容器一起工作,构成LC滤波器、LC振荡器等。另外,人们还利用 电感的特性,制造了阻流圈、变压器、继电器等。 ? ? 电感器的特性恰恰与电容的特性相反,它具有阻止交流电通 过而让直流电通过的特性。 ? ? 小小的收音机上就有不少电感线圈,几乎都是用漆包线绕成 的空心线圈或在骨架磁芯、铁芯上绕制而成的。有天线线圈(它 是用漆包线在磁棒上绕制而成的)、中频变压器(俗称中周)、 输入输出变压器等等。
二、电阻器的标识
这些直接标注的电阻,在新买来的时候,很容易识别规格。 可是在装配电子产品的时候,必须考虑到为以后检修的方 便,把标注面朝向易于看到的地方。所以在弯脚的时候, 要特别注意。在手工装配时,多这一道工序,不是什么大 问题,但是自动生产线上的机器没有那么聪明。而且,电 阻器元件越做越小,直接标注的标记难以看清。因此,国 际上惯用“色环标注法”。事实上,“色环电阻”占据着 电阻器元件的主流地位。“色环电阻”顾名思义,就是在 电阻器上用不同颜色的环来表示电阻的规格。有的是用4 个色环表示,有的用 5个。有区别么?是的。4环电阻, 一般是碳膜电阻,用3个色环来表示阻值,用 1个色环表 示误差。5环电阻一般是金属膜电阻,为更好地表示精度, 用4个色环表示阻值,另一个色环也是表示误差。
电容器的放电
举一个现实生活中的例子,我们看到市售 的整流电源在拔下插头后,上面的发光二 极管还会继续亮一会儿,然后逐渐熄灭, 就是因为里面的电容事先存储了电能,然 后释放。当然这个电容原本是用作滤波的。 至于电容滤波,不知你有没有用整流电源 听随身听的经历,一般低质的电源由于厂 家出于节约成本考虑使用了较小容量的滤 波电容,造成耳机中有嗡嗡声。这时可以 在电源两端并接上一个较大容量的电解电 容(1000μ F,注意正极接正极),一般 可以改善效果。发烧友制作HiFi音响,都 要用至少1万微法以上的电容器来滤波, 滤波电容越大,输出的电压波形越接近直 流,而且大电容的储能作用,使得突发的 大信号到来时,电路有足够的能量转换为 强劲有力的音频输出。这时,大电容的作 用有点像水库,使得原来汹涌的水流平滑 地输出,并可以保证下游大量用水时的供 应。
继电器
继电器
就是电子机械开关,它是用漆包铜线在一个圆铁芯 上绕几百圈至几千圈,当线圈中流过电流时,圆铁芯产生了磁场, 把圆铁芯上边的带有接触片的铁板吸住,使之断开第一个触点而 接通第二个开关触点。当线圈断电时,铁芯失去磁性,由于接触 铜片的弹性作用,使铁板离开铁芯,恢复与第一个触点的接通。 因此,可以用很小的电流去控制其他电路的开关。整个继电器由 塑料或有机玻璃防尘罩保护着,有的还是全密封的,以防触电氧 化。
下表是色环电阻的颜色-数码对照表:
颜 色 黑 色 棕 色 红 色 橙 色 黄 色 绿 色 有效数字 0 1 2 3 4 5 乘 数 10的0次方 10的1次方 10的2次方 10的3次方 10的4次方 10的5次方 +/- 1% +/- 2% --------+/- 0.5% 允许偏差
蓝 色
紫 色 灰 色 白 色 无 色 银 色 金 色
电子元件基础教材
目录
第一章:基本元件 第二章:半导体器件 第三章:各种集成电路简介 第四章:基本工具 第五章:其他元器件
第一章:基本元件
第一节 电阻器
电阻 英文名resistance,通常缩写为R,它是导体的一
种基本性质,与导体的尺寸、材料、温度有关。欧姆定律说, I=U/R,那么R=U/I,电阻的基本单位是欧姆,用希腊字母 “Ω”表示,有这样的定义:导体上加上一伏特电压时,产生 一安培电流所对应的阻值。电阻的主要职能就是阻碍电流流 过。事实上,“电阻”说的是一种性质,而通常在电子产品 中所指的电阻,是指电阻器这样一种元件。师傅对徒弟说: “找一个100欧的电阻来!”,指的就是一个“电阻值”为 100欧姆的电阻器,欧姆常简称为欧。表示电阻阻值的常用 单位还有千欧(kΩ),兆欧(MΩ)。
6
7 8 9 -------------
10的6次方
10的7次方 10的8次方 10的9次方 -------------
+/- 0.2%
+/- 0.1% ----+5~-20% +/- 20% +/- 10% +/- 5%
色环电阻的规则是最后一圈代表误差,对于四环 电阻,前二环代表有效值,第三环代表乘上的次 方数。不要怕,记住颜色和数码就行啦,其他的 不用记。有一个秘诀:面对一个色环电阻,找出 金色或银色的一端,并将它朝下,从头开始读色 环。例如第一环是棕色的,第二环是黑色的,第 三环是红色的,第四环是金色的,那么它的电阻 值是1、0,第三环是添零的个数,这个电阻添2个 零,所以它的实际阻值是1000Ω ,即1kΩ 。
在电子线路中,电容用来通过交流而阻隔直流,也用 来存储和释放电荷以充当滤波器,平滑输出脉动信号。 小容量的电容,通常在高频电路中使用,如收音机、发 射机和振荡器中。大容量的电容往往是作滤波和存储电 荷用。而且还有一个特点,一般1μ F以上的电容均为电 解电容,而1μ F以下的电容多为瓷片电容,当然也有其 他的,比如独石电容、涤纶电容、小容量的云母电容等。 电解电容有个铝壳,里面充满了电解质,并引出两个电 极,作为正(+)、负(-)极,与其它电容器不同,它 们在电路中的极性不能接错,而其他电容则没有极性。
这是继电器的样子:
第二章:半导体器件
第一节 二极管
半导体是一种具有特殊性质的物质,它不像导体一样能够完全导电,又 不像绝缘体那样不能导电,它介于两者之间,所以称为半导体。半导体 最重要的两种元素是硅(读“gui”)和锗(读“zhe”)。我们常听说 的美国硅谷,就是因为起先那里有好多家半导体厂商。 二极管应该算是半导体器件家族中的元老了。很久以前,人们热衷于装 配一种矿石收音机来收听无线电广播,这种矿石后来就被做成了晶体二 极管。 二极管最明显的性质就是它的单向导电特性,就是说电流只能从一边过 去,却不能从另一边过来(从正极流向负极)。我们用万用表来对常见 的1N4001型硅整流二极管进行测量,红表笔接二极管的负极,黑表笔接 二极管的正极时,表针会动,说明它能够导电;然后将黑表笔接二极管 负极,红表笔接二极管正极,这时万用表的表针根本不动或者只偏转一 点点,说明导电不良。(万用表里面,黑表笔接的是内部电池的正极
四、特种电阻 光敏电阻
是一种电阻值随外界光照强弱(明暗)变化而变化的元件, 光越强阻值越小,光越弱阻值越大。其外形和电路符号如图2所示。如果 把光敏电阻的两个引脚接在万用表的表笔上,用万用表的R×1k挡测量在 不同的光照下光敏电阻的阻值:将光敏电阻从较暗的抽屉里移到阳光下 或灯光上,万用表读数将会发生变化。在完全黑暗处,光敏电阻的阻值 可达几兆欧以上(万用表指示电阻为无穷大,即指针不动),而在较强 光线下,阻值可降到几千欧甚至1千欧以下。 ? ? 利用这一特性,可以制作各种光控的小电路来。事实上街边的路灯大 多是用光控开关自动控制的,其中一个重要的元器件就是光敏电阻(或 者是光敏三级管,一种功能相似的带放大作用的半导体元件)。光敏电 阻是在陶瓷基座上沉积一层硫化镉(CdS)膜后制成的, 实际上也是一 种半导体元件。新村里声控楼道灯在白天不会点亮,也是因为光敏电阻 在起作用。我们可以用它制作电子报晓鸡,清晨天亮时喔喔叫。
