常用模具材料成份及相关特性一览表
冲压模具材料的种类及特性
冲压模具材料的种类及特性
冲压模具是制作金属零部件的重要工具之一，它承受着巨大的压力和冲击力。
因此，选择合适的材料来制造冲压模具对于保证其使用寿命和使用效果至关重要。
1.工具钢
工具钢（Tool Steel）是一种常用的冲压模具材料，其特点是具有较高的硬度、韧性和耐磨性。
常见的工具钢有Cr12MoV、Cr12、CrWMn等，它们具有良好的切削性能和耐磨性，适用于制作剪切模和冲裁模。
2.高速钢
高速钢（High Speed Steel）属于具有高硬度和高耐磨性的合金钢，适用于制作冲压模具中的剪切刃。
高速钢具有优良的热硬性，能够在高温下保持较高的硬度，因此适用于制作高速剪切模。
3.硬质合金
硬质合金（Cemented Carbide）是一种由碳化物和金属粉末烧结而成的材料，常用的成分为钨碳化物（WC）和钼碳化物（Mo2C）。
硬质合金具有极高的硬度、耐磨性和抗腐蚀性，适用于制作冲击和压力较大的模具，如冲头和冲模。
4.粉末冶金材料
粉末冶金材料（Powder Metallurgy Material）是由金属粉末冶炼和压制制造而成的材料，具有较高的硬度、韧性和耐磨性。
由于制造的过程可以控制材料的孔隙率和颗粒大小，粉末冶金材料能够在模具中形成复杂的形状和结构，适用于制作复杂的冲压模具。
5.硬质合成材料
不同的冲压模具材料各有特点和适用范围。
在选择材料时，需要根据冲压件的形状、尺寸和使用环境等因素综合考虑。
同时，还需要结合实际工艺要求和经济效益进行综合评估，选择最合适的材料来制造冲压模具。

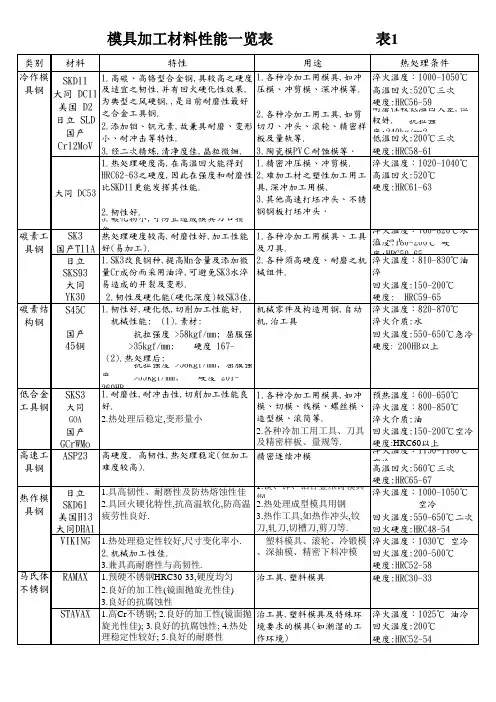

模具加工材料性能表
应用范围
需耐腐蚀及耐磨损的零组 件钢材表面 试用于S45C、SS41、SKS3 等素材及热处理之材质 铝材 可供氮化处理的氮化钢, 如:40Cr,42CrMo,38CrMoA l和一般常用碳钢(低碳钢 氮化后耐蚀性较好) 工作时承受扭转和弯曲等 交变载荷的机械零件.如: 凸轮、曲轴、齿轮等
染黑 铝材阳极处理 氮化处理
表面淬火 (高周波处理)
5.为预硬钢,其原材硬度为HRC36~
超硬 合金
铝合
塑料 材料
硬度:HRA89.0-90.5 3 比重:13.90-14.10g/cm 抗折力:≧351kg/mm2 0.8um,经HIP及EDM预处理. 压缩强度:457kg/m2 一般耐磨耗及耐冲击之模 平均粒径:0.8uｍ KG7 硬度:HRA88.5-89.5 经HIP及CIP预处理,材料组织均匀具 具 比重:13.78-13.93g/cm3 有硬度高,耐磨性好,寿命长等特点, 抗折力:≧350kg/mm2 应用于耐冲击及耐磨耗模具零件,切 削工具等,平均粒径1.0um. 压缩强度:420kg/m2 平均粒径:1.0uｍ LY12 1.可受热处理之高强度及硬度之合金铝 高强度构件及150以下工作 机械性能: 2 σ b=392~441mm/m 国产 2.硬铝合金由于含铜固溶体电极电位 的零件 硬度:HB131 比晶界高,容易产生晶间腐蚀,为提高 辅腐蚀性,通常在硬铝板材表面通过 热轧包一层工业纯铝. 7075 可受热处理之高强度及硬度之合金铝 最适用于飞机架构及高强 机械性能: 美国 屈服强度:66.000psi 度配件,特别是那些需求重 ALCOA 量轻而强度高之工件. 硬度:HB150 亚克力 有良好的光线透射能力,易塑造及抗 用于需要透视的组件 湿性好. 铁弗龙 高级绝缘性材料,耐蚀、耐热、耐磨 用于电器、机械、建筑等 绝缘、耐蚀处. (PTFE聚四 、安全性佳 氟乙烯) 电木(酚醛 热固性塑料,硬度,强度较高,可塑性 树脂) 好,且可耐高热及水. 可用作铸造各种塑料产品, 制造电器组件和模型.
模具材料全解
模具材料全解模具材料是制作模具的重要组成部分，它直接影响到模具的质量、寿命和生产效率。
在模具制作过程中，会使用到各种不同的材料，本文将介绍一些常用的模具材料及其特点。
1.工具钢：工具钢是最常见的模具材料之一，其主要成分是碳、铬、钼、钴等合金元素。
工具钢具有优良的切削性能、耐磨性和热稳定性，适用于制作各种中小型模具。
工具钢分为冷作工具钢和热作工具钢两种类型，根据使用环境和要求选择合适的工具钢材料。
2.铝合金：铝合金具有轻质、塑性好、导热性能好等特点，在模具制作中常用于制作注塑模、压铸模等。
铝合金材料具有良好的加工性能，易于切削和成形，适用于制作大型模具。
3.铜合金：铜合金具有良好的导热性和导电性能，具有较高的强度和硬度，常用于制作冷挤压模、铸造模等。
铜合金具有良好的耐磨性和热稳定性，适用于高温环境下的模具制作。
4.高分子材料：高分子材料如尼龙、聚氨酯等在模具制作中用于制作注塑模、压铸模等。
高分子材料具有优良的耐磨性、耐腐蚀性和绝缘性能，适用于模具表面处理和内部结构制作。
5.高温合金：高温合金具有良好的高温强度、耐热腐蚀性和抗氧化性能，适用于高温环境下的模具制作，如压铸模、锻造模等。
高温合金具有较高的硬度和强度，能够抵抗高温和高压力的作用。
6.复合材料：复合材料由两种或多种材料组成，具有特殊的物理和化学性能，适用于模具制作中的特殊要求。
常见的复合材料包括碳纤维复合材料、玻璃钢等，它们具有较高的强度、刚度和耐腐蚀性，适用于制作高性能模具。
模具材料的选择应根据具体的使用环境和要求来确定，要考虑到模具的寿命、生产效率和成本等因素。
不同的模具材料具有不同的特点和适用范围，根据具体的制作要求选择合适的材料是保证模具质量的重要环节。
冲压模具常用材料表
冲压模具常用材料表引言冲压模具是冲压工艺中最重要的辅助工具之一，它直接影响到冲压零件的质量和成形效果。
冲压模具的选择非常关键，而常用材料的选择更是决定冲压模具性能的关键因素之一。
本文将详细介绍冲压模具常用材料以及它们的特性，为冲压模具的设计与选择提供参考。
一、金属冲压模具常用材料1.1 工具钢工具钢是冲压模具最常用的材料之一，具有良好的机械性能和磨削性能。
根据其硬度，可以分为低碳工具钢、中碳工具钢和高碳工具钢。
其中，常用的有STAVAX、SKD11、SKH-9等。
1.2 硬质合金硬质合金是一种具有高硬度、高耐磨性和高强度的材料，适合制作冲头和精密模具。
常用的硬质合金有WC-Co合金和WC-Co-Ni合金等。
1.3 高速钢高速钢是一种具有良好的热硬性和耐热疲劳性能的材料，适用于制作高速冲压模具。
常用的高速钢有W6Mo5Cr4V2、W18Cr4V等。
1.4 硅钢片硅钢片是冲压电机铁心的常用材料，具有良好的磁导率和电导率。
硅钢片经过冲压成形后，能有效减少铁心的磁损耗。
二、非金属冲压模具常用材料2.1 聚合物材料聚合物材料是冲压模具中常用的绝缘和缓冲材料，具有良好的韧性和耐磨性。
常见的聚合物材料有POM、PVC、尼龙等。
2.2 塑料模具钢塑料模具钢是非金属冲压模具的一种特殊材料，具有良好的耐热性和耐腐蚀性。
常用的塑料模具钢有P20、NAK80等。
2.3 聚晶金刚石聚晶金刚石是一种硬度极高的材料，具有优良的耐磨性和热稳定性。
它通常用于制作要求特别高的冲击模具。
2.4 陶瓷材料陶瓷材料是一种具有良好的耐磨性和高温稳定性的材料，适用于制作高速冲头。
常用的陶瓷材料有氧化铝和氮化硅等。
三、常用材料选择要点3.1 工艺要求根据冲压工艺的要求，选择合适的材料。
如冲压零件的成形难度、模具的复杂程度等。
3.2 耐磨性材料的耐磨性对冲压模具的使用寿命影响很大，应选择耐磨性好的材料。
3.3 硬度材料的硬度要与冲压零件的硬度匹配，以确保模具能够正常工作。

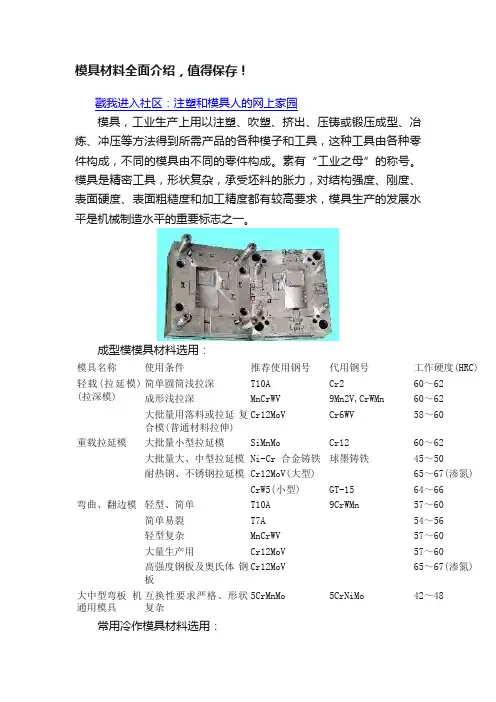

模具材料全面介绍，值得保存！
模具材料全面介绍，值得保存！戳我进入社区：注塑和模具人的网上家园模具，工业生产上用以注塑、吹塑、挤出、压铸或锻压成型、冶炼、冲压等方法得到所需产品的各种模子和工具，这种工具由各种零件构成，不同的模具由不同的零件构成。
素有“工业之母”的称号。
模具是精密工具，形状复杂，承受坯料的胀力，对结构强度、刚度、表面硬度、表面粗糙度和加工精度都有较高要求，模具生产的发展水平是机械制造水平的重要标志之一。
成型模模具材料选用：模具名称使用条件推荐使用钢号 代用钢号 工作硬度(HRC) 轻载(拉延模) (拉深模) 简单圆筒浅拉深 T10A Cr260～62 成形浅拉深MnCrWV9Mn2V,CrWMn 60～62 大批量用落料或拉延 复合模(普通材料拉伸)Cr12MoVCr6WV 58～60 重载拉延模大批量小型拉延模SiMnMoCr1260～62 大批量大、中型拉延模 Ni-Cr 合金铸铁 球墨铸铁45～50 耐热钢、不锈钢拉延模 Cr12MoV(大型)65～67(渗氮) CrW5(小型)GT-15 64～66 弯曲、翻边模 轻型、简单T10A 9CrWMn57～60 简单易裂 T7A 54～56 轻型复杂 MnCrWV 57～60 大量生产用Cr12MoV57～60 高强度钢板及奥氏体 钢板Cr12MoV 65～67(渗氮)大中型弯板 机通用模具 互换性要求严格、形状 复杂5CrMnMo 5CrNiMo42～48常用冷作模具材料选用：材料类别材料牌号标准号性能比较耐磨性韧性切削加工性淬火不变形性回火稳定性淬硬深度碳素工具钢T7 GB1298-86 差较好好较差差水淬(15～18)mm 油淬(5～7)mmT10 较差中等好较差差T12 较差中等好较差差合金工具钢9SiCr、Cr2 GB1299-85 中等中等较好中等较差油淬(40～50)mm9Mn2V 中等中等较好较好差油淬≤30mm CrWMn 中等中等中等中等较差油淬≤60mm9CrWMn 中等中等中等中等较差油淬(40～50)mmCr12 好差较差好较好油淬≤200mm Cr12MoV 好差较差较好油淬(200～300)mmCr4W2MoV 较好较差中等中等φ(150×150)mm 可内外淬硬达 60HRC 空淬(40～50)mm 6W6Mo5Cr4V 较好较好中等中等中等较深SiMnMo YB/Z10-76 较好中等较好较好较差较浅轴承钢GCr15 YB9-88 中等中等较好中等较差油淬(30～35)mm高速工具钢W18Cr4V YB12-77 较好较差较差中等好深W6Mo5Cr4V2 较好中等较差中等好深基体钢6Cr4Mo3Ni2WV- 较好较好中等中等好深65Cr4W3Mo2 VNb - 较好较好中等较好中等空淬≤50mm 油淬≤80mm普通硬质合金YG3X YB849-75 最好差差不经热处理，无变形最好，可达(800～900)℃不经热处理，内外硬度均匀一致YG6 差YG8、YG8C 差YG15 差YG20C、YG25 差钢结硬质合金YE65(GT35)YE50(GW50)- 好较差，但优于普可机械加工可热处理，几乎不变好深通硬质合金形冲裁模模具材料选用：模具类型工作条件推荐选用的材料牌号硬度(HRC)中、小批量生产大量生产凸模凹模硅钢片冲模形状简单，冲裁硅钢薄板厚度≤1mm的凸、凹模CrWMn、Cr6WV、(Cr12)、(Cr12MoV)YG15、YG20 或YG25硬质合金；YE50或YE65 钢结硬质合金(另附模套，模套材料可采用中碳钢或T10A)60～62 60～64形状复杂，冲裁硅钢薄板厚度≤1mm的凸、凹模Cr6WV、(Cr12)、Cr4W2MoV、Cr2Mn2SiWMoV、(Cr12MoV)钢板落料、冲孔模形状简单，冲裁材料厚度≤4mm 的凸、凹模T10A、9Mn2V、9SiCr、GCr15YG15、YG20 或YG25硬质合金；YE50或YE65 钢结硬质合金(另附模套，模套材料可采用中碳钢或T10A)薄板(≤4mm):58～60厚板:＜56薄板(≤4mm):60～62厚板:＜56形状复杂，冲裁材料厚度≤4mm 的凸、凹模CrWMn、9CrWMn、9Mn2V、Cr6WV冲裁材料厚度＞4mm，载荷较重的凸、凹模(Cr12)、(Cr12MoV)、Cr4W2MoV、Cr2Mn2SiWMoV、5CrW2Si同上，但模套材料需采用中碳合金钢冲头轻载荷(冲裁薄板，厚度≤4mm)T7A、T10A、φ＜5mm: φ＞10mm: 52～56；56～60-重载荷(冲裁薄板，厚度＞4mm) W18Cr4V、W6Mo5Cr4V2、6W6Mo5Cr4V剪刀(切断模)剪切薄板(厚度≤4mm)T10A、T12A、9Mn2V、GCr1545～50；54～58-剪切薄板的长剪刀CrWMn、9CrWMn、9Mn2V、GCr15、Cr2Mn2SiWMoV剪切厚板(厚度＞5CrW2Si、60～644mm)Cr4W2MoV 、(Cr12MoV)修(切) 边模形状简单的 T10A 、T12A 、 9Mn2V 、GCr1556～6058～62形状较复杂的CrWMn 、9Mn2V 、 Cr2Mn2SiWMoV冲剪模模具材料选用：模具名称使用条件推荐使用钢号 代用钢号 工作硬度(HRC) 直 剪 刃 (长剪刃) 薄板(＜3mm) MnCrWV T8A 、9CrWMn 57～60 中板(3～10mm)9SiCr T10A 、5CrWMn 56～58 厚板(＞10mm) 5CrW2Si 5SiMnMoV 52～56 及不锈、耐热薄板Cr12MoV - 57～59 圆 剪 刃 (圆盘剪) 薄板 9SiCr Cr12MoV 57～60 中板5CrW2Si - 52～56 硅钢片Cr12MoV -57～60 成型剪刀圆钢(一般) T8A 8Cr3、Cr12MoV 54～58 (小型高寿命) 6W6Mo5Cr4V - 58～60 型钢 5CrW2Si 5CrNiMo 52～56 废钢5CrMnMo 5CrMnMoV 48～53 穿孔冲头薄板、中板 T10A T8A 、60Si2Mn 54～58 厚板 5CrW2Si 6CrW2Si 52～56 奥氏体钢薄板 Cr12MoV W18Cr4V 58～60 高强度钢板 65Nb 6W6Mo5Cr4V 58～60 偏心载荷55SiMoV5SiMnMoV57～60冲模工作零件材料选用：模具类型 凹凸模使用条件选用材料热处理(硬度)HRC 冲裁模冲件厚度 t≤3mm,形状简 单，批量中等T10A(9Mn2V)凸模 58～60 凹模 60～62 冲件厚度 t≤3mm,形状复 杂或冲件厚度 t ＞3mm GCr15 凸模58～60凹模 62～62要求寿命长W18Cr4V 、120Cr4W2MoV 、 W6Mo5Cr4V2 凸模 60～62 凹模 61～63 GW50 69～72YG15、YG20加热冲裁 3Cr2W8、5CrNiMo 、 6Cr4Mo3Ni2WV(CG-2)凸模48～52凹模 51～53弯曲模模具材料选用：模具类型凹凸模使用条件选用材料热处理(硬度)HRC 弯曲模一般弯曲T10A 56～60形状复杂，高耐磨性Cr12,Cr12MoV,CrWMn 58～62要求寿命特长GW50 64～66YG10,YG15加热弯曲5CrNiMo,5CrNiTi 52～56 大型拉延模模具材料选用：凸模、凹模、凸凹模使用条件材料选用热处理(硬度)HRC中小批量生产QT600-3 197～269HB大批量生产镍铬铸铁钼铬铸铁钼钒铸铁40～4555～6050～55锻模模具材料选用：钢种特点及主要用途5CrNiMo 淬透性、回火稳定性较好，用于锤锻模、机锻模、螺旋压力机锻模、校正模4CrMnSiMoV2 淬透性好，用于中小型锤锻模、螺旋压力机锻模4Cr2MoVNi 淬透性好，用于大型锤锻模和 200mm 以上的机锻模3Cr2WMoVNi 回火稳定性好，用于 200mm 以下的机锻模8Cr3 强度高，多用于平锻模、切边模粉末冶金模压模材料选用：零件名称选用材料热处理要求其它技术要求凹模芯棒碳素工具钢：T10A，T12A 钢：60～63HRC 1. 平磨后退磁钢结硬质合金： 2. 粗糙度要求：合金工具钢：GCr15，Cr12，Cr12Mo，64～72HRC 工作面：Rα 0.4～0.1μm Cr12W，Cr12MoV，9CrSi，CrWMn，CrW5高速钢：W18Cr4V，W9Cr4V，W12Cr4V4Mo硬质合金：钢结硬质合金，YG15，YG8硬质合金：88～90HRA（钢的细长芯棒可降至 55～配合面及定位面：Rα1.6～0.4μm 非配合面：（芯棒用硬质合金时，一般为钢与硬合58HRC，带接杆芯Rα 3.2～1.6μm金的焊接镶接形式）棒连接处局部 3. 工作面及配合面公差35～40HRC）等级：IT5～IT7模冲碳素工具钢：T8A，T10A 合金工具钢：GCr15，Cr12，Cr12Mo，9CrSi，56～60HRC 1. 平磨后退磁CrWMn，CrW5 2. 粗糙度要求：工作面：Rα 0.8～0.4μm 配合面及定位面：Rα 0.4～0.1μm 非配合面：Rα 3.2～0.8μm3. 工作面及配合面公差等级：IT5～IT7 粉压模模具材料选用：模具名称使用条件推荐使用钢号代用钢号工作硬度(HRC)粉末冶金压模简单凹模Cr12MoV W18Cr4V 62～64复杂凹模3Cr2W8 64～66(渗氮)简单凸模Cr12MoV MnCrWV 58～62复杂凸模Cr6WV Cr2 54～56一般型芯W6Mo5Cr4V2 M18Cr4V 60～62耐火材料压模模板20Cr Cr12MoV (渗碳) 60～6260～62陶瓷压模简单Cr2 T10复杂Cr12MoV CrWMn、Cr12 58～62 拉拔模模具材料选用：模具名称使用条件推荐使用钢号代用钢号工作硬度(HRC)钢管、圆钢冷拔模强烈磨损、咬合及张应力作用特殊形状规格T10、Cr2、45、 Cr12MoV石墨钢、Cr12(碳氮共渗淬火)61～63(渗硼淬火)40～45(心部)61～63(表面)拉深模模具材料热处理要求:凸模、凹模、凸凹模使用条件材料选用热处理(硬度)HRC 一般拉深的凸模和凹模T10A 凸模 58～62凹模 60～64多工序拉深级进模的凸模和凹模Cr12、Cr12MoV 凸模 58～62凹模 60～64要求耐磨的凹模Cr12、Cr12MoV 凹模 62～64YG10、YG15冲压不锈钢材料用拉深凸模W18Cr4V 凸模 62～64 冲压不锈钢材料用拉深凹模YG8、YG15材料拉深时加热，凸模和凹模5CrNiMo、5CrNiTi 52～56 拉深模模具材料选用：零件名称工作条件推荐选用的材料牌号硬度(HRC) 制品类别拉深材料小量生产(＜1万件)中批量生产(＜10万件)大量生产(1 百万件)凹模小型铝合金或铜合金T10A、GCr15CrWMn 9CrWMn CrWMn、9CrWMnCr6WVCr6WV、Cr4W2MoVCr12MoV60～64深冲用钢奥氏体不锈钢T10A(镀铬)铝青铜 QAl9-4 Cr6WV(氮化) Cr4W2MoV(氮化)Cr12MoV(氮化) YG类硬质合金⑥ 钢结硬质合金⑥大、中型⑤铝合金或铜合金低合金铸铁①低合金铸铁① 镶嵌模块：Cr6WV④Cr4W2MoV④镶嵌模块：Cr6WV④Cr4W2MoV④深冲用钢奥氏体不锈钢低合金铸铁② 镶嵌青铜：铝青铜④QAl9-4镶嵌模块：Cr6WV(氮化)④ Cr4W2MoV(氮化)④ 铝青铜 QAl9-4④镶嵌模块：Cr6WV(氮化)④ Cr4W2MoV(氮化)④ Cr12MoV(氮化)④ W18Cr4V(氮化)④冲头(凸模)③小型T10A40Cr(渗碳)T10A Cr6WV Cr6WV、Cr4W2MoVCr12MoV58～62 大、中型⑤低合金铸铁②CrWMn、9CrWMn Cr6WV、Cr4W2MoVCr12MoV压边圈小型T10ACrWMn 9CrWMn T10ACrWMn 9CrWMnT10ACrWMn 9CrWMn54～58大、中型⑤低合金铸铁①低合金铸铁①CrWMn 9CrWMn① 合金铸铁成分：C3%、Si1.6%、Cr0.4%、Mo0.4%，摩擦面进行火焰淬火。
模具材料
模具材料
一、常用的模具材料：
名称含C量硬度属性特征用途
H718 0.33％50-55 同H738常做模仁、预硬热处理
P20 模仁
SKD61 0.35％-0.42％530以下热作钢精密模镶件、顶针
SKD11 0.33％-0.42％40-44 冷作钢五金模冲头、刀具、工具NAK80 37-41 透明材料、30HK￥/磅
S136 0.38％43-52 透明料镜面模防酸40HK￥/磅2316 0.4％65-310 抗腐蚀
S50C 王牌钢5HK￥/磅
S55C 支撑柱、模架
CU 青铜用干斜顶耐磨块20元/公斤红铜27元/公斤
8407 热作钢26 HK￥/磅
二、模具零件常用材料：
1、顶针：SKD61 SKH51
2、弹簧：65MN
3、螺丝：SCM435
4、导柱导套：SUJ2
5、定位块：SK3
三、模具逃气不良产生的后果：
1、瓦斯沉积〈如铁生锈相似〉处理：用药水洗
2、制品不良〈制品烧焦〉
3、填充困难
4、制品毛边
5、制品缺料凹陷
四、模仁高出分模面：0.02mm
五、PL面毛边：
1、靠破不良
2、回位销高出
3、PL面有异物
4、模板或模仁变形
5、靠破锐角有干扰
四、粘模:
1、母模：A放电、有倒扣（勾）B设计不合理C成形压力大D
进胶口太大、流道刮伤E入子变弯、模具反开模
2、公模：A顶出不平衡B顶出面积小C有倒勾、表面粗糙。
16.常见模具材料一览表
类型美国编号AISI 钢厂名称材料编号出厂硬度(HB)材料特性用 途经销商ASSAB 一胜百DF-2190不变形韧性工具油钢，耐磨及热处理容易.淬火温度820.可广泛使用在五金冷冲压、手饰压花模,做为塑胶模具耐磨片龙记、一胜百ASSAB 一胜百DF-3190不变形油钢，DF-2经济型可广泛使用在五金冷冲压、手饰压花模;做为塑胶模具耐磨片龙记、一胜百BOHLER 百禄K110不变形韧性高铬钢做为塑胶模具耐磨片,用于低温作业滑板，垫片，镶件，线条。
博乐BOHLER 百禄K107耐磨高铬钢做为塑胶模具耐磨片,用于低温作业滑板，垫片，镶件，线条。
博乐BOHLER 百禄K460225Max不变形耐磨油钢各类五金冲压模及木工切割工具;做为塑胶模具耐磨片博乐DORRENBERG 多来特RS2510230淬透性和耐磨性良好;淬火温度780-820适用于冷冲压加工,冲裁模,成形模,凸模及剪切片模;做为塑胶模具耐磨片DAIDO 大同GOA 217淬透性和耐磨性均良好的合金工具钢透用于冷压加工、冲裁模、成型模、冲头及剪切片模;塑胶模具耐磨片龙记、大同HITACHL 日立SGT 190不变形耐磨油钢透合于冷压加工、冲裁加;做为塑胶模具耐磨片SAARSTAHL GS-2510230淬透性和耐磨性良好,不变形耐磨油钢，淬火温度780-820适用于冷压加工、冲裁模、成型模、冲头及剪切片模;塑胶模具耐磨片THYSSEN 斯穆GS-510230Max 不变形油钢各类冲压模及木工切割工具;做为塑胶模具耐磨片02（1.2842）THYSSEN 斯穆GS842230Max 韧性好,易加工不变形,油钢各类冲压模及木工切割刀具;做为塑胶模具耐磨片ASSAB 一胜百XW-10215空冷淬透铬钢、韧性极佳、高耐磨损，热处理变形低形状复杂工件及长期生产冲压模THYSSEN 斯穆GS-363230Max 最通用空冷铬钢、高韧性、高硬度、热处理变形低冲孔，剪口，穿刺，抽刺等高韧性冲压模及高韧性塑胶模具ASSAB 一胜百XW-41210韧性高铬钢、耐磨性佳、高抗压强度、热处理变形少;螺钉滚齿板、冷挤压成形模ASSAB 一胜百XW-42210韧性高铬钢、耐磨性佳、高抗压强度、热处理变形少螺钉滚齿板、冷挤压成形模BOHLER 百禄K100250Max 特高韧性铬钢重负荷冲压模、冲不锈钢、铜、硅铜片、铝片等DORRENBERG 多来特RS2379250Max 高耐磨空冷淬硬高铬工具钢,铜,硅钢片,铝片冲击模DORRENBERG 多来特RS2436250Max 高韧性空冷淬硬高铬工具钢,比SKD 钢材有更佳之硬度及韧性铜,硅钢片,铝片冲击模DAIDO 大同DC11255优秀的耐磨高铬工具钢,热处理后硬度(56~63HRC)适用于冷挤压成形、拉伸模及啤不锈钢片等DAIDO 大同DC53255高韧性高硬度空冷淬硬高铬工具钢，比SKD有更佳硬度与韧性宜线割加工、用于冲压，深拉，搓牙模HITACHL 日立SLD 210高耐磨冷作工具钢适合冲压模、拉伸模等HITACHL 日立HPM1156-69HRC SHD11改良,淬火回火钢HITACHL 日立SLD8210高耐磨、高淬透性及高韧性冷作铬钢适用于冷锻模、高负荷冲模、滚筒、刀具SAARSTAHL 萨尔GS2379255高耐磨,冷作工具韧性铬钢;淬火温度1000-1050.冷挤压成形、拉伸模、啤不锈钢片、冲裁模THYSSEN 斯穆GS379250Max 韧性高钢重型不锈钢、铜、硅铜片、铝片冲压模THYSSEN 斯穆GS821 ESR 250Max 超级D2高铬钢、变形低、韧性强3mm 厚以上铜片冷冲压模及高耐磨可抛光塑胶模HITACHL 日立SKD11韧性冷作工具铬钢,淬火温度1000-1050顶针,斜顶,导柱HITACHL 日立SKD21255高韧性冷作工具铬钢冲模,刀模HITACHL 日立SKD11S255SKD11改良型,超卓加工性,能降低机加工时间,高耐磨冷作工具钢冲压模,拉伸模NKS 高周波KD21255高韧性冷作工具铬钢冲模,刀模NKS 高周波KD11S 255SKD11改良型,超卓加工性,能降低机加工时间冲压模,拉伸模BOHLER 百禄K100250Max 耐磨铬钢耐磨五金冲压模BOHLER 百禄K110250Max耐磨铬钢重型五金冲压模HITACHL 日立SKD1耐磨高铬钢,淬火温度940-960ASSAB 一胜百XW-5耐磨高铬钢,淬火温度950-980THYSSEN 斯穆GS080（1.2080）250Max 耐磨铬钢,淬火温度940-960重型五金冲压模ASSAB 一胜百XW5240高碳高铬、极耐磨损、抗回火能力高不锈钢、硅铜片冲压模、深冲模BOHLER 百禄K107250Max 特极耐磨高铬钢中等负荷冲压模、冲不锈钢、铜、硅铜片、铝片等THYSSEN 斯穆GS436250Max耐磨铬钢巨型不锈钢、铜、硅铜片、铝片冲压模附表16：常见模具材料一览表O1美国AISI/1.2510德国DIN/SKS3日本JIS/中国GB 标准9CrWMn 不变形油钢,淬火温度780-820,见硬至54—56HRCA2D3耐磨高铬钢,淬火温度940-960冷作钢D2合金铬钢/DIN-1.2379/JIS-SKD11/GB-YB:Cr12MoV;淬火温度1000-1050D6ASSAB 一胜百S7200(15HRC)重力模钢厚片剪模、耐磨损、加纤塑料模,一般用于碰击模件，垫板，垫片；ASSAB 一胜百ASSAB88235耐磨损，抗崩角性好，可火焰硬化至HRC56-60达5㎜深五金冲压，挤压，拉伸，需要线割加工形状复杂模具BOHLER 百禄K340250Max 高韧性磨铬钢深冲模及花模、特别适合不锈钢，耐磨塑胶模NKS 高周波TAK 174高塑性,韧性特佳眼镜用模A FINKL芬可乐S7200(15HRC)重力模钢厚片剪模、耐磨损、加纤塑料模,一般用于碰击模件，垫板，垫片；THYSSEN 斯穆GS307230Max高韧性耐磨不变形铬钼钢厚锡片冲剪、耐磨塑胶模，手工具，刀具，剪刀，装修工具SPECIAL STEEL 龙记LKM 龙记 2767最高预硬至262极佳的韧性及冲压能力，可淬硬至约HRC50-54，6F7（高韧性多功能钢）适用于冷冲压模及剪切片模,可冲裁10mm 以上五金材料THYSSEN 斯穆GS-767250Max 变形小高强度精密塑胶模钢及高韧性冷作钢塑料硬模及厚片冲压模P2THYSSEN 斯穆GS-162210Max 高精光度表面渗碳复模钢高精光度长寿塑胶模P4ASSAB 一胜百8416100复模用钢塑胶及压铸模具用之模钢ASSAB 一胜百618280-320预加硬、高硬度、纯洁均匀抛光度高模具、适合PA 、POM 、PS 、PE 、PP 、ABS 塑胶ASSAB 一胜百618HH 280-320预加硬、高硬度、纯洁均匀抛光度高模具、适合PA 、POM 、PS 、PE 、PP 、ABS 塑胶ASSAB 一胜百OPTIMAX HB215极高纯洁度及鏡面度，抗锈防酸能力极佳，热处理变形少防酸性高，特别适用于高要求之镜面模及注塑光学产品DAIDO 大同PDS-529-33HRC 预加硬钢长期生产塑胶模钢、具良好抛光性能DAIDO 大同PX4预硬30-33HRC 通用预硬钢,溶接性,放电加工性,镜面性良好大量生产用镜面模具DAIDO 大同PX5N 预硬30-33HRC 通用预硬钢,溶接性,切削性良好大量生产用镜面模具BOHLER 百禄M201预硬预硬塑胶模钢高要求的大小塑胶模具、尢其适合电蚀操作BOHLER 百禄M202预硬预硬塑胶模钢一般要求的大小塑胶模具、可电蚀操作BOHLER 百禄M238预硬超级预硬塑胶模钢高要求的大小塑胶模具、尢其适合电蚀操作EDEL31829-34HRC 预加硬塑胶塑胶模钢大型塑胶模钢EDEL231130-35HRC 预加硬塑胶塑胶模钢适合制造如电视机壳、电栉、洗耳恭听衣机、水桶等DORRENBERG 德国多来特RS2738300-350优质预硬、硬度均匀易切削加工长期生产高质塑胶模具DORRENBERG 德国多来特RS2311280-325预硬塑胶模具钢适用于一般塑胶模具及下模件DORRENBERG 德国多来特RS2312280-325极易切削、适宜大批量快速加工适用于高要求大型模架及下模件DORRENBERG 德国多来特RS638250-280加工性能良好适用于高要求大型模架及下模件HITACHL 日立HPM2310-340预加硬高纯度塑胶模钢、切削性、焊接性特佳高要求的模具如大型日用品、家用电器及汽车部件MITSUBLSHI MUP 270-320硬度良好、耐磨性高、加工性能良好、适合电蚀加工适合电蚀加工，长期生产塑胶模具SAARSTAHL 萨尔GS738300-350优质预硬、硬度均匀易切削加工高韧性及高磨光度模具SAARSTAHL 萨尔GS2311280-325预硬塑胶模具钢长期生产高质塑胶模具SAARSTAHL 萨尔GS2312280-325极易切削、适宜大批量快带加工适用于一般塑胶模具及下模件SAARSTAHL 萨尔GS638270-300加工性能良好适用于高要求大型模架及下模件SAARSTAHL 萨尔GS688250-320预硬塑胶模具钢738经济型适用于高要求大型模架及下模件SOREL CSM231-34HRC 预加硬钢长期生产大型塑胶模具钢、可电蚀及具良好抛光性SORELP20M 29-35HRC 预加硬钢长期生产大型塑胶模具钢、可电蚀及具良好抛光性THYSSEN 斯穆GS-P20M 28-32HRC 预硬塑胶模钢普通用途塑胶模具THYSSEN 斯穆GS73830-33HRC 超级P20预硬塑胶模钢需求更高韧性和磨光度塑胶模具THYSSEN 斯穆GS31828-30HRC 预硬优质塑胶模钢需求较高质塑胶胶模具、适合电蚀操作THYSSEN 斯穆GS31229-33HRC 预硬塑胶模钢、机械加工极易切削普通用途塑胶模具USINOR 法国阿森诺SUP300300焊接性能佳,加工区和抛光或电蚀后分别不大适合高要求大型塑胶模,电蚀及具良好抛光性ASSAB 一胜百718S 290-330预硬塑胶模具钢,纯洁均匀、抛光性特佳抛光度高模具、适合PA 、POM 、PS 、PE 、PP 、ABS 塑胶ASSAB 一胜百718H 330-370预加硬塑胶模具钢,纯洁均匀、抛光性特佳抛光度高模具、适合PA 、POM 、PS 、PE 、PP 、ABS 塑胶葛利兹XPM 35-38HRC 预加硬塑胶模具钢,纯洁均匀、抛光性特佳抛光度高模具、适合PA 、POM 、PS 、PE 、PP 、ABS 塑胶葛利兹 1.273835-38HRC 预加硬塑胶模具钢,纯洁均匀、抛光性特佳抛光度高模具、适合PA 、POM 、PS 、PE 、PP 、ABS 塑胶葛利兹1.2738H35-38HRC预加硬塑胶模具钢,纯洁均匀、抛光性特佳抛光度高模具、适合PA 、POM 、PS 、PE 、PP 、ABS 塑胶P20 /1.2311预硬普通塑胶模具钢;一般不需要热处理，但亦可用油淬;抗拉强度:915N/mm2～1100N/mm2.良好的抛光性及皮纹性能，6F7P20+Ni/1.2738预硬优质塑S7/1.2357,油淬最少三次回火,见硬至54-56HRCLKM 龙记818H 35-38HRC 预加硬塑胶模具钢,纯洁均匀、抛光性特佳抛光度高模具、适合PA 、POM 、PS 、PE 、PP 、ABS 塑胶LKM 龙记838HS 35-38HRC 预加硬塑胶模具钢,纯洁均匀、抛光性特佳抛光度高模具、适合PA 、POM 、PS 、PE 、PP 、ABS 塑胶ASSAB 一胜百718HI 35-38HRC 预加硬塑胶模具钢,纯洁均匀、抛光性特佳抛光度高模具、适合PA 、POM 、PS 、PE 、PP 、ABS 塑胶DAIDO 大同PX88预硬30-33HRC 通用预硬钢,溶接性,放电加工性,镜面性良好长期生产塑胶模钢、具良好抛光性能A FINKL 芬可乐P20H 35-38HRC 预硬优质塑胶模钢THYSSEN 斯穆GS2738330-370HB 预硬优质塑胶模钢THYSSEN 斯穆GS271135-38HRC高强度P20预硬塑胶钢、硬度达成34至36HRC适合加工精细的表面结构DAIDO 大同NAK55 370-400(40~43HRC)高硬度、易切削、加厚焊接性良好高性通塑胶模具、橡胶及冲压模具DAIDO 大同NAK80 370-400(40~43HRC)高硬度、镜面效果特佳期、放电加工良好、焊接性能及佳电蚀及镜面研磨高性能模具USINOR 法国阿森诺SP40037-41HRC 高硬度,机械加工,烧焊及镜面抛光性优越塑胶及冲压模,镜面模NKS 高周波KAP8838-41HRC 高硬度,塑胶模钢,镜面抛光性特佳高级塑胶模DORRENBERG 德国多来特RS80380-420高硬度,镜面效果特佳,放电加工良好,焊接性能极佳电蚀及镜面研磨高性能模具HITACHL 日立CENA1(ESR)38-42HRC 高纯度预硬塑胶模钢,改良防锈性,组织均匀,镜面抛光,放电加工及电蚀性能佳精密蚀纹及镜面抛光模具HITACHL 日立HPM5036-41HRC 预硬化钢、最适用于镜子面抛光加工、焊接性及放电加工特性佳镜面抛光模具、精密THYSSEN 斯穆GS808VAR38-42HR 高硬度、易切削、焊接性好、锡面佳、期限空重落新一代钢材长寿镜面模具钢ASSAB 一胜百168RAMAX -S 340易加工不锈钢、极佳抗锈蚀性、高硬度防酸性高模胚、与STAVAX 配合成整组不锈钢、可保证冷却不受锈钢HITACHL 日立HPM77DORRENBERG 德国多来特RS2316235-250抗腐蚀镜面模钢镜面模及防酸性极强塑胶模DORRENBERG 德国多来特RS2083230Max 可加硬至约52HRC 、防酸及抛光性能良好适合镜面模及酸性塑胶料的模具EDEL 2316235-250抗腐蚀镜面模钢;退火状态,淬火温度1000-1050镜面模及防酸性极强塑胶模BOHLER 百禄M310 HITACHL 日立HPM38285-320镜面抛光持性极佳及具有优良的耐腐蚀性、热处理变形少镜面模具及防腐蚀塑胶模具;PVC模件：46-48HRC SAARSTAHL GS2083215-240可加硬至约52HRC 、防酸及抛光性能良好适合镜面模及酸性塑胶料的模具THYSSEN 斯穆GS083230Max 抗腐蚀镜面塑胶模具钢需求镜面抛光及防腐蚀塑胶模具ASSAB 一胜百S33632HRC 沉淀硬化不锈钢,抗腐蚀性较420更佳各类含腐蚀塑料的注塑,挤压模THYSSEN 斯穆GS-128H 38-42HRC 超级预硬抗腐蚀镜子面塑胶模钢需求防腐性能力更强塑胶模具及镜面模具THYSSEN 斯穆GS083H290-340预硬抗腐蚀镜面塑胶模具钢可以加工精细的表面结构SAARSTAHL GS2083H 280-310预加硬、防酸及抛光性能良好,优质防酸模具钢适合镜面模及酸性塑胶料的模具EDEL 2316H 290-330钢材经ESR 处理,品质更纯洁均匀镜面模及防酸性极强塑胶模DORRENBERG 德国多来特RS2083H 230Max 预加硬,防酸及抛光性能良好适合镜面模及酸性塑胶料的模具DORRENBERG 德国多来特RS80380-420高硬度,镜面效果特佳,放电加工良好,焊接性能极佳电蚀及镜面研磨高性能模具DAIDO 大同PXZ 预硬27-34HRC 通用预硬钢切削性,焊接性良好通用大型蚀花模具THYSSEN 斯穆GS083M 290-340预硬抗腐蚀镜面塑料模具钢、加工性良好可以加工精细的表面结构THYSSEN 斯穆GS316S 28-32HRC 易切削含硫不锈钢耐腐蚀模具及嵌入件SAARSTAHL GS2316260-310预加硬、抗腐蚀性效果特佳,镜面模具钢适合高酸性塑料的模具BOHLER 百禄M300 260-310预加硬、抗腐蚀性效果特佳,镜面模具钢THYSSEN 斯穆GS-316265-325预硬抗腐蚀镜面塑胶模具钢需求防腐性能力更强塑胶模具及镜面模具ASSAB 一胜百OPTIMAX 200超高精度镜面抛光,纯洁度极高,耐腐蚀性能佳。
常用模具材料
常用模具材料模具材料是制造模具或模具零件的材料，在现代工业生产中，模具被广泛应用于汽车制造、家电制造、电子设备制造、医疗器械制造等众多领域。
常用的模具材料有很多种，本文将着重介绍其中的一些材料。
一、铸铁模具铸铁是模具制造中最常用的材料之一，它具有良好的耐磨性、抗腐蚀性和耐高温能力，可以用于制造各种模具，如压铸模、注射模、挤压模和拉伸模等。
铸铁模具分为灰铸铁、球墨铸铁和白口铸铁等不同类型，其中球墨铸铁因其强度高、韧性好、加工性能优良等特点，成为现代工业生产中的重要模具材料。
二、钢模具钢模具的硬度高、强度大、寿命长，因此被广泛应用于大型模具制造中。
钢模具分为冷作模具和热作模具两种，前者适用于制造有凸凹形状的零件，后者适用于制造较大型的零件。
钢模具的制造成本相对较高，但长期使用下来耗费的维修成本低，所以在大批量生产中，选用钢模具能够节约成本并提高生产率。
三、铝合金模具铝合金模具是模具材料中重要的一种，具有良好的导热性能、低密度、高耐磨性和易加工性等特点。
铝合金模具的主要应用包括压铸模、注射模和挤压模等，其优点是重量轻、成本低、制造周期短，适用于小批量生产和试制阶段。
四、塑胶模具塑胶模具是用于生产塑胶制品的模具，有可重复使用性和多批量生产能力。
通常采用的材料有PVC、ABS、PP、PE等，不同材料的塑胶模具性能不同，在制造时需要根据产品所需强度、耐磨性、柔韧性等指标进行选择。
五、陶瓷模具陶瓷模具是一种高温耐腐蚀材料，可用于生产高精度、高温、高压和化学腐蚀性强的产品。
陶瓷模具的制造工艺需求较高，需要经过精密的加工和烧制过程，成本相对较高，但使用寿命长、稳定性高，可适用于长时间的连续生产。
六、钛合金模具钛合金模具具有高强度、低密度和良好的耐腐蚀性能，可以用于生产高强度的航空航天、医疗器械等产品。
然而，钛合金模具制造需要高精度的加工设备和技术，成本较高，适用于高端产品和小批量生产领域。
七、聚酰胺模具聚酰胺模具是一种高温、高耐磨、高精度的模具材料，可用于制造高性能零件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
500~520℃回火二次，硬度为HRC50-53，回火程度佳，具有优良的抛光性及高的耐 热处理易加工 腐蚀性 预加硬，不须淬火
粉末冶金炼制纯洁度高、组织分布均匀 深冷+520~530℃回火二次，硬度为HRC56~60,回火程度佳。具高耐磨性、高抗压强 1080~1100℃ 热处理易加工 、耐磨损、韧性高 度及耐腐蚀性 粉末冶金炼制,晶体特细，耐磨损、韧 1050~1100℃ 560~600℃回火三次硬度HRC60~64，回火程度佳。韧性比ASP60高但耐磨性稍低 热处理易加工 性高，品质均匀无偏析，易加工，热处 1080~1120℃ 560~580℃回火三次硬度HRC65~67，回火程度佳 热处理易加工 理尺寸稳定 适用切削工具、各种模具用钢 1160~1250℃ 540~580℃回火三次硬度HRC62~64，回火程度佳 热处理易加工
YK30
HB217
1.05Biblioteka 0.50---
-
1.00
油淬碳素工具钢
780~850℃
常用模具材料成份及相关特性一览表
钢材 类别 钢材 编号 SKD11 SLD 冷 作 钢 DC11 D2 2379 Cr12MoV SKD61 热 作 钢 8407 DAC 出厂 硬度 HB255 HB255 HB255 HB255 HB255 HB255 HB185 HB185 HB185 主要成分 C 1.50 1.50 1.60 1.50 1.55 1.50 0.39 0.38 0.39 0.37 0.50 Cr 12.00 12.00 13.00 12.00 12.00 12.00 5.15 5.30 5.15 5.00 8.00 0.30 1.90 5.50 13.60 13.60 16.70 18.00 4.20 4.00 4.15 Ni Si0.25 Si0.25 0.50 Si1.0 Si1.0 Si1.0 Si1.0 3.00 Si1.0 W Mo 1.00 1.00 V 0.35 0.35 0.50 1.00 1.00 1.00 0.80 0.90 0.80 0.40 0.50 Mn 0.45 0.45 0.60 0.45 ≤0.6 0.40 热模钢，高韧性及耐热性良好 1.40 1.20 1.50 0.40 0.40 1.50 1.45 0.55 0.30 0.30 3.00 3.10 6.50 2.05 0.65 10.50 0.35 0.75 水淬碳素调质钢 碳 素 钢 45#钢 HB197 0.46 Si0.27 0.65 820~870℃ 高铬、高韧性工具钢、高温特性佳、硬 520~560℃回火二次，硬度为HRC50~58，回火程度佳。兼具高韧性、高强度及高的 1020~1050℃ 热处理易加工 度高、耐腐蚀性亦佳 耐磨性 高强度、镜面效果特佳、放电加工良好 、焊接性能极佳 预硬塑胶模具钢 预加硬，不须淬火 PDAC S-136H STAVAX RAMAX ELMAX 高 速 钢 ASP-23 ASP-60 SKH51 S45C HRC40-44 0.39 HRC30-36 0.38 HB200 0.38 6.40 6.50 1.40 1.00 5.00 7.00 5.30 预硬塑胶模具钢 高精度镜面抛光、抗腐蚀能力极佳、热 处理变形少 易加工不锈钢、良好抗腐蚀性、高强度 1010~1030℃ 550~600℃回火二次，硬度为HRC45~54，回火程度佳。具有高的韧性、耐热疲劳性 ◆此类材质淬透性好，淬火模式为空淬或油淬。变 、抗热龟裂性佳。随回火温度升高韧性更高、耐热疲劳性、抗热龟裂性更佳。 寸约为0.03~0.08% 1.低温回火160~200℃二次，硬度HRC60~63 ◆高硬度、高耐磨性、高强度、高韧性且变寸小 具有良好的淬透性，高韧性，高耐磨 ◆回火程度差，线切割、放电、研磨及生产使用易开裂 ◆此类材质淬透性好，淬火一般为空淬或油淬 性，强韧性极佳，并具有良好的抗回火 1010~1030℃ 2.高温回火500~560℃二次，硬度HRC50~59 ◆低温回火变寸小，约为0.02~0.04%；高温回火变 稳定性，热处理变形小 ◆回火程度佳，后工段加工不易开裂 寸为0.4~0.08% ◆500~520℃回火硬度为HRC58~59，较高硬度但韧性较差，540~560℃回火硬度为 HRC50~55，硬度较低但韧性高 特性 常用淬火 温度 热处理加工 常用回火温度、硬度及相关特性 热处理特性
Si0.4 1.20 0.70 1.00 1.00 1.40 1.30
4Cr5MoSiV1 HB185 VIKING NAK80 塑 胶 模 具 钢 P20 HB225
HRC37-43 0.15 HRC29-35 0.37
Si0.3 Cu1.0 Al1.0 0.20
1020~1050℃
HRC30-36 0.33 HB240 HB260 HB340 HB255 1.70 1.28 2.30 0.85
Si0.25 6.50 Si0.25 -
HB167-229 0.45
◆低温回火180-220℃二次 硬度HRC40~50。回火程度差。硬度高，耐磨性好但韧 性和其它性能较差。 ◆水淬火加工，易变形、开裂，仅适合加工较小且 ◆高温回火500~650℃一次，硬度HRC15-30。调质处理、伸长率、抗拉和降伏强度 结构简单之模具，热处理加工（尤其模板）较难 比素材好 ◆低温回火180-220℃二次 硬度HRC58~60。回火程度差。线切割和研磨加工易开 裂且变寸达0.08~0.127% ◆淬透性、回火稳定性差，易变形、开裂，仅适合 ◆中温回火350~400℃二次，硬度HRC50-55。回火程度佳，后工段加工不易开裂且 较小且结构简单模仁及厚度≤25mm规格模板之加工 变寸小，约0.03~0.06%
