电涡流测功机 工作原理
涡流检测原理
涡流检测原理涡流检测是运用电磁感应原理，将载有正弦波电流激励线圈，接近金属表面时，线圈周围的交变磁场在金属表面感应电流（此电流称为涡流）。
也产生一个与原磁场方向相反的相同频率的磁场。
又反射到探头线圈，导致检测线圈阻抗的电阻和电感的变化，改变了线圈的电流大小及相位。
因此，探头在金属表面移动，遇到缺陷或材质、尺寸等变化时，使得涡流磁场对线圈的反作用不同，引起线圈阻抗变化，通过涡流检测仪器测量出这种变化量就能鉴别金属表面有无缺陷或其它物理性质变化。
涡流检测实质上就是检测线圈阻抗发生变化并加以处理，从而对试件的物理性能作出评价。
影响涡流场的因素有很多，诸如探头线圈与被测材料的耦合程度，材料的形状和尺寸、电导率、导磁率、以及缺陷等等。
因此，利用涡流原理可以进行金属材料探伤、测厚、硬度材质淬火等分选。
1．什么是涡流检测？利用铁磁线圈在工件中感生的涡流,分析工件内部质量状况的无损检测方法称为涡流检测（图1）。
2．涡流检测线圈与工件的相对位置（图2）图1 涡流检测原理图2 涡流线圈与工件的三种位置涡流检测是建立在电磁感应原理基础之上的一种无损检测方法，它适用于导电材料，如果我们把一块导体置于交变磁场之中，在导体中就有感应电流存在，即产生涡流，由于导体自身各种因素(如电导率、磁导率、形状、尺寸和缺陷等)的变化会导致感应电流的变化，利用这种现象而判知导体性质、状态的检测方法，叫做涡流检测方法。
在涡流探伤中，是靠检测线圈来建立交变磁场;把能量传递给被检导体;同时又通过涡流所建立的交变磁场来获得被检测导体中的质量信息。
所以说，检测线圈是一种换能器。
检测线圈的形状、尺寸和技术参数对于最终检测是至关重要的。
在涡流探伤中，往往是根据被检测的形状，尺寸、材质和质量要求(检测标准)等来选定检测线圈的种类。
常用的检测线圈有三类：穿过式线圈; 穿过式线圈是将被检测试样放在线圈内进行检测的线圈，适用于管、棒、线材的探伤。
由于线圈产生的磁场首先作用在试样外壁，因此检出外壁缺陷的效果较好，内壁缺陷的检测是利用的渗透来进行的。
测功机结构和原理
测功机与原动机的对接
1. 由于测功机与原动机中心线的任何偏差都将引起它们的附 加振动，在轴和轴之间产生负荷，所以一定要尽可能地保 持两轴中心线重合。对橡胶弹性联结及尼龙绳联结等软联 结方式同轴度不大于0.2mm。 2. 测功机所受负荷与连轴器的不平衡重和转速平方之积成正 比，可见动负荷随转速的增加而急剧增大。所以，在测功 机轴伸上的任何附件都必须进行严格的动平衡。联轴器的 参数应与测功机和被测原动机相协调。在材料和强度允许 的条件下，应尽量采用较轻的联轴器。 3. 说明书中给出了联结法兰尺寸。 轴端联轴器所用的固紧 螺钉的力矩应大小合适，其参考力矩:
额定吸收功率（KW ) 产品代号：C—测功机 W—涡流
电涡流测功机和水涡流测功机的比较
南峰的电涡流测功机
1988从引进德国策而纳技术。 两大系列：电涡流（鼓式和盘式）和水涡流
型号
CW5-5000/15000（脂） CW10-3000/15000 （脂） CW20-5000/15000 （脂） CW25-2400/10000 （脂） CW50-2700/10000 CW150-1500/6500 CW100-3000/10000 CW160-3000/10000 CW260-1800/7500 CW260B-1800/7500 CW440-1500/6500 CW440D-1500/6500 CW550-1500/3000 （脂） CW850-1500/3000 （脂）
CW440D-1500/6500型测功机特性曲线
500 450 400 350 300 250 200 150 100 50 0
00 00 00 00 00 00 00 00 00 00 00 20 50 80 10 12 14 15 20 25 30 40 50 60 70 80 00 0 0 0 0
电涡流测功机
转动惯量
转矩特性曲线 的调节性
较小
较好
较大
很差，不可能 调节为非常陡 的转矩特性及 恒转矩特性 很难
自动控制与远 距离操纵 突加负载与突 减负载适应性 噪音
很合适
约0.5~1秒
约3~20秒
较小
较大
与直流测功机性能比较
换制量直 成动范流 电状围测 能态、功 价格 。下运机 作行具 电能反馈 为稳有 放定良 电 、 好 冷却水（L/Min） 机测的 运量额 控制装置 行精定 时度控 ， 高 制 操作难易程度 可。特 以直性 维护性能 把流和 制测宽 清洁 动功广 能机的 转在测 电涡流测功机 便宜 直流测功机 较高
电涡流测功机的应用
制动力矩大， 测试精度高， 工作稳定。
结构简单， 操作维护方便。
特点
转动惯量小， 动态响应速度快， 低速扭矩大。
与控制系统配套， 易于实现自动化。
电涡流测功机的应用
CW系列测功机具有测试范围宽广、结构简 单、转动惯量小、许用转速高、双向测试、许容 转速高、转动惯量小、测量精度高、对突变负荷 响应快的特点（0.2s），它不受冷却水进水压力 变化的影响，尤其适用于操作控制自动化的试验 台架，与具有自动化控制功能的电控仪配套，实 现远距离自动化操纵及数显、打印测量的水平较 高。相对水力测功机而言，电涡流测功机在低速、 中小功率的加载测试技术上，易于配套实现计算 机控制。 该系列电涡流测功机适用于中小型功率电 机、汽车、内燃机、燃气轮机、水轮机、工程机 械等的性能试验，也可让作为其它动力设备的吸 动装置。
不可以
有 较小，简单 简单 较容易 较清洁
可以，节约能源
无 较大，复杂 较复杂 较难 清洁
Thank You！
电涡流测功机与电力测功机比较
电涡流测功机属于被动测功机只能用于内燃机的加载。
它不可能起动发动机或给内燃机一个拖动扭矩。
测功机只能达到内燃机根据实际的油门位置所能达到的转速。
工作原理:流过定子线圈的初级电流将在每一个线圈上产生交互的N－S极磁场。
转子看起来有点像齿轮鼓。
当转子转动时，其凹凸处切割磁场。
这个切割产生电流并显示出来(电涡流),它是相对磁场的产生物。
这个显示的磁场阻碍着转子(相当于内燃机负载)。
制动的能量转化为热能(测功机发热)。
为了冷却测功机，冷却水的供应是必须的。
决不允许在没有冷却水的情况下运行测功机。
通过改变初级电流可改变磁场的能量。
电力测功机属于主动测功机，主动测功机工作时就和异步电动机一样。
通过主动测功机, 可以起动发动机、带动发动机(无点火拖动)运转、模拟车辆的加速和减速运动。
工作原理:
在三相电源供电下，您可以看到不同时刻下(时刻1, 时刻2 和时刻3) 总电流Ires相应的三个不同位置. 总电流旋转的结果是电机定子中产生了旋转磁场, 该旋转磁场的转动速度取决于总电流的频率。
该磁场驱动电机转子以几乎相同的转速运转(这就是为什么称异步)。
通过电源柜中的变换器改变电流(相当于扭矩),您可以改变电机的负荷,通过改变频率，您可以改变转速。
本特利电涡流探头工作原理
本特利电涡流探头工作原理
本特利电涡流探头是一种用于检测金属材料缺陷的仪器。
它的工作原理基于电磁感应。
当电流通过探头中的线圈时，线圈会产生一个交变磁场。
当探头靠近金属材料时，金属材料会对磁场产生感应电流，称为涡流。
涡流的大小和方向取决于金属材料的导电性和磁场的强度。
涡流在金属材料中会形成一个环流，此环流会产生一个与探头线圈中的磁场相抵制的磁场。
这个抵制磁场会减弱探头线圈的磁场，导致线圈中的感应电压减小。
根据感应电压的变化，可以判断金属材料中是否存在缺陷。
通过测量线圈感应电压的变化，可以确定金属材料中缺陷的位置、大小和形状。
本特利电涡流探头通常用于无损检测，可以快速、准确地检测出金属材料中的缺陷，如裂纹、疲劳、气孔等。

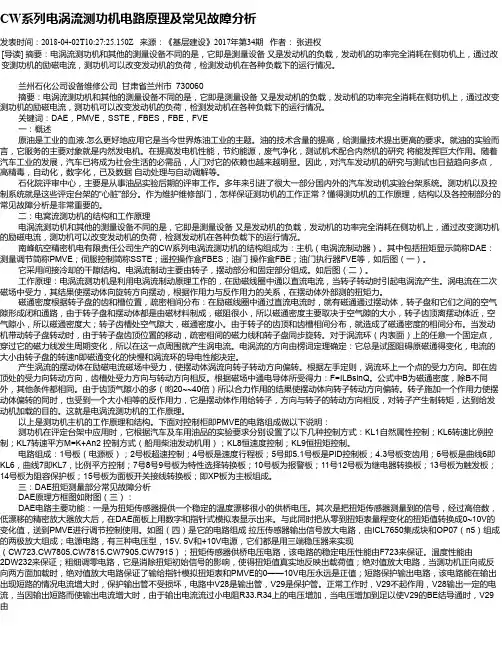

CW系列电涡流测功机电路原理及常见故障分析
CW系列电涡流测功机电路原理及常见故障分析发表时间：2018-04-02T10:27:25.150Z 来源：《基层建设》2017年第34期作者：张进权[导读] 摘要：电涡流测功机和其他的测量设备不同的是，它即是测量设备又是发动机的负载，发动机的功率完全消耗在侧功机上，通过改变测功机的励磁电流，测功机可以改变发动机的负荷，检测发动机在各种负载下的运行情况。
兰州石化公司设备维修公司甘肃省兰州市 730060 摘要：电涡流测功机和其他的测量设备不同的是，它即是测量设备又是发动机的负载，发动机的功率完全消耗在侧功机上，通过改变测功机的励磁电流，测功机可以改变发动机的负荷，检测发动机在各种负载下的运行情况。
关键词：DAE，PMVE，SSTE，FBES，FBE，FVE 一：概述原油是工业的血液.怎么更好地应用它是当今世界炼油工业的主题。
油的技术含量的提高，给测量技术提出更高的要求。
就油的实验而言，它服务的主要对象就是内然发电机。
在提高发电机性能，节约能源，废气净化，测试机术配合内然机的研究将能发挥巨大作用。
随着汽车工业的发展，汽车已将成为社会生活的必需品，人门对它的依赖也越来越明显。
因此，对汽车发动机的研究与测试也日益趋向多点，高精毒，自动化，数字化，已及数据自动处理与自动调解等。
石化院评审中心，主要是从事油品实验后期的评审工作。
多年来引进了很大一部分国内外的汽车发动机实验台架系统。
测功机以及控制系统就是这些评定台架的“心脏”部分。
作为维护维修部门，怎样保证测功机的工作正常？懂得测功机的工作原理，结构以及各控制部分的常见故障分析是非常重要的。
二：电窝流测功机的结构和工作原理电涡流测功机和其他的测量设备不同的是，它即是测量设备又是发动机的负载，发动机的功率完全消耗在侧功机上，通过改变测功机的励磁电流，测功机可以改变发动机的负荷，检测发动机在各种负载下的运行情况。
南峰航空精密机电有限责任公司生产的CW系列电涡流测功机的结构组成为：主机（电涡流制动器）。
涡流机原理
涡流机原理
涡流机是一种利用涡流效应进行工作的设备。
其原理是基于法拉第电磁感应定律，当导体在磁场中运动时，会感应出涡流，从而产生阻力和热能损耗。
涡流机的主要构造包括一个导体圆盘和一个磁场。
当磁场通过导体圆盘时，磁场会与导体内的自由电子发生相互作用，导致电子在导体内形成一个环形涡流。
由于涡流的存在，电子会与导体原子碰撞，从而产生阻力。
涡流产生的阻力会使导体圆盘减慢转速，同时也会产生热能损耗。
涡流机通过将机械能转化为电能或热能来完成工作。
当导体圆盘转动时，涡流会产生一个感应电动势，导致电子在导体中移动，从而产生电流。
这个电流可以用于驱动其他设备，如发电机或电动机。
涡流机还可以将机械能转化为热能。
由于涡流产生的阻力会导致导体圆盘发热，可以利用这个热能进行加热或其他用途。
涡流机在许多领域都有广泛的应用。
例如，它可以用于非接触传感器中，利用涡流对金属目标的感应来检测金属的位置和性质。
此外，涡流机还可以用于制冷设备、制动器、电磁制动器等。
电涡流式传感器工作原理
电涡流式传感器工作原理
电涡流式传感器是一种常用的非接触式测量设备，它通过利用电磁感应的原理实现对物体表面微小变化的测量。
电涡流式传感器的工作原理可以分为以下几个步骤：
1. 产生交变磁场
电涡流式传感器使用的是一种非接触式的测量方法，它并不会直接接触被测物体。
因此，在测量之前，需要先产生一个交变磁场。
这个磁场的频率通常在kHz或者MHz的范围内，其强度和形状也会根据不同的应用场景进行调整。
2. 感应涡流
当交变磁场与被测物体进行交互作用时，会在物体表面上产生涡流。
这种电涡流会随着交变磁场的变化而发生变化，因此可以用来间接地测量被测物体的微小变化。
涡流的强度和形状与被测物体的电导率、磁导率、几何形状等因素有关。
3. 检测信号
感应到涡流之后，电涡流式传感器会将其转换成一个检测信号。
这个检测信号的特征与涡流的强度和形状有关，通常会被放大、滤波和数字化处理。
4. 分析数据
最后，电涡流式传感器会对检测到的数据进行分析和处理。
这个处理过程可能包括去噪、滤波、计算等等。
最终，可以得到一个数值化的结果，用来描述被测物体的微小变化。
总之，电涡流式传感器是一种依靠电磁感应原理进行测量的设备，它可以通过交变磁场感应出被测物体表面的涡流，并将其转换成可检测的信号。
电涡流式传感器广泛应用于材料、机械、电子等领域中，具有快速、高精度、非接触等特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电涡流测功机工作原理和功率计算
1．工作原理
由电涡流测功机的结构可知，感应子主要由旋转部件和摆动部件（电枢和励磁线圈）组成。
转子轴上的感应子形状犹如齿轮，与转子同轴固定装有一个直流励磁线圈。
当励磁绕组通以直流电流时，其周围便有磁场存在，那么围绕励磁绕组就产生一闭合磁通。
很明显，位于绕组左侧的感受应子具有一个极性，右侧具有相反的极性。
旋转时，由于磁密值的周期性变化而产生涡流，此涡流产生的磁场同产生它的磁场相互作用，从而产生与被试机反向的制动力矩，使电枢体摆动，通过电枢体上的力臂，将制动力传给测量装置。
涡电流使涡流环发热，由进入涡流环的冷却水把热量带走，实现功热平衡的能量交换。
转速测量采用非接触式磁电转速传感器和装于主轴的60齿牙盘，将转速信号转换成电信号输出。
2．功率计算
（1）功率计算（2）扭矩计算
功率P=N.n/10000(千瓦) M=N.L(牛.米)
式中N---负荷(牛顿) 式中N--- 负荷(牛顿)
n---转速（转/分）L---计算臂长为0.95493(米) (注：为了迅速而方便地根据测功器测力指示值计算制动功率，取测功器砝码臂长0.9738M或它的简单倍值，静校时1Kg砝码显示10N的数据或它的倍值，由此引出计算臂长为0.95493M)。
