DMFC直接甲醇燃料电池

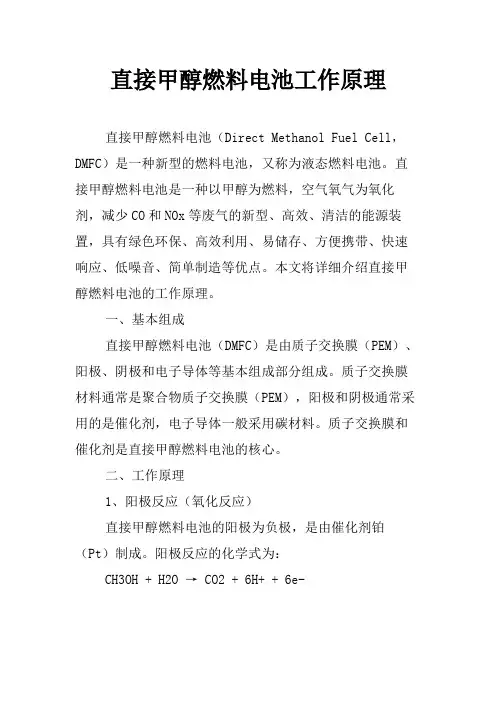

直接甲醇燃料电池工作原理
直接甲醇燃料电池工作原理直接甲醇燃料电池（Direct Methanol Fuel Cell，DMFC）是一种新型的燃料电池，又称为液态燃料电池。
直接甲醇燃料电池是一种以甲醇为燃料，空气氧气为氧化剂，减少CO和NOx等废气的新型、高效、清洁的能源装置，具有绿色环保、高效利用、易储存、方便携带、快速响应、低噪音、简单制造等优点。
本文将详细介绍直接甲醇燃料电池的工作原理。
一、基本组成直接甲醇燃料电池（DMFC）是由质子交换膜（PEM）、阳极、阴极和电子导体等基本组成部分组成。
质子交换膜材料通常是聚合物质子交换膜（PEM），阳极和阴极通常采用的是催化剂，电子导体一般采用碳材料。
质子交换膜和催化剂是直接甲醇燃料电池的核心。
二、工作原理1、阳极反应（氧化反应）直接甲醇燃料电池的阳极为负极，是由催化剂铂（Pt）制成。
阳极反应的化学式为：CH3OH + H2O → CO2 + 6H+ + 6e-在阳极处，甲醇和水分子在催化剂Pt的作用下，分解成质子（H+）和电子（e-）以及CO2的发生氧化反应，同时产生电子流和离子流。
2、阴极反应（还原反应）直接甲醇燃料电池的阴极为正极，也由催化铂制成。
阴极反应的化学式为：3/2O2 + 6H+ + 6e- → 3H2O在阴极处，氧气和质子与电子的结合发生还原反应，并生成水，释放出能量。
3、电子导体直接甲醇燃料电池的阳极和阴极之间，通过电子导体（如碳纤维织物）、质子交换膜（PEM）和电解质（如甲醇）实现电子的传递和离子的传递。
由于阳极和阴极之间没有电子流，故需要引入外部电路来完成电子的流动，这样就可以产生用电能。
4、电化学反应在直接甲醇燃料电池中实际上是一种电化学反应，就是将化学能转化为电能和热能的过程。
化学能转化成电能的具体过程为：在阳极上甲醇分子分解出H+和e-，e-通过电子导体外路，到达阴极上发生与氧气还原的反应，质子通过质子交换膜传递到阴极的反应区域与电子结合形成水。
甲醇燃料电池
谢谢观看
DMFC的基本原理如图1所示：从阳极通入的甲醇在催化剂的作用下解离为质子，并释放出电子，质子通过质 子交换膜传输至阴极，与阴极的氧气结合生成水。在此过程中产生的电子通过外电路到达阴极，形成传输电流并 带动负载。
甲醇氧化涉及6电子转移，过程复杂缓慢。现场红外光谱检测发现甲醇在Pt电极上氧化的主要产物有CO、COH、 HCOH及H2COH8。为了提高阳极反应的速率，必须深入研究甲醇氧化机理，尤其是甲醇氧化过程中的速度控制步骤。 相关的研究较多，一般认为按双途径进行。认为其氧化过程分为两个基本步骤：
特点
阳极催化剂的研究和开发，主要着眼于两个方面，其一为高性能：包括高活性、可靠性和长寿命；其二为低 价格。
为提高阳极催化性能，应开发新的催化剂材料，包括贵金属和非贵金属催化剂。贵金属催化剂的开发，合金 化是主要的研究方向，通过快速的活性筛选，可以在商业化上得到突破。
另一个是载体的策略。快速发展的纳米技术，尤其是在碳纳米材料的开发上，可以开发出更多更稳定的、高 活性的催化剂载体，纳米颗粒作为载体的催化剂，是PEMFC和DMFC最有应用前景的催化剂材料。
DMFC阴极发生氧还原反应（ Oxygen Reduction Reaction，ORR），由于Pt及其合金催化剂对氧还原的催 化活性较高，因此是应用最普遍的阴极催化剂。氧气在Pt电极上的还原反应涉及多个电子的转移，可能包括多个 基元反应。 Worblowa等提出可能的氧还原过程为：
Pt+O2→Pt-O2 Pt-O2+H++e-→Pt-HO2 Pt-HO2+Pt→Pt-OH+Pt-O Pt-OH+Pt-O+3H++3e-→2Pt+2H2O
DMFC——燃料电池课件
二元催化剂
人们在 Pt 基二元催化剂方面做了大 量的研究,发现 PtRu, PtSn, PtW 和 PtMo 等二元合金催化剂较纯 Pt 催化剂 在甲醇的催化氧化过程中表现出很高的 活性, 特别是具有很好的抗 CO 中毒效 果，且加入第二元合金不影响阳极电极 性能。
阳极催化剂的组成直接影响其性 能.
因此，这种DMFC目前研究的很少。
2 ）以甲醇水溶液为燃料：采用不同浓度的甲醇水 溶液为燃料的液体 DMFC ，在室温及 100 0 C 之间可 以在常压下运行。当电池工作温度超过 100 0 C 时， 为防止水汽化而导致膜失水，也要对系统加压。
以甲醇水溶液为燃料的DMFC是目前研发的重点。
DMFC单位面积的输出功率紧为 PEMFC的1/10l/5，其原因主要有下述两个方面： 1 ）甲醇阳极电化学氧化历程中生成类 CO 的中 间物，导致 Pt 电催化剂中毒，严重降低了甲醇 的电化学氧化速度（比氢气氧化的速度要低得 多），增加阳极极化达百毫伏数量级。
直接甲醇燃料电池 （Direct Methanol Fuel Cells, DMFC）
1. 概述
进入 20 世纪 90年代， PEMFC 在关键材料与电池 组等方面均取得了突破性进展。但在商业化进程中， 氢源问题一直没有得到解决，氢的供应设施建设投 资巨大，而氢的贮存与运输技术和氢的现场制备技 术等还有待于进一步发展，目前，氢源问题是 PEMFC商业化发展中的主要障碍之一。 因此，以甲醇等醇类直接为燃料的 FC在 20世纪末受 到人们的重视，其中直接甲醇FC（Direct Methanol Fuel Cells, DMFC）已成为研究与开发的热点，并取 得了重要进展。
循环伏安 (CV) 测试结果表明, 这三种催 化剂均具有较高的电催化甲醇氧化活性, 其中Pt-Co/CNT 催化剂具有最好的电化 学活性、抗毒化能力和长期稳定性 Co 和 Mn 的加入对 Pt 催化剂 EASA 的影 响很小,但对甲醇的电化学氧化过程影响 显著，Pt10000Co 和Pt10000Mn 在碱性介 质中对甲醇氧化的峰电流密度分别为 49 和 39 mA/cm2, 比纯 Pt 电催化剂的分别 高 3和 2 倍
2023年直接甲醇型燃料电池行业市场发展现状
2023年直接甲醇型燃料电池行业市场发展现状直接甲醇型燃料电池（DMFC）是指将甲醇直接作为燃料进行氧化反应产生电能的一种燃料电池。
DMFC 具有体积小、重量轻、使用方便等优点，被广泛应用于便携式电子产品、汽车等领域。
本文将介绍 DMFC 行业市场发展现状。
一、DMFC 市场规模根据市场研究机构的预测，到 2025 年全球 DMFC 市场规模将超过 64 亿美元。
DMFC 技术目前主要应用于便携式电子产品，如手机、笔记本电脑等。
其中，手机是DMFC 技术的主要应用领域，其市场占比超过 90%。
未来，随着新能源汽车的推广和普及，DMFC 技术也将得到更广泛的应用。
二、DMFC 技术瓶颈DMFC 技术的主要瓶颈是功率密度和稳定性。
由于 DMFC 使用的是液态燃料，其功率密度较低，需要使用较大的电极面积才能获得足够的电能输出。
此外，由于甲醇反应产生的 CO2 可能会堵塞电极，导致电极的稳定性下降，因此需要采取相应的措施来解决这一问题。
三、DMFC 技术发展趋势1. 提高功率密度和稳定性为了提高 DMFC 技术的功率密度和稳定性，研究人员正在努力改进电极结构和催化剂材料，以减小电极尺寸、增大电极的表面积，并提高催化剂的活性和选择性，从而提高 DMFC 技术能够输出的电能。
2. 推广应用领域除了便携式电子产品，未来DMFC 技术也将得到更广泛的应用。
在新能源汽车领域，DMFC 技术受到了越来越多的关注。
DMFC 技术具有能量密度高、使用方便、不污染等优点，未来有望在轻型车、轻型卡车和商用车等领域得到广泛的应用。
四、DMFC 市场竞争格局目前，全球 DMFC 行业的市场竞争格局比较分散，主要由来自美国、日本、韩国、德国、英国和中国等国家和地区的企业构成。
其中，通用电气、可乐能源、索尼等企业在 DMFC 技术上的研发和应用方面处于领先地位。
此外，新兴的企业也在 DMFC 技术上投入了大量的研发资金和人力，目前正在积极拓展市场。
2024年直接甲醇燃料电池市场规模分析
2024年直接甲醇燃料电池市场规模分析直接甲醇燃料电池（DMFC）是一种基于低温燃料电池技术的电力发生设备。
它以直接将甲醇燃料转化为电能的方式工作，相较于传统内燃机，DMFC具备高效、清洁、可再生等优势。
本文将对直接甲醇燃料电池市场规模进行分析。
1. 市场概述随着对可再生能源需求的日益增长，以及环境污染问题的加剧，直接甲醇燃料电池市场呈现出快速增长的趋势。
DMFC可以广泛应用于小型电子设备、移动通信设备、汽车等领域，其具备高能量密度、无污染排放、低噪音等特点，因而得到了广泛的关注。
2. 市场驱动因素直接甲醇燃料电池市场的快速发展受到了以下几个因素的推动：2.1 可再生能源需求增长随着全球对可再生能源的需求增长，DMFC作为一种可再生能源转换设备，成为了替代传统能源的重要选择之一。
2.2 环境意识提升环境污染问题的不断加剧，使得人们对清洁能源的需求日益增长。
直接甲醇燃料电池作为一种低污染、高效能源转换技术，受到了环保意识的推动。
2.3 政府政策支持各国政府纷纷出台了支持可再生能源发展的政策，包括直接甲醇燃料电池领域。
政策的支持为直接甲醇燃料电池市场提供了良好的发展环境。
3. 市场规模分析3.1 市场规模及增长趋势目前，直接甲醇燃料电池市场规模较小，但呈现出快速增长的态势。
据市场研究机构统计，2019年全球直接甲醇燃料电池市场规模为X亿元，预计到2025年将达到Y亿元，年复合增长率为Z%。
3.2 市场应用领域直接甲醇燃料电池广泛应用于以下领域：•小型电子设备：如便携式充电器、手持终端设备等。
•移动通信设备：如智能手机、平板电脑等。
•汽车领域：包括个人轿车、公共交通工具等。
3.3 市场竞争格局目前，直接甲醇燃料电池市场竞争较为激烈，主要的竞争企业包括A公司、B公司、C公司等。
这些企业在技术研发、产品质量、市场拓展等方面展开激烈的竞争。
4. 市场发展前景直接甲醇燃料电池市场在未来具有较好的发展前景。
随着科技创新和市场需求的不断提升，DMFC的技术和性能将继续改善。
实验五 直接甲醇燃料电池
实验五直接甲醇燃料电池一、实验目的1.掌握燃料电池的基本构造。
2.通过模型演示，了解燃料电池的工作原理。
二、实验原理本实验采用一个简易的模型装置（图1），用一个燃料电池与一个功率很小的风扇连接，燃料电池采用的是直接甲醇燃料电池。
直接甲醇燃料电池（Direct Methanol Fuel Cell，DMFC）属于质子交换膜燃料电池（PEMFC）中之一类，直接使用甲醇水溶液或蒸汽甲醇为燃料供给来源，而不需通过甲醇、汽油及天然气的重整制氢以供发电。
相较于质子交换膜燃料电池（PEMFC），直接甲醇燃料电池（DMFC）具备低温快速启动、燃料洁净环保以及电池结构简单等特性。
图1 模型装置示意图直接甲醇燃料电池是质子交换膜燃料电池的一种变种，它直接使用甲醇而勿需预先重整。
甲醇在阳极转换成二氧化碳，质子和电子，如同标准的质子交换膜燃料电池一样，质子透过质子交换膜在阴极与氧反应，电子通过外电路到达阴极。
在碱性条件下：正极：3O2 + 12e– + 6H20 → 12OH–负极：2CH4O- 12e– + 12OH-→ 2CO2 + 10H2O总反应式：2CH4O + 3O2 = 2CO2 + 4H2O在酸性条件下：正极：3O2 + 12e– + 12H+→ 6H2O负极：2CH4O -12e– + 2H2O → 12H+ + 2CO2总反应式：2CH4O + 3O2 = 2CO2 + 4H2O这种电池的期望工作温度为120℃以下，比标准的质子交换膜燃料电池略高，其效率大约是40%左右。
直接甲醇燃料电池是质子交换膜燃料电池的一种变种，它直接使用甲醇而勿需预先重整。
甲醇在阳极转换成二氧化碳和氢，如同标准的质子交换膜燃料电池一样，氢然后再与氧反应。
三、实验过程（1）连接好简易模型的线路，保证线路连接完整。
（2）配置3%的甲醇溶液。
（3）将配好的3%的甲醇溶液加入燃料电池一端，注满。
观察现象。
四、实验结果分析通过本次实验对燃料电池的基本原理有了更深一步更形象的直观了解。
2024年直接甲醇燃料电池市场前景分析
直接甲醇燃料电池市场前景分析引言直接甲醇燃料电池（DMFC）是一种以甲醇作为燃料、通过化学反应直接将甲醇转化为电能的设备。
相比传统燃料电池，DMFC具有体积小、重量轻、启动快、维护简单等优点，因此受到了广泛关注。
本文将对直接甲醇燃料电池市场的前景进行分析。
市场规模和趋势据市场调研数据显示，直接甲醇燃料电池市场正呈现快速增长的趋势。
预计到2025年，全球直接甲醇燃料电池市场规模将达到XX亿美元。
这主要得益于DMFC 技术的不断成熟和应用领域的扩大。
应用领域1. 便携式设备直接甲醇燃料电池在便携式设备领域有广泛的应用前景。
由于DMFC具有高能量密度、快速启动和长续航等优点，被广泛应用于移动电话、笔记本电脑和无人机等便携式设备，为这些设备提供持久的电力支持。
2. 交通运输直接甲醇燃料电池在交通运输领域也有很大的潜力。
DMFC可以作为汽车和船舶的动力源，提供零排放、高效能的驱动系统。
近年来，许多汽车和船舶制造商已经开始研发和应用DMFC技术，以满足对环保和节能要求的增长。
3. 独立电力系统直接甲醇燃料电池还可以应用于独立电力系统中，如远程地区的电力供应、移动发电设备等。
由于DMFC具有排放低、噪音小、维护简单等特点，因此在一些偏远地区和交通不便的地方具有广泛的应用前景。
优势和挑战优势•高能量密度：DMFC相比其他燃料电池具有更高的能量密度，使其在便携式设备等领域具有竞争优势。
•快速启动：DMFC可以在短时间内启动并输出电能，满足用户对电力供应的即时需求。
•简单维护：由于DMFC无须使用传统燃料电池中复杂的氢气储存和供应系统，维护更加简单方便。
挑战•成本高：目前直接甲醇燃料电池的制造成本较高，限制了其在大规模应用中的竞争力。
•资源限制：甲醇作为燃料需要在生产和储存过程中消耗大量的化石能源，面临资源限制和环境问题。
•市场竞争：与其他燃料电池技术和新兴能源技术相比，直接甲醇燃料电池面临激烈的市场竞争。
发展趋势1. 技术改进随着对DMFC技术的不断研究和改进，其性能将进一步提高，成本逐渐下降，有望在更广泛的领域得到应用。
科技成果——直接甲醇燃料电池(DMFC)
科技成果——直接甲醇燃料电池（DMFC）成果简介直接甲醇燃料电池（DMFC）由于使用液体甲醇作燃料，电池安全，系统简单，运行方便，具有很广阔的商业化前景。
从目前的技术水平看，DMFC的功率密度比氢氧燃料电池低，因此这类电池更适用于小型电器中，如移动电话、笔记本电脑等。
美国能源部认为用于发电站和电动汽车的大型燃料电池，商品化制造成本一定要低于$500/kW，而对应用于电子产品中的小型燃料电池，其制造成本可允许高达$2000/kW。
与二次电池相比，微型或小型DMFC主要具有以下优点：（a）长时间连续提供电能；（b）充加燃料方便，它可避免二次电池充电时间长、电池记忆效应、循环寿命短等不便；（c）无污染、回收处理方便。
北京科技大学在国家自然科学基金委、教育部和国家863计划支持下，开展了熔融碳酸盐燃料电池（MCFC）和直接甲醇燃料电池（DMFC）的研究开发工作，具体包括：（1）Pt基非贵金属多元合金、Pt基过渡金属或稀土金属氧化物催化剂；（2）甲醇溶液中稳定的轻质双极板等材料；（3）催化剂碳载体材料；（4）膜电极及直接醇类燃料电池组样机。
经济效益及市场分析Solar H2 Center、Las Alamos和Motorola等国外研发单位都在研制开发适用于移动通讯和笔记本电脑的DMFC系统。
微型或小型DMFC的开发成功，将解决二次电池能量密度低、充电时间长等问题，可开发电子产品更多的新功能。
而且，各类便携式电子产品不断涌现，对电池的需求在不断增加，市场前景广阔。
移动通讯、笔记本电脑、PDA及电动助力车等将是DMFC的巨大潜在市场。
作为燃料电池中必需的催化剂、质子膜及零部件等关键材料，目前主要来自国外厂家，国内还没有成熟产品。
因此，随着燃料电池的不断发展，燃料电池材料将和二次电池材料一样形成巨大的市场。
因此，一般认为小型燃料电池易达到商品化。
可以预计，在近三至五年内，微小型DMFC很可能成为电子工业中新的经济增长点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
质子交换膜燃料电池 ( PEMFC) 直接甲醇燃料电池 ( DMFC) 碱性燃料电池 ( AFC) 磷酸盐型燃料电池 ( PAFC) 熔融碳酸盐型燃料电池 (MCFC) 固体氧化物燃料电池 ( SOFC)
• DMFC在汽车行业的应用不如质子交换膜燃 料电池的应用成熟, 但是也有一些成功的案例。
• 2008年奥运会期间, 上海大众推出了 DMFC 燃料电池车, 充一次燃料可运行 300 k m;
技术开发
• 为得到较高的输出电压需将电池串联组成电池堆；
• 为防止催化剂中毒，阳极催化剂使用一般采用二元或多 元催化剂，如催化剂Pt-Ru/C等；
• 氧化物的形成可以在铂的表面与水反应生成提供活性氧 的中间体提供活性氧的中间体，这些中间体能促使PtCHO反应生成二氧化碳，改善Pt的催化性能，从而达到 促进Pt催化氧化甲醇的目的。
Direct Methanol Fuelcell 直接甲醇燃料电池
DMFC
• 优势: 体积小巧 储运方便 洁净环保 理论
能量比高 最易产业化和商业化的燃料电池。
• 缺陷: 能量转化率低 性能衰减快 成本高
应用
已成功地显示出可以用作手机和膝上型电脑的 电源，将来还具有为指定的终端用户使用的潜力。
谢 谢 观 看
选择=结果
汇报结束 谢谢观看！ 欢迎提出您的宝贵意见！
• 日本铃木将在第四十一届东京车展展出甲醇 燃料电池驱动的M IO轮椅车等全新概念车型。
• 三星 SDI公司日前开发出一款用于笔记本电 脑的燃料电池原型, 这款燃料电池能量密度 为200Wh/L, ቤተ መጻሕፍቲ ባይዱ约由 200 cm3的液态甲醇供 能, 能持续工作约15 h 。这与东芝或 NEC 公司的能量密度为 100~ 130Wh/L的笔记本 电脑燃料电池相比,持续使用时间更长, 而且 产品更加小巧和紧凑。
• 关键材料：质子交换膜，催化剂和双极板； • 双极板的材质：C材料或金属材料。
DMFC&PEMFC
• 相同点：电池单元由三合一膜电极，燃料测双极 板，空气侧双极板以及冷却板构成。
• 相较于 PEMFC， DMFC具备低温快速启动、燃 料洁净环保以及电池结构简单等特性。这使得 DMFC可能成为未来便携式电子产品应用的主流。
• 不同点：催化剂与质子交换膜，Nafion膜用于 DMFC时存在甲醇渗透现象；
• 改善方法：制备Nafion-SiO2膜，Nafion-PTFE复 合膜等。
前景
• 最容易实用化，商业化。 而新技术的发展会克服重重困难，一
步步的解决以上问题，尤其研制出对甲醇 氧化具有高的电催化活性和抗氧化物CO毒 化阳极催化剂和抗甲醇渗透的质子交换膜 会加快DMFC的实用化，产业化的速度！
结构原理
• 燃料：甲醇水溶 液
• 氧化剂：氧气或 空气
• 也是一种质子交 换膜电池，结构 和质子交换膜燃 料电池相似，只 是质子交换膜燃 料电池阳极使用 的燃料为H2 。
化学反应原理
• 负极：CH3OH+H2O • 正极：6H++3/2O2+6e• 总反应:CH3OH+ 3/2O2
CO2 +6H++6e3H2O 2H2O+CO2
