《伏安法测电阻》教学设计
伏安法测电阻教学设计(共6篇)
伏安法测电阻教学设计（共6篇）第1篇：伏安法测电阻教学设计第十三章第三节《“伏安法”测电阻》教学设计方案课题名称“伏安法”测电阻科目物理年级九年级（4）班教学时间1课时（45分钟）学习者分析九年级学生一般特征方面;1、学生抽象逻辑思想能力提高了，独立判断性明显发展，有明显成人感，自我管理能力提高了。
2、入门能力方面：能在实验探索活动中，能自己进行料想假设，并能根据假设制定实验规划设计实验，有较强的操作能力，能自主进行实验和手记证据并通过交流合作总结得到结论。
在理论学习中能有较强分析、推理能力，会运用图书等媒体查找参考资料。
3学习风格方面：喜欢动手操作，实验探索是最好的对手方式，更喜欢小组讨论的形式，对书面的试题，应该是会从容的面对，会理性的自主学习。
教学目标一、情感态度和价值观1.通过实验探索培养学生的分析归纳能力，竞争意识和合作精神。
2.培养学生保险操作意识。
二、过程和方法1、使学生进行科学探索，学会丈量电阻及减少误差的方法。
2、通过合作交流，让学生学会分析实验数据的方法三、知识和技能1.知道“伏安法”测电阻的原理。
2.学习拟定简单的科学探索规划和实验方案，了解了信息的收集和处理方法，初步形成对信息的高效性判断的意识，培养初步的信息收集和处理能力。
3.会用电压表、电流表测电阻。
4.会记录实验数据，知道简单的数据处理方法，会写简单的实验讲演。
教学着重、难点着重：1.根据实验课题的要求设计实验电路图，了解正确的操作顺序。
2.伏安法测电阻的原理和丈量方法。
难点：1如何根据实验的需要选择适当的器材。
2根据实验电路图进行实物连接，并且排除教学过程中出现的种种故障。
教学资源每小组同学准备2节带电池盒的干电池、开关、带灯座的小灯泡(2.5v)、定值电阻（20Ω）、滑动变阻器、导线若干。
教师自制多媒体课件。
上课环境多媒体大屏幕环境。
《“伏安法”测电阻》教学过程描述教学活动1(一)复习旧知1、欧姆定律的内容是什么？2、欧姆定律的公式是什么？它的变形公式又是什么？可以用这些变形公式求哪些物理量? 一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
九年级物理《伏安法测电阻》教案、教学设计
一、教学目标
（一）知识与技能
1.了解电阻的定义，理解电阻对电流的阻碍作用，掌握电阻的单位及换算关系。
2.掌握伏安法的原理，学会使用电压表、电流表测量电阻，并能正确读取数据。
3.学会通过实验观察电阻与电流、电压之间的关系，掌握欧姆定律的表达式。
4.能够运用所学的知识，解决实际电路中与电阻相关的问题。
（二）过程与方法
在本章节的教学过程中，引导学生采用以下过程与方法：
1.通过实验观察、数据分析，培养学生动手实践能力和科学探究精神。
2.采用问题驱动法，激发学生思考，引导学生运用已学的知识解决实际问题。
3.组织小组讨论，促进学生之间的交流与合作，提高学生的团队协作能力。
4.引导学生运用控制变量法，探究电阻与电流、电压之间的关系，培养学生科学的思维方法。
2.演示实验操作：现场演示伏安法测电阻的实验步骤，强调操作注意事项，如电路连接、仪器使用等。
3.分析电阻与电流、电压之间的关系：讲解欧姆定律，引导学生理解电阻与电流、电压之间的定量关系。
4.知识拓展：介绍电阻的串并联特性，以及在实际应用中的注意事项。
（三）学生小组讨论
1.教学活动设计：将学生分成若干小组，针对伏安法测电阻的实验原理、操作步骤、数据分析和注意事项进行讨论。
3.提醒学生关注实验安全，养成良好的实验习惯。
4.鼓励学生在课后进行拓展学习，如了解不同材料的电阻特性，进一步拓宽知识视野。
五、作业布置
1.基础知识巩固：请学生完成课后练习题，重点加强对伏安法测电阻原理、操作步骤及数据分析的理解和应用。
-练习题一：根据伏安法测电阻的原理，简述如何使用电压表、电流表测量电阻。
5.关注学生个体差异，针对不同学生的学习需求，给予个性化的指导与帮助，使全体学生都能在原有水平上得到提高。
伏安法测电阻教案高中物理
伏安法测电阻教案高中物理
一、教学目标
1. 了解伏安法测量电阻的原理及方法。
2. 掌握使用伏安法测量电阻的步骤。
3. 能够运用伏安法测量电阻并进行数据分析。
二、教学准备
1. 实验器材：电池、电流表、电阻器、导线等。
2. 实验原理：伏安法的原理和公式。
三、教学过程
1. 概念讲解
首先向学生介绍伏安法测量电阻的原理，即通过实验电路中的电流和电压来计算电阻值。
2. 实验操作
步骤一：连接电路
将电池、电流表和电阻器连接成一个闭合电路，在测量电阻之前先测量电流表的内阻，并
校准仪器。
步骤二：测量电流和电压
通过调节电阻器的阻值，使电流表指针读数在合适范围内，并测量电压表的读数。
步骤三：计算电阻
根据伏安法的公式，利用测量的电流和电压值计算电阻值。
3. 数据分析
将测得的电阻值与电阻器上标注的数值进行比较，分析误差产生的原因，并讨论改进方法。
四、教学小结
通过本次实验，学生应该了解伏安法测电阻的原理和方法，掌握测量电阻的步骤以及数据
分析的技巧。
同时，也能够应用所学知识解决实际问题。
五、实验注意事项
1. 实验操作时要小心谨慎，避免因不慎触电引发事故。
2. 注意电路的连接方式和仪器的正确使用，避免对实验结果产生影响。
3. 实验结束后及时清理实验器材，并将实验室环境恢复整洁。
以上就是本次伏安法测电阻的教案范本，希望能够帮助到您的教学工作。
祝您教学顺利！。
伏安法测电阻教学设计
伏安法测电阻教学设计一、教学目标1.了解伏安法测电阻的原理和方法；2.掌握伏安法测电阻的操作步骤；3.能够正确使用伏安法测量电阻值。
二、教学内容1.伏安法测电阻的原理；2.伏安表的使用方法；3.伏安法测量电阻值的操作步骤。
三、教学步骤1.导入（5分钟）引导学生回忆并简单复习欧姆定律的内容，通过回答问题来激发学生的思考。
2.理论讲解（20分钟）a)伏安法测电阻的原理：讲解伏安法测电阻的基本原理，包括欧姆定律的定义、电压、电流和电阻之间的关系。
b)仪器介绍：介绍伏安表的结构和使用方法，包括读取电压和电流值的操作步骤。
3.操作演示（20分钟）在黑板上画出连接图，通过实际操作演示如何使用伏安法测电阻，包括连接电路、调节电压和读取数据等步骤。
同时，解释操作过程中需要注意的事项和常见错误。
4.实验操作（30分钟）将学生分成小组，每个小组配备一台伏安表和一组不同电阻值的电阻器。
要求学生按照刚才演示的步骤，使用伏安法测量电阻值，并记录实验数据。
教师在实验过程中及时检查每个小组的操作情况，并解答他们的问题。
5.实验记录和分析（20分钟）要求学生将实验数据整理成表格，并绘制出电压-电流的图像。
引导学生通过数据分析，探讨电阻值和电流之间的关系，并总结出结论。
6.实验总结（5分钟）四、教学评价1.实验报告：要求学生撰写实验报告，包括实验目的、原理、步骤、实验数据及分析等内容。
2.综合评价：根据学生的实验表现和实验报告，对他们的操作技能和理论掌握情况进行综合评价。
五、教学拓展如果有时间和条件，可以引导学生设计并进行一些变量实验，如改变电流大小或电压大小，观察电阻值的变化规律，并思考可能的原因。
六、教学反思伏安法是测量电阻值最常用的方法之一，但对于刚接触的学生来说，可能会存在一些理解和操作上的困惑。
因此，在教学过程中，应注重理论和操作的结合，通过实际操作和数据分析的方式，帮助学生更好地理解和掌握伏安法测电阻的原理和方法。
此外，在实验过程中要不断引导学生思考，培养他们的实验设计和分析能力。

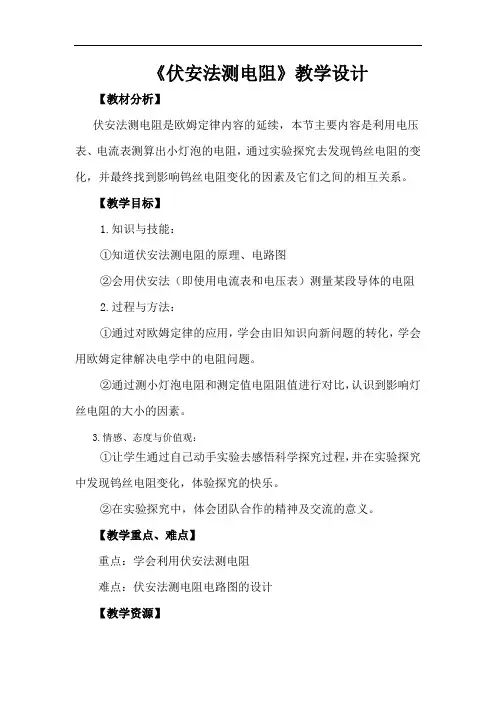

初中物理_伏安法测电阻教学设计学情分析教材分析课后反思
《伏安法测电阻》教学设计【教材分析】伏安法测电阻是欧姆定律内容的延续，本节主要内容是利用电压表、电流表测算出小灯泡的电阻，通过实验探究去发现钨丝电阻的变化，并最终找到影响钨丝电阻变化的因素及它们之间的相互关系。
【教学目标】1.知识与技能：①知道伏安法测电阻的原理、电路图②会用伏安法（即使用电流表和电压表）测量某段导体的电阻2.过程与方法：①通过对欧姆定律的应用，学会由旧知识向新问题的转化，学会用欧姆定律解决电学中的电阻问题。
②通过测小灯泡电阻和测定值电阻阻值进行对比，认识到影响灯丝电阻的大小的因素。
3.情感、态度与价值观：①让学生通过自己动手实验去感悟科学探究过程，并在实验探究中发现钨丝电阻变化，体验探究的快乐。
②在实验探究中，体会团队合作的精神及交流的意义。
【教学重点、难点】重点：学会利用伏安法测电阻难点：伏安法测电阻电路图的设计【教学资源】1、学生分组实验器材：小灯泡（2.5V）、电流表、电压表、开关、电池阻（3V）、滑动变阻器、导线、实验活动卡。
2、演示器材：电流表、电压表、开关、电池阻（3V）、滑动变阻器、导线、定值电阻（10Ω）3、自制PPT幻灯片【教学设计思路】本节课的教学，重在培养学生的探究性学习能力，一方面强调通过问题来进行学习，把问题看作是学习的动力、起点和贯穿于学习过程的主线；另一方面通过学习来生成问题，把学习过程看成是发现问题、提出问题、分析问题和解决问题的过程”．结合教学实际，对教材作如下设计。
①：打开探究之门。
欧姆定律实际应用②：探究实验。
教师组织学生设计、讨论实验方案。
③：发现与拓展。
引导学生分析实验数据，感知灯丝的电阻受温度的影响。
【教学过程】一、复习引入同学们上节课学习了欧姆定律，并已能用欧姆定律的公式做一些简单的计算，可以用电压表和电流表分别测出电压和电流。
这也让我们找到了一种测量电阻的方法，我们把它叫做“伏安法”测电阻。
二、新课教学（一）提出问题师：根据什么公式算出灯泡灯丝的电阻？生：欧姆定律的变形公式。
《伏安法测电阻》教案2
《伏安法测电阻》教案2《伏安法测电阻》教案2教案2:伏安法测电阻教学目标：1.了解伏安法测电阻的原理和方法；2.学会使用伏安法测量电路中的电阻值；3.掌握分压法和串联法两种计算电路中电阻值的方法；4.运用所学知识解决实际问题。
教学内容：1.伏安法测电阻的原理和方法；2.分压法计算电路中电阻值的方法；3.串联法计算电路中电阻值的方法；4.实际问题解决。
教学过程：一、导入(10分钟)1.提问：你们知道如何测量电路中的电阻值吗？2.学生回答问题并互动交流。
二、讲解伏安法测电阻的原理和方法(30分钟)1.讲解伏安法测电阻的原理：根据欧姆定律，电阻和电流、电压之间的关系可以表示为R=V/I，其中R为电阻的值，V为电压，I为电流。
2.介绍伏安法测电阻的步骤和注意事项：a.使用恒流源和电压表进行测量；b.测量时，需要断开电路并将电流源和电压表连接到待测电阻上；c.测量时，需要记录电流和电压的数值。
三、讲解分压法和串联法计算电路中电阻值的方法(30分钟)1.讲解分压法计算电路中电阻值的方法：a.在电路中设置一个分压电阻Rx；b.测试电压Ux；c.根据分压定律，可以得到Rx=Ux/I，其中Rx为电阻的值，Ux为电压，I为电流。
d.注意：分压电阻的值需要远大于测量电路中的电阻，以保证测量的准确性。
2.讲解串联法计算电路中电阻值的方法：a.将待测电阻连入电路中；b.测试电压U1和U2；c.根据串联定律，可以得到R2=(U2/U1)×R1，其中R1和R2分别为待测电阻和已知电阻的值，U1和U2分别为已知电阻和待测电阻的电压。
d.注意：串联法需要有一个已知电阻值来计算待测电阻的值。
四、讲解实际问题解决(20分钟)1.提供几个实际问题，让学生运用所学知识解决：a.一个电路中有一个未知电阻和一个已知电阻，如何使用串联法计算出未知电阻的值？b.一个电路中有两个未知电阻和一个已知电阻，如何使用分压法和串联法计算出两个未知电阻的值？c.如何选择分压法和串联法来测量电路中的电阻？2.学生讨论和回答问题。
伏安法测电阻教案
伏安法测电阻教案一、教学目标：知识与技能：1. 理解伏安法测电阻的原理；2. 学会使用电压表和电流表进行测量；3. 能够计算电阻值。
过程与方法：1. 通过实验探究电阻与电压、电流的关系；2. 学会使用控制变量法进行实验。
情感态度价值观：1. 培养学生的实验操作能力；2. 培养学生团队合作精神；3. 培养学生对科学的热爱和探究精神。
二、教学重点与难点：重点：1. 伏安法测电阻的原理；2. 电压表和电流表的使用方法；3. 电阻值的计算。
难点：1. 实验过程中的数据处理；2. 控制变量法的运用。
三、教学准备：器材：1. 电压表；2. 电流表；3. 电阻箱；4. 导线；5. 电源。
环境：实验室。
四、教学过程：步骤1：引入新课1. 提问：什么是电阻？为什么我们需要测量电阻？2. 引导学生思考电阻在电路中的作用。
步骤2：讲解伏安法测电阻的原理1. 介绍伏安法测电阻的原理；2. 讲解电压表和电流表的使用方法；3. 讲解如何计算电阻值。
步骤3：实验操作1. 分组进行实验；2. 学生动手操作，测量电阻值；3. 教师巡回指导，解答学生疑问。
步骤4：数据处理与分析1. 学生整理实验数据；2. 教师引导学生分析电阻与电压、电流的关系；3. 学生总结实验结论。
步骤5：课堂小结1. 学生回顾本节课所学内容；2. 教师强调注意事项；3. 学生提问，教师解答。
五、课后作业：1. 复习伏安法测电阻的原理及实验操作方法；2. 完成实验报告，包括实验数据、分析及结论；3. 预习下一节课内容。
六、教学评价：1. 学生能理解伏安法测电阻的原理，并掌握电压表和电流表的使用方法；2. 学生能够独立完成电阻值的计算；3. 学生能够运用控制变量法进行实验探究；4. 学生具备一定的实验操作能力和团队合作精神。
七、教学反思：在教学过程中，教师应关注学生的学习反馈，及时调整教学节奏和难度，确保学生能够理解和掌握伏安法测电阻的方法。
教师要注重培养学生的实验操作能力和团队合作精神，引导学生主动探究科学知识。
伏安法测电阻(教案)
简介
• 伏安法—— 利用欧姆定律，测出待测电阻； • 伏安特性——电流随电压的变化关系称伏安特 性。 • 伏安特性为直线的元件称为线性元件； • 非线性元件：热敏电阻、二极管、灯泡等。 • 伏安法最适合于测定非线性元件的伏安特性。 • 伏安法的缺点是测量准确度不高，受电表准确 度等级的限制，电表接入误差的影响。
实验内容
要求与注意事项
• • • • • 检查接线注意表的正负是否接对，电键的连接是否正确； 读电表读数时注意表的等级，由此算出电表的最大绝对误差， 读数的有效数字不可太多也不可太少， 均匀选择数据点，如反向时可先每隔1V测一个点，待电流变大 后再多几个测量点；正向时可先每隔0.1V测一个点，待电流增 加后再多测几个点； Exce做图，注意数据的正负，负值的一定带上负号；还要注意 输入数据的顺序，如可完全从大到小，或完全从小到大，以防 图线（用散点图）画得乱七八糟； 5．线性电阻做为选做内容，要求同学尽量作出数据，并上机 输入数据，作出图线和二极管的特性曲线比较。
作图法
U R I
K1 R0 E
U (V)
U (V)
ΔU (V)
UA (V) V
K2
I (mA)
A
图 2-7-3 灯泡灯丝伏安特性
图 2-7-4 灯丝伏安特性曲线系统误差修正
曲线测量线路
R
U I
实验仪器
直流稳压电源、滑线变阻器、 电压表（给出内阻值）、电流表（给出内阻 值）、 单Leabharlann 单掷开关、二极管。大学
物
理
实
验
伏安特性研究
实验目的
1. 了解所用电学仪器的结构，正确使用这 些仪器，学会仪器误差的估算。 2. 学习电学实验规程,掌握回路接线法则。 3. 学习测量条件的选择以及对系统误差的 修正。 4. 测量并作出非线性电阻的伏安特性曲线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《15-3伏安法测电阻》教学设计教学过程：
计实验电路呢？
教师总结：
实验原理：欧姆定律的变形公式R=U/I。
实验器材：学生电源、电流表、电压表、滑动变阻器、开关、2.5V的小灯泡各一个，导线若干。
实验电路图：如图所示。
3、进行实验与收集证据
实验步骤：
（1）根据设计的电路图连接电路（注意开关、滑动变阻器、两表的使用），连接电路要按一定的顺序进行，如：可以从电池的正极开始，依次连接开关、其他元件，一直到电池的负极。
（2）检查无误后，闭合开关S，缓慢调节滑动变阻器，使灯丝暗红、微弱发光、正常发光时，各测一次电流值和相应的电压值，分别读出电压表、电流表的示数，填入表格。
（3）最后计算出灯丝在上述几种情况下的电阻值。
学生先自己设计实验计划，
然后以小组为单位进行交流，最
后确定。
学生设计实验电路图，并且
板演，师生共同矫正。
学生交流实验步骤及注意
事项。
实验注意事项：接线时，开
关要处于断开状态，每次实验观
察读数后应马上断开开关；闭合
开关前，滑动变阻器的滑片P要
处于最大电阻值位置；电压表选
用的量程根据电源电压来确定；
电流表选用的量程根据电源电
压U及待测电阻R（I=
R
U
）估
算来确定；改变加在小灯泡两端
培养学生的合作精
神。
提高学生的实验能
力。
通过探究活动，使学
生体验学习的方法，感受
科学的魅力，初步获得成
就感。
板书设计
“伏安法”测电阻.
U
实验原理：R=
I
实验电路：
实验器材：学生电源、电流表、电压表、滑动变阻器、开关、2.5V的小灯泡各一个，导线若干。
实验步骤：
（1）根据设计的电路图连接电路（注意开关、滑动变阻器、电压表、电流表的使用）,连接电路要按一定的顺序进行，如可以从电池的正极开始，依次连接开关、其它电路元件直到电源负极。
（2）检查无误后，闭合开关S，调节滑动变阻器，，使灯丝暗红、微弱发光、正常发光，各测一次电流值和相应的电压值，分别读出电压表、电流表的读数，填入表格。
（3）计算出灯丝在上述几种情况下的电阻值。
实验次数电压（U/V）电流（I/A）电阻(R/Ω) 灯泡亮度
1 灯丝暗红
2 微弱发光
3 正常发光
课后练习
1．在“用伏安法测电阻”的实验中，下列注意事项中，没有必要的是：（）
A. 接电路时，先断开开关。
B. 应从电源的正极开始连线，开关应靠近电源的正极。
C. 在无法估计被测电阻大小时，电流表、电压表应选用较大的量程。
D. 将变阻器连入电路时，滑片应放在变阻器阻值最大的位置上。
2在做“用伏安法测电阻”的实验时，误将电流表和电压表的位置调换了位置，闭合开关S后，下列现象中会发生的是：（）
A。
电压表烧坏。
B. 电流表烧坏。
C. 小灯泡烧坏。
D. 小灯泡不亮。
3.如图所示，若要使滑动变阻器的滑片P 向A端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱和接在电路的M、N
两端．
4．小刚同学测量2.5V小灯泡的电阻时，连接的电路如图：
(1)检查电路，发现有导线连接错误，请你在连接错误的导
线上打“×”。
闭合开关，会出现现象.在图中补．
画出
．．正确的连线.闭合开关前，他应将滑动变阻器的滑片调到
端(填“A”或“B”)；
(2)小刚改正错误后，按正确的操作测得的数据如右表：
则第1次测得的小灯泡的电阻为；从表中计算出三次小灯泡的电阻不相等，你认为可能的原因是
.。
