CCD芯片尺寸和镜头焦距计算方法
安防监控CCD靶面尺寸视角、距离、焦距录像大数据量
CCD靶面尺寸划分摄像机摄像器件（CCD）的尺寸分为1英寸、1/2英寸、1/3英寸、1/4英寸等。
其中以1/3英寸和1/2英寸最为常见。
CCD尺寸水平（mm）垂直（mm）对角线（mm）1英寸12.7 9.6 162/3英寸 8.8 6.6 111/2英寸 6.4 4.8 81/3英寸 4.8 3.6 61/4英寸 3.6 2.4 4镜头焦距的确定在选择镜头时，有以下五个因素确定镜头标准：（1）监控现场的大小；（2）被摄物体的大小；（3）物距；（4）焦距；（5） CCD靶面尺寸。
前4点可由现场测量并通过计算来确定镜头的焦距标准，其计算方法如下：u 1/3″CCD F=4.8×L/W或F=3.6×L/H（焦距F＝CCD水平宽度*物距/物宽）或（焦距F＝CCD垂直高度*物距/物高）u 1/2″CCD F=6.4×L/W或F=4.8×L/H其中，W为被摄物体的宽度；H为被摄物体的高度；L为镜头到被摄物体间的距离；F为镜头焦距。
那么为何在镜头的选用中考虑CCD靶面的尺寸呢?为了从1/3″与1/2″ CCD摄像机中获取同样的视角，1/3″ CCD摄像机镜头焦距必须缩短；相反如果在1/3″ CCD与1/2″ CCD摄像机中采用相同焦距的镜头，情况又如何呢?1/3″ CCD摄像机视角将比1/2″CCD摄像机明显地减小，同时1/3″ CCD摄像机的图像在监视器上将比1/2″ CCD的图像放大，产生了使用长焦距镜头的效果。
另外我们在选择镜头时还要注意这样一个原则：即小尺寸靶面的CCD可使用大尺寸靶面CCD摄像机的镜头，反之则不行。
原因是：如1/2″ CCD摄像机采用1/3″镜头，则进光量会变小，色彩会变差，甚至图像也会缺损；反之，则进光量会变大，色彩会变好，图像效果肯定会变好。
当然，综合各种因素，摄像机最好还是选择与其相匹配的镜头。
3、正确选用镜头焦距的理论计算摄取景物的镜头视场角是极为重要的参数，镜头视场角随镜头焦距及摄像机规格大小而变化(其变化关系如前所述)，覆盖景物镜头的焦距可用下述公式计算：(1)f=u•D/U(2)f=h•D/Hf：镜头焦距、U：景物实际高度、H：景物实际宽度、D：镜头至景物实测距离、u：图像高度、h：图像宽度举例说明：当选用1/2″镜头时，图像尺寸为u=4.8mm，h=6.4mm。
摄像机焦距的计算方法
摄像机焦距的计算方法一、公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。
1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下；f = w D / Wf = h D / Hf：镜头焦距w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度D：被摄物体至镜头中心的距离h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm规格 w h1/3" 4.8 3.61/2" 6.4 4.82/3" 8.8 6.61" 12.7 9.6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。
2、视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。
水平视场角β（水平观看的角度）β=2tg-1= 垂直视场角q（垂直观看的角度） q=2tg-1= 式中w、H、f同上水平视场角与垂直视场角的关系如下：q=或=q 表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值，如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H和视场宽度W. H=2Ltg、W=2Ltg 例如；摄像机的摄像管为17mm(2/3in),镜头焦距f为12mm，从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m，试求视场的宽度w。
W=2Ltg=2×2tg=1.46m 则H=W=×1.46=1.059m 焦距f 越和长，视场角越小，监视的目标也就小。
二、图解法如前所示，摄像机镜头的视场由宽（W）。
高（H）和与摄像机的距离（D）决定，一旦决定了摄像机要监视的景物，正确地选择镜头的焦距就由来3个因素决定； *.欲监视景物的尺寸 *.摄像机与景物的距离 *.摄像机成像器的尺士：1/3"、1/2"、2/3"或1"。
监控摄像机镜头焦距计算方法
监控摄像机镜头焦距计算方法发布时间: 2008-9-27 14:26:45 一、公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。
1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下；f=wL/Wf=hL/hf：镜头焦距w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm规格 W H1/3" 4.8 3.61/2" 6.4 4.82/3" 8.8 6.61" 12.7 9.6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。
2、视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。
水平视场角β（水平观看的角度）β=2tg-1= 垂直视场角q（垂直观看的角度）q=2tg-1= 式中w、H、f同上水平视场角与垂直视场角的关系如下：q=或=q 表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值，如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H和视场宽度W. H=2Ltg、W=2Ltg 例如；摄像机的摄像管为17mm(2/3in),镜头焦距f为12mm，从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m，试求视场的宽度w。
W=2Ltg=2×2 tg=1.46m 则H=W=×1.46=1.059m焦距f越和长，视场角越小，监视的目标也就小。
二、图解法如前所示，摄像机镜头的视场由宽（W）。
高（H）和与摄像机的距离（L）决定，一旦决定了摄像机要监视的景物，正确地选择镜头的焦距就由来3个因素决定；*.欲监视景物的尺寸*.摄像机与景物的距离*.摄像机成像器的尺士：1/3"、1/2"、2/3"或1"。
镜头角度与距离计算方法
专用的镜头角度计算方法镜头焦距的计算1公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。
1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下；f=wL/W 2、f=hL/hf；镜头焦距w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm规格W H1/3" 4.8 3.61/2" 6.4 4.82/3" 8.8 6.61" 12.7 9.6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。
2视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。
水平视场角β（水平观看的角度）β=2tg-1= 垂直视场角q（垂直观看的角度）q=2tg-1= 式中w、H、f同上水平视场角与垂直视场角的关系如下：q=或=q 表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值，如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H和视场宽度W.H=2Ltg、W=2Ltg 例如；摄像机的摄像管为17mm(2/3in),镜头焦距f为12mm，从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m，试求视场的宽度w。
W=2Ltg=2×2tg=1.46m 则H=W=×1.46=1.059m 焦距f越和长，视场角越小，监视的目标也就小。
图解法如前所示，摄像机镜头的视场由宽（W）。
高（H）和与摄像机的距离（L）决定，一旦决定了摄像机要监视的景物，正确地选择镜头的焦距就由来3个因素决定；*.欲监视景物的尺寸*.摄像机与景物的距离*.摄像机成像器的尺士：1/3"、1/2"、2/3"或1"。
CCD及CMOS尺寸计算

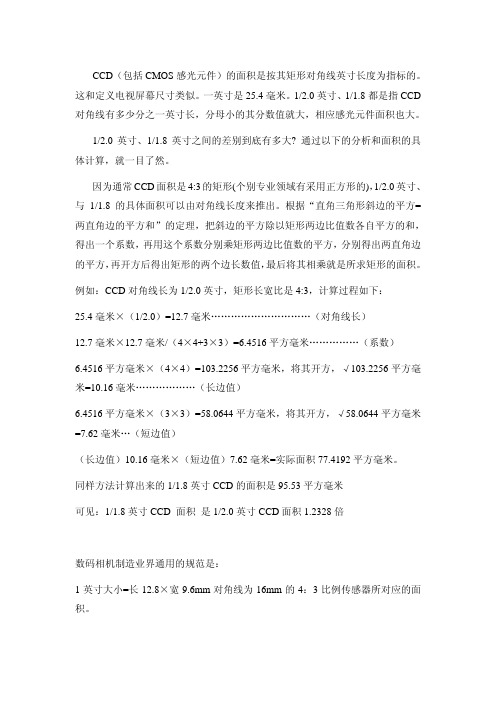

CCD（包括CMOS感光元件）的面积是按其矩形对角线英寸长度为指标的。
这和定义电视屏幕尺寸类似。
一英寸是25.4毫米。
1/2.0英寸、1/1.8都是指CCD 对角线有多少分之一英寸长，分母小的其分数值就大，相应感光元件面积也大。
1/2.0英寸、1/1.8英寸之间的差别到底有多大? 通过以下的分析和面积的具体计算，就一目了然。
因为通常CCD面积是4:3的矩形(个别专业领域有采用正方形的)，1/2.0英寸、与1/1.8的具体面积可以由对角线长度来推出。
根据“直角三角形斜边的平方=两直角边的平方和”的定理，把斜边的平方除以矩形两边比值数各自平方的和，得出一个系数，再用这个系数分别乘矩形两边比值数的平方，分别得出两直角边的平方，再开方后得出矩形的两个边长数值，最后将其相乘就是所求矩形的面积。
例如：CCD对角线长为1/2.0英寸，矩形长宽比是4:3，计算过程如下：25.4毫米×（1/2.0）=12.7毫米…………………………（对角线长）12.7毫米×12.7毫米/（4×4+3×3）=6.4516平方毫米……………（系数）6.4516平方毫米×（4×4）=103.2256平方毫米，将其开方，√103.2256平方毫米=10.16毫米………………（长边值）6.4516平方毫米×（3×3）=58.0644平方毫米，将其开方，√58.0644平方毫米=7.62毫米…（短边值）（长边值）10.16毫米×（短边值）7.62毫米=实际面积77.4192平方毫米。
同样方法计算出来的1/1.8英寸CCD的面积是95.53平方毫米可见：1/1.8英寸CCD 面积是1/2.0英寸CCD面积1.2328倍数码相机制造业界通用的规范是：1英寸大小=长12.8×宽9.6mm对角线为16mm的4：3比例传感器所对应的面积。
1/2英寸传感器的对角线就是1英寸的一半，为8mm，1/4英寸就是1英寸的1/4，对角线长度即为4mm。
高清摄像机CCD成像像素计算
高清摄像机CCD成像像素计算一、本次方案推荐使用的摄像机（安装于伺服平台内）CCD传感器的靶面尺寸：1/3” 4.8mm*3.6mm、有效成像像素为：1920*1080、镜头焦距为11—300mm。
二、视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。
镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下；f=wL/Wf=hL/Hf：镜头焦距w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度三、计算被摄物体在CCD上的成像像素，被摄物体到镜头的距离为：10km，被摄物体的大小为：1.5米*0.5米。
被摄物体在最大焦距情况下CCD靶面的成像尺寸为（单位：mm）：1.宽度计算w=f*W/L=300*1500/10*1000*1000(mm)=9/200(mm)2. 高度计算h=f*H/L=300*500/10*1000*1000(mm)=3/200(mm)被摄物体在最大焦距情况下CCD靶面的成像尺寸为：9/200*3/200（mm）综合所推，被摄物体在最大焦距情况下在CCD上的宽度成像像素为：9/200*1920/4.8=18像素被摄物体在最大焦距情况下在CCD上的高度成像像素为：因为CCD靶面尺寸宽高比为：4：3，CCD的高度像素因以1440为准，高度的成像像素为：3/200*1440/3.6=6像素所以被摄物体在10km距离，在CCD靶面成像尺寸的有效像素为：18*6像素。
同理被摄物体在5km时，物体在CCD上的成像像素为：36*12；在3km时，物体在CCD上的成像像素为：60*20；在1km时，物体在CCD上的成像像素为：180*60。
镜头及焦距计算方法
镜头及焦距计算方法一、公式计算法：视场和焦距的计算:视场是指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离、镜头焦距及所要求的成像大小确定的。
1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下：f=wL/Wf=hL/Hf：镜头焦距w：图象的宽度（被摄物体在CCD靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度（被摄物体在CCD靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度：CCD靶面规格尺寸：单位mm由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3，当L不变，H 或W增大时，f变小，当H或W不变，L增大时，f增大。
2、视场角的计算：如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。
水平视场角β（水平观看的角度）β=2arctg(w/2f)=2arctg(W/2L)垂直视场角q（垂直观看的角度）q=2arctg(h/2f)=2arctg(H/2L)式中w、H、f、L同上水平视场角与垂直视场角的关系如下：4/3=tg(β/2)/tg(q/2)镜头角度表中列出了不同尺寸摄像层和不同焦距f时的水平视场角β的值，如果知道了水平或垂直场角便可按下式计算出视场高度H和视场宽度W。
H=2Ltg（q/2）、W=2Ltg(β/2)例如；摄像机的传感器靶面为17mm(2/3in)，镜头焦距f为12mm，从查得水平视场角为40°而镜头与被摄取物体的距离为2m，试求视场的宽度w。
W=2Ltg(β/2)=2×2tg20°=1.46m 则H =1.095m焦距f越长，视场角越小，监视的目标也就小。
二、图解法:如前所示，摄像机镜头的视场由宽（W）、高（H）和与摄像机的距离（L）决定，一旦决定了摄像机要监视的景物，正确地选择镜头的焦距就由3个因素决定；*.欲监视景物的尺寸*.摄像机与景物的距离*.摄像机成像器的尺寸：1/3"、1/2"、2/3"或1"。
安防监控CCD靶面尺寸视角距离焦距录像数据量
CCD靶面尺寸划分摄像机摄像器件(CCD)的尺寸分为1英寸、1/2英寸、1/3英寸、1/4英寸等。
其中以1/3英寸与1/2英寸最为常见。
CCD尺寸水平(mm) 垂直(mm) 对角线(mm)1英寸 12、7 9、6 162/3英寸8、8 6、6 111/2英寸6、4 4、8 81/3英寸4、8 3、6 61/4英寸 3、6 2、4 4镜头焦距的确定在选择镜头时,有以下五个因素确定镜头标准:(1) 监控现场的大小;(2) 被摄物体的大小;(3) 物距;(4) 焦距;(5) CCD靶面尺寸。
前4点可由现场测量并通过计算来确定镜头的焦距标准,其计算方法如下:u 1/3″CCD F=4、8×L/W或F=3、6×L/H(焦距F＝CCD水平宽度*物距/物宽)或(焦距F＝CCD垂直高度*物距/物高)u 1/2″CCD F=6、4×L/W或F=4、8×L/H其中,W为被摄物体的宽度;H为被摄物体的高度;L为镜头到被摄物体间的距离;F为镜头焦距。
那么为何在镜头的选用中考虑CCD靶面的尺寸呢?为了从1/3″与1/2″CCD摄像机中获取同样的视角,1/3″CCD摄像机镜头焦距必须缩短;相反如果在1/3″CCD与1/2″CCD摄像机中采用相同焦距的镜头,情况又如何呢?1/3″CCD摄像机视角将比1/2″CCD摄像机明显地减小,同时1/3″CCD摄像机的图像在监视器上将比1/2″CCD的图像放大,产生了使用长焦距镜头的效果。
另外我们在选择镜头时还要注意这样一个原则:即小尺寸靶面的CCD可使用大尺寸靶面CCD摄像机的镜头,反之则不行。
原因就是:如1/2″CCD摄像机采用1/3″镜头,则进光量会变小,色彩会变差,甚至图像也会缺损;反之,则进光量会变大,色彩会变好,图像效果肯定会变好。
当然,综合各种因素,摄像机最好还就是选择与其相匹配的镜头。
3、正确选用镜头焦距的理论计算摄取景物的镜头视场角就是极为重要的参数,镜头视场角随镜头焦距及摄像机规格大小而变化(其变化关系如前所述),覆盖景物镜头的焦距可用下述公式计算:(1)f=u•D/U(2)f=h•D/Hf:镜头焦距、U:景物实际高度、H:景物实际宽度、D:镜头至景物实测距离、u:图像高度、h:图像宽度举例说明:当选用1/2″镜头时,图像尺寸为u=4、8mm,h=6、4mm。
焦距的计算
焦距的计算
焦距是相机镜头的一个重要参数，它决定了相机捕捉的场景范围和放大倍率。
下面是一个简单的焦距计算公式：
$F=wD/W$
其中，$F$表示焦距，$w$表示图像的宽度（被摄物体在CCD靶面上成像宽度），$D$表示被摄物体至镜头的距离，$W$表示被摄物体宽度。
在实际应用中，需要根据相机的CCD靶面规格尺寸、图像的宽度和被摄物体至镜头的距离等参数来计算焦距。
如果相机的CCD靶面规格尺寸已知，则可以根据公式直接计算出焦距。
另外，在计算焦距时，还需要考虑相机的视场角。
视场角是指相机能够拍摄的场景范围，它与焦距和被摄物体至镜头的距离有关。
如果知道了水平或垂直视场角，则可以按公式计算出现场宽度和高度。
安防监控CCD靶面尺寸视角、距离、焦距-录像数据量
CCD靶面尺寸划分摄像机摄像器件（CCD）的尺寸分为1英寸、1/2英寸、1/3英寸、1/4英寸等.其中以1/3英寸和1/2英寸最为常见。
CCD尺寸水平（mm）垂直（mm）对角线（mm）1英寸 12.7 9.6 162/3英寸8.8 6。
6 111/2英寸 6.4 4.8 81/3英寸 4.8 3。
6 61/4英寸 3。
6 2。
4 4镜头焦距的确定在选择镜头时，有以下五个因素确定镜头标准：（1）监控现场的大小；（2）被摄物体的大小；（3）物距；（4）焦距；(5）CCD靶面尺寸。
前4点可由现场测量并通过计算来确定镜头的焦距标准，其计算方法如下：u 1/3″CCD F=4。
8×L/W或F=3。
6×L/H（焦距F＝CCD水平宽度＊物距/物宽)或（焦距F＝CCD垂直高度＊物距/物高)u 1/2″CCD F=6。
4×L/W或F=4.8×L/H其中，W为被摄物体的宽度；H为被摄物体的高度；L为镜头到被摄物体间的距离;F为镜头焦距.那么为何在镜头的选用中考虑CCD靶面的尺寸呢?为了从1/3″与1/2″CCD摄像机中获取同样的视角，1/3″CCD摄像机镜头焦距必须缩短；相反如果在1/3″CCD与1/2″CCD摄像机中采用相同焦距的镜头,情况又如何呢?1/3″CCD摄像机视角将比1/2″CCD摄像机明显地减小，同时1/3″CCD摄像机的图像在监视器上将比1/2″CCD的图像放大，产生了使用长焦距镜头的效果。
另外我们在选择镜头时还要注意这样一个原则：即小尺寸靶面的CCD可使用大尺寸靶面CCD摄像机的镜头，反之则不行。
原因是：如1/2″CCD摄像机采用1/3″镜头，则进光量会变小，色彩会变差，甚至图像也会缺损；反之，则进光量会变大，色彩会变好，图像效果肯定会变好。
当然，综合各种因素，摄像机最好还是选择与其相匹配的镜头。
3、正确选用镜头焦距的理论计算摄取景物的镜头视场角是极为重要的参数,镜头视场角随镜头焦距及摄像机规格大小而变化（其变化关系如前所述)，覆盖景物镜头的焦距可用下述公式计算：(1）f=u•D/U(2)f=h•D/Hf：镜头焦距、U：景物实际高度、H：景物实际宽度、D：镜头至景物实测距离、u：图像高度、h：图像宽度举例说明:当选用1/2″镜头时，图像尺寸为u=4。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CCD芯片尺寸
1英寸——靶面尺寸为宽12.7mm*高9.6mm，对角线16mm。
2/3英寸——靶面尺寸为宽8.8mm*高6.6mm，对角线11mm。
1/2英寸——靶面尺寸为宽6.4mm*高4.8mm，对角线8mm。
1/3英寸——靶面尺寸为宽4.8mm*高3.6mm，对角线6mm。
1/4英寸——靶面尺寸为宽3.2mm*高2.4mm，对角线4mm。
监控摄像头镜头焦距计算方法。
一、公式计算法：
视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。
1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下；
f=wL/W
f=hL/h
f：镜头焦距 w：图象的宽度（被摄物体在ccd靶面上成象宽度）
W：被摄物体宽度
L：被摄物体至镜头的距离
h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度
H：被摄物体的高度
ccd靶面规格尺寸：单位mm
规格 W H
1/3" 4.8 3.6
1/2" 6.4 4.8
2/3" 8.8 6.6
1" 12.7 9.6
由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L 不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。
2、视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。
水平视场角β（水平观看的角度）β=2tg-1= 垂直视场角q（垂直观看的角度） q=2tg-1= 式中w、H、f同上水平视场角与垂直视场角的关系如下： q=或=q 表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值，如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H和视场宽度W. H=2Ltg、W=2Ltg 例如；摄像机的摄像管为17mm(2/3in),镜头焦距f为12mm，从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m，试求视场的宽度w。
W=2Ltg=2×2tg=1.46m 则H=W=×1.46=1.059m 焦距f越和长，视场角越小，监视的目标也就小。
二、图解法
如前所示，摄像机镜头的视场由宽（W）。
高（H）和与摄像机的距离（L）决定，一旦决定了摄像机要监视的景物，正确地选择镜头的焦距就由来3个因素决定； *.欲监视景物的尺寸 *.摄像机与景物的距离 *.摄像机成像器的尺士：1/3"、1/2"、2/3"或1"。
图解选择镜头步骤：所需的视场与镜头的焦距有一个简单的关系。
利用这个关系可选择适当的镜头。
估计或实测视场的最大宽度；估计或实测量摄像机与被摄景物间的距离；使用1/3”镜头时使用图2，使用1/2镜头时使用图3，使用2/3”镜头时使用图4，使用1镜头时使用图5。
具体方法：在以W和L为座标轴的图示2-5中，查出应选用的镜头焦距。
为确保景物完全包含在视场之中，应选用座标交点上，面那条线指示的数值。
例如：视场宽50m,距离40m,使用1/3"格式的镜头，在座标图中的交点比代表4mm镜头的线偏上一点。
这表明如果使用4mm 镜头就不能覆盖50m的视场。
而用2.8mm的镜头则可以完全覆盖视场。
f=vD/V
f=hD/H
其中，f代表焦距，v代表CCD靶面垂直高度，V代表被观测物体高度，h代表CCD靶面水平宽度，H代表被观测物体宽度。
举例：假设用1/2”CCD摄像头观测，被测物体宽440毫米，高330毫米，镜头焦点距物体2500毫米。
由公式可以算出：
焦距f=6.4X2500/440≈36毫米或
焦距f=4.8X2500/330≈36毫米
当焦距数值算出后，如果没有对应焦距的镜头是很正常的，这时可以根据产品目录选择相近的型号，一般选择比计算值小的，这样视角还会大一些。
