三阀组、五阀组选型
FZ系列阀组主要用于各式差压/压力变送器输入信号的开启、关闭、压力平衡及排放操作，便于仪表在线安装、维护、检查。
阀组按功能分为截止阀、二阀组、三阀组、五阀组。
系列阀组可广泛应用于石油、化工、冶金、电力、液体、天然气等各种输送管道。
FZ 简介
产品概述
阀组特性
安全止动销采用不锈钢销防止阀座振动而脱离阀体
阀体设计一体式结构，高强度，高可靠性阀座密封不锈钢间硬密封，安全可靠
阀芯高性能双向不锈钢及球面定位功能提高了阀门的密封性及使用寿命，。
润滑脂密封垫圈与调节螺杆之间利用进口润滑脂减少摩擦，提高密封性能。
结构材质SUS316SUS304、、蒙乃尔合金、哈氏合金
标示盖引压阀、平衡阀、排污阀采用绿、红、蓝标示，清新自然密封填料PTFE
工作压力32MPa 42MPa 、工作温度≤150℃环境温度
-30℃-+93℃
FZ 30FZ 50
压力-温度曲线
阀芯结构特点
背密封安全设计：防止阀杆螺纹损坏后介质喷出。
阀门完全开启时起辅助密封
球面压紧，自动调节轴心，提高压紧功能
高性能不锈钢：
.更高的强度：屈服极限是的两倍；1316L .耐蚀性好：抗氯离子点蚀和缝隙腐蚀。
2 抗硫化物应力腐蚀能力更强；.耐磨性和硬度较更好。
3316L 结构特点产品概述
压力与温度曲线
10(1450)
15(2175)
20(2900)
30(4350)
35(5075)
40(5800)
45(6525)
25(3625)
P:MPa(psig)
50100150200250300350400450T:℃
填料：PTFE
5.带色彩的防护盖有效保护
螺杆免受环境腐蚀
阀门结构特点
1.可做填料调整的 压力紧螺母
2.精密加工滑移面
3.特殊设计的硬密封面
4.安全的背密封设计
6.轧制螺纹提高阀杆寿命
7.双填料密封
PTFE 8.可万向旋转的密封头9.双相钢设计，增加密封
效果处长使用寿命
尺寸图
输入端/内螺纹输出端内螺纹尺寸图12NPT ，1/2NPT （：mm）单位
输入端/内螺纹输出端外螺纹尺寸图12NPT ，1/2NPT （：mm）
单位输入端/外螺纹输出端外螺纹尺寸图单位12NPT ，1/2NPT （：mm）
FZ10截止阀
截止阀用于螺纹接口的变送器安装，控制变送器压力的开启或关闭，也可以进行压力排放。
尺寸图
输入端/内螺纹输出端内螺纹尺寸图单位12NPT ，1/2NPT （：mm）
输入端/内螺纹输出端外螺纹尺寸图单位12NPT ，1/2NPT （：mm）
FZ20二阀组
二阀组适用于智能压力变送器产品配套，其作用是从引压点将信号引入压力变送器测量室，使引压点与测量室接通或断开，为压力变送器不可缺少的配件。
一般用于现场控制仪表上，为仪表提供多通路，减少安装工作量，提高系统可靠性。
尺寸图
FZ20二阀组
二阀组适用于智能压力变送器产品配套，其作用是从引压点将信号引入压力变送器测量室，使引压点与测量室接通或断开，为压力变送器不可缺少的配件。
一般用于现场控制仪表上，为仪表提供多通路，减少安装工作量，提高系统可靠性。
输入端/外螺纹输出端外螺纹尺寸图单位12NPT ，1/2NPT （：mm）
共面二阀组尺寸图单位（：mm）
尺寸图
FZ30三阀组
三阀组与差压变送器配合使用，其作用是从引压点将信号引入差压变送器正负测量室，实现差压变送器输入压力信号的开启、关闭和平衡操作。
输入端为接管中心距为，输出端为法兰，不带排放孔尺寸图（单位：）
35mm mm 输入端为接管中心距为，输出端为法兰，带排放孔尺寸图（单位：）
54mm mm
尺寸图
FZ50五阀组
五阀组与差压变送器配合使用，其作用是从引压点将信号引入差压变送器正负测量室，使引压点与测量室接通或断开，包括两个隔离截止阀、两个测试排放阀和一个平衡阀，两个隔离截止阀和两个测试排放阀，便于供差压变送器使用时的隔离（或截止）、平衡和测试（或排放）。
输入端为接管中心距为，输出端为法兰，带排放孔尺寸图（单位：）
54mm mm
选型表
项目参数代码代码说明（ ）提供快速货期型号FZ阀组
传感器分隔符-以下为具体规格
代码10柱状截止阀*
20二阀组*
30三阀组*
50五阀组
过程连接分隔符-以下为具体规格
输入端连接方式（过程连接侧）R01外螺纹1/2-14NPT，GB/T12716，ANSI/ASME B1.20.1 R03内螺纹1/2-14NPT，GB/T12716，ANSI/ASME B1.20.1
输出端连接方式（）
仪表侧R01外螺纹适用于柱
1/2-14NPT，GB/T12716，ANSI/ASME B1.20.1（
状截止阀及柱状二阀组）
R03内螺纹适用于柱
1/2-14NPT，GB/T12716，ANSI/ASME B1.20.1（
状截止阀及柱状二阀组）
F01法兰适用于共面二阀组及三五阀组
（、，）
阀体分隔符-以下为具体规格阀体材质4SUS304不锈钢
6SUS316不锈钢中心距离分隔符-以下为具体规格
阀体两端孔中心距离A仪表侧过程连接侧适用于三五阀组
54mm，54mm、
B仪表侧过程连接侧适用于三五阀组
54mm，35mm、
公称压力分隔符-以下为具体规格
压力326公称压力为32MPa
426公称压力为42MPa
螺栓分隔符-以下为具体规格
材质A碳钢
4SUS304不锈钢
6SUS316不锈钢
*
认证Approvals。

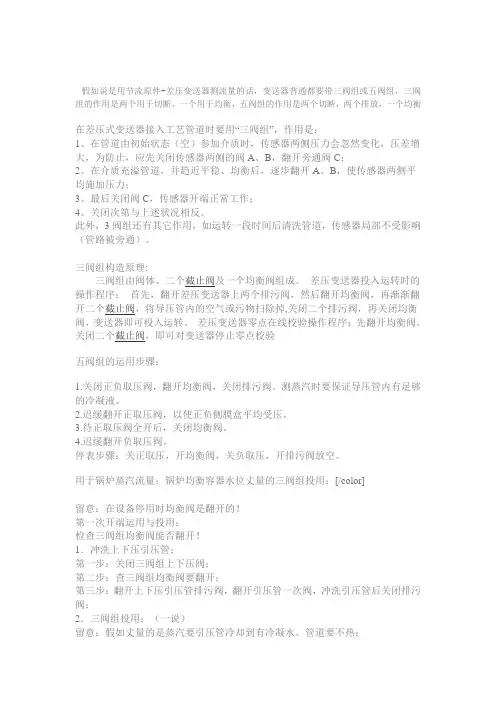

三阀组、五阀组的操作
假如说是用节流原件+差压变送器测流量的话，变送器普通都要带三阀组或五阀组，三阀组的作用是两个用于切断，一个用于均衡，五阀组的作用是两个切断，两个排放，一个均衡在差压式变送器接入工艺管道时要用“三阀组”，作用是：1、在管道由初始状态（空）参加介质时，传感器两侧压力会忽然变化，压差增大，为防止，应先关闭传感器两侧的阀A、B，翻开旁通阀C；2、在介质充溢管道，并趋近平稳、均衡后，逐步翻开A、B，使传感器两侧平均施加压力；3、最后关闭阀C，传感器开端正常工作；4、关闭次第与上述状况相反。
此外，3阀组还有其它作用，如运转一段时间后清洗管道，传感器局部不受影响（管路被旁通）。
三阀组构造原理:三阀组由阀体、二个截止阀及一个均衡阀组成。
差压变送器投入运转时的操作程序：首先，翻开差压变送器上两个排污阀，然后翻开均衡阀，再渐渐翻开二个截止阀，将导压管内的空气或污物扫除掉,关闭二个排污阀，再关闭均衡阀，变送器即可投入运转。
差压变送器零点在线校验操作程序：先翻开均衡阀，关闭二个截止阀，即可对变送器停止零点校验五阀组的运用步骤：1.关闭正负取压阀，翻开均衡阀，关闭排污阀。
测蒸汽时要保证导压管内有足够的冷凝液。
2.迟缓翻开正取压阀，以使正负侧膜盒平均受压。
3.待正取压阀全开后，关闭均衡阀。
4.迟缓翻开负取压阀。
停表步骤：关正取压，开均衡阀，关负取压，开排污阀放空。
用于锅炉蒸汽流量；锅炉均衡容器水位丈量的三阀组投用：[/color]留意：在设备停用时均衡阀是翻开的！第一次开端运用与投用：检查三阀组均衡阀能否翻开！1．冲洗上下压引压管；第一步：关闭三阀组上下压阀；第二步：查三阀组均衡阀要翻开；第三步：翻开上下压引压管排污阀，翻开引压管一次阀，冲洗引压管后关闭排污阀；2．三阀组投用：（一说）留意：假如丈量的是蒸汽要引压管冷却到有冷凝水，管道要不热；第一步：查三阀组均衡阀要翻开，上下压阀关闭；第二步：翻开高压阀，等几秒钟；第三步：翻开差压变送器上下压室排放针阀，至先有气后有水出来拧紧；第四步：检查衔接管道不能有漏渗点！处置完毕从头开端！第五步：关闭均衡阀；第六步：翻开低压阀；就可开端正常运用了。
阀门选型说明
阀门选型说明阀门选型说明1.1 一般要求本说明用于空调水系统、蒸汽系统、生活给排水系统、热水系统、消防系统相关阀门，所有阀门均需满足施工图纸要求之工作压力，所有阀门需根据设计院设计图纸规格进行选配，此标准只对阀门的型号及材质要求进行说明。
1.2 阀门类型A水系统阀门1.2.1 截止阀管径：DN15~DN50阀门材质：阀体黄铜阀盖黄铜启闭件黄铜1.2.2 球阀阀门材质：DN≤50阀体黄铜阀盖黄铜球体黄铜镀铬/不锈钢阀杆 304不锈钢1.2.3 闸阀管径：DN32~DN50阀门材质：阀体黄铜阀盖黄铜启闭件黄铜密封材料 PTFE手轮灰铁管径：DN65~DN80阀门材质：阀体球墨铸铁阀盖球墨铸铁阀板球墨铸铁阀杆不锈钢1.2.4 蝶阀管径：DN100及以上DN100~DN150采用手柄对夹式蝶阀DN200及以上采用涡轮杠杆式蝶阀，电动阀门需由自控专业配置电动执行机构。
阀门材质：阀体球墨铸铁阀盖球墨铸铁阀板 304不锈钢阀杆 316不锈钢阀座EPDM1.2.5 止回阀a. 旋启式止回阀管径：DN15~DN50阀门材质：阀体黄铜阀板黄铜阀盖黄铜管径：DN65及以上阀门材质：阀体球墨铸铁阀板球墨铸铁阀盖球墨铸铁b. 球墨铸铁双瓣止回阀管径：DN65及以上阀门材质：阀体球墨铸铁阀板球墨铸铁阀杆不锈钢弹簧 304不锈钢阀座 EPDMc. 消声缓闭止回阀管径：DN50及以下阀门材质：阀瓣黄铜阀盖黄铜弹簧 304不锈钢管径：DN65及以上阀门材质：阀体球墨铸铁阀瓣不锈钢阀盖球墨铸铁弹簧 304不锈钢1.2.6 Y型过滤器管径：DN15~DN50阀门材质：阀体黄铜阀盖黄铜滤网 304不锈钢垫圈特氟隆管径：DN65及以上阀门材质：阀体球墨铸铁阀盖球墨铸铁过滤网 304不锈钢过滤精度空调采暖热水系统水泵吸入口过滤网精度为20目（孔径0.9mm）制冷/换热设备入口过滤精度为30目（孔径0.6mm）1.2.7 防污隔断阀及阀组防污隔断阀由两级止回系统中间夹一个排水泄压系统组成，排水泄压系统由阀盖、膜片、阀芯、密封垫、排水口、弹簧、空气阻断器组成。

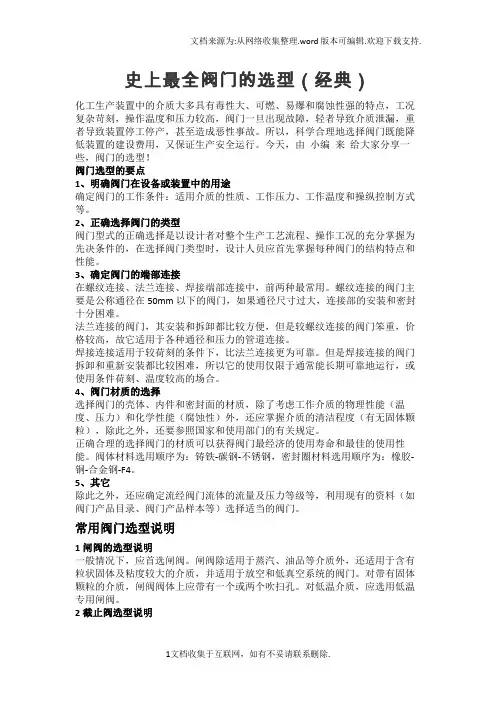

史上最全阀门选型(经典)
史上最全阀门的选型（经典）化工生产装置中的介质大多具有毒性大、可燃、易爆和腐蚀性强的特点，工况复杂苛刻，操作温度和压力较高，阀门一旦出现故障，轻者导致介质泄漏，重者导致装置停工停产，甚至造成恶性事故。
所以，科学合理地选择阀门既能降低装置的建设费用，又保证生产安全运行。
今天，由小编来给大家分享一些，阀门的选型！阀门选型的要点1、明确阀门在设备或装置中的用途确定阀门的工作条件：适用介质的性质、工作压力、工作温度和操纵控制方式等。
2、正确选择阀门的类型阀门型式的正确选择是以设计者对整个生产工艺流程、操作工况的充分掌握为先决条件的，在选择阀门类型时，设计人员应首先掌握每种阀门的结构特点和性能。
3、确定阀门的端部连接在螺纹连接、法兰连接、焊接端部连接中，前两种最常用。
螺纹连接的阀门主要是公称通径在50mm以下的阀门，如果通径尺寸过大，连接部的安装和密封十分困难。
法兰连接的阀门，其安装和拆卸都比较方便，但是较螺纹连接的阀门笨重，价格较高，故它适用于各种通径和压力的管道连接。
焊接连接适用于较荷刻的条件下，比法兰连接更为可靠。
但是焊接连接的阀门拆卸和重新安装都比较困难，所以它的使用仅限于通常能长期可靠地运行，或使用条件荷刻、温度较高的场合。
4、阀门材质的选择选择阀门的壳体、内件和密封面的材质，除了考虑工作介质的物理性能（温度、压力）和化学性能（腐蚀性）外，还应掌握介质的清洁程度（有无固体颗粒），除此之外，还要参照国家和使用部门的有关规定。
正确合理的选择阀门的材质可以获得阀门最经济的使用寿命和最佳的使用性能。
阀体材料选用顺序为：铸铁-碳钢-不锈钢，密封圈材料选用顺序为：橡胶-铜-合金钢-F4。
5、其它除此之外，还应确定流经阀门流体的流量及压力等级等，利用现有的资料（如阀门产品目录、阀门产品样本等）选择适当的阀门。
常用阀门选型说明1闸阀的选型说明一般情况下，应首选闸阀。
闸阀除适用于蒸汽、油品等介质外，还适用于含有粒状固体及粘度较大的介质，并适用于放空和低真空系统的阀门。
三阀组说明书
三阀组结构原理三阀组由阀体、二个截止阀及一个平衡阀组成。
差压变送器投入运行时的操作程序：首先，打开差压变送器上两个排污阀，而后打开平衡阀，再慢慢打开二个截止阀，将导压管内的空气或污物排除掉,关闭二个排污阀，再关闭平衡阀，变送器即可投入运行。
差压变送器零点在线校验操作程序：先打开平衡阀，关闭二个截止阀，即可对变送器进行零点校验。
三阀组可配接：3051、3095、1151、EJA、FX-2、FCX-A/C及霍尼韦尔ST3000系列等变送器。
阀体型号阀组类别3 三阀组 5 五阀组螺纹N 1/2NPT R RC1/2材质 E SUS 304或1Cr18Ni9Ti不锈钢F SUS 316不锈钢接头-0 无-1 与1151三阀组相同材料的引压接头，φ14压垫式对焊接嘴，M20×1.5压紧螺母套。
温度 1 ≤260℃ 2 ≤450℃压力 1 公称压力：16MPa2 公称压力：32MPa产品重量：1151三阀组约2.1Kg，五阀组约2.3Kg；外形尺寸：210×110×80mm。
三阀组对应的压力、温度与材质的选择序号公称压力PN公称通径DN适用温度℃阀体材料1 20MPa 5 -20～440 35#2 -70～240 1Cr18Ni9Ti3 40MPa -20～440 35#4 -70～240 1Cr18Ni9Ti正确使用三阀组是由三个互相沟通的三个阀组成。
根据每个阀在系统中所起的作用可分为：左边为高压阀，右边为低压阀，中间为平衡阀。
三阀组与差变送器配套使用,作用是将正、负压测量室与引压点导通或断开；或将正负压测量室断开或导通。
主要作用：是在安装和撤除的时候,需要用到平衡阀.否则,差压的量程一般很小,如果厂家的过载能力不强,很容易损坏.举个简单的例子:如果差压是60KPa,管道压力是1MPa的时候,如果没有平衡阀,无论先取正压室还是负压室,都会立马导致两边差压远远超过设定值.因为先取的那方会直接和大气相通,相当于0.1MPa,这样操作是致命的.作用在流量传感器仪表接入工艺管道时要用“三阀组”，作用是：1、在管道由初始状态（空）加入介质时，传感器两侧压力会突然变化，压差增大，为避免，应先关闭传感器两侧的阀A、B，打开旁通阀C；2、在介质充满管道，并趋近平稳、平衡后，逐渐打开A、B，使传感器两侧均匀施加压力；3、最后关闭阀C，传感器开始正常工作；4、关闭顺序与上述情况相反。
阀门选型全攻略！收藏！
阀门选型全攻略！收藏！在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。
可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。
由于管道系统选择最适合的阀门显得非常重要，所以，了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。
阀门的分类一、阀门总的可分两大类：第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。
如止回阀、安全阀、调节阀、疏水阀、减压阀等。
第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。
如闸阀，截止阀、节流阀、蝶阀、球阀、旋塞阀等。
二、按结构特征，根据关闭件相对于阀座移动的方向可分：1.截门形:关闭件沿着阀座中心移动；2.闸门形:关闭件沿着垂直阀座中心移动；3.旋塞和球形:关闭件是柱塞或球，围绕本身的中心线旋转；4.旋启形:关闭件围绕阀座外的轴旋转；5.碟形:关闭件的圆盘，围绕阀座内的轴旋转；6.滑阀形:关闭件在垂直于通道的方向滑动。
三、按用途，根据阀门的不同用途可分：1.开断用：用来接通或切断管路介质，如截止阀、闸阀、球阀、蝶阀等。
2.止回用：用来防止介质倒流，如止回阀。
3.调节用：用来调节介质的压力和流量，如调节阀、减压阀。
4.分配用：用来改变介质流向、分配介质，如三通旋塞、分配阀、滑阀等。
5.安全阀：在介质压力超过规定值时，用来排放多余的介质，保证管路系统及设备安全，如安全阀、事故阀。
6.其他特殊用途：如疏水阀、放空阀、排污阀等。
四、按驱动方式，根据不同的驱动方式可分：1.手动：借助手轮、手柄、杠杆或链轮等，有人力驱动，传动较大力矩时装有蜗轮、齿轮等减速装置。
2.电动：借助电机或其他电气装置来驱动。
3.液动：借助（水、油）来驱动。
4.气动：借助压缩空气来驱动。
五、按压力，根据阀门的公称压力可分：1.真空阀：绝对压力<0.1Mpa 即 760mm 汞柱高的阀门，通常用mm 汞柱或mm水柱表示压力。
阀组是热工控制中不可或缺的重要配件，但就...
阀组是热工控制中不可或缺的重要配件，但就...
阀组是热工控制中不可或缺的重要配件，但就其原理，确是非常简单。
所谓阀组，顾名思义便是阀门的集合，也就是把几个阀门组合成一个，安装方便。
表阀就是一阀组，就是一个简单的截止阀。
一般用在压力表前侧，起通断作用。
二阀组是一个截止阀(开关或导通),另一个是排放(一般是污物,或水及气)
三阀组是2个截止阀加中间的一个平衡阀(也是一个截止阀),那2个是高压侧及低压侧的截止阀(打开了,就将高压侧或低压侧的压力传递过去了),平衡阀打开的话,就将高压侧和低压侧联通了。
一般是配合差压变送器的，高低压分别接入两个截止阀，中间的阀为平衡阀。
在需要对表进行维护的时候，先把平衡法打开，在关闭高低压侧的截止阀。
五阀组就是在三阀组的基础上分别给高\低压侧加了排污阀(用途和二阀组的一样).。
阀门选型标准
序号 1 2 3 4 5 6 7 8 9 10 使用系统 用途 使用部位 主、支线切断 一级网 主阀门旁通 排污、排气 设施名称 全焊接球阀 进口焊接蝶阀 全焊接球阀 加厚无缝钢管 全焊接球阀 全焊接球阀 进口焊接蝶阀 法兰蝶阀 加厚无缝钢管 全焊接球阀 过滤球阀 过滤器 逆止阀 进口常闭电磁阀 全焊接球阀 全焊接球阀 焊接蝶阀 逆止阀 缓闭式止回阀 防脱拉橡胶软连接 防脱拉不锈钢波纹管软连接 全焊接球阀 全焊接球阀 回水电磁泄压 回水机械泄压 过滤器 进口常闭电磁阀 泄压、持压阀 阀门参数 型号 规格 Q61F-25C DN＜150 Q361F-25C 200≥DN≥150 D363H-25C DN＞200 Q61F-25C 参数 P=2.5MPa T=150℃ P=2.5MPa T=150℃ P=2.5MPa T=150℃ P=2.5MPa T=150℃ P=2.5MPa T=150℃ Q61F-25C DN＜150 P=2.5MPa T=150℃ Q361F-25C DN≥150 P=2.5MPa T=150℃ Q61F-25C DN＜150 P=2.5MPa T=150℃ Q361F-25C 200≥DN≥150 P=2.5MPa T=150℃ D363H-25C DN＞200 P=2.5MPa T=150℃ D343H-25C P=2.5MPa T=150℃ P=2.5MPa T=150℃ Q61F-25C DN＜150 P=2.5MPa T=150℃ Q361F-25C DN≥150 P=2.5MPa T=150℃ P=2.5MPa T=150℃ GL41H-25C P=2.5MPa T=150℃ HC41F-25C P=2.5MPa T=150℃ P=2.5MPa T=150℃ Q61F-25C P=2.5MPa T=150℃ Q61F-16C DN＜150 P=1.6MPa T=95℃ Q361F-16C 200≥DN≥150 P=1.6MPa T=95℃ D363H-16C DN＞200 P=1.6MPa T=95℃ HC41F-16C 低区 P=1.6MPa T=95℃ 300X 高区、中区 P=1.6MPa T=95℃ LSRD-1.6 P=1.6MPa T=95℃ P=1.6MPa T=95℃ Q61F-16C P=1.6MPa T=95℃ Q361F-16C P=1.6MPa T=95℃ Q61F-16C DN＜150 P=1.6MPa T=95℃ Q361F-16C DN≥150 P=1.6MPa T=95℃ GL41H-16C P=1.6MPa T=95℃ 500X P=1.6MPa T=95℃ 备注 优先使用蝶阀
三阀组、五阀组选型
FZ系列阀组主要用于各式差压/压力变送器输入信号的开启、关闭、压力平衡及排放操作，便于仪表在线安装、维护、检查。
阀组按功能分为截止阀、二阀组、三阀组、五阀组。
系列阀组可广泛应用于石油、化工、冶金、电力、液体、天然气等各种输送管道。
FZ 简介产品概述阀组特性安全止动销采用不锈钢销防止阀座振动而脱离阀体阀体设计一体式结构，高强度，高可靠性阀座密封不锈钢间硬密封，安全可靠阀芯高性能双向不锈钢及球面定位功能提高了阀门的密封性及使用寿命，。
润滑脂密封垫圈与调节螺杆之间利用进口润滑脂减少摩擦，提高密封性能。
结构材质SUS316SUS304、、蒙乃尔合金、哈氏合金标示盖引压阀、平衡阀、排污阀采用绿、红、蓝标示，清新自然密封填料PTFE工作压力32MPa 42MPa 、工作温度≤150℃环境温度-30℃-+93℃FZ 30FZ 50压力-温度曲线阀芯结构特点背密封安全设计：防止阀杆螺纹损坏后介质喷出。
阀门完全开启时起辅助密封球面压紧，自动调节轴心，提高压紧功能高性能不锈钢：.更高的强度：屈服极限是的两倍；1316L .耐蚀性好：抗氯离子点蚀和缝隙腐蚀。
2 抗硫化物应力腐蚀能力更强；.耐磨性和硬度较更好。
3316L 结构特点产品概述压力与温度曲线10(1450)15(2175)20(2900)30(4350)35(5075)40(5800)45(6525)25(3625)P:MPa(psig)50100150200250300350400450T:℃填料：PTFE5.带色彩的防护盖有效保护螺杆免受环境腐蚀阀门结构特点1.可做填料调整的 压力紧螺母2.精密加工滑移面3.特殊设计的硬密封面4.安全的背密封设计6.轧制螺纹提高阀杆寿命7.双填料密封PTFE 8.可万向旋转的密封头9.双相钢设计，增加密封效果处长使用寿命尺寸图输入端/内螺纹输出端内螺纹尺寸图12NPT ，1/2NPT （：mm）单位输入端/内螺纹输出端外螺纹尺寸图12NPT ，1/2NPT （：mm）单位输入端/外螺纹输出端外螺纹尺寸图单位12NPT ，1/2NPT （：mm）FZ10截止阀 截止阀用于螺纹接口的变送器安装，控制变送器压力的开启或关闭，也可以进行压力排放。
阀门选型与设置导则
阀门选型与设置导则目录1 总则1.1 目的1.2 适用范围1.3 相关标准2 术语、图例2.1 术语2.2 图例3 阀门选型与设置3.1 定义3.2 阀门的分类及选型3.3 阀门的设置第 2 页共 16 页1 总则1.1 目的为指导本公司工艺系统设计人员合理、准确、可靠地进行阀门的选型和设置，特制定本导则。
1.2 适用范围本导则适用于石油化工装置工艺系统设计中工艺设备及管道系统的阀门选型与设置。
本导则所提及的阀门不包括安全阀、呼吸阀、调节阀、蒸汽疏水阀、取样阀、减压阀、限流孔板、盲板等。
1.3 相关标准《阀门的设置》（HG/T20570.18-95）《阀门名词术语》（JB2765-81）《石油化工企业配管工程设计图例》《管子和管路附件的公称压力和试验压力》（GB1048-90）2 术语、图例2.1 术语2.1.1 公称压力公称压力——阀门在指定温度下允许的工作压力，用PN表示，单位为MPa。
2.1.2 公称通径公称通径——用于表示阀门口径的名义内径值，用DN表示，单位为mm。
2.1.3 工作压力工作压力——阀门在适用介质温度下的压力，用P表示，单位为MPa。
2.1.4 工作温度工作温度——阀门在适用介质下的温度，单位为℃。
YX-D58-1998 第 3 页共 16 页2.2 图例3 阀门选型与设置3.1 定义3.1.1 阀门阀门——用来控制管道内介质流动的、具有可动机构的机械产品的总称。
3.1.2 闸阀闸阀——启闭件（闸板）由阀杆带动，沿阀座密封面作升降运动的阀门。
3.1.3 截止阀截止阀——启闭件（阀瓣）由阀杆带动，沿阀座（密封面）轴线作升降运动的阀门。
3.1.4 球阀球阀——启闭件（球体）绕垂直于通路的轴线旋转的阀门。
3.1.5 蝶阀蝶阀——启闭件（蝶板）绕固定轴旋转的阀门。
3.1.6 隔膜阀隔膜阀——启闭件（隔膜）由阀杆带动，沿阀杆轴线作升降运动并将动作机构与介质隔开的阀门。
3.1.7 旋塞阀旋塞阀——启闭件（塞子）绕其轴线旋转的阀门。
阀门选型(经典)
阀门选型（经典）1.蝶阀：优点：结构简单，重量轻，安装尺寸小，节约空间，启闭迅速，适用于大口径。
缺点：密封性能差，只适用于低压。
适用于对关断性要求不高的场合。
温度低于80度，压力小于1MPa的空气，水，煤气等介质的较大管线中。
2.球阀：优点：结构简单，安装尺寸小，启闭迅速，操作方便，可以做成直通、三通和四通式结构，直通式球阀在所有法门中中流动阻力最小，能输送带悬浮颗粒和粘度较大的介质。
缺点：制造精度要求高，阀体重量大，不能用于含有泥沙和结晶体的物料输送，关断性差，无调节流量功能。
适用于输送空气等气体，真空，水、有机溶剂等液体，以及含有悬浮颗粒的液体。
3.闸阀：优点：密封性能好，流动阻力小，耐高温性能好，可根据阀杆高度判断阀门开度，能输送带悬浮颗粒和粘度较大的介质。
有一定的流量调节功能。
缺点：结构复杂，安装尺寸大，密封面容易磨损，室外安装时冬天容易冻裂，闸板两侧压力差高时开启费力，不适用于频繁启闭。
适用于输送空气，蒸汽、水、溶剂等流体的较大口径管路中，关断性要求高且不经常启闭的场合。
4截止阀：优点：密封性能好，耐高温性能好，结构较闸阀简单，制造维修较闸阀方便，可根据阀杆高度判断阀门开度，有流量调节功能。
缺点：结构复杂，阀体重量大，在所有阀门中安装尺寸最大，流动阻力大，不适用于带悬浮颗粒和粘度较大的介质。
适用于输送蒸汽、水、溶剂等较清洁流体的管路中，关断性要求高且经常调节流量或启闭的场合。
5.节流阀：优点：制造精度高，密封性能好，可根据阀杆高度判断阀门开度，有较好的流量调节功能。
缺点：结构复杂，不适用带颗粒和粘度较大的介质，不适用于作切断阀用。
适用于输送蒸汽、水、溶剂等清洁流体的管路中，要求较为精细地调节流量和需要节流的场合。
注意：节流阀与截止阀的唯一区别是阀瓣为针型或圆锥型，外形和其它部件的结构与截止阀完全相同。
6.隔膜阀：优点：结构简单，无填料函，便于维修，安装尺寸小，流动阻力小，由于隔膜的隔离使物料与金属部件不直接接触，有很好的耐腐蚀性。
