低应变检测不同类型波形分析

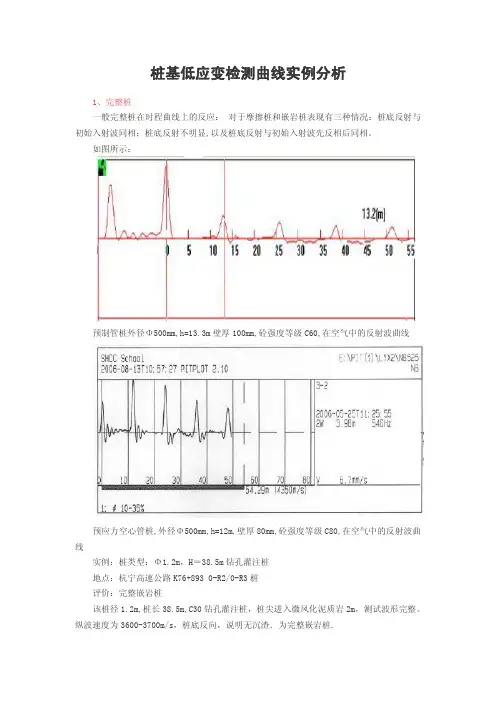

桩基低应变检测曲线实例分析(葵花宝典)
桩基低应变检测曲线实例分析1、完整桩一般完整桩在时程曲线上的反应：对于摩擦桩和嵌岩桩表现有三种情况：桩底反射与初始入射波同相；桩底反射不明显,以及桩底反射与初始入射波先反相后同相。
如图所示：预制管桩外径Φ500mm,h=13.3m壁厚100mm,砼强度等级C60,在空气中的反射波曲线预应力空心管桩,外径Φ500mm,h=12m,壁厚80mm,砼强度等级C80,在空气中的反射波曲线实例：桩类型：Φ1.2m，H＝38.5m钻孔灌注桩地点：杭宁高速公路K76+8930-R2/0-R3桩评价：完整嵌岩桩该桩径1.2m,桩长38.5m,C30钻孔灌注桩，桩尖进入微风化泥质岩2m，测试波形完整。
纵波速度为3600-3700m/s，桩底反向，说明无沉渣．为完整嵌岩桩.地层影响的时程曲线桩桩类型：Φ1200mm，h＝28.4m冲孔灌注桩地点：诸永高速台州一段25标某桥桩评价：该桩砼强度c25,采用冲抓钻,12m见基岩后采用冲击钻,一直到桩底,从波形可见进入基岩有明显的反向反射,为地层的反映特殊桩形的曲线桩类型：Φ1000mm,L约13m，冲击桩地点：温州洞头中心渔港石码头评价：完整桩该外加5mm壁厚钢护筒至强风化，后变径800嵌岩2D。
故在桩底前同向反映为钢护筒底变径处的部位，经钻孔验证而不是缺陷2、桩头缺陷桩桩头疏松桩头浮浆或强度偏低的桩，测试结果无法反映桩的完整性，曲线反应为入射波峰较低而且脉冲较缓，而且后续波形呈低频，此类现象均属桩头强度偏低。
如图所示：桩类型：Φ1.2m,L=18.7m钻孔灌注桩地点：杭兴高速公路MP14—R3桩评价：桩头砼强度低该桩径1.2m,长18.7m,设计混凝土强度等级为C25,测试发现曲线呈低频振荡,判为桩头浅部强度低或局部离柝,经取芯验证,0-1m岩芯松散,1-2.7m岩芯有气孔,强度低,2.7m以后岩芯强度达到要求,芯样完整,要求凿去３m桩头重新接上桩头处理.3、桩底缺陷桩桩类型:Φ800,H=19.0m钻孔灌注桩地点:温州某工地嵌岩桩评价:桩长明显沉渣该桩设计桩长19m,单桩承载力3000kN，若按3520m/s计,测试桩底在18m处同向反射明显,取芯后有50cm淤泥沉渣，未进入中风化，后注浆再测也有同向反映，说明效果不明显。
低应变反射波法信号识别方法
低应变反射波法信号识别方法1 传感器粘贴效果识别从理论上讲，传感器越轻且越贴近桩顶面，测试信号也越接近桩面质点振动，测试效果越好。
目前，传感器安装普遍采用粘贴方式。
橡皮泥具有柔性大、污染小、衰减小、价格便宜等优点，将橡皮泥用作传感大器的黏合剂一般可取得较好的检测信号。
如果桩同处理不平整、桩顶面未清洗干净或寒冷季节使用，传感器常会出现虚粘现象，导致检测信号失真，影响判识。
因此，用橡皮泥作黏合剂时，如果出现首波明显加宽、信号波浪式振荡等异常现象，应首先考虑传感器粘贴不牢，需重新粘结牢后再做检测。
图1 为同一根桩传感器虚粘和粘合牢固时的对比检测曲线。
图1 传感器粘贴效果对比曲线由图1 可以看出，传感器粘合牢固，波形规则，桩底反射信号清晰；传感器粘合不良，可导致首波变宽，信号震荡明显加大，桩底反射信号没出现或不明显，大大降低了检测信号的判断效果。
2 测试盲区内的缺陷识别桩身浅部缺陷是桩基工程中最常见的缺陷。
从桩身轴力传递特性可知，该类缺陷位置浅，在工作荷载下最易发生材料破坏，并且对工程质量危害最大。
同时，浅部缺陷造成波形畸变，并且这种畸变很容易使桩身其他部位产生缺陷屏蔽。
桩顶至其以下2m 左右深度范围称为测试盲区。
在测试盲区桩顶应力波传播复杂，信号干扰大。
如果盲区内存在缺陷，由于激振脉冲有一定的宽度，则在脉冲宽度内，应力波遇到缺陷产生的上行反射波信号，将与能量较大的入射重叠在一起，从而给桩身浅部缺陷信号的判别增加难度。
尽管测试盲区的桩身缺陷判别难度较大，但并不是无法判断，因为该类缺陷发生频率高、位置浅，易于通过开挖方式予以验证，所以可以通过不断的对比测试和开挖验证，来找出该类缺陷在曲线上的特征和变化规律，以指导该类缺陷的识别。
实践表明，根据以下特征对桩身浅部缺陷特别是严重缺陷进行判别效果较好。
完整桩波形，衰减规则，无缺陷反射波存在，桩底反射信号清晰（见图2（a））。
如果波形特征表现为较宽的入射脉冲，或首波为非半正弦波或呈明显不对称半正弦波，波形在整体上呈现低频大振幅衰减振动，波形振荡延续时间长（见图2（a）），首波后反冲异常增大（见图2（c）），反冲后曲线明显在零线以上较长时间不归零或质点振动幅值异常增大（见图2（d）），则表明有浅部断桩或其他类型的严重浅图2 浅部缺陷现场试验曲线部缺陷存在。

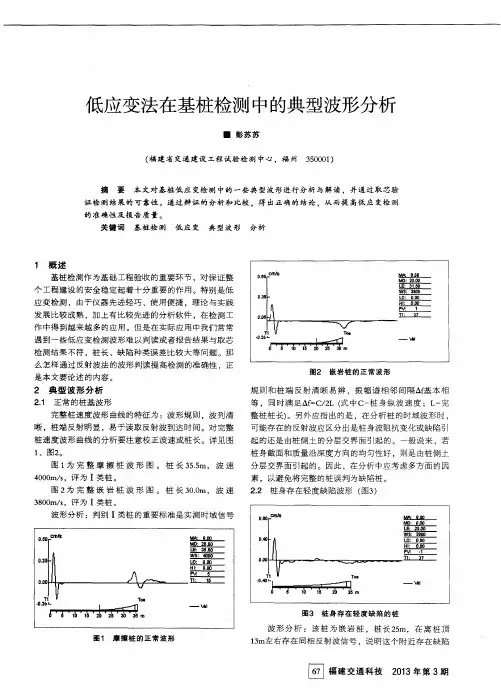

低应变法在基桩检测中的典型波形分析
图６ 桩 端 反 射不 明显 的桩
棒 重新检 测 ，或通 过取 芯进一 步查 明原 因 。该 桩更换 大 锤 进行检 测后可 以见 到桩底 （ 图７ ） 。经取 芯检 测桩 身无 缺 陷 、桩底 嵌岩情 况 良好 ，评 为 Ｉ类桩 。
２ ． ３ 震荡 曲线桩 波形 （ 图４ ￣ ５ ）
２ ３ ． ８ ５ ｍ，桩底 嵌岩情 况 良好 ，评 为 Ｉ类桩 。建 议对 有震 荡 曲线 的桩 ，应该 换用 不 同材 质 的测锤 或 者小 的力棒 ，
排除 桩头 缺陷 ，这样得 到 的图形缺 陷波 更为清 晰 。
圈７ 更 换 大 锤重 新 检 测 后 见 到桩 底
２ ５ 波 速偏 低 的嵌岩桩 波形
回福 建 交 通 科 技２ ０ １ ３ 年 第 ３ 期
或 者地 质情况 有变 化 。经 查该 处的钻 探地 质图 ，地质 情 况 良好没 有淤 泥质 土夹层 。２ １ ｍ以 下桩基 进 入岩 层 。波 速３ ８ ０ ０ ｍ／ ｓ 基 本 正 常 。可 以 肯定 桩 身存 在缺 陷 。但 是 到 底 是什 么缺 陷还 是要借 助取芯 检测进 行最 后确 定 。因为 在 低 应变检 测中 ，缩径 、离析 、夹泥 、断桩 都会 产 生同
的 准确 性及 报告 质量 。
关 键词 基桩 检 测 低应变 典 型 波 形 分 析
１ 概 述
基桩 检 测作 为基 础工 程验 收 的重要 环节 ，对 保证 整 个 工程 建设 的安 全稳 定起 着 十分 重要 的作 用 。特 别是 低 应变 检 测 ，由于 仪器 先进 轻巧 、使 用便捷 ，理论 与 实践 发 展 比较成 熟 ，加上 有 比较先 进 的分析 软件 ，在 检 测工
桩基检测方案(低应变、超声波、钻芯及高应变法)
桩基检测方案工程名称：建设单位：检测方法：低应变法、声波透射法、钻芯法及高应变法编制单位：编制人：审批人：编制日期：一、工程概况本项目位于广东省，采用冲孔灌注桩基础，桩径为φ1200～φ1800mm，设计混凝土强度为C35，总桩数为72根。
二、检测目的和依据2.1 检测依据根据国家行业标准《建筑基桩检测技术规范》JGJ106－2003,现提供基桩检测的详细施测方案。
2.2 检测目的根据相关规范、规程要求及本项目的特点，确定采用以下检测方法进行检测：（1）低应变法检测：目的是检测桩身结构完整性，并为高应变和钻芯检测桩确定桩位提供依据。
（2）声波透射法检测：目的是检测桩身结构完整性。
（3）钻芯法检测：目的是检验桩身砼质量、桩身砼强度是否满足设计要求；桩底沉渣是否符合设计及施工验收规范要求；桩底持力层是否符合设计要求；施工记录桩长是否属实。
（4）高应变法检测：目的是检测单桩竖向抗压承载力是否满足设计要求。
三、检测项目和具体内容3.1 低应变检测3.1.1 检测数量根据本项目的要求，确定抽检数量为37根。
检测桩号由相关单位确定3.1.2 检测设备检测仪器采用岩海公司出产的RS-1616K(p)基桩动测仪。
3.1.3 检测原理基桩反射波法检测桩身结构完整性的基本原理是：通过在桩顶施加激振信号产生应力波，该应力波沿桩身传播过程中，遇到不连续界面（如蜂窝、夹泥、断裂、孔洞等缺陷）和桩底面时，将产生反射波，检测分析反射波的到时、幅值和波形特征，就能判断桩的完整性。
假设桩为一维线性弹性杆，其长度为L，横截面积为A，弹性模量为E,质量密度为ρ，弹性波速为C（C2 = E/ρ）,广义波阻抗为Z＝AρC，推导可得桩的一维波动方程：∂２u／∂t２＝C2∂２u/∂x2-R/ρA假设桩中某处阻抗发生变化，当应力波从介质I（阻抗为Z1）进入介质II(阻抗为Z2)时，将产生速度反射波Vr和速度透射波Vt。
令桩身质量完好系数β＝Z2／Z1，则有Vr=Vi×(1-β) ／(1+β)Vt=Vi×2／(1+β)缺陷的程度根据缺陷反射的幅值定性确定，缺陷位置根据反射波的时间tx由下式确定Lx=C×tx/23.1.4 技术要求1、检测桩头处理（由施工单位完成）（1）凿去桩顶浮浆、松散或破损部分，露出坚硬的混凝土表面，使桩顶表面平整干净无且无水。
低应变检测技术-杨永波
一、原理的相关问题
应力波的特性： （2）波的叠加原理： 两列波相遇后，仍然保持他们各自的特性（频率、波长、振 幅、震动方向等）不变，并按照原来的方向继续前进，好象
没有遇到过其它波一样。
在相遇区域内，任一点的振动为两列波单独存在时在该点所 引起的振动位移的矢量和。
一、原理的相关问题
按应力波中的应力大小分类 如果应力波中的应力小于介质的弹性极限，则介质中传播 弹性波，否则将传播弹塑性波； 若介质为粘性介质，视应力是否大于介质的弹性极限，将 传播粘弹性波或粘弹塑性波。 弹性波传过后，介质的变形能够完全恢复，弹塑性波则将 引起介质的残余变形，粘弹性波和弹塑性波引起的介质变 形将有一时间滞后。
一、原理的相关问题
E
F A AE AE u z
一维杆中的波动方程
F M 1 F M AE
u u 2u 2u AE AE 2 dz AE 2 dz z z z z
F(m-1) u(m-1)
一、原理的相关问题
2、怎么描述完整性？ 定性到定量，V、F、F-ZV 3、为什么？ 一维应力波 弹性理论（弹簧）
一、原理的相关问题
一维应力波的基本假定:（一维线弹性杆件：d<<L的杆件）
研究一维等截面均匀长杆的纵向波动,为使问题得到简化，两个 基本假设
第一基本假设 杆截面在变形过程中保持为平面，沿轴向只有均布的轴向应力。从而使各 运动参量都只是X和t的函数，问题化为一维问题。 第二基本假设 将材料的本构关系限于应变率无关理论，即认为应力只是应变的单值函数， 不计入应变率对应力的影响，这样材料的本构关系可写为
低应变检测技术
低应变检测技术
建筑桩基检测中低应变反射波法应用分析
建筑桩基检测中低应变反射波法应用分析发布时间：2023-03-28T01:58:10.967Z 来源：《建筑创作》2023年第1期作者：朱炯[导读] 在建设建筑工程时，桩基础属于非常重要一项施工内容。
因为桩基础结构荷载比较大，应用强度更高，将其作用于建筑工程中，可以满足施工要求，因此施工企业需要对这一建设环节重点关注。
朱炯南京新华泰工程质量检测有限公司，江苏南京210000摘要：在建设建筑工程时，桩基础属于非常重要一项施工内容。
因为桩基础结构荷载比较大，应用强度更高，将其作用于建筑工程中，可以满足施工要求，因此施工企业需要对这一建设环节重点关注。
要想提高桩基础施工质量，施工企业还需要做好桩基础检测处理，应用低应变反射波法开展桩基检测工作，不仅可以节约检测时间，而且能够保证最终检测结果更加精确全面，为工程质量控制工作开展提供有效数据支持。
本文就建筑桩基检测中低应变反射波法应用进行相关分析和探讨。
关键词：建筑；桩基检测；低应变反射波法；应用分析近几年我国在建设建筑工程时，已经对原有施工技术更新和优化，也加大了质量管理工作开展力度。
施工企业在对各个环节建设质量监测和管理时，需要引进更加先进检测方法，对不同部位建设情况全方位了解。
例如在对建筑桩基施工质量检测时，市场上可供选择的检测方法类型比较多，主要存在钻芯法和高应变法以及反射波法等类型，其中低应变反射波法在应用时更加有效，且应用范围比较广。
施工企业可以借助这项技术开展桩基检测工作，提高检测质量和效率[1]。
一、建筑桩基检测中低应变反射波法应用要求在对建筑桩基实际检测时，低应变反射波技术应用更加有效，且操作形式比较简单快捷，已经广泛作用于桩基检测工作中，且这项技术应用基础更加牢固。
在应用这项技术时，技术人员需要将传感器设备放置在桩底区域，使用小锤工具对桩顶部击打，使得桩顶部能够产生自上而下作用力。
借助传感器设备，对桩底动力响应情况观测和分析，可以利用应力波理论，对桩基性能全面了解，在反复实验过程中可以提高桩基建设质量。
低应变检测图解ppt课件
精选课件PPT
29
基桩检测
3.3在检测过程中发现生异常现场时的处理方法
在检测过程中出现异常波形时，应在现场及时研
究，排除影响测试的不良因素后再重复测度。重复测
试的波形与原波形应具有相似性。
3.4在检测过程中发生意外事故时的处理方法
A: 正在检测过程因外界干扰和其它不可预见的事故时， 应关机停止检测。若发生干扰影响测试结果，则应重
（3）测试中手锤均在桩顶中心敲击部位混凝 土应平整、坚硬，手锤应与桩顶垂直，避免含 有水平分量。
精选课件PPT
23
（4）测完应做好数据处理和检测记录，检测记录的有 效位数和计量单位均以国际标准为准。
（5）低应变动力信号处理
信号叠加平均应选择重复性好的信号，其次还要除 去基线漂移大的信号。
低应变激振时桩土体系只产生弹性响应，而要达到 极限状态需使桩周土产生弹塑性响应，因此低应变法 不能提供桩的承载力。
一、低应变法检测的概念 二、低应变法的现场检测 三、 检测数据的分析和结果判断
精选课件PPT
1
基桩检测
一、低应变法检测的概念 1 .1目的 根据国家行业标准《建筑基桩检测技
术规范》JGJ 106-2003、J256-2003对低应 变工程检测做必要的细化和补充。
精选课件PPT
2
精选课件PPT
精选课件PPT
31
3.6 低应变检测法试验报告包括下内内容：
i工程名称、工程地点、试验目的和试验日期。
ii施工单位、设计单位、拟建上部建筑结构形式。
iii试验场地的工程地质概况，试桩平面图。
iv试验仪器设备以及对试验过程中出现的异常现象
的说明。
v实测波形，试验数据整理，分析方法，拟合波形
低应变检测典型波形分析及其局限性
第 18 卷 第 3 期 2018 年 3 月
中国水运 China Water Transport
Vol.18 March
No.3 2018
低应变检测典型波形分析及其局限性
王焱雄 1，王胜杰 2，朱涵成 3
摘 要：低应变检测在基桩完整性检测中被广泛应用，本文对几类典型的低应变波形进行了分析，指出了低应变检
测在实际运用中的局限性。
关键词：低应变；典型波形；波阻抗；反射波；局限性中图分类ຫໍສະໝຸດ ：TU473文献标识码：A
文章编号：1006-7973（2018）03-0249-02
一、低应变检测原理 基于应力波原理，在低应变检测中对桩顶施加竖向激振， 弹性波在沿着桩身向下传播过程中，遇到有显著的波阻抗变 化（如遇到桩底面、缩径、扩径）和不连续界面（如孔洞、 夹泥、蜂窝、断裂等缺陷）时将出现反射和透射现象。由安 装在桩顶的传感器接收反射信号，检测反射波的传播时间、 幅值、相位和信号特征，获取桩身缺陷的位置、相对大小、 性质等信息，由此对基桩完整性做出判断。 低应变检测的理论依据为一维波动理论，由波动理论可 知，桩身纵向振动微分方程[1]为：
