涂层硬度测试操作规范
水性涂料测试标准——硬度
水性涂料测试标准——硬度硬度是涂层最重要的物理性能之一。
涂料硬度反映的是涂层抵抗一个硬物体造成的恒定压陷、刮擦、切线和渗透的能力。
用不同的方法测试材料的硬度会得到不同的结果，因为测试方法针对的是材料不同的量，每种方法都有其自身的尺度能将不同方法测得的硬度统一起来，但是一种方法得到的结果是有可比性的。
木器涂料常用的硬度测定方法有铅笔硬度法。
铅笔硬度测定法测得的硬度侧重点在于体现涂层的耐压陷、抗刮擦和耐划伤能力。
尽管有人认为铅笔硬度的技术含量很低，但由于其简便实用，可直接在木材上测定，所以铅笔硬度法在涂料界仍得到广泛应用。
试样制备前木材要先打磨平整并清理干净，涂层干膜厚度应在25-40μm之间，涂漆后一般干燥7d。
漆膜厚度和干燥时间长短影响硬度的测试结果。
测试用的一组铅笔由最硬的9H到最软的6B组成。
常用的是4H、3H、2H、H、F、HB、B、2B、3B、4B、5B、6B共12支。
F是中间硬度等级，“H”表示“硬度”（Hardness），“B”表示“黑度”（Blackness）。
铅笔的硬度由制造铅芯时所用的石墨和粘土的配比决定，石墨越多越黑，就越软；黏土越多，制成的铅芯越硬。
铅笔的硬度号就用来表示漆膜的硬度。
测试铅笔先削去木杆露出约3mm长的铅芯，铅笔垂直在砂纸上画圈磨成平面，边缘要锐利。
手握铅笔使其与待测漆面呈45°角，施加压力，以铅笔芯不断为度，在漆面上向前推划。
每个硬度的铅笔在试样上测定5次，每次都用新的边缘锐利的铅芯，找出5次试验中至少两次将漆膜擦伤或划破的铅笔号，再用软一号的铅笔测试，如果得到不多于1次的擦伤或划破痕，就将后者的铅笔号定为涂层的硬度。
为了消除手握铅笔用力不均匀和角度不准造成的偏差，已有各种铅笔硬度试验仪面市。
铅笔硬度等级之间差别范围较大，不能体现漆膜之间较小硬度的差别，也就是说，同样铅笔硬度的漆膜，实际软硬度可能有明显差别。
但铅笔硬度综合考虑了涂层耐压陷和抗刮擦性能，有好大的实用性。
涂层硬度测试 国际标准
涂层硬度测试国际标准涂层硬度测试是指对各种涂层进行硬度测量的一种方法，用以评估涂层的抗划伤和耐磨性能。
涂层硬度测试的结果能够为涂层材料的选择、制备工艺的改进以及产品表面质量的控制提供重要依据。
目前，国际上常用的涂层硬度测试方法主要有洛氏硬度测定法、维氏硬度测定法、巴氏硬度测定法等。
这些方法在测量原理、试验方法以及测试参数等方面有所差异。
1. 洛氏硬度测定法：洛氏硬度测定法是一种常用的涂层硬度测试方法，适用于测量各种涂层的硬度。
其原理是利用洛氏硬度计的钻头在一定负荷下对涂层表面进行压入，通过测量钻头在涂层表面压入后的针尖印痕的直径来计算涂层的硬度值。
参考标准：ISO 2815 "Paints and varnishes - Buchholz indentation test for coatings"2. 维氏硬度测定法：维氏硬度测定法也是一种常用的涂层硬度测试方法，主要用于测量有机涂料的硬度。
其原理是利用维氏硬度计通过压入测试材料表面的钻头来测量材料的硬度值。
参考标准：ISO 1522 "Paints and varnishes - Pendulum damping test"3. 巴氏硬度测定法：巴氏硬度测定法是一种常用的涂层硬度测试方法，适用于测量较薄的涂层。
其原理是应用一定负荷的圆锥铁槌自由落下，在涂层表面产生冲击，根据冲击力与冲击深度的关系来计算涂层的硬度值，同时也可以评估涂层的粘结强度。
参考标准：ISO 2816 "Paints and varnishes - Barcol hardness test"此外，还有一些涂层硬度测试方法在特定领域得到了应用，例如：- 布氏硬度测试法：用于测量较软涂层的硬度，适用于对材料表面硬度要求不高的场合。
- 都莱特硬度测试法：适用于测量陶瓷涂层、石材涂层等的硬度。
除了以上方法，还有一些相关的测试方法和标准，包括：- 渗碳涂层测定法 (ASTM E18)- 磨齿涂层硬度测定法 (ASTM D3363)- 经硬化装饰材料表面硬度试验法 (ASTM D2240)涂层硬度测试方法的选择应根据具体涂层的性质、使用环境和要求来确定，以确保测试结果的准确性和可靠性。
涂层硬度测试方法
涂层硬度测试方法

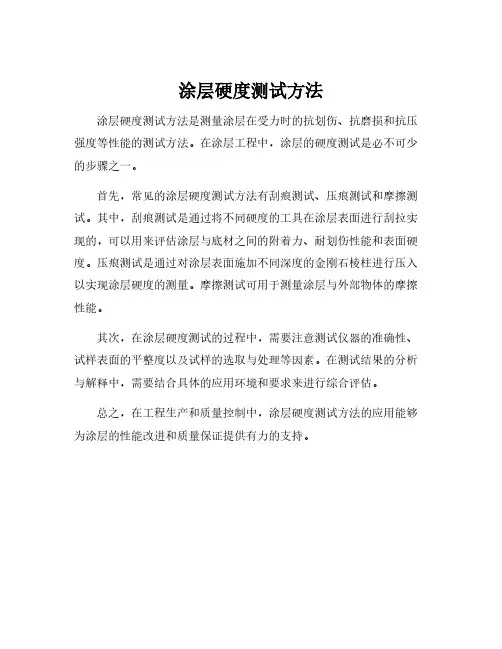

涂层硬度测试方法是测量涂层在受力时的抗划伤、抗磨损和抗压强度等性能的测试方法。
在涂层工程中，涂层的硬度测试是必不可少的步骤之一。
首先，常见的涂层硬度测试方法有刮痕测试、压痕测试和摩擦测试。
其中，刮痕测试是通过将不同硬度的工具在涂层表面进行刮拉实现的，可以用来评估涂层与底材之间的附着力、耐划伤性能和表面硬度。
压痕测试是通过对涂层表面施加不同深度的金刚石棱柱进行压入以实现涂层硬度的测量。
摩擦测试可用于测量涂层与外部物体的摩擦性能。
其次，在涂层硬度测试的过程中，需要注意测试仪器的准确性、试样表面的平整度以及试样的选取与处理等因素。
在测试结果的分析与解释中，需要结合具体的应用环境和要求来进行综合评估。
总之，在工程生产和质量控制中，涂层硬度测试方法的应用能够为涂层的性能改进和质量保证提供有力的支持。
涂层硬度测试 国际标准
涂层硬度测试国际标准一、测试方法涂层硬度测试国际标准采用肖氏硬度计法进行测试。
肖氏硬度计法是一种静态测量方法，通过测量涂层表面在冲击力下的形变量来评估涂层的硬度。
二、设备要求1.肖氏硬度计：应选用符合国际标准的肖氏硬度计，其精度应符合相关规定。
2.试验环境：试验应在恒温、恒湿的环境中进行，以避免环境因素对试验结果产生影响。
3.试样形状：试样应为平整的矩形片状，尺寸应符合标准规定。
4.冲击力装置：应选用符合标准的冲击力装置，以确保试验结果的准确性。
三、试样准备1.清洁试样：在试验前，应使用清洁剂和干燥的棉布清洁试样表面，以避免污染物对试验结果产生影响。
2.涂层厚度测量：在试样表面选定若干个测量点，使用测厚仪测量涂层的厚度，以了解涂层的厚度分布情况。
3.划痕测试：在试样表面选定若干个划痕测试点，使用划痕仪测量涂层的划痕抗力，以了解涂层的耐磨性能。
四、试验步骤1.将试样固定在试验台上，确保试样表面与冲击力装置的冲击面平行。
2.将肖氏硬度计安装到冲击力装置上，调整冲击力大小，使其符合标准规定。
3.对每个测量点进行冲击，记录涂层的形变量和冲击力数值。
4.分析试验数据，计算涂层的平均硬度和标准偏差。
五、结果分析1.涂层硬度值应在规定的测量范围内，且应具有一致性。
2.涂层硬度值应与基体材料、涂层成分、涂层厚度等因素有关。
3.分析涂层硬度的均匀性，以及不同工艺参数对涂层硬度的影响。
4.根据试验数据，对涂层的性能进行评价，并提出改进意见。
六、涂层硬度的应用涂层硬度是评估涂层性能的重要指标之一，它可以反映涂层的硬度和耐磨性能。
在机械、汽车、航空航天等领域中，涂层硬度的应用非常广泛。
例如，在汽车发动机零件上涂覆硬质涂层可以提高零件的耐磨性和耐腐蚀性，延长使用寿命；在机械零件上涂覆硬质涂层可以增强零件的抗冲击能力和耐磨性，提高工作效率。
因此，涂层硬度的测试对于产品的质量和使用寿命具有重要意义。
七、安全要求在进行涂层硬度测试时，应注意安全操作规程，确保试验人员的人身安全和设备安全。
硬度测试方法

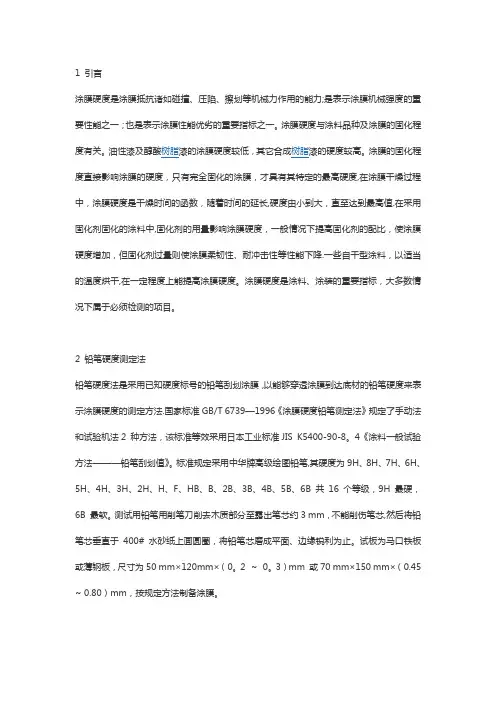

1 引言涂膜硬度是涂膜抵抗诸如碰撞、压陷、擦划等机械力作用的能力;是表示涂膜机械强度的重要性能之一；也是表示涂膜性能优劣的重要指标之一。
涂膜硬度与涂料品种及涂膜的固化程度有关。
油性漆及醇酸树脂漆的涂膜硬度较低，其它合成树脂漆的硬度较高。
涂膜的固化程度直接影响涂膜的硬度，只有完全固化的涂膜，才具有其特定的最高硬度,在涂膜干燥过程中，涂膜硬度是干燥时间的函数，随着时间的延长,硬度由小到大，直至达到最高值.在采用固化剂固化的涂料中,固化剂的用量影响涂膜硬度，一般情况下提高固化剂的配比，使涂膜硬度增加，但固化剂过量则使涂膜柔韧性、耐冲击性等性能下降.一些自干型涂料，以适当的温度烘干,在一定程度上能提高涂膜硬度。
涂膜硬度是涂料、涂装的重要指标，大多数情况下属于必须检测的项目。
2 铅笔硬度测定法铅笔硬度法是采用已知硬度标号的铅笔刮划涂膜，以能够穿透涂膜到达底材的铅笔硬度来表示涂膜硬度的测定方法.国家标准GB/T 6739—1996《涂膜硬度铅笔测定法》规定了手动法和试验机法2 种方法，该标准等效采用日本工业标准JIS K5400-90-8。
4《涂料一般试验方法———铅笔刮划值》。
标准规定采用中华牌高级绘图铅笔,其硬度为9H、8H、7H、6H、5H、4H、3H、2H、H、F、HB、B、2B、3B、4B、5B、6B 共16 个等级，9H 最硬，6B 最软。
测试用铅笔用削笔刀削去木质部分至露出笔芯约3 mm，不能削伤笔芯,然后将铅笔芯垂直于400# 水砂纸上画圆圈，将铅笔芯磨成平面、边缘锐利为止。
试板为马口铁板或薄钢板，尺寸为50 mm×120mm×（0。
2 ～0。
3）mm 或70 mm×150 mm×（0.45 ~ 0.80）mm，按规定方法制备涂膜。
2.1 手动法采用手动法测试时，握住已削好的铅笔，使其与涂层成45°,以铅笔芯不折断为度，按约1 cm/s 的速度在涂层上向前推压刮划约1 cm。
GB—T6739标准下的铅笔法测定漆膜硬度

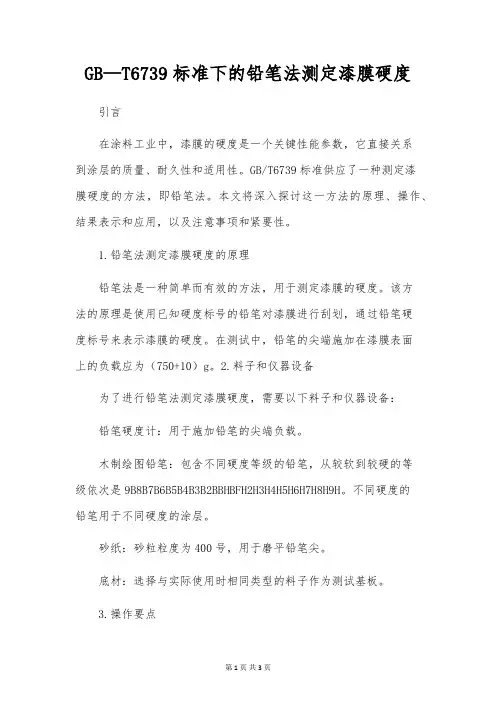

GB—T6739标准下的铅笔法测定漆膜硬度引言在涂料工业中，漆膜的硬度是一个关键性能参数，它直接关系到涂层的质量、耐久性和适用性。
GB/T6739标准供应了一种测定漆膜硬度的方法，即铅笔法。
本文将深入探讨这一方法的原理、操作、结果表示和应用，以及注意事项和紧要性。
1.铅笔法测定漆膜硬度的原理铅笔法是一种简单而有效的方法，用于测定漆膜的硬度。
该方法的原理是使用已知硬度标号的铅笔对漆膜进行刮划，通过铅笔硬度标号来表示漆膜的硬度。
在测试中，铅笔的尖端施加在漆膜表面上的负载应为（750+10）g。
2.料子和仪器设备为了进行铅笔法测定漆膜硬度，需要以下料子和仪器设备：铅笔硬度计：用于施加铅笔的尖端负载。
木制绘图铅笔：包含不同硬度等级的铅笔，从较软到较硬的等级依次是9B8B7B6B5B4B3B2BBHBFH2H3H4H5H6H7H8H9H。
不同硬度的铅笔用于不同硬度的涂层。
砂纸：砂粒粒度为400号，用于磨平铅笔尖。
底材：选择与实际使用时相同类型的料子作为测试基板。
3.操作要点在进行铅笔法测定漆膜硬度时，需要注意以下操作要点：首先，将铅笔的一端削去约莫5～6mm的木头，留下完整的圆柱形铅笔笔芯。
然后，使铅芯垂直地在砂纸上画圆圈，直至铅尖磨成平面并具有锋利的边沿。
每次使用铅笔前都要重复这个步骤，以确保铅尖的状态良好。
固定涂漆样板，将铅笔插入仪器中，使铅笔的尖端放在漆膜表面上。
然后，以0.5～1mm/s的速度朝离开操的方向推动铅笔至少7mm的距离。
察看漆膜是否有划痕。
假如未显现划痕，则需使用较高硬度的铅笔进行测试，直至显现至少3mm长的划痕。
假如已经显现超出3mm的划痕，则需要降低铅笔的硬度，重复测试，直至划痕长度不再超出3mm。
在察看过程中，可以使用软布、脱脂棉和惰性溶剂一起擦拭涂层表面，或者使用橡皮擦拭，以便清除铅笔芯的碎屑，从而更容易评定漆膜的破坏情况。
4.结果表示与应用铅笔法测定漆膜硬度的结果分为两种类型：塑性变形和内聚破坏。
喷漆硬度测试方法
喷漆硬度测试方法引言喷漆硬度测试方法是在实际应用中对喷漆涂层进行硬度测试的常用手段之一。
通过测试涂层的硬度可以评估其耐磨性、耐腐蚀性以及抗刮擦性能等。
本文将介绍喷漆硬度测试的常用方法及其原理，并简要介绍在测试过程中的注意事项。
I. 喷漆硬度测试方法及原理在喷漆硬度测试中，常用的测试方法包括铅笔硬度测试、洛氏硬度测试和差压法硬度测试等。
1. 铅笔硬度测试铅笔硬度测试是一种简易且常用的喷漆硬度测试方法。
其原理基于铅笔的硬度与涂层表面硬度之间的关系。
测试步骤1.准备一组铅笔，包括不同硬度的铅笔（如2H、HB、2B等）。
2.将每支铅笔的尖端细沾水湿润。
3.用一定的压力在被测涂层上逐渐滑动每支铅笔。
4.根据涂层表面出现的划痕深浅，将该划痕与与铅笔硬度对照表进行对比，确定涂层的硬度等级。
注意事项•测量前要确保涂层表面干净，无尘、无油脂等污染物，以免影响测试结果。
•测试时需保持一定的压力和速度，以保证测试的准确性和可重复性。
•多次测试，取平均值以减小误差。
2. 洛氏硬度测试洛氏硬度测试是一种常用的喷漆硬度测试方法。
通过硬度计在涂层表面进行压痕，根据压痕尺寸的大小来评估涂层硬度。
测试步骤1.使用洛氏硬度计，选择适当的压头（如A、B、C等）。
2.将压头放在被测涂层表面上，施加规定的压力。
3.观察压痕面积，并根据硬度计的刻度值确定涂层的硬度等级。
注意事项•测量前需要校准硬度计，以确保测试结果的准确性。
•测试前要确保涂层表面干净，无尘、无油脂等污染物。
•测试时需保持压力、时间和角度一致，以保证测试的准确性和可重复性。
3. 差压法硬度测试差压法硬度测试是一种基于流体力学原理的喷漆硬度测试方法。
该方法利用流体在涂层表面形成压强差，根据压强差的大小来评估涂层硬度。
测试步骤1.准备差压法硬度计，包括压力传感器、液位计等。
2.将压力传感器与涂层表面接触，并记录当前的压力数值。
3.可通过调整所施加的重量或改变液体的类型和测量温度等参数，来评估涂层的硬度等级。
涂层铅笔硬度测试规范
4.3测试结果判定:表面无掉漆、无露底、表面没划伤为合格。
5、相关文件:
无.
6、相关记录:
6.1“产品信赖性测试报告”
修改履历
序号
章节
版次
修改内容
制定日期
制定
审核
批准
日期
日期
日期
1、目的:
建立形成规范的文件,指导检验者正确操作铅笔硬度的测试,以确认加工后的产品满足客户的要求。
2、适用范围:
此规范适应于本公司产品的铅笔硬度的测试。
3、相关职责:
品管部：负责各个阶段提供的产品进行做测试。
4、作业内容：
4.1用三菱2H或HB铅笔,铅笔芯削出约5mm，端部磨平，笔杆与测试面成45度角，施加500g+10g/-0g的垂直负荷,平推约15mm距离，换不同位置做5次。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.适用范围
4.3 测试工具：
3.镀层的可靠性测试
4. 铅笔硬度测量测试数量、測試条件、测试工具、测试方法
铅笔硬度测试.
Date 日期Date 日期Date 日期Approved by 批准Reviewed by 審核Prepared by 擬定
页 码文件版次
4.1 样板数量:3PCS/批.
4.2 测试条件： 常温下
4.4.1.铅笔准备：用削笔刀将铅笔削至露出柱形铅芯5-6mm(切不可削伤笔芯), 握住铅笔使其与砂纸成900夹角,并在砂纸上不停划圈,以摩擦笔芯端面,直至获得端面平整、边缘锐利的铅芯为止(边缘不得有破碎或缺口).铅笔每使用一次,要重磨后,再使用.
铅笔削好后的示意图：
主题
涂层硬度测试规范产品版次 财富值股份有限公司
4.4 .2. 中华铅笔与测试零件呈45度角，以大约每秒1mm 速度推动铅笔,向下和向前施加足够的均匀的压力来刺穿或划涂层或弄碎铅笔芯笔尖。
建议划的长度为1/4英寸（6.5毫米）,测量5处位置(至少含1处边沿位置),允许有2条轻微划痕，但不可刺穿涂层则可以接受。
（其中：UV 镀测试：3H 鉛筆，500g 真空镀：2H 铅笔；）
铅笔硬度计 、削笔刀、中华HB 铅笔、磨铅笔砂纸一张（NO:400)
4.4. 测试方法: 适用于本公司所有塑胶涂层硬度测试
1.目的
系统名称
测试操作规范文件编号 规范塑胶件涂层硬度测试操作,以达到本公司的品质要求特拟定此标准.
OK NG
NG。
