沥青防水卷材拉力及最大拉力时延伸率试验
防水材料拉伸性能比对试验结果分析总结
防水材料拉伸性能比对试验结果分析总结防水材料拉伸性能比对试验结果分析总结随着建筑工程的发展，防水材料在建筑行业中起着重要的作用。
而防水材料的性能对工程质量有着直接的影响。
为了更好地了解不同防水材料的拉伸性能，我们进行了一系列的试验比对，并对试验结果进行了分析与总结。
首先，我们选取了市场上常见的四种防水材料：聚氨酯涂料、聚合物水泥防水涂料、SBS改性沥青防水卷材和PVC防水卷材。
这些防水材料在建筑行业中应用广泛，有着不同的优缺点。
接下来，我们对这四种材料进行了拉伸性能试验，以了解它们的拉伸强度、延伸率以及断裂伸长率。
试验结果表明，聚氨酯涂料的拉伸强度较高，延伸率也较大，表现出较好的拉伸性能。
而聚合物水泥防水涂料在拉伸强度上相对较低，但延伸率较大，断裂伸长率也较高，具有较好的弹性。
SBS改性沥青防水卷材的拉伸强度在四种材料中最低，但延伸率和断裂伸长率却是最大的，表现出较好的延展性和适应性。
而PVC防水卷材在拉伸强度、延伸率和断裂伸长率三个方面均处于中等水平。
通过对试验结果的分析，我们可以得出以下几点结论：首先，对于需要有较高拉伸强度的建筑工程，我们推荐使用聚氨酯涂料作为防水材料。
其具有优异的拉伸性能，能够满足工程的需求。
其次，对于需要有较高弹性的建筑工程，聚合物水泥防水涂料是一个不错的选择。
虽然其拉伸强度相对较低，但其具有较大的延伸率和断裂伸长率，能够在外力作用下发生一定的变形，从而保护建筑结构。
第三，对于需要有较好延展性和适应性的建筑工程，SBS 改性沥青防水卷材是一个合适的选项。
尽管其拉伸强度较低，但其具有较大的延伸率和断裂伸长率，能够适应一定的结构变化，保持较好的防水效果。
最后，如果在防水材料的选择上没有特殊要求，PVC防水卷材是一个平衡的选择。
它在拉伸强度、延伸率和断裂伸长率方面均处于中等水平，能够适应一般的建筑工程需求。
总而言之，不同防水材料的拉伸性能表现出各自的特点。
在选材时，需要根据具体工程需求来确定最合适的防水材料。
沥青防水卷材检测中的力学性能检测分析
沥青防水卷材检测中的力学性能检测分析发布时间：2021-05-28T11:51:04.360Z 来源：《工程建设标准化》2021年2期作者：翟明晶[导读] 沥青防水卷材是传统的防水卷材，成本低，但拉伸强度和延伸率低，翟明晶中铁十局集团第一工程有限公司山东省济南市 250000摘要：沥青防水卷材是传统的防水卷材，成本低，但拉伸强度和延伸率低，温度稳定性差，高温易流淌，低温易脆裂;耐老化性较差，使用年限短，属于低档防水卷材。
沥青防水卷材指的是有胎卷材和无胎卷材。
凡是用厚纸或玻璃丝布、石棉布、棉麻织品等胎料浸渍石油沥青制成的卷状材料，称为有胎卷材;将石棉、橡胶粉等掺入沥青材料中，经碾压制成的卷状材料称为辊压卷材即无胎卷材。
沥青防水卷材是建筑防水工程中的重要材料,为了保证沥青防水卷材的质量需要对沥青防水卷材的力学性能进行检测。
本文根据作者多年工作经验，对沥青防水卷材检测中的力学性能检测进行了详细的分析，供大家参考和借鉴。
关键词：沥青防水卷材；检测；力学性能；检测分析一、引言建筑施工对建筑的防水性能有较高的要求，为了使防水施工取得更好的结果，应该选用合适的防水卷材。
现在防水工程中常用的防水卷材有沥青防水卷材、高分子防水卷材、防水涂料等，这些防水卷材中沥青防水卷材使用范围最广。
沥青防水卷材进行物理力学性检测可以对沥青防水材料的性能做出良好的反映。
沥青防水卷材力学性能检测中延伸率的检测是一项重要内容，断裂延伸率可以把拉伸试验后试件完全断开作为断裂延伸率的判断指标，也可以把试件沥青层出现空洞、裂缝等时的伸长率作为断裂延伸率的判断标准。
在测量的过程中对试件所处的状态要加以注意，有时试件断裂时所用的拉力不一定最大，当运用最大的拉力时试件也不一定断裂，因此试件测试必须在规定的状态下记行，防止测得的延伸率不准确。
检测中一般不同种类的沥青防水卷材有着不同的检测标准，所以在检测的过程中就应该根据防水卷材的种类选好相应的标准。
SBS改性沥青防水卷材拉伸性能检测的影响因素
科技与创新┃Science and Technology&Innovation ·4·2018年第13期文章编号：2095－6835（2018）13－0004－03SBS改性沥青防水卷材拉伸性能检测的影响因素林如涛，林晓靖，郑炼，吴传灯（福建省建筑科学研究院福建省绿色建筑技术重点实验室，福建福州350025）摘要：为了研究SBS改性沥青防水卷材拉伸性能检测过程中存在的影响因素，对8组SBS改性沥青防水卷材试件（其中3组为不同养护温度下的试件，5组为不同拉伸速度试件）进行拉伸试验，测量其最大峰拉力和最大峰时延伸率。
试验结果表明，试件的养护温度和拉伸速度对拉伸性能有较大的影响。
随着养护温度的升高，最大峰拉力逐渐减小，最大峰时延伸率逐渐升高；随着拉伸速度的加快，最大峰拉力逐渐增大，最大峰时延伸率逐渐减小。
关键词：改性沥青防水卷材；最大峰拉力；最大峰时延伸率；拉伸速度中图分类号：TU57+3文献标识码：A DOI：10.15913/ki.kjycx.2018.13.004防水卷材作为重要的防水材料，在工程中被广泛的应用。
按照材质的不同，防水卷材可分为沥青防水卷材、高聚物改性沥青防水卷材和合成高分子防水卷材等。
目前，应用较多的是高聚物改性沥青防水卷材。
这类卷材具有耐热度高、低温柔度好、延伸率大的特点，主要有弹性体改性沥青防水卷材和塑性体改性沥青防水卷材2种[1]。
20世纪80年代以来，弹性体改性沥青防水卷材作为国家重点推广的新型建筑防水材料，得到了快速发展[2]，我国学者对弹性体改性沥青防水卷材的性能及性能优化进行了大量的研究。
杨将[3]通过试验研究了热熔施工过程中黏接温度对SBS、APP改性沥青防水卷材接缝剥离强度的影响，得出不同类型产品的最佳热熔黏接温度，即SBSⅠ型产品的最佳热熔黏接温度为170℃，SBSⅡ型产品的最佳热熔黏接温度为180℃；田金凯等[4]在生产普通SBS改性沥青防水卷材的基础上运用正交实验的方法对所选原材料进行优化组合，成功研制出道桥用SBS改性沥青防水卷材；苏醒等[5]将竹木粉代替部分无机填料应用于改性沥青防水卷材中，制备了具有更好耐热性和尺寸稳定性的改性沥青防水卷材。
沥青防水卷材试验方法 拉力GBT3286-1989
１ ８ －２０ 实施 ９ ９ １ －１
ＧＢ ２ ８ ８ ８ ８． － ９
附加说明：
本标准由中国建筑防水材料公司苏州研究设计所归口。 本标准由中国建筑防水材料公司负责起草。
本 准 要 草 医 困。 标主 起人 匡
中 华人 民共 和 国 国 家标 准
沥青防水卷材试验方法
拉 力
Ｔ ｓ ｍ ｔｏ ｓ ｒ ｐ ａｔ ｔｒｒｏ ｒｌ ｒｏｉｇ ｅｔ ｈ ｄ ｆ ａ ｈ ｌ ｗ ｅｐｏｆ ｌ ｆｎ ｅ ｏ ｓ ａ ｏ ｏ Ｔ ｎｉ ｓｒｎｔ ｏ ａｐ ａｔ ｓｈ ｌ ｅｓｌ ｔ ｇｈ ｅ ｅ ｆ
量尺：精确度０ｌｍｏ ．ｃ ４ 试件
试件尺寸、形状、数量及制备按Ｇ ３８１ Ｂ ．规定。 ２
５ 试验条件 试验温度：２ １ ℃。 ５ ２
拉力机在无 负荷情况下， 空夹具自 动下降速 度为４－ ０ ｍ ｍｎ ０ ｍ ／ ｉｏ ５
６ 试验步骤
６１ 将试件置于拉力试验相同温度的干燥处不少于 ｉ ． ｈ ． ６２ 调整好拉力机后，将定温处理的试件夹持在夹具中心，并不得歪扭，＿下夹具之间的距离 为 ． ＿ ［
ＧＢ ２ ６ ９ ３ 二 一．
１ 主题内容与 适用范围 本标准规定了沥青防水卷材拉力试验的仪器与材料、试件、试件条件、试验步骤和结果评定。 本标准适用于石油沥青纸胎油毡、油纸防水卷材 （ 以下简称卷材）和允许采用本标准的其他防水 卷材的验收和仲裁试验。 ２ 引用标准 ＧＢ ８ １ 沥青防水卷材试验方法 总则 ３． ２ ３ 仪器与材料 拉力机：测量范围０一１ Ｎ（ ＭＯ 或０一２ Ｎ ＯＯ ＞ Ｏ ，最小读数为５ Ｎ，夹具夹持宽度不小于５ｍ， ｃ
１ ｍ ，开动拉力机使受ቤተ መጻሕፍቲ ባይዱ试件被拉断为止。 ８ ｍ ０
防水卷材习题集

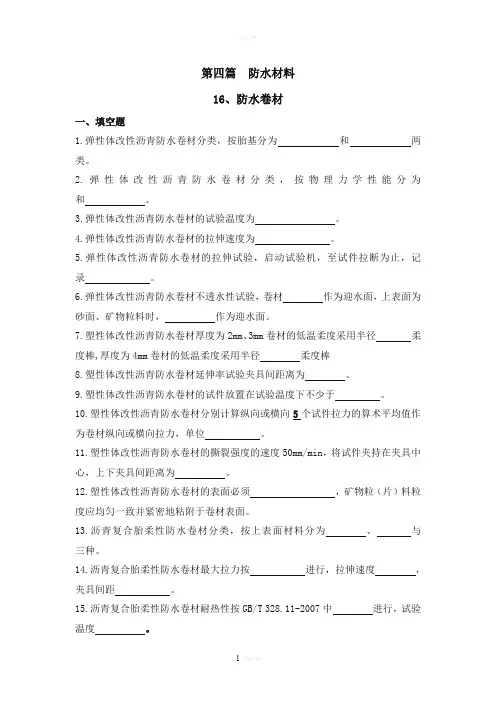

第四篇防水材料16、防水卷材一、填空题1.弹性体改性沥青防水卷材分类，按胎基分为和两类。
2.弹性体改性沥青防水卷材分类，按物理力学性能分为和。
3.弹性体改性沥青防水卷材的试验温度为。
4.弹性体改性沥青防水卷材的拉伸速度为。
5.弹性体改性沥青防水卷材的拉伸试验，启动试验机，至试件拉断为止，记录。
6.弹性体改性沥青防水卷材不透水性试验，卷材作为迎水面，上表面为砂面、矿物粒料时，作为迎水面。
7.塑性体改性沥青防水卷材厚度为2mm、3mm卷材的低温柔度采用半径柔度棒,厚度为4mm卷材的低温柔度采用半径柔度棒8.塑性体改性沥青防水卷材延伸率试验夹具间距离为。
9.塑性体改性沥青防水卷材的试件放置在试验温度下不少于。
10.塑性体改性沥青防水卷材分别计算纵向或横向5个试件拉力的算术平均值作为卷材纵向或横向拉力，单位。
11.塑性体改性沥青防水卷材的撕裂强度的速度50mm/min，将试件夹持在夹具中心，上下夹具间距离为。
12.塑性体改性沥青防水卷材的表面必须，矿物粒（片）料粒度应均匀一致并紧密地粘附于卷材表面。
13.沥青复合胎柔性防水卷材分类，按上表面材料分为、与三种。
14.沥青复合胎柔性防水卷材最大拉力按进行，拉伸速度，夹具间距。
15.沥青复合胎柔性防水卷材耐热性按GB/T 328.11-2007中进行，试验温度。
16.高分子防水材料片材的分。
17.高分子防水材料片材试样移动速度：橡胶类为，树脂类为。
18.高分子防水材料片材的不透水性试验采用压板。
19.氯化聚乙烯防水卷材的标准试验条件温度为，相对湿度是。
20.氯化聚乙烯-橡胶共混防水卷材产品按物理力学性能分为、两种类型。
二、单项选择题1.弹性体改性沥青防水卷材成卷卷材应卷紧卷齐，端面里进外出不得超过。
A、5mmB、15mmC、10mm2.弹性体改性沥青防水卷材聚酯胎Ⅰ型中的低温柔度为。
A、-15℃B、-18℃C、-20℃3.弹性体改性沥青防水卷材低温柔度的试件数量是。
(完整版)沥青防水卷材拉力及最大拉力时延伸率试验.doc
沥青防水卷材拉力及最大拉力时延伸率试验1.适用范围本实施细则适用于建筑防水卷材拉力及最大拉力时延伸率测试。
2.技术标准GB18242-2008《弹性体改性沥青防水卷材》GB18243-2008《塑性体改性沥青防水卷材》GB 18967-2009《改性沥青聚乙烯胎防水卷材》GB/T 328.8-2007《建筑防水卷材试验方法沥青防水卷材拉伸性能》3.检测用仪器设备3.1 拉力试验机：测量范围0～1000N （或 0～2000N ），最小读数为5N，夹具夹持宽不小于5cm 。
3.2 量尺：精度 1mm 。
4．试件制备整个拉伸试验应制备两组试件，一组纵向5个试件，一组横向5个试件。
试件在试样上距边缘100mm 以上任意裁取，用模版，或用裁刀，矩形试件宽为（ 50±0.5） mm，长为（ 200mm+2×夹持长度），或矩形试件宽为（ 50±0.5 ）mm ，长为（ 70mm+2×夹持长度），长度方向为试验方向。
表面的非持久层应去除。
试件在试验前在（ 23±2）℃ 和相对湿度（ 30~70 ）%的条件至少放置20h 。
5.步将件的在拉伸机的具中，注意度方向的中与机具中心在一条上。
具距离（200±2 ）mm 或70mm ，防止件从具中滑移作。
防止件生松弛，推荐加不超5N 的力。
在（ 23±2）℃ 行，具移的恒定速度50mm/min 。
拉力和的具（或引伸）距离。
分去向、横向个 5 个件的平均作拉力及延伸率。
6果算6.1 性体改性青防水卷材或塑性体改性青防水卷材断裂延伸率按下式算：L L1 200 100200 ⋯⋯⋯⋯⋯⋯⋯⋯⋯（1）式中： L——件断裂的伸率，位百分比（%）； L1——件断裂具距离，位毫米（mm）200——拉伸前具距离，位毫米（mm ）。
6.2 改性青聚乙胎防水卷材断裂延伸率按下式算：L L17010070⋯⋯⋯⋯⋯⋯⋯⋯⋯（1）式中： L——试件断裂时的伸长率，单位为百分比（%）；L1 ——试件断裂时夹具间距离，单位为毫米（mm）；70——拉伸前夹具间距离，单位为毫米（mm）。
防水卷材的见证取样如下
防水卷材的见证取样如下：1.2检验内容1、沥青防水卷材：纵向拉力、耐热度、柔度、不透水性。
2、高聚物改性沥青防水卷材：拉力、最大拉力时延伸率、不透水性、低温柔性，耐热度（地下防水工程可不检测耐热度）。
3、合成高分子防水卷材：断裂拉伸强度、扯断伸长率、不透水性、低温弯折性、加热收缩率、热老化保持率（后两项仅适用于屋面防水工程）。
4、高分子防水卷材胶粘剂：剥离强度、粘度、适用期剪切状态下的粘合性。
1.3取样方法1、沥青防水卷材：（1）同一品种、同一标号、同一等级的产品每1500卷为一批，不足1500卷按一批收（铝箔面油毡每1000卷为一批）。
（2）以同一生产厂的同一品种、同一等级的产品，大于1000卷抽5卷，500—1000卷抽4卷，100-999卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检验。
在外观质量检验合格的卷材中，任取1卷做物理性能检验。
（3）将试样卷材切除距外层卷头，后顺纵向截取的2块全幅卷材送检。
2．高聚物改性沥青防水卷材：（1）高聚物改性沥青防水卷材按同一类型、同一规格、为一批，不足也可作为一批，改性沥青防水卷材同一品种、同一标号、同一等级的产品每1000卷为一批，不足1000卷也可作为一批。
（2）以同一生产厂的同一品种、同一等级的产品，大于1000卷抽5卷，500—1000卷抽4卷，100-999卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检验。
在外观质量检验合格的卷材中，任取1卷做物理性能检验。
（3）将试样卷材切除距外层卷头后顺纵向截取的全幅卷材试样2块送检。
一块做物理性能检验用，另一块备用。
3、合成高分子防水卷材：（1）聚氯乙烯、氯化聚乙烯防水卷材以同一类型的为一批，不足也可作为一批。
氯化聚乙烯-橡胶共混防水卷材以同规格同类型的250卷为一批，不足250卷也可作为一批。
三元丁橡胶防水卷材以同规格同等级的300卷为一批，不足300卷也可作为一批。
其他合成高分子防水卷材以同品种同规格为一批，不足也可作为一批。
防水卷材试验作业指导书
建筑防水卷材试验作业指导书1、检测项目最大拉力、最大拉力时延伸率、断裂延伸率、不透水性、耐热性、低温柔性、低温弯折性2、检测依据GB/T 328《建筑防水卷材试验方法》第8部分：沥青防水卷材拉伸性能（GB/T 328。
8—2007)第9部分:高分子防水卷材拉伸性能 (GB/T 328。
9—2007）第10部分：沥青和高分子防水卷材不透水性 (GB/T 328。
10-2007）第11部分：沥青防水卷材耐热性 (GB/T 328。
11—2007)第14部分：沥青防水卷材低温柔性 (GB/T 328。
14—2007)第15部分:高分子防水卷材低温弯折性（GB/T 328。
15—2007)3、试验方法3.1 沥青防水卷材最大拉力、最大拉力时延伸率、断裂延伸率3。
1。
1仪器设备电子拉力试验机DL—5000型3。
1.2试样制备整个拉伸试验应制备两组试件，一组纵向5个试件，一组横向5个试件。
试件在试样上距边缘100mm以上用裁刀任意裁取,矩形试件宽为（50±0。
5)mm,长为（200mm+2×加持长度）长度方向为试验方向。
表面的非持久层应去除.试件在试验前在（23±2）℃和相对湿度（30—70）％的条件下至少放置20h。
3。
1.3步骤将试件紧紧的夹在试验机的夹具中，注意试件长度方向的中线与试验机夹具中心在一条线上。
夹具间距离为（200±2)mm，为防止试件从夹具中滑移应作标记。
试验在(23±2）℃进行，夹具移动的恒定速度为（100±10)mm/min.连续记录拉力和对应的夹具间距离。
3.1。
4计算记录得到的拉力和距离，或数据记录，最大的拉力和对应的夹具间距离与起始距离的百分率计算的延伸率.去除任何在夹具10mm以内断裂或在试验机夹具中滑移超过极限值的试件的试验结果，用备用件重测。
最大拉力单位为N/50mm，对应的延伸率用百分率表示,作为试件同一方向结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沥青防水卷材拉力及最大拉力时延伸率试验
1.适用范围
本实施细则适用于建筑防水卷材拉力及最大拉力时延伸率测试。
2.技术标准
GB18242-2008 《弹性体改性沥青防水卷材》
GB18243-2008 《塑性体改性沥青防水卷材》
GB 18967-2009 《改性沥青聚乙烯胎防水卷材》
GB/T 328.8-2007 《建筑防水卷材试验方法沥青防水卷材拉伸性能》
3.检测用仪器设备
3.1 拉力试验机：测量范围0～1000N（或0～2000N），最小读数为5N，夹具夹持宽不小于5cm。
3.2 量尺：精度1mm。
4．试件制备
整个拉伸试验应制备两组试件，一组纵向5个试件，一组横向5个试件。
试件在试样上距边缘100mm以上任意裁取，用模版，或用裁刀，矩形试件宽为（50±0.5）mm，长为（200mm+2×夹持长度），或矩形试件宽为（50±0.5）mm，长为（70mm+2×夹持长度），长度方向为试验方向。
表面的非持久层应去除。
试件在试验前在（23±2）℃和相对湿度（30~70）%的条件至少放置
20h 。
5.试验步骤
将试件紧紧的夹在拉伸试验机的夹具中，注意时间长度方向的中线与试验机夹具中心在一条线上。
夹具间距离为（200±2）mm 或70mm ，为防止试件从夹具中滑移应作标记。
为防止试件产生松弛，推荐加载不超过5N 的力。
试验在（23±2）℃进行，夹具移动的恒定速度为50mm/min 。
连续记录拉力和对应的夹具（或引伸计）间距离。
分别去纵向、横向个5个试件的平均值作为拉力及延伸率。
6 结果计算
6.1 弹性体改性沥青防水卷材或塑性体改性沥青防水卷材
断裂延伸率按下式计算：
1L 200
L 100200………………………
（1）
式中：L ——试件断裂时的伸长率，单位为百分比（
%）；L1——试件断裂时夹具间距离，单位为毫米（mm ）
200——拉伸前夹具间距离，单位为毫米（
mm ）。
6.2 改性沥青聚乙烯胎防水卷材
断裂延伸率按下式计算：
1L 70
L 10070………………………
（1）
式中：L——试件断裂时的伸长率，单位为百分比（%）；L1——试件断裂时夹具间距离，单位为毫米（mm）；
70——拉伸前夹具间距离，单位为毫米（mm）。
7.结果评定
弹性体改性沥青防水卷材按GB18242-2008的表2进行评定。
塑性体改性沥青防水卷材按GB18242-2008的表2进行评定。
改性沥青聚乙烯胎防水卷材按GB 18967-2009的表2进行评定。
