螺纹的标准大全

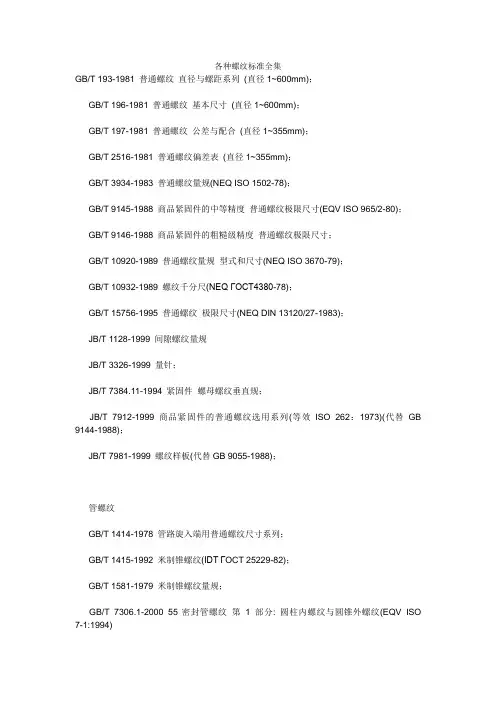

各种螺纹标准全集
各种螺纹标准全集GB/T 193-1981 普通螺纹直径与螺距系列(直径1~600mm)；GB/T 196-1981 普通螺纹基本尺寸(直径1~600mm)；GB/T 197-1981 普通螺纹公差与配合(直径1~355mm)；GB/T 2516-1981 普通螺纹偏差表(直径1~355mm)；GB/T 3934-1983 普通螺纹量规(NEQ ISO 1502-78)；GB/T 9145-1988 商品紧固件的中等精度普通螺纹极限尺寸(EQV ISO 965/2-80)；GB/T 9146-1988 商品紧固件的粗糙级精度普通螺纹极限尺寸；GB/T 10920-1989 普通螺纹量规型式和尺寸(NEQ ISO 3670-79)；GB/T 10932-1989 螺纹千分尺(NEQ ΓOCT4380-78)；GB/T 15756-1995 普通螺纹极限尺寸(NEQ DIN 13120/27-1983)；JB/T 1128-1999 间隙螺纹量规JB/T 3326-1999 量针；JB/T 7384.11-1994 紧固件螺母螺纹垂直规；JB/T 7912-1999 商品紧固件的普通螺纹选用系列(等效ISO 262：1973)(代替GB 9144-1988)；JB/T 7981-1999 螺纹样板(代替GB 9055-1988)；管螺纹GB/T 1414-1978 管路旋入端用普通螺纹尺寸系列；GB/T 1415-1992 米制锥螺纹(IDT ГOCT 25229-82)；GB/T 1581-1979 米制锥螺纹量规；GB/T 7306.1-2000 55°密封管螺纹第1部分: 圆柱内螺纹与圆锥外螺纹(EQV ISO 7-1:1994)GB/T 7306.2-2000 55°密封管螺纹第2部分: 圆锥内螺纹与圆锥外螺纹(EQV ISO 7-1:1994)GB/T 7307-2001 非螺纹密封的管螺纹(EQV ISO 228/1-2000)；GB/T 10922-1989 非螺纹密封的管螺纹量规(EQV ISO 228/2-80)；GB/T 12716-1991 60°圆锥管螺纹(EQV ANSI B1.20.1-83)；JB/T 10031-1999 用螺纹密封的管螺纹量规(参照ISO7/2-82)；梯形和锯齿形螺纹GB/T 5796.1-1986 梯形螺纹牙型(EQV ISO 2901-77)；GB/T 5796.2-1986 梯形螺纹直径与螺矩系列(EQV ISO 2902-77)；GB/T 5796.3-1986 梯形螺纹基本尺寸(EQV ISO 2904-77)；GB/T 5796.4-1986 梯形螺纹公差(EQV ISO 2903-77)；GB/T 8124-1987 梯形螺纹量规技术条件(NEQ DIN 103-73)；GB/T 8125-1987 梯形螺纹量规型式和尺寸(EQV ISO 3670-79)；GB/T 12359-1990 梯形螺纹极限尺寸；GB/T 13576.1-1992 锯齿形(3°、30°)螺纹牙型(NEQ DIN 513/1-85)；GB/T 13576.2-1992 锯齿形(3°、30°)螺纹直径与螺距系列(NEQ DIN 513/2-85)；GB/T 13576.3-1992 锯齿形(3°、30°)螺纹基本尺寸；GB/T 13576.4-1992 锯齿形(3°、30°)螺纹公差(NEQ DIN 513/3-85)；小螺纹、过渡和过盈配合螺纹GB/T 1167-1996 过渡配合螺纹；GB/T 1181-1998 过盈配合螺纹；GB/T 15054.1-1994 小螺纹牙型(NEQ ISO/R 1501-70)；GB/T 15054.2-1994 小螺纹直径与螺距系列(NEQ ISO/R 1501)；GB/T 15054.3-1994 小螺纹基本尺寸(NEQ ISO/R 1501-70)；GB/T 15054.4-1994 小螺纹公差(NEQ ISO/R 1501-70)；GB/T 15054.5-1994 小螺纹极限尺寸(NEQ ISO/R 1501-70)；专用螺纹GB/T 3103.4-1992 紧固件公差耐热用螺纹连接副；GB/T 4749-1993 石油钻杆接头螺纹量规(NEQ API SPEC7(89))；GB/T 5280-1985 自攻螺钉用螺纹(IDT ISO 1478-83)；GB/T 6482-1994 凿岩用波形螺纹连接钎杆；GB 8335-1998 气瓶专用螺纹；GB/T 8336-1998 气瓶专用螺纹量规；GB/T 9253.1-1999 石油钻杆接头螺纹(NEQ API Spec 7(第39版))；GB/T 9253.2-1999 石油天然气工业--套管、油管和管线管螺纹的加工、测量和检验(IDT API Spec 5B:1996的第14版)；GB/T 9253.8-1995 石油钻杆螺纹(NEQ ΓOCT 631-75)；GB/T 9253.9-1995 石油钻杆螺纹量规(NEQ ΓOCT 631-75)；GB 9765-1997 轮胎气门嘴螺纹(NEQ ISO 4570:1977)；GB/T 17194-1997 电气导管电气安装用导管的外径和导管与配件的螺纹(EQV IEC 423:1993)；GB/T 17449-1998 包装玻璃容器螺纹瓶口尺寸；GB 17464-1998 连接器件连接铜导线用的螺纹型和无螺纹型夹紧件的安全要求(IDT IEC 999:1990)；GB/T 18052-2000 套管、油管和管线管螺纹的测量和检验方法(IDT API RP 5B1:1999)；JB/T 2001.73-1999 水系统45°锯齿形螺纹牙型与基本尺寸；JB/T2886-1992 机床梯形螺纹丝杆、螺母技术条件(参照BS4185)；JB/T 5450-1991 光学仪器用短牙螺纹；JB/T5821-1991 铅酸蓄电池用普通螺纹公差与配合；JB/T6469-1992 汽轮机用倒锥外螺纹；JB/T 7398.3-1994 显微镜物镜螺纹；JB/T8240-1999 光学仪器用目镜螺纹(代替GB10158-1988)(EQV ΓOCT 5359-77)；JB/T8249.2-1999 照相机三脚架连接螺纹(非ISO1222:1987) (代替GB 9180-1988)；JB/T9313-1999 光学仪器特种细牙螺纹；JB/T9426.7-1999 16mm电影摄影物镜C型螺纹物镜座；GB/T 2350-1980 液压气动系统及元件活塞杆螺纹型式和尺寸系列；GB/T 2878-1993 液压元件螺纹连接油口型式和尺寸(NEQ ISO 6149-1980)；GB/T 8606-1988 液压快换接头螺纹连接尺寸及要求；GB/T 10192-1988 磁性氧化物制成的螺纹磁芯的尺寸(IDT IEC 221-66)；GB 13140.2-1998 家用和类似用途低压电路用的连接器件第2部分: 作为独立部件的带螺纹型夹紧件的连接器件的特殊要求(IDT IEC 998-2-1:1990)；GB/T 14038-1993 气缸气口螺纹(NEQ ISO 7180-1986)；GB/T 14171-1993 汽车气制动系管路螺纹孔和管接头外螺纹(NEQ ISO 4039)；JB/T 6377-1992 气动气口连接螺纹型式和尺寸；b) 螺纹刀具标准：GB/T 967-1994 螺母丝锥；GB/T 968-1994 丝锥螺纹公差(EQV ISO 2857/DAM1-84)；GB/T 969-1994 丝锥技术条件（NEQ ISO 8830-91）；GB/T 970.1-1994 圆板牙型式和尺寸（EQV ISO 2568-88）；GB/T 970.2-1994 圆板牙技术条件（NEQ ISO 2568-88）；GB/T 970.3-1994 圆板牙架型式和互换尺寸（EQV ISO 2568-88）；GB/T 971-1994 滚丝轮；GB/T 972-1994 搓丝板；GB/T 3464.1-1994 机用和手用丝锥(EQV ISO 529-75)；GB/T 3464.2-1994 长柄机用丝锥（EQV ISO 2283-72）；GB/T 3464.3-1994 短柄机用和手用丝锥（NEQ ISO 529-75）；GB/T 3466-1983 长柄螺母丝锥；GB/T 3506-1993 螺旋槽丝锥；GB3883.9-1991 手持式电动工具的安全电动攻丝机的专用要求；GB/T 6138.1-1997 攻丝前钻孔用阶梯麻花钻第1部分: 直柄阶梯麻花钻的型式和尺寸（EQV ISO 3439:1975）；GB/T 6138.2-1997 攻丝前钻孔用阶梯麻花钻第2部分: 莫氏锥柄阶梯麻花钻的型式和尺寸（EQV ISO 3438:1975）；GB/T 6139-1997 阶梯麻花钻技术条件（NEQ ISO/DIS 10899）；GB 10878-1999 气瓶锥螺纹丝锥；GB/T 10954-1989 机夹外螺纹车刀；GB/T 10955-1989 机夹内螺纹车刀；JB/T 3411.15-1999 切制螺纹夹头尺寸；JB/T 5217-1991 丝锥寿命的试验方法及其验收条件；JB/T 5611-1991 内容屑丝锥；JB/T 5612-1991 螺尖丝锥；JB/T 7428-1994 挤压丝锥；JB/T 8364.1-1996 60°圆锥管螺纹圆板牙；JB/T 8364.2-1996 60°圆锥管螺纹丝锥；JB/T 8364.3-1996 60°圆锥管螺纹丝锥技术规范；JB/T 8364.4-1996 60°圆锥管螺纹搓丝板；JB/T 8364.5-1996 60°圆锥管螺纹滚丝轮；JB/T 8824.1-1998 统一螺纹丝锥(参照ANSI B94.9-1987)；JB/T 8824.2-1998 统一螺纹丝锥螺纹公差(参照ANSI B94.9-1987)；JB/T 8824.3-1998 统一螺纹丝锥技术条件；JB/T 8824.4-1998 统一螺纹螺母丝锥；JB/T 8824.5-1998 统一螺纹圆板牙；JB/T 8824.6-1998 统一螺纹搓丝板；JB/T 8824.7-1998 统一螺纹滚丝轮；JB/T 8825.1-1998 惠氏螺纹丝锥(参照ISO 529-1993)；JB/T 8825.2-1998 惠氏螺纹丝锥螺纹公差(参照BS 949.2-1979)；JB/T 8825.3-1998 惠氏螺纹丝锥技术条件(参照BS 949.2-1979)；JB/T 8825.4-1998 惠氏螺纹螺母丝锥；JB/T 8825.5-1998 惠氏螺纹圆板牙(参照BS 1127.1-1990)；JB/T 8825.6-1998 惠氏螺纹搓丝板；JB/T 8825.7-1998 惠氏螺纹滚丝轮；JB/T 9987-1999 攻丝前钻孔用麻花钻直径(等效ISO 2306-1972)；JB/T 9988.1-1999 高精度梯形螺纹拉削丝锥第1 部分：型式和尺寸；JB/T 9988.2-1999 高精度梯形螺纹拉削丝锥第2 部分：螺纹公差；JB/T 9988.3-1999 高精度梯形螺纹拉削丝锥第3 部分：技术条件；JB/T 9989.1-1999 梯形螺纹丝锥第1 部分：型式和尺寸；JB/T 9989.2-1999 梯形螺纹丝锥第2 部分：螺纹公差；JB/T 9989.3-1999 梯形螺纹丝锥第3 部分：技术条件；JB/T 9994-1999 55°圆柱管螺纹丝锥(非等效ISO 2284-1987)；JB/T 9995-1999 55°圆柱管螺纹丝锥螺纹公差(非等效ISO 5969-1979)；JB/T 9996-1999 55°圆锥管螺纹丝锥(非等效ISO 2284-1987)；JB/T 9997-1999 55°圆柱管螺纹圆板牙(非等效ISO 4231-1987)；JB/T 9998-1999 55°圆锥管螺纹圆板牙(非等效ISO 4230-1987)；JB/T 9999-1999 55°圆锥管螺纹搓丝板；JB/T 10000-1999 55°圆锥管螺纹滚丝轮(参照ГOCT9539-72)；JB/T 10001-1999 六方板牙；JB/T 54881-1999 手用丝锥产品质量分等；JB/T 54882-1999 机用丝锥产品质量分等；JB/T 54883-1999 圆板牙产品质量分等；JB/T 54884-1999 滚丝轮产品质量分等；JB/T 54885-1999 搓丝板产品质量分等；c) 螺纹设备标准：GB/T 6477.8-1986 金属切削机床术语螺纹加工机床；JB/T 1645-1991 自动冷镦、切边、搓丝机技术条件；JB/T 2858.1-1999 螺纹磨床参数；JB/T 2858.2-1999 螺纹磨床系列型谱；JB/T 2858.3-1999 螺纹磨床精度检验；JB/T 2858.4-1999 螺纹磨床技术条件；JB/T 3056-1991 自动搓丝机基本参数；；JB/T 3591-1991 自动搓丝机精度；；JB/T 5201-1991 滚丝机基本参数；JB/T 5201.1-1999 滚丝机动性精度；JB/T 5201.2-1999 滚丝机技术条件；JB/T 5573-1991 螺纹铣床精度；JB/T 6348-1992 攻丝机技术条件；JB/T 6585-1993 立式螺母攻丝机精度；JB/T 6586-1993 卧式螺母攻丝机精度；JB/T 6605-1993 螺纹铣床技术条件；JB/T 7423.1-1994 攻丝机参数；JB/T 7423.2-1994 攻丝机系列型谱；JB/T 8600.1-1997 台式攻丝机精度检验；;JB/T 8602-1997 立式攻丝机精度检验；JB/T 9926.1-1999 内螺纹磨床精度检验；JB/T 9926.2-1999 内螺纹磨床技术；JB/T 9927.1-1999 短螺纹铣床精度检验；JB/T 9927.2-1999 短螺纹铣床技术条件；d) 螺纹配套标准：GB/T 2-1985 紧固件外螺纹零件的末端(EQV ISO 4753-83)；GB/T 3-1997 普通螺纹收尾、肩距、退刀槽和倒角(EQV ISO 3508:1976)；GB/T 3106-1982 螺栓、螺钉和螺柱的公称长度和普通螺栓的螺纹长度(EQV ISO 888-76)；GB/T 4459.1-1995 机械制图螺纹及螺纹紧固件表示法(EQV ISO 6410-1993)；GB/T 5267-1985 螺纹紧固件电镀层；GB/T 13682-1992 螺纹紧固件轴向载荷疲劳试验方法(NEQ ISO 3800-77)；GB/T 14791-1993 螺纹术语(NEQ ISO 5408-83)；GB/T 16823.1-1997 螺纹紧固件应力截面积和承载面积(EQV JIS B1082:1987)；GB/T 16823.2-1997 螺纹紧固件紧固通则(EQV JIS B1083-1990)；GB/T 16823.3-1997 螺纹紧固件拧紧试验方法(EQV JIS B1084:1987)；JB/T 9193-1999 搓（滚）制普通螺纹前的毛坯直径。
螺纹标准大全
GB/T 193-1981 普通螺纹直径与螺距系列(直径1~600mm)；GB/T 196-1981 普通螺纹基本尺寸(直径1~600mm)；GB/T 197-1981 普通螺纹公差与配合(直径1~355mm)；GB/T 2516-1981 普通螺纹偏差表(直径1~355mm)；GB/T 3934-1983 普通螺纹量规(NEQ ISO 1502-78)；GB/T 9145-1988 商品紧固件的中等精度普通螺纹极限尺寸(EQV ISO 965/2-80)；GB/T 9146-1988 商品紧固件的粗糙级精度普通螺纹极限尺寸；GB/T 10920-1989 普通螺纹量规型式和尺寸(NEQ ISO 3670-79)；GB/T 10932-1989 螺纹千分尺(NEQ ΓOCT4380-78)；GB/T 15756-1995 普通螺纹极限尺寸(NEQ DIN 13120/27-1983)；JB/T 1128-1999 间隙螺纹量规JB/T 3326-1999 量针；JB/T 7384.11-1994 紧固件螺母螺纹垂直规；JB/T 7912-1999 商品紧固件的普通螺纹选用系列(等效ISO 262：1973)(代替GB 9144-1988)；JB/T 7981-1999 螺纹样板(代替GB 9055-1988)；管螺纹GB/T 1414-1978 管路旋入端用普通螺纹尺寸系列；GB/T 1415-1992 米制锥螺纹(IDT ГOCT 25229-82)；GB/T 1581-1979 米制锥螺纹量规；GB/T 7306.1-2000 55°密封管螺纹第1部分: 圆柱内螺纹与圆锥外螺纹(EQV ISO 7-1:1994)GB/T 7306.2-2000 55°密封管螺纹第2部分: 圆锥内螺纹与圆锥外螺纹(EQV ISO 7-1:1994)GB/T 7307-2001 非螺纹密封的管螺纹(EQV ISO 228/1-2000)；GB/T 10922-1989 非螺纹密封的管螺纹量规(EQV ISO 228/2-80)；GB/T 12716-1991 60°圆锥管螺纹(EQV ANSI B1.20.1-83)；JB/T 10031-1999 用螺纹密封的管螺纹量规(参照ISO7/2-82)；梯形和锯齿形螺纹GB/T 5796.1-1986 梯形螺纹牙型(EQV ISO 2901-77)；GB/T 5796.2-1986 梯形螺纹直径与螺矩系列(EQV ISO 2902-77)；GB/T 5796.3-1986 梯形螺纹基本尺寸(EQV ISO 2904-77)；GB/T 5796.4-1986 梯形螺纹公差(EQV ISO 2903-77)；GB/T 8124-1987 梯形螺纹量规技术条件(NEQ DIN 103-73)；GB/T 8125-1987 梯形螺纹量规型式和尺寸(EQV ISO 3670-79)；GB/T 12359-1990 梯形螺纹极限尺寸；GB/T 13576.1-1992 锯齿形(3°、30°)螺纹牙型(NEQ DIN 513/1-85)；GB/T 13576.2-1992 锯齿形(3°、30°)螺纹直径与螺距系列(NEQ DIN 513/2-85)；GB/T 13576.3-1992 锯齿形(3°、30°)螺纹基本尺寸；GB/T 13576.4-1992 锯齿形(3°、30°)螺纹公差(NEQ DIN 513/3-85)；小螺纹、过渡和过盈配合螺纹GB/T 1167-1996 过渡配合螺纹；GB/T 1181-1998 过盈配合螺纹；GB/T 15054.1-1994 小螺纹牙型(NEQ ISO/R 1501-70)；GB/T 15054.2-1994 小螺纹直径与螺距系列(NEQ ISO/R 1501)；GB/T 15054.3-1994 小螺纹基本尺寸(NEQ ISO/R 1501-70)；GB/T 15054.4-1994 小螺纹公差(NEQ ISO/R 1501-70)；GB/T 15054.5-1994 小螺纹极限尺寸(NEQ ISO/R 1501-70)；专用螺纹GB/T 3103.4-1992 紧固件公差耐热用螺纹连接副；GB/T 4749-1993 石油钻杆接头螺纹量规(NEQ API SPEC7(89))；GB/T 5280-1985 自攻螺钉用螺纹(IDT ISO 1478-83)；GB/T 6482-1994 凿岩用波形螺纹连接钎杆；GB 8335-1998 气瓶专用螺纹；GB/T 8336-1998 气瓶专用螺纹量规；GB/T 9253.1-1999 石油钻杆接头螺纹(NEQ API Spec 7(第39版))；GB/T 9253.2-1999 石油天然气工业--套管、油管和管线管螺纹的加工、测量和检验(IDT API Spec 5B:1996的第14版)；GB/T 9253.8-1995 石油钻杆螺纹(NEQ ΓOCT 631-75)；GB/T 9253.9-1995 石油钻杆螺纹量规(NEQ ΓOCT 631-75)；GB 9765-1997 轮胎气门嘴螺纹(NEQ ISO 4570:1977)；GB/T 17194-1997 电气导管电气安装用导管的外径和导管与配件的螺纹(EQV IEC 423:1993)；GB/T 17449-1998 包装玻璃容器螺纹瓶口尺寸；GB 17464-1998 连接器件连接铜导线用的螺纹型和无螺纹型夹紧件的安全要求(IDT IEC 999:1990)；GB/T 18052-2000 套管、油管和管线管螺纹的测量和检验方法(IDT API RP 5B1:1999)；JB/T 2001.73-1999 水系统45°锯齿形螺纹牙型与基本尺寸；JB/T2886-1992 机床梯形螺纹丝杆、螺母技术条件(参照BS4185)；JB/T 5450-1991 光学仪器用短牙螺纹；JB/T5821-1991 铅酸蓄电池用普通螺纹公差与配合；JB/T6469-1992 汽轮机用倒锥外螺纹；JB/T 7398.3-1994 显微镜物镜螺纹；JB/T8240-1999 光学仪器用目镜螺纹(代替GB10158-1988)(EQV ΓOCT 5359-77)；JB/T8249.2-1999 照相机三脚架连接螺纹(非ISO1222:1987) (代替GB 9180-1988)；JB/T9313-1999 光学仪器特种细牙螺纹；JB/T9426.7-1999 16mm电影摄影物镜C型螺纹物镜座；GB/T 2350-1980 液压气动系统及元件活塞杆螺纹型式和尺寸系列；GB/T 2878-1993 液压元件螺纹连接油口型式和尺寸(NEQ ISO 6149-1980)；GB/T 8606-1988 液压快换接头螺纹连接尺寸及要求；GB/T 10192-1988 磁性氧化物制成的螺纹磁芯的尺寸(IDT IEC 221-66)；GB 13140.2-1998 家用和类似用途低压电路用的连接器件第2部分: 作为独立部件的带螺纹型夹紧件的连接器件的特殊要求(IDT IEC 998-2-1:1990)；GB/T 14038-1993 气缸气口螺纹(NEQ ISO 7180-1986)；GB/T 14171-1993 汽车气制动系管路螺纹孔和管接头外螺纹(NEQ ISO 4039)；JB/T 6377-1992 气动气口连接螺纹型式和尺寸；b) 螺纹刀具标准：GB/T 967-1994 螺母丝锥；GB/T 968-1994 丝锥螺纹公差(EQV ISO 2857/DAM1-84)；GB/T 969-1994 丝锥技术条件（NEQ ISO 8830-91）；GB/T 970.1-1994 圆板牙型式和尺寸（EQV ISO 2568-88）；GB/T 970.2-1994 圆板牙技术条件（NEQ ISO 2568-88）；GB/T 970.3-1994 圆板牙架型式和互换尺寸（EQV ISO 2568-88）；GB/T 971-1994 滚丝轮；GB/T 972-1994 搓丝板；GB/T 3464.1-1994 机用和手用丝锥(EQV ISO 529-75)；GB/T 3464.2-1994 长柄机用丝锥（EQV ISO 2283-72）；GB/T 3464.3-1994 短柄机用和手用丝锥（NEQ ISO 529-75）；GB/T 3466-1983 长柄螺母丝锥；GB/T 3506-1993 螺旋槽丝锥；GB3883.9-1991 手持式电动工具的安全电动攻丝机的专用要求；GB/T 6138.1-1997 攻丝前钻孔用阶梯麻花钻第1部分: 直柄阶梯麻花钻的型式和尺寸（EQV ISO 3439:1975）；GB/T 6138.2-1997 攻丝前钻孔用阶梯麻花钻第2部分: 莫氏锥柄阶梯麻花钻的型式和尺寸（EQV ISO 3438:1975）；GB/T 6139-1997 阶梯麻花钻技术条件（NEQ ISO/DIS 10899）；GB 10878-1999 气瓶锥螺纹丝锥；GB/T 10954-1989 机夹外螺纹车刀；GB/T 10955-1989 机夹内螺纹车刀；JB/T 3411.15-1999 切制螺纹夹头尺寸；JB/T 5217-1991 丝锥寿命的试验方法及其验收条件；JB/T 5611-1991 内容屑丝锥；JB/T 5612-1991 螺尖丝锥；JB/T 7428-1994 挤压丝锥；JB/T 8364.1-1996 60°圆锥管螺纹圆板牙；JB/T 8364.2-1996 60°圆锥管螺纹丝锥；JB/T 8364.3-1996 60°圆锥管螺纹丝锥技术规范；JB/T 8364.4-1996 60°圆锥管螺纹搓丝板；JB/T 8364.5-1996 60°圆锥管螺纹滚丝轮；JB/T 8824.1-1998 统一螺纹丝锥(参照ANSI B94.9-1987)；JB/T 8824.2-1998 统一螺纹丝锥螺纹公差(参照ANSI B94.9-1987)；JB/T 8824.3-1998 统一螺纹丝锥技术条件；JB/T 8824.4-1998 统一螺纹螺母丝锥；JB/T 8824.5-1998 统一螺纹圆板牙；JB/T 8824.6-1998 统一螺纹搓丝板；JB/T 8824.7-1998 统一螺纹滚丝轮；JB/T 8825.1-1998 惠氏螺纹丝锥(参照ISO 529-1993)；JB/T 8825.2-1998 惠氏螺纹丝锥螺纹公差(参照BS 949.2-1979)；JB/T 8825.3-1998 惠氏螺纹丝锥技术条件(参照BS 949.2-1979)；JB/T 8825.4-1998 惠氏螺纹螺母丝锥；JB/T 8825.5-1998 惠氏螺纹圆板牙(参照BS 1127.1-1990)；JB/T 8825.6-1998 惠氏螺纹搓丝板；JB/T 8825.7-1998 惠氏螺纹滚丝轮；JB/T 9987-1999 攻丝前钻孔用麻花钻直径(等效ISO 2306-1972)；JB/T 9988.1-1999 高精度梯形螺纹拉削丝锥第1 部分：型式和尺寸；JB/T 9988.2-1999 高精度梯形螺纹拉削丝锥第2 部分：螺纹公差；JB/T 9988.3-1999 高精度梯形螺纹拉削丝锥第3 部分：技术条件；JB/T 9989.1-1999 梯形螺纹丝锥第1 部分：型式和尺寸；JB/T 9989.2-1999 梯形螺纹丝锥第2 部分：螺纹公差；JB/T 9989.3-1999 梯形螺纹丝锥第3 部分：技术条件；JB/T 9994-1999 55°圆柱管螺纹丝锥(非等效ISO 2284-1987)；JB/T 9995-1999 55°圆柱管螺纹丝锥螺纹公差(非等效ISO 5969-1979)；JB/T 9996-1999 55°圆锥管螺纹丝锥(非等效ISO 2284-1987)；JB/T 9997-1999 55°圆柱管螺纹圆板牙(非等效ISO 4231-1987)；JB/T 9998-1999 55°圆锥管螺纹圆板牙(非等效ISO 4230-1987)；JB/T 9999-1999 55°圆锥管螺纹搓丝板；JB/T 10000-1999 55°圆锥管螺纹滚丝轮(参照ГOCT9539-72)；JB/T 10001-1999 六方板牙；JB/T 54881-1999 手用丝锥产品质量分等；JB/T 54882-1999 机用丝锥产品质量分等；JB/T 54883-1999 圆板牙产品质量分等；JB/T 54884-1999 滚丝轮产品质量分等；JB/T 54885-1999 搓丝板产品质量分等；c) 螺纹设备标准：GB/T 6477.8-1986 金属切削机床术语螺纹加工机床；JB/T 1645-1991 自动冷镦、切边、搓丝机技术条件；JB/T 2858.1-1999 螺纹磨床参数；JB/T 2858.2-1999 螺纹磨床系列型谱；JB/T 2858.3-1999 螺纹磨床精度检验；JB/T 2858.4-1999 螺纹磨床技术条件；JB/T 3056-1991 自动搓丝机基本参数；；JB/T 3591-1991 自动搓丝机精度；；JB/T 5201-1991 滚丝机基本参数；JB/T 5201.1-1999 滚丝机动性精度；JB/T 5201.2-1999 滚丝机技术条件；JB/T 5573-1991 螺纹铣床精度；JB/T 6348-1992 攻丝机技术条件；JB/T 6585-1993 立式螺母攻丝机精度；JB/T 6586-1993 卧式螺母攻丝机精度；JB/T 6605-1993 螺纹铣床技术条件；JB/T 7423.1-1994 攻丝机参数；JB/T 7423.2-1994 攻丝机系列型谱；JB/T 8600.1-1997 台式攻丝机精度检验；;JB/T 8602-1997 立式攻丝机精度检验；JB/T 9926.1-1999 内螺纹磨床精度检验；JB/T 9926.2-1999 内螺纹磨床技术；JB/T 9927.1-1999 短螺纹铣床精度检验；JB/T 9927.2-1999 短螺纹铣床技术条件；d) 螺纹配套标准：GB/T 2-1985 紧固件外螺纹零件的末端(EQV ISO 4753-83)；GB/T 3-1997 普通螺纹收尾、肩距、退刀槽和倒角(EQV ISO 3508:1976)；GB/T 3106-1982 螺栓、螺钉和螺柱的公称长度和普通螺栓的螺纹长度(EQV ISO 888-76)；GB/T 4459.1-1995 机械制图螺纹及螺纹紧固件表示法(EQV ISO 6410-1993)；GB/T 5267-1985 螺纹紧固件电镀层；GB/T 13682-1992 螺纹紧固件轴向载荷疲劳试验方法(NEQ ISO 3800-77)；GB/T 14791-1993 螺纹术语(NEQ ISO 5408-83)；GB/T 16823.1-1997 螺纹紧固件应力截面积和承载面积(EQV JIS B1082:1987)；GB/T 16823.2-1997 螺纹紧固件紧固通则(EQV JIS B1083-1990)；GB/T 16823.3-1997 螺纹紧固件拧紧试验方法(EQV JIS B1084:1987)；JB/T 9193-1999 搓（滚）制普通螺纹前的毛坯直径。
螺纹标准大全
第一章国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

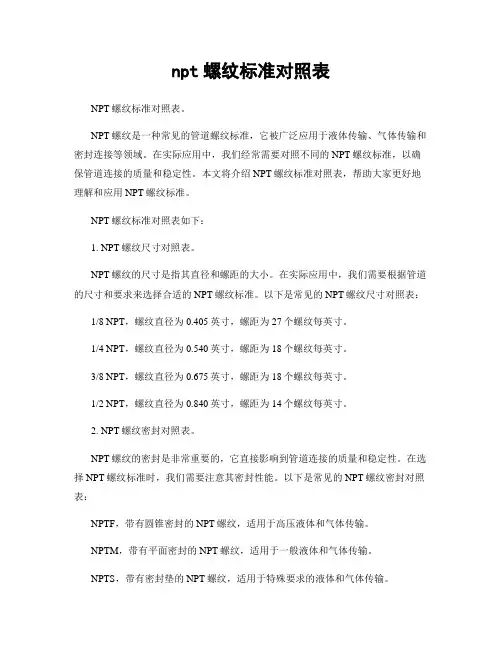

npt螺纹标准对照表
npt螺纹标准对照表NPT螺纹标准对照表。
NPT螺纹是一种常见的管道螺纹标准，它被广泛应用于液体传输、气体传输和密封连接等领域。
在实际应用中，我们经常需要对照不同的NPT螺纹标准，以确保管道连接的质量和稳定性。
本文将介绍NPT螺纹标准对照表，帮助大家更好地理解和应用NPT螺纹标准。
NPT螺纹标准对照表如下：1. NPT螺纹尺寸对照表。
NPT螺纹的尺寸是指其直径和螺距的大小。
在实际应用中，我们需要根据管道的尺寸和要求来选择合适的NPT螺纹标准。
以下是常见的NPT螺纹尺寸对照表：1/8 NPT，螺纹直径为0.405英寸，螺距为27个螺纹每英寸。
1/4 NPT，螺纹直径为0.540英寸，螺距为18个螺纹每英寸。
3/8 NPT，螺纹直径为0.675英寸，螺距为18个螺纹每英寸。
1/2 NPT，螺纹直径为0.840英寸，螺距为14个螺纹每英寸。
2. NPT螺纹密封对照表。
NPT螺纹的密封是非常重要的，它直接影响到管道连接的质量和稳定性。
在选择NPT螺纹标准时，我们需要注意其密封性能。
以下是常见的NPT螺纹密封对照表：NPTF，带有圆锥密封的NPT螺纹，适用于高压液体和气体传输。
NPTM，带有平面密封的NPT螺纹，适用于一般液体和气体传输。
NPTS，带有密封垫的NPT螺纹，适用于特殊要求的液体和气体传输。
3. NPT螺纹材质对照表。
NPT螺纹的材质也是非常重要的，它直接影响到管道连接的耐腐蚀性能和使用寿命。
在选择NPT螺纹标准时，我们需要注意其材质特性。
以下是常见的NPT螺纹材质对照表：黄铜NPT螺纹，具有良好的耐腐蚀性能，适用于一般液体和气体传输。
不锈钢NPT螺纹，具有优异的耐腐蚀性能，适用于腐蚀性液体和气体传输。
铝NPT螺纹，具有轻质和良好的导热性能，适用于特殊要求的液体和气体传输。
4. NPT螺纹标准符号对照表。
NPT螺纹的标准符号是指其在图纸和规范中的表示方法。
在实际应用中，我们需要根据标准符号来识别和区分不同的NPT螺纹标准。

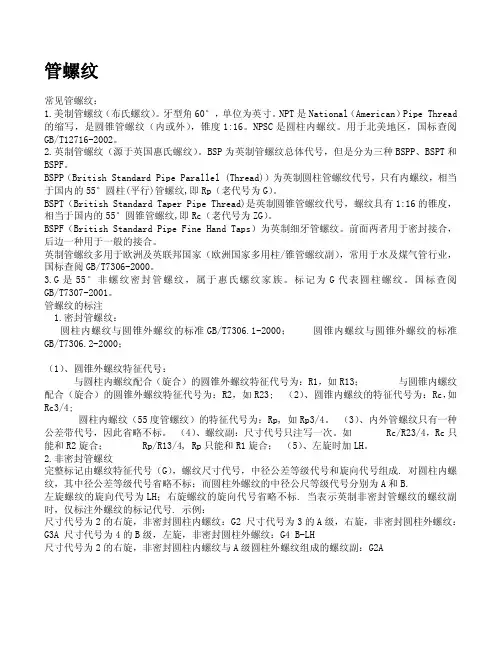

螺纹标准大全
管螺纹常见管螺纹：1.美制管螺纹（布氏螺纹）。
牙型角60°，单位为英寸。
NPT是National（American）Pipe Thread 的缩写，是圆锥管螺纹（内或外），锥度1:16。
NPSC是圆柱内螺纹。
用于北美地区，国标查阅GB/T12716-2002。
2.英制管螺纹（源于英国惠氏螺纹）。
BSP为英制管螺纹总体代号，但是分为三种BSPP、BSPT和BSPF。
BSPP（British Standard Pipe Parallel(Thread)）为英制圆柱管螺纹代号，只有内螺纹，相当于国内的55°圆柱(平行)管螺纹,即Rp（老代号为G）。
BSPT（British Standard Taper Pipe Thread)是英制圆锥管螺纹代号，螺纹具有1:16的锥度，相当于国内的55°圆锥管螺纹,即Rc（老代号为ZG）。
BSPF（British Standard Pipe Fine Hand Taps）为英制细牙管螺纹。
前面两者用于密封接合，后边一种用于一般的接合。
英制管螺纹多用于欧洲及英联邦国家（欧洲国家多用柱/锥管螺纹副），常用于水及煤气管行业，国标查阅GB/T7306-2000。
3.G是55°非螺纹密封管螺纹，属于惠氏螺纹家族。
标记为G代表圆柱螺纹。
国标查阅GB/T7307-2001。
管螺纹的标注1.密封管螺纹：圆柱内螺纹与圆锥外螺纹的标准GB/T7306.1-2000；圆锥内螺纹与圆锥外螺纹的标准GB/T7306.2-2000；（1）、圆锥外螺纹特征代号：与圆柱内螺纹配合（旋合）的圆锥外螺纹特征代号为：R1，如R13；与圆锥内螺纹配合（旋合）的圆锥外螺纹特征代号为：R2，如R23;（2）、圆锥内螺纹的特征代号为：Rc，如Rc3/4;圆柱内螺纹（55度管螺纹）的特征代号为：Rp,如Rp3/4。
（3）、内外管螺纹只有一种公差带代号，因此省略不标。
（4）、螺纹副：尺寸代号只注写一次。

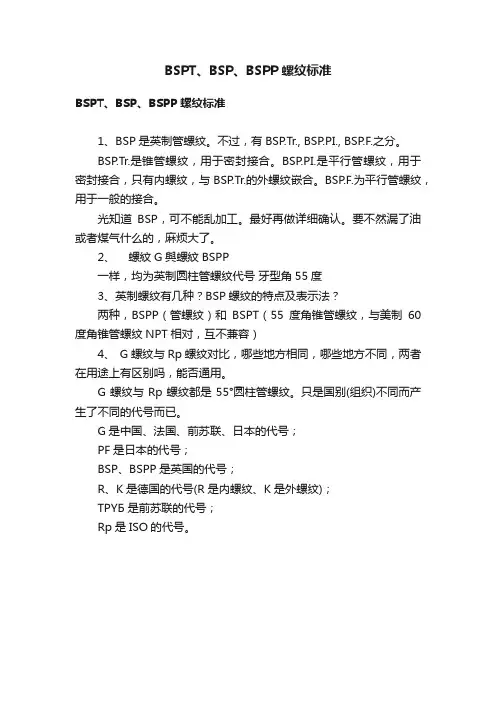

BSPT、BSP、BSPP螺纹标准
BSPT、BSP、BSPP螺纹标准
BSPT、BSP、BSPP螺纹标准
1、BSP是英制管螺纹。
不过，有BSP.Tr., BSP.PI., BSP.F.之分。
BSP.Tr.是锥管螺纹，用于密封接合。
BSP.PI.是平行管螺纹，用于密封接合，只有内螺纹，与BSP.Tr.的外螺纹嵌合。
BSP.F.为平行管螺纹，用于一般的接合。
光知道BSP，可不能乱加工。
最好再做详细确认。
要不然漏了油或者煤气什么的，麻烦大了。
2、螺紋G與螺紋BSPP
一样，均为英制圆柱管螺纹代号牙型角55度
3、英制螺纹有几种？BSP螺纹的特点及表示法？
两种，BSPP（管螺纹）和BSPT（55度角锥管螺纹，与美制60度角锥管螺纹NPT相对，互不兼容）
4、 G螺纹与Rp螺纹对比，哪些地方相同，哪些地方不同，两者在用途上有区别吗，能否通用。
G螺纹与Rp螺纹都是55°圆柱管螺纹。
只是国别(组织)不同而产生了不同的代号而已。
G是中国、法国、前苏联、日本的代号；
PF是日本的代号；
BSP、BSPP是英国的代号；
R、K是德国的代号(R是内螺纹、K是外螺纹)；
TPYБ是前苏联的代号；
Rp是ISO的代号。
螺纹标准总结
常用螺纹标准大全
本人经过这几天的整家。
普通螺纹 普通螺纹 基本牙型 GB/T192 —1981 与 ISO68 等效 普通螺纹 直径与螺距系列 GB/T193 —1981 与 ISO261 等效普通 螺纹 基本尺寸 GB/T196 —1981 与 ISO724 等效 普通螺纹 公差与配合 GB/T197 —1981 与 ISO965/1 等效普 通螺纹 偏差表 GB/T2516 —1981 与 ISO965/3 等效
商品紧固 件的普通螺纹选用系列 JB/T7912 —1999 与 ISO262 等效 商品紧固 件的中等精度普通螺纹极限尺寸 GB/T9145 — 1988 与 ISO965/2 等效
光学螺纹 光学仪器 特种细牙螺纹 ZBN30006—1988 光学仪器 用目镜螺纹 JB/T8204—1995 光学仪器 用短牙螺纹 JB/T5450-1991 紧配合螺纹 过渡配合 螺纹 GB/T1167—1996 过盈配合 螺纹 GB/T1181—1998 小螺纹 小螺纹牙 型 G B/T1505 4.1—1994 与 ISO1501 等效小 螺纹直 径与螺距系列 GB/T1505 4.2—1994
以上标准希望能给大家带来帮助。
螺纹规格大全
螺纹规格大全.我找了好久.很有用.第一章国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1. 5。
2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.08 25P,其中Ｄ为公称直径，Ｐ为螺距。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺纹的标准大全
螺纹，做机械的天天打交道，尤其是做液压气动的，时间一长国内的国外的，公制的英制的，直的锥的，密封的非密封的，内的外的，55度的60度的。
总之常常被搞乱，用一次从头到尾查一次，我这里也算是归纳总结一下，希望有所帮助，
我的做法是常用的打印出来放在桌边，用时随时拿来查看，时间长了就自然记住了。
一、常见符号
NPT是一般用途的美国标准锥管螺纹，牙型角为60°PT牙为英制锥螺纹，牙型角为55°，密封中最常用。
英制管螺纹是细牙螺纹，因为粗牙螺纹的牙深大，会严重的降低所切螺纹外径管子的强度。
PF牙是管用平行螺纹。
G 是55度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹，G是管螺纹的统称(Guan)，55、60度的划分属于功能性的
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc
公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
公制螺
纹用公制单位，美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。
公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。
1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。
二、不同国家的标准
1、英寸制统一螺纹在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。
标注方法：螺纹直径—每英寸牙数系列代号—精度等级示例：粗牙系列
3/8—16UNC—2A 细牙系列3/8—24UNF—2A 特细牙
系列3/8—32UNFF—2A 定螺距系列3/8—20UN—2A 第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN 为系列代号，最后两位2A为精度等级。
2 、55°圆柱管螺纹的转化55°圆柱管螺纹，来源于英寸制系列，但米制和英寸制国家均广泛采用，用于输送液体经、气体和安装电线的管接头与管子的联接，然而，各国的代号不同，应按下表(对照表)中的国外代号转化为我国代号，现将各国的55°圆柱管螺纹代号列于下表：国别代号中国G日本G、
PF英国BSP、BSPP法国G德国R(内螺纹)、K(外螺纹)前苏联G、TPУБISO Rp。
