电脑电源电压说明
电脑电源说明书
电脑电源说明书电脑开关电源使用说明书接口规范及使用方法在这里，可能会用到pin这个英文词汇，与汉语“针”是等价的。
下文可能混用。
1、主电源接口20＋4pin是为了同时支持上述两种接口而设计的町拆卸式接口。
如果主板是20pin，那么4pin空置不用，如果主板是24pin，那么就将4pin挂在20pin上，就成了24pin。
(如上图)2、说明主电源接口的针脚定义，24pin输出电压及对应颜色：3、对于部分电源的主接口，可能有一个针位空置，这是由于-5v被取消所致。
由于-5v在intel规范中已经取消，所以部分电源缺少这根针，但是，也有很多电源依然保留了这路输出。
由于-5v（白色线）主要用与早期的isa总线，目前的主板完全不用这一路输出了。
cpu辅助电源接口(简称“方4pin)“方4pin”与”主4pin”外形极为近似，一定要区分开，避免插错。
黄、红、橙、黑各一根的是“主4pin”，通常与20pin捆绑在一起，与20pin配合插在主板的主电源接口。
而有两根黄线和两根黑线的是“方4pin”，。
注意！“方4pin”接口有挂钩，单独插在cpu辅助电源接口。
d型接口(俗称大4pin)1+12VDC黄色d型接口主要用于硬盘、光驱等磁盘驱动器，另外，高端显卡也有一部分采用此接口为显卡提供辅助供电。
sata电源接口主要为串行硬盘、光驱等提供电源。
并非所有电源都具备此接口。
用户在购买电源时，一定要了解自己使用的硬盘、光驱接口，以购买相匹配的电源。
pciexpress显卡辅助电源接口(简称“方6pin”)此接口主要用与为高端pciexpress显卡(如nvidia9600gt)提供辅助电源，并非所有电源都具备此接口。
8PIN（4+4P）电源接口(简称“8pin”)此接口主要用与为高端服务器主板CPU(如AMD Athlon64 X25600+（64位)提供电源工作，并非所有电源都具备此接口。

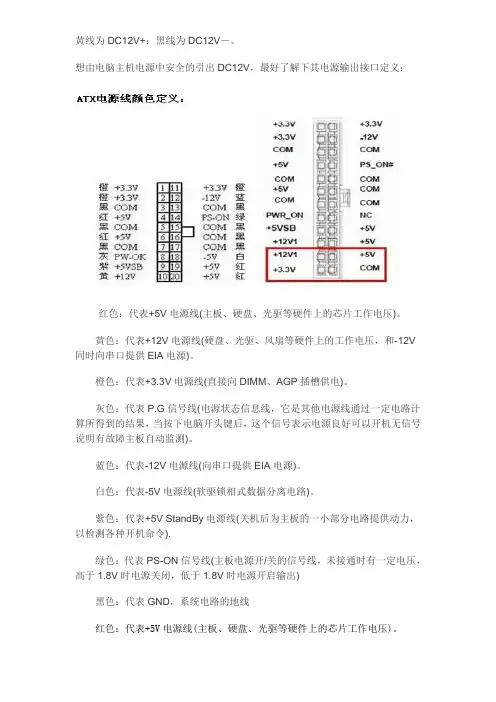

电脑主机电源黄线为DC12V
黄线为DC12V+；黑线为DC12V－。
想由电脑主机电源中安全的引出DC12V，最好了解下其电源输出接口定义：
红色：代表+5V电源线(主板、硬盘、光驱等硬件上的芯片工作电压)。
黄色：代表+12V电源线(硬盘、光驱、风扇等硬件上的工作电压，和-12V 同时向串口提供EIA电源)。
橙色：代表+3.3V电源线(直接向DIMM、AGP插槽供电)。
灰色：代表P.G信号线(电源状态信息线，它是其他电源线通过一定电路计算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可以开机无信号说明有故障主板自动监测)。
蓝色：代表-12V电源线(向串口提供EIA电源)。
白色：代表-5V电源线(软驱锁相式数据分离电路)。
紫色：代表+5V StandBy电源线(关机后为主板的一小部分电路提供动力，以检测各种开机命令).
绿色：代表PS-ON信号线(主板电源开/关的信号线，未接通时有一定电压，高于1.8V时电源关闭，低于1.8V时电源开启输出)
黑色：代表GND，系统电路的地线
红色：代表+5V电源线(主板、硬盘、光驱等硬件上的芯片工作电压)。
电脑atx开关电源电压值及输出各种电压的作用
电脑ATX开关电源电压值及输出各种电压的作用IT技术-电源 2009-11-25 22:43 阅读1 评论0字号：大中小+3.3V 电压，经主板的电压转换电路变换后用于驱动CPU、内存等电路。
+5V 用于驱动除磁盘、光盘驱动器马达以外的大部分电路。
包括磁盘、光盘驱动器的控制电路。
＋12V：用于驱动磁盘驱动器马达、散热风扇，或通过主板的总线槽来驱动其他板卡。
在最新的P4系统中，由于P4处理器对能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其他电路。
所以P4结构的电源+12V输出较大，P4结构电源也称为ATX12V。
－12V：主要用于某些串口电路，其放大电路需要用到+12V和-12V，通常输出小于1A。
－5V：在较早的PC中用于软驱控制器及某些ISA总线板卡电路，通常输出电流小于1A。
在许多新系统中已经不再使用-5V电压，现在的某些形式电源一般不再提供-5V输出。
＋5V Stand—By：最早在ATX提出，在系统关闭后，保留一个+5V的等待电压，用于电源及系统的唤醒服务。
以前的PSII、AT电源都是采用机械式开关来开机关机，从ATX开始（包括SFX）不再使用机械式开关来开机关机，而是通过键盘或按钮给主板一个开机关机信号，由主板通知电源关闭或打开。
由于+5V Stand-by是一个单独的电源电路，只要有输入电压，+ 5VSB就存在，这样就使电脑能实现远程Modem唤醒或网络唤醒功能。
最早的ATX1.0版只要求+5VSB达到0.1A，随着CPU及主板的功能提高，+5VSB 0.1A已不能满足系统的要求，所以Intel公司在A TX2.01版提出+5VSB不低于0.72A。
随着互联网应用的不断深入，一些系统要求+5VSB提供2A、3A，甚至更大的电流输出，以保障系统功能的实现，因此对电源提出了更高的设计要求。
电源的测试作为个人电脑动力之源的电源，也随着个人电脑的进步而发生变化。
电脑电源的输出电压有哪些
电脑电源的输出电压有哪些我们都知道电脑主机要正常启动，必须要有足够的电压，而电压就完全由电源提供。
电脑主机各个部件需要的电压都是不同的，那么电源的输出电压有哪些呢？笔者给大家做个详细的介绍！目前主流的电脑电源的输出电压有+5v、3.3v、+12v、+5vs b、-5v、-12v。
各部分电压的作用：+3.3v：在以前的a t电源上并没有这一路输出，从pi i开始诞生的at x规范中才加入了+3.3v，因为由+5v取电降到+3.3v后，可以明显降低主板产生的热量及功耗，现在的主板都是从+3.3v取电，经主板处理驱动cp u，内存及pci建备。
＋5v：主要用于驱动磁盘，光盘驱动器的电路板部分，现在的大功耗显卡及am d系统+5v也有相当的要求。
＋12v：对于现在的系统来说，要求比较高的一组输出。
+12v用于驱动各种驱动器的电机、散热风扇、主板连接设备等。
因为+12v 用于驱动硬盘及光驱的马达，如果电压过低，硬盘就有可能出现逻辑坏道而光驱则会读盘能力下降；但是如果是电压过高，那就危险了，轻则死机，重则烧毁硬盘和光驱。
从pent i um 4系统开始，at x升级为a t x12v_1.1，主要区别在增加了4p i n插头提供+12v电压给主板，经变换后给cp u供电；后来鉴于at hl on x p和新duron c pu的功耗同样不容小觑，部分s ock et a主板也采用了这种+12v辅助供电的设计。
所以，航嘉 1.3版的冷静王钻石版就大副提高+12v供电至18a。
-12v：用于某些串口的放大电路，电流要求并不高，-12v输出电流通常小于1a。
-5v：较早的p c中用于软驱控制器及i s a总线板卡电路，许多新系统中已经不再使用。
-5v st and-b y：最早出现在at x上，系统关闭后的+5v等待电压，在cc c认证当中，规定了+5 vs b不得小于2a。
有些系统在待机时无法唤醒，或者待机时硬件莫名烧毁，往往就是电源+5 vsb不过关造成的。
电脑电源颜色线及输出电压说明
0.1A已不能满足系统的要求，所以INTEL公司在ATX2.01版提出+5VSB不低于0.72A。随着互联网应用的不断深入，一些系统要求+5VSB提供2A、3A，甚至更大的电流输出，以保障系统功能的实现，因此对电源提出了更高的设计要求。
红色 ＋5V 主板电路、内存模块供电、光驱、硬盘等设备的信号供电
黄色 ＋12V CPU、显卡供电；为标准的驱动电路供电，如光驱、硬盘的马达
橙色 ＋3.3V 现在多用于 SATA 硬盘的供电，以后会有其他用途
紫色 ＋5V（USB） USB设备供电，支持USB键盘鼠标的开机功能（关机后依然供电）
+：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。
+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路。所以P4结构的电源+12V输出较大，P4结构电源也称为ATX12V。
-12V：主要用于某些串口电路，其放大电路需要用到+12V和-12V，通常输出小于1A.。
-5V：在较早的PC中用于软驱控制器及某些ISA总线板卡电路，通常输出电流小于1A.。在许多新系统中已经不再使用-5V电压，现在的某些形式电源如SFX,
FLEX ATX 一般不再提供-5V输出。在INTEL发布的最新的ATX12V 1.3版本中，已经明确取消了-5V的输出。
电脑电源输出电压的色线
黑色：系统电路的地线
万用表红线 对 黄（或红）
看看电压是否正确，注：空载时电压高出额定电压。
这是主板的线号：
红色：代表+5V电源线（主板、硬盘、光驱等硬件上的芯片工作电压）。
黄色：代表+12V电源线（硬盘、光驱、风扇等硬件上的工作电压，和-12V同时向串口提供EIA电源）。
橙色：代表+3.3V电源线（直接向DIMM、AGP插槽供电）。
电脑电源输出电压的色线代表多少伏
2009-01-29 19:48:47 技术 | 评论(0) | 浏览(17626)
这是电源的线号：
黑色---地线（负极）
黄色---正12V
红色---正5V
万用表指针拨到v-(直流电压）20V（或50V）档
万用表黑线 对 黑线
灰色：代表P.G信号线（电源状态信息线，它是其他电源线通过一定电路计算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可以开机无信号说明有故障主板自动监测）。
蓝色：代表-12V电源线（向串口提供EIA电源）。
白色：代表-5V电源线（软驱锁相式数据分离电路）。
紫色：代表+Байду номын сангаасV StandBy电源线（关机后为主板的一小部分电路提供动力，以检测各种开机命令).
电脑电源电压常识
5V
代表+5V电源线（主板、硬盘、光驱等硬件上的芯片工作电压）
4
白色
-5
代表-5V电源线（软驱锁相式数据分离电路）
可有可无 ATX电源专门设置，为内存提供电源 可防止内存插反而烧毁
5
橙色
3.3V
代表+3.3V电源线（直接向DIMM、AGP插槽供电）
6
紫色
5V
代表+5V StandBy电源线（关机后为主板的一小部分电路提供动力， 以检测各种开机命令) 代表P.G信号线（电源状态信息线，它是其他电源线通过一定电路计 算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可 以开机无信号说明有 故障主板自动监测）
电脑电源电压常识
序号 1 颜色 黄色 电压 12V 作用 代表+12V电源线（硬盘、 光驱、风扇等硬件上的工作电压， 和-12V同时向串口提供EIA电源） 代表-12V电源线（向串口提供EIA电源） 备注 直接影响硬盘、光驱、显卡、CPU 造成死机
2
蓝色
-12
为串口提供逻辑判断电平
主要工作电源
3
红色
待机电源，USB供电
7
灰色
无
8
绿色
无
代平信号控制电 源的开启，大于1.8V 电源为关，小于1.8V电源为开 时为小测量时一盘为4V左右，
9
黑色
无
系统电路的地线
电脑电源详解
计算机ATX电源的主电源接口有20针和24针两种，一般位于主板的边缘位置,便于插拔。
一、电脑开关电源整机结构：220伏交流电压从输入端口送入，经过引线送到电路板上。
在电路板上，首先经过保险丝（管），然后将220伏交流信号送到整流和滤波电路，产生约300伏的直流电压。
大约300伏的直流电压送到开关电源（开关电源主要是由开关变压器和一些开关晶体管构成），再将300伏直流变成开关脉冲，经过振荡电路和谐振电路，产生振荡信号，经过振荡电路和开关变压器，输出多组脉冲信号，最后经整流滤波形成电脑中所需要的各种电压，通过各种彩色引线送到电脑中去。
主要是12伏、5伏、3.3伏等电压。
为整个电脑提供工作条件。
二、电脑开关电源故障维修：当电脑不能工作的时候，开机无显示，需要对电源进行检查，下面介绍在电源中的主要器件和故障检修特点。
２２０伏交流电压加到由四个二极管组成的桥式整流堆上，桥式整流堆将交流信号整流成直流，然后送到电容上，在电容两端测量约为３００伏的直流，电容是用来滤波用的，它将直流电压送到开关电源当中去，开关电源是由开关变压器和开关晶体管组成的谐振电路，形成高频开关振荡信号，经过振荡以后，经过变压器输出多组开关脉冲，最后经整流输出多组直流电压，由彩色引线输出，送到电脑中，为电脑主板和硬盘、光驱等其它各部分提供工作所需要的直流电压。
在开关电源中，开关变压器、开关晶体管、以及开关集成电路是它的主要电路，这些电路如果发生故障，往往会引起电脑不能正常工作，三、电脑开关电源检测１、检测初始状态：把脱离主板控制的电脑开关电源的输入插头插入２２０伏电源上，在正常情况下，在电源输出插头的第１４针，也就是绿色引线上，会有一个高电平输出。
应该是４伏左右，可以用万用表来测量一下，把万用表的红色表笔插入第１４针绿色引线上，把黑表笔插入第１５针黑色引线上，这是应该有４伏的电压，在另外一侧，用万用表的红表笔插入第９针紫色引线，用黑表笔插入黑色引线，应该有一个５伏的电压，这两个测量应该是电源的初始状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电源里面有一个正电压和一个负电压，那个负电压是什么意思？
2011-08-23 11:01
电源是主机的心脏，为电脑的稳定工作源源不断提供能量。
是不是大家以为木头又要推荐电源了，哈哈，今天我们不谈产品，主要聊一下每个电源上都具有的输出导线。
对于不同定位的电源，它的输出导线的数量有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。
健全的PC电源中都具备这 9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。
黄色：＋12V 黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
蓝色：－12V -12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色：＋5V ＋5V 导线数量与黄色导线相当，＋5V电源是提供给CPU和 PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
白色：－5V 目前市售电源中很少有带白色导线的，白色-5V 也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
橙色：＋3.3V 这是 ATX电源专门设置的，为内存提供电源。
最新的24pin主接口电源中，着重加强了+3.3V供电。
该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。
使用+2.5V DDR内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。
紫色：＋5VSB（+5V待机电源）ATX电源通过PIN9向主板提供＋5V 720MA 的电源，这个电源为WOL(Wake-up On Lan)和开机电路，USB接口等电路提供电源。
如果你不使用网络唤醒等功能时，请将此类功能关闭，跳线去除，可以避免这些设备从+5VSB供电端分取电流。
这路输出的供电质量，直接影响到了电脑待机是的功耗，与我们的电费直接挂钩。
绿色：P－ON（电源开关端）通过电平来控制电源的开启。
当该端口的信号电平大于1.8V时，主电源为关；如果信号电平为低于1.8V时，主电源为开。
使用万用表测试该脚的输出信号电平，一般为4V左右。
因为该脚输出的电压为信号电平。
这里介绍一个初步判断电源好坏的土办法：使用金属丝短接绿色端口和任意一条黑色端口，如果电源无反应，表示该电源损坏。
现
在的电源很多加入了保护电路，短接电源后判断没有额外负载，会自动关闭。
因此大家需要仔细观察电源一瞬间的启动。
灰色：P－OK（电源信号线）一般情况下，灰色线P-OK的输出如果在2V以上，那么这个电源就可以正常使用；如果
P-OK的输出在1V以下时，这个电源将不能保证系统的正常工作，必须被更换。
这也是判断电源寿命及是否合格的主要手段之一。
认识导线种类作用是DIY玩家的必修课，是菜鸟用户晋级的必经之路，大家掌握了电源导线种类可以更清晰的认识电源的输出规格，方便大家选购电源和排除故障。
红色：代表+5V电源线（主板、硬盘、光驱等硬件上的芯片工作电压）。
黄色：代表+12V电源线（硬盘、光驱、风扇等硬件上的工作电压，和-12V同时向串口提供EIA电源）。
橙色：代表+3.3V 电源线（直接向DIMM、AGP插槽供电）。
灰色：代表P.G信号线（电源状态信息线，它是其他电源线通过一定电路计算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可以开机无信号说明有故障主板自动监测）。
蓝色：代表-12V电源线（向串口提供EIA电源）。
白色：代表-5V电源线（软驱锁相式数据分离电路）。
紫色：代表+5V StandBy电源线（关机后为主板的一小部分电路提供动力，以检测各种开机命令). 绿色：代表PS-ON信号线（主板电源开／关的信号线，未接通时有一定电压）黑色：系统电路的地线。
