道路与桥梁工程概论
《道路与桥梁工程概论》历史上三座造型优美独特桥梁介绍摘要：德国马格德堡水桥是一座渡槽桥，连接德国两条重要的运河，可用时提供停车场、自行车道、人行道及水道。
被德国人誉为“马格德堡水路十字路口”。
日本锦带桥位居日本三大名桥之首，全桥由五座木制拱桥构成，横跨于锦川之上。
由日本人模仿西湖虹桥而成的锦带桥已成为日本的一大亮点。
法国米约高架大桥是目前世界上最高的桥梁，建造精确度极高，缓解甚至解除了米约地区的交通堵塞问题。
关键词：马格德堡水桥日本锦带桥米约高架桥结构介绍1．马格德堡水桥简介马格德堡水桥（Magdeburg Water Bridge），德国人也称它为跨河水道，更有人亲切的称其为“马格德堡水路十字路口”。
马格德堡水桥是一座渡槽桥，连接着德国两条重要的航运运河：易北河-哈维尔运河（Elbe-Havel Canal）和马格德堡（Magdeburg）附近的米德兰运河（Mittellandkanal），并直通德国工业重镇鲁尔山谷（Ruhr Valley）的中心地区。
早在1919年，德国人就已经开始酝酿连接两大运河的计划，并在上个世纪30年代正式投入建设，但是，二战的爆发以及战后东、西德的分裂导致这一项目一拖再拖，直到9 0年代两德统一才再度施工。
水桥对各地游客开放，同时提供停车场、自行车道、人行道以及其它信息标志，细述着建桥的历史。
1.2 工程简介工程师们连通两条水道的最初构思，早在1919年即已提出，而罗腾湖（Rothensee）升船机及大桥锚碇也于1938年安装就位，但在第二次世界大战期间，建设工程被推迟。
随后的冷战时期，德国分裂，该项目被东德政府无限期地搁置下来。
德国重新统一后，随着道路交通重大工程规划的编制，水桥再次成为一个优先项目。
建造于1997年开始，经过六年时间的建设，耗资5亿欧元，于2003年10月完工，总长达到918米。
巨大的水桥，现在连接柏林的内陆港与莱茵河沿岸港口。
为使运输船舶得以跨越易北河而建设的这庞大的“浴缸”，共耗费了2.4万吨钢材和六点八万立方米混凝土。
直到水桥于2003年10月开通运营之前，在米德兰运河和易北河-哈维尔运河之间运行的船舶不得不绕道12公里，通过易北河罗腾湖船闸（Rot hensee Lock）和涅格利普船闸（Niegripp Lock）通行。
1.3 建筑特色马格德堡水桥（Magdeburg Water Bridge）最大的特色在于它是一架可以行船的水桥。
船只在这座桥上可以自由的航行。
它是欧洲目前最长的水道桥工程，将东部的米特兰德运河与西部的易北-哈威尔运河连接了起来，所以事实上，这座桥跨越了整个易北河。
1.4 结构特点马格德堡水桥是用来跨越道路、铁路、河、峡谷或其他障碍而建造的结构。
印象中的桥梁不外乎就是让车辆、火车、行人来穿越的。
但在德国，这桥主要是来给船过的，所以有一天过桥时，看到大船跟着一起过时不用太慌张。
马格德堡水桥，位在马格德堡（Magdeburg）的易北河上，将东部的"米特兰德运河"（Midland Canal）与西部的“易北-哈威尔运河”（Elbe-Hav el Canal）跨越易北河连接起来。
由于马格德堡通过易北河可到达汉堡的海港和南部的德雷斯顿、捷克，让马格德堡的地理位置使它成为水路、铁路和公路的交通枢纽。
1.5 卫星图马格德堡水桥之所以会被我写到这里，不只是因为它与众不同的功能特性，它已经不仅仅是一座桥，它是一个多世纪的创造力、行动力、劳动力的结晶。
它连接的不是两条难以相交的河流，而是带来勃勃的生机，融合不同地区人们共同的理想。
生活在马格德堡水桥周边的人们无疑是幸福的，他们与这座伟大的桥共同生活着。
2．锦带桥2.1 简介锦带桥（Kintaikyo Bridge）是一座横跨锦川的五拱桥，被列为日本三大名桥之一。
采用传统的木工工艺，全桥只用包铁和插销固定、充分应用精巧的木工技术的桥梁结构。
不过这座桥也算得上是世界上最“不幸”的一座桥。
大桥最早建于1673年，修建过程中屡次被洪水冲塌。
建成后又于1950年被一场台风带来的洪水摧毁。
1953年重建，后又在2001年和2004年部分修复，至今仍雄踞于江面上。
堤中段有锦带桥，旧称碧涵桥，虽然名声没有断桥那么响亮，但自有一种动人的情趣。
锦带桥之佳佳在里外西湖的一桥相通，碧波相连，却里外有别。
小船咿呀过桥洞，从万顷碧波渐入藕花深处，水天一碧变成了闹红一舸。
那清新，那热烈，让人感受天地间的蓬勃生机。
倘若逢上细雨蒙蒙的天时，如珠的雨珠便"大珠小珠落玉盘"似地敲打着游船的雨篷，更有一种"锦带桥边听雨眠"之幽趣。
清代许承祖在《西湖渔唱》中专咏锦带桥的诗："波光山色渐模糊，锦带桥平入画图。
约略前身是渔父，一竿双桨占西湖。
"2.2 历史痕迹大桥最早建于1673年，修建过程中屡次被洪水冲塌。
建成后又于195 0年被一场台风带来的洪水摧毁。
1953年重建，后又在2001年和2004年部分修复，至今仍雄踞于江面上。
锦带桥名列日本三大名桥之首，这座横跨于锦川之上，完全以桧木构筑，由五个相连拱形桥面组成的桥梁1673年建造完成，全长有200米，宽5米，以独特的木结构连接而成。
这做五孔木拱桥是由当时的藩主吉川广嘉仿中国杭州西湖苏堤上的虹桥造型修筑而成的。
2.3 结构特色是一座五孔石墩木拱桥，跨度27.5米，全长193.3米，宽5米。
以独特的木结构连接而成。
这做五孔木拱桥是由当时的藩主吉川广嘉仿中国杭州西湖苏堤上的虹桥造型修筑而成的。
2.4 怡人景致锦带桥名列日本三大名桥之首，因其景致而被称为“锦带桥”。
这里不但木桥优美，两岸的风光也非常漂亮，春天到来的时候，樱花满树，流芳异彩。
在锦带桥的桥头，有一棵特别粗大的樱花树，据说是日本的樱花标准树，它的花一开，就宣布日本春天的到来。
2.5 人文特色在锦带桥人们每年都会举行锦带桥节。
锦带桥节是在每年的4月29日举行，它是日本山口县岩国市的传统节日。
有很多活动在这个节时举行。
有穿着日本武士或江户时代的贵族家臣的服装的游行表演；也有根据岩国藩传统表演的士兵战斗的场面。
整个节日看上去就象一幅生动的封建时代的图画。
3．米约高架大桥3.1 简介米约高架大桥位于法国西南部的米约市，横跨在法国塔恩河仙境般的河谷之上，是通往法国南部地中海地区的75号高速公路段上的枢纽工程。
米约高架桥高270米，长2. 5公里，是目前世界上最高的桥梁。
3.2 设计描述米约高架桥位于法国西南部的塔恩河谷，是通往法国南部地中海地区的75号高速公路段上的枢纽工程。
高架桥由国际著名建筑设计师诺曼·福斯特设计，法国埃法日公司承建，建造这座桥梁共花费了3年多的时间，总耗资3．9 4亿欧元。
米约高架桥由法国埃法日公司（EIFFAGE）承建，以超纪录的3年时间完成了全部工程。
该建筑由英国人诺曼·孚斯德设计（NORMAN FOSTER），方案奇特，将轻盈的桥体结构和谐地糅合进了南阿弗翁地区大科斯（GRANDS CAUSSES）的高原风情之中。
这座横跨塔恩河的米约高架桥是一座斜拉索式的大桥,全长2．46公里，总重29万吨，大桥距地面270米，大桥斜拉索的最高点距离地面343米，高出艾菲尔铁塔23米，创下了距地面最高的世界纪录。
这座桥以最前卫的技术体现了钢铁和水泥的巧妙组合，各项指标均属世界一流：它长2460米，7座桥墩从数量和高度（第2、3座分别高245米和220米）以及其稳索系（最高达到343米，高出艾菲尔铁塔23米）全部打破世界纪录。
桥体总重量达29万吨，有一个3.6吨重的钢制桥面；制作时分两部分，先将其滑上支架，最后焊接。
大桥建成后，一向影响米约地区交通，在全国公路线上出名的堵塞现象将不复存在，从今后，夏季穿越阿弗翁省的驾车人再也不会在此路段耗上几个小时无法前进了。
从领土整治上看，它为开发中央高原，连接外省也开辟了通道，接上了去年开工的20号高速公路。
其次，被称为中轴线（LA MERIDIENNE）的7 5号免费高速公路，为南北交通提供了又一条路，将大大减轻罗纳山谷通道的压力。
不过，米约桥前方尚有两段长30公里的高速公路工程未完成，地方政府和居民急切希望不要因此影响交通。
米约大桥在建筑技术上领先，同时也创下了成本低的良好先例：工程结束时结算，总共耗资3.94亿欧元，比预算节约了20 0万欧元，全部由埃法日公司集资。
为此，该公司属下的埃法日米约大桥公司（C EVM）将拥有75年独家经营权。
星期二开幕式结束后，第一批驾车人将有幸在星期四10点左右通过大桥，过桥费为4.9欧元（夏季时6.6欧元）。
唯一的过路税关卡在桥北方几公里处的圣日耳曼（SAINT-GERMAIN），有18条通道供车辆行进。
3.3 历史评价12月14日，米约高架桥举行了落成仪式，法国总统希拉克出席仪式并为大桥落成剪彩。
按照法国当地媒体的评价，该大桥前卫的设计体现了钢铁和水泥的巧妙组合，将轻盈的桥体结构和谐地糅合进了法国南阿弗翁地区的高原风情之中。
值得称道的是，这座大桥虽然长2460米，却只有7座桥墩，其中的第2、3号桥墩分别高达245米和220米，是世界上最高的两个桥墩。
近30个月以来，这座修建中的世界最高大桥已经吸引了50万名参观者。
为了确保大桥的稳定性，米约高架桥在设计和施工中都使用了相当的创新科技。
大桥总设计师诺尔曼• 福斯特爵士在总结法国南特建筑科学和技术中心三年模型风力实验数据后，将大桥横面设计由原先的三角形改为梯形，从而有效减少了风阻。
法国气象局运用了各种特殊程序和设备对当地的风力情况实施全面监控。
建造过程中，埃法日公司的2名几何工程师通过卫星来监控工程的进展。
桥墩每升高4米，工程师就会通过卫星定位系统来确认是否有位置偏差，精确度可达到毫米。
正是如此，整座大桥竣工后，各项指标显示，位置偏差不超过5毫米。
据介绍，米约大桥周四正式通车后，日通车能力将达到1．5万辆，7、8月旅游高峰期日均通车2．5万辆，将大大减轻罗纳山谷通道的压力，使得一向影响米约地区交通的公路堵塞现象缓解甚至消失。
3.4 基本细节米约高架桥的钢制桥面长达2,460米，总重36,000公吨，共分八个跨距。
其中，除了最南与最北两个跨距较短为204米长之外，其余的跨距皆为342米。
高架桥跨越过塔恩河谷的最低点，连接两侧的拉赫札高地（Causse du Larzec）与红高地（Causse Rouge），由于两端高度不同整条桥以3%的纵坡度由南端向北端下降，而为了提升视距，桥面有20公里半径的水平曲率。
36,000公吨的桥面是由七座钢筋混凝土材质的桥墩支撑，其高度从77米到240米不等，桥墩厚度由底至顶逐渐缩减呈梯形状，基底断面宽度24.5米，到了桥身的高度后降为11米。
道路与桥梁工程概论学习总结（最终5篇）
道路与桥梁工程概论学习总结（最终5篇）第一篇：道路与桥梁工程概论学习总结道路与桥梁工程概论学习总结本课程主要分为两大方面，一是道路工程概论，再是桥梁工程概论。
在道路工程这一章，我们学习到了四大点知识，分别是：绪论，道路路线设计，路线交叉与道路交通设施，路基工程，路面工程，高速公路。
掌握基本概论后，我们展开了道路路线的设计，这也是本章令我印象最深刻的一节。
为了让我们明白路线合理的重要性，老师给我们放映了中国十大死亡公路的PPT，因为线路的不合理，导致无数的生命黯然而逝，家庭支离破碎，也造成了国家经济的巨大损失。
公路的平面线形，由于其位置受社会经济.自然地理和技术条件等因素的限制，公路从起点到终点在平面上不可能是一条直线，而是由许多直线段和曲线段组合而成。
在设计中，我们应该注意直线的适用条件，不要盲目使用直线，并按公式计算出离心力，横向力系数，圆曲线最小半径等必须的数据。
同时缓和曲线的加入也是必要的，它有利于操纵方向盘，消除离心力的突变，也可以完成超高和加宽的过渡。
道路安全在于驾驶员也在于我们这些建设者，所以我们若有机会设计一条道路，必定要锱铢必较，谨小慎微的完成设计。
路是三维空间的工程实体，需由平面、纵断面和横断面来确定其方向、高程和几何形状。
路线的平面是道路的中线在水平上的投影。
现代道路平面线形要素包括直线、圆曲线、缓和曲线。
平面曲线必须与地形、环境、景观等相协调，同时应注意线形的连续与均衡性，并同纵面线形相互配合。
路线的纵断面是路线的中线在竖直面上的投影。
纵断面的设计成果有路线纵断面图和路基设计表。
纵断面图是道路纵断面设计的主要成果，将其与平面图结合起来，就能准确地定出道路的空间位置。
在纵断面图上有两条主要的线：一条是地面线，另一条是设计线。
道路纵断面线形设计要素包括纵坡度、竖曲线等。
纵坡及坡长、竖曲线的设计应以《公路工程技术标准》为基础，从经济、气候、地理环境等方面综合考虑通过计算进行设计。
道路与桥梁工程概论

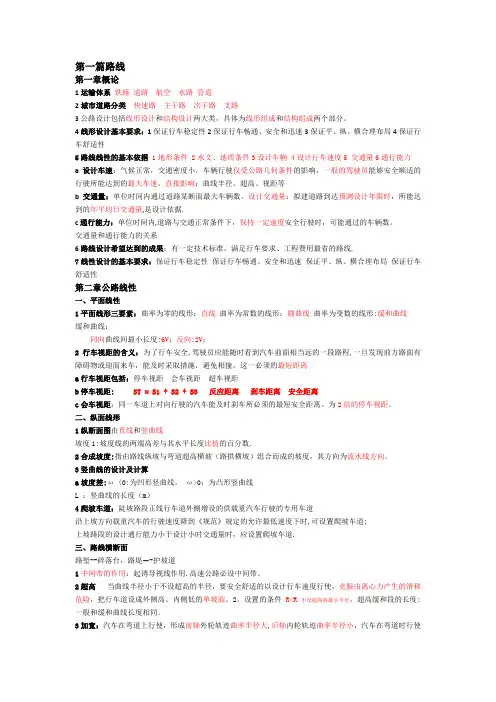

第一篇路线第一章概论1运输体系铁路道路航空水路管道2城市道路分类快速路主干路次干路支路3公路设计包括线形设计和结构设计两大类，具体为线形组成和结构组成两个部分。
4线形设计基本要求：1保证行车稳定性2保证行车畅通、安全和迅速3保证平、纵、横合理布局4保证行车舒适性5路线线性的基本依据1地形条件 2水文、地质条件3设计车辆 4设计行车速度5 交通量6通行能力a设计车速：气候正常，交通密度小，车辆行驶仅受公路几何条件的影响，一般的驾驶员能够安全顺适的行驶所能达到的最大车速。
直接影响：曲线半径、超高、视距等b交通量：单位时间内通过道路某断面最大车辆数。
设计交通量：拟建道路到达预测设计年限时，所能达到的年平均日交通量,是设计依据.c通行能力：单位时间内,道路与交通正常条件下，保持一定速度安全行驶时，可能通过的车辆数。
交通量和通行能力的关系6路线设计希望达到的成果：有一定技术标准、满足行车要求、工程费用最省的路线.7线性设计的基本要求：保证行车稳定性保证行车畅通、安全和迅速保证平、纵、横合理布局保证行车舒适性第二章公路线性一、平面线性1平面线形三要素：曲率为零的线形：直线曲率为常数的线形：圆曲线曲率为变数的线形:缓和曲线缓和曲线：同向曲线间最小长度:6V；反向:2V；2行车视距的含义：为了行车安全,驾驶员应能随时看到汽车前面相当远的一段路程,一旦发现前方路面有障碍物或迎面来车，能及时采取措施，避免相撞，这一必须的最短距离a行车视距包括：停车视距会车视距超车视距b停车视距: ST = S1 + S2 + S3 反应距离刹车距离安全距离c会车视距：同一车道上对向行驶的汽车能及时刹车所必须的最短安全距离。
为2倍的停车视距。
二、纵面线形1纵断面图由直线和竖曲线坡度i:坡度线的两端高差与其水平长度比值的百分数.2合成坡度:指由路线纵坡与弯道超高横坡（路拱横坡）组合而成的坡度，其方向为流水线方向。
3竖曲线的设计及计算a坡度差:ω〈0:为凹形竖曲线，ω>0：为凸形竖曲线L ：竖曲线的长度（m）4爬坡车道：陡坡路段正线行车道外侧增设的供载重汽车行驶的专用车道沿上坡方向载重汽车的行驶速度降到《规范》规定的允许最低速度下时,可设置爬坡车道;上坡路段的设计通行能力小于设计小时交通量时，应设置爬坡车道.三、路线横断面路堑--碎落台，路堤—-护坡道1中间带的作用：起诱导视线作用.高速公路必设中间带。
【道路与桥梁工程概论—张新天】【桥梁】第四章 其他体系桥梁
第一节 预应力混凝土连续梁桥
第四章 其他体系桥梁简介
4、顶推施工法
最大负弯矩——与导梁刚度及重量有关 导梁刚接近前方支点 刚通过前方支点
第一节 预应力混凝土连续梁桥
第四章 其他体系桥梁简介
第二节 弯桥
高等级公路的设计要求中小桥的平面布置服从公路线形， 在城市立体交叉道路中，曲线桥梁是实现各方向交通连接的必 要手段。 一、平面弯桥的受力特点
第一节 预应力混凝土连续梁桥
第四章 其他体系桥梁简介
第一节 预应力混凝土连续梁桥
一、预应力混凝土连续梁桥的分跨 布置原则：减小弯矩、增加刚度、方便施工、美观要求 不等跨布置——大部分大跨度连续梁边跨为0.5~0.8中跨 等跨布置——中小跨度连续梁
短边跨布置——特殊使用要求
均布荷载q
连续梁桥
均布荷载q
四、预应力筋布置
连续梁桥主梁内力主要有三个：纵向受弯、受剪、横向受弯 通常所说三项预应力就是为抵抗上述三个内力： 1、纵向预应力抵抗纵向受弯和部分受剪， 2、竖向预应力抵抗剪力 3、横向预应力则抵抗横向受弯
第一节 预应力混凝土连续梁桥
第四章 其他体系桥梁简介
五、预应力混凝土连续梁的施工要点
常用五种施工方法： 1、整体浇筑法 2、逐孔施工法 3、悬臂施工法 4、顶推施工法
第二节 弯桥
第四章 其他体系桥梁简介
3、单跨梁板式桥的圆心角不应大于20°，多跨连续梁中 每跨圆心角不应超过40°。应该设置很强的端横梁，注意支 承横梁上由于纵梁翘曲产生的纵向力。 （跨长一定，主梁圆心角的大小就代表了梁的曲率，圆心角越大，
曲率半径就越小。）
4、在外主梁外侧端横梁下设支座，起反力重分布作用。 设置弹性橡胶支座，支座间弹性变形使支反力重分布，降低 支座附近梁板内剪力、扭矩引起的剪应力。
道路与桥梁工程概论
浙江理工大学
一、中国道路工程的发展历史
新中国公路发展大致经历了以下若干阶段：
（3）“八五”初期，根据国民经济发展对交通运输的总体要求，在国 道网规划基础上研究形成了“五纵七横”12条国道主干线规划，逐步建成以 二级以上汽车专用公路为主组成的国道主干线网。到1997年年底，全国公路 通车总里程已达122．6万km，其中高速公路4771km短短10年间，我国的高速 公路就走过了发达国家高速公路一般需要40年完成的发展历程！
1876年欧洲出现世界上首辆汽车。1902年在上海出现了我国的第一辆汽 车。1913年中国以新式筑路法修筑了第一条汽车公路，自湖南长沙至湘潭， 全长50km，揭开了我国现代交通运输的新篇章。抗战时期完成的滇缅公路沥 青路面100km，是中国最早修建的沥青路面。1949年全国解放时统计，通车 里程为8万km，机动车7万余辆。
一、中国道路工程的发展历史
新中国公路发展大致经历了以下若干阶段：
（2）从1978年至1985年，改革开放后，国民经济持续高速发展，公路 运输需求强劲增长，公路建设的重要性逐步为全社会所认识。国家开始利用 国际金融组织贷款修建高速公路。
我国的国道规划是以北京为中心，连接各省市重要大中城市、港站枢纽 和工农业基地。国道网由放射线、南北线和东西线组成。
浙江理工大学
二、道路工程的发展趋势
相应的，我国未来道路工程技术发展的新趋势主要表现在以下几方面： （2）道路设施管理：在评价方面，受相关高新技术的制约，国外始终 引领高性能路况检测技术的革新，国内以引进、改进和模仿为主，原创较少， 而在路况评价理论研究方面，国内外均有各自代表性的成果；在预测方面， 因路网发展水平和交通环境不同，国外路况变化较稳定；在维修方面，大量 新的路面维修技术以国外设备和材料厂商为主导，国内以技术的本土化改进 和应用为主；在决策方面，无论是全寿命分析方法还是各类优化技术，国内 外均有各自代表性成果；在管理方面，国外开创了资产管理理念并已付诸实 施，而国内仅限于理念探讨。
道路与桥梁工程概论
路面施工机械
沥青洒布机是在以贯入法、表面处治法修筑路面，稳定土壤以及路拌沥青混合料等工程中，用以运输、洒布液态沥青和煤焦油的一种专用机械
石屑撒布机： 用来撤布石屑到洒过沥青的路面上，作为黑色路面的配套机械。 构造：由一个箱形料斗和装在料斗下方的撒料转筒所组成。转筒的侧面有用弹簧钢板做成的斗门，斗门与转筒之间有可调整的间隙。当转筒旋转时就将料斗的石屑从斗门缝撤出去。 石屑撒布机有拖式和自行式
01
03
02
施工缝：每天工作结束或因临时原因而中断施工时，需设置横向施工缝
混凝土一次铺筑宽度小于路面宽度时，需设置纵向施工缝。横向施工缝应尽可能设在缩缝处，做成设传力杆的平缝形式。如有困难而设在缩缝之间时，施工缝采用设拉杆的企口形式，以保证缝隙不张开。纵向施工缝则采用设拉杆的平缝或设拉杆的企口缝形式。传力杆和拉杆的尺寸和间距．与前述缩缝和胀缝的传力杆和拉杆相同。
路面结构层次划分示意图 i-路拱横坡度；1-面层；2-基层（有时包括底基层）； 3-垫层；4-路缘石；5-加固路肩（硬路肩）；6-土路肩
路面工程概述
4.1 路面工程概述
面层是直接同行车和大气接触的表面层次，它承受较大的行车荷载的垂直力、水平力和冲击力的作用，同时还受到降水的浸蚀和气温变化的影响 修筑面层所用的材料主要有：水泥混凝土、沥青混凝土、沥青碎（砾）石混合料、砂砾或碎石掺土或不掺土的混合料以及块料等
基层主要承受由面层传来的车辆荷载的垂直力，并扩散到下面的垫层和土基层去 ，基层是路面结构中的承重层，它应具有足够的强度和刚度，并具有良好的扩散应力的能力
路面工程概述
4.1 路面工程概述
一类是由松散粒料 另一类是用水泥或石灰稳定土等修筑的稳定类垫层
道路与桥梁工程概论学习报告
道路与桥梁工程概论学习报告道路与桥梁工程概论学习报告学习报告课程名称道路与桥梁工程概论设计题目桥梁工程技术与发展前景探讨专业年级工程造价1011班学号201*118507119学生姓名杜宗云指导教师吴培关201*年12月10日道路与桥梁工程概论学习报告桥梁工程技术与发展前景探讨【摘要】本课程主要分为两大方面，一是道路工程概论，二是桥梁工程概论。
针对道路工程各方面问题进行较为深入的讲解与分析，在这里进行探讨学习此门课程后的一些体会。
改革开放之前，中国的经济、政治等都处于低迷时期，桥梁工程也没有太大的突破。
改革开放之后的二十几年，国外桥梁工程的先进理念和技术不断涌入国内，中国的桥梁发展取得了很大的进步。
但和国外的桥梁工程技术还是存在很大的差距，今后国内桥梁工程的发展该向哪些方面、会有哪些技术难点？本论文将对这些问题作一些具体的回答，以展望21世纪中国桥梁工程的发展前景【关键词】交叉、路线、路面、桥梁工程、跨海桥梁、大跨度桥梁、【正文】这个学期安排的这门《道路与桥梁工程概论》，虽然对于我们工程造价专业来说是一门选修性质的课程，学校也是安排的也是考查课程，但是作为将来从事管理工作的我们，所有课程都不能算作是选修课来上，学不精可以理解，但是各个方面我们都必须了解、知道原理。
现在的建筑不单纯的是指房屋建筑房地产开发，更多的是其他大型的社会公共建设，很有可能以后我们入职的公司就会涉及到道路桥梁工程的建设，所以说开这么课时很有必要的，通过这门课的学习，我也还确实学到不少以前没有接触过的知识，学了后最起码知道一些常识性的东西。
自古以来我国的桥梁建设就有不错的成就，但是改革开放以来，国民经济建设飞跃发展，公路建设事业尤其是高等级公路和桥梁建设正一日千里。
道路工程：我们对道路线形、路口交叉和路基路面工程进行了学习，让我学习到一些基础的知识，公路时一种线形结构物，它由线形和结构两部分组成，道路路线包括了路线平面，纵断面和横断面。
路桥工程概论ppt课件
(4)用以上步骤并直接用起重小车架设中梁，整孔梁架 完后即铺设移运安装粱的轨道。
重复上述工序，直至全桥架梁完毕。
.
13
四、悬臂体系和连续体系粱桥的施工特点
(一)钢筋混凝土悬臂体系和连续体系梁桥的施工特点 架设方法：搭设支架模板就地浇筑 施工缝：墩台处
.
27
二、缆索吊装施工
(一)缆索吊装设备 主要机具设备：主索、起重索、牵引索、扣索、浪风索、塔 架(包括索鞍)、地锚(地垄)、滑轮、电动卷扬机或手摇绞车 等。 (二)拱肋(箱)吊运、安装过程中的受力验算 (三)施工加载顺序设计
.
28
.
29
.
30
三、其它施工方法简介 (—)支架横移法 (二)斜吊式悬臂施工法 (三)刚性骨架施工法 (四)转体施工法 1．竖向转体施工 2．平面转体施工
.
31
.
32
第三节 缆索承重桥梁的架设简述 一、地锚式缆索体系桥梁的架设 方法一 阶段1：主墩、塔柱和锚碇的施工； 阶段2：主缆的架设； 阶段3：加劲梁从主跨中央开始架设； 阶段4：边跨加劲梁的架设以减少塔顶索鞍的水平位移； 阶段5；塔住处加劲梁闭合段的架 阶段6：加劲梁所有接头的固结封合 方法二 从塔柱处开始向两侧架设加劲梁，最后在主跨中央合拢
.
8
(二)后张法简支梁的制造工艺 1、预应力筋的制备 2．预应力筋孔道成型 3．预应力筋的张拉工艺 4．孔道压浆 5、封端
.
9
三、装配式简支粱桥的安装 （一)陆地架设法 1、自行式吊车架梁 2．跨墩门式吊车架梁 3．摆动排架架梁 4．移动支架架梁
.
10
（二)浮吊架设法 1．浮吊船架梁 2．固定式悬臂浮吊架梁
道路与桥梁工程概论
道路与桥梁工程概论道路与桥梁工程概论道路与桥梁工程是城市建设中不可或缺的重要部分，它们承担着保障交通顺畅、促进物流发展、提升城市形象等重要任务。
本文将介绍道路与桥梁工程的概况，包括其定义、分类以及在城市发展中的重要作用。
道路工程是一种以建设、改建、维修城市道路网络为主要任务的工程。
道路工程的主要目的是确保人员和车辆的安全，提供舒适便捷的交通条件。
道路工程按照功能和宽度的不同可以分为多种类别，如高速公路、城市快速路、普通道路、乡村公路等。
每个类别都有其独特的设计要求和标准，以满足不同等级道路的需求。
道路工程的建设需要经过多个阶段，包括规划、设计、施工、验收等。
首先，规划阶段通过研究当地交通状况、人口分布、土地利用等因素，确定道路建设的需求和方向。
然后，在设计阶段，道路工程师根据规划确定的要求，将道路设计成具体的平面布置和纵断面，并确保设计能够满足交通需求和安全要求。
接下来，施工阶段将根据设计图纸进行实际建设，包括路基处理、铺设路面、设置交通标线等。
最后，道路工程完成后需要进行验收，以确保道路的质量和安全符合规定标准。
桥梁工程是指建设、改建和维修各类桥梁的工程。
桥梁工程的主要任务是连接两个不同位置的地面，以克服水体、峡谷等地理障碍，以方便人和车辆的交通。
桥梁工程的形式和类型千变万化，包括悬索桥、拱桥、梁桥、斜拉桥等。
每个类型的桥梁都有其特定的设计要求和建设过程。
桥梁工程也需要经历规划、设计、施工、验收等多个阶段。
道路与桥梁工程在城市发展中扮演着重要的角色。
首先，它们是城市交通的支撑系统，为人们提供便捷的出行条件。
城市交通无论是人员出行还是物流运输，都离不开道路和桥梁的支持。
其次，道路与桥梁工程的建设和改造也会带动城市的发展。
例如，在城市规划中，规划部门会依据市场需求、人口分布等因素来确定新的道路和桥梁建设项目，这些项目的建设不仅扩大了城市的空间布局，还带来了就业机会和经济增长。
此外，道路与桥梁工程还与城市环境保护和景观塑造密切相关，在设计和施工过程中需要考虑到生态环境和城市形象的要求。
道路与桥梁工程概论
道路可行性研究任务是在对地区社会、经济发展及路网状况进行充分调查 研究、评价预测和必要的勘察工作的基础上，对项目建设的必要性、经济合理性、 技术可行性、实施可能性提出综合的研究论证报告。
浙江理工大学
二、道路的组成
1、线形组成
道路的中线是一条三维空间曲线，称为路线( Highway Route)线形就是指 道路中线在空间的几何形状和尺寸。
在道路线形设计中，为了便于确定道路中线的位置、形状、尺寸，我们是 从路线平面、路线纵断面和空间线形三个方面来研究路线的。道路中线在水平面 上的投影叫作路线平面，反映路线在平面上的形状、位置及尺寸的图形叫作路线 平面图。用一曲面沿道路中线竖直剖切展成的平面叫作路线纵断面，反映道路中 线在断面上的形状、位置及尺寸的图形叫作路线纵断面图。沿道路中线上任一点 所作的法向剖切面叫作横断面，反映道路在横断面上的结构、尺寸形状的图形叫 作横断面图。空间线形通常是用线形组合、透视图法、模型法来进行研究的。
④具有特殊的消费过程和消费方式。
⑤道路是作为一个完整的系统发挥其作用，为社会和 经济服务的。
浙江理工大学
一、道路的特点及功能
2、道路的功能
(1)公路具有的功能
①主要承担中、短途运输任务(短途运输为5km以内，中途运输为50~200km)； ②补充和衔接其他运输方式，担任大运量运输(如火车及轮船运输)的集散运 输任务； ③在特殊条件下，也可独立担负长途运输任务，特别是随着高速公路的发展， 中、长途运输的任务将逐步增大。
道桥工程概论
目前世界上跨度最大的悬索桥是日本 的明石海峡公铁两用桥，跨径1991 m (设计跨径为1990m，后因阪神地震， 地壳移位，才变成目前的跨径)。
明石海峡大桥
悬索桥示意图
悬索 吊杆 锚固 锚固 塔架
发展趋势
1）重视高新技术的开发和应用：
包括规划、设计、建设、使用和养护各个环节。 2）重视新材料、新工艺的研发和应用： 高性能混凝土、改性沥青、新型复合材料等 3）重视施工和养护的大型机械的国产化应用。
桥墩
锥形护坡 基础
简支梁桥
伸臂梁桥
连续桁架梁桥。 支承在三个支点 以上的桥梁。
武汉长 江大桥
1957年建成,是中国在万里长江上修 建的第一座铁路、公路两用桥梁。 全桥总长1670米，其中正桥1156米， 北岸引桥303米，南岸引桥211米。桥 身为三联连续梁桥，每联3孔，共8 墩9孔。每孔跨度为128米。
按使用性分类：公路桥、公铁两用桥、人行桥、机耕 桥、过水桥等 按跨径大小和多跨总长分类：小桥、、中桥、大桥、 特大桥等 按结构形式分类：梁桥、板桥 、拱桥 、刚构桥 、斜 拉桥、悬索桥 按行车道位置分类：上承式桥、中承式桥 、下承式桥
按使用年限分类：永久性桥、半永久性桥 、临时桥
按材料分类：木桥、圬工桥 、钢筋混凝土桥、钢桥
—— 悬索桥
悬索桥是在桥的 两端设置索锚，借 助于架设在桥塔的 拉索，通过分布设 置的吊杆将桥上的 荷载传至悬索上。 一般认为在所有桥 式中，悬索桥的可 能跨度最大。目前 主跨超过 1000m 的桥 梁主要为悬索桥。
悬索桥是一种古老桥型。 早期制索材料为藤条、 竹子、皮革、铁链等。 至今我国四川灌县安澜 竹索桥仍保持着原始的 风貌。 建于公元1705年的四川 大渡河的泸定铁索桥， 主跨达103m，很可能 是当时世界跨度最大的 悬索桥。
