《暖通空调培训》简单易懂
2024全新暖通空调培训课件
2024全新暖通空调培训课件一、教学内容本节课我们将学习全新暖通空调系统的基本原理和操作方法。
教材的章节包括：暖通空调系统的组成及工作原理、暖通空调设备的选型与安装、暖通空调系统的运行管理与维护。
具体内容有：1. 暖通空调系统的组成：包括制冷剂、压缩机、蒸发器、冷凝器、节流装置等。
2. 暖通空调系统的工作原理：制冷循环、制热循环、通风换气等。
3. 暖通空调设备的选型：根据建筑物的用途、面积、气候条件等选择合适的空调设备。
4. 暖通空调设备的安装：包括室外机、室内机、风管、水管等的安装位置和注意事项。
5. 暖通空调系统的运行管理与维护：包括开机、停机操作、日常检查、故障处理等。
二、教学目标1. 了解暖通空调系统的组成及工作原理，能识别主要部件。
2. 学会根据建筑物的实际情况选择合适的暖通空调设备。
3. 掌握暖通空调设备的安装方法，能进行简单的安装操作。
4. 了解暖通空调系统的运行管理与维护，能进行日常的检查和故障处理。
三、教学难点与重点重点：暖通空调系统的组成及工作原理、设备的选型与安装、运行管理与维护。
难点：制冷循环和制热循环的原理、设备的安装技巧、故障的处理方法。
四、教具与学具准备教具：暖通空调模型、图片、视频等。
学具：笔记本、笔、教材等。
五、教学过程1. 实践情景引入：介绍暖通空调在日常生活中的应用，引起学生的兴趣。
2. 教材内容讲解：讲解暖通空调系统的组成、工作原理、设备选型、安装方法等。
3. 例题讲解：通过实例讲解暖通空调系统的设计和运行管理。
4. 随堂练习：让学生根据实际情况设计简单的暖通空调系统。
5. 课堂讨论：讨论暖通空调系统的运行管理和维护技巧。
6. 板书设计：列出暖通空调系统的组成、工作原理、设备选型、安装方法等关键点。
7. 作业布置：布置有关暖通空调系统设计和运行管理的题目。
六、板书设计暖通空调系统：组成：制冷剂、压缩机、蒸发器、冷凝器、节流装置等。
工作原理：制冷循环、制热循环、通风换气等。
暖通空调培训资料
对室内空气处理（加热或冷却、去湿）的设备分设在 各个房间内，而又集中处理部分设备，如冷冻水或热水集中制备或新 风集中处理等
半集中式
分散式（局部机组） 分散式（局部机组）
对室内进行热湿处理的设备全部分散于 各房间内，如家庭常用的房间空调器、电采暖器等
按照空调系统的用途分类
舒适性空调系统
的空调系统
简称舒适空调，为室内人员创造舒适健康环境
全空气系统 全水系统
以空气为介质，像室内提供冷量或热量
全部用水承担室内的热负荷和冷负荷 以空气和水为介质，共同承担室内的符合
空气空气-水系统 冷剂系统
以制冷剂为介质，直接用于对室内空气进行冷却、去湿 或加热
按照空气处理设备的设置情况
集中式
空气集中与机房内进行处理（冷却、去湿、加热、加湿 等），而房间内只有空气分配装置
系统组成 冷热源、冷热媒管道、空气处理设备、 冷热源、冷热媒管道、空气处理设备、 送风管道、风口（ 10送风管道、风口（图10-1）。
一、集中空调系统的选择
根据有害物情况及温湿度精度要求可采用单风道、 根据有害物情况及温湿度精度要求可采用单风道、 单风道 双风道、定风量及变风量系统。 双风道、定风量及变风量系统。 全空气定风量单风道系统 全空气定风量双风道系统 全空气变风量系统
（二）表面式换热器
通过热媒实现空气的等湿加热， 通过热媒实现空气的等湿加热，通过冷媒等湿和减湿冷 却过程。 却过程。 特点：不直接和被处理的空气接触，构造简单，占地少， 特点：不直接和被处理的空气接触，构造简单，占地少， 水质要求不高，水系统阻力少。 水质要求不高，水系统阻力少。
冷水入口
空气
风机盘管水系统
风机盘管水系统分双管制系统、 风机盘管水系统分双管制系统、三管制系统和四 双管制系统 管制系统。 管制系统。
暖通空调安全生产培训
安全培训暖通空调安全生产培训《暖通空调安全生产培训》的目标在于全面提升员工的安全意识，使员工掌握基本的安全生产知识与技能，熟悉岗位安全操作规程及应急措施，确保暖通空调系统的运行安全，预防事故发生，保障员工生命安全和公司财产安全。
1. 提升员工安全生产意识（1）使员工认识到安全生产的重要性，树立“安全第一”的观念，将安全生产贯彻到日常工作的各个环节。
（2）提高员工对潜在安全风险的识别能力，增强预防意识，避免因人为因素导致的安全事故。
（3）加强员工的安全责任心，让每位员工都成为安全生产的参与者与监督者。
2. 掌握基本的安全生产知识与技能（1）使员工了解国家有关安全生产的法律法规、政策和标准，熟悉公司安全生产规章制度。
（2）让员工掌握暖通空调系统运行的基本原理、设备性能和操作方法，提高操作技能。
（3）培训员工掌握安全防护设施的正确使用方法，提高自我保护能力。
3. 熟悉岗位安全操作规程及应急措施（1）使员工熟悉本岗位的安全操作规程，降低因操作不当引发的安全事故。
（2）培训员工掌握事故应急预案，提高应对突发事故的能力。
（3）让员工了解事故报告和调查处理程序，确保在事故发生时能够迅速、有效地进行处理。
1. 员工能够自觉遵守安全生产规定，主动发现并消除安全隐患。
2. 员工具备基本的安全生产知识与技能，能够正确操作暖通空调设备，降低事故发生率。
3. 员工熟悉岗位安全操作规程及应急措施，能够在突发事故发生时迅速应对，减轻事故损失。
4. 提高整个团队的安全素质，为公司创造一个安全、稳定的生产环境。
二、培训内容1. 安全生产基础知识（1）安全生产法律法规：学习国家安全生产相关法律法规、政策和标准，了解公司安全生产规章制度。
（2）暖通空调系统基本原理：掌握暖通空调系统的组成、工作原理及设备性能。
（3）安全防护设施：了解安全防护设施的种类、作用及正确使用方法。
2. 岗位安全操作规程（1）设备操作：学习并掌握暖通空调设备的操作流程、注意事项及维护保养方法。
《暖通空调讲义》课件
通风系统工作原理
01
通风系统通过送风口和排风口 的设计，使室内空气得到循环 流通，保证室内空气的新鲜度 和质量。
02
通风系统通常包括送风口、排 风口、过滤器、控制系统等部 分，需要根据不同的建筑和环 境要求进行合理设计和配置。
调试与验收
按照操作规程对暖通空调系统进行调试，确保系 统正常运行；进行验收并签署验收报告。
常见问题与解决方案
设备噪音过大
检查设备运行状态，调整设备参数；对设备进行减震和消音处理。
系统能耗高
优化系统设计，选用高效节能的设备和材料；加强设备的维护保养。
室内空气质量差
定期清洗和更换过滤器，保持空气流通；采用室内空气净化措施。
求进行合理设计和配置。
空气调节系统的运行管理需 要定期检查和维护，确保系 统正常运行，同时也要注意 节能和环保。
冷暖空调系统工作原理
冷暖空调系统通过制冷或制热功能，对室内温 度进行调节和控制。
冷暖空调系统通常包括制冷剂、蒸发器、冷凝 器、压缩机、膨胀阀等部分，需要根据不同的 气候条件和建筑要求进行合理设计和配置。
全面检查
专业团队会对暖通空调的各个部 件进行全面检查，发现并解决潜 在问题。
定期保养
专业团队会根据暖通空调的使用 情况和客户需求，制定合理的维 护保养计划，确保设备长期稳定 运行。
05
暖通空调的节能环保能效标准与评价Fra bibliotek能效标准
制定和实施能效标准是提高暖通空调 系统能效的关键措施，包括设备能效 标准、系统能效标准等。
03
通风系统的运行管理需要定期 检查和维护，确保系统正常运 行，同时也要注意节能和环保 。

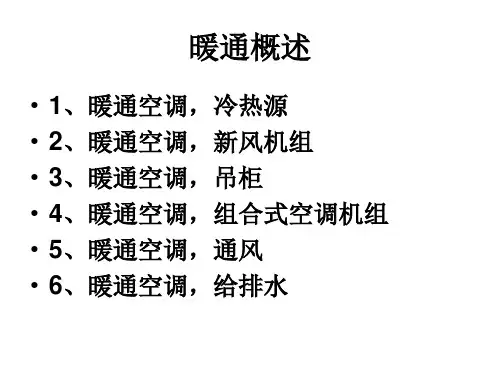

暖通空调专业培训资料
暖通空调，新风机组
•
•
新风机工作原理
新风机是一种将室外新鲜气体经过过滤、净化，热 交换处理后送进室内，同时又将室内受污染的有害气 体经过过滤、净化。热交换处理后排出室外，而室内 的温度基本不受新风影响的一种高效节能，环保型的 高科技产品。 新风换气机的核心器件是全热交换器，室内排出的 污浊空气和室外送入的新鲜空气既通过传热板交换温 度，同时又通过板上的微孔交换湿度，从而达到既通 风换气又保持室内温、湿度稳定的效果。这就是全热 交换过程。当全热交换器在夏季制冷期运行时，新风 从排风中获得冷量，使温度降低，同时被排风干燥， 使新风湿度降低；在冬季运行时，新风从排风中获得 热量，使温度升高，同时被排风加湿。
开机运行操作； 1、首先启动冷冻泵，然后启动冷却泵。 2、水系统启动后注意观察电机电流、电压、水量、 水压、泵和运转有无异常，如有异常立即停机检 查。 3、确认主机无异常情况启动主机自动开机程序电 脑控制中心自检完毕后机组轻载启动时，查看油 压差是否正常。 4、启动后观察各项参数是否正常运转声音是否正 常。 5、根据冷却温度适当开启冷却塔风机，如室外温 度较低也可启动一台或不启动风机，前提是要保 证冷却效果。 6、整个系统启动后要全面巡视一次。
空调主机运行管理 运行前的检查；
1、首先查看电源是否接通，电压是否正常。 2、查看上一班次运行记录，了解主机情况。 3、根据气象条件确定运行方案。 4、检查冷冻水及冷却水系统压力是否正常，管道 系统阀门是否开启。 5、检查主机油箱油位是否正常，润滑油，油温是 否正常。 6、检查冷冻水温度设定值和电流限定值是否正常。
暖通空调，排水
1、 1-3层公区卫生间是重力排污直接排到金街， 污水井由污水井排至化粪池，再排至市政污水主 管。 2、 商铺废水排至地下室污水处理间经过隔油 池初级过滤进入污水坑通过压力排污排至外广场 污水井进入化粪池，排至市政污水主管。 3、 3-4层屋面雨水收集通过屋面排水沟排至 雨水收集井再排入市政雨水主管。
暖通空调内部培训资料

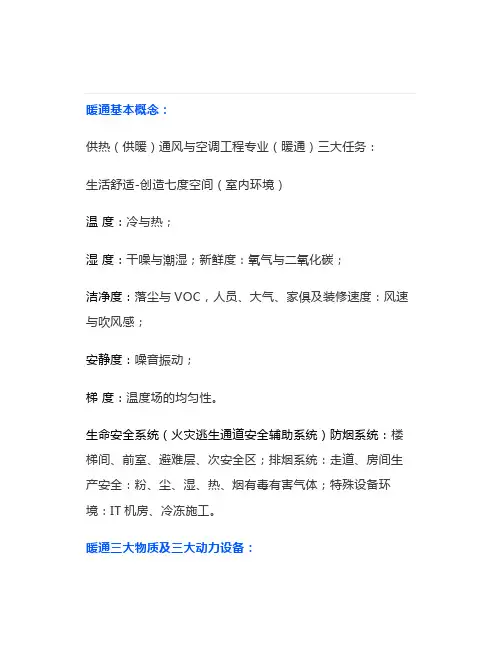

暖通基本概念：供热（供暖）通风与空调工程专业（暖通）三大任务：生活舒适-创造七度空间（室内环境）温度：冷与热；湿度：干噪与潮湿；新鲜度：氧气与二氧化碳；洁净度：落尘与VOC，人员、大气、家俱及装修速度：风速与吹风感；安静度：噪音振动；梯度：温度场的均匀性。
生命安全系统（火灾逃生通道安全辅助系统）防烟系统：楼梯间、前室、避难层、次安全区；排烟系统：走道、房间生产安全：粉、尘、湿、热、烟有毒有害气体；特殊设备环境：IT机房、冷冻施工。
暖通三大物质及三大动力设备：水往低处流->水往高处流->加泵（消耗电力1000℃）热量从高温传向低温->热量从低温传向高温->加压缩机->热泵（消耗电力）。
变频多联机：多联机系统结构：存在问题：多联机系统最大只能做到48匹（制冷量120kW），负担建筑面积约1100m²，不能满足大型项目的要求，也不能满足大空间建筑的要求。
只能对空气进行降温（辅助除湿）与升温，更多的功能无法实现。
氟利昂（制冷剂）由其压力驱动，其作用半径有限，所服务的距离不够远。
解决问题：引入新的能量载体：水。
三大物质：空气（风-流动的空气）氟利昂（制冷剂）；水-能量的传递介质高温热水、蒸汽：90℃，130℃，200℃；冷冻水：7℃，12℃；冷却水：32℃，37℃；冰(雪霜)：0℃。
三大动力设备：风机：驱动空气；水泵：驱动水循环；压缩机：驱动氟利昂。
三大物质能量交换关系图：四类空调主机原理简图：空调系统：冷水机组：水冷离心式（螺杆式）、风冷螺杆式、蒸汽LiBr 吸收式、直燃LiBr吸收式；热泵机组：风冷螺杆式、地源热泵、水源热泵；锅炉：热水锅炉、蒸汽锅炉、电锅炉（规范要求蓄热）；冷却塔：开式、闭式、横流、逆流；水泵：卧式、立式、端吸、双吸；空调末端设备：风机盘管、柜式空气处理机组、组合式空气处理机组、冷辐射板。
水泵等典型设备：小型分散中央空调系统及设备：变频多联机系统，分体空调，恒温恒湿机组。
暖通空调基础知识（培训资料）
暖通空调基础知识（培训资料）暖通空调的含义采暖——又称供暖，指向建筑物提供热量，保持室内一定温度。
通风——用自然或机械的方法向空间送入和排除空气的过程。
空气调节——（简称空调），是为满足生产、生活要求，改善劳动卫生条件，用人工的方法使房间或密闭空间的空气温度、相对湿度、洁净度和气流速度等参数达到一定要求的技术。
暖通空调包括采暖、通风和空气调节这三方面的技术，缩写为HVAC（Heating、Ventilating、Air Conditioning）。
物质状态固态、液态、气态液态汽化成气态过程：吸热；气态液化成液态过程：放热；固态熔化成液态过程：吸热；液体凝固成固态过程：放热；固态升华成气态过程：吸热；气态凝华成固态过程：放热；注：固态—液态转换在冰蓄冷系统将会用到；改变状态将会储存大量的能量：潜热。
比热：使1克的某种物质温度升高1℃所需的热量。
显热：当物体吸热（或放热）仅使物体分子的热动能增加（或减少），即仅是使物体温度升高（或降低），并没有改变物质的形态，那么它所吸收（或放出）的热量。
潜热：当物体吸热（或放热）仅使物体分子的热位能增加（或减少），使物体状态发生改变，而其温度不变，那它所吸收的（或放出）的热称为潜热。
空调系统参数温度定义：温度是用来表示物质冷与热的程度。
分为干球温度：干球温度是温度计在普通空气中所测出的温度，即我们一般天气预报里常说的气温。
湿球温度：指同等焓值空气状态下，空气中水蒸汽达到饱和时的空气温度，在空气焓湿图上是由空气状态点沿等焓线下降至100%相对湿度线上，对应点的干球温度。
用湿纱布包扎普通温度计的感温部分，纱布下端浸在水中，以维持感温部位空气湿度达到饱和，在纱布周围保持一定的空气流通，使于周围空气接近达到等焓。
示数达到稳定后，此时温度计显示的读数近似认为湿球温度。
焓的定义：焓是热力学中表示物质系统能量的一个状态函数，常用符号H表示。
数值上等于系统的内能U加上压强p和体积V的乘积，即H=U+pV。
暖通空调基础知识培训(127页)
暖通空调基础知识培训（127页）第一章：暖通空调概述1.1什么是暖通空调暖通空调是指通过各种技术手段，将室内的温度、湿度、清洁度和新风量等参数控制在其中一舒适范围内的技术系统。
暖通空调系统由供热设备、供冷设备、通风设备和空气处理设备等组成。
1.2暖通空调系统的作用暖通空调系统的主要作用是调节室内的温度和湿度，提供新鲜空气，创建一个舒适的室内环境，并为人们的生产、生活提供条件。
第二章：暖通空调系统组成2.1供热设备供热设备主要包括锅炉、热水器、电热设备等。
其作用是提供室内所需的热能，使室内保持适宜的温度。
2.2供冷设备供冷设备主要包括制冷机、冷水机组等。
其作用是提供室内所需的冷能，使室内保持适宜的温度。
2.3通风设备通风设备主要包括风机、风排管道和排风口等。
其作用是通过排风和送风的方式，实现室内空气的流通和更新。
2.4空气处理设备空气处理设备主要包括过滤器、加湿器、除湿器、新风机组等。
其作用是对室内空气进行净化、湿度调节等处理，使室内空气质量达到一定标准。
第三章：暖通空调系统的工作原理3.1热力学基础热力学基础是暖通空调系统工作的基础。
热力学原理包括热量传递、热平衡、热传导、热对流等。
3.2空气运动原理空气运动原理是暖通空调系统工作的重要基础。
空气运动原理包括自然对流、强制对流、地板辐射、屋顶辐射等。
3.3暖通空调系统的工作步骤暖通空调系统的工作步骤包括制冷、供热、通风、空气处理等。
通过合理的调节和控制，使室内温度、湿度和空气质量维持在一定的范围内。
第四章：暖通空调系统的设计与选择4.1设计原则暖通空调系统的设计应考虑到室内外环境条件、使用需求、能源消耗、设备运行等因素，采用合理的设计原则和方法。
4.2设备选择暖通空调系统的设备选择应根据室内外温度、湿度、房间面积、人员密度等因素进行综合考虑，选择适宜的设备型号和规格。
4.3节能设计暖通空调系统的节能设计是提高能源利用效率和减少环境污染的重要手段。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
与厂房性质密切相关：当设备发 热量大时，冬季可少用或不用采 暖；当劳动条件要求不高时，可 采用通风降温；当厂房较高时， 一般采用分层空调方式 建筑节能要点： – 冬季充分利用设备发热量； – 夏季可用下送风或置换式通风； – 分层空调方式。
1．3暖通空调系统的分类
1.3.1 按对建筑环境控制功能分类 两类： 1）控制热湿环境：空调、采暖 2）控制污染物：通风、建筑防排烟 控制对象和功能是互有交叉：空调也可稀释污染物， 通风也可除去余热余湿。
通过围护结构的传热量 透过外窗的日射得热量 渗透空气带入室内的热量 室内设备发热量 室内照明发热量 人体发热量
建筑湿平衡的影响因素
人体散湿 设备散湿 渗透空气带入湿量 各种潮湿表面、水面的散湿
不同类型建筑热湿负荷特点
住宅建筑 – 内部人员、设备和照明的发热量少，主要受室外气 象条件影响 商用建筑 – 内部人员、设备和照明的发热量大，同时受室外气 象条件影响 工业厂房 – 空间较高，设备产热产湿量大，同时受室外气象条 件影响
暖通空调所需送风量
暖通空调的目的就是保持室内空气温度、湿度维持在 一定水平，同时使室内污染物浓度低于规定的水平 暖通空调所需要的送风量由下式计算
Q W L L CP (t n t0 ) ( d n d 0 )
WC L (C n C0 )
住宅建筑全年负荷特点
一般均有外墙，基本无内区，通常不 设新风；需要冬季采暖、夏季空调降 温除湿；北方地区冬季干燥，条件允 许应加湿。 建筑节能的要点 – 外墙保温性好，窗户密封性好、透 光性好、导热系数小； – 冬季使太阳光能进入，但热量不会 从门窗散出； – 夏季采取遮阳措施，减少热空气进 入，夜间开门窗通风降温； – 过渡季多开门窗通风。
影响人舒适的因素
温度 湿度 空气流速 新鲜空气 干净的空气 噪声 足够的照明
采暖主要是保持工作区的温度，新鲜空气通过门窗渗透获得； 通风将新鲜空气送入，将污染的空气排出，以保证工作区的卫生条件； 空调则保持工作区的温度和湿度及合理的风速，一般保证新鲜空气的送 入。
1．2 暖通空调系统的工作原理
1.3.4 空调系统按用途分类 两类： 1）舒适性空调（舒适空调）——对温湿度要求不严 由于人的舒适感在一定的空气参数范围内，所以这类空 调对温度和湿度波动的控制，（380元包学会暖通空调 设计，搜索 郭鹏 暖通）要求并不严格。 2）工艺性空调（工业空调）——工艺过程，差别大。 由于工业生产类型不同、各种高精度设备的运行条件也 不同，因此工艺性空调的功能、系统形式等差别很大。
1.3.2 按承担室内负荷的介质分类 四类： 1）全空气系统——空气向室内提供冷热量 2）全水系统——全部用水承担冷热负荷 3）空气-水系统——共同负担室内负荷，FP加新风 4）冷剂系统（机组式系统）——用制冷剂直接对室内空 气进行冷却、加热、减湿，空调器。
1.3.3 按空气处理设备的设置情况分类 三类： 1）集中式系统——空气集中处理（机房），房间内只 有空气分配装置，全空气系统。 特点：机房占面积，控制管理方便。 2）半集中式系统——除了机房外，还设有分散在被调 房间内的二次设备（末端装置）。 特点：机房占地少，维修不方便，噪声。 3）分散式系统——热湿处理设备全部分散在各房间。 空调器、电暖器。 特点：不用机房、风道，维修管理不便，噪声。
1.3.5 按照空调系统处理的空气来源分类 三类： 1）封闭式系统——所处理的空气全部来自空调房间本身， 没有室外空气补充，全部为再循环空气。 2）直流式系统——所处理的空气全部来自室外。 3）混合式系统——采用混合一部分回风的系统。
1.4 建筑环境技术发展趋势
舒适→健康→安全→高效→节能 1、功能和标准提高 2、节能、环保：可持续建筑、绿色建筑 3、室内空气品质控制IAQ(indoor air quality) 病态建筑综合症SBS(sick building syndrome) 4、高效节能设备的开发：高效传热、VAV、蓄冷、 CFC、HCFC的替代 5、新能源利用：太阳能、地热、核能、风能、潮汐能
工作原理：热平衡、湿平衡、空气平衡。 由于室外气象条件的逐时变化以及建筑内部使用条件的 变化，建筑内部的空气参数必然逐时变化。为了保证建 筑物内空气参数（温湿度等）在一定范围内变化，就必 须向建筑物加入热量或冷量，去除湿负荷或加湿，以保 证建筑物的热平衡和湿平衡。
建筑热平衡的影响因素
暖通概述
1．1 暖通空调的含义
1．建筑环境 建筑：人们生活恒温（计量室、量具生产）、恒湿 （纺织）、恒温恒湿（合成纤维）、洁净（电子）、 无菌（药品抗菌素）； 建筑环境：生活、工作、生产、科学实验需要的环境， 包括温度、湿度、清洁度、空气质量、声环境、光环 境。
商用建筑全年负荷特点
一般分内外区：外区部分受室外 气象条件影响，冬季采暖，夏季 空调；而内区一般全年需要空调。 建筑节能要点 – 窗户的密封性和低导热性； – 过渡季大量室外新风或冷却 塔直接产生的冷水供冷； – 冬季内区用自然冷源（如室 外新风）或用热泵将内区热 量转移到外区。
工业厂房全年负荷特点
2．保持要求的建筑环境
采暖（Heating）：人工的方法向室内共给热量，保持一定的室内 温度。
通风（Ventilating）：引进室外新鲜空气，排出室内污染空气。通 风的功能： ①提供人所需的氧气 ②稀释污染物或气味 ③排出污染物 ④除去余热余湿 空气调节（Air Conditioning）：高级的通风，对温度、湿度、洁 净度、空气流速进行调解与控制，补充新鲜空气。空气调节的意 义在于“使空气达到所要求的状态”或“使空气处于正常状态”。
空调用制冷原理
制冷方法
制冷的方法很多，其中应用最广泛的就是液体汽化制冷 （原理），它常见的应用形式有以下四种： 蒸汽压缩式制冷、吸收式制冷、蒸汽喷射式制冷和吸附 式制冷。其中蒸汽压缩式制冷和吸收式制冷是目前应用 最为广泛的两种制冷方式。
