电路公式大全

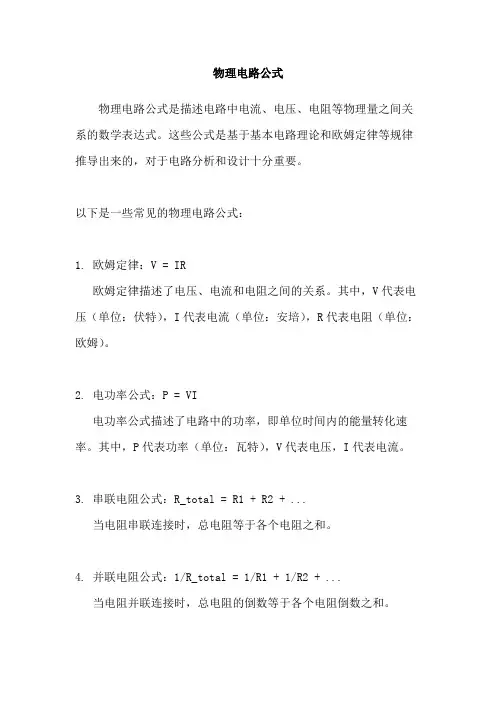

物理电路公式
物理电路公式
物理电路公式是描述电路中电流、电压、电阻等物理量之间关系的数学表达式。
这些公式是基于基本电路理论和欧姆定律等规律推导出来的，对于电路分析和设计十分重要。
以下是一些常见的物理电路公式：
1. 欧姆定律：V = IR
欧姆定律描述了电压、电流和电阻之间的关系。
其中，V代表电压（单位：伏特），I代表电流（单位：安培），R代表电阻（单位：欧姆）。
2. 电功率公式：P = VI
电功率公式描述了电路中的功率，即单位时间内的能量转化速率。
其中，P代表功率（单位：瓦特），V代表电压，I代表电流。
3. 串联电阻公式：R_total = R1 + R2 + ...
当电阻串联连接时，总电阻等于各个电阻之和。
4. 并联电阻公式：1/R_total = 1/R1 + 1/R2 + ...
当电阻并联连接时，总电阻的倒数等于各个电阻倒数之和。
5. 电流分流定律：I_total = I1 + I2 + ...
当电流分流时，总电流等于各个分支电流之和。
6. 电压分配定律：V_total = V1 + V2 + ...
当电压分配时，总电压等于各个分支电压之和。
除了上述公式，还有许多其他的物理电路公式，如基尔霍夫定律、电容充放电公式等，用于求解更复杂的电路问题。
在实际应用中，物理电路公式是进行电路分析、电路设计和故障排除的基础。
通过应用这些公式，可以计算出电路中各个元件的电流、电压和功率，从而对电路进行优化和控制。
【物理知识点】初中物理电学公式大全
【物理知识点】初中物理电学公式大全电学是初中物理的重要知识点，一定要熟练掌握电学公式才能更好的解题，接下来给大家分享初中物理电学公式，供参考。
(1)电流强度定义式：I=Q/t(2)电阻与电阻率：R=ρ/S(3)欧姆定律公式：I=U/R(4)串联电路公式电流处处相等：I=I1=I2电压累加关系：U=U1+U2电阻累加关系：R=R1+R2(5)并联电路公式电压处处相等：U=U1+U2电流累加关系：I=I1+I2等效电阻公式：R=R1R2/(R1+R2)(6)电功公式：W=UIt(7)电功率公式：P=UI(8)电功与电功率关系式：W=Pt=UIt=UQ(9)电功率推导式：P=I2R=U2/R(10)电功推导式：W=I2Rt=U2t/R(11)焦耳定律公式：Q=I2Rt(12)I1：I2=R2：R1(并联电路中电流与电阻的关系：电流之比等于它们所对应的电阻的反比)(13)P1:P2=U1:U2=R1:R2(串联电路中电功率与电压、电阻的关系：串联电路中,电功率之比等于它们所对应的电压、电阻之比)(14)P1:P2=I1:I2=R2:R1(并联电路中电功率与电流、电阻的关系：并联电路中,电功率之比等于它们所对应的电流之比、等于它们所对应电阻的反比)(15)U1：U2=R1：R2(串联电路中电压与电阻的关系：电压之比等于它们所对应的电阻之比)1.串联电路中，电阻阻值之比等于电阻两端电压之比。
当电阻R1和R2串联时，若R1>R2，则U1>U2，电阻越大，要想使电流处处相等，则需要加上更大的电压来实现。
做动态电路题目的时候，串联电路中，R1不变，R2变大，则可以直接得出R2分的电压讲增大，因为R1和R2两端的电压之和不变，所以R1两端电压减小。
2.并联电路中，各支路电阻阻值之比等于通过各支路电流的反比。
并联电路的分流作用可用道路中两条支路按宽窄分流来形象比拟：宽的支路(相当于阻值小的电阻)分到的车流多;窄的支路(相当于阻值大的电阻)分到的车流少，所以并联电路中，电阻大的分到的电流小，但是需要特别注意，并联电路中，一条支路改变，对另一个支路是没有任何影响的(短路的除外)。

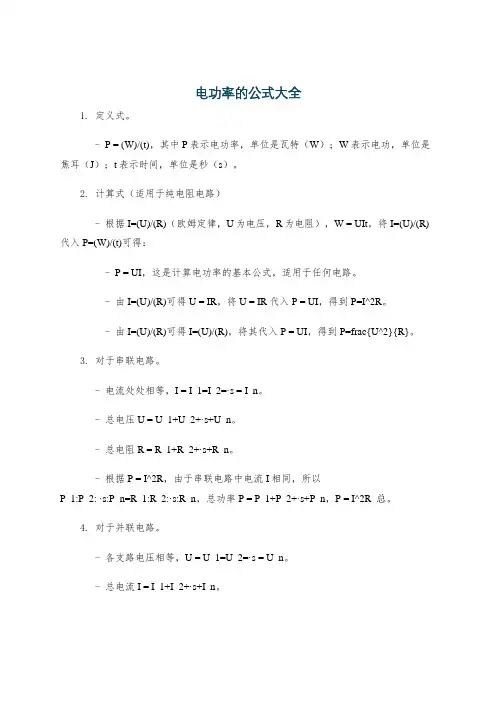

电功率的公式大全
电功率的公式大全1. 定义式。
- P = (W)/(t)，其中P表示电功率，单位是瓦特（W）；W表示电功，单位是焦耳（J）；t表示时间，单位是秒（s）。
2. 计算式（适用于纯电阻电路）- 根据I=(U)/(R)（欧姆定律，U为电压，R为电阻），W = UIt，将I=(U)/(R)代入P=(W)/(t)可得：- P = UI，这是计算电功率的基本公式，适用于任何电路。
- 由I=(U)/(R)可得U = IR，将U = IR代入P = UI，得到P=I^2R。
- 由I=(U)/(R)可得I=(U)/(R)，将其代入P = UI，得到P=frac{U^2}{R}。
3. 对于串联电路。
- 电流处处相等，I = I_1=I_2=·s = I_n。
- 总电压U = U_1+U_2+·s+U_n。
- 总电阻R = R_1+R_2+·s+R_n。
- 根据P = I^2R，由于串联电路中电流I相同，所以P_1:P_2: ·s:P_n=R_1:R_2:·s:R_n，总功率P = P_1+P_2+·s+P_n，P = I^2R_总。
4. 对于并联电路。
- 各支路电压相等，U = U_1=U_2=·s = U_n。
- 总电流I = I_1+I_2+·s+I_n。
- 总电阻R=frac{R_1R_2}{R_1 + R_2}（对于两个电阻并联），(1)/(R)=(1)/(R_1)+(1)/(R_2)+·s+(1)/(R_n)（对于多个电阻并联）。
- 根据P=frac{U^2}{R}，由于并联电路中电压U相同，所以P_1:P_2:·s:P_n=(1)/(R_1):(1)/(R_2):·s:(1)/(R_n)，总功率P = P_1+P_2+·s+P_n，P=frac{U^2}{R_总}。
电路公式大全
电路公式大全
以下是电路中常用的公式：
1.欧姆定律：I=U/R，其中I为电流，U为电压，R为电阻。
2.焦耳定律：Q=I^2Rt，其中Q为电热，I为电流，R为电阻，t为时
间。
3.串联电路：I=I1=I2，U=U1+U2，R=R1+R2，U1/U2=R1/R2。
4.并联电路：I=I1+I2，U=U1=U2，1/R=1/R1+1/R2。
5.电容器的电容：C=Q/U，其中C为电容，Q为电量，U为电压。
6.电阻器的电阻：R=U/I，其中R为电阻，U为电压，I为电流。
7.电感器的感抗：Xl=2πfL，其中Xl为感抗，f为频率，L为电感。
8.电容器的容抗：Xc=1/(2πfC)，其中Xc为容抗，f为频率，C为电
容。
9.功率公式：P=UI，其中P为功率，U为电压，I为电流。
10.基尔霍夫定律：∑I=0，其中∑I为节点电流总和，0为流进节点的
电流之和。
11.诺顿定理：I=I1+I2+…+In，其中I为总电流，I1、I2、…、In为各
支路电流。
12.戴维南定理：Uab=Rab*I，其中Uab为开路电压，Rab为戴维南等
效电阻，I为流过ab段的电流。
以上公式仅供参考，在实际应用中请根据具体情况选择合适的公式。
电功率计算公式汇总
一、电功率计算公式：1在纯直流电路中：P=UI P=I2R P=U2/R式中：P---电功率（W），U---电压（V），I----电流（A）， R---电阻（Ω)。
2在单相交流电路中：P=UIcosφ式中：cosφ---功率因数, 如白炽灯、电炉、电烙铁等可视为电阻性负载，其cos φ=1 则P=UI U、I---分别为相电压、电流。
3在对称三相交流电路中：不论负载的连接是哪种形式，对称三相负载的平均功率都是： P=√3UIcosφ式中：U、I---分别为线电压、线电流。
cosφ---功率因数，若为三相阻性负载，如三相电炉，cosφ=1 则P=√3U二、欧姆定律部分1．I=U/R（欧姆定律:导体中的电流跟导体两端电压成正比，跟导体的电阻成反比）2．I=I1=I2=…=In (串联电路中电流的特点：电流处处相等)3．U=U1+U2+…+Un (串联电路中电压的特点：串联电路中，总电压等于各部分电路两端电压之和)4．I=I1+I2+…+In (并联电路中电流的特点：干路上的电流等于各支路电流之和)5．U=U1=U2=…=Un （并联电路中电压的特点：各支路两端电压相等。
都等于电源电压）6．R=R1+R2+…+Rn (串联电路中电阻的特点：总电阻等于各部分电路电阻之和)7．1/R=1/R1+1/R2+…+1/Rn (并联电路中电阻的特点：总电阻的倒数等于各并联电阻的倒数之和)8．R并= R/n（n个相同电阻并联时求总电阻的公式）9．R串=nR (n个相同电阻串联时求总电阻的公式)10．U1：U2=R1：R2 （串联电路中电压与电阻的关系：电压之比等于它们所对应的电阻之比）11．I1：I2=R2：R1 （并联电路中电流与电阻的关系：电流之比等于它们所对应的电阻的反比）三、电功电功率部分1．P=UI （经验式，适合于任何电路）2．P=W/t （定义式，适合于任何电路）3．Q=I2Rt (焦耳定律，适合于任何电路)4．P=P1+P2+…+Pn （适合于任何电路）5．W=UIt (经验式,适合于任何电路)6. P=I2R (复合公式，只适合于纯电阻电路)7. P=U2/R (复合公式，只适合于纯电阻电路)8. W=Q （经验式，只适合于纯电阻电路。
电工电力常用计算公式大全
电工电力常用计算公式大全⑴串联电路P（电功率）U（电压）I（电流）W（电功）R（电阻）T（时间）电流处处相等I1=I2=I总电压等于各用电器两端电压之和U=U1+U2总电阻等于各电阻之和R=R1+R2U1：U2=R1：R2总电功等于各电功之和W=W1+W2W1：W2=R1：R2=U1：U2P1：P2=R1：R2=U1：U2总功率等于各功率之和P=P1+P2⑵并联电路总电流等于各处电流之和I=I1+I2各处电压相等U1=U1=U总电阻等于各电阻之积除以各电阻之和R=R1R2÷（R1+R2）总电功等于各电功之和W=W1+W2I1：I2=R2：R1W1：W2=I1：I2=R2：R1P1：P2=R2：R1=I1：I2总功率等于各功率之和P=P1+P2⑶同一用电器的电功率①额定功率比实际功率等于额定电压比实际电压的平方Pe/Ps=(Ue/Us)的平方2．有关电路的公式⑴电阻R①电阻等于材料密度乘以（长度除以横截面积）R=密度×（L÷S）②电阻等于电压除以电流R=U÷I③电阻等于电压平方除以电功率R=UU÷P⑵电功W电功等于电流乘电压乘时间W=UIT（普式公式）电功等于电功率乘以时间W=PT电功等于电荷乘电压W=QT电功等于电流平方乘电阻乘时间W=I×IRT（纯电阻电路）电功等于电压平方除以电阻再乘以时间W=U?U÷R×T（同上）⑶电功率P①电功率等于电压乘以电流P=UI②电功率等于电流平方乘以电阻P=IIR（纯电阻电路）③电功率等于电压平方除以电阻P=UU÷R(同上)④电功率等于电功除以时间P＝W：T⑷电热Q电热等于电流平方成电阻乘时间Q=IIRt（普式公式）电热等于电流乘以电压乘时间Q=UIT=W（纯电阻电路功率=1.732*额定电压*电流是三相电路中星型接法的纯阻性负载功率计算公式功率=额定电压*电流是单相电路中纯阻性负载功率计算公式P=1.732×（380×I×COSΦ）是三相电路中星型接法的感性负载功率计算公式单相电阻类电功率的计算公式= 电压U*电流I单相电机类电功率的计算公式= 电压U*电流I*功率因数COSΦ三相电阻类电功率的计算公式= 1.732*线电压U*线电流I （星形接法）= 3*相电压U*相电流I（角形接法）三相电机类电功率的计算公式= 1.732*线电压U*线电流I*功率因数COSΦ（Y型接法）。
电路公式大全
电路公式大全电路公式大全如下：1.电阻定律：R=ρL/S电阻定律表明，导体的电阻与它的长度成正比，与它的截面积成反比，还与导体材料的电阻率有关。
2.欧姆定律：I=U/R欧姆定律表明，在一个闭合电路中，电流与电压成正比，与电阻成反比。
3.功率公式：P=I²R功率公式表明，电路的功率等于电流的平方乘以电阻。
4.基尔霍夫定律：∑I=0基尔霍夫定律表明，在任何一个闭合电路中，流入节点的电流总和等于流出节点的电流总和。
5.叠加定理：I总=I1+I2++In叠加定理表明，在多个电源共同作用的线性电路中，任何一个支路的电流等于各个电源单独作用在该支路所产生的电流的代数和。
6.戴维南定理：U总=R总I总戴维南定理表明，任何一个线性有源二端网络可以用一个等效电压源来代替，该电压源的电压等于网络的开路电压，内阻等于网络中所有独立源置零后的等效电阻。
7.诺顿定理：I总=G总U总诺顿定理表明，任何一个线性有源二端网络可以用一个等效电流源来代替，该电流源的电流等于网络的短路电流，内阻等于网络中所有独立源置零后的等效电阻。
8.最大功率传输定理：Pmax=U²/R最大功率传输定理表明，当一个线性电阻负载与一个电源相连时，如果外接电阻等于内阻，则负载可以获得最大功率。
9.交流电路的有效值：I=Iₘ/√2交流电路的有效值表明，对于正弦交流电路中的电流和电压，只有它们的最大值的一半才是有效的。
10.交流电路的功率因数：cosφ=R/X+j(ωL-1/ωC)交流电路的功率因数表明，在正弦交流电路中，有功功率与视在功率之比等于功率因数。
功率因数越接近于1，电路的功率利用率就越高。
11.交流电路的欧姆定律：Z=R+j(ωL-1/ωC)交流电路的欧姆定律表明，在正弦交流电路中，阻抗等于电阻加上电感与电容的复数阻抗之和。
12.基尔霍夫定律的推广：∑E=0基尔霍夫定律的推广表明，在任何一个闭合电路中，流入节点的电动势总和等于流出节点的电动势总和。
初中物理电学公式大全
初中物理电学公式大全一、欧姆定律部分1．I=U/R（欧姆定律:导体中的电流跟导体两端电压成正比，跟导体的电阻成反比）2．I=I1=I2=…=In (串联电路中电流的特点：电流处处相等)3．U=U1+U2+…+Un (串联电路中电压的特点：串联电路中，总电压等于各部分电路两端电压之和)4．I=I1+I2+…+In (并联电路中电流的特点：干路上的电流等于各支路电流之和)5．U=U1=U2=…=Un （并联电路中电压的特点：各支路两端电压相等。
都等于电源电压）6．R=R1+R2+…+Rn (串联电路中电阻的特点：总电阻等于各部分电路电阻之和)7．1/R=1/R1+1/R2+…+1/Rn (并联电路中电阻的特点：总电阻的倒数等于各并联电阻的倒数之和)8．R并=R/n（n个相同电阻并联时求总电阻的公式）9．R串=nR (n个相同电阻串联时求总电阻的公式)10．U1：U2=R1：R2 （串联电路中电压与电阻的关系：电压之比等于它们所对应的电阻之比）11．I1：I2=R2：R1 （并联电路中电流与电阻的关系：电流之比等于它们所对应的电阻的反比）二、电功电功率部分12．P=UI （经验式，适合于任何电路）13．P=W/t （定义式，适合于任何电路）14．Q=I2Rt (焦耳定律，适合于任何电路)15．P=P1+P2+…+Pn （适合于任何电路）16．W=UIt (经验式,适合于任何电路)17. P=I2R (复合公式，只适合于纯电阻电路)18. P=U2/R (复合公式，只适合于纯电阻电路)19. W=Q （经验式，只适合于纯电阻电路。
其中W是电流流过导体所做的功，Q是电流流过导体产生的热）20. W=I2Rt (复合公式，只适合于纯电阻电路)21. W=U2t/R (复合公式，只适合于纯电阻电路)22．P1:P2=U1:U2=R1:R2 (串联电路中电功率与电压、电阻的关系：串联电路中，电功率之比等于它们所对应的电压、电阻之比) 23．P1:P2=I1:I2=R2:R1 (并联电路中电功率与电流、电阻的关系：并联电路中，电功率之比等于它们所对应的电流之比、等于它们所对应电阻的反比)hyfangm初中物理公式大全初中物理公式大全物理量单位公式名称符号名称符号质量m 千克kg m=pv温度t 摄氏度°C速度v 米／秒m/s v=s/t密度ρ千克／米³kg/m³ρ=m/v力（重力）F（G）牛顿（牛）N G=mg 压强P 帕斯卡（帕）Pa P=F/S功W 焦耳（焦）J W=Fs功率P 瓦特（瓦）w P=W/t电流I 安培（安）A I=U/R电压U 伏特（伏）V U=IR电阻R 欧姆（欧）ΩR=U/I电功W 焦耳（焦）J W=UIt电功率P 瓦特（瓦）w P=W/t=UI热量Q 焦耳（焦）J Q=cm(t-t0)比热c 焦／（千克°C）J/(kg°C)真空中光速3×108米／秒g 9.8牛顿／千克15°C空气中声速340米／秒安全电压不高于36伏初中物理基本概念概要一、测量⒈长度L：主单位:米；测量工具:刻度尺；测量时要估读到最小刻度的下一位；光年的单位是长度单位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RC滤波电路的计算及公式
对于无源RC一阶低通滤波电路，其传递函数为G(s)=1/(RCs+1)。
转换为信号经过它的衰减的计算方法为：Uo=Ui/[(2*Pi*f*R*C)^2+1]^0.5
式中：Uo为输出电压；Ui为输入电压；Pi为圆周率；f为信号频率。
对于无源RC二阶（以上）低通滤波电路，由于此处用文字行不大好表达，所以就不写出了。
1、串联电路电流和电压有以下几个规律：（如：R1，R2串联）
①电流：I=I1=I2（串联电路中各处的电流相等）
②电压：U=U1+U2（总电压等于各处电压之和）
③电阻：R=R1+R2（总电阻等于各电阻之和）如果n个阻值相同的电阻串联，则有R总=nR
2、并联电路电流和电压有以下几个规律：（如：R1，R2并联）
①电流：I=I1+I2（干路电流等于各支路电流之和）
②电压：U=U1=U2（干路电压等于各支路电压）
③电阻：（总电阻的倒数等于各并联电阻的倒数和）或。
如果n个阻值相同的电阻并联，则有R总= R
注意：并联电路的总电阻比任何一个支路电阻都小。
电功计算公式：W=UIt（式中单位W→焦(J)；U→伏(V)；I→安(A)；t→秒）。
5、利用W=UIt计算电功时注意：①式中的W、U、I和t是在同一段电路；②计算时单位要统一；③已知任意的三个量都可以求出第四个量。
6、计算电功还可用以下公式：W=I2Rt ；W=Pt；W=UQ（Q是电量）；
串联电路 P（电功率）U（电压）I（电流）W（电功）R（电阻）T（时间）电流处处相等 I1=I2=I
总电压等于各用电器两端电压之和 U=U1+U2
总电阻等于各电阻之和 R=R1+R2
U1：U2=R1：R2
总电功等于各电功之和 W=W1+W2
W1：W2=R1：R2=U1：U2
P1：P2=R1：R2=U1：U2
总功率等于各功率之和 P=P1+P2
⑵并联电路
总电流等于各处电流之和 I=I1+I2
各处电压相等 U1=U2=U
总电阻等于各电阻之积除以各电阻之和 R=（R1R2）/（R1+R2）
总电功等于各电功之和 W=W1+W2
I1：I2=R2：R1
W1：W2=I1：I2=R2：R1
P1：P2=R2：R1=I1：I2
总功率等于各功率之和 P=P1+P2
⑶同一用电器的电功率
①额定功率比实际功率等于额定电压比实际电压的平方 Pe/Ps=(Ue/Us)的平方
2．有关电路的公式
⑴电阻 R
①电阻等于材料密度乘以（长度除以横截面积）R=ρ×（L/S）
②电阻等于电压除以电流 R=U/I
③电阻等于电压平方除以电功率 R=U2/P
⑵电功 W
电功等于电流乘电压乘时间 W=UIT（普式公式）
电功等于电功率乘以时间 W=PT
电功等于电荷乘电压 W=QU
电功等于电流平方乘电阻乘时间 W=I2RT（纯电阻电路）
电功等于电压平方除以电阻再乘以时间 W=U2T/R（同上）
⑶电功率 P
①电功率等于电压乘以电流 P=UI
②电功率等于电流平方乘以电阻 P=I2R（纯电阻电路）
③电功率等于电压平方除以电阻 P=U2/R(同上)
④电功率等于电功除以时间 P＝W：T
⑷电热 Q
电热等于电流平方成电阻乘时间 Q=I2Rt（普式公式）
电热等于电流乘以电压乘时间 Q=UIT=W（纯电阻电路）。
