学习任务1：离合器踏板位置的检查与调整
离合器操纵机构检修_学习工作页

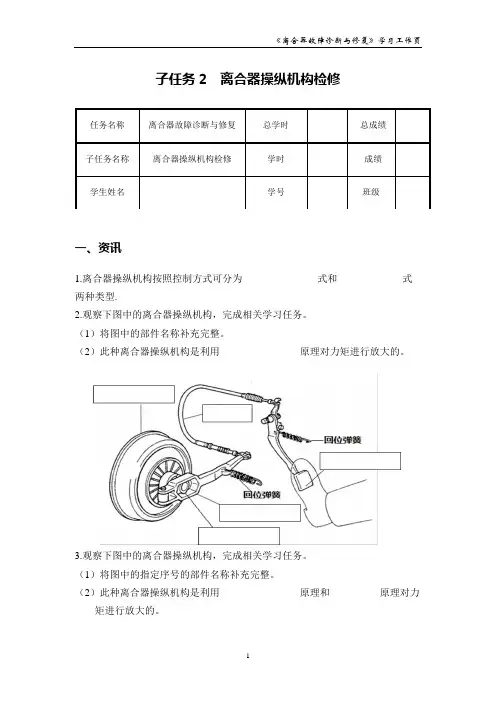

子任务2 离合器操纵机构检修一、资讯1.离合器操纵机构按照控制方式可分为_______________式和_____________式两种类型.2.观察下图中的离合器操纵机构，完成相关学习任务。
（1）将图中的部件名称补充完整。
（2）此种离合器操纵机构是利用________________原理对力矩进行放大的。
3.观察下图中的离合器操纵机构，完成相关学习任务。
（1）将图中的指定序号的部件名称补充完整。
（2）此种离合器操纵机构是利用________________原理和__________原理对力矩进行放大的。
（3）请结合上图说明液压离合器操纵机构的工作过程4.如右图所示的部件为______________。
其作用是_______________________________ _____________________________________ ____________________________________。
5.解释离合器踏板自由行程的概念：____________________________________ ___________________________________________________________________。
6. 离合器踏板自由行程过小或没有自由行程会造成_______________________， 离合器踏板自由行程过大会造成________________________________________。
造成离合器踏板自由行程过大的原因有：_________________________________ __________________________________________________________________________________________________________________________________________ 7.如图所示，已知液压式离合器操纵机构中驾驶员施加到离合器踏板上的力为100N，离合器踏板及分离杠杆的相关参数分别为：S1=20cm，S2=5cm，离合器主缸直径为4cm，工作缸直径为10cm。
