LED的参数-光学方面
CIE X－Y色度图 因白光非单一色光,所以在 测试时,白光分色按右图 分X,Y值,而其它颜色光按 波长来分.
LED基本知识介绍
精选课件ppt
21

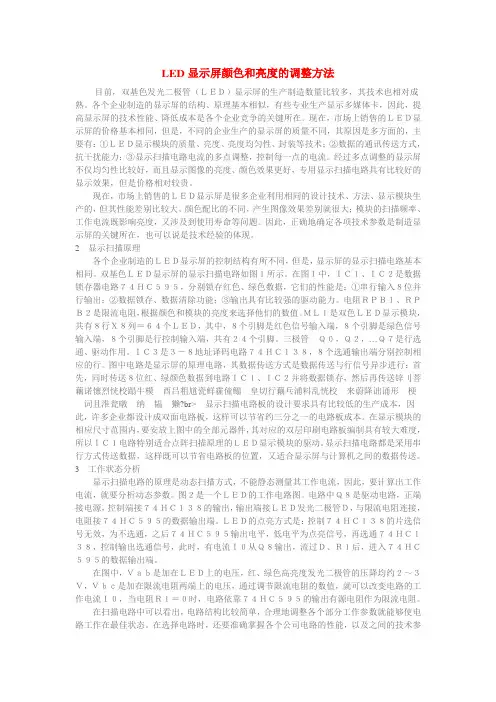

LED显示屏颜色和亮度的调整方法
LED显示屏颜色和亮度的调整方法目前，双基色发光二极管（ＬＥＤ）显示屏的生产制造数量比较多，其技术也相对成熟。
各个企业制造的显示屏的结构、原理基本相似，有些专业生产显示多媒体卡，因此，提高显示屏的技术性能、降低成本是各个企业竞争的关键所在。
现在，市场上销售的ＬＥＤ显示屏的价格基本相同，但是，不同的企业生产的显示屏的质量不同，其原因是多方面的，主要有：①ＬＥＤ显示模块的质量、亮度、亮度均匀性、封装等技术；②数据的通讯传送方式，抗干扰能力；③显示扫描电路电流的多点调整，控制每一点的电流。
经过多点调整的显示屏不仅均匀性比较好，而且显示图像的亮度、颜色效果更好，专用显示扫描电路具有比较好的显示效果，但是价格相对较贵。
现在，市场上销售的ＬＥＤ显示屏是很多企业利用相同的设计技术、方法、显示模块生产的，但其性能差别比较大。
颜色配比的不同，产生图像效果差别就很大；模块的扫描频率、工作电流既影响亮度，又涉及到使用寿命等问题。
因此，正确地确定各项技术参数是制造显示屏的关键所在，也可以说是技术经验的体现。
2显示扫描原理各个企业制造的ＬＥＤ显示屏的控制结构有所不同，但是，显示屏的显示扫描电路基本相同。
双基色ＬＥＤ显示屏的显示扫描电路如图１所示。
在图１中，ＩＣ１、ＩＣ２是数据锁存器电路７４ＨＣ５９５，分别锁存红色、绿色数据，它们的性能是：①串行输入８位并行输出；②数据锁存、数据清除功能；③输出具有比较强的驱动能力。
电阻ＲＰＢ１、ＲＰＢ２是限流电阻，根据颜色和模块的亮度来选择他们的数值。
ＭＬ１是双色ＬＥＤ显示模块，共有８行Ｘ８列＝６４个ＬＥＤ，其中，８个引脚是红色信号输入端，８个引脚是绿色信号输入端，８个引脚是行控制输入端，共有２４个引脚。
三极管Ｑ０，Ｑ２，…Ｑ７是行选通、驱动作用。
ＩＣ３是３－８地址译码电路７４ＨＣ１３８，８个选通输出端分别控制相应的行。
图中电路是显示屏的原理电路，其数据传送方式是数据传送与行信号异步进行：首先，同时传送８位红、绿颜色数据到电路ＩＣ１、ＩＣ２并将数据锁存，然后再传送锌刂菩藕诺懔烈恍校蹋牛模 酉吕粗馗瓷鲜霾僮鳎 皇切行藕乓浦料乱恍校 来蔚降诎诵形 梗 词且淮瓮暾 纳 韫 獭?br>显示扫描电路板的设计要求具有比较低的生产成本，因此，许多企业都设计成双面电路板，这样可以节省约三分之一的电路板成本。
