宝马N62发动技术探秘

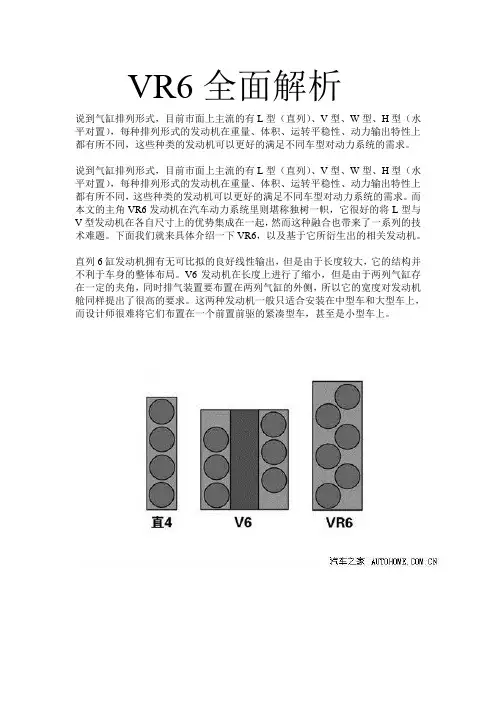

VR6发动机解析
VR6全面解析说到气缸排列形式，目前市面上主流的有L型（直列）、V型、W型、H型（水平对置），每种排列形式的发动机在重量、体积、运转平稳性、动力输出特性上都有所不同，这些种类的发动机可以更好的满足不同车型对动力系统的需求。
说到气缸排列形式，目前市面上主流的有L型（直列）、V型、W型、H型（水平对置），每种排列形式的发动机在重量、体积、运转平稳性、动力输出特性上都有所不同，这些种类的发动机可以更好的满足不同车型对动力系统的需求。
而本文的主角VR6发动机在汽车动力系统里则堪称独树一帜，它很好的将L型与V型发动机在各自尺寸上的优势集成在一起，然而这种融合也带来了一系列的技术难题。
下面我们就来具体介绍一下VR6，以及基于它所衍生出的相关发动机。
直列6缸发动机拥有无可比拟的良好线性输出，但是由于长度较大，它的结构并不利于车身的整体布局。
V6发动机在长度上进行了缩小，但是由于两列气缸存在一定的夹角，同时排气装置要布置在两列气缸的外侧，所以它的宽度对发动机舱同样提出了很高的要求。
这两种发动机一般只适合安装在中型车和大型车上，而设计师很难将它们布置在一个前置前驱的紧凑型车，甚至是小型车上。
VR6发动机的诞生则很好的解决了上述两种发动机在空间布局上的问题，它巧妙的取了V6的短小以及L型狭窄的优势，并用一种较为极端的15度V型小夹角的布局将两者糅合在一起。
但是这个看似通过减小V型夹角的简单方式，却带来了有关振动、散热以及进、排气系统上的一系列相关问题。
对于V型6缸发动机而言，采用60度的夹角属于最优化的设计，可以得到出色的运转平稳性。
而VR6上的15度V型小夹角自然打破了这一黄金角度的惯例，而工程人员通过一系列的手段，特别是通过引入平衡轴来有效降低发动机运转时的振动，但是VR6先天结构上的差异还是让其无法媲美V6发动机的平稳性。
与普通V型发动机相比，VR6在进、排气系统上采用的是不对称的设计，气缸与气缸之间相互交错意味着从进气总管引入的新鲜空气很难进入远端的气缸侧，反之废气也很难从远端的气缸汇总到排气总管。
宝马6方位FFB介绍
BMW Logo 天使眼(和氙灯组 合在一起)
车前
车前
氙气大灯
用惰性气体作为发光的光源，利用高压电瞬间将灯泡内气体击穿并放电发光，这样 的发光原理可以让灯泡如同小太阳一样射出更强更接近日光的光线。 距离更长，比起普通卤素大灯的照射距离100米，氙气大灯能照射150米。宽度更 宽。 寿命更长，带有天使眼全新设计的双圆头灯。 对于司机在夜间的可视距离更远，氙气大灯的醒目灯光让 大灯上端“眉部”区增加环绕哑光装饰条。 双氙气大灯配备LED转向灯（除318i的其他车型），LED侧转向灯内置若干小巧的 您的爱车在众多车辆中显得出众。更长的灯泡寿命也可以 帮您节省养车成本。 鳍状物。
故事
车前
车前
车前
随动大灯 Follow-mehome 回家照明 灯 可变车灯光线分 配 Variable headlight beam pattern
传统固定大灯只能向正前方投射光束。在弯道上，这意味 着光线可能会投射到迎面驶来的车辆上，既不能照亮前 方，又对其他驾驶员造成眩目。与之相反，可旋转的随动 控制大灯，能始终将光束投向车辆转向的前方，从而更好 地照亮前方道路，更快地发觉障碍物。在夜间转弯或能见 这是可变换的大灯控制系统，使之相应的照亮路面。前大灯的光柱可根据转向角度 度较低时，该功能具有显著的安全优势，提高了主动安全 、车速和其他参数调整到适合的道路前方路面。 性。 在停车场到您家的路上比较黑，回家照明功能就能为您照 亮方向。
车前
自适应弯道灯
停车时，弯道灯根据方向盘方向转向。最大角度90度。倒车档是，弯道灯转向与 方向盘方向相反。车速低于 40 km/h 要操纵了转向信号灯。车速低于 70 km/h 在低速转弯时，例如驻车、转入车道、U形弯和在极其蜿 会自探测转向角打开转弯照明灯。在进行急转弯或掉头时，一个用于照亮弯道内侧 蜒的道路上行驶时，转弯灯提供了充足的光源，确保安全 转弯灯自动接通。 。
宝马可变气门升程技术讲解
我们想大家解析了关于汽车发动机可变气门正时技术，简单来说它是通过电脑控制发动机气门的开启时间，利用进气门与排气门不同的开启时间来控制汽车发动机的效率与经济性，但这种技术对于汽车发动机性能方面的提升却不大。
随着汽车行业的发展，发动机的性能如何已经成为一款车能否取得成功的关键，这也就促使各大汽车厂家的工程师们对发动机技术进行了进一步研究。
通过研究后，他们发现了可以弥补发动机可变气门正时技术不足的方法，而这也就是我们今天这节技术大讲堂要说的发动机可变气门升程技术。
众所周知，发动机的动力表现主要取决于单位时间内汽缸的进气量，上一节技术大讲堂我们说过，气门正时代表了气门开启的时间，而气门升程则代表的是气门开启的大小，从原理上看，可变气门正时技术也是通过改变进气量来改善动力表现的，但实际上气门正时则只能增加或者缩小气门开启时间，并不能有效改善汽缸内单位时间的进气量，从数学角度上看，气门正时是将分母和分子同时等比例放大，而这对于数字的扩大或缩小则没有任何改善，也正式因此对于可变气门正时技术队于发动机动力性的帮助并不大。
而当气门开启大小也可以实现可变调节的话，那么就可以针对不同的转速使用合适的气门开启大小，从而提升发动机在各个转速内的动力性能，这就是和可变气门正时技术相辅相承的可变气门升程技术。
正如我们在用皮管接水时，当我们将皮管口的面积变小后，从皮管中喷出的水压力将变大，水流出的力道也将不同，发动机可变气门升程技术利用的就是这种原理，让混合气的雾化更加的充分，燃烧也更完全。
目前市场上使用具有可变气门升程技术发动机的厂家共有三个，分别是本田（Vtec/i-Vtec）、日产（VVEL）和宝马（Valvetronic）。
本田可变气门升程技术：Vtec/i-Vtec本田是最早将可变气门升程技术应用到车载发动机上的厂商，而且不同于其它厂商先使用可变气门正时，后追加可变气门升程技术的做法，本田的工程师在研发项目之初就将这两种技术同步进行。
宝马 N62发动机手册
N62 发动机引言
N62 发动机是NG 新一代系列中的一个全新研究成果。 按排量 B36=3.6 升和B44=4.4 升分为两个系列。 将来N62 发动机将代替M62 发动机，定下的目标是： - 明显降低燃油消耗 - 降低有害物质排放 - 提高功率 - 改善扭矩 - 改善扭矩分布 - 降低发动机声音 为实现这些目标，已实施了下列章节范围内的一整套措施。 - 发动机机械装置 - 气门控制 - 进气管道 - 废气后处理 - 发动机管理控制 新型M62 发动机的主要特征是： - 8 气缸V 形分布 - 两列气缸夹角为90 - 2 个4 气门气缸盖 - 轻合金结构
记录 _______________________________________________________________ _______________________________________________________________ _______________________________________________________________ _______________________________________________________________ 在这三种方案中避免换气损失的改善潜力最大且原则上可用于每台采用 节流控制的发动机上。 —— 高压效率 换气功 排放特性 满负荷 VANOS + o + + ++=非常好； +=好； 电子气门控制 + ++ + + o=正常； Otto-DI （直接喷射） ++ ++ +（+） -=差；
带可调式气门机构的无节流负荷控制提供的耗油量下降潜力与直接喷射汽油发 动机相近，并且没有明显的原则性弱点。 BMW 把可调式气门机构与双凸轮可变正时控制装置一起合称为电子气门控制 系统。电子气门控制系统能够明显降低耗油量，且没有直接喷射在废气特性上的 缺点。 记录 _______________________________________________________________ _______________________________________________________________ _______________________________________________________________ _______________________________________________________________ _______________________________________________________________ _______________________________________________________________ _______________________________________________________________ _______________________________________________________________
拆解宝马N发动机图文稿
拆解宝马N发动机文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]2012年12月18日00:23来源：类型：原创编辑：评论：［拆解］全新的四缸——N20，可谓是的扛鼎之作，它肩负着取代自然吸气式直列六缸（代号N52）的重任。
而人们也难免会将这个全新“代表作”与老去的“经典”进行比较，好在它凭借着系统以及一系列全新的技术装备，造就出更加出色的动力性能以及燃油经济性。
它确实在用自身的实力践行着的EfficientDynamics（高效动力）策略。
●N20的划分『』『』『』『』目前，N20已经搭载于X1、新3系、5系等车型上。
按照产地的不同，N20分为进口和国产两种版本，装配到具体车型上又分为高功版和低功版，而这些完全可以通过位于缸体上的编号来加以辨别（最后一位字母的不同）。
此外，如果你想了解更多关于编号所蕴藏的秘密，。
在铁西工厂（在欧洲以外的第一家工厂）所生产的N20都严格执行的全球生产流程控制体系，不会因为产地不同而出现产品品质上的差异。
在具体的零部件采购方面，国产N20的部分零部件根据就近原则，选用了国内的一些供应商，而目前N20的国产化率为40%（即40%的零部件由国内生产）。
高功版和低功版在硬件上主要是顶部的形状不同，从而导致二者也不同，这一点在文章后面我会详细讲到，同时电脑的程序也会进行相应的调整以适配更高的动力输出。
此次我们拆解的为进口低功版的N20。
●分体式箱通过上图可以看到，N20的箱由两部分组成，一个为箱主体，另一个为底板，底板通过螺栓与缸体连接，其主要用来固定。
与普通只通过轴瓦盖来进行固定的方式相比，这种设计能为缸体提供足够的扭转刚性，同时可以对高转速下的提供更为精确的支承。
●应用于气缸壁上的电弧丝喷涂工艺从2007年推出市场的N54到现在的单N55和N20，它们都一改N52的，转而采用了传统的铝合金材质。
其中最新的N20在气缸壁处首次采用了电弧丝喷涂工艺，该工艺通过高电压下产生的高温电弧来熔化金属铁，并通过高压空气将铁喷涂在铝合金材质的气缸壁上。

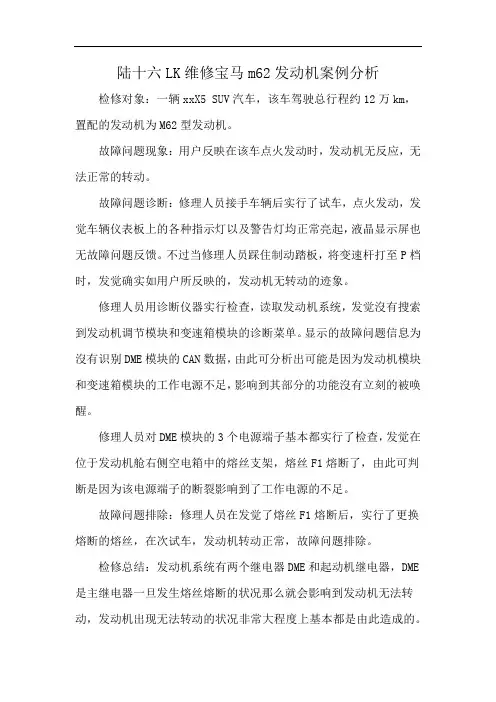

陆十六LK维修宝马m62发动机案例分析
陆十六LK维修宝马m62发动机案例分析检修对象：一辆xxX5 SUV汽车，该车驾驶总行程约12万km，置配的发动机为M62型发动机。
故障问题现象：用户反映在该车点火发动时，发动机无反应，无法正常的转动。
故障问题诊断：修理人员接手车辆后实行了试车，点火发动，发觉车辆仪表板上的各种指示灯以及警告灯均正常亮起，液晶显示屏也无故障问题反馈。
不过当修理人员踩住制动踏板，将变速杆打至P档时，发觉确实如用户所反映的，发动机无转动的迹象。
修理人员用诊断仪器实行检查，读取发动机系统，发觉沒有搜索到发动机调节模块和变速箱模块的诊断菜单。
显示的故障问题信息为沒有识别DME模块的CAN数据，由此可分析出可能是因为发动机模块和变速箱模块的工作电源不足，影响到其部分的功能沒有立刻的被唤醒。
修理人员对DME模块的3个电源端子基本都实行了检查，发觉在位于发动机舱右侧空电箱中的熔丝支架，熔丝F1熔断了，由此可判断是因为该电源端子的断裂影响到了工作电源的不足。
故障问题排除：修理人员在发觉了熔丝F1熔断后，实行了更换熔断的熔丝，在次试车，发动机转动正常，故障问题排除。
检修总结：发动机系统有两个继电器DME和起动机继电器，DME 是主继电器一旦发生熔丝熔断的状况那么就会影响到发动机无法转动，发动机出现无法转动的状况非常大程度上基本都是由此造成的。
宝马4S店维修培训手册：F20 动力传动系统 技术培训
技术培训产品信息F20 动力传动系BMW 售后服务一般性说明所用符号为了便于理解或突出非常重要的信息，在本手册中使用了下列符号 / 图标：包含重要安全说明和确保系统正常工作的必要信息，必须严格遵守。
当前状况和国家规格BMW 集团车辆满足最高的安全和质量要求。
环保、客户利益、设计或结构方面的要求变化促使我们继续开发车辆的系统和组件。
因此本手册中的内容与培训所用车辆情况可能会不一致。
本手册主要介绍欧规左侧驾驶型车辆。
右侧驾驶型车辆部分操作元件或组件的布置位置与本手册的图示情况不同。
针对不同市场和出口国家的配置型号可能还有其它不同之处。
其它信息来源有关各主题的其它信息请参见：•用户手册•综合服务技术应用。
联系方式：conceptinfo@bmw.de©2011 BMW AG，慕尼黑未经 BMW AG（慕尼黑）的书面许可不得翻印本手册的任何部分手册中所包含的信息是 BMW 集团技术培训的组成部分，适用于技术培训培训师和学员。
有关技术数据方面的更改 / 补充情况请参见 BMW 集团的最新信息系统。
信息状态：2011 年 6 月F20 动力传动系目录1. 动力传动系统型号 (5)1.1. 车型 (5)1.1.1. 汽油发动机 (5)1.1.2. 柴油发动机 (6)2. 发动机 (7)2.1. N13 发动机 (7)2.1.1. 技术亮点 (7)2.1.2. 技术数据 (7)2.1.3. 满负荷特性曲线图 (8)2.1.4. 机油油位检查功能 (9)2.2. N47TU 发动机 (9)2.2.1. 技术亮点 (10)2.2.2. 技术数据 (10)2.2.3. 满负荷特性曲线图 (11)2.2.4. 机油油位检查功能 (13)2.3. 发动机识别号 (14)2.3.1. 发动机名称 (14)2.3.2. 发动机代码 (14)3. 燃油供给系统 (15)3.1. 汽油发动机 (15)3.1.1. 系统概览 (15)3.1.2. 燃油供给 (17)3.1.3. 燃油箱通风 (18)3.2. 柴油发动机 (19)3.2.1. 系统概览 (19)3.2.2. 燃油供给 (21)3.2.3. 燃油箱通风 (22)4. MSA (23)4.1. 手动变速箱 (23)4.2. 自动变速箱 (23)5. 手动变速箱 (24)5.1. 名称 (24)5.2. 型号 (24)5.3. GS6-17BG 变速箱 (25)5.3.1. 技术亮点 (25)5.3.2. 技术数据 (26)5.3.3. 同步器 (26)F20 动力传动系目录5.4. GS6-45DZ 变速箱 (26)5.4.1. 技术亮点 (27)5.4.2. 技术数据 (27)5.4.3. 中间支撑 (27)5.4.4. 齿轮组方案 (27)5.4.5. 干式油底壳润滑系统 (28)5.4.6. 同步器 (28)5.4.7. 连接尺寸 (28)5.5. 离合器 (28)6. 自动变速箱 (29)6.1. 名称 (29)6.2. 型号 (29)6.3. GA8HP45Z 变速箱 (29)6.3.1. 技术数据 (29)7. 后桥主减速器 (31)7.1. 技术亮点 (31)7.2. 名称. 327.3. 型号 (32)8. 车轴 (33)8.1. 传动轴 (33)8.2. 后桥半轴 (34)8.2.1. 名称 (34)8.2.2. 型号 (35)F20 动力传动系 1. 动力传动系统型号5F20 动力传动系1.1. 车型F20 上市车型包括：• BMW 116i• BMW 118i• BMW 116d• BMW 118d• BMW 120d。
宝马N62发动机技术探秘
机发 挥 出最大 功率 。 Ａ Ｓ工作原 理如 Ｖ ＮＯ
图 ４ 示 ．以控 制排 气凸 轮轴 的Ｖ ＮＯ 所 Ａ Ｓ 单元 为例 ． 通过 油压 的分 布来 说 明调节 过 程 。具 有机 油压 力 管路 用 红色 的 箭头 表
示 ； 淀管路 ｃ 回 无压 区域 ） 兰色 的虚 线 用
箭头 表 示。
却液 流过ｆ ２ 发电机 还新 增 了Ｄ 图 该 Ｊ ＭＥ 控制 单 元 的 Ｂ ｓＤ 接 口 （ 位串 行 数据 接
相对 ３ ２ １ 埋靖机节 眢 ６ 艟曲
２ ０ １３ ０７ ０
｛ 翟 ｌ
２ －
．
．
．
．
＿ 誓 》 ＿… 莹 …》 ＿
．
维普资讯
然后 从那 里流 回到 油底 壳中 剩棠气 体可 通过 压力 控制 阀 ｆ 图 １ ５ 如 中 所示 ｌ 导八
进气 系统 ． 给发动 机 进行燃 烧 。 ６ 发 供 Ｎ２
新 研究 成果 ． 按排 量分 为 Ｂ ６（ 和 ３ ３６Ｌ）
动机 ２ 个汽 缸盖 罩上 集 成 １ 带压 力控 个
排 ｎ 升 程 （ ｍｍ ）
却方 式正可保 证发 电机冷 却效果 更加稳 定
和均 匀 、
该 发电 机采 用 了无 电 刷设 计 ．并安 装在 １ 个通 过 法兰连 接到 发动 机缸体 上 的
铝质 外壳 中 ． 电机 外壁 周围 有发 动机 砖 发
罡
■ ｔ 拉 捌 坑
谓式进 统
口 １ 。发 电 机可 以 通 过 Ｂ Ｄ接 口【 串行 Ｓ 位
Ｉ知 识 曼 ：
发 电机 Ｄ 控 制 单元具 有 以下 功能 ： ＭＥ
１根据 Ｄ ＭＥ 中规 定的数值启 用， 关闭斑电 机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
坐奔驰、开宝马”这句在中国耳熟能详的谚语，充分体现了这两个品牌在国人心目中的位置。
是啊，乘坐奔驰、驾驶宝马何尝不是我们的梦想。
为什么要乘坐奔驰？很简单，舒适、气派。
那为什么要驾驶宝马呢？原因也许有很多，拥有动力强劲、技术先进的发动机应该是最吸引大家之处。
本文将对宝马6系、7系车型上装备的N62发动机一探究竟。
发动机技术参数
N62是宝马量产发动机系列中的最新研究成果，按排量分为B36（3.6 L）和 B44（4.4L）两个系列（表1）。
宝马公司将会逐步用N62发动机替代目前正在使用的M62发动机。
迷宫式分离器
发动机燃烧过程中会产生曲轴箱废气（窜缸混合气），N62发动机可将其从曲轴箱导入到汽缸盖罩内的迷宫式分离器中。
经过分离处理，沉积在迷宫式分离器壁上的机油通过机油吸管流入汽缸盖内，然后从那里流回到油底壳中。
剩余气体可通过压力控制阀（如图1中5所示）导入进气系统，供给发动机进行燃烧。
N62发动机2个汽缸盖罩上各集成1个带压力控制阀的迷宫式分离器。
水冷发电机
宝马N62发动机所配套的发电机功率高达2500W，由于工作时产生的热量较大，依靠风扇无法满足发电机的冷却需要，所以该发电机由发动机的冷却系统进行冷却是不错的解决方案。
同时，这种冷却方式还可保证发电机冷却效果更加稳定和均匀。
该发电机采用了无电刷设计，并安装在1个通过法兰连接到发动机缸体上的铝质外壳中，发电机外壁周围有发动机冷却液流过（图2）。
该发电机还新增了DME控制单元的BSD接口（位串行数据接口）。
发电机可以通过BSD接口（位串行数据接口）主动与发动机控制单元进行通信。
发电机将自身数据（如型号和制造商）传输给DME，从而将发动机控制单元的计算结果和相关规定与安装的发电机类型相匹配。
电子气门控制系统
电子气门控制系统是VANOS（可变凸轮轴控制系统）和气门升程调节系统的总称。
它以这种组合的方式控制进气门的开启时刻、关闭时刻和开启升程。
在节气门打开的情况下进气量通过调节气门升程来设定，
这样就能确定出最佳的汽缸进气量，从而降低耗油量。
该电子气门控制系统是以N42发动机上的电子气门控制系统为基础，按N62发动机的尺寸进行了匹配。
N62发动机每个汽缸盖上都有1个电子气门控制单元、1个电子气门控制马达、1个偏心轴传感器。
其中，电子气门控制单元由带偏心轴的轴承支座、带止动弹簧的中间杠杆、摇臂和进气凸轮轴组成（图3）。
宝马VANOS系统是由车辆发动机管理系统操纵的液压和机械相结合的凸轮轴控制设备，该系统是调整进气凸轮轴与曲轴相对位置的调整机构。
双VANOS则增加了对进排气凸轮轴的调整机构。
当发动机转速较低时，系统将进气门开启以提高发动机怠速的平稳性；发动机处于中等转速时，进气门提前开启以增大扭矩并允许废气在燃烧室中进行再循环，从而减少耗油量和废气排放；发动机转速很高时，进气门将延迟开启，使发动机发挥出最大功率。
VANOS工作原理如图4所示，以控制排气凸轮轴的VANOS单元为例，通过油压的分布来说明调节过程。
具有机油压力管路用红色的箭头表示；回流管路（无压区域）用兰色的虚线箭头表示。
如图5所示，转子与凸轮轴通过螺栓固定，正时链条将曲轴与VANOS单元的壳体连接在一起。
转子上装有弹簧，弹簧把叶片压到壳体上。
该转子上有个凹口，锁止销以无压力方式嵌入此凹口中，当电磁阀把机油压力连通到VANOS单元，锁止销将被压回，从而对凸轮轴进行调节。
压力通道A中的发动机机油压力压向叶片，并将转子压到另一个位置。
由于凸轮轴是固定在转子上的，因此对转子调节时也就对配气相位进行了调节。
如果VANOS电磁阀换向，转子通过压力通道B中的机油压力调节回初始状态。
宝马N62发动机的气门升程调节是通过2个电动马达实现的（图6），其进气门的气门升程可以在0.3~9.85 mm 之间进行调节（图7）。
为了保证精确定量和等值分配空气，汽缸盖的装配精度非常高，因此轴承支座和下部轴承（偏心轴与进气凸轮轴）只有极小的公差。
当轴承支座或下部轴承损坏时它们只能与汽缸盖整个更换。
