顶管穿越道路施工方案
公路顶管穿越施工方案1 工程概况2 方案总述根据设计及施工现场实际情况的要求，本标段公路穿越采用顶管机顶钢筋混凝土套管的穿越方式，采用的钢筋混凝土套管规格为DRCφ1500×2000×150、GADRCφDN1000×2500×100、 GADRCφDN800×2000×70，具体施工方案如下。
3施工方案3.1施工程序准备工作→测量放线→场地平整及作业坑开挖→安装顶管机→顶进作业及套管安装→主管线穿越→套管封堵→安装附件→回填恢复地貌→记录与检查验收3.2施工准备3.2.1施工前应先熟悉图纸、勘察现场，掌握所要施工道路的设计要求及现场地形、穿越土层地质等情况。
3.2.2开工前应及时与公路行政管理部门及水利局等相关单位联系，取得穿越施工的合法手续；搞清所施工道路的地下管道、线缆等情况。
3.2.3施工材料准备齐全，穿越套管检验合格并经监理工程师认可，质量符合设计要求。
3.2.4每一条公路穿越施工前，应征得监理工程师批准。
3.2.5对操作工人进行技术交底，使其掌握施工技术要求、质量要求及安全要求。
3.3测量放线3.3.1根据设计给定的控制桩、水准桩进行测量放线，放线时首先移桩、拴桩、护桩，对测量控制桩进行全过程保护。
3.3.2放出穿越中心线，设置穿越中心桩、施工作业带边线桩，并做出明显标志；并保护套管或管道顶距公路路面＞1.2 m；距公路边沟沟底>1.0m；且套管长度宜伸出路堤坡脚、路边沟外边缘不小于2m。
3.3.3根据现场情况放出作业坑开挖边线及主管预制场地。
发送坑宜选在地面高程较低的一侧，应有足够的长度和宽度。
3.3.4做好放线测量记录，并报工程监理确认。
3.4场地平整及作业坑开挖。
3.4.1根据现场地形采用机械和人工结合的办法平整出施工作业场地（包括作业坑和主管施工预制场地清理）。
3.4.2开挖出施工作业坑3.4.2.1作业坑的开挖不得影响路基的稳定；顶管作业坑应有足够的长度和宽度，其深度应根据穿越管段埋设深度确定。
操作坑坑底尺寸一般为6m×5m。
3.4.2.2地下水位高的地段开挖作业坑时，可采取明沟排水或井点降水的方法降水。
3.4.2.3三处顶管作业坑开挖因地质为砂卵石土地易塌方无法成做放坡，所以开挖作业坑应采取开挖梯台、并进行钢板桩加固等措施防止塌方。
3.4.2.4作业坑内设置安全通道,通道坡比不应小于1:1，应能够满足施工人员直立通行。
3.4.2.5作业坑的套管入土面应与穿越轴线垂直，以保证穿越点定位准确。
3.5顶管机的安装3.5.1安装顶管机前,作业坑底应平整夯实，基面应做适当处理（铺碎石后垫枕木或铺整体钢平台）。
3.5.2基面上铺设枕木和轨道，轨道作为套管前进的轨道。
导轨铺设在平整夯实后的基面上。
基面上铺3m长150mm×150mm方木，间距40cm，并用粗砂填缝。
方木上铺导轨，导轨采用30Kg/m钢轨，长度不小于6m，要求光滑直顺。
导轨采用道钉固定在枕木上，深入工作坑壁50cm，以保证套管顺序连接。
轨道安装后用经纬仪测量中心线及轨道高程，其误差应满足设计和规范要求。
3.5.3后背墙尺寸如下：宽度：5m，高度:6m，采用断面为20cm×20cm方木密排，高度为6m，尽量贴紧墙壁，后背平面要求垂直于管道中心线，如有空隙用砂石填充严密。
方木前如设2cm厚钢板，再埋设3根立铁，间距1.2m，立铁前端码放横铁。
立铁与横铁均采用25号工字钢对焊而成。
横铁要求码平整，顶镐后座与横铁结合处严密，以便均匀地将顶力传到后背上。
3.5.4由于一次顶进长度较小，故选用圆形钢护铁，确保管体安全，保护管子端面，并能够分散顶力，使端面传力均匀，顶铁条用U形顶铁。
3.5.5安装顶管机时用经纬仪和水准仪测量顶管中心轴线和高程，使其和设计的穿越中心线重合。
见安装示意图如下：1.边坡2.套管3.环向顶铁（分压环）4.纵向顶铁5.横向顶铁6.千斤顶7.集水坑8.方木9.基础3.5.6顶管机的选用顶管机选用必须根据顶力选择，顶力计算方法如下：F=F1十f2 其中F—总推力 Fl一迎面阻力 F2—顶进阻力F1＝π/4*D2*P (D—管外径1.9m P—控制土压力)P＝Ko*γ*Ho式中 Ko—静止土压力系数，一般取0.55Ho—地面至掘进机中心的厚度，取最大值6mγ—土的湿重量，取1.9t/m3P＝0.55*1.9*6＝6.27t/m2F1=3.14/4*1.9*6.27＝9.35tF2＝πD*f*L式中f 一管外表面平均（根据顶进距离平均沙砾土）综合摩阻力，取0.8t/m 2D —管外径1.9mL —顶距（本标段最长段为48m ） F2＝3.14*1.9*0.8*48＝229t 。
因此，总推力F=9.35+229＝238t 。
根据总推力选用100T 顶管机。
3.6顶管作业3.6.1顶管采用人工掏土与机械顶管相配合的方式进行。
3.6.2 因DN1500×2000×150套管较重，作业坑深6m 必须用16T 吊车下套管。
顶管示意图3.6.3顶管前，检查顶铁安装是否平直，以防顶进时产生偏斜。
第一根套管顶管前，应在坑壁用经纬仪检测套管入土位置，以保证第一根套管入土点和安装角度准确。
第一根套管顶进中心线偏差不应超过管长的3％。
初始顶进中，每顶进300mm 应检查一次；正常顶进后，每顶进一米至少应检查一次。
3.6.4套管进入土层后，应采用人工方法自上而下开挖取土。
若穿越地段为石方,采用手持凿岩机进行开挖。
在管道下135°位置不应超挖，管顶部超挖量不应大于15mm 。
顶进时，宜在套管外壁涂润滑剂。
3.6.5顶进时，如果套管发生偏移纠偏时，每次纠偏角度不宜过大，可根据管径、顶进长度和土质情况确定，宜为5′~20′ 之间。
3.6.6为减少混凝土套管顶进力，可在首节保护套管前加设刃脚。
为适应混凝土套管的长度和补偿液压顶管机行程限制，可在保护套管与液压顶管机之间加设不同长度的过渡顶管。
如下图：1 32 套管壁Φ 工作面 套管 后座墙 顶铁 顶管机支架 基台 环向顶铁3.6.7顶管时，应采用测量仪器控制中心线和高程，以施工放线时布置的参照物为基准进行导向监控。
3.6.8顶管时，应严格控制油泵的压力，避免油泵压力过快上升。
顶进作业开始之后，应连续进行，不宜中途停止，同时应尽量衔接工序，减少停顶时间，避免推进阻力增大。
3.6.9采用双轮小推车运土，从工作面挖下来的土，要及时通过管内用小推车水平运输至工作坑内，然后垂直提升至地面。
3.6.10套管穿越施工完毕后，用测量仪器对套管的出、入土点标高、顶进轴线偏差进行测量，做好记录并报工程监理验收。
3.6.11当套管顶进至对面接管坑时，套管穿越完毕，吊拆设备，清除管内余土，进行误差测量；为保证管段穿越正常穿入，可将套管内用砂浆适当找平。
3.7质量控制与误差校正3.7.1质量的检测套管在顶进时，必须对顶进管段中线的方位及高程严格控制，以保证顶管的质量。
顶管时的中线容易产生方位和高程上的偏差。
根据设计要求，工作坑的方位、高程、标定管道中心线、设定临时水准点等，都要进行精心测量检测，开始顶进的首节测量非常重要，首节管顶进好坏、方位是否正确直接关系到顶进的质量。
对每节套管吊装下坑对接时，要及时进行相关的测量检测，管线位置发生顶偏移时，要及时采取校正措施。
3.7.2质量的控制3.7.2.1顶管高程的控制，可在顶坑中悬空固定水准仪，在顶管首端设立十字架。
每次测量时，若十字架在管首端的相对位置不变，水准仪的高程亦固定不变，只要量出十字架交点偏离的垂直距离，就可读出顶管的高程偏差。
若水准仪从坑外引进绝对高程，那么顶进管段的各点高程也可推测出来。
顶管时的方位偏差，可在坑上面引出中线，在中线方位的两点向坑内吊设两根垂球线，若管首端通过中心点的垂球线和上两垂球线在一条直线上，则顶管方位是准确的，否则存在偏差。
3.7.2.2对管内工作面已挖成形，要由专检人员进行质量检验符合要求后，方准进行顶进作业。
3.7.2.3对含水量大的粉土、砂土、砂砾土挖土后不能形成土拱，可采取润滑处理，以减少管壁与土壤的摩擦。
采用触变泥浆可减少顶管顶力达2/3左右，同时在松散的土层中顶进，用它可对管周围土质起到加固作用。
防止土拱的坍塌。
3.7.3顶管偏差校正在顶管过程中校正偏差是保证顶管质量的有力措施，偏差是逐渐积累起来的，也只有逐渐校正过来，偏差过大校正就很困难，因而在顶管过程中应勤校测，发现偏差及时校正。
校正的方法分坑内和管端面纠偏这两类方法，具体作法如下：3.7.3.1挖土校正法：在管子偏向设计中心的一侧适当超挖，而在相对的一侧不超挖或留坎，使管子在继续顶进中，逐渐回到设计位置，校正中纠偏角度不宜过大，以防产生相反结果。
当管前土方被切削形成一定的土洞孔隙时，利用顶力设备。
当偏差为10-20毫米时，可采用此法校正。
3.7.3.2顶木校正法：当偏差大于20毫米或者用挖土法校正无效时，用圆木或方木一端顶在管子偏离设计中心的一侧管壁上，另一端装在垫有钢板或木板的管前土壤上，支架稳固后开动千斤顶，利用顶进时顶木斜支管子所产生的分力，使管子得到校正。
3.7.3.3千斤顶校正法：这种矫正法基本上同顶木校正法，即用小千斤顶接一短顶木，利用小千斤顶的顶力使管位得到校正。
3.7.3.4加垫块校正法：即在顶管末端与顶铁间的适当位置垫上一块相应厚度的楔形钢板，使顶铁和管间形成一角度，顶进时可使被顶管得到纠正。
3.8干线管线预制、安装3.8.1干线管线预制在地形宽阔平坦的一侧进行，与顶管同时进行。
主管道长度应大于套管4m以上。
管道预制方法及要求与主管线相同。
焊完毕后进行100%X射线探伤和100%超声波探伤。
3.8.2按设计和规范要求，对需要单独试压的穿越管道进行强度和严密性试压。
水压试验介质采用洁净水，用水罐车拉运。
3.8.3试压合格后，按设计要求在主管上安装好绝缘支撑。
3.8.4管道干燥和主线路一起进行。
若公路两侧管线还未敷设而无法连接时，应将穿越管两端密封。
3.8.5主管线安装前，根据穿越主管道的长度，挖出管道发送沟，与顶管作业坑相连，管沟开挖符合设计和规范要求。
3.9干线管道的穿越3.9.1 G112国道M198桩-M199桩穿越在路南侧挖一条长50米、深6米、宽1.5米的发送引沟，G112国道M165-M176桩穿越在路南侧挖一条长30米、深5米、宽1.5米的发送引沟，M134桩-M134+1桩穿越在路南侧挖一条长15米、深5米、宽1.5米的发送引沟。
保证将预制完毕的干线管段下沟，然后按下图所示，利用吊车或吊管机以及圈杨机进行干线管道的穿越作业。
管线穿越就位示意图3.9.2为减小穿越阻力，在管端安装带滚轮的托板辅助发送。
水厂供水管道顶管穿越公路施工方案
水厂供水管道顶管穿越公路施工方案一、前言供水管道顶管穿越公路是一项涉及公共设施和道路交通安全的重要工程，合理施工方案的设计和严格执行对于确保工程质量和人员安全至关重要。
本文将围绕水厂供水管道顶管穿越公路施工方案展开详细论述。
二、施工前准备在进行顶管穿越公路施工前，需要充分准备，其中包括但不限于以下几个方面：1.方案设计：由专业工程师设计合理的施工方案，考虑到管道特性、交通状况、地质情况等因素，制定施工方案并经相关部门审核。
2.施工人员培训：确保施工人员具备足够的技能和经验，了解施工方案要求和安全注意事项，避免事故发生。
3.设备准备：准备必要的施工设备和工具，包括挖掘机械、安全防护设备、管道修复工具等。
4.交通管制：与交通管理部门合作，制定合理的交通管制方案，确保施工期间公路交通通畅且安全。
三、施工过程1. 区域划分在施工现场，将工作区域划分为不同区域，包括施工区、交通管制区、安全通道区等，以确保施工流程井然有序。
2. 挖掘挖掘施工人员根据设计方案，使用挖掘机械对顶管穿越公路的位置进行挖掘，保证挖掘深度和宽度符合要求。
3. 管道穿越在挖掘完成后，进行管道穿越工作。
施工人员需谨慎操作，确保管道质量和安全性。
4. 恢复道路管道穿越完成后，对道路进行修复工作，包括填埋、平整、铺设路面等，恢复公路通行条件。
四、施工安全在整个施工过程中，施工单位需严格遵守相关施工安全规定，切实落实施工方案和安全措施，保障施工人员和公众的安全。
五、施工质量控制施工单位应认真控制施工质量，对每个施工环节进行严格监督和检测，确保施工达到设计要求，提高工程质量和可靠性。
六、总结水厂供水管道顶管穿越公路施工方案是一项细致复杂的工程，在实施过程中需要严格遵循设计方案、保障施工安全和质量，最终完成管道穿越工作。
希望本文的论述能够为相关工程人员提供参考，确保施工质量和安全。
以上是水厂供水管道顶管穿越公路施工方案的详细论述，希望对相关人员有所帮助。
S2道路顶管穿越公路施工方案
S2道路顶管穿越公路施工方案清晨的阳光透过窗户，洒在办公室的角落，我泡了杯热茶，准备开始这场关于S2道路顶管的施工方案写作。
十年的方案写作经验告诉我，这是一个既充满挑战又充满机遇的任务。
一、工程概况项目位于繁华的城市中心，S2道路作为城市交通要道，每天的车辆流量巨大。
本次工程需要在S2道路下方穿越一条直径2米的顶管，确保道路的通行不受影响。
工程难度大，要求高，但办法总比困难多。
二、施工目标1.确保S2道路正常通行，不影响交通秩序。
2.顶管穿越工程安全、高效、环保。
3.工程质量达到优良标准。
三、施工准备1.人员准备：组织一支经验丰富的施工队伍，明确各成员职责，确保施工顺利进行。
2.材料准备：选用优质的顶管材料，确保工程质量和安全。
3.设备准备：配置先进的顶管施工设备，提高施工效率。
四、施工步骤1.洞口施工：在S2道路两侧挖掘洞口，作为顶管穿越的起点和终点。
2.顶管安装：将顶管安装到洞口，确保管道的直线度和密封性。
3.顶管推进：采用液压顶管技术，将顶管从起点推进到终点。
4.管道连接：在顶管穿越完成后，将管道连接起来，形成完整的管道系统。
5.土方回填：在管道安装完成后，对洞口进行土方回填，恢复道路原貌。
五、施工难点及应对措施1.难点一：S2道路车流量大，施工期间如何保证交通秩序？应对措施：采用分阶段施工，白天施工期间设置临时交通标志，引导车辆减速慢行；夜间施工时，采取封闭施工，减少交通干扰。
2.难点二：地下管线复杂，如何避免施工过程中对管线造成破坏？应对措施：在施工前，对地下管线进行详细探测，制定管线保护方案；施工过程中，采用非开挖技术，避免对管线造成破坏。
3.难点三：如何确保顶管施工过程中的安全和质量？应对措施：加强施工现场的安全管理，严格执行施工方案和操作规程；采用先进的施工设备和技术，提高施工效率和质量。
六、施工保障1.安全保障：加强施工现场的安全管理，确保施工过程中的人员安全。
2.质量保障：采用优质材料和先进技术，确保工程质量和使用寿命。
顶管穿越公路专项方案
一、编制依据1. 《城市工程管线综合规划规范》（GB 50289-98）2. 《顶管施工规范》（JGJ 33-2012）3. 《建筑施工安全检查标准》（JGJ 59-2011）4. 《顶管施工技术规程》（JGJ 28-2014）5. 《穿越公路顶管专项施工方案》相关资料二、工程概况1. 工程名称：XX市XX道路穿越公路顶管工程2. 工程地点：XX市XX区XX道路3. 工程规模：顶管长度XX米，管径XX米4. 施工单位：XX公司5. 监理单位：XX监理公司三、工作内容及范围1. 顶管施工前期的准备工作，包括施工图纸会审、施工方案编制、施工场地布置等。
2. 顶管施工过程中的技术指导和现场管理，确保施工质量和安全。
3. 顶管施工完成后，进行管道连接、试压、冲洗等后续工作。
四、主要施工准备1. 施工人员：组织一支经验丰富的施工队伍，包括顶管施工技术人员、操作人员、安全员等。
2. 施工设备：顶管机、测量仪器、挖掘机、吊车、运输车辆等。
3. 施工材料：顶管管道、防腐材料、填料、注浆材料等。
五、施工步骤方法1. 施工测量：根据设计图纸，进行顶管轴线测量，确保顶管施工精度。
2. 工作坑、接收坑施工：根据地质条件，挖掘工作坑和接收坑，确保满足顶管施工要求。
3. 顶管施工：根据顶管机性能和地质条件，采用顶管施工技术，将管道顶入地下。
4. 管道连接：完成顶管施工后，进行管道连接，确保管道密封性。
5. 试压、冲洗：对管道进行试压和冲洗，确保管道运行正常。
六、技术措施1. 顶管施工技术：根据地质条件和管道直径，选择合适的顶管机型号和施工方法。
2. 地质勘察：对顶管施工区域进行地质勘察，了解地质条件，为顶管施工提供依据。
3. 安全措施：严格执行安全生产规定，确保施工安全。
七、施工质量保证措施1. 施工过程监控：对施工过程进行实时监控，确保施工质量符合要求。
2. 材料检验：对施工材料进行严格检验，确保材料质量合格。
3. 施工验收：按照国家相关标准，对施工质量进行验收。
穿越公路顶管专项施工方案
穿越公路顶管专项施工方案一、背景介绍随着城市发展和交通建设的不断完善，城市道路的网络越来越密集。
在道路交叉口或者沿线出现地下管线和地下设施时，需要进行穿越公路施工。
这种工作必须谨慎进行，以确保道路的安全和顺畅。
二、施工准备在进行穿越公路顶管施工之前，需要做好充分的准备工作。
首先是对施工现场进行勘察，了解地下管线的情况以及交通情况。
其次是制定详细的施工方案，包括施工时间、施工路线、施工队伍等。
三、施工过程3.1 施工前准备在正式施工之前，需要进行一系列的准备工作。
包括设置施工标识牌，通知相关部门和周边居民，确保施工现场的安全。
3.2 施工地点选择选择一个合适的位置进行顶管施工，避免影响道路交通和附近居民。
需要考虑地下管线的走向和深度，以及施工的难度和风险。
3.3 施工方法选择根据地下管线情况和施工现场的特点，选择合适的施工方法。
常见的施工方法包括水平钻孔法、盾构法、管道顶管法等。
四、施工安全在施工过程中，安全是最重要的考虑因素。
需要保证施工现场的安全，避免发生意外事件。
施工人员需要严格遵守施工安全规范，佩戴必要的安全装备。
五、施工质量控制为了确保施工质量，需要对施工过程进行监控和检测。
包括对地下管线的穿越质量进行检测，确保管线没有损坏或渗漏。
六、施工结束在施工结束后，需要对施工现场进行清理和整理。
恢复道路原貌，并做好相关记录和报告。
同时需要与相关部门进行验收，确保施工符合规范要求。
结语穿越公路顶管施工是一项复杂而又重要的工程。
只有严格按照规范进行施工，才能确保道路交通的安全和顺畅。
希望通过本文的介绍，能够增加大家对穿越公路顶管施工的了解，提高施工质量和安全水平。
公路顶管穿越施工安全应急方案范本（二篇）
公路顶管穿越施工安全应急方案范本一、安全防护重点顶管穿越主要安全防范重点为：施工过程中的路面沉降、塌陷事故、地下管线破损、触电事故、高处坠落、起重伤害、交通事故等二、技术措施（1）防止路面沉降、塌陷①做好顶管施工前的施工准备工作，对施工人员进行施工技术、安全技术交底，从思想上首先确立质量和安全意识；②选用优质的管材，对到场材料做好现场检查验收工作，对不合格产品坚决予以退回；③做好材料供应，开始起顶前做好材料计划，并在现场备好足够的余量，在顶管工作开始前，保证所有管材到场；④顶管施工前做好准备工作；⑤在顶管的施工过程中，确实做好润滑减磨，根据地面变化和地下水位情况等因素及时调整压力和润滑量，每天的出土量应做好记录，作为分析地层损失的依据，记录由专人负责，并每日定时检查；⑥顶管施工过程中，同时应保证公路的运行安全，由专人负责检测道路的行车情况和路面是否发生沉降等情况。
⑦在顶管通过路面设置间距为___M的观测点，根据顶进位置每小时进行测量，发现沉降超过3CM应立即停止作业，找出原因并采取相应措施后才可继续施工。
⑧管材顶进过程中，做到勤测勤调，轴线和高程控制在5CM之内，以保证钢管的顺利推进。
（2）防止底下管线破损①在顶管施工前由我单位牵头，与各相关部门联系，确认顶管施工范围内是否有管线通过；②在确认后，及时调整顶管施工路线和高程，以避开管线相交；③如在顶进过程中发现异常情况，及时与各相关部门联系。
（3）防止交通事故①在本项顶管的施工中，除公路外其余均为农田和厂区，所以防止交通事故主要为防止由于顶管作业封道而导致正绕线公路交通事故的发生；②在顶管作业前，由专人与公路路政联系，并落实交通标识标牌；③为避免路面荷重，如在顶管穿越路面发生交通事故或车辆发生故障，及时拖走事故或故障车辆。
三、应急资源分析（1）应急力量的组成及分布：机关有关部门负责人、项目部成员。
（2）应急设备、物资准备：现场灭火器、医疗设备、救护车辆充足，药品齐全，各施工小分队配有对讲机。

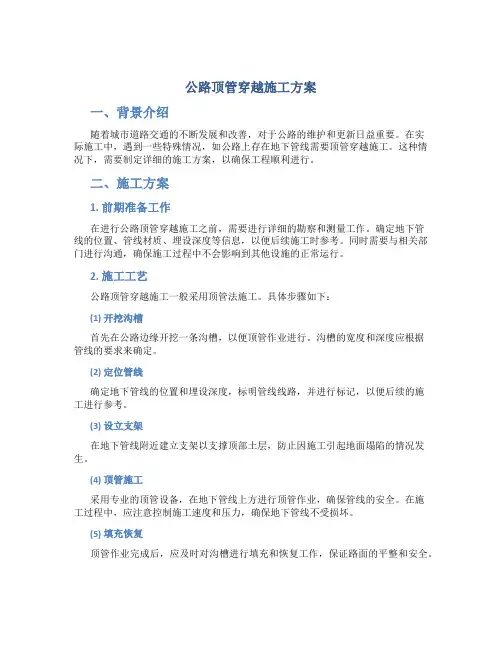

公路顶管穿越施工方案
