桑拿浴给排水设计
公共浴室给水排水工程课程设计
管道材料选择：根据给水系统的要求，选择合适的管道材料，如铸铁、钢管、塑料等。
管道布置：根据浴室的平面布局和给水系统的设计要求，合理布置管道的位置和走向。
管道敷设：采用明装或暗装方式，确保管道安装牢固、美观，同时便于维修和更换。
管道防护：采取必要的措施，如加装套管、支撑和固定等，防止管道受压、振动、变形和位移。
给水排水工程预算内容与计算
预算内容：包括材料费、人工费、机械费、其他直接费和间接费用等
预算编制：需结合工程实际情况，合理安排各项费用
注意事项：考虑材料价格波动、人工费用调整等因素
计算方法：采用定额法、单价法和实物法等
造价分析方法与优化建议
造价分析方法：对比分析法、因素分析法、动态分析法等
优化建议：采用新材料、新工艺、新ck to unlimited possibilities
公共浴室给水排水工程课程设计
目录
01
添加目录标题
02
公共浴室给水系统设计
03
公共浴室排水系统设计
04
公共浴室给水排水系统施工图绘制
05
公共浴室给水排水工程预算与造价分析
06
公共浴室给水排水工程验收与维护管理
01
添加章节标题
02
管道布置方式：明装或暗装，确定管径、坡度等参数
管道敷设方法：直埋、管沟、架空等，考虑维修、安全等因素
设备与材料选择
排水管道：选择耐腐蚀、耐压、耐温的优质管材，如PVC管、铸铁管等。
排水泵：选择高效、低噪音、易于维护的排水泵，确保排水顺畅。
污水处理设备：根据排水量选择合适的污水处理设备，如过滤器、沉淀池等。
工程预算编制方法
确定工程预算定额：根据工程图纸、施工方案和地区材料价格等信息，确定每项工程内容的预算定额。
公共浴室给水排水工程设计5
第5章 公共浴室给水排水工程设计
（1）生活日用水量（按60℃计）大于或等于10m3且原水总硬度（以碳酸钙计） 大于300mg/L时，宜进行水质软化处理或稳定处理。 洗衣房日用水量（按60℃计）大于或等于10m3且原水总硬度（以碳酸钙 计）大于300mg/L时，应进行水质软化处理；原水总硬度（以碳酸钙计）为 150～300mg/L时，宜进行水质软化处理。
第5章 公共浴室给水排水工程设计
在设计中，可直接查国家标准图集：《管道和设备保温、防结露及电伴热》 03S401来确定保温材料及保温层厚度，或如《全国民用建筑工程设计技术措 施/给水排水》2003表6.11.3-2、3。
同程式
Ⅰ各循环路程基本相等的热水供给系统。
Ⅱ特点：各循环路程、水头损失、热损失近似相等。热水、热量配给相对均衡。
根据《建筑给水排水设计规范》GB50015-2003中5.2.11条规定，循环系统应 采用同程供水方式。
一般公共浴室常采用定时供应、开式、同程式机械循环热水供给系统。
5．保温
热水锅炉、热水机组、水加热器、储水器、分水器、热水配水干管和立管、 回水干管和立管应做保温，保温层的厚度理论上经计算确定，计算公式如下：
（4）系统对溶解氧控制较高时，宜采取除氧措施。如除氧仪。
第5章 公共浴室给水排水工程设计
3．确定热源和加热方式 热源选择首先考虑利用外来热源，如工业余热、废、太阳能、或区域性
锅炉房。无外部热源条件可利用时，可自备热源，如设蒸汽或热水锅炉房、 热水机组等。 确定加热方式是采用直接加热还是间接加热方式，作必要的计算（如统计 用水器具量、计算总热水用水量、需热量、热媒量、循环流量等），初选 加热设备、贮热设备；并根据建筑专业提供的资料图纸，确定设备房。 4．确定热水系统的管路形式 （1）确定采用单管供给系统还是双管供给系统 1）单管系统:用水点处不再（也不能）调节水温的热水供应系统。这种热水管 道系统简单，使用方便。常用于工业企业生活间和学校的淋浴室，但要求 系统应有热水水温稳定的技术措施。 2）双管系统:冷、热水管道分别供给到沐浴设备的热水供应系统。使用者可根 据个体需要调节冷热水混合量来调节水温。较单管系统系统而言，热水系 统复杂，要求冷热水系统压力平衡，设计要求高。常用于热水使用要求、 标准较高的公共浴室、洗浴中心等。 （2）确定系统是开式还是闭式。 按热水系统压力工况的特点分：开式和闭式热水系统。 1）开式 ①特点：配水点关闭时，系统仍与大气相通。 ②适用于：给水管道水压变化大，且用户要求水压稳定的供水系统。 ③注意：该方式须设置高位冷水箱和膨胀管。 在设有热水贮水罐或容积式水加热器的开式系统中，要设膨胀管。
公共浴场给水排水工程技术 ：循环式浴池给水系统
循环式浴池给水系统4．2．1 本条对循环式浴池给水系统的循环方式作了规定。
1 公共浴池推荐顺流式池水循环方式是为了节约水资源和能源，由于温泉的产水量不是无限的，如无节制地采用温泉水，会引起泉水水质淡化和海水化，甚至造成泉水枯竭，对水资源比较有限的地区很有意义。
我国水资源的分布很不均匀，少数地区的水资源比较丰富，但为了合理地利用水资源，所以不推荐采用直流式公共浴池池水循环方式，如有特殊需要，则应取得当地水资源主管部门的批准。
2 条文规定每座公共浴池应设置自己的独立循环给水系统，是为了保证按摩浴池的水质，防止交叉感染，方便经营管理和清洁卫生。
4 由于按摩浴池的池水温度一般维持在35℃～40℃范围内，如采用气-水喷射装置，会在浴池水中产生气泡，上升到浴池水面上就会破裂，造成军团菌四处飞溅，使入浴者吸入体内，给健康安全带来隐患。
所以，为了防止军团菌的扩散污染，条文规定温泉水源的按摩浴池不宜设置气-水喷射系统。
4. 2. 2 本条规定了原水为温泉水浴池和原水为淡水的热水浴池的循环水系统的组成内容。
4．2．3 规定循环周期应考虑的因素包括：1)水的透明度；2)水的浑浊度；3)使用人数；4)消毒方法等。
本规程循环周期是参考美国、英国、日本及澳大利亚等国的标准确定。
其中澳大利亚新南威尔士规定浴池和气泡池的循环周期不应超过1／3h(0．33h)；英国2009年修订版《游泳池池水处理和质量标准》则规定公共浴池的循环周期不超过6min；其他两个国家均规定浴池池水循环周期不超过0．5h。
我国投入使用的公共浴池的容积较大，如完全套用国外规定将会增加运行成本。
故根据国内工程实践，本规程以浴池的水容积为标准规定了浴池水的循环周期。
4．2．4 浴池循环水流量是计算浴池水净化处理设备容量的基本参数，它决定了净化处理系统的规模，它也是保证浴池池水符合卫生要求的依据之一。
国内外已建成工程的实践证明该公式是可行的，故本规程予以推荐。
4. 2．5 本条规定浴池循环水系统的设计原则：1 本款是为了防止循环水管道凹凸造成水流不均匀和产生局部滞水现象造成军团菌的孳生而作出的规定。

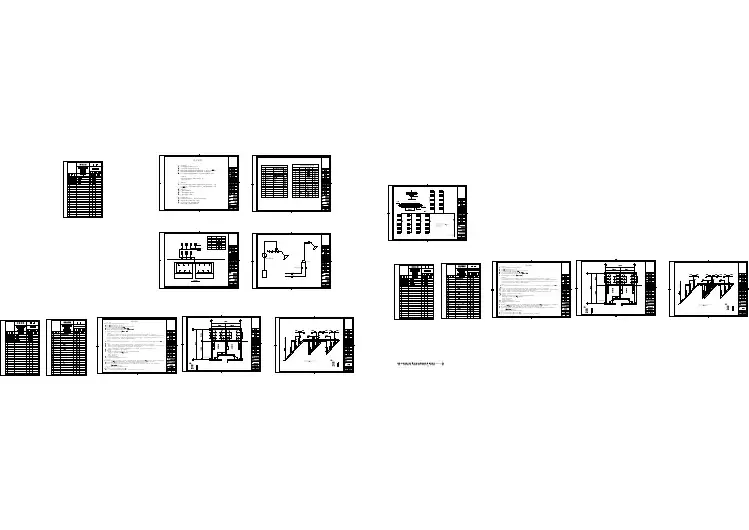

某高档办公楼淋浴房给排水设计图纸
桑拿浴给排水设计
桑拿浴给排水设计摘要：桑拿浴室是一种流行的休闲设施，它的设计和建造需要考虑多个方面，其中包括给排水系统的设计。
本文将探讨桑拿浴室给排水设计的要点和注意事项，以确保室内环境的舒适和健康。
引言：桑拿浴室作为一种具有热浴效果的传统设施，在现代社会中越来越受到欢迎。
给排水系统是桑拿浴室设计的重要组成部分，对于保持浴室内环境的清洁和卫生至关重要。
本文将从不同角度探讨桑拿浴室给排水设计的要点和注意事项。
一、地面排水系统设计：地面排水系统是桑拿浴室给排水设计中的重要部分。
地面排水系统应该能够迅速而有效地排除浴室内的水汽和污水，以确保浴室环境的舒适和健康。
在设计地面排水系统时，需要考虑到浴室内的水汽蒸发速度和热量释放，选择合适的地面排水口和管道尺寸，以确保排水效果的理想。
二、墙面排水系统设计：除了地面排水系统，墙面排水系统也是桑拿浴室给排水设计中重要的部分。
墙面排水系统可以有效地排除墙面上的水汽和污水，以避免墙面的积水和霉菌滋生。
墙面排水系统的设计应考虑到墙面材料的选择和安装方式，以及排水管道的布置和连接方式。
三、通风排气系统设计：除了给排水系统，通风排气系统也是桑拿浴室设计中的重要组成部分。
通风排气系统可以有效地排除浴室内的水汽和湿气，保持室内空气的清新和干燥。
在设计通风排气系统时，需要考虑到室内外气流的流动情况，选择合适的通风设备和管道尺寸，以确保通风效果的良好。
四、污水处理系统设计：桑拿浴室中产生的污水需要进行处理，以保护环境和防止污水污染。
污水处理系统设计应合理选择污水处理设备和工艺，以确保污水的有效处理和排放。
此外，还需要考虑到噪音和气味的控制，以避免对室内环境和周围居民造成不良影响。
公共浴池和健身休闲设施给水排水设计分析
第12章专用建筑给水排水工程12.4公共浴室和健身休闲设施给水排水设计1 . 公共浴室布置公共浴室根据使用性质分为城镇营业性公共浴室和工矿企业、机关、学校等团体公共浴室，以及工厂车间浴室、医院病房浴室和游泳池浴室等。
城镇公共浴室每天营业时间一般为8～16h，团体公共浴室每天营业时间约为2～6h。
服务对象不同的公共浴室布置各不相同，在营业性公共浴室中设备较为完善，包括有：淋浴间、盆浴间、浴池（热水池、温水池、冰水池）、桑拿间（干蒸间）、蒸气间（湿蒸间）、盥洗间、烫脚池等;另外还附设有休息床位、按摩间、机房、消毒间、美容美发室、厕所、更衣间、售票处、洗衣房、饮水间等，如图12-9所示。
在学校、办公楼、企业等为职工、学生服务的公共浴室中一般有淋浴器、浴盆、洗脸盆等不同组合的洗浴房间，还应设置更衣室、厕所、消毒间、值班室等附属房间。
图12-9公共浴室平面布置公共浴室应充分发挥浴室内设施的使用功能，每日最大洗浴人数为：N=nT / t (12-6)式中N—每日最大洗浴人数（个）t—每个洗浴者在浴室的平均停留时间(h)，可按0.5～1h选取；T—浴室每天工作时间(h)；n—浴室内床位或衣柜的数目（个）。
淋浴器和浴盆的数量根据其相应的负荷能力和洗浴人数确定，参见表12-12。
淋浴器可单间设置、隔断设置、通间设置，还可附设在浴池间和盆浴间，如图12-10所示。
盆浴间分单盆浴间、双盆浴间，也可附设在浴池间和淋浴间内，盆浴间前室设有床位、衣柜、挂钩。
盥洗间设有成排洗脸盆，其数量按10~16人/（个·h）确定。
浴室内为洗浴者服务的大便器数量可按表12-13 确定，男浴室内宜分隔出一间布置1～2个小便器。
图12-10淋浴间布置淋浴器负荷能力表12-12公共浴室内大便器设置数量表12-132 .水质、水温、热源公共浴室的供水水质应符合现行《生活饮用水卫生标准》的要求，冷水加热前应根据水质、水量、水温等因素，经过技术经济比较后确定是否需要进行水质软化处理。
公共浴室建筑给排水课程设计
水系统的施工与维
06
护
施工前的准备与注意事项
施工前需进行现场勘查，了解建筑结构、水文地质等情况。 根据设计图纸和规范要求，制定详细的施工计划和安全措施。 对施工人员进行技术交底，确保他们熟悉施工工艺和操作规程。 确保施工材料的质量符合要求，并对进场的材料进行验收和记录。
施工过程中的技术要求与质量控制
排放管道设计：合理设计排水管道，确保污水能够顺利排出，不发生淤积或倒灌现象。
污水处理设备：选择合适的污水处理设备，确保处理效果稳定可靠，同时考虑设备运行成本 和维护方便性。
公共浴室建筑给排
水系统的节能与环
05
保设计
节能设计措施
使用高效节能设备：如节能型热水器、低流量水龙头等。 合理利用太阳能：通过集热器将太阳能转化为热能，用于热水供应。 优化水泵运行：采用变频器控制水泵转速，根据用水量调整水压和流量。 冷热水分区：合理划分冷热水区域，避免浪费水资源。
添加项标题
排水方式：采用同层排水方式，排水管道不穿越楼板，而是在 本层楼面进行排水
添加项标题
节水措施：采用节水型卫生器具，如感应式水龙头、淋浴器等， 同时设置回水利用设施，如回水收集器、回水水箱等
添加项标题
防噪防震：针对给排水管道的噪声和震动问题，采取相应的防 噪防震措施，如设置减震器、隔音材料等
课程设计的实践环节与操作流程
实践环节：实地考察、案例分析、模拟设计 操作流程：需求分析、方案设计、施工图绘制、施工配合与验收 实践环节的意义：加深理论知识的理解，提高实际操作能力 操作流程的重要性：确保设计方案的可行性和实际效果
课程设计的成果评价与改进方向
成果评价：是否达 到预期目标，技术 可行性如何
01
添加章节标题
浴室给排水工程施工方案与技术措施
浴室给排水工程施工方案与技术措施
1. 施工方案
1.1 施工准备
- 确定浴室给排水工程的具体位置和设计方案。
- 准备所需的施工材料和工具。
- 组织施工人员，确保其具备必要的技术能力。
1.2 施工步骤
1. 测量和确定浴室内的给排水位置。
2. 在墙面、地面等合适的位置开凿管道走向所需的开槽。
3. 安装排水管道，确保其畅通无阻。
4. 安装给水管道，确保其与主管道的连接紧密，无漏水现象。
5. 根据浴室布局，安装洗手盆、马桶、淋浴器等给水设备，并连接到供水管道。
6. 检查所有管道连接处是否牢固，防止漏水和渗漏现象。
2. 技术措施
2.1 排水技术措施
- 确保排水管道的倾斜度合适，以保证排水顺畅。
- 在排水管道的弯曲处使用弯头或排水弯，以减少管道内的反
流和堵塞。
- 安装水封装置，以防止下水道中的恶臭气体逆流。
2.2 给水技术措施
- 在给水管道的接头处使用密封胶垫或密封胶水，以防止漏水。
- 确保给水管道与主管道之间的连接紧密，避免水压不稳定和
漏水。
- 定期清洗水龙头和过滤器，以保持供水质量和水流畅通。
以上是浴室给排水工程施工方案与技术措施的简要介绍。
在进
行施工前，应确保方案的合理性，并严格按照相关标准和要求进行
操作。
在施工过程中，应加强质量监控和验收，及时处理施工中出
现的问题，确保浴室给排水系统的安全、高效运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桑拿浴给排水设计
桑拿浴室给排水设计主要包括两个方面：一是用水量计算，二是水力按摩池系统及管道设计。
一、桑拿浴室用水量计算:
1.冷水用量计算及管径确定
1.1.淋浴用水
淋浴间冷热水一般采用循环式双管供水，以免多个淋浴器同时使用时互相干扰，导致冷热
水混合不均，管径由设计秒流量确定。
1.1.1最高日淋浴用水量计算：
Qd1=m×q×L(按淋浴间数计) （式1-1-1a）
或
Qd1=n×q×w(按床位数计) （式1-1-1b）
式中： Qd1--最高日淋浴用水量；
m--淋浴间数；
q--每个顾客每次淋浴用水量，取200 L/人，水温60 ℃；
L--每个淋浴间一天接待顾客人数，取8～12人；
n--按摩床数量；
w--每床一天接待顾客人数，取3～4人。
1.1.2最高时淋浴用水量计算：
Qh1=k×(Qd1/H)(式1-1-2)
式中： Qd1--最高日淋浴用水量；
Qh1--最高时淋浴用水量；
k--时变化系数，取2.5；
H--营业时间，取8～12 h。
1.2.按摩池补充水水量计算：
1.2.1按摩池容积补充水水量计算：
Qd2=k×q
Qh2=k×(q/H)
式中： q--按摩池容积，（包括冷、热、暖三个水池）三温池容积；
k--每日按摩池补充水的百分比，可取15%～20%；
H--营业时间，取8～12 h。
1.2.2根据按摩池同时使用人数计算（按每人补充水量75 L/d计）：
不同大小的成品按摩池容积
座位 1 4 5 6 8 12
按摩池水的容量（L）400 1400～1800 1800～2200 2200～2600 3000～3400 4200～4600 注：
（1）按摩池补充水量较少，一般12座位的按摩池每天的补水量为0.8～0.9（m3/h）；
（2）初次加水量较大，但考虑到其初次加水一般放在非营业时间，与淋浴用水时间错开，所以冷热水进水管管径仍可按补水量计，一般取DN 25 mm。
1.3.桑拿洗衣用水水量计算：
Qd3=n×w×g×q （式1-3-1）
式中： g--每位桑拿浴顾客每次所用织品的重量，取3 kg/人
q--洗涤干织品所需用水量，取40～60 L/kg
n--按摩床数量
w--每床一天接待顾客人数，取3～4人
注：如果桑拿中心洗衣委托外单位，其用水量可不计入总用水量。
1.4.电脑蒸汽房用水水量计算：
Qd4=n×w×q （式1-4-1）
式中 n--电脑蒸汽房数量
w--每日电脑蒸汽房接待顾客人数，取3～4人
q--每个顾客用水量，取250 L/人
1.5.桑拿浴室冷水总的用水量：
Q=(Qd1+Qd2+Qd3+Qd4)×(1.15～1.20)
2.热水量确定
2.1.桑拿浴室各功能区用水量L/(人•次)
桑拿浴室功能区
淋浴
水温60℃多功能电脑蒸汽房
水温60℃
按摩池补水
水温60℃
用水量L/(人•次) 80～100 120～130 110
2.2.换热器选择：
2.2.1先求出热水总用水量；
2.2.2根据设计耗热量公式计算换热量：
Q=Kh×m×q(tr-t1)×C/(H×3600) （式2-2-2）
式中： Q------ 设计小时耗热量，W
m--一天接待总人数
q---- 热水用水定额，L/(人•d)
Kh------- 时变化系数
H-------- 营业时间，取8～12 h
tr -------- 热水温度，℃
t1 -------- 冷水温度，℃
C -------- 水的比热，J/(kg•℃)
二、三温池（包括冷、热、暖三个水池）的工艺设计
1.水力按摩池（俗称三温暖）的水温
热水池（40～42℃）
温水池（37～39℃）
冷水池（7～10 ℃）
1.1.冷水池专门为了配合桑拿房或蒸汽房的使用而设计，使用桑拿或蒸汽房之后，体表血管处
在极度扩张之中，进入冷水池后，体表温度急速降低，使体表血管急剧收缩。
如此反复刺
激对体内毒素的排出有极大的好处。
1.2.温水池温度与人体接近，适于长时间停留，加上特制的水力按摩喷嘴对人体主要穴位的冲
击，使身体充分放松。
1.3.热水池的温度较高，身体肌肉会更加放松，使之彻底达到放松的目的。
2.水力按摩池按照制造材料及工艺不同分为玻璃钢成品水力按摩池和混凝土现场浇铸式(土
建式)：
2.1.玻璃钢成品水力按摩池的管道及设备在原厂制造，现场拼装方便，节省施工时间，同时防
水性能好，表面光滑，座位舒适感好，但价格较贵；
2.2.混凝土现场浇铸式(土建式)施工较复杂，表面舒适感不及前者，但浴池尺寸可根据业主需
要及现场大小确定，价格较前者便宜。
2.3.成品水力按摩池分成几种规格（如1座位，4座位，5座位，6座位，8座位，12座位等），
给排水设计较简单，只需按产品样本要求接入冷热水管即可；
2.4.土建式三温池可分为冰池、热水池、温水池，其工艺流程如（图-1）、（图-2）。
2.5.水力按摩池特点：
2.5.1因水质较游泳池差，其循环周期短（一般取15～20 min）；
2.5.2过滤沙缸一般采用进口小型沙缸，尺寸较国产碳钢滤罐小，平时过滤、反冲洗等流程控制
是通过沙缸顶部的多向选择阀，方便简单，不像普通国产碳钢滤罐那样通过复杂的阀门控
制（进口过滤沙缸滤料一般采用细石英砂，滤速可达50 m/h左右）；
2.5.3按摩水泵流量根据按摩喷头个数确定；
2.5.4按摩喷头数根据浴池同时使用人数确定；
2.5.5水力按摩喷头分为内水型和外水型两种（国内内水型用得多），其出水量根据产品样本确
定（一般平均出水量为2.30m3/h）。
2.5.6为了保持浴池内水量及水面稳定，需设平衡水箱；因过滤水泵及按摩水泵同时工作，一般
平衡水箱容积不应小于浴池容积。
三、排水系统设计
1.桑拿房及蒸汽浴室地面均设DN 50 mm地漏一个，排除地面集水；
2.在桑拿的淋浴间应铺一层塑料疏水席，下设明沟或地漏排水，地漏大小根据淋浴间数量确
定；
3.机房设一个DN100mm或DN75 mm地漏。
四、机房设计
1.机房应靠近三温池，面积10～15 m2；
2.若场地尺寸限制，可双层布置，但管路布置复杂，维修不方便。
