光纤熔接的实验报告一、实验目的本次实验的主要目的是掌握光纤熔接的基本原理和操作技能，了解光纤熔接机的工作原理和使用方法，能够熟练地进行光纤的熔接，并对熔接后的光纤质量进行评估和测试。
二、实验原理光纤熔接是将两根光纤通过高温电弧使其端面熔化，然后在一定的外力作用下使两根光纤的纤芯融合在一起，形成一个连续的光传输通道。
光纤熔接的关键在于精确对准光纤的纤芯，并控制好熔接的温度、时间和压力等参数，以确保熔接后的光纤具有低损耗、高强度和良好的稳定性。
三、实验仪器和材料1、光纤熔接机：用于实现光纤的熔接操作。
2、光纤切割刀：用于将光纤切割成平整的端面。
3、剥线钳：用于去除光纤的涂覆层。
4、酒精棉：用于清洁光纤端面。
5、待熔接的光纤：单模光纤或多模光纤。
四、实验步骤1、准备工作检查光纤熔接机的电源、电极、加热炉等部件是否正常。
打开熔接机电源，进行预热和校准。
2、光纤处理使用剥线钳去除光纤两端的涂覆层，长度约为 30mm 左右。
用酒精棉清洁光纤端面，去除污垢和杂质。
使用光纤切割刀将光纤切割成平整的端面，切割角度应小于05 度。
3、安装光纤将处理好的两根光纤分别安装在熔接机的左右夹具上，确保光纤的端面与夹具的端面紧密接触。
调整光纤的位置，使其纤芯在显微镜下能够清晰可见，并尽量对准。
4、进行熔接选择合适的熔接模式（单模或多模）和熔接参数（如熔接电流、熔接时间等）。
按下熔接机的熔接按钮，启动熔接过程。
在熔接过程中，熔接机将通过高温电弧使光纤端面熔化，并在一定的压力作用下使两根光纤的纤芯融合在一起。
5、熔接质量评估熔接完成后，通过熔接机的显示器观察熔接后的光纤图像，评估熔接质量。
主要观察指标包括纤芯对准情况、熔接点的形状、有无气泡和裂纹等。
如果熔接质量不理想，可以重新进行熔接。
6、保护熔接点使用热缩管对熔接点进行保护。
将热缩管套在熔接点上，然后用加热枪加热使其收缩，紧密包裹住熔接点。
五、实验数据和结果本次实验共进行了10 次光纤熔接，其中成功熔接9 次，失败1 次。
光纤熔接实验报告收获(3篇)
第1篇一、实验背景与目的随着信息技术的飞速发展，光纤通信已成为现代通信的主要传输手段。
光纤熔接技术作为光纤通信系统中至关重要的环节，其质量直接影响到整个系统的性能和稳定性。
本次实验旨在通过实际操作，了解光纤熔接的原理和步骤，掌握光纤熔接的基本技能，提高实验操作能力，为今后从事光纤通信相关工作打下坚实基础。
二、实验内容与步骤1. 光纤剥皮与切割：首先，使用剥线钳将光纤涂覆层剥除，露出裸纤。
然后，使用光纤切割刀将裸纤切割成规定长度，确保切割面平整。
2. 光纤端面处理：将切割好的光纤端面置于显微镜下观察，确保端面无毛刺、裂纹等缺陷。
使用光纤清洁纸和清洁液对端面进行清洁，提高熔接质量。
3. 光纤熔接：将清洁后的光纤端面插入熔接机，按照熔接机说明书设置熔接参数，如熔接温度、熔接时间等。
待熔接机提示熔接完成时，取出熔接好的光纤。
4. 光纤熔接质量检测：使用光纤测试仪对熔接点进行测试，检查熔接点的损耗和反射率，确保熔接质量符合要求。
三、实验收获1. 理论知识的巩固：通过本次实验，我对光纤熔接的原理、步骤和注意事项有了更加深入的了解，巩固了光纤通信的相关理论知识。
2. 实际操作技能的提升：在实验过程中，我学会了使用剥线钳、光纤切割刀、熔接机等工具，掌握了光纤剥皮、切割、熔接和检测等基本操作技能。
3. 团队协作能力的提高：实验过程中，我与同学们相互配合，共同完成了实验任务，提高了团队协作能力。
4. 问题解决能力的增强：在实验过程中，遇到一些技术问题，如光纤端面处理不当导致熔接质量不佳等，通过查阅资料、请教老师和同学，最终找到了解决问题的方法，增强了问题解决能力。
5. 安全意识的提高：在实验过程中，我严格遵守实验操作规程，注意安全防护，如佩戴护目镜、手套等，提高了安全意识。
四、实验总结本次光纤熔接实验让我受益匪浅，不仅提高了我的专业知识和技能，还锻炼了我的团队协作能力和问题解决能力。
在今后的学习和工作中，我将继续努力，不断提高自己的综合素质，为我国光纤通信事业贡献力量。
光纤熔接的实验报告
光纤熔接的实验报告光纤熔接的实验报告引言：光纤作为现代通信的重要组成部分，其质量对通信的稳定性和传输速度有着重要影响。
而光纤熔接技术则是保证光纤连接质量的关键环节之一。
本实验旨在通过光纤熔接实验，探究光纤熔接技术的原理和操作步骤，以及其对光纤连接质量的影响。
一、实验目的本实验的主要目的是通过光纤熔接实验，深入了解光纤熔接技术的原理和操作步骤，并验证其对光纤连接质量的影响。
二、实验设备和材料1. 光纤熔接机：用于将两根光纤进行熔接。
2. 光纤切割刀：用于将光纤切割成合适的长度。
3. 光纤熔接机配套的电源线、电源适配器等。
4. 光纤连接盒：用于保护光纤连接处。
5. 光纤清洁纸：用于清洁光纤表面。
6. 光纤熔接实验样品：包括光纤、光纤连接盒等。
三、实验步骤1. 准备工作：将光纤熔接机接通电源，等待其预热。
2. 光纤准备：使用光纤切割刀将两根光纤切割成合适的长度，并用光纤清洁纸清洁切割面。
3. 光纤熔接：将两根光纤的切割面对齐，放入光纤熔接机的熔接槽中，按下熔接按钮开始熔接。
4. 熔接评估：待熔接完成后，取出熔接好的光纤连接处，用显微镜观察其质量，并进行光纤连接盒的安装。
5. 清洁和保养：使用光纤清洁纸清洁光纤熔接机的熔接槽和显微镜等部件，保持设备的清洁和良好状态。
四、实验结果与分析通过本次实验，我们成功地完成了光纤熔接的操作，并得到了一些有关光纤连接质量的结果。
观察熔接好的光纤连接处，我们发现其连接面呈现出均匀、光滑的状态，没有明显的裂纹或空隙。
这表明光纤熔接技术能够实现高质量的光纤连接，确保光信号的稳定传输。
光纤熔接技术的成功与否，与多个因素有关。
首先，光纤的切割长度和质量对熔接结果有直接影响。
如果光纤切割不准确或表面不干净，将会导致熔接的质量下降。
其次，光纤熔接机的性能和操作也是关键因素。
熔接机的预热时间、熔接温度和熔接时间等参数的设置，都需要根据具体情况进行调整，以获得最佳的熔接效果。
光纤连接盒的安装也是关键步骤之一。
光纤的熔接实验报告
一、实验目的1. 熟悉光纤熔接工具的功能和使用方法；2. 掌握光纤端面制作和光缆开剥的技巧；3. 学会使用光纤熔接机进行光纤熔接；4. 了解光纤熔接过程中的注意事项，提高熔接质量。
二、实验原理光纤熔接是利用高温加热使两根光纤端面熔融后，在一定的压力下使两根光纤紧密结合，形成低损耗的光纤连接。
熔接过程中，光纤端面的处理、熔接温度的设定、压力的施加以及熔接时间的控制等都是影响熔接质量的关键因素。
三、实验仪器与材料1. 光纤熔接机（FSM-60S）；2. 光纤剥线钳；3. 光纤切割刀；4. 光纤清洁纸；5. 光纤；6. 光纤熔接接头；7. 计时器。
四、实验步骤1. 光纤开剥：使用光纤剥线钳剥除2cm左右的光纤被覆层，注意保持光纤端面的清洁。
2. 光纤切割：使用光纤切割刀将光纤切割成所需长度，确保切割面平整。
3. 光纤清洁：使用光纤清洁纸擦拭光纤端面，去除残留的杂质。
4. 光纤熔接：a. 将光纤端面放入光纤熔接机中，调整熔接温度和压力；b. 启动熔接机，开始熔接过程；c. 观察熔接过程中的变化，确保熔接质量；d. 熔接完成后，取出光纤接头，检查熔接质量。
5. 熔接质量检查：使用光纤测试仪测试熔接后的光纤接头，检查熔接损耗和反射损耗。
五、实验结果与分析1. 熔接损耗：本次实验中，熔接后的光纤接头损耗小于0.1dB，满足实际应用需求。
2. 反射损耗：熔接后的光纤接头反射损耗小于-40dB，满足实际应用需求。
3. 熔接质量：熔接后的光纤接头端面平整，无明显瑕疵，熔接质量良好。
六、实验总结通过本次实验，我们掌握了光纤熔接的基本原理和操作方法，了解了光纤熔接过程中的注意事项。
在实验过程中，我们注意以下几点：1. 光纤端面处理要干净、平整；2. 熔接温度和压力要适中；3. 熔接时间要适中；4. 注意熔接过程中的变化，及时调整熔接参数。
本次实验结果表明，通过熟练掌握光纤熔接技术，可以有效地降低光纤损耗，提高光纤通信系统的性能。
光纤溶借实验报告

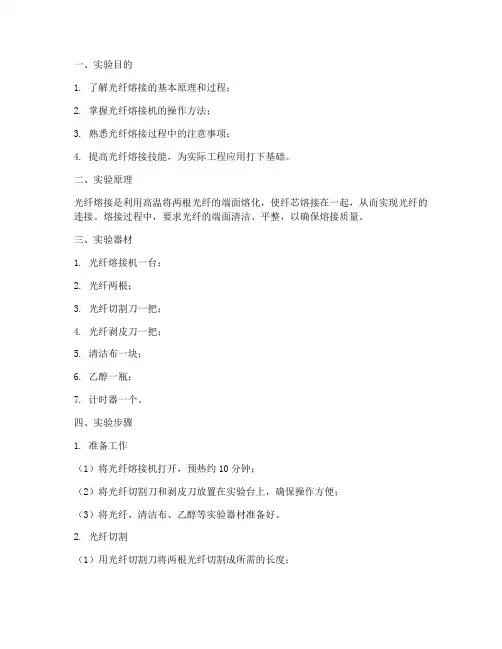

一、实验目的1. 了解光纤熔接的基本原理和过程；2. 掌握光纤熔接机的操作方法；3. 熟悉光纤熔接过程中的注意事项；4. 提高光纤熔接技能，为实际工程应用打下基础。
二、实验原理光纤熔接是利用高温将两根光纤的端面熔化，使纤芯熔接在一起，从而实现光纤的连接。
熔接过程中，要求光纤的端面清洁、平整，以确保熔接质量。
三、实验器材1. 光纤熔接机一台；2. 光纤两根；3. 光纤切割刀一把；4. 光纤剥皮刀一把；5. 清洁布一块；6. 乙醇一瓶；7. 计时器一个。
四、实验步骤1. 准备工作（1）将光纤熔接机打开，预热约10分钟；（2）将光纤切割刀和剥皮刀放置在实验台上，确保操作方便；（3）将光纤、清洁布、乙醇等实验器材准备好。
2. 光纤切割（1）用光纤切割刀将两根光纤切割成所需的长度；（2）将切割好的光纤放置在实验台上，用清洁布擦拭光纤端面，确保端面干净、平整。
3. 光纤剥皮（1）用光纤剥皮刀将光纤的涂覆层剥除，露出光纤的纤芯；（2）用清洁布擦拭光纤纤芯，确保纤芯干净、无污物。
4. 光纤熔接（1）将两根光纤的纤芯对齐，确保纤芯中心对准；（2）将光纤放入光纤熔接机，调整熔接机参数；（3）按下熔接机熔接按钮，熔接光纤；（4）观察熔接过程，确保熔接质量。
5. 熔接质量检查（1）用清洁布擦拭熔接后的光纤端面；（2）将熔接后的光纤放入光纤熔接机，检查熔接质量；（3）若熔接质量良好，继续进行实验；若熔接质量不理想，重新进行熔接。
五、实验结果与分析1. 实验结果通过本次实验，成功完成了两根光纤的熔接，熔接质量良好。
2. 实验分析（1）光纤熔接过程中，光纤端面的清洁、平整至关重要，直接影响熔接质量；（2）熔接机参数的设置对熔接质量也有很大影响，需要根据实际情况进行调整；（3）在熔接过程中，注意观察熔接情况，确保熔接质量。
六、实验结论通过本次实验，掌握了光纤熔接的基本原理和操作方法，提高了光纤熔接技能，为实际工程应用打下了基础。
光纤熔接实验报告8页
光纤熔接实验报告8页一、实验目的本实验的目的是通过使用光纤熔接机和光源和光功率计等设备，学习光纤熔接技术，探究如何进行高效而准确的光纤连接。
同时，本实验还旨在了解光纤关键参数的选择、优化和对接方案的设计以及光纤连接的复杂度与稳定性。
二、实验原理光纤熔接技术是一种将两根光纤通过加热使其熔接在一起的技术。
主要步骤为：1.将待连接的两根光纤端面进行清洗，并在熔接前进行切割。
清洗可以使用乙醇、去离子水等。
2.将清洗好的光纤插入熔接机的镜头，进行端面照射和检测。
3.将两根光纤的端面对准，并进行预先放电。
4.将两根光纤的端面粘合在一起并熔接。
5.将熔接的光纤进行切割和抛光处理，使其断面的形状和大小都符合要求。
6.使用光功率计等工具进行性能测试。
三、实验步骤1.清洗两根待连接的光纤。
4.打开熔接机的熔接程序，进行正式的熔接连接。
5.连接完成后，进行光功率测试，并根据需要进行进一步的切割和抛光处理。
四、实验结果在本次实验中，我们成功地完成了两根光纤的熔接工作，并且最后的光功率测试结果表明连接效果良好。
五、实验中的注意事项1.在熔接前需要进行良好的清洗，避免污染问题。
2.熔接中不要过度热量，否则会导致光纤熔断。
3.需要对玻璃棒距离进行精确的调整。
通过本次实验，我们成功掌握了光纤熔接技术，并了解到了光纤连接过程的复杂性和技术性。
同时，我们也发现，现代化的熔接机和相关设备在提供高效和准确的光纤连接服务方面发挥着重要的作用。
在今后的学习和研究过程中，我们将继续深入学习和探索更多关于光纤连接和通信技术的细节和问题，以更好地推动行业发展和进步。
光纤熔接实验报告
【实验步骤及过程记录】1、使用光纤剥线钳剥除2cm左右的光纤被覆，光纤剥线钳上有3个钳孔，孔径尺寸由大至小分别用于剥除光纤的塑料保护层、光纤的被覆以及树脂涂层。
在剥除时，注意将光纤置于刀孔正中间，防止光纤折断或扭曲；此外光纤应尽量保持平直，避免过度弯曲裸光纤，从而导致光纤变形影响熔接参数。
（剥线钳可以适度倾斜，方便快速剥除被覆等）2、用蘸有酒精的镜头纸擦净光纤，去除光纤表面的被覆残留。
擦拭时应注意避免重复污染，擦拭干净后不能再触碰裸光纤。
3、按步骤用光纤切割刀切断光纤。
光纤切割刀的截面如图所示。
将清洁后的裸光纤放置在光纤切割刀中较小的V型槽中（如果固定端有被覆，应置于较大槽内），保持光纤与刀片垂直。
切断后的裸光纤不能再触碰或者切割。
（注意光纤碎屑要统一集中处理）图1 光纤切割刀示意图将切割好的光纤断面拿到电子显微镜下观察其端面，用CCD捕捉拍摄结果如下图，由于这个步骤仅用来观察断面大致是否均匀，精细参数仍需要用熔接机测定，故实验过程仅拍摄一两张断面放大图像。
图2 光纤切断面显微图像由于光纤断面人为将其略向上扬地放在载物台上，切割良好的画面应该是断面略微向外均匀凸起，边缘明暗较均匀。
4、打开ETK9724098 Type-36型光纤熔接机的顶盖，把LCD显示屏竖起后，接通熔接机的电源，把开关置于AC档；屏幕上显示“熔接方式菜单”，设定为“自动方式”；“熔接条件”设定为“SMF”；“选项”的第一个副菜单为放电时间设定，第二个为数据存储方式选择，这两个选项是根据光纤类型默认设定的。
图3 熔接机截面图和正确放置光纤的方法5、参数调整完毕，打开防风盖将处理好的光纤放置于熔接机的V形槽中。
注意放置光纤时手尽量不触碰光纤和熔接机核心部件，而且两端光纤不能伸过尖端电弧，否则熔接时出现“距离错误”，正确放置方式如下图所示。
光纤平整放置后，盖好防风盖和顶盖。
6、按下“SET”键，熔接机开始自动熔接。
从屏幕中可以看到，熔接机将两根光纤在水平和垂直两个方向进行准直和方位对准（X、Y方向），然后进行距离调整。
熔接光纤的实验报告(3篇)
第1篇一、实验目的1. 了解光纤熔接的基本原理和过程；2. 掌握光纤熔接机的使用方法；3. 熟悉光纤熔接过程中的注意事项；4. 提高光纤熔接操作技能，提高熔接成功率。
二、实验原理光纤熔接是一种将两根光纤的端面熔接在一起的技术，目的是实现光纤的连接。
熔接过程中，利用光纤熔接机将光纤端面熔化，然后迅速冷却，使两根光纤的纤芯和包层熔接在一起，形成一个完整的连接。
三、实验器材1. 光纤熔接机：用于熔接光纤的设备；2. 光纤：实验用的光纤，要求长度、型号、芯径等参数一致；3. 光纤剥皮刀：用于剥去光纤外皮；4. 光纤切割刀：用于切割光纤；5. 热缩管：用于固定熔接后的光纤；6. 计时器：用于记录熔接时间；7. 望远镜：用于观察熔接过程；8. 计算机及软件：用于记录实验数据和分析结果。
四、实验步骤1. 准备实验器材：将光纤熔接机、光纤、剥皮刀、切割刀、热缩管等实验器材准备好。
2. 剥去光纤外皮：将光纤一端的外皮剥去，注意不要损伤光纤内部。
3. 切割光纤：使用光纤切割刀将光纤切割成一定长度，确保两根光纤的长度一致。
4. 制作光纤端面：将光纤端面打磨光滑，确保端面与光纤轴心垂直。
5. 熔接光纤：将两根光纤放入光纤熔接机中，调整熔接机参数，使光纤端面熔接。
6. 冷却熔接点：熔接完成后，迅速将熔接点冷却，使光纤端面凝固。
7. 固定熔接点：使用热缩管将熔接点固定，确保连接牢固。
8. 检查熔接质量：使用望远镜观察熔接点，确保熔接点光滑、无气泡、无裂纹。
9. 记录实验数据：记录熔接时间、光纤型号、熔接机参数等实验数据。
五、实验结果与分析1. 实验结果：通过实验，成功熔接了两根光纤，熔接点光滑、无气泡、无裂纹，连接牢固。
2. 分析：实验过程中，严格按照实验步骤进行操作，注意光纤剥皮、切割、端面制作等环节的质量，确保熔接质量。
六、实验总结1. 通过本次实验，掌握了光纤熔接的基本原理和操作步骤；2. 熟悉了光纤熔接机的使用方法，提高了熔接操作技能；3. 了解了光纤熔接过程中的注意事项，为实际工程应用奠定了基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验：光纤的熔接
实验目的：
1.了解光纤以及熔接光纤所使用的工具；；
2.掌握基本熔接光纤的步骤；
3.可以熟练的完成光纤的熔接并且成功率很高；
实验环境：
光纤熔接过程中使用的工具主要有：光纤熔接机、光纤切割刀、剥线钳、热缩套管、酒精和脱脂棉球、卫生纸。
另有辅助工具：十字螺丝刀、红光笔、光纤终端盒、剪刀等。
它们作业如下：
光纤熔接机：用来熔接光纤；
光纤切割刀：用来制作光纤端面；
剥线钳：用来剥去光纤束管和涂敷层；
热缩套管：放在光纤熔接处保护光纤；
酒精棉球：用来清理光纤；
卫生纸：用来清理光纤上的油层；
十字螺丝刀：用来拆卸终端盒；
终端盒：用来盘放熔接好的尾纤，起保护作用；
剪刀：用来剪去光缆和尾纤中的保护丝绒等；
光纤配线架：
ST耦合器、SC耦合器：
光纤，尾纤
红光笔：使用红光笔进行测试，是否连接成功；
光纤熔接步骤：
第一步：测量；
首先使用卷尺测量从一座建筑物到另一座建筑物之间的距离为多少，以及确定相应使用光纤的长度（包含预留的长度和建筑物之间的距离）；
第一步：开揽；
首先使用横向开揽刀将黑色光纤外表去皮；
第二步：分揽；
在分揽之前先将热缩套管套在光纤和尾纤上，用剥线钳去掉光纤及尾纤上的保护层，再用剥线钳的后端口剥去涂敷层，剥涂敷层时用力一定呢个要适中，用力轻涂敷层不容易去掉，用力过大会把纤芯刮坏，方法为：左手拇指和食指捏紧光纤，使之成水平状，所露长度以5cm为宜，余纤在无名指、小拇指之间自然打弯，以增加力度，防止打滑。
“稳”，即剥纤钳要握得稳。
“快”，即剥纤要快，剥纤钳应与光纤垂直，上方向内倾斜一定角度，然后用钳口轻轻卡住光纤，右手随之用力，顺光纤轴向平推出去，整个过程要自然流畅，一气呵成。
观察光纤及尾纤剥除部分的涂敷层是否全部剥除，若有残留应重剥，如有极少量不易剥除的涂敷层，使用酒精棉球沾上酒精，然后擦拭清洁；
第三步：打开熔接机；
第四步：制作对接光纤端面；
将清洁好的光纤及尾纤用光纤切割刀切割光纤；在切割裸纤时应注意：第一，在放光纤时先把割刀位置推好；第二，光纤要放到V型槽内，不能偏差；第三，涂敷层前段距离切割刀16mm左右；第四，切割刀的右侧紧固压件一定要压紧；第五，切割时，推刀要果断。
第六，切割完成后拿光纤时注意切割面不要碰任何东西，不要在空气中放置时间过长，直接放到熔纤机中，另一端也要赶紧做好，因为且各端面在空气中暴露时间过长会影响熔接质量；第七，切割掉的废光纤头要放到安全的地方，以免扎到人。
第五步；放置光纤；
光纤切割好要立即放到熔纤机中，熔纤机平台要保证洁净无灰尘，如有灰尘，要用酒精棉球擦拭干净，放置光纤时要放到V型槽内，光纤的前段要平稳，不能翘起，不能超过电极，放好后压下紧固件，盖好防风盖，等另一端尾纤也放好后开始熔接。
在光纤溶解过程中，我们一般选择自动熔接，即放好光纤后，按熔接机右侧带箭
头的绿色按键，光纤熔接机会自动校准，在精确对准后，自动放电熔接并计算熔接损耗。
光纤熔接好后，安右侧红色按键复位。
然后打开防风盖，轻轻拿出熔接好的光纤，把热缩套管轻轻放到接头处（注意热缩管一定要包含光纤的保护层），然后放到加热机中，放置好后按熔接机右侧的加热按键，开始自动加热，当加热好后，加热之时灯会自动熄灭，加热好后不要着急拿出，待热缩管晾一会定型后在取出。
第六步；盘纤；
先将热缩后的套管逐个放置于固定槽中，然后再处理两端余纤，将尾纤另一侧插到终端盒上；
第七步：封盖；
拧上螺丝，封盖，将终端盒固定到配线架上；
第八步：测试
使用红光笔中的激光照光缆中的纤芯，当在另一侧观察到红点时，表示连接成功！
在试验过程中可能出现的问题：
1.当去掉涂敷层，应该将切割刀与光纤成一定的角度，剥涂敷层时用力一定呢个要适中，用力轻涂敷层不容易去掉，用力过大会把纤芯刮坏；
2.当涂敷层去掉后，切割完成后拿光纤时注意切割面不要碰任何东西，不要在空气中放置时间过长，直接放到熔纤机中，另一端也要赶紧做好，因为且各端面在空气中暴露时间过长会影响熔接质量；
3.在切割时要推刀果断迅速，否则会造成端面不平；
4.在切割完成后记得盖好防风盖；
在做好一个光纤时放入光纤熔接机中，光纤不能超过电极，放好后压下紧固件，盖好防风盖，在制作另一端光纤，否则空气中的灰尘可能会落到光纤上，影响实验结果；
5.套上热缩套管后应该多加小心，避免将光纤折断；
实验心得：
通过光纤的熔接实验，使我们有机会得以了解到光纤及熔接光纤所使用的工具，掌握基本熔接光纤的步骤，最终可以成功的完成光纤与尾纤的连接，在这个实验中我们学到了耐心，细心。
