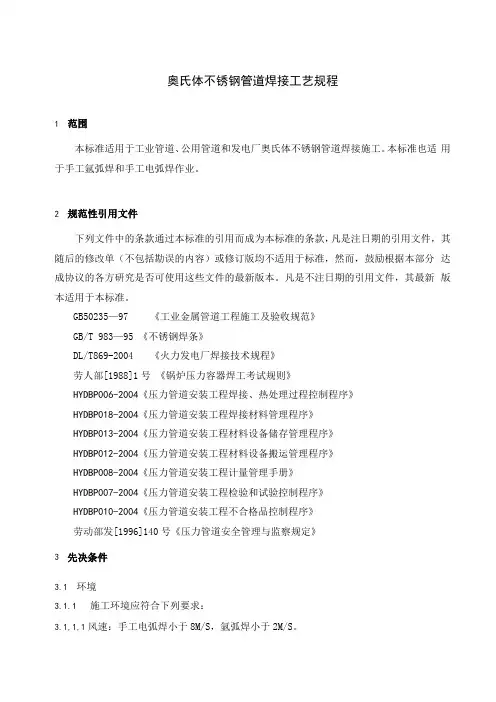

奥氏体不锈钢管道焊接工艺规程

1范围

本标准适用于工业管道、公用管道和发电厂奥氏体不锈钢管道焊接施工。本标准也适用于手工氩弧焊和手工电弧焊作业。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件, 其随后的修改单（不包括勘误的内容）或修订版均不适用于标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB5023—97 《工业金属管道工程施工及验收规范》

GB/T 983—95 《不锈钢焊条》

DL/T869-2004 《火力发电厂焊接技术规程》

劳人部[1988]1号《锅炉压力容器焊工考试规则》

HYDB P006-2004〈压力管道安装工程焊接、热处理过程控制程序》

HYDB P018-2004〈压力管道安装工程焊接材料管理程序》

HYDB P013-2004〈压力管道安装工程材料设备储存管理程序》

HYDB P012-200《压力管道安装工程材料设备搬运管理程序》

HYDB P008-2004〈压力管道安装工程计量管理手册》

HYDB P007-2004〈压力管道安装工程检验和试验控制程序》

HYDB P010-2004〈压力管道安装工程不合格品控制程序》

劳动部发[1996]140号《压力管道安全管理与监察规定》

3先决条件 3.1 环境

3.1.1施工环境应符合下列要求:

3.1.1.1 风速：手工电弧焊小于8M/S,氩弧焊小于2M/S

焊接电弧在1m 范围内的相对湿度小于90%环境温度大于0C 。

3.2奥氏体不锈钢管道焊接控制流程图

3.3 焊接材料

3.3.1

奥氏体不锈钢管道焊接材料的采购和入库（一级库）由公司物资部负责，按《物资 采购控制

程序》和《焊接材料保管程序》执行。

3.3.2

奥氏体不锈钢管道焊接材料入二级库的保管、焊剂、烘干、发放、回收由各项目负 责，按

《焊接材料保管程序》执行。

3.1.1.2 3.1.1.3 非下雨、下雪天气。

3.1.2

当环境条件不符合上述要求时，必须采取挡风、

防雨、防寒等有效措施。

见图1。

图1奥氏体不锈钢管道焊接控制流程图

3.3.3 氩弧焊所用氩气纯度不低于 99.95%。 3.4 焊接设备

3.4.1

奥氏体不锈钢管道焊接时的设备可选用逆变焊机和可控硅整流焊机。施工用焊接、 热处理设

备由各项目负责，管理按施工机械维护制度执行。

3.4.2 焊接设备、热处理设备所使用的计量仪表应处于正常工作状况，并定期校验，由物 资部门负

责，按《计量管理手册》执行。

3.5 焊工

3.5.1 焊工应经焊接培训中心培训，并按国家劳动人事部颁发的《锅炉压力容器焊工考试 规则》经

考试合格后取得“锅炉压力容器焊工合格证”，其合格项目满足所承担的奥氏体 不锈钢的焊接工作。

3.5.2

焊工持证的合格项目均要求在有效期内。

3.6 技术交底 3.6.1

奥氏体不锈钢管道焊接施工前由焊接技术人员向焊工、热处理工、焊接检验员等有

关人员进行技术交底，并作好技术交底记录。

其他有关奥氏体不锈钢管道焊接工艺的特殊要求、重点和注意事项。

3.7 焊前检查

奥氏体不锈钢管道焊接前由焊接检验员会同焊接技术人员和焊工，检查焊接技术交底 内容的落实情况，确认符合工艺要求后方可组装、施焊。

4 焊接基本要求

4.1 焊接施工程序

见图 2。

注：虚框表示当要求时。

3.6.2 技术交底的基本内容

3.6.2.1 焊接及焊后热处理工艺、要点及措施。 3.6.2.2 焊接机工具。 3.6.2.3

焊接质量要求。

3.6.2.4

图4 S> 16mm 寸，U 形或V

形坡口的坡口形式

4.2 对口 4.2.1 推荐的坡口形式如下:

4.2.1.1

壁厚S 在3VSW 16mm 寸，选用V 形坡口，其坡口形式见图3。

图3 3 <§< 16mm 寸，V 形坡口坡口形式

4.2.1.2

壁厚S 在S > 16mm 寸，选用U 形或V 形坡口，坡口形式见图4。

图2焊接施工程序

〜35-

R5

或

422

对口质量要求

内壁齐平，如有错口，其错口值应符合下列要求:

对接单面焊的局部错口值不应超过壁厚的10%且不大于1mm

4.2.3

对口应将焊口表面及面侧15mn 母材内，外壁的油、漆、垢、及氧化层等清理干净， 直至露出金

属光泽，并对坡口表面进行检查，不得有裂纹、重皮、毛刷及坡口损伤等缺陷。 若设计有要求时，还应对坡口表面进行渗透探伤。

4.2.4 采用手工电弧焊前，应将焊口坡口两则

lOOmn 范围内包上石棉布，以防飞溅污染母

材。

焊接材料选用按与母材化学成分相同或相近的原则进行，具体按焊接工艺卡的要求执

行。

点固焊，其焊接材料、焊接工艺、焊工和预热温度等应与正式施焊相同。

在坡口根部点固焊时，点固焊后应检查各个焊点质量，如有缺陷应立即清除，重新

进行点焊。

4.5.3 厚壁大径管若采用填加物方法点固，当去除临时点固物时，不应损伤母材，并将其 残留焊疤清除

干净，打磨修整。

4.5.4

点焊的焊缝长度、高度及点数，可参照表

1的要求执行。

表1点焊的尺寸要求

4.6因特殊需要焊档板对口时，对口所用的挡板及卡具应与母材相同或相近， 其焊接材料、 焊接工艺与正

式焊接相同，卡具拆除应用砂轮割除。

4.3

焊接材料选用

4.4 焊接

4.4.1 管径小于60mn 或壁厚小于6mmi 勺管道采用全氩弧焊焊接。

4.4.2

管径大于60mm 或壁厚大于6mm 勺管道采用氩弧焊打底，手工电弧焊盖面的焊接工

艺。氩弧焊打底时最好采用摇摆滚动法工艺，确保根层及盖面层的质量。 承插焊

或角焊采用手工电弧焊焊接。 4.4.3 4.5

点焊

4.5.1 4.5.2
