水泥试验检测方法
ppt课件
1
一、水泥的概述
二、水泥的分类
三、水泥的技术性质
1、影响水泥强度的因素
2、水泥力学试验
3、水泥的流动度试验
ppt课件
2
一、水泥的概述
水泥是能与水发生物理化学作用，使其由可 塑性浆体化成坚硬的人造石材的一种粉末状 水硬性胶凝材料。是重要的建筑材料。
ppt课件
（4）环境温度和湿度
温度较高，水泥的水化，凝结和硬化速度 较快。当环境温度低于0 ℃时水泥趋于停止， 难以凝结硬化。
（5）龄期
水泥浆随着时间的延长水化物增多，内部 结构逐渐致密，一般来说，强度在不断增长。
ppt课件
10
2、水泥的胶砂强度试验
(1)、试验目的：
通过试验确定水泥的强度等级
(2)、试验方法
ppt课件
12
③、胶砂试件成型
先将试模和模套固定在振动台上，用小勺 从搅拌锅中将胶砂分两层装入试模。第一层 时用大播料器垂直架在模套顶部，将料层播 平，随后振实60次、再装入第二层胶砂，用 小播料器播平，再振实60次，去掉套模，从 振实台上卸下试模，用金属直尺以近似垂直 的角度再试模模顶的一端，沿试模长度方向 以割据动作慢慢向另一端移动，一次将试模 上多余的胶砂刮去，并用直尺将试件表面抹 平。
衡，试件的侧面朝上放在试验机内，调整夹
具，使杠杆在试件折断时尽可能接近水平位
置。接通开关，抗折机以50N/S ±10N/S的
速率均匀施加荷载，直至试件折断，记录破
坏时的荷载。
ppt课件
16
（2）、试验结果处理： 抗折强度Rf=（1.5Ff×L）/b3 Rf：水泥胶砂抗折强度，MPa，精确至
0.1MPa。 Ff：水泥胶砂试件折断时施加的荷载，N L：试件支撑间距离，mm b:水泥胶砂试件正方形截面的边长，40mm
① 、胶砂材料组成：
水泥：标准砂：水=450g±2g:1350g±5g:225ml±1ml
水泥试样从取样到试验保持24h以上。（复合硅酸盐水泥进行胶
砂强度试验时。其用水量按0.50水灰比和胶砂流动度不小于180mm来确
定。当流动度小于180mm时，应以0.01的整数倍递增的方法将水灰比调
整至胶砂流动度不小于180mm。）
ppt课件
13
④、试件养护：
对试模作标记，带模放置在养护室或养护 箱中养护，直到规定的脱模试件（对于24h 龄期应在破型试验前20min内）脱模、脱模时 先在试件上进行编号，注意进行两个龄期以 上的试验时，应将一个试模中的三根试件分 别编在两个以上的龄期内。随后将试件水平 （可竖直）放在20℃±1 ℃的水中养护，彼 此间保持一定间隔。养护期间保证水面超过 试件5mm，需要时要及时补充水量，但不允 许养护期间全部换水。
三、水泥的技术性质
①物理性质： 细度、标准稠度、凝结时间、安定性 ②力学性质： 抗折强度、抗压强度 ③化学性质： 游离氧化镁、三氧化硫 、不溶物和烧失量 、
氯离子、碱含量。
ppt课件
8
1、影响水泥强度的因素
（1）水泥的熟料矿物组成及细度
水泥愈细，平均颗粒小，比表面积大， 水化接触面大，水化速度快，凝结快，早期 强度高。
ppt课件
5
矿渣硅酸盐水泥：在硅酸盐水泥熟料中掺入＞ 20%且≤70%的粒化高炉矿渣和适量石膏加式磨细 制成的水泥，分为A型和B型。A型粒化高炉矿渣 ＞20%且≤50%(代号P·S·A)；B型粒化高炉矿渣＞ 50%且≤70%(代号P·S·B)；
火山灰硅酸盐水泥：在硅酸盐水泥熟料中掺入＞ 20%且≤40%的火山灰材料和适量石膏加工磨细后 得到的水泥(代号P·P)；
3
二、水泥的分类
水泥的分类：水泥按用途与性能划分为通用
水泥、专用水泥和特性水泥三种。但在路桥
工程中涉及的水泥品种主要是硅酸盐类水泥。
这类水泥根据水泥熟料中掺入混合料数量的
多少，可分为：①硅酸盐水泥 ②普通硅酸盐
水泥 ③矿渣硅酸盐水泥 ④火山灰硅酸盐水泥
⑤粉煤灰硅酸盐水泥 ⑥复合硅酸盐水泥
ppt课件
（2）水泥浆的水灰比
水灰比大，水泥初期水化反应充分进行， 但水泥颗粒间被水隔开的距离远，颗粒间相 互连接形成骨架结构所需的凝结时间长，所 以水泥浆凝结较慢，且空隙多，降低水泥石 的强度。
ppt课件
9
（3）石膏的掺量
加入适量的石膏会起到良好的缓凝效果， 且由于钙矾石的生成，还能提高水泥石的强 度，但量多了，会危害水泥石的安定性。
4
硅酸盐水泥：硅酸盐水泥熟料中掺入0~5%石灰石 或粒化高炉矿渣等混合料，以及适量石膏混合磨 细制成的水泥。其中完全不掺混合料的称为Ⅰ型 硅酸盐水泥(代号P·Ⅰ)，混合料掺入量不超过5% 称为Ⅱ型硅酸盐水泥(代号P·Ⅱ)；
普通硅酸盐水泥：在硅酸盐水泥熟料中掺入＞5% 且≤20%的混合料及适量石膏加工磨细后得到的水 泥(代号P·O)；
ppt课件
14
⑤、各龄期试件进行强度试验时试验时间
龄期
试验时间
24h
24h±15min
48h
48h±30min
72h
72h±45min
7d
7d±2h
28d
28d±8h
ppt课件
15
3、水泥抗折强度试验
（1）、试验步骤：
养护到规定龄期时，从养护环境中取出待
测试件，进行强度测定。将抗折试验机调平
ppt课件
11
② 、胶砂制备：
先倒水，再加水泥到搅拌锅，然后 将搅拌锅固定在机座上，上升至固定位 置。立即开动机器，先低速搅拌30s， 在第二个30s开始的同时均匀将标准砂 通过加砂漏斗加入锅中，再高速搅拌 30s，停拌90s后，再高速搅拌60s.注意 在最ቤተ መጻሕፍቲ ባይዱ一分钟搅拌时，要将锅壁上粘的 胶砂刮入锅内。
ppt课件
17
以一组三个试件抗折结果的平均值作 为试验结果。
当三个强度中有超出平均值±10%时， 应舍弃超出值再取平均后值作为抗折强 度试验结果。
ppt课件
18
4、水泥抗压强度试验
（1）、将折断的半截试件放在抗压夹 具里，注意直接受压面为侧面，然后放 到压力机上，压力机以 2400N/S±200N/S速率加荷，直至试件 破坏，记录破坏荷载。
ppt课件
6
粉煤灰硅酸盐水泥：在硅酸盐水泥熟料中掺 入＞20%且≤40%的粉煤灰和适量石膏加工 磨细后得到的水泥(代号P·F)；
复合硅酸盐水泥：是由硅酸盐水泥、两种或 两种以上规定的混合材料，水泥中混合材料
总掺加量＞20%且≤50%，与适量石膏细制
成的水硬性胶凝材料(代号P·C)。
ppt课件
7
【精品】水泥检测方法
【精品】水泥检测方法
水泥检测方法主要包括以下几种：
1. 化学分析法：通过对水泥样品进行化学成分的定量分析，来判断其质量和性能。
常用的方法有X射线荧光光谱法、火焰
原子吸收光谱法、红外光谱法等。
2. 物理性能测试法：评估水泥的物理性能，如强度、吸水性、收缩性等。
常用的方法有抗压强度试验、凝结时间测定、抗渗性测试等。
3. 熔融法：将水泥样品加热至高温熔融，然后冷却析出晶体，观察晶体形态以及晶体组成来判断水泥的质量。
4. 显微镜观察法：用显微镜观察水泥样品的结构、形貌和显微组织，以评估其性能。
常用的方法有光学显微镜观察、电子显微镜观察等。
5. 热分析法：通过对水泥样品在升温过程中物理和化学性质的变化进行分析，以评估其热稳定性和热传导性能。
常用的方法有差热分析法、热失重法等。
6. 硬度测试法：通过对水泥样品的硬度进行测试，来评估其强度和耐磨性能。
常用的方法有洛氏硬度测试、维氏硬度测试等。
水泥试验检测方法
目
CONTENCT
录
• 水泥试验检测概述 • 水泥物理性能检测 • 水泥化学性能检测 • 水泥生产过程检测 • 水泥应用性能检测 • 水泥试验检测新技术与发展趋势
01
水泥试验检测概述
水泥试验检测的目的和意义
80%
确保水泥质量
通过检测水泥的性能指标，确保 其符合相关标准和规定，从而保 证建筑工程的质量。
需水量检测
标准稠度用水量
在达到标准稠度状态下，测量水泥所 需的水量。需水量反映了水泥的用水 量与其硬化性能的关系。
流动度测试
通过测量水泥砂浆在规定模具中的流 动度，评估水泥的用水量对其工作性 能的影响。
凝结时间检测
初凝时间
从水泥加水搅拌开始计时，至水泥浆开始失去塑性所需的时间。初凝时间反映 了水泥的硬化速度。
总结词
出厂水泥的质量控制与检验是保证水泥产品质量的最后一道关卡，通过严格的质量控制 和检验程序，确保出厂水泥的质量符合国家标准。
详细描述
出厂水泥的质量控制与检验主要包括对水泥的强度、凝结时间、安定性等指标进行检测。 同时，对水泥的包装和标识进行检查，以确保其符合标准要求。对于不合格的水泥产品，
将进行退货或降级处理，并追溯至生产过程，查找问题原因并采取相应的改进措施。
行业标准
如《水泥企业质量管理规程》 （JC/T409-2001）、《水泥混 凝土路面施工及验收规范》 （GBJ97-87）等。
企业标准
各水泥企业根据自身实际情况 制定相应的企业标准，以确保 产品质量和生产的规范化。
02
ห้องสมุดไป่ตู้水泥物理性能检测
密度和堆积密度检测
密度检测
通过测量水泥的质量和体积，计算其密度。密度是水泥质量与体积 之比，单位为千克每升（kg/L）。
水泥试验步骤
1、水泥细度检验方法答：负压筛法：（1）、筛析试验前，把负压筛放在筛座上，盖上筛盖，接通电源，调节负压至4000～6000Pa范围内。
当工作负压小于4000Pa时，应清理吸尘器内水泥，使负压恢复正常；（2）、称取试样25g，置于负压筛中，放在筛座上，盖上筛盖，开动负压筛析仪连续筛析2min，如有试样附着在筛盖上，可轻轻地敲击筛盖使试样落下；（3）、筛毕，用天平称量筛余物。
水筛法：（1）、筛析试验前，调整好水压及水筛架位置，使其正常运转。
喷头底面和筛网之间距离为35～75mm，宜控制在50mm。
（2）、称取试样25g，置于水筛中，先用水冲洗至大部分细粉通过后，放在水筛架上，用水压为0.05±0.02MPa的喷头连续冲洗3min。
筛毕，用少量水把筛余物冲至蒸发皿中，待水泥颗粒全部沉淀后，小心倒出清水，烘干并用天平称量筛余物。
2、标准稠度用水量试验检测方法（维卡仪法）答：测定前检查，维卡仪的金属棒能自由滑动，调整至试杆接触玻璃板时指针对准零点，净浆搅拌机运转正常。
（1）、水泥净浆的拌制。
搅拌锅和搅拌叶片应先用湿布湿润，倒入拌和用水。
称取500g水泥试样在5～10s内加入到锅内，防止水和水泥溅出。
拌和时，先将搅拌锅放到锅座上，升至搅拌位置，启动搅拌机低速搅拌120s，停15s，高速搅拌120s 后停机。
（2）、拌和结束后，立即将拌好的净浆装入放在玻璃板上的试模中，用小刀插捣，轻轻振动数次，刮去多余净浆。
（3）、抹平后迅速移至维卡仪上，并将其中心定在试杆下，降低试杆直到与净浆表面接触，拧紧螺丝1～2s后，突然放松，使试杆垂直自由地沉入水泥净浆中。
当试杆停止下沉或释放试锥30s 时，记录试杆到底板的距离，升起试杆后立即擦净。
（4）、整个操作应在搅拌后1.5min内完成，以试杆沉入净浆并距底板6mm±1mm时的净浆为标准稠度净浆，此时其拌和水量为该水泥的标准稠度用水量，以水泥质量的百分比计。

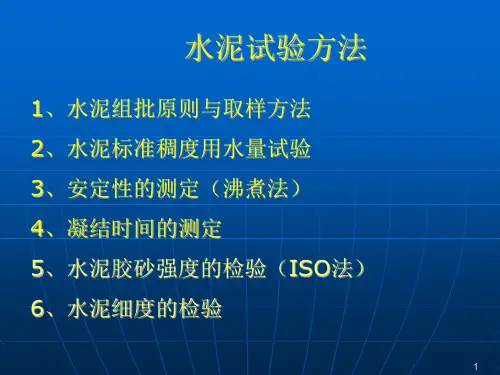

水泥的试验检测PPT
试验注意事项：
➢ 在最初测定的操作时应轻轻扶持金属杆，以防试 针撞弯，但结果以自由下落为准。在整个测试过程 中试针沉入的位置至少要距试模内壁10mm。试针 不得落入原针孔。
➢ 临近初凝时，每隔5min测定一次，临近终凝时， 每隔15min测定一次，到达初凝或终凝时应重复测 一次，当两次结论相同时才能定为到达初凝或终凝 状态。每次测完应将试模放回湿气养护箱内。
22
➢ 试件养护：去掉留在模子四周的胶砂。立即将作好标 记的试模放人雾室或湿箱的水平架子上养护，湿空气 应能与试模各边接触。养护时不应将试模放在其他试 模上。一直养护到规定的脱模时间时取出脱模。脱模 前，用防水墨汁或颜料笔对试体进行编号和做其他标 记。二个龄期以上的试体，在编号时应将同一试模中 的三条试体分在二个以上龄期内。将做好标记的试件 立即水平或竖直放在20℃±1℃水中养护，水平放置 时刮平面应朝上。试件放在不易腐烂的篦子上，并彼 此间保持一定间距，以让水与试件的六个面接触。养 护期间试件之间间隔或试体上表面的水深不得小于 5mm。
23
➢ 强度试验：养护至规定龄期时，从养护环境中取 出待测试件，进行强度测定。首先进行抗折试验。 将抗折机调平衡，试件的侧面朝上放在试验机内， 调整夹具，使杠杆在试件折断时尽可能接近水平 位置。接通开关，抗折机以50N/s±10N/s的速 率均匀施加荷载，直到试件折断，记录破坏时的 荷载。接着进行抗压强度试验。将折断的半截试 件放在抗压夹具里，注意受压面为侧面，压力机 以2400N/s±200N/s的速率均匀地加荷直至破 坏 ，记录破坏荷载。
或尼龙丝上，另一根指针的根部再挂上300g质量的砝码时， 两根指针针尖的距离增加量应在17.5mm±2.5mm，当 去掉砝码后针尖的距离能恢复至挂砝码前的状态。 （2）试饼法是通过观测水泥标准稠度净浆试饼的外形变化 来判断安定性是否合格。
水泥试验检测方法
水泥试验检测方法
水泥是建筑工程中常用的材料之一，而水泥的质量直接影响着混凝土和砂浆等建筑材料的性能和耐久性。
因此，对水泥进行试验检测是十分必要的。
以下将介绍水泥常见的试验检测方法。
1.水泥外观检查：观察水泥的颜色、形态和杂质，合格的水泥应具有均匀的灰色色泽，无块状结块、蜂窝和异物。
2.水泥初凝时间测定：将水泥与一定比例的水混合，利用试验仪器通过测量特定条件下混合浆体硬化开始时间来确定水泥的初凝时间。
3.水泥终凝时间测定：利用试验仪器通过测量特定条件下混合浆体硬化结束时间来确定水泥的终凝时间。
4.水泥净浆比检测：将一定重量的水泥与一定体积的水充分混合，并测量混合浆体的压缩强度，以评估水泥的流动性和胶结能力。
5.水泥强度测定：包括水泥的早期强度和28天强度。
早期强度可以通过压缩试验、抗折试验或剪切试验来测定，而28天强度通常通过压缩试验来测定。
6.水泥比表面积测定：通过对水泥样品进行特定条件下的空气比表面积测定，来评估水泥颗粒的细度。
7.水泥烧失量测定：将水泥样品加热至高温，然后进行质量测定，以确定水泥中的可燃物含量。
8.水泥含水量测定：通过对水泥样品进行干燥后的质量测定，以评估水泥中的含水量。
9.水泥中硅酸盐含量测定：通过化学分析方法，以测定水泥中的硅酸
盐含量。
10.水泥中氧化物含量测定：通过化学分析方法，以测定水泥中的氧
化物含量，如氧化铝和氧化铁。
以上是常见的水泥试验检测方法，通过这些方法可以评估水泥的外观、流动性、胶结能力、强度等性能指标，以确保水泥质量符合标准要求。
水泥的质量检测方法和标准
水泥的质量检测方法和标准水泥作为建筑材料的重要组成部分，其质量直接关系到建筑物的稳定性和耐久性。
因此，对水泥的质量进行检测是一项非常重要的任务。
本文将介绍水泥质量检测的常用方法和标准。
一、外观和颜色检测外观和颜色是水泥质量的直观指标。
通过肉眼观察和比对，可以初步判断水泥的质量。
合格的水泥应该呈现灰色或浅灰色，均匀颜色，无明显色差和斑点。
二、比表面积检测比表面积是反映水泥细度的一个重要指标。
常用的检测方法是比表面积仪的测量。
根据GB/T 8074-2017《水泥比表面积和胶凝材料比表面积测定法（比渗透法）》的要求，通过测定水泥与标准粉(Filter 1)形成对比图形，计算出比表面积数值，以评估水泥的细度。
三、凝结时间检测水泥在与水发生反应后，会迅速凝结，产生强度。
凝结时间是衡量水泥质量的重要指标之一。
常用的检测方法是终凝时间试验。
通过GB/T 17671-1999《沪杭修正：水泥终凝时间试验方法》的规定，测试水泥与一定比例的水混合后，从混合开始到试块凝结完全所经历的时间，来评估水泥的凝结性能。
四、抗压强度检测抗压强度是衡量水泥质量的主要参数之一。
可以通过标准试样试验法来进行检测。
根据GB/T 17671-1999《水泥标准试样和试件的制备方法》和GB/T 17671-2017《水泥试品标准强度试验方法》的规定，用制备好的标准试样，通过在一定时间内施加压力，测定试样抗压强度，作为评价水泥质量的指标。
五、氧化物含量检测氧化物含量是衡量水泥化学成分的一个重要参数。
可以通过化学分析方法进行检测。
根据GB/T 176-2017《水泥化学分析方法》的规定，通过采用显微分析、荧光分析、X射线衍射分析等方法，确定水泥中氧化物的含量，以及各种氧化物的比例。
六、硫化物含量检测硫化物含量是评估水泥硫酸盐含量的重要指标。
可以通过电位差滴定法进行检测。
根据GB/T 1346-2011《水泥中氯离子含量的测定电位差滴定法》和GB/T 1248-2008《硫酸盐含量的测定电位差滴定法》的规定，分别测定水泥中氯离子和硫酸盐的含量，以评估水泥中硫化物的水平。
水泥试验方法
水泥试验方法水泥试验方法水泥试验方法20℃±250%度为20℃±190%。
1取样及频率1.1 外观质量检查进场水泥必须有水泥生产厂的质量证明书。
每批进场水泥需核对、检查生产厂名、强度等级、出厂日期、出厂编号、数量、包装、质量证明书以及是否受潮等。
1.2 取样方法2m时应采用槽形管状取样器进行取样数量不少于12kg。
20个12kg。
12kg作为检验试样。
将样1.3 检验频率每批散装水泥不大于500t或袋装水泥不大于200t的同厂家、同品种、同批号、同出厂日期的水泥为一验收批。
2 水泥标准稠度用水量测定2.1准备工作维卡仪的金属棒能自由滑动，调整至试杆接触玻璃板时指针对准零点，搅拌机运行正常。
2.2 水泥净浆的拌制5s-10s内小必将称好的500g启动搅拌机低速搅拌120s停15s同时将叶片和锅壁上的水泥刮入锅中间接着高速搅拌120s停机。
2.3 标准稠度用水量的测定步骤拌和结束后立即将拌好的水泥净浆装入已置于玻璃底板上的试模中用小刀插捣轻轻振动数次刮去多余的净浆抹平后迅速将试模和底板移到维卡仪上并将其中心定在试杆下降低试杆直至与水泥净浆表面接触拧紧螺丝1s-2s后突然放松使试杆垂直自由地沉入水泥净浆中。
在试杆停止沉入或释放试杆30s整个操作过程应在搅拌后1.5min内完成。
以试杆沉入净浆并距底板6mm±1mm的水泥净浆为标准稠度净浆。
其拌和用水量为该水泥的标准稠度用水量P按水泥质量的百分比计。
3 凝结时间测定3.1测定前准备工作调3.2试件的制备刮平立即放入湿气养护箱中。
记录水泥全部加入水中的时间作为凝结时间的起始时间。
3.3 初凝时间的测定试件在湿气养护箱中养护至加水30min时进行第一次测定。
测定丝1s-2s止下沉或释放试针30s时指针的读数。
当试针沉至距底板4mm±1mm水泥的初凝时间用“min”表示。
3.4 终凝时间测定的方式从玻璃板取下翻转180度直径大端向上小端向下放在玻璃板15min测定一次当试针沉入试体0.5mm时即环形附件开始不能在试体上留下间为水泥的终凝时间用“min”表示。
水泥实验检测
一、水泥比表面积检测1.依据标准GB/T 8074——2008 《水泥比表面积测定方法勃氏法》GB/T 208——2014 《水泥密度测定方法》2.实验设备勃氏透气仪、天平、恒温水浴、李氏瓶3.环境设施要求实验室相对湿度不大于50%；烘干箱温度灵敏度±1℃，天平精确到0.01g；水泥样品先通过0.9㎜方孔筛，再在110±5℃下烘干1h，并在干燥器中冷却至室温。
4.实验步骤水泥密度→试料层体积的测定→称取水泥试样→检查比表面积测定仪是否漏气→计算水泥样品的比表面积S1）测定水泥密度按照GB/T 208——20142）将无水煤油注入李氏瓶中至0——1毫升刻度线后，以稳页面下部为准盖上瓶塞，放入恒温水槽内，使刻度部分浸入水中，恒温30min，记下初始第一次读数；3）从恒温水浴取出李氏瓶，称取水泥60g，精准至0.01g，用小匙将水泥样品一点点的装入李氏瓶中反复摇动，亦可用超声波震动，至没有气泡排除；4）再次将李氏瓶放入恒温水槽中，恒温30min，记下第二次读数，第一次读数和第二次读数时恒温水槽的温度差不大于0.2℃，5）水泥体积应为第二次读数减去第一次读数，即水泥所排开的无水煤油的体积；6）水泥密度按下式计算：水泥密度ρ（g/cm³）=水泥质量（g）/体积差（cm³）结果计算到小数第三位，且取整数到0.01g/cm³，试验结果取两次测定结果的算术平均值，两次测定结果之差不得超过0.02g/cm³。
7）试料层空隙率ε的确定：PⅠ、PⅡ型水泥的空隙率采用0.500±0.005，其他水泥或粉料的空隙率采用0.530±0.005，当空隙率不能满足试样装至规定位置时，可适当改变空隙率，空隙率的调整以2000g砝码将试样压实至规定位置为准；8）试料层体积的确定：用水银排代发测定圆筒的试料层体积。
将穿孔板平放入圆筒内，再放入2片滤纸。
然后用水银注满圆筒，用玻璃瓶挤压圆筒上多余的水银，使水银面与圆筒面平齐，倒出水银称量（P1）,然后取出1片滤纸，在圆筒内加入适量的试样，再盖上1片滤纸后用捣器压实至规定高度（以2000g压力下至规定位置）。
水泥试验方法
水泥试验方法水泥试验方法是指对水泥进行各种性能指标的测试和评定的方法。
水泥是建筑材料中的重要组成部分，其性能直接影响着混凝土的质量和工程的使用效果。
因此，对水泥进行准确、全面的试验是非常重要的。
下面将介绍水泥试验方法的一些常用内容。
首先，水泥的化学成分是影响其性能的重要因素之一。
常用的化学分析方法有X射线荧光光谱法和原子吸收光谱法。
X射线荧光光谱法是通过激发水泥样品发出X射线，再根据不同元素的特征X射线强度来确定水泥中各元素的含量。
原子吸收光谱法则是将水泥样品溶解后，使用特定波长的光谱进行吸收测定，从而得出水泥中各元素的含量。
这两种方法都能够准确快速地测定水泥的化学成分，为水泥性能的评定提供了重要依据。
其次，水泥的物理性能也是需要进行试验的重要内容之一。
水泥的比表面积、密度、凝结时间等参数都是影响其质量和使用性能的重要指标。
常用的测试方法包括比表面积的测定、密度的测定和凝结时间的测定。
比表面积的测定可以采用比表面积仪或氮气吸附法，通过测定单位质量水泥的表面积来评定水泥的活性和细度。
密度的测定可以采用密度瓶法或气体置换法，通过测定单位体积水泥的质量来评定水泥的密实度。
凝结时间的测定则是通过观察水泥在一定条件下的凝结情况来评定其凝结时间和凝结特性。
这些试验方法可以全面地评定水泥的物理性能，为水泥的选用和使用提供了重要依据。
最后，水泥的强度是其最重要的性能之一。
水泥的强度试验是通过对水泥样品进行压缩试验、抗拉试验、抗弯试验等来评定其强度指标。
通过这些试验可以得出水泥的抗压强度、抗拉强度、抗弯强度等参数，从而评定水泥的力学性能。
水泥的强度试验是水泥试验方法中最为重要的一部分，也是最直接影响混凝土工程质量的内容。
综上所述，水泥试验方法涉及到水泥的化学成分、物理性能和力学性能等多个方面。
通过对水泥进行全面、准确的试验，可以为水泥的生产、选用和使用提供重要的依据，保证工程质量和安全。
因此，对水泥试验方法的研究和实践具有重要意义，也需要不断地完善和提高。
水泥各试验方法范文
水泥各试验方法范文水泥是一种重要的建筑材料，用于制作混凝土和砂浆。
为了保证水泥的质量和性能，需要对其进行全面的试验。
以下是一些常见的水泥试验方法：1.外观检查：通过目测或显微镜观察水泥的外观，检查是否有异物、结块或颜色不均匀等缺陷。
2.比表面积测定：用比表面积仪测定水泥的比表面积，可以评估水泥的粒度分布和活性。
3.比重测定：使用比重计或密度计测量水泥的比重，以评估其密实度和质量。
4.初凝时间测定：通过细棒试验或细孔压力计，测定水泥糊体的初凝时间，即水泥开始变硬的时间。
5.终凝时间测定：通过细棒试验或细孔压力计，测定水泥糊体的终凝时间，即水泥完全硬化的时间。
6.凝结时间测定：通过细棒试验或细孔压力计，测定水泥糊体的凝结时间，即水泥开始形成凝胶的时间。
7.流动度测定：使用流动度试验仪测定水泥糊体的流动性，即能否在一定条件下流动。
8.标准稠度测定：使用标准稠度试验仪测定水泥糊体的稠度，即流动停止后的黏度。
9.时间流动性测定：通过流动度试验仪，测定水泥糊体的时间流动性，即在一定时间内的流动能力。
10.抗压强度测定：将水泥糊体压入标准试样模具中，在一定时间内进行养护，然后使用压力机测定其抗压强度。
11.抗折强度测定：将水泥糊体制成标准试样，并在一定湿度和温度条件下进行养护，然后使用弯曲试验机测定其抗折强度。
12.化学分析：使用化学分析方法，测定水泥中的化学成分，例如二氧化硅、三氧化二铝、氧化铁等。
13.感热分析：使用感热分析仪测定水泥中的物相变化和热量释放情况，以评估水泥的矿物组成和水化反应。
14.水化热测定：通过水化热学实验，测定水泥的水化热释放量，以评估其水化活性和性能。
15.微观结构观察：使用扫描电子显微镜或透射电子显微镜观察水泥的微观结构，以了解水泥的结晶形态和孔隙结构。
这些试验方法可以全面评估水泥的质量和性能，帮助确保建筑工程的质量和耐久性。
